Демонтаж кондиционера своими руками без сохранения фреона

Подготовительные мероприятия

Первым делом необходимо приготовить такой комплект инструментов и приспособлений:

• отвёртки с крестообразным и плоским шлицем;
• набор рожковых ключей;
• канцелярский нож;
• шестигранные ключи размерами 5…10 мм;
• манометрический коллектор либо манометр с трубкой и резьбовым соединением, рассчитанный на максимальное давление 10—15 Бар;
• скотч малярный и маркер;
• изоляционная лента либо обычный скотч.

Манометрический коллектор на 1 вентиль

Шестигранные ключи нужны для вращения вентилей сервисных портов

Также для удобного и безопасного ведения работ необходима стремянка, чтобы спокойно добраться до внутреннего модуля, установленного под потолком. Внешнюю секцию, расположенную на стене многоквартирного дома, лучше втягивать через окно, предварительно обвязав верёвкой. Здесь нелишними будут услуги помощника.

Сервисные порты расположены на боковой панели наружного блока

Важный этап подготовки — обеспечить сохранение хладагента с наименьшими потерями. Для этого используется принцип действия кондиционера, благодаря которому весь фреон можно собрать в одном месте — контуре наружного блока. Приготовив инструменты, действуйте согласно инструкции:

1. Прикрывая рукой инфракрасный элемент на пульте дистанционного управления, переключите сплит систему в режим «Турбо» и выставьте минимальную температуру. Уберите руку с элемента и направьте пульт на кондиционер. Таким способом вы запускаете компрессор сразу на полную мощность.
2. Подключите шланг от манометра к сервисному штуцеру, расположенному на боковой стороне наружного блока, после чего он сразу покажет давление в системе. В некоторых моделях эти патрубки прячутся под крышкой, её нужно снять.
3. Открутите 2 гайки — заглушки, находящиеся на торцах штуцеров. Под ними обнаружатся вентили, регулируемые шестигранным ключом. Подберите подходящий шестигранник по размеру.
4. Перекройте кран магистрали с жидким хладагентом (это более тонкая трубка) и следите за показаниями манометра. В это время компрессор втягивает газообразный фреон через вторую трубку.
5. Когда стрелка прибора упадёт на ноль и станет уходить в зону вакуума, закройте второй вентиль и быстро отключите кондиционер пультом дистанционного управления. На этом всё, хладагент в полном объёме находится в контуре внешнего модуля.

Манометр присоединяется к специальному штуцеру

Для перекачки фреона надо закрыть вентиль жидкостной магистрали

Сохранение хладагента по способу «на глазок» производится без манометрического коллектора. После закрытия жидкостного вентиля надо выждать около 40—50 секунд, после чего закрывать газовый кран и отключать бытовой прибор. Недостаток ясен: вы не узнаете, сколько фреона успело попасть в наружный блок, а долго держать работающий компрессор с перекрытой магистралью недопустимо. Результат проявится при следующей установке «сплита» и его запуске.

Факторы риска

Как и при любой другой работе с техническими устройствами, необходимо строго придерживаться правил безопасности. Какие проблемы могут подстерегать командира, принявшего решение самостоятельно демонтировать кондиционер, мы рассмотрим ниже.

Итак, чего опасаться:

В первую очередь следует помнить о возможности попадания пыли и влаги в испарительную камеру — этого не должно происходить ни при каких обстоятельствах
Кондиционеры, заполненные хладагентом, нельзя перевозить, так как наружный блок, заполненный фреоном, может просто взорваться во время транспортировки
Конструкционный насос, к сожалению, не рассчитан на длительную непрерывную работу — например, противодавление через довольно короткий промежуток времени может превысить допустимые значения и агрегат сломается
Самостоятельно откручивать накидные гайки от арматуры ни в коем случае нельзя — обратное станет поводом для покупки нового кондиционера
В процессе проведения процедуры транспортировки необходимо уделять пристальное внимание выступающим концам труб — опять же их разрыв приведет к необратимым негативным техническим последствиям для устройства
Если использовать самодельный инструмент, работая с защелками, их очень легко сломать, а также есть вероятность непреднамеренного повреждения испарителя

Теоретически лучший кондиционер может проработать не более 10 лет. Действительно, на практике оказалось, что полный износ наступает уже на шестом году эксплуатации. Возможно, в случае передачи или продажи помещения оставьте систему охлаждения новому владельцу и купите новый агрегат самостоятельно — и тогда меньше путаницы с разборкой, а стимул для покупки нового устройства окажется технически более совершенным.

Инструкция по демонтажу кондиционера своими руками

Переходим непосредственно к деинсталляции.

Наружный блок

Отсоединяем фреонопроводы. Это можно сделать путём отвинчивания гаек, которыми магистрали прикручены к штуцерам наружного блока. К такому способу прибегают в том случае, если длина трубок позволяет использовать их на новом месте. Открытые штуцеры нужно надёжно заклеить изолентой или скотчем — это предотвратит их засорение.

Демонтаж наружного блока

Но в большинстве случаев фреонопроводы повторно не используют, тем более что их наращивание не допускается. Тогда трубки просто обрезают труборезом на расстоянии в 150–200 мм от штуцеров, сразу же зачеканивая их концы слесарными тисками.

Зачеканенные магистрали

Совет. Если известно, что кондиционер будет храниться в разобранном виде достаточно долго, трубки можно заполнить азотом и плотно закупорить. В отличие от воздуха, точнее, содержащегося в нём кислорода, азот не приводит к окислению материала.

После всех манипуляций с наружной части фреонопроводов необходимо снять теплоизоляцию.

Убедившись, что прибор отключён от сети, снимаем защитную крышку над местом присоединения электрокабеля. Его клеммы необходимо каким-либо образом пометить, чтобы избежать путаницы при подключении на новом месте. После этого нужно открутить зажимы, при помощи которых жилы прикручены к контактам наружного блока. Освободившийся конец кабеля прикручивают к фреонопроводам, которые после этого вручную выпрямляют, чтобы иметь возможность вытащить их через отверстие в стене.

Теперь откручиваем гайки, удерживающие наружный блок на кронштейнах, и вместе с помощником снимаем его, а затем и сами кронштейны.

Обратите внимание! Во время хранения и перевозки наружный блок должен быть в вертикальном положении

При транспортировке очень важно избежать тряски и ударов — для этого лучше поместить блок в коробку с предварительно уложенным в неё пенопластом

Отсоединение компрессора

Если демонтаж кондиционера производится с целью ремонта компрессора, последний нужно правильно отсоединить. Делается это так:

1. С наружного блока снимаются крышки.
2. После этого можно будет отсоединить от компрессора трубки всаса и нагнетания.
3. Отключаем провода, питающие компрессор и вентилятор.
4. Откручиваем крепления, удерживающие вентили и конденсатор.
5. Снимаем конденсатор, получая доступ к креплениям компрессора.
6. Снимаем компрессор.

Действуя таким образом, вы исключите риск повреждения трубопроводов обвязки. Ещё один плюс: появляется возможность вести ремонт нескольких элементов наружного блока одновременно, что позволит справиться с задачей быстрее.

Чтобы с компрессором можно было работать, нужно вылить имеющееся в нём масло.

В случае с поршневой моделью оно без проблем сливается через всасывающий патрубок. У спиральных и роторных моделей приходится просверливать днище (диаметр отверстия — 5–6 мм). Насквозь сверлить нельзя, иначе внутрь попадёт стружка. Оставляют тонкую перегородку, которую затем протыкают пробойником.

Как снять внутренний блок

Чтобы получить доступ к фиксаторам внутреннего блока, необходимо снять с него лицевую панель. Затем отсоединяют фреонопроводы, электропровода, отщёлкивают фиксаторы и снимают блок с направляющих.

Обратите внимание! На этом этапе обыватель сталкивается с некоторыми трудностями: при неосторожных действиях легко можно повредить защёлки испарителя

Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций

Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций

Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций

Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций. Соблюдайте осторожность с защелками!

Соблюдайте осторожность с защелками!

Соблюдайте осторожность с защелками!

Сняв внутренний блок, откручивают монтажную пластину, извлекают из стены фреонопроводы с питающим кабелем и откручивают декоративный короб, уложенный вдоль наружной стены.

Как снять наружный блок со стены

расположение вентилей на ККБ

В первую очередь предусматривают наличие необходимого инструментария. Для самостоятельного снятия кондиционера понадобятся:

• разводной или газовый ключ;
• шестигранники;
• рожковые и торцевые ключи;
• индикаторная отвертка;
• труборез;
• манометр или манометрическая станция.

манометрическая станция и газовый вентиль

Сначала демонтируют внешний модуль – компрессорно-конденсаторный блок или ККБ.

Шаг 1. Разводным или гаечным ключом на торцевой стороне ККБ открывают заглушки вентилей.

Шаг 2. Закрывают жидкостной кран внешнего блока. Используют шестигранный ключ.

Шаг 3. Чтобы весь фреон перешел во внешний модуль, запускают кондиционер в режиме охлаждения на 30-40 секунд. Как только компрессор начал работать только на всасывание, на вентиль от газового трубопровода подсоединяют манометрическую станцию и ждут, когда показатели обнулятся. Сразу же перекрывают вентиль обратного забора фреона.

Шаг 4. Систему полностью обесточивают. Прежде чем приступить к следующему этапу снятия кондиционера со стены, индикаторной отверткой проверяют отсутствие тока, вставив ее в клемму с фазой.

Шаг 5. Теперь труборезом перерезают фреоновую магистраль, так как она является несъемным элементом конструкции. Оставшиеся концы необходимо заизолировать от влаги и мусора. Для этого можно использовать изоленту.

заизолированные коммуникации

Шаг 6. Аккуратно отсоединяют дренажный трубопровод и провода межблочных соединений. Концы электрических проводов и дренажную трубку тоже желательно обмотать защитным материалом.

Шаг 7. Теперь приступают к демонтажу самого прибора. Как правильно снять внешний блок кондиционера с кронштейнов? Чтобы отсоединить его от гаек и болтов, используют рожковый или торцевой ключ. Так как ККБ обычно имеет немалый вес, желательно взять второго человека в помощники.

Шаг 8. Кронштейны снимают с поверхности здания или балкона, открутив запорную арматуру торцевой головкой.

После того как кондиционер уже снят со стены, приступают к его упаковыванию. Для этого понадобится многослойная картонная коробка, пенопласт и мягкая упаковочная пленка в рулоне.

Если перевозка планируется на зимнее время, нужно демонтировать кондиционер со стены чтобы не вытек весь фреон. Для этого обязательно используют манометрическую станцию. Но большинство специалистов советуют спустить хладагент и после полностью перезаправить контур.

Демонтаж наружного блока

Демонтаж сплит системы своими руками осуществляется несколько трудней, нежели аналогичный процесс с моноблочными кондиционерами вроде оконного или мобильного. В таких случаях требуется всего лишь перекрыть каналы подачи хладагента, включить девайс и подождать, пока вещество его покинет, чтобы не навредить окружающему помещению

Затем кондиционер выключают из сети, отсоединяют слив, осторожно снимают с креплений и отсоединяют патрубки, чтобы можно было окончательно снять девайс – абсолютно ничего сложного

Люди, думающие, как снять сплит систему, должны понимать, что первым делом осуществляется демонтаж наружного блока системы кондиционирования. Изначально нужно хотя бы вкратце ознакомиться с архитектурой девайса. На наружном блоке находятся два штуцера, поверх которых закручены крышечки. Визуально хорошо заметно отличие между этими патрубками: трубка, подсоединенная к первому, толще – это подводящий, или паровой, трубопровод; второй патрубок относится к отводящему, или жидкостному. Под крышечками находятся гайки, регулирующие подачу или отвод хладагента. Возле подводящего штуцера находится ниппель, благодаря которому стравливают фреон из кондиционера.

Согласно инструкции, отображающей, как правильно демонтировать сплит систему, снятие наружного блока осуществляется посредством следующих этапов:

С обоих патрубков снимают разводным ключом крышки, чтобы получить доступ к вентилям подводящего и отводящего трубопроводов. К ниппелю парового штуцера подсоединяют манометрический коллектор. Включают систему на всю мощность в режиме «охлаждение». Затем, когда из внутреннего блока начал идти поток холодного воздуха, шестигранным торцевым ключом перекрывают вентиль жидкостного патрубка и внимательно следят за давлением хладагента в газообразном агрегатном состоянии благодаря манометрическому коллектору. Отдельные специалисты отмечают, что подключить манометр можно и после запуска системы, так как, по их заявлениям, таким образом можно избежать лишней течке компрессорного масла из сплит системы. Когда давление падает ниже отметки нуля, вентиль парового патрубка перекрывают торцевым шестигранником и быстро выключают систему кондиционирования. Выполнив эти условия, весь хладагент будет находиться в конденсаторе наружного блока. На этом этапе уже можно отсоединять трубопроводы от системы. Жидкостный парубок обычно откручивается без особых усилий, а вот с паровым всё не так просто. Дело в том, что, отсоединяя её, можно что-то оборвать или чему-то повредить, злоупотребив силой. Поэтому рекомендуется при откручивании гайки разводным ключом придержать вентиль, накрутив на него крышку, чтобы не повредить резьбу. В таком случае, когда все трубопроводы отсоединены, нужно быстро вентили закрыть крышечками или, если таковые отсутствуют, заглушить изолентой. Это предотвратит попадание в систему различных загрязнителей и обезопасит её. Другой способ отсоединить трубопроводы, который тоже обычно практикуется – обрезать медные трубки на расстоянии около двадцати сантиметров от парубков труборезом

Затем незамедлительно нужно их осторожно сдавить и согнуть под углом в 180°, чтобы внутрь ничего не попало. Ни в коем случае нельзя этим пренебрегать. Все трубы должны быть закрыты

Работа с наружным блоком подходит к концу

Все трубы должны быть закрыты. Работа с наружным блоком подходит к концу

Остаётся отсоединить электрические коммуникации с помощью крестовой отвертки. И вот последний этап – необходимо отсоединить внешний блок системы от укреплений. Обычно он прикручен к ним четырьмя болтами М8, но могут также встречаться М6 и М10. Открутив всё, блок аккуратно ставят на устойчивую поверхность (можно на землю) и разбирают крепления – всё-таки могут пригодиться для установки системы в дальнейшем.

Все трубы должны быть закрыты. Работа с наружным блоком подходит к концу. Остаётся отсоединить электрические коммуникации с помощью крестовой отвертки. И вот последний этап – необходимо отсоединить внешний блок системы от укреплений. Обычно он прикручен к ним четырьмя болтами М8, но могут также встречаться М6 и М10. Открутив всё, блок аккуратно ставят на устойчивую поверхность (можно на землю) и разбирают крепления – всё-таки могут пригодиться для установки системы в дальнейшем.

Если кондиционер демонтируют временно, чтобы отвезти в ремонт, нет никакой необходимости снимать кронштейны, разобрать всегда успеется.

Демонтаж наружного блока может оказаться довольно сложным мероприятием

Разборка в зимнее время

Если температура на улице снизилась до —5°С и более, рекомендуется воздержаться от демонтажа по следующим причинам:

• не удастся перекачать хладагент во внешний модуль;
• на морозе нельзя разбирать соединения, откручивать заглушки и закрывать сервисные порты;
• в результате разборки часто выходят из строя сальники сервисных вентилей.

В ситуации, когда без снятия сплит-системы при отрицательной температуре не обойтись, обязательно прогрейте штуцеры наружного блока строительным феном. Затем открутите заглушки и закройте оба вентиля, сохранив таким образом часть фреона, оставшегося в контуре наружного блока. Затем медленно открутите магистрали от штуцеров и отсоедините их, выпустив вторую часть хладагента в атмосферу. Дальше действуйте по алгоритму, описанному выше.

При температуре выше —5°С работы можете выполнять по стандартной инструкции, но желательно пользоваться манометром для контроля над перекачиванием хладагента. Если станете действовать «на глазок», то можете не угадать время выдержки и всё равно потеряете часть фреона. Столь же опасно передержать компрессор в работе без охлаждения (а он охлаждается циркулирующим фреоном), от перегрева он может выйти из строя.

Вы успешно демонтируете домашний кондиционер, если возьмётесь за работу в тёплый период года и станете соблюдать приведённую инструкцию. Нельзя упускать ни единой мелочи, действовать очень аккуратно и без спешки. Не пренебрегайте манометром, поскольку потеря хладагента сведёт к нулю всю экономию от данной процедуры.

Источник

Демонтаж своими руками

Зная, как снять кондиционер самостоятельно, можно приступать к делу. Необходимо будет выполнить следующие шаги:

• провести демонтаж наружного блока;
• отсоединить и вынуть компрессор;
• снять внутренний блок.

В инструкции, где рассказывается, как правильно демонтировать кондиционер, указывается необходимый инструмент. Состоит он из следующих вещей:

• наборов откидных и рожковых ключей;
• отвертки;
• труборезов;
• бокорезов;
• тисков;
• пассатижей.

Снятие наружного блока

Снятие кондиционера своими руками начинается с демонтажа наружного блока. Это делается в случае перестановки всего устройства на новое место. Если же производится ремонт оборудования, то внешний блок снимать не нужно.

Работы проводятся в следующем порядке:

1. Откручивается шланг манометра, по которому подается хладагент. На это место ставится заглушка.
2. Отворачиваются гайки, которыми медные трубки крепятся к штуцерам. Все они отгибаются в сторону. Используя изоляционную ленту, закрываются отверстия, чтобы в них не попала пыль и грязь.
3. Отсоединяется кабель. Для этого аппарат обесточивается, снимается над фреоновыми вентилями защитная крышка. Под ней располагаются клеммы. Прежде чем вынимать провода, на них следует наклеить скотч и подписать расположение. Затем они отключаются и убираются вместе с кабелем.
4. Внешний блок крепится к кронштейну четырьмя гайками. Их необходимо открутить. Корпус блока обвязывается веревкой и с помощью двух человек снимается.
5. После этого идет демонтаж кронштейна. Для этого откручиваются четыре анкерных болта. Предварительно внутрь помещения затягиваются все выровненные трубки.

Человеку, у которого есть опыт такой работы, не требуется откручивание медных трубок от штуцеров. Они просто откусываются у основания крепления. При этом концы пережимаются и автоматически герметизируются. Во время обратного монтажа идет их развальцовка и прижатие разведенного конца гайками.

Изъятие компрессора

В случае ремонта кондиционера после снятия блока, расположенного снаружи помещения, требуется отсоединить и вынуть компрессор. Делается это по следующей инструкции:

• Со снятого блока снимается крышка.
• Убираются от компрессора все трубки: всасывающая и нагнетающая.
• Отключается электропроводка.
• Дальше необходимо снять крепления, которые прихватывают конденсатор и вентили.
• После снятия конденсатора появляется возможность изъятия компрессора.

Для дальнейшего его ремонта требуется слить масло. Если это поршневая модель, то оно убирается через патрубок. Сложнее обстоит дело со спиральными и роторными изделиями. У них в днище сверлится отверстие. При его изготовлении сверление ведется не на сквозную, чтобы внутрь не попала грязь. Оставляется незначительная перегородка, которая потом протыкается тонким штырем.

Со снятым компрессором появляется возможность ведения других ремонтных работ, поскольку открывается доступ до внутреннего пространства оборудования.

Отсоединение внутренней части

Согласно инструкции, чтобы снять внутренний блок кондиционера, нужно от него отсоединить кабель и трубки. Для этого необходимо добраться до ниши, где расположены все места скрутки трубопроводов.

Это делается двумя способами:

• Нижняя часть блока крепится к монтажной пластине при помощи пластмассовых защелок. Они снимаются. После этого корпус откланяется от стены помещения, в зазор вставляется какой-нибудь предмет и жгут вынимается.
• При отсутствии защелок демонтируются жалюзи, а затем лицевая панель.

Добравшись до жгута, на утеплителе делается небольшой разрез, чтобы появились гайки. Затем работа ведется в следующем порядке:

• При помощи двух ключей осуществляется раскручивание гаек. Сгон трубы блока не вращается, а удерживается ключом.
• Все отверстия заматываются изоляционной лентой, чтобы через них не попадала грязь.
• Разъединяются выводящий и дренажный патрубки.
• Откручивается проводка, которая находится под крышкой специального отсека.
• Открутив все коммуникации, верхний блок снимается с монтажной пластины.
• Сама пластина держится на дюбелях, которые тоже откручиваются.

Чтобы трубки и провода не болтались, они собираются и прикрепляются скотчем. К блоку крепится монтажная пластина.

Как отсоединить наружный блок от внутреннего

Многие задаются вопросом, как демонтировать кондиционер без потери фреона? Эта процедура требует осторожности, внимательности и помощи другого человека, его подстраховки. Ведь если кондиционер установлен на верхних этажах, то вся работа будет проведена на высоте

Как только фреон собран, приступают к разъединению блоков сплит-системы, установленных снаружи и внутри помещения:

Вначале убирают шланг манометра и закрывают патрубок. Они были подсоединены между собой с помощью специальной заглушки.
Гаечным ключом откручивают все крепежи, которыми были соединены штуцеры и трубки. Чтобы избежать попадания пыли и грязи, возникшие отверстия закрывают крышками или плотным слоем скотча.
Отсоединяют кабель. Кондиционер не должен быть включен в сеть. Клеммы, которые также необходимо отключить, перед этим помечают маркером, записывая порядок, в котором они были подключены. Клеммы расположены сверху от вентилей фреоновых трубок.
Магистрали, которые были ранее отключены, привязывают к кронштейну, чтобы они не погнулись и не сломались.
После этого откручивают гайки, соединяющие наружную часть кондиционера с кронштейном

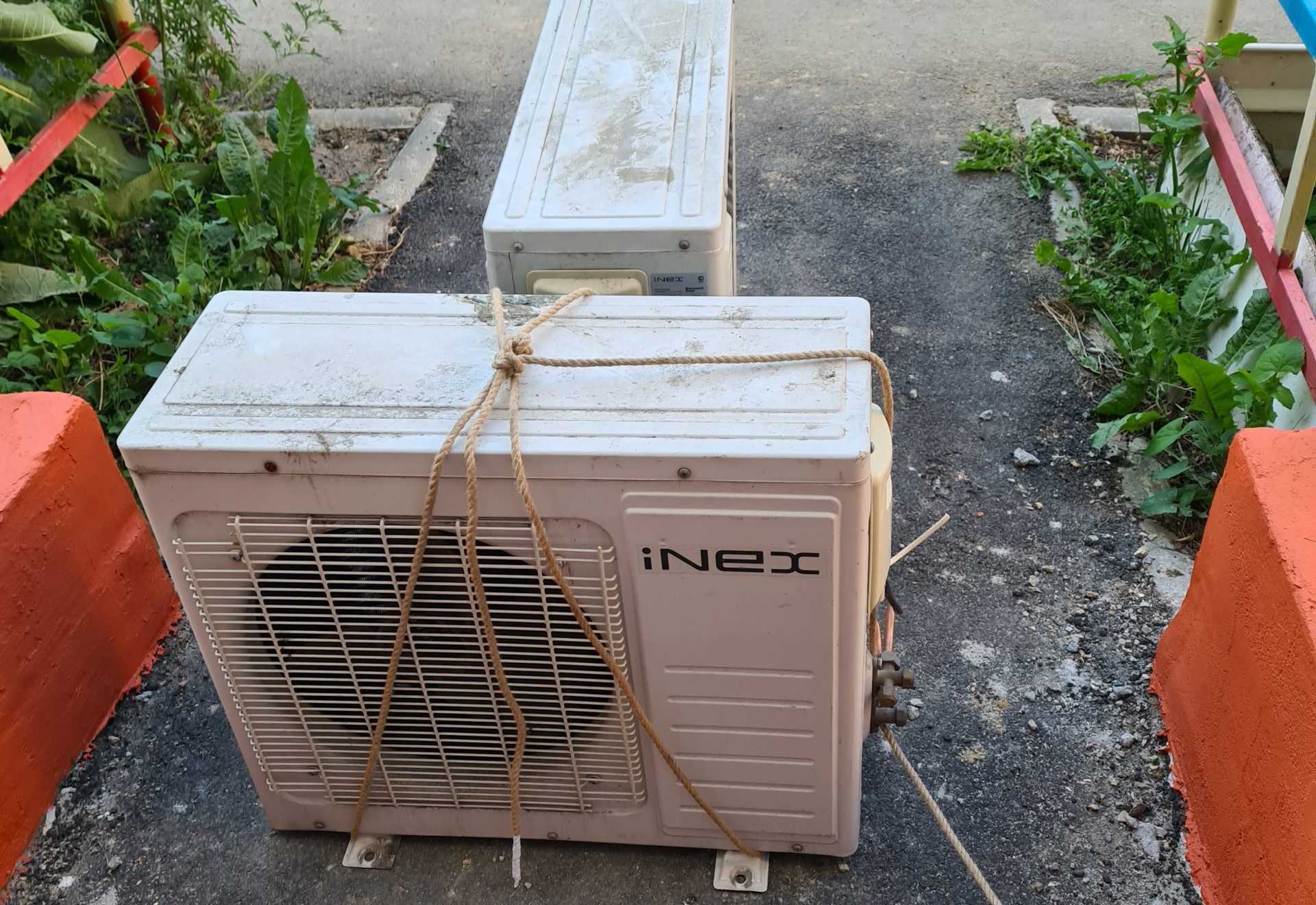

А затем крепко обматывают блок прочной веревкой и осторожно поднимают. Лучше всего задействовать помощников для этого, ведь модуль весит много килограмм.

Собственными руками снимая сплит-систему со стены, не следует забывать о кронштейне и отсоединении от него различных фреоновых трубок. После чего можно снимать саму конструкцию, которая крепится обычными болтами. Они легко откручиваются обычным гаечным ключом.

Предосторожности

Если кондиционер вышел из строя и не подлежит ремонту, то его снять просто — нет нужды сохранять фреон, не важна герметичность компрессора, конденсатора и испарителя.

С рабочим кондиционером так поступать нельзя. И в этом случае главное, чтобы внутрь системы не попали пыль и даже воздух. Иначе можно говорить о гарантированном выходе компрессора после монтажа и пуска кондиционера на новом месте. Причина — особенность устройства вакуумного насоса.

Фреон чрезвычайно текуч, а разница температур на входе и выходе достигает нескольких десятков градусов. Никакие уплотнители и кольца, используемые в обычных насосах и компрессорах, не выдержат таких условий эксплуатации. Необходимая герметичность достигается за счет исключительно точной подгонки поверхности движущихся элементов насоса к внутренней геометрии камер. Малейшая царапина твердой частицей приводит к выходу из строя компрессора. А такой частицей может быть и крупинка льда, образовавшаяся при замерзании влаги в попавшем внутрь воздухе.

Именно поэтому новые кондиционеры продают заполненными инертным газом, который перед закачкой фреона откачивают вакуумным насосом.

Когда снимают кондиционер самостоятельно фреон надо откачать, а блоки разъединить. Сделать это надо так, чтобы внутрь системы не попала пыль вместе с воздухом. То есть создать там вакуум. И желательно фреон сохранить полностью (или его большую часть), чтобы на новом месте было проще привести систему в рабочее состояние.

Подготовка

Чтобы правильно снять кондиционер, из профессионального оборудования нужна только манометрическая станция, которую можно взять в аренду.

Остальные инструменты есть у каждого домашнего мастера:

• набор гаечных и шестигранных ключей;
• отвертки;
• труборез или бокорезы;
• ручные слесарные тиски;
• плоскогубцы.

Спуск фреона

Есть два способа демонтажа рабочего кондиционера:

1. Применение манометрической станции для сбора фреона во внешнем блоке.
2. Использование станции откачки и сбора фреона, подключаемой к специальному двухвентильному баллону. У станции есть собственный манометрический коллектор и компрессор для откачки хладагента в жидком или газообразном состоянии.

Первый способ более «доступный», но его можно использовать только при запуске кондиционера — транспортировка фреона происходит за счет штатного компрессора.

Второй способ универсальный. Его можно использовать даже зимой, когда кондиционер нельзя включать из-за низкой температуры на улице. Достоинство такого способа еще и в том, что внешний блок будет вакуумирован — без фреона в конденсаторе. Что гораздо безопаснее при перевозке на новое место. Но аренда такой станции и баллона будет стоить дороже, чем обычного манометрического коллектора.

Сбор фреона во внешнем блоке

Сбоку на корпусе наружного блока есть два штуцера, от которых отходят трубки:

• тонкая — для транспортировки жидкого фреона из конденсатора в испаритель;
• толстая — для закачки газообразного фреона в конденсатор.

У обоих штуцеров под крышками есть головки перекрывающего клапана. От головки газового отходит отвод с ниппелем.

Сбор фреона в конденсаторе проходит в следующем порядке:

1. Со штуцеров и ниппеля снимают защитные крышки.
2. К ниппелю подсоединяют коллектор.
3. Включают кондиционер на максимальный «холод».
4. Спустя несколько минут перекрывают клапан жидкостного штуцера, прекращая подачу фреона в испаритель.
5. По манометру контролируют давление.
6. Когда стрелка покажет «-1 МПа», закручивают шестигранником клапан газового штуцера и сразу отключают кондиционер (для чего и нужен помощник) — при длительном холостом режиме насос компрессора может выйти из строя.

Показание манометра «-1 МПа» означает, что весь фреон в конденсаторе, а внутри испарителя, в трубках и в компрессоре — технический вакуум.

После этого можно разъединять блоки.

Порядок демонтажа сплит-системы

Вакуумирование фреонового контура

1. На внешнем блоке кондиционера открутить все заглушки на двухходовом и трехходовом клапанах.
2. Подключить манометрический коллектор к заправочному штуцеру трехходового клапана (он обычно больше по размеру двухходового, а трубопровод толще). Необходимо помнить, в штуцере имеется ниппель, через который при подключении шланга может выходить газ и компрессорное масло.
3. Включить кондиционер в режим охлаждения.
4. Задать на пульте управления кондиционером минимальную температуру.
5. Перекрыть шестигранным ключом подходящего размера двухходовой клапан (меньший по размеру).
6. Контролировать по манометру уменьшение давления во фреоновом контуре.
7. При падении давления в газовом контуре ниже нуля (фреон полностью перекачен во внешний блок и в трубопроводах вакуум) перекрыть шестигранным ключом трехходовой клапан.
8. Как только трехходовой клапан будет полностью закрыт, необходимо сразу выключить кондиционер.
9. Закрутить на свои места все заглушки.

Демонтаж внешнего блока

После того, как в трубопроводах не осталось фреона можно приступать к демонтажу сплит-системы.

1. Открутить (если не предусматривается демонтаж трубопроводов) или перекусить бокорезами трубопроводы, отсоединив их таким образом от клапанов внешнего блока. При повторном монтаже сплит-системы, для качественной герметизации соединения трубопроводов с клапанами, потребуется заново вальцевать медные трубки. Поэтому для защиты медных трубопроводов и клапанов внешнего блока от попадания грязи и влаги целесообразней их перекусить и зачеканить.
2. Если гайки с трубопроводов просто откручивались, то на их место необходимо установить заглушки или защитить от попадания мусора и влаги в полости клапанов другим способом (изолентой).
3. Отсоединить провода от внешнего блока и при необходимости промаркировать.
4. Отсоединить наружный блок от кронштейна.
5. Снять наружный блок соблюдая правила техники безопасности (можно использовать веревку или фал).
6. Снять со стены кронштейны (при необходимости).
7. Упаковать наружный блок.

Демонтаж внутреннего блока

Демонтаж внутреннего блока необходимо выполнять аккуратно, чтобы не повредить корпус блока, и не деформировать трубки испарителя припаянные к теплообменнику в самом блоке.

Изучить по инструкции порядок расположения и конструкцию креплений и защелок внутреннего блока. Отщелкнуть нижние защелки корпуса блока от монтажной пластины. Если в конструкции корпуса внешнего блока не предусмотрена фиксация его в открытом положении, то зафиксировать его подручными средствами или обратиться к помощи товарища. Вскрыть термоизолятор трубопроводов внутреннего блока. Открутить или перекусить (отступив расстояние 5-7 см от гайки со стороны внешнего блока) бокорезами медные трубки фреонопровода

При откручивании гаек необходимо использовать два ключа и действовать осторожно, чтобы не деформировать трубки. Зачеканить обрезанные концы трубок или закрыть полости защитными заглушками

Отсоединить (или обрезать строительным ножом) дренажный патрубок. Необходимо иметь ввиду, что в трубке может находиться оставшаяся вода. Открыть крышку электрической магистрали внутреннего блока и отсоединить электрические провода (при необходимости подписать или пометить их). Снять внутренний блок с монтажной пластины

Обычно верхняя часть корпуса внутреннего блока висит на креплениях, расположенных в верхней части монтажной пластины и снять его просто. Снять монтажную пластину. Упаковать внутренний блок.

Демонтаж трубопроводов, дренажа и электрических коммуникаций

Если трубопроводы, дренажный шланг и электрическая магистраль наглухо замурованы в стену, то не остается ничего другого, как просто обрезать все коммуникации в местах их входа в помещение и выхода из него.

Если существует возможность их удаления не нарушая целостности, то необходимо вытянуть сначала наиболее поддающуюся часть трассы, а затем остальную. Перед извлечением трубопроводов необходимо снять гайки, обрезав трубку с использованием трубореза или бокорезов. Концы всех коммуникаций выпрямить и надежно замотать изолентой, чтобы ничего не мешало извлечению и не попала грязь и влага в полости.

После извлечения трассы необходимо аккуратно, чтобы не переломить и не деформировать медные трубки, смотать трубопровод, кабели, дренажный шланг и упаковать.

Теперь демонтаж сплит-системы можно считать выполненным полностью.

Как самостоятельно демонтировать внутренний блок кондиционера

Чтобы снять со стены внутренний модуль, необходимо отсоединить от него все коммуникации — кабель, трубки для фреона и конденсата. Место скрутки трубопроводов находится, как правило, в нише корпуса, устроенной в нижней части. В зависимости от модели сплит-системы, применяется 2 способа добраться до этой ниши:

1. Разблокировать 3—4 пластмассовых защёлки, фиксирующих нижнюю часть блока к монтажной пластине. Отклонить низ корпуса от стены и вставить между ними любой стержень, извлечь из ниши жгут коммуникаций.
2. Если на вашей модели «сплита» защёлок нет, то нужно снять лицевую пластиковую панель, предварительно демонтировав жалюзи и дополнительные крышки (когда они есть).

Состав внутреннего блока сплит-системы

Когда вы добрались до жгута, сделайте на нём продольный разрез канцелярским ножом, что позволит отодвинуть утеплитель и ухватиться ключами за гайки. Не делайте слишком длинный разрез, иначе потом придётся менять теплоизоляционный материал. Дальнейшие операции выполняйте в таком порядке:

1. Двумя рожковыми ключами раскрутите стыки магистралей. Важный момент: сгон, припаянный к короткой трубке самого блока, нельзя вращать, его нужно удерживать ключом на месте, откручивая накидную гайку.
2. Концы трубопроводов замотайте изолентой или скотчем, дабы защитить от попадания грязи.
3. Найдите стык дренажного патрубка с выводящим трубопроводом и разъедините его. Не стоит резать гофру где попало, чтобы потом было удобнее её стыковать обратно.
4. Снимите крышку электрического отсека (находится справа на торце корпуса либо под лицевой панелью), сделайте с помощью маркера и скотча пометки, после чего открутите винты и отключите жилы кабеля. Винты затяните обратно и прикрутите крышку.
5. Когда все коммуникации отключены, возьмитесь за корпус с двух сторон и снимите с монтажной пластины, приподняв немного вверх. Передайте блок помощнику.
6. Демонтируйте монтажную пластину, открутив все дюбели.

Перед снятием блока крышку электрического отсека надо прикрутить на место

После снятия внутренней секции со стены поставьте на неё все открученные детали, затяните винты и наденьте монтажную пластину. Торчащие патрубки уложите в нишу, зафиксировав малярным скотчем. Этим же материалом закрепите открывающуюся переднюю панель, чтобы она не болталась при перевозке.

Если жгут коммуникаций короткий, то его можно снять вместе с блоком

Последний шаг — демонтаж коммуникаций, проложенных по стене либо внутри её. Здесь нет никаких сложностей, главное, — не перегнуть медные трубки под малым радиусом. От подобного обращения в месте изгиба уменьшается проходное сечение, а выровнять трубку с овальным профилем достаточно сложно. Из наружной стены жгут вытаскивайте аккуратно, чтобы не повредить утеплитель. Если отверстие было заделано монтажной пеной, то её необходимо вырезать по частям. По окончании жгут сверните в кольцо и скрепите скотчем.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
