Ремонт электрического конвектора своими руками

Установка конвектора своими руками

На сегодняшний день электроконвектор является одним из наиболее популярных видов обогревателей. Обусловлено это рядом причин. С его помощью вы сможете обогревать не только отдельные комнаты своего дома, но и полностью квартиру. Установка конвектора – это нежный процесс. Именно поэтому вам следует самостоятельно научиться выполнять этот процесс.

В этой статье мы детально описали каждый этап его установки. Благодаря этому вы узнаете, как установить конвектор самостоятельно. Мы постарались облегчить этот процесс с помощью видеоинструкций.

Установка конвектора

Установка конвектора на стену состоит из следующих этапов:

• Сначала устройство следует распаковать и перевернуть его на тыльную сторону.
• Теперь нужно провести демонтаж креплений.
• Кронштейн, который вы сняли с устройство, следует прислонить к стене и маркером отменить места будущих креплений.
• Если в вашем доме деревянная стена, тогда установка настенного конвектора проходит с помощью саморезов. Если в доме бетонная стена, то может потребоваться бурение отверстий с помощью перфоратора. Затем в эти отверстия необходимо вбить дюбеля и выполнить монтаж рамки. Вот фото, на котором вы можете ознакомиться, как выполнить монтаж рамки конвектора. Если вам интересно, тогда можете прочесть, как выполнить подключение электродного котла.

• Теперь конвектор следует одеть на установленный кронштейн.
• Подключите его вилку питания в розетку.
• Установите подходящую температуру. Сделать это можно с помощью терморегулятора.

Как видите, технология установки электрического конвектора является достаточно простой. Выполнить этот процесс может даже новичок. Ниже мы предоставим вашему вниманию полезные советы, которые позволяют облегчить процесс монтажа.

Классификация

Газовые конвекторы, в основном, разделяются по двум признакам: по мощности и исполнению. С мощностью более или менее ясно. Выбирать нужно тот прибор, который может отопить помещение.

В зависимости от исполнения, различают такие обогреватели:

1. Напольные — устанавливаются на пол. Для монтажа напольного устройства не нужно никаких специальных умений. Прибор может отапливать довольно просторные помещения.

1. Настенные. Это — более компактный вариант. Прибор прекрасно вписывается в домашний интерьер. Чаще всего его монтируют над окном для создания тепловой завесы от холодного воздуха. Мощность приборов невелика. Они годятся для использования в домах площадью до 100 “квадратов”.

Выбирая конвектор, обязательно обратите внимание на материал, из которого изготовлен теплообменник. Он может быть стальным, медным или чугунным

Ремонт конвекторов с механическим управлением

Вы уже знаете, что конвекторы отопления подразделяются на приборы с электронным и механическим управлением. Ремонту своими руками поддаются обе модификации. Другое дело, что «механика» ремонтируется гораздо легче, так как лишена тонкой электроники. Из инструментов вам понадобятся отвертки и кусачки, из измерительных приборов – мультиметр или тестер. Также понадобятся начальные знания в области электротехники, ведь вам нужно будет представить в голове схему конвектора.

Если после разборки вы где-то увидите черный нагар, то в первую очередь обратите свое внимание на этот элемент. Ремонт конвекторных обогревателей начинается с разборки корпусов

Нужно аккуратно снять кожух, стараясь не повредить ничего внутри. Далее осматриваем внутренности на предмет их целостности. Если что-то где-то замкнуло, вы это обязательно увидите по характерным обгорелым пятнам – в этой стороне и будут находиться неисправные узлы. Но некоторые неисправности себя никак не проявляют

Ремонт конвекторных обогревателей начинается с разборки корпусов. Нужно аккуратно снять кожух, стараясь не повредить ничего внутри. Далее осматриваем внутренности на предмет их целостности. Если что-то где-то замкнуло, вы это обязательно увидите по характерным обгорелым пятнам – в этой стороне и будут находиться неисправные узлы. Но некоторые неисправности себя никак не проявляют.

Прежде чем мы расскажем, как производится ремонт конвекторных обогревателей своими руками, полезно вспомнить устройство конвектора отопления с механическим термостатом:

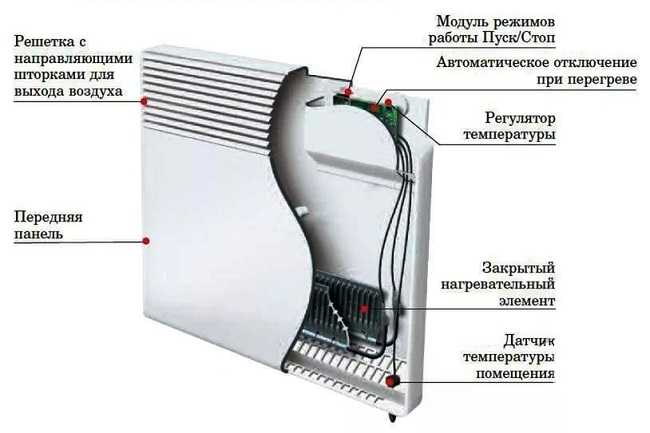

Устройство конвекторного обогревателя с механическим управлением.

• Выключатель – обеспечивает полный разрыв электрической цепи, отключая агрегат от розетки;
• Предохранители – защищают электросеть от перегрузок, срабатывая при коротком замыкании;
• Механический термостат – контролирует температуру воздуха, включая и выключая нагревательный элемент конвектора отопления;
• Нагревательный элемент – чаще всего представляет собой ТЭН закрытого типа, запаянный в металлическую трубку.

Итого, перед нами почти весь список того, что может здесь сломаться. Ремонт такого конвектора своими руками не отягощен какими-либо сложностями, нужно только разобраться в его устройстве.

Перед тем как начинать какие-то работы, советуем вспомнить про гарантию. Загляните в документы на сломанный аппарат и убедитесь, что гарантийный срок уже прошел. Если гарантия все еще действует, советуем поискать сервисный центр. Например, для того чтобы отыскать сервис по ремонту конвекторов Timberk, достаточно воспользоваться любой поисковой системой.

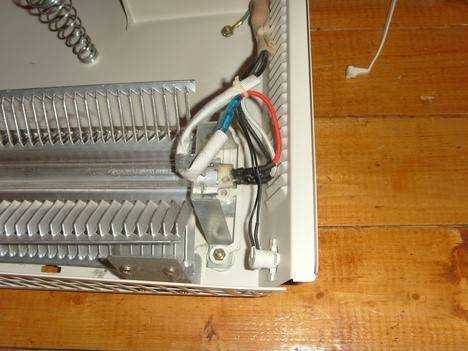

Аккуратно прозвоните все узлы конвектора мультиметром.

Ремонт конвектора отопления своими руками начинается с проверки поступления питающего напряжения из электросети. То есть, нам нужно проверить целостность кабеля и вилки. Берем в руки мультиметр и проверяем наличие электрического тока на конце питающего кабеля. Если тут ничего нет, следует заменить сам кабель или вилку. Не мешало бы проверить и саму розетку – вполне возможно, что сломалась именно она.

Выполняя ремонт конвекторов отопления своими руками, не забудьте проверить выключатель. Конвекторные обогреватели представляют собой довольно мощное оборудование, поэтому контактные группы в тумблерах могут искрить. Со временем это приводит к полному отсутствию контакта. Вышедший из строя тумблер можно заменить или прочистить – разбирайте его аккуратно, так как имеющиеся внутри мелкие детальки с пружинками имеют свойство разлетаться по всему столу.

Если с выключателем все хорошо, продолжаем ремонт конвектора своими руками – проверяем термостат. В холодном состоянии его контакты замкнуты, поэтому они легко «прозваниваются» мультиметром. Если термостат неисправен, следует отыскать такой же узел и заменить его – так будет проще. В некоторых агрегатах термостат объединен с выключателем, поэтому замене подлежит все и сразу.

Если все предварительные цепи целые, у нас остается последний подозреваемый – это ТЭН. Именно он может стать основной причиной выхода конвектора отопления из строя. Ремонт этого узла своими руками невозможен, так как нагревательные элементы не ремонтируются – вам нужно найти аналогичный ТЭН и подвергнуть его замене.

Определить исправность или неисправность ТЭНа поможет его сопротивление:

Проверьте сопротивление ТЭНа конвектора.

• Бесконечное – здесь налицо обрыв;
• Нулевое – произошло короткое замыкание;
• 30-50 Ом – ТЭН вполне «здоров».

Кстати, если конвектор не работает по причине того, что в щитке срабатывают «автоматы», проверьте сопротивление между контактами ТЭНа и его корпусом (а также корпусом всего прибора).

Как отремонтировать электрический конвектор?

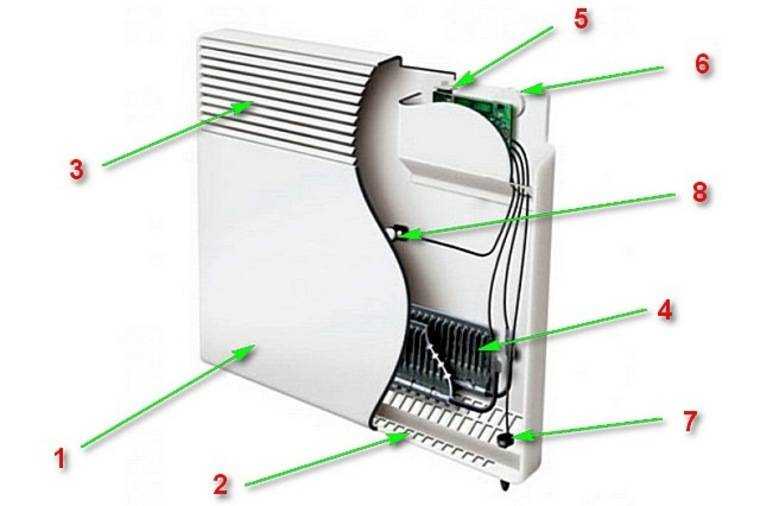

Устройство электрообогревателя

Итак, для начала рассмотрим конструкцию электрического конветкора, чтобы вы понимали, что придется проверить и отремонтировать. Обогреватель состоит из шнура с вилкой, подключаемой в розетку, кнопки включения/выключения, терморегулятора и нагревательного элемента (ТЭНа). Помимо этого в схеме может быть расположен термопредохранитель, защищающий при перегреве, а также датчик наклона, который отключит питание и спасет от пожара при опрокидывании мобильного конветкора. Также в некоторых моделях может быть установлен специальный датчик защиты от проникновения посторонних предметов внутрь корпуса.

С конструкцией разобрались, теперь переходим к основам ремонта электрообогревателя своими руками.

Как отремонтировать поломку?

Итак, чтобы вам было понятнее, как нужно действовать, предоставим инструкцию пошагово:

1. Отключите конвектор из розетки.
2. Откройте доступ к регулятору температуры и выключателю.
3. В том случае если конвектор не работает вообще, т.е. даже не светятся индикаторы при включении, тогда проверьте, подходит напряжение к клеммам через шнур. Для этого используйте мультиметр. Если напряжения нет, проверьте его в розетке, а также целостность самого кабеля. О том, как проверить напряжение в розетке мы рассказывали в соответствующей статье. Если в розетке есть 220, а на жилах шнура нет, замените шнур либо найдите место повреждения и восстановите его.
4. Если же питание подходит, но электрический конвектор не включается, следующим этапом ремонта будет проверка кнопки. В 70% случаев неисправность кроется именно в ней (подгорают контакты). Для проверки сначала отключаем обогреватель от сети, потом мультиметром прозваниваем кнопку. Во включенном положении должно быть короткое замыкание, в выключенном – большое сопротивление, свидетельствующее об обрыве цепи. Если же в вашем случае не так, меняем кнопку либо пробуем зачистить контакты. На видео ниже будет предоставлена технология ремонта кнопки конвектора.
5. Далее нужно прозвонить терморегулятор тестером. Исправный регулятор температуры должен показывать на табло мультиметра маленькое либо вообще нулевое сопротивление.
6. Если и терморегулятор в исправности, то нужно идти дальше по цепи и убедиться в том, что все контакты надежно подключены к разъемам.
7. Дойдя до нагревательного элемента нужно прозвонить и его. Очень часто причиной того, что электрический конвектор не работает, является выход из строя ТЭНа. О том, как прозвонить ТЭН мультиметром, мы рассказывали в соответствующей статье. Вышедший из строя ТЭН ремонту не подлежит, его придется заменить.
8. Следующим этапом ремонта будет проверка термопредохранителей. Действуйте по аналогии с п.5.
9. Ну и последнее, почему электроконветкор может включаться, но не греть либо вообще перестать работать — неисправность датчиков, в том числе и защита от опрокидывания. Их по аналогии нужно проверить и в противном случае заменить.
10. Если в схеме присутствует электроника (например, электронный термостат, как на фото ниже), вряд ли без соответствующий навыков вы сможете самостоятельно отремонтировать электрообогреватель. В этом случае рекомендуем обратиться за помощью мастера.

Напоследок рекомендуем просмотреть полезные видео по теме:

Что делать, если не работает кнопка

Основные поломки электроконвекторов

Что делать, если не работает кнопка

Основные поломки электроконвекторов

Замена нагревателя

Сделать ремонт своими руками конвекторов несложно, если внутри стоят отечественные тэны. Если они открытого типа, то можно произвести ремонт по следующей методике:

1. Снимите спираль с планки.
2. Замерьте ее длину и намотайте такого же сечения спираль из нихромной проволоки.
3. Оденьте спираль на керамические планки (оденьте предохраняющие бусы из керамики).
4. Установите на прежнее место.

Закрытые виды нагревателей меняются аналогично — из герметической стеклянной колбы удаляется перегоревшая спираль, а вместо нее вставляем новую

Но предварительно ее надо промыть сначала в бензине, чтобы убрать смазку — только после этого можно приступить к окончательной сборке со всеми предосторожностями

Если в конвекторе установлен ТЭН, то ваша задача состоит в том, чтобы точно установить его неработоспособность, а замена проводится еще легче, чем в других случаях. Новый ТЭН устанавливается на место перегоревшего нагревателя с последующим подсоединением токопроводящих проводов.

Ремонт нагревательного элемента

Как заменить ТЭН в водонагревателе?

Для выполнения ремонтных работ пригодится отвертка, пассатижи, ключи, тестер, а также ветошь и салфетки. Процедура замены отслужившего ТЭНа в водонагревателе состоит из нескольких последовательно выполняемых шагов:

отключение водонагревателя от сети;слив из бака всей воды (описание процесса слива имеется в паспорте изделия); демонтаж водонагревателя (можно провести замену, не снимая прибор со стены, если это удобно); демонтаж колпака (внешней крышки), закрывающего электрическую часть бытового прибора; откручивание болтов (гаек) фланца, удерживающего нагревательный элемент в процессе его эксплуатации; аккуратное извлечение ТЭНа из емкости (рекомендуется проводить над ведром или тазом, чтобы избежать попадания воды с осадком на пол); проверка работоспособности нагревательного элемента (осмотр, прозвон); очистка внутреннего бака от накипи и его промывка струей воды; установка нового нагревательного элемента той же мощности (рекомендуется приобретать запчасти в специализированных магазинах, обращая внимание на качество изготовления, так как подделки быстро перегорают); правильное подключение всех соединительных проводов (при самостоятельной замене перед разборкой сфотографируйте все подключения); установка защитного колпака; подключение водонагревателя к водопроводу и электросети; устранение протечек, если таковые имеются; перевод выключателя в рабочее состояние после того, как бак полностью заполнится водой. Процедура извлечения нагревательного элемента из корпуса накопительного водонагревателя не для белоручек

Бак и все внутренние детали промываются от накипи и выпавшего осадка

Процедура извлечения нагревательного элемента из корпуса накопительного водонагревателя не для белоручек. Бак и все внутренние детали промываются от накипи и выпавшего осадка

Магниевый анод крепится отдельно на фланце нагревательного элемента в непосредственной близости от него. При нагреве воды магний, являясь более активным металлом по сравнению с железом, вступает в электрохимические реакции с соединениями тяжелых металлов, находящихся в воде. Помимо этого магний, связывая кислород, выделяющийся в процессе нагрева воды, обеспечивает протекторную защиту оборудования.

Читать далее: Чем помыть холодильник внутри и снаружи лучшие средства инструктаж

Ремонтные работы выполняются примерно по тому же алгоритму, что и при замене ТЭНа в водонагревателе. Сначала отключают прибор от сети, затем перекрывают воду и сливают содержимое бака в канализацию. С помощью обычных инструментов снимают декоративную панель и добираются до фланца, на котором закреплен магниевый стержень и нагревательный элемент.

Вид нового магниевого анода и изношенного после непродолжительной эксплуатации накопительного водонагревателя. Чем жестче вода, тем быстрее разрушается данная деталь

Фланец снимается, анод осматривается и при обширных разрушениях заменяется новой деталью. При этом изношенный стержень выкручивают, а на освободившееся место вкручивают запасную часть, купленную в специализированном магазине. Промыв бак от накипи, проводят сборку оборудования в обратном порядке

Выбирая магниевый анод, обратите внимание на длину и диаметр детали, а также на размеры резьбовой шпильки

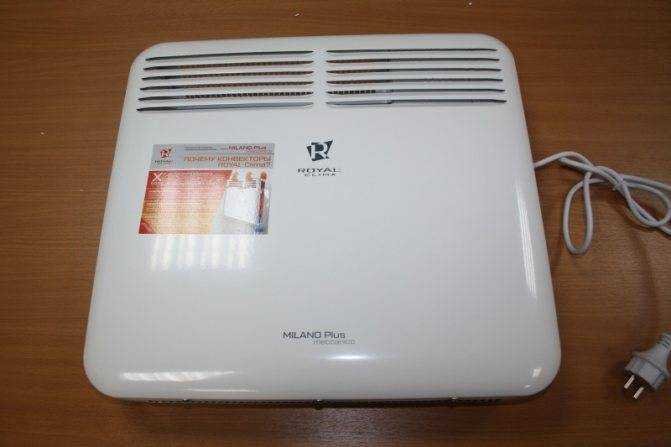

ROYAL CLIMA REC-MP1000M

Один из самых доступных на рынке конвекторов китайского происхождения. Посмотрим, что нам продают за такие деньги – стоит ли тратиться на покупку этого конвектора.

Основные характеристики

• Производство: Китай
• Гарантия: 1 год (срок службы 5 лет)
• Цена в магазинах: от 2 500 руб.
• Габариты, мм: 480*440*80
• Вес: 3,2 кг

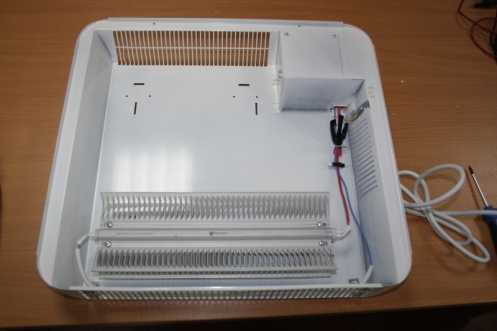

Корпус и терморегулятор

Фронтальная панель из тонкого металла, воздуховоды сделаны некачественно, можно по неосторожности даже порезать о них руки (особенно важно для семей с детьми). Задняя панель сделана из тонкого метала и легко гнется

Воздуховод расположен также и в задней части прибора, что приведет к нагреву подоконника, если конвектор будет повешен под окном

Воздуховод расположен также и в задней части прибора, что приведет к нагреву подоконника, если конвектор будет повешен под окном.

Корпус заземлен. При нагреваниии и остывании слышны щелчки и потрескивания металла.

Механический терморегулятор с переключением режимов работы и световой индикацией включения. Есть 2 положения – 50 или 100% мощности. Градуировка регулятора сделана в относительных единицах. Датчик температуры входящего воздуха отсутствует. Температурный датчик снимает температуру с ТЭНа, что не совсем корректно.

ТЭН

Монолитный алюминиевый ТЭН с большой поверхностью оребрения. Электроподключение находится с одной стороны ТЭНа и осуществляется посредством штекерных соединений. Изоляция проводов контактируют с корпусом, который нагревается во время работы, часть проводов находятся в зоне выхода нагретого воздуха.

ТЭН прогревается неравномерно, температура прогрева ТЭНа в разных частях нагревательного элемента колеблется от 170 до 415°C. Сильное натяжение проводов во время нагрева может привести к их деформации и повредить изоляцию. В итоге – короткое замыкание и пожар.

Температура ТЭНа	Температура корпуса (фронтальная панель центр)	Температура воздуха на выходе
Середина	Ребро
415°C	360°C	61° C	104°C

• Терморегулятор (индикация)
• Компактные размеры;
• Информативная упаковка;
• Ножки в комплекте;

Низкая цена.

Минусы:

• Сборка;
• Качество обработки материалов;
• Сложность монтажа к стене, крепёж не цельный;
• Токопроводящие провода находятся в зоне нагрева\охлаждения, со временем изоляция высыхает и трескается;
• Токопроводящие провода касаются корпуса – при отсутствии заземляющего контура может привести к поражению электрическим током;

• Отсутствует датчик опрокидывания, если будут установлены ножки, и прибор упадёт, возможен перегрев нагревательного элемента вплоть до пожара;
• После небольшого времени эксплуатации во время тестирования, ТЭН уже потемнел;
• Высокая температура нагрева корпуса;
• Неравномерно прогревается ТЭН, высокая вероятность выхода из строя;
• Отсутствует датчик температуры воздуха;
• Тонкий металл – потрескивание корпуса при нагревании и остывании прибора.

Другие возможные причины

Если конвектор самостоятельно изменяет режим работы

Такая проблема часто возникает из-за скачков напряжения. Обычно обогреватель не рассчитан на большие скачки напряжения, при этом часто его используют в загородных домах, где такое явление возникает довольно часто.

Чтобы защитить устройство, необходимо оснащать сеть УЗО и автоматическим выключателем, иначе оно может перегореть и починить будет сложно.

Отключение из-за перегрева устройства

Обогреватель может отключаться, если ему приходится работать продолжительное время, при этом обогревая большие комнаты. Если он долго будет работать в таком режиме, прибор может сломаться и починить его будет сложно.

Нужно подбирать обогреватели правильной мощности под размеры обогреваемого помещения. Стандартный расчет: один киловатт на десять квадратных метров.

Неправильная установка устройства

Иногда конвекторы ставят так, что воздух не может циркулировать через устройство. Например, есть вещи, которые перекрывают поток воздуха в нижней части обогревателя, или мешают воздуху выходить из другой части устройства.

Чтобы этого избежать, лучше всего ставить электрический конвектор в достаточно открытом участке комнаты. В противном случае обогреватель может сломаться так, что даже мастер не сможет его починить.

Как и обещали, некоторые видео, которые помогут Вам лучше разобраться в инструкции по ремонту электрических конвекторов:

https://youtube.com/watch?v=4HlYxkG4NQ0

Это основные моменты, которые следует знать, чтобы починить прибор, если Ваш электрический конвектор перестал работать.

Попробуйте починить прибор самостоятельно. Если в этом случае Вам не удалось вернуть устройство к исправной работе, следует показать прибор мастеру.

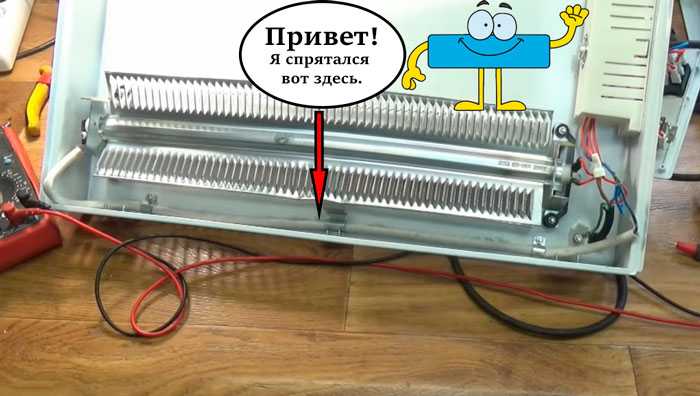

Скрытый предохранитель

Когда все проверили, везде есть цепь, вроде бы все исправно, горит подсветка, щелкает регулятор, конвектор работает но не греет, в чем еще может быть проблема?

Дело в том, что в общем проводе, который напрямую идет сразу на один из концов ТЭНа может быть запрятан термопредохранитель.

Если в конвекторах со стичем он хорошо виден, то в обогревателях с монолитными ТЭНами предохранитель прячется под защитной термостойкой трубкой.

Хорошенько прощупайте общий провод в термооплетке и вы обязательно его найдете.

Прозванивается он также мультиметром.

Рассмотрите его маркировку и подберите по току и температуре аналогичный для замены.

Например, у наших китайских товарищей отсюда. Заказывайте сразу несколько штук.

Имейте в виду, что данный предохранитель – это последняя аварийная защита и если он у вас уже до этого перегорал и сгорел опять, то скорее всего что-то не в порядке с термостатом («круглой таблеткой»).

При самостоятельном ремонте конвекторов такие предохранители лучше соединять под опрессовку. Для этого можно воспользоваться медными трубочками от старого холодильника.

При пайке высока вероятность, что вы его элементарно перегреете.

Критерии выбора

Тем не менее, достоинства электрического оборудования определенно перевешивают. Именно поэтому оно столь популярно среди владельцев как квартир, так и домов. Конечно, для того чтобы оборудование максимально отвечало вашим потребностям, необходимо внимательно подойти к выбору конкретной модели.

Разновидность нагревательного элемента

Нагревательный элемент является сердцем конструкции, поэтому на его характеристики важно обратить внимание в первую очередь. Существует три разновидности данного элемента:

• игольчатый. Отличается невысокой стоимостью, но при этом надежность оставляет желать лучшего. Нагревается быстро, остывает тоже мгновенно. Обладает не слишком хорошей влагостойкостью, поэтому может применяться лишь в жилых комнатах, но не в ванной,
• трубчатый (ТЭН). В свою очередь, разделяется на открытый и закрытый тип. Первый также не подходит для использования в ванных комнатах, зато второй — вполне, так как нагревательная спираль надежно защищена герметичной колбой. По сравнению с игольчатыми, трубчатые элементы обладают более интересными техническими характеристиками, а также длительным сроком службы,
• монолитный. Самый эффективный из всех. К тому же, абсолютно бесшумный. Недостатком является лишь стоимость, которая выше, чем у аналогов.

Мощность

Основным показателем, который следует учитывать при выборе, является мощность. Производительности обогревателя должно хватить на то, чтобы обогреть помещение имеющейся площади. Вообще, мощность указывается в технической документации, прилагаемой к оборудованию.

Как правило, она вычисляется из расчета 1 кВт на 10 квадратных метров комнаты. Соответственно, вы можете выбрать необходимый показатель, учитывая ваш конкретный метраж

Но при этом следует принять во внимание такой фактор, как теплопотери. Например, если ваша квартира оборудована большим количеством окон — причем не стеклопакетами, а в обычных деревянных рамах — то из помещения будет уходить довольно много тепла. Поэтому необходимо брать оборудование чуть мощнее, чем при стандартном расчете

Поэтому необходимо брать оборудование чуть мощнее, чем при стандартном расчете.

Размер и форма

Современные производители стараются максимально учитывать желания потребителей, поэтому даже такой простой прибор, как электрический конвектор, имеет большое разнообразие форм и размеров. Есть как очень компактные, так и довольно габаритные модели. Конечно, у первых обычно мощность ниже, зато их можно спокойно разместить в маленькой комнате без особого ущерба для окружающего пространства.

Что касается форм, то и здесь производители радуют. Можно найти не только прямоугольные, но и круглые модели, а также овальные и представленные в других видах.

Процесс монтажа

Размеры внутрипольного конвекционного обогревателя и ниши для него.

Если вы хотите выполнить монтаж внутрипольного конвектора своими руками, рекомендуем продумать место под его установку еще на этапе строительства здания – так будет проще организовать подходящей глубины нишу. Причем сама ниша должна быть на 1-1,5 см больше (на каждую сторону), чем металлический короб прибора. Одновременно с этим нужно проследить, чтобы верхняя часть, где будет располагаться декоративная решетка, была на одном уровне с будущим напольным покрытием.

Рекомендуем сначала выбрать внутрипольный конвектор, а уже потом заниматься полами, чтобы у вас на руках были размеры короба

Обратите внимание что окончательную стяжку мы будем заливать уже после установки отопительного прибора.. После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа

Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра

Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра

После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра.

Если вы устанавливаете водяной конвектор, предусмотрите тонкие неглубокие ниши для прокладки труб/шлангов. При монтаже электроприбора рекомендуем проложить соединительные провода в кабель-каналах или в трубах, чтобы их можно было без проблем заменить. Подающие трубы с теплоносителем рекомендуем обернуть в теплоизоляцию.

Трубы для радиатора также будут залиты стяжкой.

На следующем этапе заливаем бетонную стяжку – наш монтаж внутрипольного конвектора своими руками близится к завершению. Результатом данного этапа должен стать черновой пол, с несколько выступающим из него металлическим коробом. Далее производим завершающее выравнивание пола, приступаем к укладке напольного покрытия. На последнем этапе размещаем над коробом декоративную решетку – лучше всего подобрать ее в один тон с цветом полов.

Монтаж внутрипольных конвекторов своими руками сложен тем, что нужно правильно подобрать размеры ниши – чтобы металлический корпус прибора располагался на правильной глубине. Рекомендации по этому вопросу вы сможете найти в технических паспортах. Хуже всего, если придется выполнять монтаж в уже готовом построенном доме – не факт, что можно будет продолбить нишу в черновом полу, так как это может повлиять на его прочность. В этом случае нужно будет увеличить высоту чернового пола во всех помещениях.

Диагностика и ремонт

Места соединений элементов

Чтобы произвести осмотр, необходимо разобрать прибор. Еще раз напоминаем, что предварительно следует отключить его от источника питания. Проверка осуществляется следующим образом.

1. Проверьте работоспособность кнопки включения, расположенной на корпусе устройства.
2. Если кнопка в порядке, необходим осмотр внутренних элементов конвектора. Снимите переднюю часть корпуса. О том, как это сделать, вы можете прочитать в инструкции, прилагаемой к вашему оборудованию. Модели разных фирм-производителей отличаются друг от друга как внешне, так и способами крепления элементов. Изучив инструкцию, вы значительно облегчите себе работу.
3. После снятия передней панели проведите визуальный осмотр всех проводов, а также винтов и клемм, с помощью которых они прикрепляются к другим элементам.
4. Если найдете ослабший винт, осмотрите резьбу — бывает так, что она сорвана. В этом случае придется заменить деталь на новую. Если же резьба в порядке, то просто подтяните ослабший винт.
5. Если в месте подсоединения провода вы обнаружите окалину, ее необходимо аккуратно счистить. Делать это нужно, предварительно разобрав соединение. Шайбу и участок провода, освобожденный от изоляции, необходимо тщательно обработать с помощью наждачной бумаги. Затем заново собрать соединение. Не забудьте затянуть винт покрепче.
6. Далее вам понадобится мультиметр. С его помощью «прозвоните» регулятор температурного режима. Вполне вероятно, что проблема кроется именно в этой детали. В таком случае, она подлежит замене.

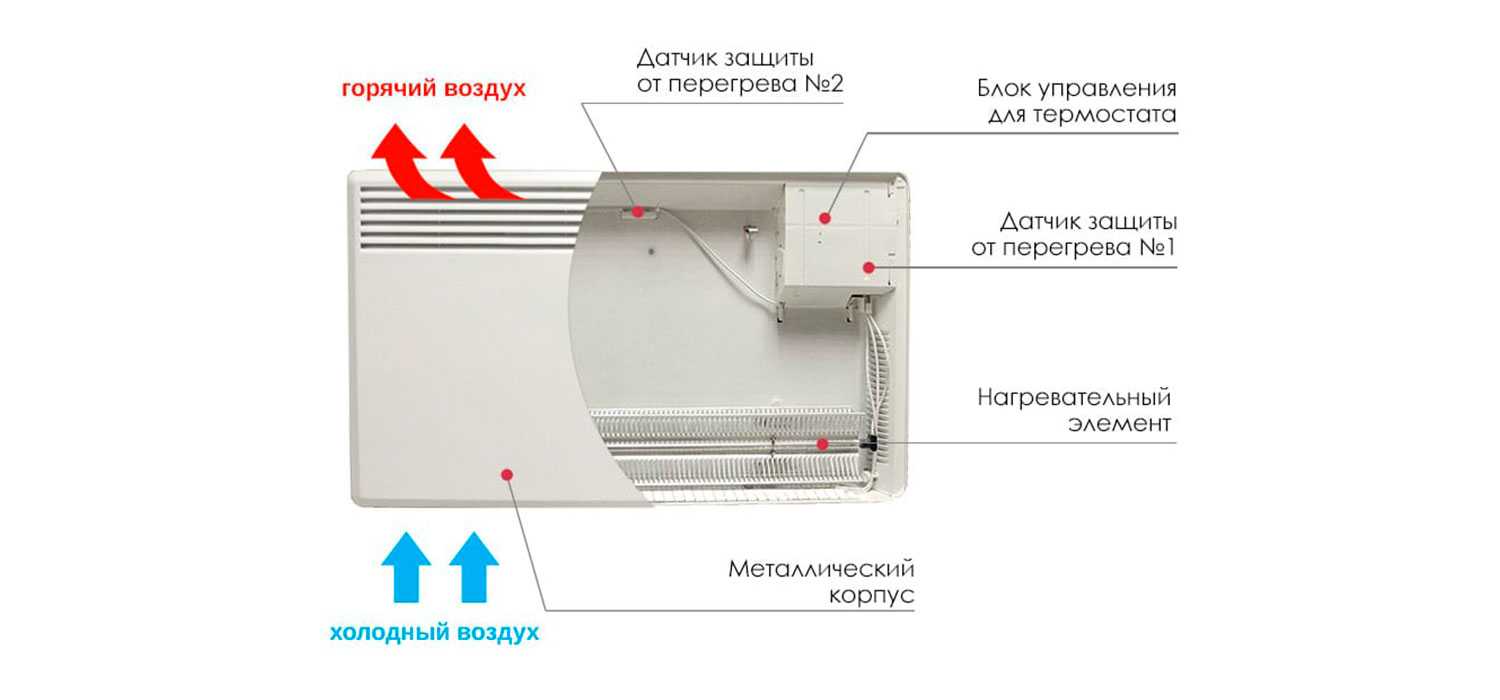

Ограничитель температуры

В состав конструкции конвектора входит элемент, который отслеживает температуру устройства. Если она превышает допустимый показатель, то, во избежание перегрева оборудования, ограничитель автоматически прекращает работу конвектора.

Внимательно осмотрите элемент. «Прозвоните» индикатором его контакты — они должны быть замкнуты. Если вы увидели нагар, то его нужно счистить наждачной бумагой. Если же обнаружили раковины на контактах, то они опиливаются, а затем обезжириваются с помощью бензина Б-70. Все это нужно делать крайне аккуратно, поскольку биметаллическая пластину в ограничителе может повредиться.

Если по какой-то причине элемент невозможно отремонтировать, его следует заменить на новый. В принципе, конвектор может работать и без ограничителя. Но так делать не рекомендуется. Оборудование не сможет отключиться автоматически при перегреве, и это может привести к весьма пагубным последствиям: например, к короткому замыканию и даже к возгоранию.

Переключатели

Поэтому необходимо проверить работоспособность каждого переключателя. Делается это с помощью омметра. Проведите его щупом поочередно по каждому контакту и отследите, везде ли в порядке проводимость.

Если проблема заключается именно в состоянии контакта, его нужно зачистить с помощью все той же наждачной бумаги. Если же сломался сам переключатель, то его необходимо заменить на новый.

Нагревательные элементы

Нагревательные элементы в конвекторах бывают двух типов:

• открытые;
• закрытые.

Отремонтировать сломавшийся ТЭН можно довольно простым способом. Если речь идет об открытом типе нагревателя, то он обычно представляет собой спираль, намотанную на керамические планки. Ее необходимо размотать, а затем разместить на планках таким же образом нихромную проволоку соответствующего сечения. Затем поставить ТЭН на место. Учтите, что наматывание нихромной проволоки необходимо производить с натяжением, чтобы исключить ее дальнейшее провисание во время нагрева.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Критерии выбора необходимых материалов

Поскольку самодельный аппарат собирается из агрегатов, которые уже были когда-то использованы, в первую очередь необходимо оценить состояние труб

Особое внимание потребуется обращать на их стенки. Толщина их должна быть в несколько миллиметров

Если наблюдается появление коррозии, то нежелательно использовать такие трубы или перед применением обязательно устранить все дефекты

Всю ржавчину потребуется качественно убрать с металла щеткой, а после покрыть антикоррозионным составом, чтобы впредь проблема не возникала при эксплуатации

Если наблюдается появление коррозии, то нежелательно использовать такие трубы или перед применением обязательно устранить все дефекты. Всю ржавчину потребуется качественно убрать с металла щеткой, а после покрыть антикоррозионным составом, чтобы впредь проблема не возникала при эксплуатации.

Если отопительный прибор подсоединяется в квартиру или гараж, то все компоненты должны быть абсолютно качественными, поскольку такие системы подвергаются давлению большого количества атмосфер. Если стенка повреждена, то она не выдержит нагрузки и в итоге лопнет, что приведет к потере теплоносителя и поломке всего агрегата.

Для изготовления обычно используют трубы с диаметром примерно в 12 см. Для заглушки торцов применяется листовой металл соответствующего размера.

Чтобы сделать перепускные каналы и штуцера, потребуется использовать трубы меньшего диаметра, которые можно будет в итоге подключить к системе отопления. На штуцерах предварительно нарезается резьба, по этой причине необходимо соответствующее оборудование – «лерка» (для создания наружной резьбы) и метчик (для вырезания внутренней резьбы).

Масляный радиатор, изготовленный своими руками, можно сделать переносным. В таком случае будут использоваться трубы небольших размеров, а в качестве теплоносителя применяется масло. Вместо нагревательных элементов используются тэны. Выбор этого компонента зависит от площади помещения, которое необходимо отапливать. На такой прибор домашние мастера часто устанавливают дополнительно терморегулятор, который периодически включают и отключают нагревательный элемент.

Для хорошего крепления к стене также понадобятся прочные крючки, способные выдержать вес полученного агрегата. Для создания более эстетичного вида, их можно приобрести в магазине. Но если нет желания тратить дополнительные средства, то подойдут и прутки прочной арматуры, которые потребуется закрепить в стене. Предварительно крючки желательно покрасить в тот же цвет, которым окрашивался отопительный прибор – так арматура станет незаметной.
