Ремонтируем обогреватели самостоятельно

Как разобрать радиатор

Чтобы отремонтировать обогреватель, нужно выявить причину поломки. Для этого рекомендуется разобрать устройство. Для начала стоит подготовить все необходимое:

• предмет для поддевания пластиковой панели – желательно, чтобы он обладал клиновидной формой;
• отвертка;
• спирт или одеколон;
• тестер;
• наждачная бумага;
• мягкая салфетка;
• кисточка;
• надфиль.

Перед началом разборки устройство обязательно отключают от питания. Подключать разобранный прибор строго запрещено. Все модели обогревателей отличаются, потому стандартного алгоритма проведения процедуры нет. Однако есть несколько вариантов решения поставленных задач.

Прежде всего, следует внимательно изучить панель управления устройством. При наличии шурупов или крепежных скоб рекомендуется снять именно их.

Но чаще всего в качестве фиксатора пластмассовой панели используется пружинная защелка. При этом следует наощупь пройтись по поверхности пластмассовым предметом или изделием из другого материала. Делать это нужно очень аккуратно, чтобы избежать повреждения корпуса. Наощупь удастся определить зону расположения защелки. Если надавить на этот участок посильнее, ее удастся отогнуть.

Если имеется мало навыков по разбору техники, стоит сфотографировать весь процесс съемки. Болты и гайки рекомендуется выкладывать по ходу разборки. Это поможет собрать прибор после завершения процесса. Специалисты советуют не спешить с разбором устройства. Некоторые неполадки удается выявить, не заглядывая внутрь приспособления.

Как выглядит этот узел

В современных посудомоечных машинах Siemens и других конструкция предусматривает полную замену неисправных узлов на новые в большинстве случаев. Нагреватель на большинстве современных марок является съёмным.

Однако не всегда ТЭН можно поменять отдельно от других узлов. Например, в машинах Bosch, Electrolux или Индезит нет возможности произвести замену отдельно. В рассматриваемых случаях это можно сделать только вместе с нагревательным блоком. Однако существуют и такие марки, где для ремонта достаточно вместо старого ТЭНа поставить новый без дополнительных усилий.

Рассматриваемый блок представляет собой пластмассовый корпус в котором предусмотрены отводы для патрубков и выходы для датчиков нагревателя.

Важно понимать, что если для данной модели посудомойки предусмотрено, что ТЭН можно поменять отдельно, то на его пластмассовом корпусе визуально можно обнаружить крепёжные элементы. Если же он меняется вместе с другими узлами, то его отдельные крепления нагревателя будут предусмотрены

Особенности ремонта обогревателя с керамическими нагревательными элементами

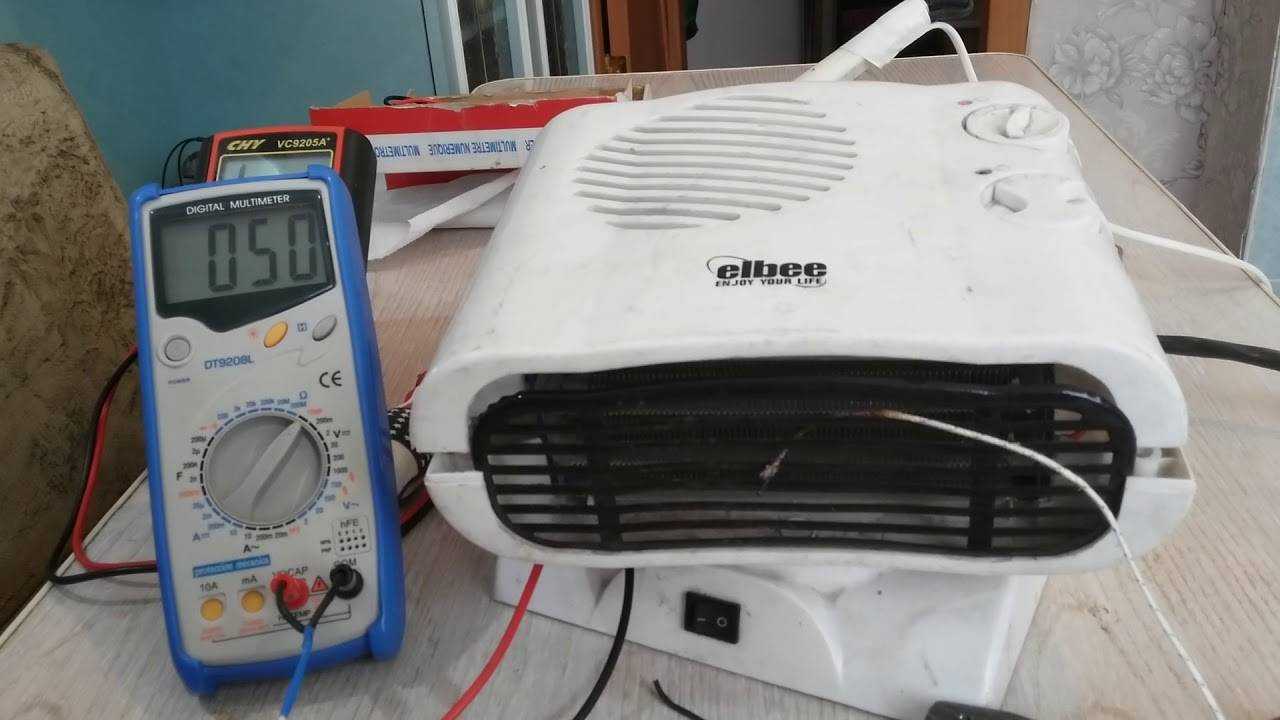

Принесли мне для ремонта, с виду обыкновенный тепловентилятор, типа Timberk TFH T15DDL по причине снижения эффективности нагрева.

При подключении обогревателя к сети, было обнаружено, что вентилятор слабо гнал воздух, который был чуть теплым. Переключатель режимов нагрева и регулятор температуры функционировали нормально. Для поиска неисправности пришлось обогреватель вскрывать. Первым делом была удалена пыль, набившаяся в радиатор нагревательных элементов. Вентилятор стал дуть сильнее, но нагрев воздуха оставался слабым.

Замер напряжения на выводах нагревательных элементов показал величину 220 В, что свидетельствовало об исправности электрической схемы. Величина измеренного тока потребления тепловентилятора в режиме максимального нагрева составила 1,1 А вместо положенных 8 А, что говорило о неисправности нагревательных элементов.

С подобным нагревательным элементом я столкнулся впервые. Оказалось, что в этом тепловентиляторе нагревательный элемент представляет собой 14 металлокерамических пластин, зажатых между восемью алюминиевых радиаторов. Весь этот пакет вставлен в прямоугольную рамку из термостойкой пластмассы и удерживается четырьмя защелками. Алюминиевые радиаторы выполняют сразу несколько задач – удерживают керамические нагреватели, отводят от них тепло и подают на металлокерамические пластины питающее напряжение.

Внимание, в связи с тем, что питающее напряжение подается через алюминиевый радиатор, прикосновение к нему при вставленной вилке обогревателя в розетку электросети опасно для жизни!

Для лучшего отвода тепла и электрического контакта стороны металлокерамических пластин, прижатые к радиатору, покрыты электро-термопроводящей пастой.

Нагревательные металлокерамические пластины представляют собой радиоэлементы, которые называются позисторы. Принцип работы позистора заключается в том, что его сопротивление зависит от температуры его нагрева. Чем больше нагревается позистор, тем выше его сопротивление, и согласно Закону Ома меньший будет протекать ток, и как следствие нагреватель будет меньше выделять тепла.

Благодаря такому свойству, по утверждению разработчиков металлокерамических нагревательных элементов, при достижении температуры 300°С наступает баланс, сопротивление позистора увеличивается до такой величины, что температура больше не увеличивается. Это обеспечивает безопасное продолжение работы тепловентилятора, даже когда поломался и не вращается или забился пылью продувающий воздух вентилятор.

Измерение сопротивления секций нагревателей мультиметром показало сопротивление около 1000 Ом, вместо должных 112 Ом. На удивление оказалось, что сопротивление не соответствует у всех металлокерамических пластин. Такое могло произойти только в случае перегрева металлокерамических пластин, что исходя из принципа их работы, не должно произойти. Напрашивается вывод о том, что керамические нагреватели были установлены низкого качества и для восстановления полной работоспособности тепловентилятора потребуется их замена.

Для ремонта тепловентилятора можно купить готовый нагревательный блок, керамический нагреватель типа MZFR-J-1800W-220V, предназначенный для ремонта тепловентиляторов. Его внешний вид, габаритные размеры и схема подключения приведены выше на фотографии. Стоит MZFR-J-1800W-220V около $10.

Ремонт инфракрасного обогревателя своими силами

Инфракрасные обогреватели завоевали огромную популярность среди населения в связи с их экономичностью. Но что делать, если прибор поломался? Рассмотрим, как можно произвести ремонт инфракрасного обогревателя самостоятельно.

Устройство и принцип работы

Вне зависимости от фирмы изготовителя и модели, ИК обогреватель состоит из следующих основных деталей:

• металлического корпуса, покрытого слоем термостойкой эмали;
• нагревательного элемента (ТЭНа);
• излучающей пластины, изготовленной из алюминия и покрытой слоем тепловой изоляции;
• крепления (если выбранная модель предназначена для крепления к стене или потолку).

Устройство ИК обогревателя

Принцип работы выглядит следующим образом: электрическая энергия преобразуется в тепловые лучи, которые обогревают все объекты, встречающиеся на пути инфракрасного излучения. А прогретые предметы затем уже делятся теплом с воздушным пространством (подробнее — в статье принцип работы обогревателя с инфракрасным излучением).

Принцип работы ИК обогревателя

Возможные причины поломки

Перед тем как приступить к осмотру и ремонту обогревателя, не забудьте отключить его от питания, вытянув вилку из сети. Чтобы понять, как проводить ремонт, первым делом следует выяснить причину поломки.

Если ИК обогреватель вдруг перестал функционировать, и на индикаторе питания не горит лампа, то для начала необходимо проверить напряжение в розетке. Возможно, из-за перепада напряжения активировался автомат защиты на входе проводки в дом, тем самым выключив электроэнергию. Также мог нарушиться контакт в месте подключения прибора в розетку, или неисправна сама розетка. Случается и такое, что обогреватель попросту перегрелся, и отключение – дело рук систем его защиты.

Если же все проверки не привели к желаемому результату, и ИК обогреватель по-прежнему не работает, то необходимо браться за ремонт.

Ремонтные работы

Ремонт следует начинать с внешнего осмотра ИК обогревателя на выявление видимых неисправностей. В первую очередь, осмотрите вилку питания, на ней не должно быть повреждений и трещин. Штыри вилки исправного прибора не имеют почернений и нагара, они прочно закреплены в корпусе и не болтаются. Токопроводящий шнур также не должен иметь следов повреждений

Особое внимание следует уделить тому участку, где провод выходит из корпуса вилки – здесь он часто перетирается

Необходимо также произвести визуальный осмотр корпуса обогревателя (через сетку) и убедиться, что нет подгоревших или оборванных проводов, и удостовериться в целостности нагревательного элемента.

Лампа ИК обогревателя

Самыми распространенными поломками ИК обогревателей является выход из строя нагревательного элемента и терморегулятора. Неисправности устраняются путем замены перегоревших деталей. Чтобы правильно подобрать нужную деталь, необходимо ее снять, переписать номер и заказать в интернете, либо обратиться в ремонтный сервис.

Перегоревшую лампу (в большинстве случаев выглядит как трубка, длина – 30 см, диаметр – 10 мм) нагревательного элемента можно заменить самостоятельно. Работы по замене начинаются с выключения прибора из электросети. Затем, на том участке обогревателя, где расположен регулятор температуры, снимается боковая панель, за которой находится разъем подключения питания к лампе. Отключаем его, снимаем трубку. Лампы между собой отличаются лишь мощностью и размерами, питаются же они в стандартном порядке – от 220 V. Поэтому сложностей с подбором возникнуть не должно. Сборка после замены лампы осуществляется в обратном порядке.

В том случае, если перегорел терморегулятор, самым простым решением будет его замыкание, регулировка же будет осуществляться через симисторный регулятор мощностью 2 кВт. Это позволит сэкономить время на поиск и покупку детали. Если же произошел обрыв проводов, необходимо избегать их пайки: под воздействием высокой температуры припой может расплавиться. Гораздо эффективнее и безопасней использовать винтовое соединение проводов. Также вам может быть полезной информация о подключении терморегулятора.

Плохо работает

Ну и последняя неисправность — тепловентилятор плохо греет воздух. В этом случае причиной поломки является загрязнение запчастей. Скорее всего ТЭН весь в пыли, в результате чего нагрев происходит слабо, к примеру, на второй скорости, как на первой. Для такого несложно ремонта отключите питание и сухой тряпкой либо пылесосом пройдитесь по всем элементам цепи, главное ничего не повредите. Сделали, но не помогло? Проверьте электрическую вилку, возможно виновата она. Включите обогреватель на несколько минут, после чего достаньте вилку с розетки и пощупайте электроды. Если один из них заметно теплее второго — сломана электрическая вилка, в результате чего бытовой обогреватель слабо выделяет тепло.

Видео инструкция: как починить технику Saturn своими руками

Вот и все советы по ремонту тепловентилятора своими руками! При самостоятельном выборе обогревателя рекомендуем отдавать предпочтение моделям с керамическим нагревательным элементом, а не спиралью. Больше советов по выбору тепловентиляторов для дома Вы можете прочитать в соответствующей статье!

Это интересно: Создание индукционного котла: изучаем со всех сторон

Дополнительные советы и рекомендации

Чтобы устройство служило максимально долго, рекомендуется соблюдать такие правила:

1. Запрещено сушить белье на масляном обогревателе. Оно высохнет довольно быстро, но это станет причиной поломки устройства. Это обусловлено перегреванием элементов приспособления.
2. Поверхность масляного обогревателя может обладать большой температурой. Чтобы предотвратить случайные ожоги, на устройство рекомендуется поставить особый защитный экран.
3. Как можно чаще следует протирать прибор от пыли. Это поможет избежать перегревания и увеличить отдачу тепла. Помимо этого, пыль может стать причиной возникновения плохого запаха в помещении.
4. Запрещено пользоваться таким обогревателем в комнатах с высокой влажностью.
5. Устройство сильно сушит воздух, потому его запрещено применять в очень маленьких помещениях.
6. Использовать прибор разрешается только в вертикальном положении. Если агрегат хранился горизонтально, перед включением его стоит подержать вертикально. Благодаря этому масло попадет вниз, что исключит риск перегревания нагревательных элементов.
7. Для подключения обогревателя запрещено пользоваться переходниками. Это приведет к созданию неполного контакта. Как следствие, прибор может периодически включаться и выключаться. В результате он просто выйдет из строя.
8. Не рекомендуется оставлять устройство включенным при уходе из дома. Не стоит ставить прибор возле мягкой мебели или занавесок.

Ремонт масляного радиатора имеет целый ряд особенностей. Чтобы добиться успехов в этом вопросе, необходимо четко определить причины поломки и соблюдать основные рекомендации.

Поделиться ссылкой:

Как самостоятельно починить сломанный элемент

Для того, чтобы самостоятельно починить, нужно определить причину поломки, для этого необходимо последовательно выполнять следующие действия:

• Отключите устройство от сети. Для этого просто выдерните вилку из розетки.
• На корпусе откройте место, где расположен регулятор температуры и выключатель.
• Когда устройство вообще не работает и не подаёт никаких признаков жизни, чтобы самостоятельно его починить, нужно определить, поступает ли электричество к клеммам через проводник. Проверить самостоятельно это можно с помощью мультиметра. Когда напряжение не поступает, можно проверить его в розетке, либо проверить, цел ли сам провод. Если в розетке электрический ток присутствует, а в токопроводящих жилах устройства нет, значит, нужно поменять провод. Иногда повреждена отдельная часть провода, в этом случае можно починить отдельную часть самостоятельно, не заменяя провод целиком.

Если провод цел и напряжение проходит, а устройство не работает, нужно проверить клавиши включения. Обычно именно они выходят из строя, поскольку контакты могут подгорать. Эта причина неисправности встречается чаще других. Для того чтобы починить, нужно отключить устройство от сети, и проверить кнопки мультиметром. При выключенном положении будет короткое замыкание, а при выключенном должно быть высокое сопротивление, показывающее обрыв цепи. Если показания будут другими, починить самостоятельно ее вы не сможете. Тогда нужно зачистить контакт кнопки или полностью поменять её.

• Теперь с помощью тестера прозвоните терморегулятор. Если терморегулятор работает, он покажет нулевое или пониженное сопротивление.
• В случае, когда регулятор температуры работает, следуйте дальше по цепи и проверьте, чтобы каждый контакт был надёжно подключён к разъёмам. Вы самостоятельно сможете починить его, если соедините контакты.
• Прозвоните трубчатый электронагреватель. Элемент нагрева тоже выходит из строя довольно часто в таких устройствах. При этом если ТЭН сломан, починить его не получится, придётся заменять на новый.

• Предохранитель температуры тоже стоит проверить и если нужно починить. Проверяйте их так же, как проверяли регулятор температуры.
• Ещё одна причина ошибочной работы электрического конвектора может быть в сломанных датчиках, например, в сломанной защите от опрокидывания. Их нужно подвергнуть проверке и починить или заменить, если причина в них.
• Обычно если в цепи есть дополнительные элементы, как электронный термостат, своими руками обогреватель вряд ли можно будет починить. Придётся вызвать на помощь специалиста.

Лопасти не крутятся

Если тепловентилятор работает, но не крутится вентилятор, вероятнее всего причина неисправности – перестал работать мотор. Что делать в этом случае? Прозвоните деталь мультиметром и проверьте его внутренности. Возможно, просто износились подшипники, которые следует заменить. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье!Еще один вариант поломки – сильное загрязнение пылью, в результате чего вентилятор не крутит либо часто выключается. Попробуйте выполнить ремонт мотора своими руками, протерев его тряпкой и капнув немного машинного масла между подвижной и неподвижной частью. Не помогло? Меняем электромотор, который сломался, на новый, с такими же характеристиками.

Причины неисправностей масляных обогревателей

Самые распространенные поломки – это отошедшие контакты. Причиной возникновения неисправности может служить пыль, которая скапливается в корпусе прибора. Для предотвращения неисправности следует проводить профилактическую чистку корпуса пылесосом 3-4 раза в год.

Также причиной поломки могут быть окисленные контакты. Это происходит от повышенной влажности. Влага попадает на электропроводку, и контакты окисляются. Для устранения таких неполадок провода зачищают и протирают спиртом, затем снова соединяют в цепь.

Непостоянное напряжение в сети может привести к поломке предохранителя.

Преимущества и недостатки керамических обогревателей

Даже самая совершенная конструкция имеет свои достоинства и недостатки. Не стали исключением и керамические обогреватели. Наряду с неоспоримыми преимуществами, устройства имеют ряд существенных недостатков.

Плюсы

К наиболее существенным достоинствам керамических обогревателей можно причислить:

Керамика – материал природного происхождения. При рабочей температуре 800–1000°С вредные для человеческого организма вещества не выделяются. Альтернативные варианты при неправильном использовании могут причинять вред здоровью (пересыхание кожных покровов, патологии хрусталика и пр.).
Высокий показатель КПД (в пределах 90-99%). Такие данные считаются нормой для большинства устройств, работающих от электросети.
В процессе эксплуатации рабочие элементы не подвергаются окислению, что увеличивает срок службы отопительного устройства. Металлические теплообменники быстрее выходят из строя из-за коррозийных процессов.
Оснащение конструкции вентилятором способствует быстрому и равномерному прогреву помещения. Эффект сравним с тепловыми вентиляторами, но в остальном вторые существенно проигрывают.
Благодаря физическим свойствам керамика длительное время удерживает тепло. Это помогает сокращать расход энергии (газ или электричество), в отличие от других устройств, оснащённых ТЭНами или спиралью. Обогрев инфракрасными приборами также обходится недёшево.
Компактные параметры керамических обогревателей и небольшой вес дают возможность использовать отопительный прибор в малогабаритных помещениях, не отбирая полезной площади. Даже в небольшой комнатке найдётся место для установки настенной модели. Таким преимуществом не могут похвастать инфракрасные приборы и радиаторы, работающие на масле.
Современные модели керамических приборов имеют защиту от пожаров и ожогов. Лицевая панель не нагревается свыше 65°. В тепловых вентиляторах спираль открытая, по мере накопления пыли и других загрязнений повышается риск самовоспламенения. Поверхности масляных радиаторов нагреваются так сильно, что могут причинить ожог.
Некоторые модели оснащены лампой, которая очищает поверхности и воздух от вредных микроорганизмов

Ассортиментный ряд пополнен устройствами со строенной ионизацией, что важно для людей с ослабленным организмом.
Обогреватель работает абсолютно бесшумно.
Лаконичный дизайн корпуса и компактность гармонично вписываются в дизайн любой стилистики.
Некоторые модели укомплектованы пультом ДУ. Это даёт возможность менять режим обогрева, не вставая с дивана или кресла.

Минусы

Недостатков у керамических обогревателей немного, и все же они есть:

• повышенный уровень шума. Это касается только нагревателей, имеющих вентилятор. Недостаток можно считать условным, поскольку в качественных моделях, вентилятор работает практически бесшумно;
• энергоемкость. Несмотря на то, что керамические приборы потребляют меньше электроэнергии чем другие типы обогревателей, счет за электричество при использовании керамического обогревателя заметно увеличивается;
• малая ремонтопригодность. Стоимость ремонта вышедшего из строя прибора довольно высока. В некоторых случаях целесообразнее заменить изделие.

На фоне перечисленных выше плюсов, минусы керамических обогревателей можно считать несущественными. Опубликованные в интернете отзывы покупателей полностью это подтверждают.

Устройство термопота

Ремонт термопота сложнее, чем восстановление работоспособности обычного электрочайника. Кроме нагревательного элемента и кнопки включения, есть устройство контроля температуры воды в резервуаре. Оно включает подогрев и при достижении заданного её уровня отключает ТЭН. Эта часть работает от сети 220 В.

Устройство термопота, основные части и их назначение

По идее, кипятить воду и поддерживать температуру может один нагревательный элемент. Но, если ТЭН будет небольшой мощности, греться вода будет долго. А если большой —  будет большой расход электроэнергии. Потому обычно ставят сдвоенный ТЭН — более и менее мощный. Первый используется для подогрева, второй — для поддержания температуры.

Схема термопота

По идее, кипятить воду и поддерживать температуру может один нагревательный элемент. Но, если ТЭН будет небольшой мощности, греться вода будет долго. А если большой — будет большой расход электроэнергии. Потому обычно ставят сдвоенный ТЭН — более и менее мощный. Первый используется для кипячения, второй — для поддержания температуры.

Кроме того, есть насос, который качает воду из резервуара. Если стоит электронасос, то обычно маломощный, с питанием 12 или 24 В постоянного тока. Следовательно, есть ещё преобразователь напряжения и он тоже может быть причиной поломки термопота.

Масляный радиатор не греет

В некоторых случаях масляный агрегат внешне исправен, но совершенно не нагревается. Распознать поломку можно даже по отсутствию характерных щелчков от корпуса — если их нет, это значит, что металл не расширяется под воздействием тепла.

Одна из распространенных причин неисправности масляного обогревателя — выход из строя предохранителя. Если при последнем использовании прибор испытал скачок напряжения, защитный элемент мог перегореть.

Ремонту предохранитель в обогревателе не подлежит, а вот поменять его достаточно просто. Схема выглядит так:

1. С прибора демонтируют боковую панель, выкрутив крепежные винты или отогнув защелки.
2. На внутренней стороне снятого блока находят предохранитель — обычно он расположен в месте соединения сетевого шнура с платой управления.
3. Деталь осматривают на предмет целостности. В большинстве случае предохранитель от скачка напряжения чернеет изнутри, оплавляется или разрывается.
4. Если деталь внешне исправна, ее прозванивают при помощи тестера и проверяют наличие электрической цепи.

Сгоревший предохранитель необходимо снять с посадочного места и приобрести точно такой же новый элемент. В масляный обогреватель его монтируют своими руками при помощи паяльника, а потом собирают прибор и включают в работу.

Перед ремонтом нужно изучить маркировку старого предохранителя, чтобы не ошибиться в покупке нового

Как заменить ТЭН в водонагревателе?

Для выполнения ремонтных работ пригодится отвертка, пассатижи, ключи, тестер, а также ветошь и салфетки. Процедура замены отслужившего ТЭНа в водонагревателе состоит из нескольких последовательно выполняемых шагов:

отключение водонагревателя от сети;слив из бака всей воды (описание процесса слива имеется в паспорте изделия);
демонтаж водонагревателя (можно провести замену, не снимая прибор со стены, если это удобно);
демонтаж колпака (внешней крышки), закрывающего электрическую часть бытового прибора;
откручивание болтов (гаек) фланца, удерживающего нагревательный элемент в процессе его эксплуатации;
аккуратное извлечение ТЭНа из емкости (рекомендуется проводить над ведром или тазом, чтобы избежать попадания воды с осадком на пол);
проверка работоспособности нагревательного элемента (осмотр, прозвон);
очистка внутреннего бака от накипи и его промывка струей воды;
установка нового нагревательного элемента той же мощности (рекомендуется приобретать запчасти в специализированных магазинах, обращая внимание на качество изготовления, так как подделки быстро перегорают);
правильное подключение всех соединительных проводов (при самостоятельной замене перед разборкой сфотографируйте все подключения);
установка защитного колпака;
подключение водонагревателя к водопроводу и электросети;
устранение протечек, если таковые имеются;
перевод выключателя в рабочее состояние после того, как бак полностью заполнится водой.

Процедура извлечения нагревательного элемента из корпуса накопительного водонагревателя не для белоручек. Бак и все внутренние детали промываются от накипи и выпавшего осадка

Магниевый анод крепится отдельно на фланце нагревательного элемента в непосредственной близости от него. При нагреве воды магний, являясь более активным металлом по сравнению с железом, вступает в электрохимические реакции с соединениями тяжелых металлов, находящихся в воде. Помимо этого магний, связывая кислород, выделяющийся в процессе нагрева воды, обеспечивает протекторную защиту оборудования.

Читать далее: Чем помыть холодильник внутри и снаружи лучшие средства инструктаж

Ремонтные работы выполняются примерно по тому же алгоритму, что и при замене ТЭНа в водонагревателе. Сначала отключают прибор от сети, затем перекрывают воду и сливают содержимое бака в канализацию. С помощью обычных инструментов снимают декоративную панель и добираются до фланца, на котором закреплен магниевый стержень и нагревательный элемент.

Вид нового магниевого анода и изношенного после непродолжительной эксплуатации накопительного водонагревателя. Чем жестче вода, тем быстрее разрушается данная деталь

Фланец снимается, анод осматривается и при обширных разрушениях заменяется новой деталью. При этом изношенный стержень выкручивают, а на освободившееся место вкручивают запасную часть, купленную в специализированном магазине. Промыв бак от накипи, проводят сборку оборудования в обратном порядке

Выбирая магниевый анод, обратите внимание на длину и диаметр детали, а также на размеры резьбовой шпильки

Виды обогревателей и схем включения

Обогреватели отличаются друг от друга электрическими схемами, видами ТЭНов, их количеством и наличием вентилятора принудительной циркуляции воздуха.

Самый простой обогреватель состоит из нагревательного элемента, шнура и вилки. Разобрать его придется только для замены или ремонта шнура или диагностики исправности нагревательного элемента. ТЭН проверяется измерением его сопротивления мультиметром. Оно должно быть не более 100 Ом (для обогревателя 500 Вт), с повышением мощности сопротивление уменьшается. Если мультиметр показывает обрыв, ТЭН заменяется на новый.

Обогреватель посложнее имеет выключатель или клавишу для включения питания. Иногда в клавишу добавляют лампочку, подсвечивающую ее при работе включенном приборе. Дополнительное усложнение ремонта в этом случае состоит в том, чтобы прозвонить тестером контакты выключателя во включенном положении. Прибор должен показать единицы Ом или ноль, если он показывает обрыв или сотни Ом и более – элемент нужно заменить. Если обогреватель жизненно необходим, выключатель исключается из цепи питания, надежно соединив провода между собой. Но со временем лучше его заменить, так как в этом случае неизбежно подгорят контакты розетки и вилки при включении прибора.

Схема простейшего обогревателя

Следующая схема дополнительно включает в себя термопредохранитель. Он выходит из строя при перегреве и требует замены. Но при этом стоит проанализировать причину его срабатывания: Был ли обогреватель накрыт чем-то и перегрет, либо эксплуатировался при повышенном напряжении. Собранный прибор нужно подключить к сети и опробовать в работе. Если срабатывание термопредохранителя повторится, придется поменять ТЭН. В некоторых моделях совместно с термопредохранителем подключается датчик наклона или датчик, отключающий прибор при попадании внутрь предметов.

Схема обогревателя с термопредохранителем

В некоторых обогревателях для регулировки их мощности применяются два ТЭНа. Для их переключения используются либо две клавиши, либо переключатель. ТЭНы устанавливают на разные мощности, тогда при включении одного из них или обоих вместе можно получить три различные мощности обогревателя.

Проверять здесь необходимо каждый из обогревателей и их выключатели питания.

Схема обогревателя с двумя ТЭНами

Следующая схема относится к тепловентиляторам. Помимо ТЭНов с них установлен электродвигатель с крыльчаткой вентилятора, направляющий теплый воздух в нужном направлении.

ТЭНы в таком обогревателе не могут работать без обдува. В случае неисправности (остановки) вентилятора они отключаются самовосстанавливающимся термопредохранителем.

Если питание на вентилятор приходит, а лопасти не крутятся, то его придется заменить.

Схема тепловентилятора

Проверка ключевых узлов обогревателя

Отметим сразу, обогреватели отличаются по принципу работы и применяемым деталям. Для проверки работоспособности большинства узлов нужны навыки пользования мультиметром и понятия об устройстве электрических цепей. Поэтому затронем самые простые вещи, доступные среднестатистическому пользователю:

1. Предохранители. Первое, что проверяется – целостность предохранителей. В некоторых моделях нагревателей эти элементы спрятаны внутри, доступ снаружи невозможен.
2. Датчик положения. Присутствует у большинства мощных тепловентиляторов и у некоторых моделей масляных обогревателей. Проверка проста: если датчик рабочий, то при наклоне устройства он размыкает цепь. В вертикальном положении – сопротивление почти нулевое. Проверку можно провести любой прозвонкой. Если датчик сломан, он меняется целиком.
3. Регулятор. Нагар и окислы в регуляторах температуры – частая причина отказа работы обогревателей. Элементы необходимо разобрать, тщательно все зачистить мелкой шкуркой, протереть спиртом.
4. Термодатчик, терморегулятор. Устройство термодатчика достаточно простое. Внутри механического блока, ответственного за размыкание цепи при определенной температуре, находится биметаллическая пластина. Нужно поставить регулятор на минимум, достать элемент, осмотреть на наличие следов нагара, трещин, расслоений, любых окислов и налета. При их наличии пластину следует заменить.
5. Кварцевый резонатор. Присутствует у керамических обогревателей, изменение его параметров развивается со временем, в результате чего устройство перестает подчиняться регуляторам. Деталь необходимо заменить, другой ремонт обогревателя невозможен.

Для ликвидации иных поломок необходим опыт проведения электрических работ, умение тестировать параметры ТЭНа, обмоток двигателя, пусковых емкостей и состояние других узлов. Поэтому останавливаться подробно нерационально, тем более, что каждый класс обогревателей имеет свои особенности.

Рекомендации

Говоря о рекомендациях по ремонту обогревателей рассматриваемого типа, следует привести несколько полезных советов профессионалов.

• Ни в коем случае не заливайте новое масло в старое, если ранее была обнаружена течь в обогревателе. Ряд пользователей часто пренебрегает этим моментом, по причине чего обогреватель не только выходит из строя, но и может нанести травму людям, что его эксплуатируют.
• А также не следует проводить ремонт при подключенном в розетку устройстве. Это может стать причиной удара током или получения ожога в результате сильного нагрева устройства.
• Нельзя использовать некачественные комплектующие при замене каких-либо частей. Лучше не экономить и приобрести деталь от известного бренда, которая, действительно, прослужит долго.
• Не стоит пренебрегать услугами специалиста, если вы не уверены в том, что сможете починить такое устройство самостоятельно.

О том, как устранить неисправности маслянного обогревателя, смотрите в следующем видео.

Современные автомобильные радиаторы требуют бережного обращения и пристального внимания. Для достижения высоких показателей теплопроводимости (а также малых размеров и массы теплообменников) в их конструкции используются трубки из мягких металлов.

Устройство керамического обогревателя

В конструкцию подобных обогревательных систем входят керамические нагреватели в виде плиты, при помощи которой и нагревается помещение. Сам корпус аппарата заливается специальной глазурью, защищающей устройство от попадания влаги, а также предупреждающей появление коррозии. У конверторных моделей дополнительно встраивается миниатюрный вентилятор.

Инфракрасные керамические обогреватели устроены немного иначе. В зависимости от модели прибор может быть оборудован проволокой, спиралью либо кабелем, которые обеспечивают высокое сопротивление, но при этом устойчивы к резким перепадам температуры. Что касается диапазона волн, то он у них средний. Такое оборудование принято считать «темным» излучателем, то есть в темное время суток он не светится. Сами излучатели подразделяются на следующие формы:

• сферическая;
• плоская;
• керамическая;
• инфракрасная.
