Когда необходима установка вентиляции в ванной и туалете?

Подключение вентилятора в ванной к выключателю

Параллельное подключение вентилятора в ванной

Электрический вентилятор подсоединяют к питающей линии не напрямую, а через тумблер или переключатель. Обычно нет надобности в непрерывной его работе, особенно летом, когда можно открыть окно и сделать проветривание ванной комнаты. Выключатели бывают одинарные, сдвоенные и многоклавишные. Для организации работы электродвигателя с крыльчаткой достаточно первых двух вариантов.

Отдельный тумблер для устройства

Наиболее оптимальным вариантом будет установить отдельный переключатель на вентоотсос.

Можно включить электровентилятор в любое время и не использовать строго с включенным светом, как в варианте с параллельным питанием от лампочки.
Осуществляя ремонт прибора, легче отсоединить его от напряжения в целях безопасности.

Не всегда можно реализовать такую схему подключения к выключателю вентилятора, если в помещении имеется отделка, поэтому провода закладывают на этапе строительства. Отдельный переключатель – это дополнительные расходы и нужно найти свободное место для его установки.

Подключение через одноклавишный выключатель

Подключение вентилятора к выключателю позволяет пользоваться вытяжкой без включения света

Если в душевой уже положена плитка, и снимать ее не представляется возможным, при этом нужно сделать подвод электрического питания, можно поступить просто – взять питание от лампочки освещения, подсоединившись к ней параллельно. Тогда вентоотсос будет работать одновременно со светом. Провода можно подать от светильника по пластиковому коробу.

Этот вариант хорош и с экономической точки зрения, так как не нужно тратиться на дополнительный переключатель, кабеля пойдет меньше. Единственным недостатком здесь будет сам принцип работы – только когда горит свет. Это неудобно, так как ощущаются сквозняки во время банных процедур, иногда приходится оставлять свет, чтобы полностью удалить из комнаты влажный пар.

Применение двухклавишного выключателя

На этапе проектирования установки вентилятора в ванной можно сразу предусмотреть линию для питания электроприбора от сдвоенного переключателя, на котором будет висеть еще и освещение. Это удобно и выгодно, так как тумблер с двумя клавишами стоит немногим дороже одноклавишного и дешевле, нежели два отдельных коммутационных элемента. В остальном все преимущества, которые присущи отдельному питанию вытяжки, здесь также имеют место

Важно только помнить, на какой клавише находится какая линия, чтобы не путаться и не оставлять свет, думая, что это работает продув

Подключение вентилятора с таймером

Устройства со встроенным таймером могут функционировать по следующей схеме:

Включаться в тот момент, когда загорается лампочка и прекращать свою работу по истечении определенного времени после выключения света. Задержка в этом случае может быть фиксированной либо настраиваемой.
Запуск двигателя осуществляется после затухания лампы.

Последний вариант более комфортный, так как избавляет жильцов от неудобств, в плане сквозняков и шума работающего агрегата в момент использования ванной или туалета. Для реализации проекта вытяжки с таймером необходим трехжильный кабель, где две линии являются питающими, а один провод – сигнальный.

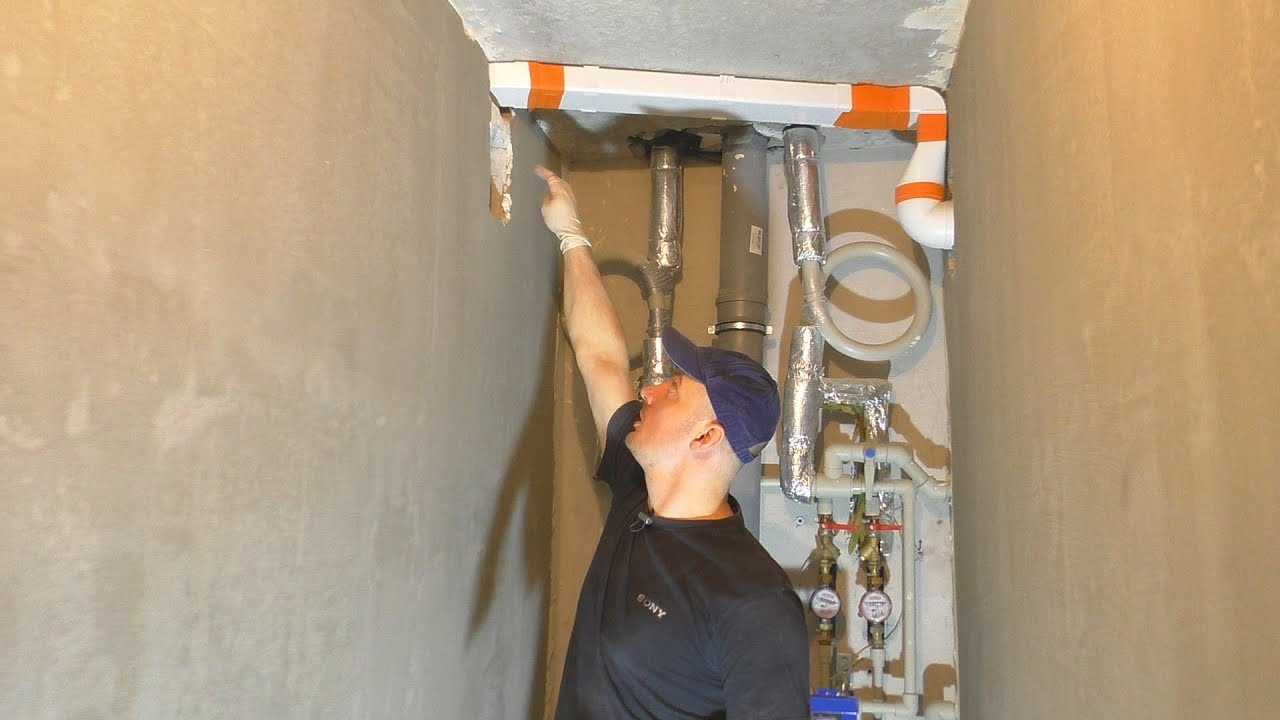

Как проверить естественную вентиляцию

Естественная вентиляция в ванной – пар удаляется через вытяжной клапан

Если в проекте здания заложена естественная система вентиляции, возможно, обустраивать еще и принудительную вытяжку не нужно. Чтобы в этом убедиться, необходимо проверить конструкцию на работоспособность. Методы проверки состоят в следующем:

Проверка тяги в канале. Для этого зажигают спичку и подносят ко входу канала. Если пламя будет устремляться в сторону отверстия, тяга имеется. Проводить контроль рекомендовано в теплую маловетреную погоду, когда параметры перепада давления всегда на минимуме.
Анализ эффективности высушивания помещения. В этих целях душевую наполняют паром: открывают горячую воду через рассеиватель и некоторое время ее спускают. Далее смотрят, насколько обильно образуются капли воды на стенах помещения и как долго она не просыхает.

Назначение вентиляции в помещении

Практическое значение вентиляции в ванной комнате огромно. Если он плохо функционирует, может начать образовываться плесень.

В местах скопления конденсата быстро образуются гнезда плесени. Косметический ремонт лишь временно устранит проблему, но не решит ее полностью.

Также, если вентиляция не работает должным образом или работает неправильно:

Воздух становится насыщенным загрязняющими веществами;
Концентрация углекислого газа увеличивается;
Появляется ощущение сырости и плесени;
Скапливается пыль и другие аллергены;
Ухудшается тонус тела;
апатия и потеря общей физической формы;
Иммунная система ослаблена;
Конденсация водяного пара может привести к отслаиванию плитки, приклеенной к гипсокартонному основанию.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

сам вытяжной вентилятор с таймером

Конструкции и принцип действия

В зависимости от предполагаемых задач и условий эксплуатации может потребоваться выбор модели вентилятора определенной конструкции. Классификация вытяжных вентиляторов для помещений ведется по принципу действия и варианту установки. В соответствии с поставленной задачей можно выбрать устройство одного из двух видов:

Осевой вентилятор. Наиболее известная разновидность, имеющая самую простую конструкцию. Перемещение воздушных масс осуществляется с помощью крыльчатки, на которой под углом установлены лопасти. Лопасти, вращающиеся в цилиндрическом кожухе, захватывают воздух и толкают его в осевом направлении. Этот способ характеризуется высокой производительностью работы, поскольку позволяет перегонять существенные объемы воздуха за небольшой промежуток времени. Основной недостаток такой конструкции — неспособность справляться с большими аэродинамическими нагрузками. Осевые модели могут эффективно работать только совместно с воздуховодами большого диаметра, не загрязненными существенным количеством отходов. Если здание высокое, то на нижних этажах устройства такой конструкции могут не справляться с поставленными задачами.
Центробежный вентилятор. Имеет более сложную конструкцию, которая раньше встречалась только в составе промышленных вентиляционных систем. Корпус устройства выполнен в виде спирального кожуха. Внутри на валу установлено колесо с закрепленными на цилиндрической поверхности лопатками. Ключевое значение в работе устройства имеет форма кожуха. В процессе работы воздух захватывается лопатками и начинает движение от оси вращения к периферии. Одновременно происходит увеличение давления в результате сжатия воздушной смеси. Под действием вращения и центробежных сил сжатый воздух движется по спирали кожуха и выбрасывается в выходное отверстие, соединенное с вентиляционным каналом. Подобный принцип устройства не может обеспечить высокую производительность, зато создает приемлемое давление, позволяющее протолкнуть отработанный воздух даже в узкий и загрязненный воздуховод. Устройства именно такого типа рекомендованы для установки на нижних этажах зданий.

Существуют и менее значимые отличия в конструкции устройств. В центробежных вентиляторах лопатки могут быть наклонены как в направлении вращения колеса, так и против него. Смотрящие назад лопатки позволят добиться экономии электроэнергии. Лопатки, загнутые вперед, обеспечивают большее давление, за счет этого повышается эффективность работы. Если в экономии электричества нет необходимости, при одинаковой производительности модель с наклоненными вперед лопатками может иметь меньший диаметр колеса или более низкую скорость вращения. Таким способом можно снизить уровень шума.

Принципиальное значение имеет и конфигурация устройства, которая выбирается в соответствии с предполагаемым способом монтажа. Вентиляторы обоих принципов действия могут иметь два исполнения:

Для наружной установки. Чаще всего используется именно это разновидность. Устройство размещается в отверстии воздуховода. Снаружи механизм закрывается декоративной решеткой. Основной недостаток такого способа размещения — увеличенный уровень шума в процессе работы.
Канальные. Конструкция предполагает размещение внутри вентиляционного канала. Чем дальше устройство находится от вентиляционной решетки, тем ниже шум в помещении. Эта особенность позволяет устанавливать устройства повышенной мощности, не опасаясь возникновения чрезмерно громкого шума. Недостаток устройств этого вида заключается в увеличенной сложности монтажа. Иногда форма и конфигурация воздуховодов не позволяют устанавливать канальные модели.

https://youtube.com/watch?v=HT0f5Wo3xBw

Виды вентиляции

Все вентиляционные системы жилых и нежилых помещений по способу перемещения воздуха разделяют на два вида: естественные и принудительные. Далее немного подробнее о каждой из них.

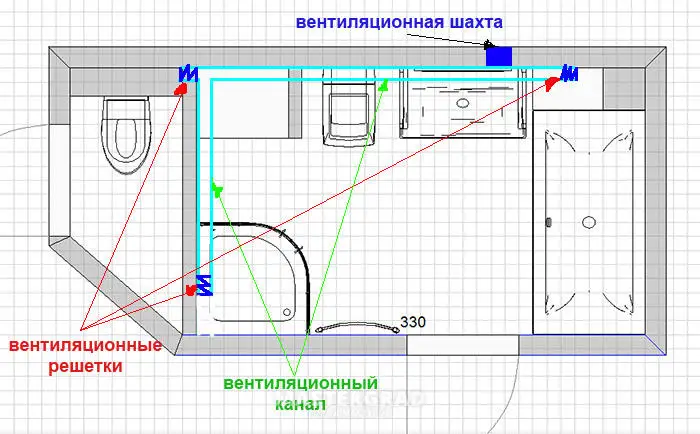

Естественная вентиляция. Эта система вентилирования создается на этапе создания проекта дома. Естественная вентиляция представляет собой специально созданные каналы из труб, пластика или кирпича, проходящие по некоторым помещениям и выходящие, как правило, на чердак или крышу. Свежий воздух при этом попадает из щелей в окнах и дверях, а затем удаляется естественным путем через вытяжное отверстие в вентиляционный канал.

Естественная циркуляция воздуха

Существенным недостатком данного вида вентиляции является высокая зависимость от внешних факторов – погодных условий, скорости ветра, температуры, при отсутствии (или присутствии) которых она попросту перестает работать. Чего нельзя сказать о следующем виде вентиляции.

Принудительная вентиляция. Она обычно применяется тогда, когда естественная вентиляция перестает работать или ее недостаточно. Принцип ее прост: в вентиляционное отверстие санузла монтируется специальный прибор, который искусственно создает тягу, обеспечивая помещение свежим воздухом вне зависимости от внешних факторов, погодных условий или загрязненности каналов. Кроме этого, в системах искусственной вентиляции могут присутствовать различные фильтры, охладители, нагреватели, которые дополнительно расширят ее возможности.

Подключение вентилятора к системе электричества

То, насколько удобным и производительным будет вентилятор, зависит, прежде всего, от его функциональных и ряда технических характеристик. Влияет на эти показатели и метод включения. Существует несколько доступных схем подключения вытяжных агрегатов в ванной комнате. При выборе конкретного решения вам нужно будет хорошо подумать. Рассмотрите особенности наиболее распространенных способов включения.

Инструменты для монтажа вентиляции.

Прежде всего, это включение при помощи шнура. Многие модели вентиляторов оснащаются включателем, встроенным в корпус. И в большинстве случаев это шнур, выходящий из корпуса. Пользователь дергает за такой шнурок — вентилятор включается/выключается.

Но подобные модели удобны далеко не всегда. Чаще всего монтаж вентиляторов выполняется под потолком либо в различных других труднодоступных местах. И если ремонт в помещении еще не завершен, то вместо шнура вы можете установить выключатель в любом месте. Для этого от вентилятора прокладывается отдельная проводка и прячется под облицовочным материалом.

Существуют модели, соединяющиеся с источником освещения. Включаться они будут при включении освещения в ванной. Выключаться тоже вместе с ним. То есть два устройства попросту подключаются к одному выключателю. Но есть у таких устройств ряд недостатков. К примеру, вентилятор может не успеть в достаточной мере обновить воздух, пока вы будете в ванной. Помимо этого, если ночью кому-нибудь нужно будет сходить в туалет, шум прибора разбудит всех домочадцев.

Если в вашей ванной комнате нет постоянной сырости и вытяжной вентилятор устанавливается исключительно для нормализации влажности воздуха после приема ванны или душа, то вентилятор можно подключить на отдельный выключатель. Это очень удобно. Кнопку включения/выключения можно расположить рядом с выключателями для источников освещения санузла.

Схема подключения вентилятора к электрической проводке.

Наиболее удобны в эксплуатации вентиляторы с системой автоматического включения/выключения. Подобные модели оснащаются датчиком уровня влажности воздуха или движения.

Вентилятор включается, когда в ванной влажность воздуха поднимается выше допустимого значения или же когда в нее входят люди. Выключение срабатывает по таймеру. Методика очень удобная, но сравнительно дорогостоящая, поэтому и не такая популярная, как вышеописанные аналоги.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

один спускается вниз к переключателю (Выкл)

второй — это питание приходящее с распредщитка (Гр.Осв)

третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

L-фаза питания

T-фаза для управления вытяжкой посредством таймера

N-ноль

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

фазную жилу питания L — к клемме с аналогичной маркировкой

фазу таймера вентилятора — на средний контакт с надписью Т

нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T. Тогда девайс будет работать только при включении и отключении клавиш света

Ни о какой автоматике и задержке времени здесь речи быть не может

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

либо отверстия расположены близко от края плитки

либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Типы вентиляции

Чтобы проверить, как работает естественная вытяжка в санузле, специалисты рекомендуют приложить к вытяжному отверстию лист бумаги. Если поток воздуха его удерживает, то система работает нормально, если же лист падает, то следует задуматься о ее улучшении. Но с помощью этого несложного теста полностью оценить ее работоспособность не удастся. Работа естественной вентиляции основана на разнице температур на улице и внутри помещения, поэтому во время летней жары она не функционирует.

Чтобы организовать в туалете принудительную вентиляцию, нужно разобраться в том, как работают вытяжные устройства. Существуют два вида вентиляционных систем:

Естественная, работающая на перепаде температур. Холодный воздух с улицы через вытяжное отверстие поступает в помещение и вытесняет отработанные влажные газы.
Принудительная, основанная на работе электроприборов. Вентилятор нагнетает воздушные потоки снаружи либо выводит отработанный воздух в воздуховод, а чистый на его место поступает естественным путем.

Естественная, работающая на перепаде температур. Холодный воздух с улицы через вытяжное отверстие поступает в помещение и вытесняет отработанные влажные газы.
Принудительная, основанная на работе электроприборов. Вентилятор нагнетает воздушные потоки снаружи либо выводит отработанный воздух в воздуховод, а чистый на его место поступает естественным путем.

Если шахту для естественной вентиляции оборудуют во время строительства, то принудительную вытяжку можно организовать в любое время. Ее устраивают в следующих случаях:

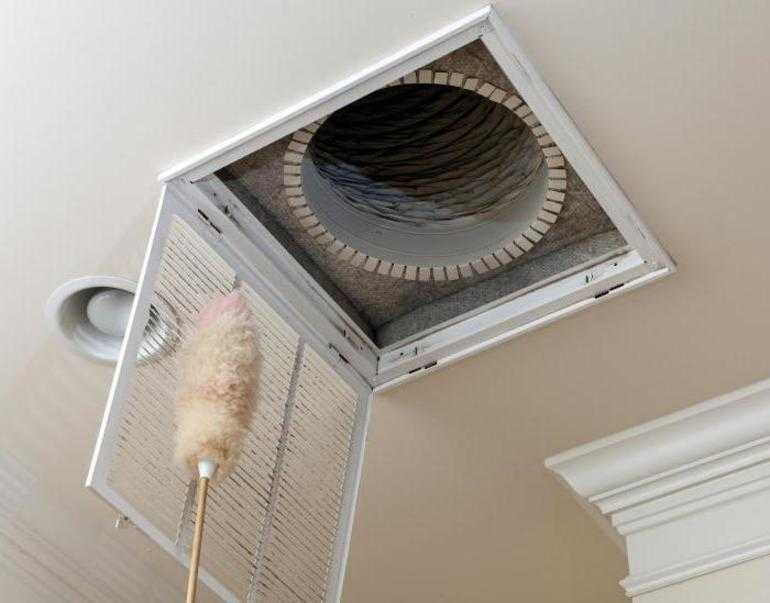

вытяжные каналы засорены и не справляются с работой;
приток и отток воздуха по какой-то причине затруднен;
в доме присутствует мощная обратная тяга, возвращающая отработанный воздух со всеми загрязнениями;
произведена перепланировка помещений.

Выбираем схему подключения

Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

параллельно освещению;
отдельным выключателем;
через таймер или датчик.

От лампочки

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.

Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время.

От выключателя

Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее.

Через автоматику

В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности. Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.

Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.

Рассмотрим варианты подключения вентиляционного устройства
