Как установить оконный кондиционер самостоятельно

Как установить оконный кондиционер

Установка оконного кондиционера своими руками:

1. Подготовка оконного проема

В проеме окна любого типа всегда можно найти наилучшей участок для установки кондиционера:

•  снимите стекло;
•  вставьте «перемычку»
•  вырежьте стекло по нужному размеру.

Если оборудование монтируется в стену:

•  пробурите отверстия в стене;
•  сделайте на ней разметку для фиксации техники;
•  начертите соответствующие кондиционеру линии;
•  при помощи дрели просверлите вовнутрь контура отверстия на расстоянии 500 мм от линий;
•  вмонтируйте кронштейн и корпус кондиционера.

Рекомендации:

• если техника устанавливается в проеме окна, имеющего расстояние между рамами более 25 см, то эксплуатация кондиционера возможна лишь при наличии в наружной раме форточки;
• если оборудование монтируется в стену, то ее толщина не должна быть больше 0,25 м.

2. Сегодня, представленные на рынке модели кондиционеров, позволяют создавать их монтаж даже при отсутствии доступа наружу и не открывающихся окнах. Это производится благодаря тому, что из корпуса вынимается весь механизм, и он фиксируется к стене или кронштейну. Для обеспечения нормального стока воды задняя корпусная часть должна быть немного наклонена вниз, а правая и левая должны располагаться на одном уровне. Участки соединения необходимо загерметизировать. Если стены в помещении не очень прочные, то кронштейн кондиционера можно опереть на пол.

3. Соберите кондиционер в корпус. Если же при транспортировке для защиты вентилятора и компрессора использовались прокладки для амортизации, то их необходимо устранить. После монтажа техники в корпус, удостоверьтесь в том, что ее задняя часть немного наклонена вниз. Для 12, 9 и 7 модели уклон должен быть 0,65 см, а для 24 и 18 — 1 см.

Образовавшиеся зазоры между кондиционером, стеной и корпусом необходимо заделать герметиком и поролоном. Затем можно закрасить поврежденные участки.

4. Монтаж дренажного шланга

Поскольку при функционировании кондиционера воздух в помещении охлаждается, влага начинает конденсироваться. Поэтому если не подключить данное оборудование, вода начнет капать из сливного отверстия наружу. В том случае, если дренажный шланг изгибается, проверьте отсутствие воздушной пробки. Не допускайте соприкосновение трубки с поверхностью земли и уровнем воды в емкости.

5. Электропитание кондиционера оконного типа:

• данную технику обязательно следует заземлять, при этом клеммы и провод должны быть прочно зафиксированы;
• все оборудование для электропроводки должно соответствовать ГОСТам, монтажной инструкции и стандартам безопасности;
• для питания кондиционера следует создать отдельную линию с независимым от базового предохранителя автоматом;
• напряжение питания данной техники должно быть от 90%-110%;
• емкостный ток выключателя в 1,5 раза должен превышать максимально потребляемый ток самого оборудования.

По завершению монтажной деятельности внимательно проверьте свою работу и лишь, затем включайте кондиционер. Если у вас нет возможности решить какую-либо проблему, то обратитесь за помощью к специалистам.

Установка оконного кондиционера своими руками видео:

Пример подбора оборудования

Как подбирается оборудование и рассчитывается принудительная вентиляция в квартире с пластиковыми окнами? Работа происходит в несколько этапов:

• определяется воздухообмен для каждой комнаты (для этого используют нормативные документы);
• выбирается тип оборудования и его состав;
• проектируется разводка воздуховодов и места размещения установок.

Проведем оценочный подбор принудительной вентиляции для квартиры с пластиковыми окнами площадью 69,5 кв. м. По нормам воздухообмена определяем нужное количество воздуха для каждой комнаты. С учетом того, что проживает там 4 человека:

Оконный кондиционер и деревянные окна

Форточные модели кондиционеров представляют собой несложное оборудование, в основном корпусе которых и располагаются все составляющие. Установка такого прибора производится как в поверхность стены, так и в окно. Многие такие блоки имеют компрессор, функционирующий по принципу цикличности. Управляемый термодатчиком, он может самостоятельно включаться и выключаться. Термодатчики бывают как электронного типа, так и сильфонными.

Установить оконный кондиционер в деревянное окно намного проще, чем в некоторые пластиковые. Представляя собой аппарат одиночный, то есть, моноблок, он все же прекрасно справляется со всеми возложенными на него функциями. К тому же, современные модели могут быть снабжены дополнительными функциями, такими, как обогрев и увлажнение. В деревянные оконные системы смонтировать моноблок кондиционирования воздуха несложно. Специальных инструментов эта работа не требует, как и наличия опыта в данной сфере.

Главным является выбор подходящего места для установки аппарата. Это должен быть тот участок на наружной стене, где блок будет максимально защищен от снега, дождя и грязи. В крайнем случае, при отсутствии такой ниши, можно соорудить декоративный козырек для защиты кондиционера.

Необходимо помнить, что вмуровывать в стену кондиционер категорически запрещено, как и закрывать его со всех сторон коробом-защитой. Моноблок обязательно должен со всех сторон обдуваться воздухом. Изготовив металлическую рамку из профиля толщиной, соответствующей весу и массивности модели, ее устанавливают в оконный проем. Измерив кондиционер, в окне следует вырезать проем чуть больший, чем размеры прибора. После того, как аппарат будет установлен, все оставшиеся щели следует тщательно заделать монтажной пеной.

Кратко об особенностях оконного кондиционера

Оконный климатический агрегат необязательно устанавливать именно в деревянную оконную коробку или пластиковый стеклопакет. Такой кондиционер превосходно можно вмонтировать в стену или дверь, ведущую в сад. Но окна по праву считаются наиболее подходящим для него местом, учитывая особенности конструкции.

В оконных климатических системах наружная часть помещена вместе с компрессорным блоком в один корпус. Потому, как мы уже писали, нет необходимости соединять их трубами и сверлить для этих целей стены, прокладывать в них борозды для устройства трассы. К тому же такая конструкция исключает утечки фреона, происходящие из-за разгерметизации рабочих трасс.

В оконном кондиционере все функциональные составляющие расположены в одном корпусе, благодаря чему отпадает необходимость в прокладке трассы, соединяющей в обычных системах два блока

Но отметим сразу, что размещение обеих функциональных составляющих в одном корпусе не отменяет необходимости часть системы устанавливать на улице, чтобы оборудование смогло свободно захватывать воздух с улицы для переработки и поставки холода или тепла (в зависимости от сезона) в обрабатываемое помещение.

Для того чтобы захват воздуха был полноценным фактически треть прибора или даже его половина должна находиться за пределами ограждающей конструкции. То есть установка должна быть произведена так, чтобы воздухозаборная решетка полностью оказалась за стенкой или оконной рамой. В итоге увесистая часть корпуса оказывается снаружи.

Моноблочное оборудование в оконном проеме или иной конструкции нужно расположить так, чтобы в водозаборные решетки смог свободно поступать свежий воздух с улицы

Так как полностью установить кондиционер на подоконник пластикового окна не получится, то для его наружной части сооружают разнообразные опорные конструкции. Их задача заключается в приеме нагрузки пусть и не тяжелого, но все же обладающего достаточно серьезным весом, оборудования.

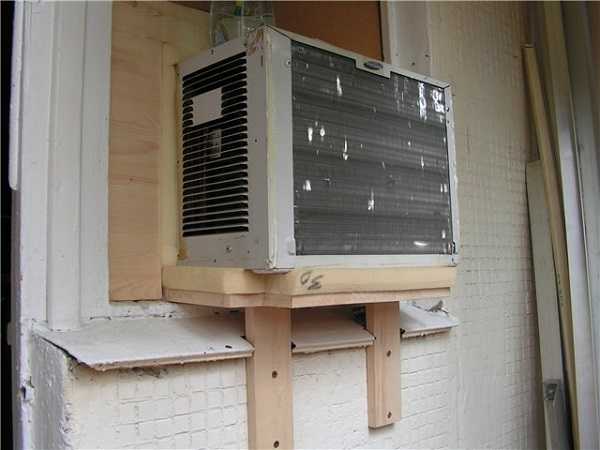

В качестве поддерживающих конструкций чаще всего используются стеновые кронштейны, закрепленные анкерными болтами в стене. Реже для удерживания климатических агрегатов сооружают площадки, которые опираются на подоконник или на те же кронштейны. Еще реже – подоконник надстраивается в сторону улицы.

Способ установки моноблочного оконного кондиционера

Монтаж оконного моноблока вместо форточки

Заполнение свободного пространства

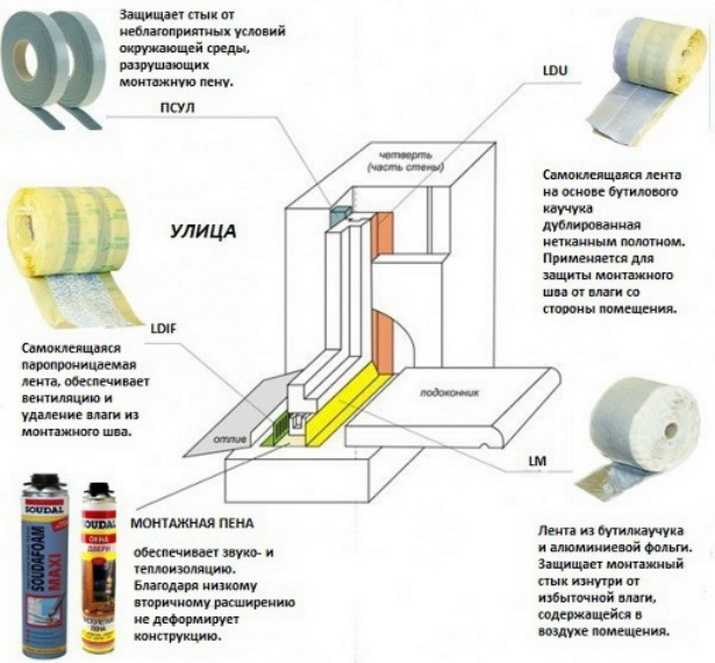

Укладка уплотнительной ленты

Не рекомендовано ставить оконный кондиционер в окно или иную конструкцию, освещаемую солнцем напрямую. Электрическим узлам и пластиковым деталям категорически нельзя нагреваться. Если другого выхода нет, то для оборудования требуется устроить навес, исключающий воздействие лучей, а заодно и дождя, да и снега.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Полезные советы при установке

Располагать кондиционер желательно так, чтобы прямой поток воздуха не попадал на кровать, непосредственно на диван, являющийся местом отдыха, на рабочую или игровую зону. В идеальном варианте разместить устройство по центру, чтобы обеспечить максимально оптимальную циркуляцию воздуха в помещении.

Часть кондиционера, выступающую на улицу необходимо защитить от попадающих на нее атмосферных осадков. Для этого вполне подойдет самый простейший козырек.

Сегодня для упрощения работы по установке в любом строительном магазине можно купить специальный комплект для установки прибора. Он включает и специальный металлический корпус, в который потом будет установлен кондиционер.

Обязательно позаботьтесь о качественном заземлении сложного в работе устройства. Это позволит обезопасить и помещение, и кондиционер от перепадов напряжения в сети.

Перед покупкой той или иной модели желательно самостоятельно произвести расчет необходимой мощности кондиционера. Здесь данный параметр будет зависеть от площади комнаты, высоты потолков. И устройство следует покупать обязательно с запасом мощности. Это обусловлено тем, что даже каждый человек выделяет определенное количество тепловой энергии. А еще есть окна, которые выходя на солнечную сторону, также способствуют дополнительному нагреву помещения.

Оконный кондиционер-схема,принцип работы

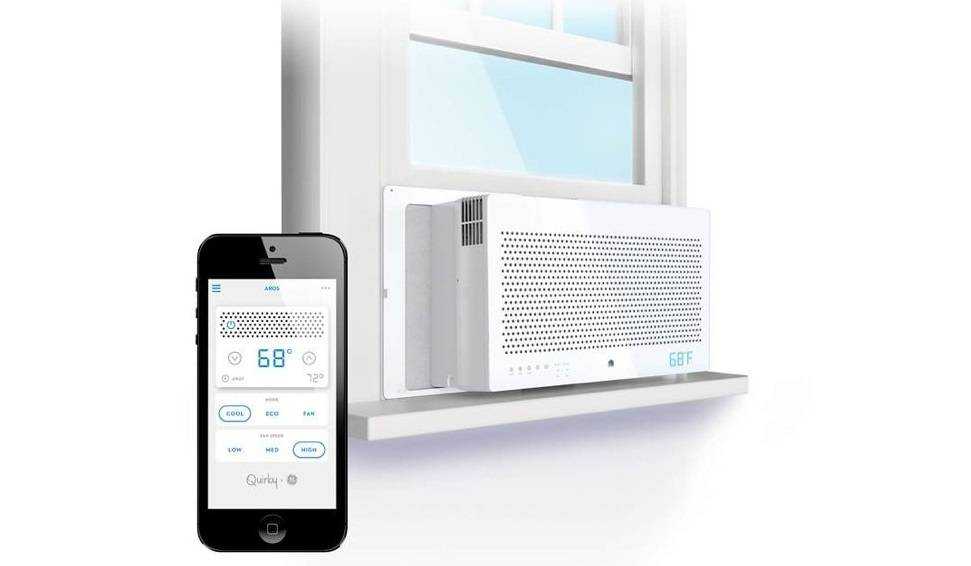

 Оконный кондиционер представляет из себя моноблок, который монтируется в оконный проем помещения. Такой тип кондиционера особенно удобен, когда нужно быстро и оперативно смонтировать технику самостоятельно.

  В жаркое время, когда период ожидания монтажа кондиционера затягивается как целая вечность, оконник будет лучшим решением. В настоящее время многие производители предлагают целый модельный ряд таких кондиционеров, которые отличаются мощностью, набором функций.    Так LG предлагает недорогие бытовые варианты мощностью охлаждения 3 кВТ. Такая модель хоть и шумная, как все оконные кондиционеры, но прекрасно справляется с охлаждением комнаты метров 20.    На нашем сайте представлены оконники любых мощностей, так что Вам будет нетрудно выбрать именно то, что нужно вам.    Если Вы решили приобрести оконный кондиционер:    1. После того как кондиционер смонтирован, позаботьтесь о том, чтобы его внешняя панель не было загорожена, шторами, занавесками или жалюзи. При несоблюдении этого оконник буде создавать чудесный микроклимат между шторами и окном, а не в помещении, для которого он был куплен.    2. При монтаже проследите, чтобы не было зазоров между блоком кондиционера и оконной рамой. Иначе недостаточная герметичность приведет к тому, что Вы будете охлаждать улицу, а не свое помещение.    3. Пластиковое окно – не друг оконника, так как монтаж в окно ПВХ – сложная задача, нет уверенности, что она будет выполнена.    4.Оконник шумит, учитывайте это !

Моноблочный кондиционер, который монтируется в оконный проем или тонкую стену.

Основные режимы и опции

Осуществляют охлаждение, осушение, грубую очистку воздуха. Некоторые модели осуществляют нагрев и подмес воздуха с улицы (либо его вытяжку).

Преимущества

Среди преимуществ, низкая цена и простота установки. К тому же оконные кондиционеры имеют еще одно преимущество – большинство из них способно осуществлять частичную вытяжку, пропускаемого через аппарат воздуха. В этом случае приток свежего воздуха в помещение происходит через не плотности в дверях и окнах.

Недостатки

К недостаткам следует отнести высокий уровень шума и отсутствие свободы выбора места установки. Регулировка температуры, тем более ее установка не возможна (осуществляется только регулировка мощности кондиционера). Устанавливая оконный кондиционер нужно помнить, что на расстоянии полтора-два метра от него в направлении выброса холодного (нагретого) воздуха лучше не садиться.

Рекомендации к применению

В России “оконники” используются в основном для кондиционирования уличных торговых павильонов и государственных малобюджетных учереждений.

Особенности монтажа

Для монтажа оконного кондиционера не требует специальных навыков и инструментов, а потому установить его может даже начинающий столяр. Главное – избежать перекоса и не оставлять щелей между корпусом кондиционера и оконной рамой.

Приобретая оконный кондиционер надо помнить следующее:

Его нельзя загораживать плотными шторами или жалюзи. В этом случае кондиционер будет создавать комфорт не в помещении, а в пространстве между окном и шторами.

Выбирая оконный кондиционер, необходимо удостовериться, что его ширина меньше ширины окна. При монтаже в стеклопакеты, следует отверстие для кондиционера делать заранее при изготовлении окон. Если в вашем доме или офисе уже установлены витражи или стеклопакеты в рамах из ПВХ или алюминия, монтаж оконного кондиционера может стать “золотым”. К тому же, в этом случае кондиционер не сможет работать “на вытяжку”. При значительной ширине межрамного пространства (например витрины) установка оконного кондиционера может быть крайне затруднительной. Также в случае остекления большой площади, либо при значительной толщине стекол.

Обработан

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией.

Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

Следующим шагом будет установка решетки.

Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Заправка оконных кондиционеров

Перед тем, как заправить агрегат, необходимо понять, нужна ли ему дозаправка? В большинстве случаев оконные устройства не нуждаются в регулярной дозаправке благодаря особенностям конструкции. Здесь все соединения запаяны, что уменьшает риск протечки фреона.

Самостоятельно заправить прибор вряд ли получится – для этого обратитесь в специализированную фирму. Мастера отыщут место протечки, запаяют его, предварительно наполнив медную трубку фреоном.

Кондиционеры на окно считаются долговечными приборами. Они легко устанавливаются в раму пластикового или деревянного окна, просты в эксплуатации и не требуют дозаправки. Такие агрегаты станут эффективным помощником при борьбе с жарой в летнее время года.

Отличная статья 1

Еще больше интересного:

Монтаж оконного кондиционера

Есть два варианта, как установить оконный кондиционер: заказать новый стеклопакет по размерам имеющегося прибора или вырезать отверстие вручную. Второй вариант возможен тогда, если мы закажем сэндвич вставку для стеклопакета.

Отверстие в сэндвич панели вырезают по размерам металлической рамы из уголка, которую покупают отдельно. Закрепление рамки – самый ответственный этап, так как она будет нести на себе вес всего моноблока.

Во время монтажа кондиционера, с помощью уровня, проверяем сторону наклона. Правильная установка предполагает перекос изделия в сторону, выходящую на улицу для беспрепятственного стекания конденсата.

Если наш кондиционер оснащен специальным кожухом от производителя, тогда необходимость покупки рамы отпадает, кожух полностью ее заменяет.

Вставив моноблок в стеклопакет, необходимо позаботиться о защите наружной части от промокания и попадания прямых солнечных лучей, для этого можно сделать козырек или навес. Ни в коем случае не оборачивать и не обшивать корпус полностью, так как не будет происходить воздухообмен, а прибор просто выйдет из строя при первой же попытке эксплуатации.

Во время работы моноблока нельзя закрывать жалюзи, шторы или ставить преграды на пути подаваемого потока воздуха, так падает эффективность работы и преждевременно изнашивается вентилятор.

Аналогично того, как монтируется оконный кондиционер, может быть проведена установка мобильного кондиционера в пластиковое окно, видео в конце статьи предлагает альтернативный вариант замене стеклопакета с сэндвич панелью.

Мобильный кондиционер

В сюжете предлагается менять стеклопакет только на летний период. Причем замена проводится на обработанный лист оргстекла, в котором прорезано отверстие для воздуховода кондиционера.

Оригинальный стеклопакет демонтируется и хранится до того, как потребность в использовании кондиционера отпадет. Аналогично оргстекло хранится до момента, пока снова не понадобится воспользоваться климатической техникой. В этом случае нам просто нужно почитать статью о том, как заменить стекло в пластиковом окне.

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

1/4 – 16-20Нм

3/8 – 35-45Нм

1/2 – 45-55Нм

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ошибка №8 Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Ошибка №9 Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

Способы установки мобильного кондиционера в пластиковое окно

Популярность настенных кондиционеров очевидна — вряд ли найдется многоквартирный дом, в котором не было бы хотя бы двух устройств. Однако портативные устройства становятся все более популярными. Основная причина заключается в том, что небольшие размеры делают их портативными, хотя по стоимости они не сильно отличаются от стационарных аналогов. Более того, установка переносного кондиционера в виниловое окно может быть выполнена одним человеком вместо бригады опытных рабочих. Какие существуют варианты установки переносных сплит-систем и какой из них лучше? Данный материал отвечает на эти вопросы и показывает, как самостоятельно подключить кондиционер.

Сегодня виниловые окна можно встретить почти в каждом втором доме. Где-то они были установлены при строительстве домов, где-то их заменили на деревянные. Металлопластиковые конструкции герметичны, створка двери или окна может открываться в разные стороны, они не требуют специального ухода. Однако эти преимущества усложняют монтаж системы кондиционирования, особенно гофрированной трубы, используемой для отвода нагретого воздуха.

Установочный комплект идентичен для всех моделей переносных агрегатов. Комплект для оконного кондиционера состоит из самого блока, гофрированной трубы, пластикового отвода и корпуса для монтажа блока. Для деревянных окон можно просверлить отверстие в раме и прикрепить туда дюбель. С пластиковыми изделиями этого делать не следует по двум причинам:

• будет нарушена герметичность всей конструкции, и зимой рама промёрзнет;
• любые манипуляции со стеклопакетом ухудшат энергосберегающие свойства, в результате чего появится конденсат.

Как правильно установить напольный кондиционер в доме? Существует несколько методов, различающихся по своей эффективности.

На что обратить внимание

Отечественный рынок предлагает огромное количество моделей, среди которых каждый нуждающийся сможет найти вариант, подходящий для него по всем параметрам

Однако на что стоит обратить внимание при выборе оборудования?

1. Заявленная мощность устройства должна соответствовать квадратуре помещения, в котором планируется произвести установку техники. Некоторые продавцы-консультанты с уверенностью советуют приобретать избранные модели известных брендов, не обращая внимания на заявленную мощность или без опаски брать оборудование, рассчитанное на меньшую «площадь покрытия». Якобы продукция известного производителя прекрасно справляется и с большей квадратурой. До поры, до времени, вероятно, так и будет, однако, вряд ли бесперебойная работа устройства продлится долго. В данном аспекте экономия совершенно неоправданна.
2. Габариты устройства должны соответствовать размерам окна, в которое планируется производить установку. Подсчёт допустимых размеров техники должен осуществляться максимально скрупулёзно, так как один неверный замер способен стать причиной череды серьёзных материальных затрат.
3. Уровень производимого работающим климатическим оборудованием шума должен быть проверен непосредственно при покупке. Отсутствие бдительности в данном вопросе может обернуться крайне неприятными последствиями. Даже при условии явного брака (моноблок должен работать тише, а по факту звук напоминает взлёт истребителя), необходимо факт несоответствия принятым стандартам подтвердить, а это займёт приличное количество времени. Предварительная проверка – обязательное условие, которое следует соблюсти при выборе климатического оборудования.
4. Оптимальный набор функций для каждого конкретного пользователя может отличаться. Не стоит выбирать универсальные модели 3 в 1 с функциями охлаждения, очистки и нагрева воздуха, если целью приобретения является исключительно поддержание комфортной температуры в помещении в жаркое время года.
5. Дизайн моноблока может быть избран из широкой цветовой гаммы. Разные производители уделяют вопросу дизайна продукции разное количество времени и ресурсов. Совершенно необязательно ограничиваться стандартными оттенками и фактурами. Необходимо изучить все доступные предложения и выбрать тот вариант, который покажется наиболее подходящим.

Размеры оконных кондиционеров

Данное устройство предназначено для охлаждения воздуха в одном помещении с определенной квадратурой. Размеры приборов варьируются:

• длина от 710 до 877 мм;
• ширина от 428 до 490 мм;
• высота от 350 до 510 мм.

Размер прибора не должен превышать размер оконного проема, иначе могут возникнуть проблемы в момент установки. Такой агрегат допускается устанавливать в стену, но при условии, если ее толщина не превышает 250 мм. Перед тем, как приобрести модель для установки в пластиковое окно, рекомендуется полностью вычислить все размеры будущего устройства.

Самый маленький оконный кондиционер

Многие стараются максимально сэкономить пространство в помещении, поэтому выбирают небольшие по размеру приборы бытовой техники. В продаже можно отыскать самый маленький кондиционер для окна, его габариты будут следующими:

• длина – 452 мм;
• ширина – 325 мм;
• высота – 313 мм.

Вес устройства не будет превышать 20 кг, поэтому его можно установить самостоятельно. Небольшие по размерам агрегаты не смогут полноценно охлаждать воздух в крупных помещениях. Поэтому такие устройства рассчитаны на маленькие комнаты, площадью до 15 квадратов.

Рекомендуем еще несколько интересных статей:

Завершение монтажа и проверка работы системы

Проверка герметичности монтажа

Перед тем как включить кондиционер, необходимо убедиться в герметичности монтажа. Проверить герметичность можно при помощи дымовой свечи или специальной проверочной жидкости для определения утечек. Если обнаружены утечки, то следует произвести дополнительный уплотнительный монтаж.

Включение и проведение тестов кондиционера

После проверки герметичности следует включить кондиционер и проверить его работу. С помощью пульта управления нужно запустить функцию охлаждения и проверить, достигает ли температура в помещении заданного уровня. При возникновении каких-либо ошибок и неисправностей следует немедленно обратиться к специалисту.

Основные правила эксплуатации и технического обслуживания

• Очистка фильтров и приточной решетки должна проводиться не реже одного раза в месяц.
• Перед началом сезона охлаждения рекомендуется прочистить кондиционер от пыли и насекомых.
• При использовании кондиционера следует закрывать окна и двери, чтобы не было сквозняков.
• При выключении кондиционера следует отключать его от сети.
• По истечении срока эксплуатации кондиционера необходимо обратиться к специалисту для проведения технического обслуживания и ремонтных работ.

Все способы установки мобильного кондиционера в пластиковое окно

Один из оптимальных способов существенно понизить температуру в помещении в жаркое лето – установить мобильный кондиционер. Он доступен по стоимости, имеет ряд дополнительных функций и может свободно перемещаться из одной комнаты в другую. Но при этом возникает вопрос вывода гофротрубы с горячим воздухом за пределы помещения.

В чем сложность?

Почти во всех квартирах и домах деревянные окна были замены на металлопластиковые конструкции. Они герметичны, створка может открываться в нескольких режимах, и плюс к этому -не требуют специального ухода. Однако, при покупке мобильного кондиционера именно их положительные качества являются главным препятствием для монтажа гофрированной трубы, через которую уходит горячий воздух. Набор для ее монтажа почти неизменен для каждой модели мобильного кондиционера. В него входит пластиковый выводной наконечник и корпус для его крепления на поверхности окна (стены). В деревянных окнах можно было вырезать в раме отверстие соответствующего размера, а в зимний период установить заглушку. Однако если в помещении установлены пластиковые окна, такое делать категорически запрещается. Это может привести к следующим последствиям:

• Нарушение герметичности всей конструкции. Резкое падение коэффициента сопротивления теплопередачи приведет к промерзанию рамы в зимний период.
• При попытках вырезать отверстие в стеклопакете также нарушится его герметичность. Помимо появления конденсата на окнах это станет причиной снижения энергосберегающих характеристик конструкции.

К этим последствиям приведут любые изменения в целостности окна – сверление рамы, створки или импоста, установка одинарного стекла с отверстием, вместо полноценного стеклопакета, попытка сделать воздушный канал в цементной стяжке под подоконником. Но какой выход из сложившейся ситуации? Рассмотрим несколько вариантов монтажа мобильного кондиционера в пластиковое окно.

Открытая створка

Самый простой и нетрудоемкий способ – вывести трубу на улицу через открытую створку.

Однако при этом существенно снижается эффективность его работы – некоторая часть охлажденного воздуха будет выходить наружу. Вместе с этим появятся другие неприятные моменты – повышение шума, большое количество пыли и т.д. Такой способ может быть применим только при невозможности сделать небольшие изменения в окне. Чаще всего – это свойственно для съемных квартир, где владельцы попросту не соглашаются на такой шаг.

Изменение конфигурации окна

Большая часть оконных конструкций разделена на 2 части – створка и «глухая». Для установки шланга можно изменить внешний вид створки, добавив к ней несколько элементов.

Конструкция в нижней части разделяется горизонтальным импостом и вместо стеклопакета устанавливается сэндвич панель. В нем предварительно делается отверстие нужной формы. Этот метод дает возможность сохранить все характеристики конструкции и при этом возможно оперативное подключение выводящей трубы для работы кондиционера.

Однако он имеет несколько негативных моментов:

• Финансовые. Необходимо установить импост и заменить старый стеклопакет больших размеров на новый.
• Трудоемкость. При наступлении зимнего периода сэндвич панель с отверстием заменяется на герметичный стеклопакет таких же размеров.

Кроме этого, не в лучшую сторону изменяется внешний вид оконной конструкции – отсутствие симметрии и уменьшение светового проема.

Установка оргстекла

Один из оптимальных способов монтажа мобильного кондиционера – применение оргстекла в качестве ограждающей и крепящей конструкции.

Для этого потребуется выполнить следующие действия:

1. При открытой створке замеряем световой проем – расстояние от наружных частей рамы и импоста. К полученной величине прибавляется по 4 см.
2. Согласно этим размерам приобретается лист оргстекла толщиной до 3 мм. В нем вырезается отверстие для установки трубы.
3. Приобретается набор креплений для москитной сетки «анвис» – стальные уголки. Они крепятся с помощью саморезов к оргстеклу так, чтобы при выносе плотна через открытое окно была возможность зафиксировать их на крыле рамы и импоста. Наглядно это показано на рисунке с москитной сеткой.

Для улучшения герметичности на торцы оргстекла можно установить трубчатый резиновый уплотнитель (как при утеплении по шведской технологии). И теперь достаточно установить получившуюся конструкцию в световой проем по аналогии с москитной сеткой, зафиксировать его положение с помощью крепежных элементов и подключить воздуховод кондиционера. При этом не нужно делать дорогостоящие изменения в конструкции окна, а перед наступлением холодов оргстекло так же просто снимается.

Минимальный набор инструментов

Монтаж оконного кондиционера начинается с подготовки необходимого инструмента:

• ударного типа дрель или перфоратор;
• набор сверл;
• пилка по металлу для выпиливания в металлопластике нужных размеров;
• набор стамесок;
• стеклорез;
• обыкновенный уровень;
• болгарка или специальная насадка для дрели с отрезным кругом;
• уголки внутреннего типа и плоские для мебели;
• герметик на основе силикона;
• краска и кисть.

Прежде чем установить оконный кондиционер, надо составить план работы, произвести тщательные замеры и заказать специальную раму из аналогичного материала с отверстием посередине для изделия. Последний пункт особенно важен для металлопластиковых окон, потому что такая установка значительно отличается от монтажа кондиционера в раму из дерева. Алгоритм практически идентичен, но работы с металлопластиком гораздо больше из-за его специфических свойств и стандартных размеров стеклоблока. В простой деревянной раме достаточно удалить часть стекла, вставить переборку и вся работа. Устанавливать оконный кондиционер в пластиковое окно сложнее: это требует особых расчетов, иначе оно просто не выдержит нагрузки.
