Особенности вытяжных вентиляторов с обратным клапаном

Как правильно выбрать нужную модель?

Приобретая вентилятор рекомендуется учитывать следующие показатели:

Объём помещения. В первую очередь следует определить объём помещения. Для этого умножают длину комнаты на её ширину и высоту. Далее полученный показатель умножается на величину, определяющую кратность обмена воздуха в комнате. Эта величина равняется количеству раз обмена воздуха в комнате за определенный промежуток времени. Так, в ванной и душевой воздух должен поменяться приблизительно 3-8 раз за одну минуту. Таким образом, выбирая вентилятор для ванной с обратным клапаном, нужно знать, что его мощность должна быть не менее 65 Вт, если объём ванной составляет 21 м³. Такой мощности хватит на минимальное количество раз обмена воздуха — 3 раза. Чтобы добиться максимального значения — 8 раз, мощность вентилятора для помещения объёмом 21 м³ должна составлять не менее 175 Вт.
Безопасность. Пар, образующийся на кухне в процессе приготовления пищи, а также в ванной комнате во время принятия душа, может стать причиной поражения электрическим током. Поэтому желательно приобретать низковольтные модели, рассчитанные на напряжение не более 12-24 Вт.
Уровень шума. Любая модель вентилятора во время работы издаёт шум

Поэтому, чтобы предотвратить возникновение некомфортных ощущений, следует обращать внимание на конструкции с пониженным уровнем шума.
Наличие дополнительных опций. Сегодня на рынке можно найти модели вентиляторов, оснащенные таймером, датчиками движения и влажности, режимом постоянного проветривания, работающем на минимальной скорости, и даже часами на лицевой панели

Кроме того, для ванной и кухни можно выбрать устройство с защитой от брызг воды и жира. Однако следует учитывать, что такие модели стоят дороже обычных вентиляторов.

Вентиляционное устройство с обратным клапаном — незаменимая вещь для людей, страдающих аллергией или астмой, поскольку такие конструкции не только предотвращают проникновение в квартиру табачного дыма и запахов от соседей, но и очищают само помещение от имеющихся запахов.

Причины установки

Естественная вентиляция со временем уже не может справляться с поставленными ей задачами, потому что шахты старых домов никто не чистит, они забиваются, эффективность их оставляет желать лучшего. Если многие пользователи устанавливают вытяжную систему для кухни, чтобы во время приготовления пищи запахи ни разносились по всей квартире, то почему бы не установить вентилятор для ванной с обратным клапаном? Ведь в ванной комнате и в туалете мы часто наблюдаем такие негативные нюансы:

• неприятные запахи просачиваются из шахты вентиляционной системы;
• отсутствует нормальная тяга — в результате воздух застаивается;
• нет притока свежего воздуха из-за забитой вентиляционной шахты здания;
• по углам начинает появляться плесень — это наглядная причина повышенной влажности из-за плохой вентиляции.

Если после принятия водных процедур в ванной комнате остается конденсат на плитке, и влажный воздух долго сохраняется — это сигнал о том, что вентиляцию необходимо срочно улучшать. Для этого можно установить обыкновенный вытяжной вентилятор, который будет принудительно осуществлять удаление влажного воздуха из помещения, но он не решит проблем с неприятным запахом из шахты — здесь помогут только вентиляторы с обратным клапаном.

Обработать все проблемные места химическими компонентами — это только полдела, пока вы не установите бытовой вентилятор для качественной вытяжки застоявшегося воздуха, вам не решить этих проблем. Кроме этого, необходимо обеспечить нормальный приток свежего воздуха для туалета и ванной комнаты, иначе все усилия будут напрасными. Поэтому не стоит делать двери полностью герметическими — должен же как-то воздух поступать в эти помещения для более качественного проветривания.

Подключение к электросети

Для подключения вытяжки к электросети, рядом с ней устанавливается отдельная розетка, устанавливаемая непосредственно рядом с вытяжкой. Возможен вариант подключения без розетки — соединением проводов в специальной монтажной коробке, утопленной в стену.

Некоторые модели вытяжек даже поставляются без электрической вилки. Из-за повышенной влажности в кухне, использование вытяжки без заземления опасно.

Ни в коем случае нельзя использовать для заземления водопроводные трубы и батареи отопления. Это не только приводит к протечкам, вследствие электрохимической коррозии трубопроводов, но и может быть смертельно опасно для членов Вашей семьи и соседей.

Вентиляция в квартире или доме

Воздухообмен в квартире или доме с одной стороны должен соответствовать нормам, установленным для жилых объектов, а с другой – подчиняется законам физики. Поэтому не всегда можно обойтись тривиальными решениями и иногда приходится устанавливать обратный клапан, предназначенный для пропуска потока в одном конкретном направлении.

Нормативы и положения

Основной документ, на который нужно ориентироваться при проектировании вентиляции как в квартире, так и в частном доме – СП 54.13330.2016. Это актуализированная редакция СНиП 31-01-2003 ” Здания жилые многоквартирные”. Схема движения воздуха по жилому объекту любой планировки должна быть составлена, исходя из положений пп. 9.6 и 9.7 этого свода правил.

В таблице 9.1 установлены нормы воздухообмена для различных типов помещений. Проектировщики и владельцы коммерческой недвижимости обязаны строго следовать этим параметрам.

Приток уличного воздуха должен происходить в жилых комнатах и кухне, а отток – из кухни, ванной и технических помещений

Жильцы могут установить вентиляцию с меньшей пропускной способностью, ориентируясь на показатели микроклимата:

• Влажность, которую можно измерить гигрометром. Перенасыщенный водой воздух приводит к образованию грибка на обоях и потолке, а также подтеков на окнах.
• Углекислый газ, концентрацию которого можно измерить газоанализатором. Без прибора недостаток кислорода можно хорошо почувствовать сразу при входе в помещение с улицы.

Циркуляция воздуха может быть естественной или принудительной. Это зависит от многих факторов, среди которых площадь, этажность, расположение комнат и технических помещений.

Система вентиляции газовой котельной автономна. По требованиям техники безопасности ее нельзя каким-либо образом совмещать с воздухооборотом внутри дома

Таким образом, в любом жилье существуют точки притока и удаления воздуха, причем недопустима ситуация, когда через приточное отверстие происходит отток, а через вентиляционную шахту – поступление воздушной массы.

Это приводит к нарушению санитарно-гигиенических, противопожарных и иных норм и может серьезно ухудшить условия проживания.

Искусственный и естественный воздухообмен

Иногда возникает ситуация, когда необходимо принудительное удаление воздуха из следующих помещений:

• Кухня. При готовке блюд может возникнуть интенсивное испарение. Чтобы оно не распространилось по кухне и далее по другим помещениям, над плитой устанавливают вытяжку. Ее работа позволяет направить загрязненный воздух сразу в вентиляционную шахту.
• Ванная. При принятии душа происходит насыщение воздуха водяным паром. Для его быстрого удаления включают вентиляционную установку, так как иначе появление плесневого грибка или отслоение пластика и плитки будет происходить значительно интенсивнее.
• Мастерская. При столярных или других работах часто образуется взвесь, которая может нанести вред здоровью человека. Для этого запускают вентиляторы или вытяжки, которые располагают поблизости от источника загрязнения.

Включение принудительной вентиляции носит временный характер, так как она потребляет много электроэнергии и создает шум при работе.

Мощная вытяжка способна забирать весь воздух над плитой, однако в выключенном состоянии она совсем не пропускает воздух в вентиляционный канал

После внедрения устройств для принудительной вентиляции возникает проблема с естественной циркуляцией воздуха через возникшее препятствие. Если обыкновенный лопастной вентилятор еще как-то пропускает воздушный поток, то вытяжки, как правило, минимизируют проход до недопустимо низких показателей.

Остановка естественной циркуляции может вызвать локальные проблемы в помещении. Например, на кухне будет возникать повышенная влажность и зимой “потекут” окна. Но еще хуже то, что будет нарушено движение воздуха по дому, что скажется на всех комнатах.

Установка вытяжки может иметь еще одно негативное последствие, если это устройство интегрировано в общую канальную вентиляцию. Воздухообмен подчиняется закону сохранения баланса: в любой момент времени количество поступающего и выходящего воздуха одинаково.

Из этого следует, что увеличение напора в одной из точек приводит к изменению показаний в других. Здесь главное исключить возможность реверса потока.

Увеличение мощности воздушного потока приводит к перераспределению давления внутри канальной вентиляции. При отсутствии обратных клапанов возможно образования реверса

Для решения обеих проблем устанавливают обратный клапан. С учетом того, что современные воздуховоды для жилых помещений имеют стандартные габариты, самостоятельный монтаж такого элемента не представляет большой сложности.

Необходимость установки вентилятора в ванную комнату

Стандартная ванная комната — помещение с частой сменой температуры, влажности, а также место, где применяются агрессивные чистящие средства. Без эффективного воздухоотвода микроклимат становится некомфортным, а дорогая облицовка поверхностей — испортится.

Для монтажа вентилятора существуют и другие причины:

• отведение пара;
• исключение сырости и плесени на стенах, потолке;
• устранение неприятных запахов;
• снижения рисков аллергии и респираторных болезней;
• правильная направленность воздушных потоков в помещении без окон.

Важно! При наличии только естественной вентиляции неприятные запахи и загрязненный воздух неизбежны. Магистраль постепенно засоряется, а бытовое устройство минимизирует эти риски.

Устройство вытяжной системы в ванной комнате

Вытяжное устройство для ванной – не что иное, как простейшая система вентиляции с принудительным принципом действия. Основными частями вентиляционной системы являются две составляющие – воздуховод, соединяющий помещение с центральным стояком вентиляции и электрический вентилятор. Но, несмотря на простоту конструкции, она полностью справляется с возложенными на неё обязанностями.

Если говорить о стандартной вентиляционной системе, то она работает по приточно-вытяжному принципу и не требует установки вентилятора. При этом очень часто второго воздуховода попросту нет, а приток свежего воздуха будет обеспечиваться благодаря естественному проветриванию помещения через открытые окна или двери.

Хочется отметить, что в последнее время из-за популярности установки металлопластиковых конструкций с высокой степенью герметичности воздуховод, основной функцией которого является отвод воздуха из ванной комнаты, работает в обратном направлении, затягивая неприятные ароматы из центрального вытяжного стояка.

Также это может происходить из-за частичной или полной засорённости вентиляционных каналов. Это в основном присуще квартирам в многоэтажках. Именно поэтому многие домовладельцы устанавливают в ванных комнатах принудительные системы отвода воздуха из помещения.

Установка обратного клапана на вентиляцию

• Обратный клапан для вентиляции монтируется просто. Вам достаточно иметь:
• обратный клапан;
• инструкцию по сборке;
• шуруповерт (можно ограничиться обычными отвертками);
• саморезы;
• уплотнитель (или силикон).

Сначала вам предстоит произвести демонтаж вентилятора, который вы успешно использовали. В отверстие для вентиляции устанавливаем корпус обратного клапана и делаем отметки на местах предполагаемого крепежа. Корпус предстоит извлечь, и на полученных отметинах вам необходимо просверлить отверстия.

Возвращаем корпус на прежнее место и через полученные отверстия наносим отметины на стенки колодца для вентиляции. Снова извлекаем клапан, и на полученных отметинах предстоит проделать отверстия.

Воспользоваться перфоратором у вас точно не получится, поэтому предстоит применить шлямбур (устройство для получения отверстий в бетонных основаниях механическим способом).

В отверстия забиваем дюбеля соответствующего размера. Остается только вернуть обратный клапан на место и завернуть до упора все крепежные элементы

Обратите внимание на получившиеся отверстия или зазоры между корпусом обратного клапана и колодцем для вентиляции

Если их размер виден невооруженным глазом, то предстоит дополнить монтаж обратного клапана герметизацией. Самое простое — засиликонить все зазоры.

Обратите внимание!

После выполнения всех описанных работ предстоит установить вентилятор на прежнее место. На этом можно считать миссию выполненной: вентиляция работать будет надежно, обратный клапан не пропустит в ваш дом посторонние запахи.

В настоящее время в продаже стали появляться обратные клапаны, которые не предполагают столь кардинальных перемен. Такие устройства монтируются не за вентилятором, а непосредственно перед ним. Такие своеобразные клапаны являются накладными.

Работают они нисколько не хуже описанных ранее. Особенность только в том, что клапан будет несколько выступать над плоскостью стены. При хорошем оформлении корпуса это может быть самым простым решением проблем вентиляции, причем придаст это устройство дизайну комнаты своеобразный шарм.

И еще необходимо добавить несколько слов о широком ассортименте клапанов на современном рынке строительных материалов. Выбор очень широк по различным параметрам. Особенно это касается корпуса клапана.

Производители всего оборудования для вентиляции понимают, что универсальных размеров вентиляционных шахт не существует, поэтому по максимуму решено было обеспечить товаром весь рынок по всем направлениям.

Существуют обратные клапаны, предназначенные для различного сечения вентиляционных колодцев. Особенно надежно проявляют себя обратные клапаны квадратного сечения. Особенность их в том, что они не боятся различного рода перекосов и очень легко монтируются в колодцы любого сечения. Такими устройствами можно надежно обеспечить вентиляцию в любом доме.

Какую модель выбрать для ванной комнаты?

Какой марке и модели отдать предпочтение? Все зависит от личных предпочтений и приоритетов самого владельца помещения. Принципиально важными могут оказаться несколько нюансов: производительность, функциональность, цена, уровень шума, дизайн. Можно рекомендовать несколько моделей, каждая из которых отличается хорошим качеством.

Если покупатель ищет надежную модель с дополнительными функциями, стоит обратить внимание на Soler&Palau SILENT-100 CHZ. Это дорогое удовольствие: вентилятор стоит свыше 5000 рублей, но затраты окупаются за счет долговечности и удобства эксплуатации

Модель подходит для ванной комнаты площадью около 4 м.кв., оснащена таймером с отсрочкой включения, датчиком влажности.

Прибор отличается высокими показателями производительности, экономично потребляет электроэнергию, исключительно долговечен и не производит шума при работе (максимальный уровень – 26,5 дБ). Увеличенный срок службы достигается за счет наличия шариковых подшипников в конструкции электродвигателя.

Это осевой вентилятор, который можно монтировать как на стене, так и на потолке. Модель отличается универсальным дизайном и подходит для любого интерьера

Из недорогих бесшумных канальных вентиляторов для вытяжки лучше всего выбрать VENTS 100 Квайт с укороченным патрубком. Сама модель обходится чуть дороже 1600 рублей, но при этом очень надежна, производительна и экономична. Ее легко устанавливать, т.к. длина патрубка составляет всего 81 мм.

Уровень шума – 25 дБ. Вентилятор безопасен: оснащен системой защиты от перегрева и высокой влажности. Однако покупатели отмечают и серьезный недостаток модели – неплотный обратный клапан. Это может стать проблемой, если прибор выбирают для квартиры в многоэтажном доме.

Неброский вентилятор VENTS 100 Квайт хорошо впишется как в ультрасовременный интерьер, в котором превалируют стекло и металл, так и в классический – с богатой декоративной отделкой

Сложнее всего выбрать правильный вентилятор владельцам просторных ванных комнат. Хорошее решение – Electrolux EAF-150. Модель обойдется около 2100-2200 рублей, но обеспечит полноценную вытяжку в большом помещении, т.к. прокачивает 320 м.куб. воздуха в 1 час. Еще один приятный бонус от производителя – удобство монтажа: прибор можно без проблем закрепить где угодно (на стене, потолке, воздуховоде).

Модель отличается оригинальным дизайном и благодаря декоративной панели внешне не похожа на вентилятор. При желании панель можно убрать. Прибор легко монтировать, эксплуатировать и обслуживать, но он не идеален: при работе производит шум около 35 дБ.

Предлагаем видео с обзором характеристик модели Electrolux EAF-150:

Если при выборе вентилятора самым важным требованием является бесшумная работа, стоит купить Soler&Palau SILENT-100 CZ. Стоимость прибора – около 2000 рублей. Помимо изначальной максимальной шумозащиты, производитель предусмотрел элементы, гасящие вибрацию.

Модель включается вручную. Она надежна, отличается долговечностью, оснащена системой влагозащиты. К минусам покупатели относят неудобное обслуживание вентилятора: его сложно чистить. Датчика влажности нет.

Диаметр патрубка модели составляет 100 мм. Конструкция разработана так, что прибор не препятствует естественной вентиляции помещения, когда отключена вытяжная

Многие покупатели ищут качественные функциональные модели, выполненные в небанальных цветах. За 2700 рублей можно приобрести Electrolux EAFR 100. Компания производитель выпускает эту модель в 10 цветах.

Вентилятор отличается хорошим дизайном, высокой производительностью и приемлемым уровнем шума (30 дБ). Единственный недостаток – его неудобно чистить. Впрочем, это нужно делать всего дважды год.

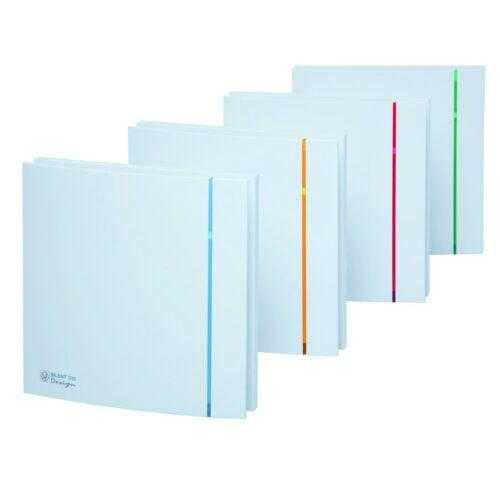

Еще одна удачная дизайнерская модель – Soler&Palau SILENT-100 DESIGN 3C. Ее стоимость немного ниже, чем предыдущей, и составляет около 2000 рублей. Вентиляторы выпускаются в 5 разных цветах, дополнительно к каждому из них прилагаются сменные цветные полоски.

В технической документации производитель указывает низкий уровень шума – 26 дБ. Однако эта характеристика во многом зависит от качества монтажа прибора.

Многие владельцы ванных комнат предпочитают дизайнерские вентиляторы. Они служат функционально-декоративными элементами. Это разумное решение, ведь в помещении ванной не так много возможностей для дополнительного украшения

Монтаж вентиляторов в ванной

Осевые накладные модели закрепляются непосредственно в вентиляционном отверстии, канальные –в шахте, причем чем глубже, тем лучше.

Подготовленное отверстие с выводом питающих проводов

Для обеспечения подключения к электричеству прокладывают проводку от ближайшего распределителя.

Обработка края отверстия силиконовым герметиком

Крепление устройства с помощью саморезов из комплекта

Если вентиляция устанавливается в уже готовом помещении, то разводку производят от выключателя или лампочки. Для простого, не оснащенного никакими датчиками устройства, необходимо также сделать отдельный выключатель.

Завершаем монтаж установкой декоративной решетки

Конструкция прибора

Обратный клапан у всех аналогичных устройств для использования дома делают из пластика. Специфическая конструкция клапана обратного действия широко используется в различных вытяжных системах для различных помещений и вытяжек для кухонь. Он основан на принципе работы крыльев бабочки: во время полета они распрямляются, а в остальное время находятся в сложенном состоянии. Две равные половинки надежно перекрывают подачу воздуха вовнутрь помещения после окончания работы вентилятора при помощи специальных пружин — открытие их происходит выдуваемой массой воздуха.

Эта конструкция, наряду с явными преимуществами, имеет некоторые недостатки:

• на открытие створок клапана тратится энергия двигателя, поэтому КПД вентилятора немного снижается;
• створки клапана не обладают достаточной герметичностью.

Но в быту такой вентилятор отлично справляется со всеми обязанностями.

Полезные советы от специалистов

Мы собрали несколько рекомендаций, которые помогут во время работы над установкой вытяжки. Если монтаж проводится в частном доме, то вывод воздуха должен производиться наружу, а не под кровлю.

Под дверью в ванную должна быть щель для притока воздуха. Если её не будет, то эффект от работы вентилятора будет сведён к нулю.

Подключать вентилятор непосредственно в шахту для естественной вентиляции строго запрещается. Для работы потолочной модели нужно проложить отдельный воздуховод.

Обязательно проверьте исправность воздуховода и вентилятора перед подключением и подсоединением к сети. Запрещено подключать вентилятор к неисправному воздуховоду

Прибор стоит устанавливать напротив двери и на максимальном расстоянии от нагревающихся приборов. Это позволит вентилятору работать наиболее эффективно и не перегреваться.

Чтобы снизить шум от вентилятора и создать дополнительную герметизацию, между основанием вытяжки и потолком следует уложить слой силиконового герметика.

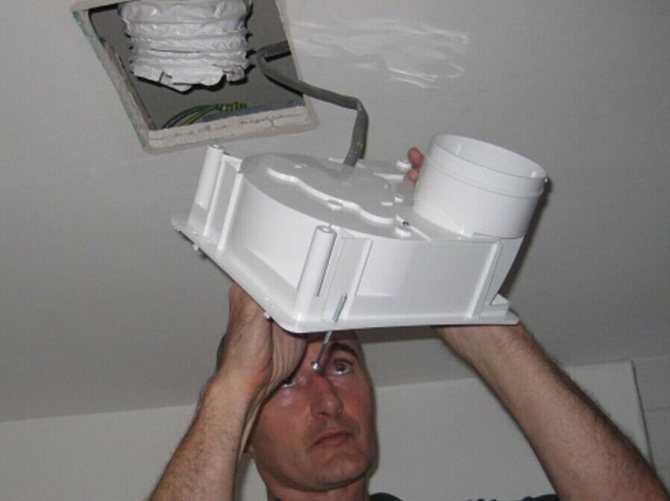

Как видно, монтаж потолочного вентилятора не требует больших усилий

Очень важно выполнить его без ошибок, а для этого нужно обладать определёнными навыками и знаниями. Качественная установка станет залогом чистого и свежего воздуха в вашей ванной комнате, а также продлит срок жизни мебели и технике

Способы монтажа вытяжки для ванной комнаты

Весь процесс установки вытяжных вентиляторов настолько прост, что не подлежит обсуждению, но при этом существует два способа, которые популярны среди владельцев квартир. При этом один вариант рекомендуется производителями вытяжных вентиляторов, а другой способ можно отнести к народному, хотя он при этом не менее надёжный.

1. Если демонтировать с вентилятора верхнюю крышку и пыльник, то там можно обнаружить четыре отверстия, размещённые по углам корпуса, которые и предназначены для крепления вытяжного устройства. К неудобству такого крепления можно отнести необходимость высверливать в стене из кирпича, а иногда и бетона отверстия под саморезы, а это возможно только при наличии хорошего перфоратора.
2. Более простым, но при этом не менее надёжным считается народный метод крепления вытяжки в ванной комнате. Суть способа заключается в том, что вытяжка крепится не саморезами, а клеевым составом или силиконом. Придумать более простой и быстрый способ монтажа вентилятора просто невозможно. В углах корпуса, где предусмотрены крепёжные отверстия, ставятся крупные капли силиконового клея, после чего прибор вставляется в вентиляционный канал и прижимается, пока силикон не схватится. При этом чтобы снять вентилятор в случае ремонта или замены нужно просто срезать клей при помощи ножа.

Естественно, после крепления вытяжки в ванной её нужно подключить к электрической сети, что не должно вызывать особых затруднений. В воздуховод просовываются провода из распределительной коробки. На фазе провод разрезается и в разрыв монтируется выключатель. Если речь идёт об автоматическом устройстве, то здесь все ещё проще, так как отпадает надобность в выключателе.

Установка обратного клапана на вентиляцию

• Обратный клапан для вентиляции монтируется просто. Вам достаточно иметь:
• обратный клапан;
• инструкцию по сборке;
• шуруповерт (можно ограничиться обычными отвертками);
• саморезы;
• уплотнитель (или силикон).

Сначала вам предстоит произвести демонтаж вентилятора, который вы успешно использовали. В отверстие для вентиляции устанавливаем корпус обратного клапана и делаем отметки на местах предполагаемого крепежа. Корпус предстоит извлечь, и на полученных отметинах вам необходимо просверлить отверстия.

Возвращаем корпус на прежнее место и через полученные отверстия наносим отметины на стенки колодца для вентиляции. Снова извлекаем клапан, и на полученных отметинах предстоит проделать отверстия.

Воспользоваться перфоратором у вас точно не получится, поэтому предстоит применить шлямбур (устройство для получения отверстий в бетонных основаниях механическим способом).

В отверстия забиваем дюбеля соответствующего размера. Остается только вернуть обратный клапан на место и завернуть до упора все крепежные элементы

Обратите внимание на получившиеся отверстия или зазоры между корпусом обратного клапана и колодцем для вентиляции

Если их размер виден невооруженным глазом, то предстоит дополнить монтаж обратного клапана герметизацией. Самое простое — засиликонить все зазоры.

Обратите внимание!

После выполнения всех описанных работ предстоит установить вентилятор на прежнее место. На этом можно считать миссию выполненной: вентиляция работать будет надежно, обратный клапан не пропустит в ваш дом посторонние запахи.

В настоящее время в продаже стали появляться обратные клапаны, которые не предполагают столь кардинальных перемен. Такие устройства монтируются не за вентилятором, а непосредственно перед ним. Такие своеобразные клапаны являются накладными.

Работают они нисколько не хуже описанных ранее. Особенность только в том, что клапан будет несколько выступать над плоскостью стены. При хорошем оформлении корпуса это может быть самым простым решением проблем вентиляции, причем придаст это устройство дизайну комнаты своеобразный шарм.

И еще необходимо добавить несколько слов о широком ассортименте клапанов на современном рынке строительных материалов. Выбор очень широк по различным параметрам. Особенно это касается корпуса клапана.

Производители всего оборудования для вентиляции понимают, что универсальных размеров вентиляционных шахт не существует, поэтому по максимуму решено было обеспечить товаром весь рынок по всем направлениям.

Существуют обратные клапаны, предназначенные для различного сечения вентиляционных колодцев. Особенно надежно проявляют себя обратные клапаны квадратного сечения. Особенность их в том, что они не боятся различного рода перекосов и очень легко монтируются в колодцы любого сечения. Такими устройствами можно надежно обеспечить вентиляцию в любом доме.

Лучшие модели вытяжных вентиляторов

Выбрать вентилятор можно, не только рассчитав все характеристики самостоятельно, но и ориентируясь на подборку наиболее интересных и практичных моделей.

ERA FAVORITE 4C-01 16 Вт

Этот прибор российского производства имеет отличные показатели по производительности и шуму.

ERA FAVORITE 4C-01 16 Вт

Корпус из ABS-пластика устойчив к воздействию УФ и герметичен благодаря резиновым прокладкам по периметру, внутренние компоненты защищены от влаги и пыли. ERA FAVORITE 4C-01 имеет двухстворчатый клапан, который не пустит воздух в обратном направлении, против хода вентилятора. Таким образом, запахи из вентиляционной шахты не проникнут в помещение. Двигатель прибора защищен от перегрева предохранителями. По своим параметрам прибор отлично вписывается в небольшие помещения. Монтируется накладным способом.

Soler & Palau SILENT-100 CZ DESIGN

Стильный, продуманный до мелочей вентилятор от ведущего испанского бренда. Его корпус абсолютно герметичен, внешняя панель плоская, что упрощает уход за прибором. Устройство может бесперебойно работать в помещении с температурой до +40 °C. Двигатель установлен в корпус с помощью резинометаллических втулок. Они поглощают часть вибронагрузки, делая работу вентилятора практически бесшумной. Клапан предотвращает возврат воздуха извне на 100%.

Soler & Palau SILENT-100 CZ DESIGN

AURA DiCiTi 4C MR

Благодаря дополнительным прорезиненным прокладкам AURA DiCiTi 4C MR работает очень тихо. Корпус прибора с их помощью становится герметичным. Двигатель надежный, не нуждается в каком-то дополнительном обслуживании и имеет оптимальную производительность для работы в бытовых санузлах.

AURA DiCiTi 4C MR

Этот вентилятор оснащен «умным» таймером Fusion Logic, который можно программировать в соответствии с нуждами конкретного потребителя. Это приятная функция позволяет организовать работу прибора так, чтобы выжать из него максимальную эффективность при минимальных расходах электроэнергии.

Конструкция обратного клапана

В силу некоторых особенностей продажу заполонили преимущественно круглые обратные клапаны. Бытовые модели изготавливаются преимущественно пластиковые. Образованы из:

1. Отрезка круглого воздуховода, служащего корпусом.
2. Створки, вращающейся на оси, расположенной выше диаметра.
3. Ограничивающих выступов. Расположены полукругом снизу одной стороны, аналогичным полукругом сверху другой стороны.
4. Возвратной пружины кручения. Отбрасывает систему в исходное состояние, когда вентилятор простаивает. Элемент может отсутствовать.

Конструкция ограничивает створку двумя состояниями:

• Закрыто. Створка перпендикулярна патрубку, перекрывает ток воздуха.
• Открыто. Створка параллельна патрубку, практически не мешает току воздуха.

Принцип действия обратного клапана вентилятора ограничивается следующим. Фиксирующие выступы обеспечивают угол хода створки 90 градусов, неспособна двигаться иначе, чем между двумя описанными положениями. Работает вентилятор – канал открыт, стоит лопастям остановиться – тракт перекрывается усилием возвратной пружины. Обратный клапан на 125 мм недешевое удовольствие, стоит порядка 250 рублей. Немало для легкого пластикового изделия. Односторонность потока обеспечивается нахождением оси с отклонением от середины сечения патрубка. Уверяем, можно сравнительно легко установить элемент обратной стороной.

Не единственная конструкция, наиболее простая. Применяется в быту. Промышленные модели RSK Shuft оснащены двумя подпружиненными створками, расположенными на диаметральной оси. Каждая представлена полукругом с общей прямой стороной. Пружина возвращает конструкцию в закрытое состояние, вентилятор отключается. В открытом положении обе створки прямо посередине, «спина к спине», параллельно оси воздуховода. К сожалению, сайт производителя забыл привести размеры, видом штуковина массивная. Материал – оцинкованная сталь.

Специфично смотрятся лепестковые канальные клапаны. Ворота, встроенные в стальной воздуховод. Используются фабриками, исключая попадание извне снега, холодного воздуха. Лепестковый клапан Тюльпан называют в простонародье инерционной решеткой. Каждый видел нечто похожее на кухне.

Прямоугольная рамка, внутри расположены горизонтально лопатки. Открываются действием потока вентилятора, прекращается подача воздуха – захлопывание происходит собственной массой. Поэтому такие лепестковые клапаны называют гравитационными. Кстати, пойдет на кухню, санузел, вентилятор должен быть достаточно мощный.

Обратный клапан

Вентилятор создает в трубе воздуховода направленное движение воздуха, помогая естественной тяге, или иногда работает против нее. Как бы он не работал, часто возникает необходимость помешать движению воздуха в обратном направлении. Для этого существует устройство, называемое обратным клапаном. Обратный клапан призван помешать движению воздуха в обратном направлении. В прямом направлении он открывается силой давления воздуха, а при отключении закрывается и препятствует ходу воздуха в обратном направлении.

Обратный клапан использующий силу тяжести

Такой клапан может использовать несколько принципов для возврата в исходное состояние:

• силу тяжести (пример на рисунке выше);
• пружины;
• сопротивление материала на изгиб (клапан-мембрана);
• силовой привод.

По своей кинематике и конструкции клапан может быть выполнен:

• полукруглыми лепестками (на рисунке выше);
• жалюзи;
• поворотной заслонкой;
• подвижной заслонкой (шибер);
• лепестковой диафрагмой;
• обтюраторного типа (перекрывающиеся заслонки).

Клапаны, которые могут управляться только воздушным напором – это лепестки, мембраны, жалюзи, и поворотные заслонки с противовесом. Все остальные могут быть только с сервоприводами.
