Как сделать подключение к одной антенне двух или более телевизоров

Способы подключения Триколор ТВ на 2 телевизора

Пользователям доступны следующие варианты передачи изображения:

1. Использовать 1 приставку и 2 ТВ.
2. Приобрести несколько комплектов оборудования.
3. Создать подключение через два приемника, подсоединенных к одной антенне.
4. Воспользоваться фирменным предложением от компании, докупив вспомогательные ресиверы и подключив специальный пакет.

Ниже приведем схемы подключения, расскажем о достоинствах и недостатках каждого из них.

Бесплатного способа обеспечить передачу изображения сразу на несколько устройств не существует.

Одна приставка и два телевизора

Доступный вариант, при котором к приемнику сигнала подключают 2 ТВ. Для этого:

1. Проверьте, какие выходы присутствуют на приставке. Зачастую это по 1 HDMI и RCA. В старых версиях есть SCART-разъем для устаревших моделей.
2. Подключите первый телевизор по HDMI, второй через “тюльпаны” или аналогичный разъем.

Недостатки метода:

• оба телеприемника будут транслировать одинаковый телеканал;
• при попытке просматривать платные телепередачи возникнет сообщение об отсутствии сигнала;
• чтобы подключить дополнительный ТВ в другой комнате, понадобится купить удлиненный провод, использовать удлинитель кабеля или задействовать делитель сигнала, что повлияет на качество изображения.

Такой вариант подойдет для тех, кто хочет следить за сюжетом фильма или телесериала, перемещаясь между несколькими комнатами. Рекомендуется в дальнем помещении установить TV-приемник с выходом HDMI. Цена кабеля для передачи изображения будет расти пропорционально его длине.

ХДМИ-кабеля отличаются длиной и версией. Для передачи цифровой картинки с разрешением до 4K@30fps подойдет ревизия 1.4. Если брать с запасом на будущее или для подключения консолей следующего поколения, приобретайте шнур версии 2.1, способный передавать изображение в максимальных 10K и с высокой частотой обновления кадров.

Способ подключения Триколор ТВ на 2 телевизора.

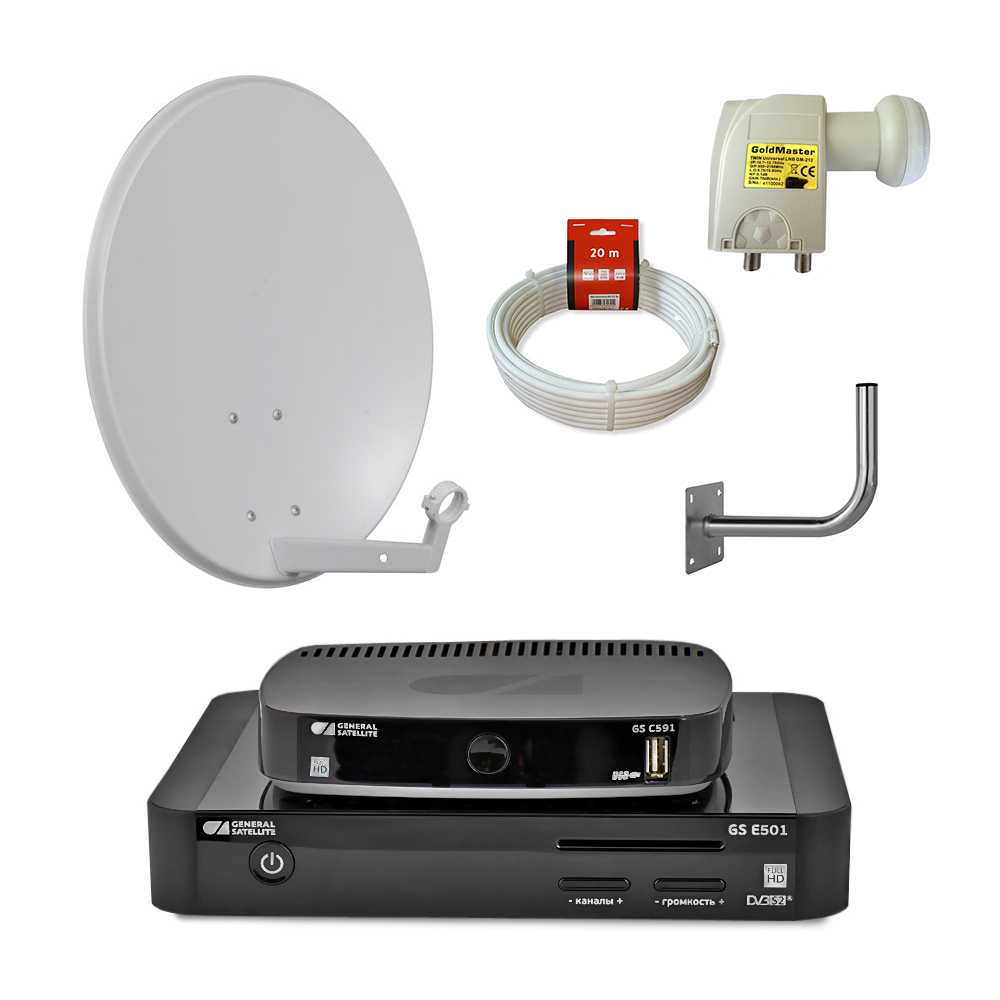

Два обычных комплекта

Для передачи изображения Триколор ТВ на 2 телевизора используют два независимых комплекта, которые устанавливают вместе или докупают второй позже. Каждая антенна передает сигнал на отдельный ресивер, подключенный к выбранному телеприемнику. Преимущество — устройства работают независимо и каждый член семьи сможет смотреть выбранный телеканал.

Решение направлено на жильцов больших частных домов или дач, где невозможно одновременно подключить два устройства от одной точки из-за удаленности телевизоров.

Из недостатков:

• на фасаде дома появится еще одна спутниковая тарелка;
• придется оплатить полную стоимость установки дополнительного комплекта, оформить договоры на каждую антенну.

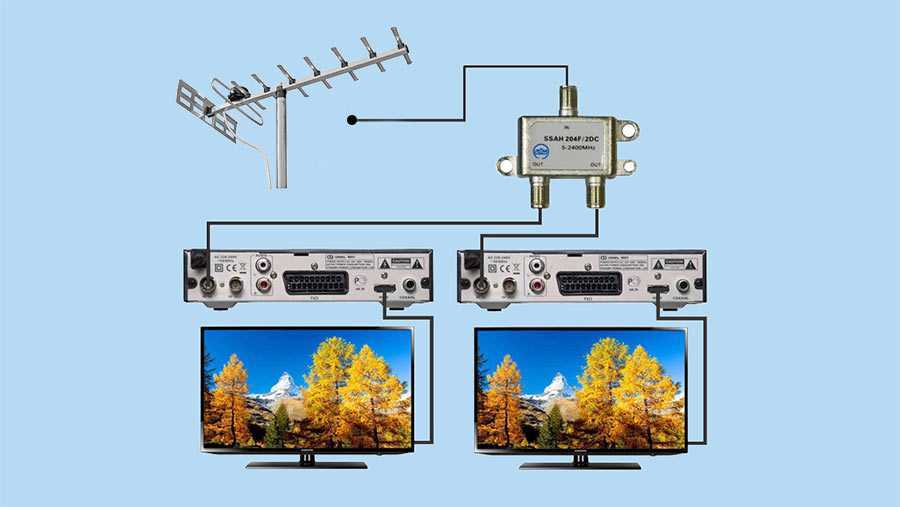

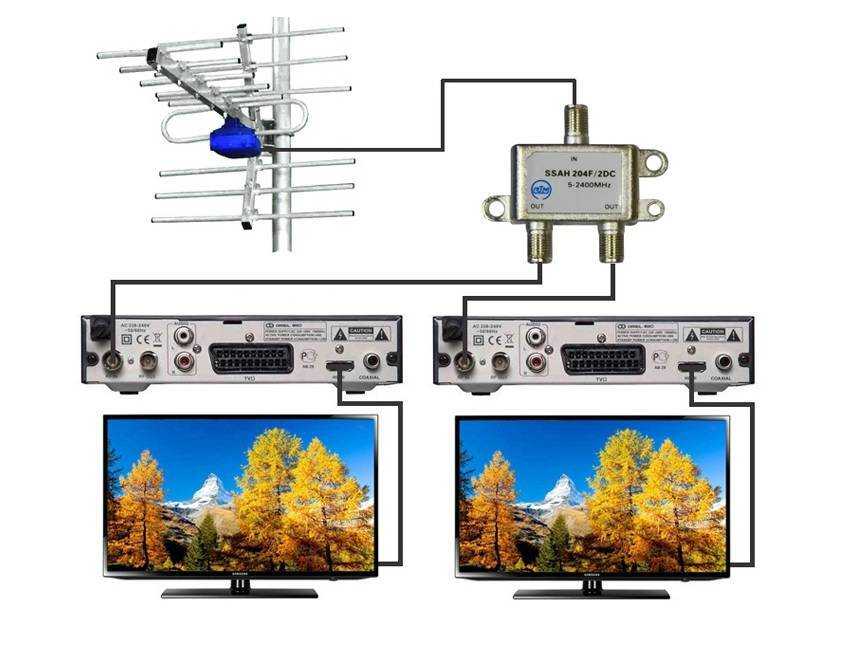

Два приемника и одна антенна

Альтернатива предыдущему варианту, когда используется одна антенна. Чтобы запараллелить кабель, используют сплиттер, который разветвляет один кабель на два. Каждый провод подключают к разным ресиверам, а от них передают сигнал на телеприемники.

У решения есть ключевое преимущество — приставка, установленная для второстепенного ТВ, может быть куплена на вторичном рынке, выбран доступный вариант. Из минусов:

1. Чтобы эта система работала, пользователь должен зарегистрировать у оператора оба ресивера, для чего понадобится оформлять дополнительный договор. В редких случаях покупателю придется установить на спутниковую антенну дополнительную головку, принимающую сигнал.
2. Выбранные модели могут быть несовместимы между собой или терять настройки, выставленные для стабильной работы после обновления ПО. Отчего не рекомендуется устанавливать свежие версии апдейтов.

Как к одной антенне подключить 2 телевизора

То, каким способом будет разделятся сигнал на несколько телевизоров, зависит от того с усилителем применяется антенна или без него. Рассмотрим по очереди оба варианта:

Самый простой вариант когда применяется  антенна без усилителя

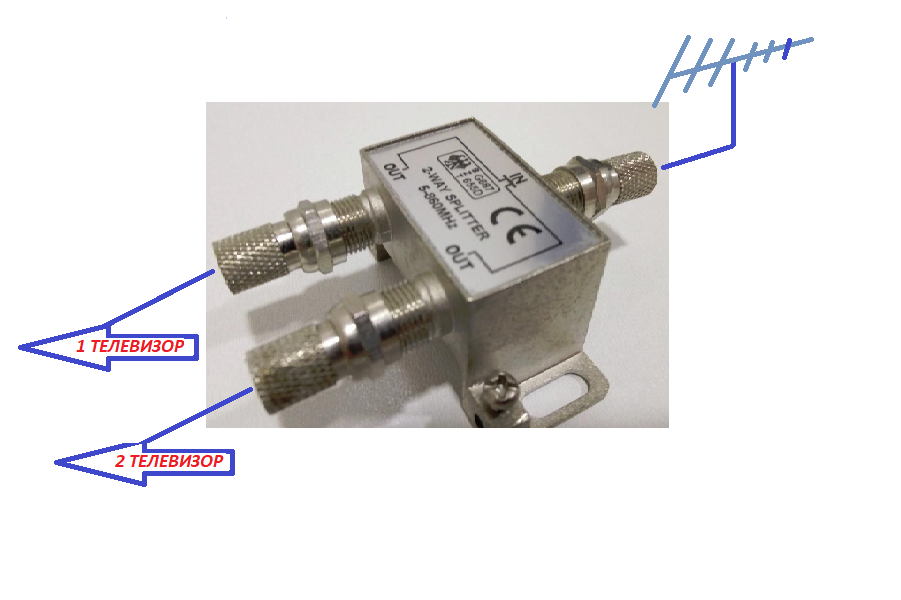

В этом варианте просто коммутируются антенна с телевизорами через делитель сигнала. Делитель может быть на два, три и более точек подключения. В принципе можно использовать и обычный тройник, в нём нет никакого согласования, всё напрямую, но при хорошем сигнале работать будет не хуже.

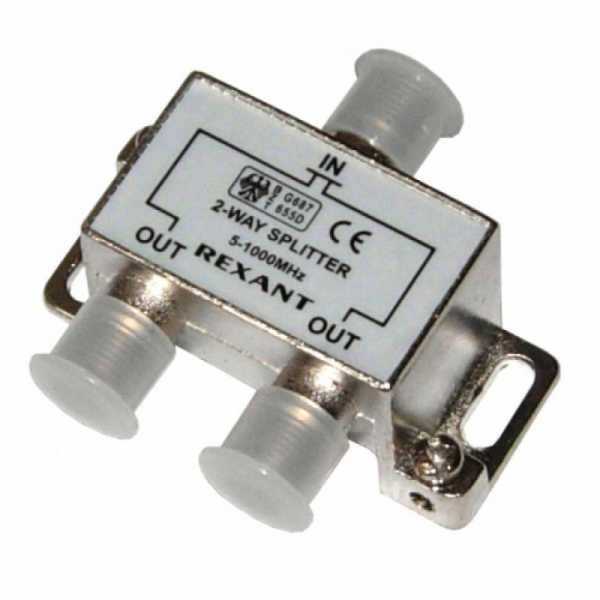

Тройник который поможет разделить сигнал выглядит так.

Тройник

При этом не важно в какой из выводов вы подключите антенну, а в какие  телевизоры. В нём, всё напрямую!

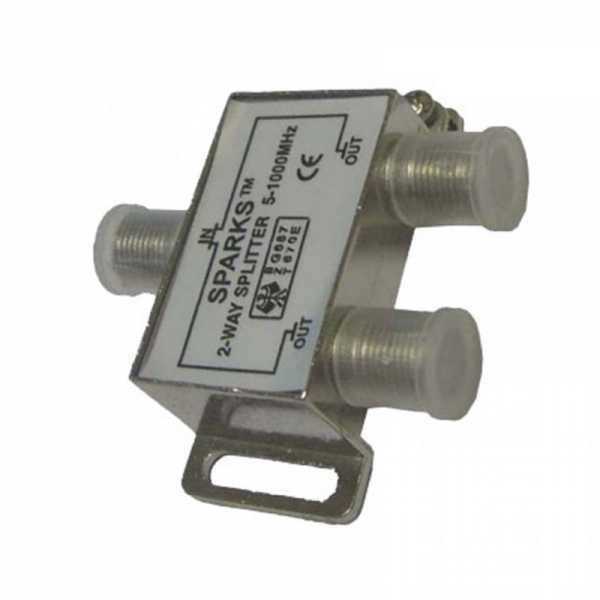

Делители телевизионного сигнала с согласованием

Такие делители в свою очередь различаются по полосе пропускания, так для эфирного телевидения полоса пропускания  5 – 1000 мНz, а для спутникового, полоса пропускания нужна больше, например 5 – 2400 мНz. Соответственно делитель для Спутникового Тв можно использовать для Эфирного Тв, а вот наоборот нет.

Если сигнал в вашей местности достаточно хорош, чтобы не пользоваться усилителем – не пользуйтесь им, примените пассивную антенну! Это избавит вас в последующем от различных проблем. (Сгоревший усилитель, проблемы с блоком питания, переусиление сигнала и т.д.)

Рассмотрим вариант подключения нескольких телевизоров к одной активной антенне (с усилителем)

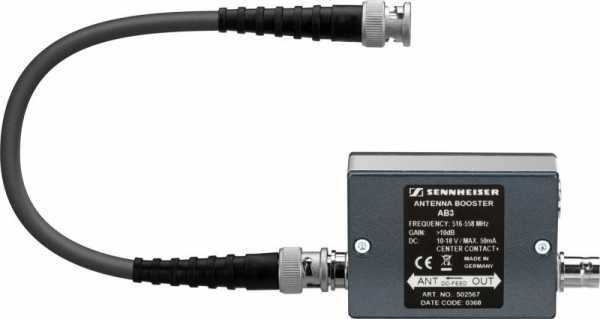

Активная антенна это антенна в которой имеется усилитель, а он нуждается в питании.

При использовании антенного усилителя,  важно что бы напряжение питания на него не обрывалось. Но при использовании схемы указанной выше, именно так и произойдёт

Потому как, через качественный делитель питание на усилитель не попадёт, поскольку там применяется трансформаторная или емкостная развязка

Потому как, через качественный делитель питание на усилитель не попадёт, поскольку там применяется трансформаторная или емкостная развязка.

Но есть несколько вариантов.  Один из них, очень похож на то, что изображено выше. Но, есть одно НО.

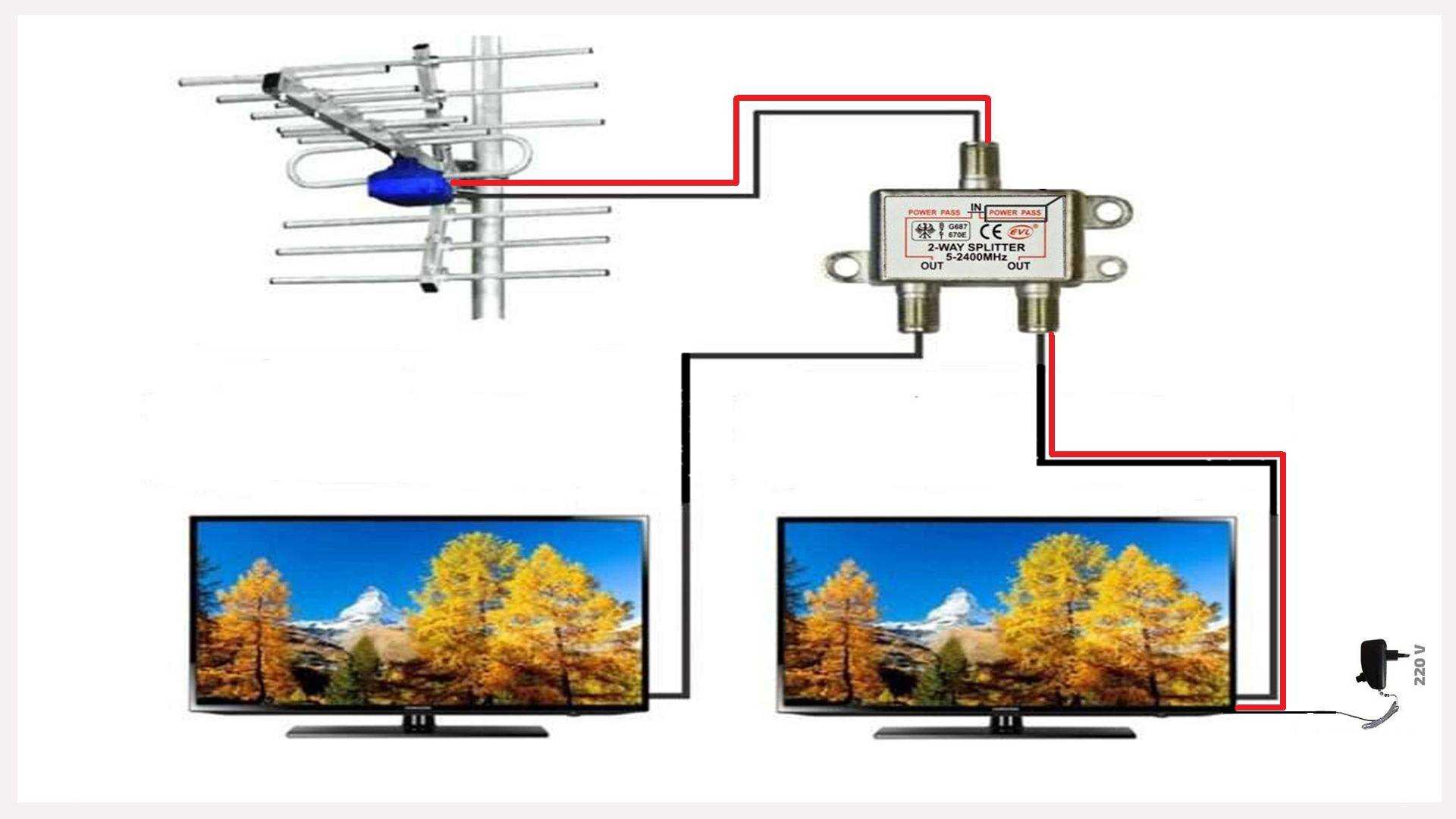

В этой схеме применён делитель с проходом по питанию – Обозначено надписью Power Pass, через такой делитель питание на антенну будет проходить. Достаточно одного блока питания. Применение такого делителя очень удобно и с применением цифровых приставок, когда питание на усилитель подаётся прямо с неё и нет необходимости в дополнительном блоке питания.  Одна беда, такого типа делитель не всегда можно найти в провинциальных магазинах.

На помощь приходит вариант номер три. В нём используется обычный делитель, но другая схема подключения. Задача в следующем, нужно подать питание на антенну, но сделать это нужно на промежутке кабеля между антенной и делителем. Для этого понадобится ещё один, вот такой элемент.

Как видите с одной стороны у него игла и резьба, вкручиваем этот разъём во вход делителя. А другая сторона разъёма является антенным гнездом, соединяем туда сепаратор блока питания. Должно получится вот так.

Таким образом  антенна будет обеспечена питанием даже при использовании обычного делителя, без прохода по питанию.

Этот вариант также подходит для применения с цифровыми приставками. В этом случае нет необходимости в меню приставок включать питание антенны, его обеспечит блок питания, который лучше использовать регулируемый, это позволит снижать коэффициент усиления в тех случаях когда сигнал будет слишком сильным.

Дело в том что с активными антеннами часто бывает так, что цифровое телевидение или не показывает совсем, или только часть каналов, или периодически сигнал зависает. Проблема может быть в переусилении сигнала, но стоит на усилитель уменьшить напряжение питания и всё приходит в норму. Вот это и позволяет сделать регулируемый блок питания.

В режиме ручной настройки по уровню шкалы на настраиваемом канале выставляем то напряжение на блоке питания, которое даст максимальный уровень. Учтите что изменения на шкале, после ваших действий отражаются через несколько секунд, не сразу.

На этом пожалуй всё, не посчитайте пожалуйста за труд поделится этой статьёй с вашими друзьями кликнув на кнопки соц сетей. Спасибо!

Способы подключения

Выбор, монтаж и настройка оборудования

Антенна. В России переход на цифровое телевидение завершился 14 октября 2019 года. Основные его преимущества это качество и стабильность сигнала. В каждом регионе теперь в цифровом формате, можно принимать 20 общероссийских каналов телевидения и три радио.

Для приёма сигнала телевидения применим антенну промышленного производства “SELENGA 118F DVB-T2”.

Цифровая  уличная антенна

Кабели. Для проведения работ по подключению трёх телевизоров потребуется четыре кабеля соответствующей длины. Три кабеля необходимы для прокладки от блока разветвителя к каждому из телевизионных приёмников и один кабель к антенне.

Следует обратить внимание на то, что телевизионный кабель должен иметь минимальное затухание сигнала, марки РК-75 или подобный. Волновое сопротивление его – 75 Ом. Частотный диапазон – до 1000 мГц

Частотный диапазон – до 1000 мГц.

Необходимость усилителя

Для того, чтобы однозначно сказать нужен усилитель или нет, необходимо произвести измерение силы сигнала, приходящего от антенны к телевизору. При плохом сигнале придется использовать антенный усилитель.

Подключаем к антенне один из приёмников и входим через меню пульта управления в режим “Ручная настройка”. Переключаемся на канал, который хорошо принимается и на экране увидим уровень сигнала. Точкой уровня сигнала, ниже которой необходимо применять усилитель является 70%.

Измерение уровня телевизионного сигнала

Показания в моём случае для одного мультиплекса 55%, для другого 51%. Что такое мультиплекс? Это пакет в котором собрано несколько каналов телевидения или радио. В первом мультиплексе передаётся 10 телеканалов и 3 радио, во втором — еще 10 телеканалов.

Уровень сигнала явно недостаточный. Необходимо усилить сигнал, принимаемый антенной. Мы применим устройство, которое совмещает два в одном:  усилитель и разветвитель в одном устройстве.

Подключение двух телевизоров к одной антенне

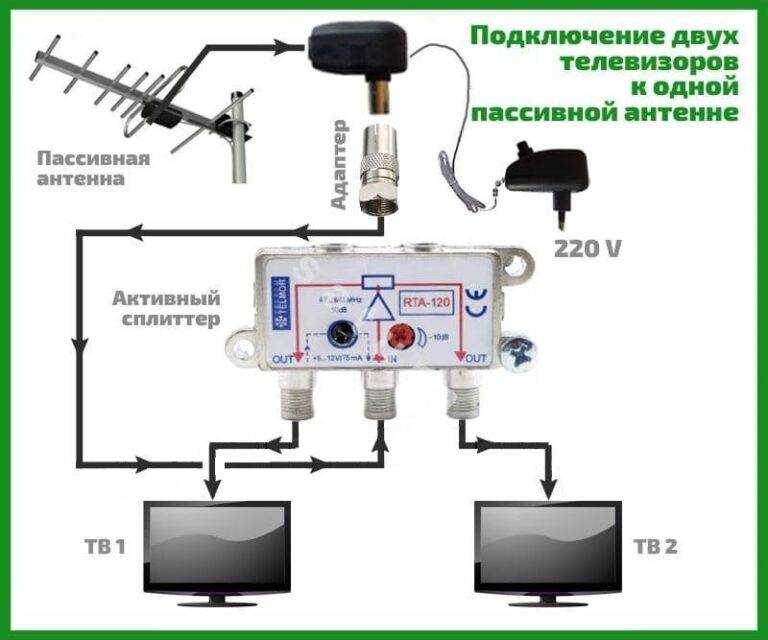

На рисунке показана схема подключения двух телевизоров с помощью усилителя-делителя. Для третьего телеприёмника схема выглядит аналогично, только устройство для этого применяется с тремя выходами.

С подходящими параметрами усилитель нашёлся на Алиэкспресс. С этой торговой площадки я заказываю товары около десяти лет. В основном опыт положительный. Но однажды вместо какой то копеечной электроники прислали “лизун” для чистки клавиатуры.

Чему я был очень удивлён. Долго переписывался с продавцом, который прикинулся, что ничего не понимает и товар отправил. Я предъявил ему претензию на один рубль и на этом прекратил спор.

Заказал на Алиэкспресс необходимый усилитель-сплиттер. Через какое то время он благополучно прибыл.

Делитель телевизионного сигнала совмещённый с усилителем

Данное устройство представляет собой небольшую коробочку из металла, где по бокам расположены четыре разъёма: один “IN” – для подключения к антенне и три “OUT” – для подключения к телевизорам. Имеется провод питания с вилкой для подключения к сети 220 вольт, и в комплекте 4 F-разъёма, которые монтируются на концы кабелей.

На всех выходах сплиттера-усилителя сигнал по уровню составляет 1,1-1,3 от его уровня на входе устройства.

Если в кабельных сетях передаётся сигнал интернета, первым надо поставить простой разветвитель (желательно хорошего качества) и один из его выходов пустить к модему для интернета, а другой через сплиттер-усилитель к телевизионному приёмнику.

Подключение и монтаж

Поставил антенну под крышу на чердак, направил в сторону передатчика. Под крышей её не видно и внешний вид дома не портит. Смонтировал усилитель-разветвитель.

Протянул кабель, подключил вход усилителя “IN” к антенне, а выход “OUT 1” к телевизору. Надо учесть, что усилитель должен располагаться как можно ближе к антенне, так на устройство попадёт меньше помех и шумов.

 Смонтировал недалеко от усилителя розетку с напряжением 220 вольт и подключил питание устройства.

Проверим качество приёма. После включения и настройки телеприёмника картина по уровню сигнала значительно улучшилась.

Из фото видно уровень стал 90% и 92% соответственно. Захотелось подключить второй телевизор. Протянул от усилителя к нему кабель. Подключил, настроил каналы, и всё показывает. Проверяем уровень и качество сигнала.

Как видно из фото у обоих мультиплексах качество сигнала 100%, а уровень 96%. Теперь стоит задача подключить третий телевизор. Но это дело будущего, к нему нужна цифровая приставка, да и смотрим мы его редко.

Антенный разветвитель: как он устроен и как его подключать

Двумя телевизорами в квартире удивить кого-либо сейчас трудно. Технологии, да и сами устройства приема сигнала, в наш стремительный век постоянно развиваются, что неминуемо сказывается на снижении цен на более старые модели. А это, в свою очередь, ведет к тому, что второй телевизор, а то и третий, может позволить себе практически каждая семья. Согласитесь, ведь все же удобно, когда на кухне или в своей комнате можно смотреть любимые передачи, никому при этом из членов своей семьи не мешая. И в этом случае нам обязательно понадобится антенный разветвитель.

Активный или пассивный: как сделать верный выбор?

Даже и не думайте о том, чтобы просто параллельно подсоединить к антенне пару проводов и таким образом получить еще один источник сигнала. Качество картинки в результате такой операции будет очень плохим – появится многоконтурность, снизится контрастность и т.д. Поэтому и нужно использовать антенный разветвитель, или, как его ещё в народе именуют, «краб».

Если источник сигнала хороший, что можно определить визуально, и до этого в доме был всего лишь один телевизор, то вполне подойдёт модель, собранная на базе резистивных делителей. Такой антенный разветвитель считается пассивным и, хоть и обеспечивает хорошее согласование сигнала, все же вносит в него определенное затухание, пропорциональное по силе количеству выходов. Данный тип хорошо зарекомендовал в себя в условиях крупного города или поблизости мегаполиса, где мощность трансляции достаточно высока.

Соответственно, при плохом приеме или большом количестве ресиверов будет лучше использовать антенный разветвитель активного типа. Такое устройство не только разделяет входящий телесигнал, но и усиливает его мощность.

При покупке разветвителя обращайте внимание на уровень затухания, который указывается в децибелах как на самой маркировке прибора, так и в сопутствующей инструкции. Чем меньше значение этого показателя, тем лучше. Если в меню телевизора можно посмотреть частоты принимаемых каналов, то запомните из них наибольшее значение и проверьте, чтобы оно входило в диапазон частот выбранного устройства

Если в меню телевизора можно посмотреть частоты принимаемых каналов, то запомните из них наибольшее значение и проверьте, чтобы оно входило в диапазон частот выбранного устройства.

Как подключить антенный разветвитель

Все, что понадобится для подсоединения второго телевизора кроме самого устройства – это телевизионный кабель, монтажные скобы (если кабель будет крепиться к стене), острый нож, обычная рулетка и антенные штекеры (по числу дополнительных телевизоров). Вначале выбираем в квартире место, где будет размещаться антенный разветвитель. Лучше всего использовать для этого специальные гнезда, монтируемые на стене помещения. Затем отмеряем количество метров от этой точки до каждого из двух телевизоров, суммируем, прибавляем пару метров на запас и покупаем нужной длины антенный кабель. Теперь его нужно нарезать на требуемые куски, с концов которых ножом снимается наружная оболочка, а оплетка загибается наружу на неочищенную часть. После этого вместо штекера, который расположен на конце старого коаксиального кабеля, подсоединяется разветвитель для антенны, а к нему — заранее подготовленные куски кабелей ко всем телеприемникам. Затем все эти провода закрепляются неподвижно с помощью скоб или кабель-канала плинтуса. Последнее, что осталось сделать – это включить все приборы и проверить качество принимаемого сигнала.

fb.ru

Что нужно знать и уметь при подключении нескольких ТВ к одной антенне

Несколько телевизоров к одной антенне — возможность подключения и методы реализации + фото

Назначение разветвителей

Существует несколько типов устройств, каждое из которых отвечает за определенные возможности разветвителей.

В зависимости от поставленных задач, используются:

• сплиттер;
• диплексор;
• ответвитель.

Следует ознакомиться с каждым из них более подробно.
Сплиттер, он же делитель телесигнала между несколькими устройствами. Кстати, в народе его называют телевизионным крабом. В зависимости от количества разъемов, сплиттер делит на 2, 3 и 4 телевизора.

В последнем случае обязательно наличие усилителя, иначе сигнал будет слабым.
Диплексор имеет другое более понятное название – сумматор. Другими словами, разветвитель объединяет несколько сигналов от разных антенн и выдает один более мощный.

Современные разветвители в большинстве случаев универсальны и могут работать как сумматором, так и делителем.
Ответвитель для тв используется в многоквартирных домах. Часть сигнала от общей антенны идет в одну из квартир, а другая проходит через ответвитель дальше.

Одной из его разновидностей является блокиратор. Он используется для ограничения платных каналов.

Сколько подключаем ТВ

В любом специализированном магазине продавец-консультант подберет хороший антенный разветвитель на 2 устройства.

Хороший уровень сигнала на 3 телевизора даст делитель или сумматор от известных торговых марок, поэтому не стоит на нем экономить.

Для того, чтобы добиться хорошего качества изображения для разветвителя на 4 телевизора и более, нужен усилитель (активный сплиттер).

В зависимости от количества подключенных мониторов, меняется минимальная требуемая мощность.

Способ № 2 — подключение через сплиттер и ВЧ-модулятор

Уровень сложности	Эффективность	Макс. кол-во телевизоров	Стоимость
Высокий	Средняя	Не ограничено	От 2000 руб.

Высокочастотный (RF) модулятор – это устройство, которое преобразует низкочастотные видео- и аудиосигналы в дециметровый диапазон. Он позволяет транслировать канал по кабелю на дальнее расстояние

Обратите внимание, что некоторые модели эфирных ресиверов уже имеют встроенный RF-модулятор

К выходу ВЧ-модулятора подключают сплиттер (частотный делитель сигнала с эфирной антенны), чтобы раздать изображение и звук сразу на несколько телевизионных аппаратов. В зависимости от модели сплиттер имеет от двух до восьми выходов, к которым по телевизионному кабелю подсоединяются ТВ-аппараты.

Принцип работы антенного разветвителя прост: он равномерно разделяет входной эфир между имеющимися выходами. К примеру, если на вход подано 12 Дб, то на выходах двойного делителя будет 6 Дб, а тройного – 4 Дб.

Алгоритм действий:

1. К цифровому ресиверу подсоединяем высокочастотный модулятор.
2. К RF-выходу модулятора подключаем сплиттер.
3. Через делитель сигнала раздаем канал на нужное количество аппаратов.
4. Неиспользованные выходы антенного разветвителя заглушаем резисторами.

На рынке представлены десятки моделей антенных сплиттеров, все их можно поделить на две большие группы:

• Пассивные. Разводят принимаемый эфир и раздают его без дополнительной обработки, поэтому качество сигнала снижается по мере удлинения провода. Используются в том случае, если нужно подключить к приставке два или три ТВ. Не подойдет при слабом сигнале, поскольку при делении сильно пострадает качество изображения и звука.
• Активные. Снабжены усилителем и лишены этого недостатка.  Если вы хотите раздать картинку на большее количество телевизоров, то нужно использовать именно этот тип. Для работы необходимо электропитание.

Плюсы	Минусы
гибкость подключения; неограниченное количество экранов; гарантированное качество сигнала.	все ТВ-аппараты показывают одинаковую картинку; для переключения канала нужно находиться в одном помещении с приставкой.

Такая схема подходит тем, у кого в доме или в офисе несколько телеприемников в разных помещениях и на них надо показывать один и тот же канал. Если нужна возможность смотреть на двух ТВ-аппаратах разные телепередачи, то данный вариант не подойдет.

Что предлагают провайдеры

Современные компании, которые обеспечивают своих абонентов спутниковым телевидением, пытаются по максимуму удовлетворять потребности и запросы пользователей. Компании предлагают клиентам просматривать любимые телеканалы на нескольких телевизорах. При этом внесение абонплаты за каждое устройство не предусматривается. Каждый оператор реализует эту идею по-разному. К примеру, приведенное выше предложение Триколор ТВ, предполагает комплект специального оборудования. Компания НТВ плюс также предлагает абонентам набор оборудования, куда входят два ресивера. У многих провайдеров доступна для подключения опция Мультискрин. Это значит, что пользователь сможет просматривать каналы за приемлемую абонплату с различных гаджетов: планшетный компьютер или современный мобильный телефон. Для многих абонентов такой вариант является оптимальным.

Несколько телевизоров к одной антенне — возможность подключения и методы реализации + фото

Несколько телевизоров в одной квартире уже совсем не удивительно в наши дни, но антенна для них, как правило, всего одна.

В такой ситуации появляется весьма уместная идея, которая заключается в подключения телевизоров к одной антенне.

Но осуществить качественное подключение без делителя сигнала или другого прибора не выйдет.

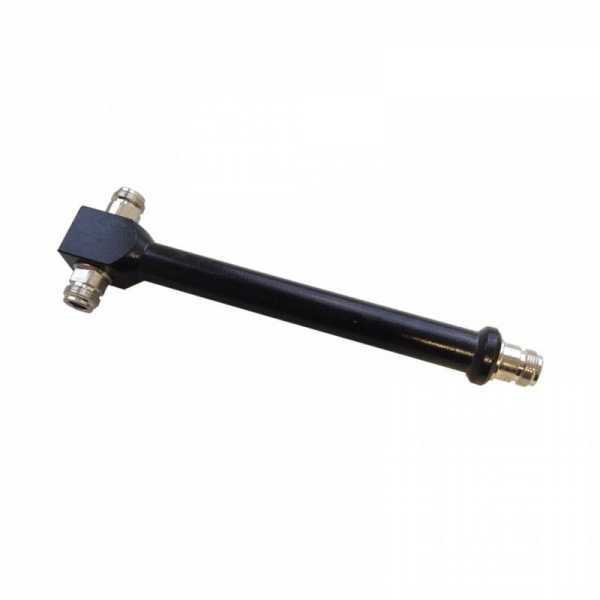

Разветвитель для кабеля

Это устройство согласовывает телевизоры и антенну. Сплиттер позволяет посылать сигнал качественного типа, который не затухает и не получает посторонних помех.

В стандартном варианте разветвителей, Вы получаете всего два выхода, а в более дорогих моделях их может быть больше.

Стоит отметить, что при покупке такого прибора необходимо обращать внимание на диапазон сигнала, который может пропустить этот прибор. Более подробную информацию можно найти в инструкции к прибору

Разветвитель или как его прозвали в простонародье КРАБ, заключен в весьма прочный и устойчивый к помехам корпус.

https://youtube.com/watch?v=KeiJrbwFGt8

Корпус даже не подвержен коррозии, а в сравнении на прочность, мало в чем уступает стали. Снаружи вы можете увидеть вход для антенны и выходы для телевизоров.

Схема трансформаторного типа выглядит провод покрытый эмалью, с сечением 0,4 миллиметра. Он продет в кольца или трубки ферритового типа. Поверх всей конструкции крепится крышка, которая создает герметичность.

Количество телевизоров

Перед началом подключения, определитесь с количеством телевизоров. Если вы решите подключить сразу три телевизора, то схема работы будет иной, нежели с одним телевизором:

С каждым добавлением нового тв устройства, сигнал становится менее мощным для других тв, но распределяется он между всеми равномерно.

Но эта проблема легко решаема усилителем. В наши дни, магазины переполнены этими устройствами, а качество получаемого от них сигнала в самых редких случаях немного разочаровывает.

Схема разветвителя

Если вы приобрели разветвитель в магазине, то скорей всего Вам остается лишь вставить шнуры в гнезда и все готова, но бывает и так, что необходимо делать все с нуля.

Инструкция установки с нуля:

Прежде всего Вам потребуется коаксиальный кабель, длинна которого составит примерно 10 — 15 метров, в зависимости от дальности ваших телевизоров от антенны.

Далее монтируем кабель в разветвитель и проводит кабель от антенны до разветвителя в дом.После обжима кабелей, Вам остается проложенные до телевизоров кабеля, просто подключить.

Вставьте все штекера в надлежащие гнезда.Далее можно подключать тв в сеть и устанавливать каналы. Но при низком качестве сигнала на одном из телевизоров, потребуется вновь обжимать кабель или искать месть получения помех.

Усиливаем сигнал

Нередко пользователи спутникового тв жалуются на то, что при добавлении телевизионной техники, сигнал теряет свою устойчивость и качество.

Но это весьма обоснованное недовольство, ведь разветвитель не усиливает сигнал, а разделяет его на мощность на активные гнезда.

Установив усилитель, эта проблема навсегда вас покинет. Но делать это лучше всего возле телевизора.

В случаи с помехами, можно обойтись ферритовыми кольцами, которые легко приобрести в магазине или найти на старых микросхемах.

Установить кольца можно в любом удобном месте, главное чтобы они выполняли свое предназначение. Эти мини защитники от помех, имеются даже на самых современных кабелях.

Ноутбуки, зарядники, наушники и т.д., все они оснащены такими кольцами. Некоторые создают защиту от самих кабелей для техники, а некоторые используются в качестве сохранения сигнала.

Проще говоря, ферритовые кольца работают в обе стороны. Не стоит пренебрегать ими даже в тех случаях, когда ваша техника работает исправно. Дело в том, что даже самые маленькие помехи, в будущем могут стать настоящей проблемой, ведь они способны заставит нагреваться некоторые из элементов техники.

Спустя некоторое время, нагреваемая область может окончательно сбоит и пропадет качество сигнала.

Но если установить кольца во все слабо защищенные или весьма мощные по напряжению места, то долгосрочных проблем можно избежать.

Не стоит удалять кольца с кабеле, даже если вы считаете, что этот кабель совсем безвреден для вашей техники.

Фото примеров подключения нескольких ТВ к одной антенне

Также рекомендуем просмотреть:

Как подсоединить три тв-приёмника к одному антенному кабелю

Если вы заранее знаете, что в дальнейшем понадобится подключить ещё один телевизор, то лучше приобрести переходник с тремя разветвлениями. В таком случае изначально нужно будет перекрыть свободный выход резистором с поддерживающим сопротивлением в цепи равным 75 Ом, а уже потом подсоединить третий кабель при помощи дополнительного штекера. Для этого понадобится уже не 5, а 7 разъёмов и ещё один провод.

В случае изначального подключения разветвителя с двумя выходами, нужно будет произвести полную его замену и сделать дополнительное подключение. В целом, схема подсоединения остаётся прежней, понадобится лишь больше деталей.

После подключения проверьте работу и появление изображения на всех трёх экранах.

Антенна с усилителем

Если речь идет об обычной «польской» антенне, то для улучшения сигнала можно подключить усилитель с блоком питания, что заметно прибавит качества изображению.

Для этого нужно в уже знакомой схеме сделать некоторые изменения. Необходимо убрать F-разъем от входа в сплиттер, затем на освободившееся место установить штекер с блоком питания, который идет в комплекте с «польской» антенной. После этого на вход следует монтировать переходник с антенным гнездом («мама») и подключить разъем с усилителем.

Такая процедура позволит увеличить коэффициент усиления, где, в отличие от спутникового ТВ, максимальное значение не так важно, поэтому проблем с переизбытком сигнала быть не должно. Также нелишним будет заметить, что каждый последующий телевизор в значительной степени снижает качество приема

Поэтому для комфортного просмотра любимых телепередач лучше не поскупиться и приобрести дополнительную антенну вместо того, чтобы «колдовать» со сплиттером. Этот совет особенно актуален, если телевышка находится на большом удалении от приемника

Также нелишним будет заметить, что каждый последующий телевизор в значительной степени снижает качество приема. Поэтому для комфортного просмотра любимых телепередач лучше не поскупиться и приобрести дополнительную антенну вместо того, чтобы «колдовать» со сплиттером. Этот совет особенно актуален, если телевышка находится на большом удалении от приемника.

Общая информация

Телевизионный поток, который поступает на экран телевизора, транслируется с помощью телевышек, расположенных в крупных городах. Он передаётся от вышки к вышке, и каждая раздаёт его в зоне своего покрытия. Для приёма этого сигнала необходимо установить антенну, потом подсоединить её к телевизору. Такое телевидение называется эфирным, оно ориентировано на два вида сигнала:

• аналоговый;
• цифровой.

Аналоговый формат, который вещал каждую телевизионную программу по отдельному каналу в метровом и дециметровом диапазонах, уже уходит в прошлое. В 2021 г. Россия полностью переходит на цифровое вещание.

Цифровой формат представляет собой два мультиплекса (пакета), которые передаются по двум каналам. Номера каналов можно узнать на официальном сайте rtrs.ru – Российской телевизионной и радиовещательной сети. Каждый мультиплекс включает в пакет 10 бесплатных каналов формата DVB-T2.

Для приёма цифрового ТВ нужны встроенная в телевизор или отдельная приставка и цифровой ресивер, поддерживающий формат DVB-T2. Антенна подключается к нему, он сопряжён с телевизором.

При новой установке антенны и разводке кабеля вопрос деления сигнала на два приёмника не особо актуален. Чтобы подсоединять второй телевизор, не нарушив работоспособность первого, нужно обладать некоторой информацией.

Уровень сигнала

Это одна из характеристик, которая учитывается при установке антенны и её подключении. Прежде, чем рассматривать вопрос о запараллеливании телевизоров, нужно убедиться, что антенна уверенно принимает телевизионные волны, и уровень сигнала достаточен для того, чтобы его поделить. Необходимо выполнить следующее:

• зайти в меню телевизора или приставки в режим ручного поиска канала;
• выставить номер проверяемого канала;
• при выводе на экран двух индикаторов: качество сигнала и уровень сигнала, убедиться в том, что индикатор уровня находится в зелёной зоне или равен 60% и более;
• в противном случае поэкспериментировать с местом установки антенны и её направлением, до получения нужного результата.

Внимание! Номера каналов мультиплексов для месторасположения телевизора можно уточнить на карте сетки вещания на сайте rtrs.ru. Желательно выбрать ближайшие к месту проживания телевизионные ретрансляторы. Рядом с ними на карте обозначены направление ориентации антенны и номера каналов

Рядом с ними на карте обозначены направление ориентации антенны и номера каналов.

Протяжённость кабеля и количество кабельных соединений

На качество и уровень волн влияет длина кабеля L. Одной из характеристик изделия является величина затухания сигнала на метр. Если L не более 27-30 м, то на качестве картинки это не отразится, но каждый добавленный метр будет вносить затухание, снижать уровень. При расчётах схемы прокладки необходимо выбирать кратчайший путь, стараться избегать лишних запасов из скрученных бухт. Кабеля должно быть ровно столько, сколько нужно и плюс один-два метра.

Важно! Между штекером антенны или делителя и входным гнездом приставки или телевизора не должно быть механических скруток центральной жилы и повреждений экранной оплётки. Количество соединений необходимо свести к минимуму. Установку разъёмов выполнить герметично при их расположении вне помещения

Установку разъёмов выполнить герметично при их расположении вне помещения.

Комплект Триколор ТВ на 2 телевизора

Официальное решение от оператора, которое позволяет просматривать каналы независимо и оформить 1 договор на 2 телевизора. Услуга называется «Мультирум» и предлагает подключаться к следующим тарифам:

1. «Единый Мульт Лайт» — клиент получает доступ к базовому набору каналов на двух телеприемниках.
2. «Единый Мульт» — к базовому перечню телепередач присоединяются пакеты, подключенные дополнительно. Без этого пакета клиенты получат доступ только к стандартному набору телепередач.

Стоимость подключения может зависеть от региона, сложности представленных работ.

Комплектация Триколор ТВ.

Схема подключения

При оформлении договора, клиент покупает ресивер-сервер и ресивер-клиент. Первый принимает сигнал, может работать один или передавать его на вспомогательную приставку. Второй принимает трансляцию и воспроизводит ее на подключенном TV. Чтобы схема заработала:

1. Кабель с антенны необходимо подсоединить к серверу.
2. От него, используя витую пару (UTP-провод), проводят сигнал к клиенту. Подключение происходит через Ethernet-порты RJ-45.
3. Оба устройства подключают к “своим телеприемникам” по подходящему кабелю.

Те, кто планирует подключение нескольких телевизоров, могут сперва приобрести ресивер-сервер, а затем докупить клиент.

Преимущества и недостатки

К плюсам относится:

1. Официальное решение от оператора.
2. Подключение к двум телеприемникам по HDMI или RCA.
3. Необходимо заключить всего один договор с фиксированной годовой платой.
4. Независимая работа устройств, с возможностью переключить канал в любой момент на обоих устройствах.
5. Использование одной антенны в качестве приемника сигнала, не докупая дополнительный комплект или головку.
6. Возможность расширить количество подключенного оборудования до 4 телевизоров, докупив комплект «ресивер-клиент» и заключив дополнительный договор.

Из недостатков:

1. Нельзя подключиться без оформления специального договора.
2. Комплект совместимого оборудования ограничен несколькими моделями.
3. Стоимость подключения и настройки. Конечный прайс зависит от трудностей при монтаже и региона.

Триколор ТВ для двух телевизоров.

Выбор, монтаж и настройка оборудования
