Все способы подключения музыкального центра к телевизору

Подключение с помощью соединения HDMI

После выбора нужного провода, для подключения устройств соедините их кабелем, выполнив несложные настройки.

Порядок действий при подключении:

1. Выключите устройства.
2. Подключите один конец провода к входному разъему HDMI на ресивере персонального кинотеатра, а другой конец – к выходному порту HDMI на портативном ПК.
3. Включите технику.
4. В настройках акустического комплекса выберите нужное гнездо и установите его в качестве источника сигнала.
5. Для настройки ПК нажмите на экране правой кнопкой мыши, в выпадающем перечне выберите опцию «Разрешение экрана». Задайте одну из команд: расширить изображение на оба дисплея, включить один из экранов, дублировать видеоизображение.

Если монитор на домашнем кинотеатре высокого разрешения (HDTV), то видео можно видеть только на экране телевизора, а не на дисплее ноутбука. Чтобы увидеть элементы на мониторе портативного ПК — отключите персональный кинозал.

Если данного гнезда нет, используйте переходник, с помощью которого можно подключить HDMI-разъем акустической системы к USB-порту портативного ПК. Однако это приведет к потере качества изображения.

Подсоединить устройства посредством HDMI наиболее предпочтительный вариант, так как обеспечивает наиболее оптимальное качество передачи аудио сигналов и изображения.

Редкие разъемы

В данную категорию попали входы и выходы, которые либо уже устарели и почти не используются в ТВ, либо являются новыми, поэтому также еще не получили широкого распространения.

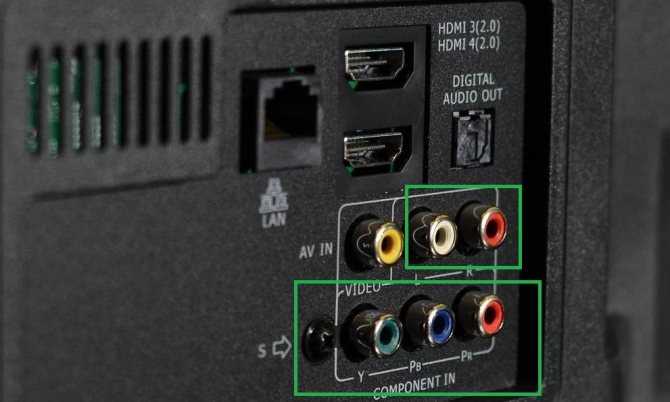

Компонентный (YPbPr)

Иногда, взглянув на заднюю панель телевизора в поисках привычных тюльпанов, пользователи видят аналогичный выход, но окрашенный в другие цвета (синий, красный, зеленый) и подписанный Component in. YPbPr – это цифровой видео вход, способный передать картинку в высоком качестве (FHD). Он считается устаревшим, так как ему на смену пришел HDMI, который также передает цифрой сигнал, но в более высоком качестве.

Важно! Компонентный вход может быть дополнен аналоговым аудио разъемом – белый и красный. В таком случае рядом будет расположено сразу пять разъемов

Назначение цветов:

• зеленый (Y) – яркость;
• синий Pb – яркость и уровень синего цвета;
• красный Pr – яркость и уровень красного цвета.

Соответственно, дополнительные белый и красный входы – это правый и левый канал аудио.

Использовался для подключения DVD проигрывателей, игровых приставок или домашних кинотеатров.

S-Video

Устаревший видео разъем для передачи аналогового сигнала. Несмотря на то, что сигнал здесь делится, так же как у компонентного разъема, для подключения используется только один провод. Использовался в старых DVD проигрывателях и ресиверах от спутниковых тарелок.

DVI

Обеспечивает ввод и вывод цифрового или аналогового видео сигнала. Выход достаточно устаревший и почти не применяется в современных ТВ. Он позволяет подключить к нему ПК или ноутбук, чтобы телевизор выступал в качестве монитора. Данный разъем все еще встречается в компьютерах, но прим этом к телевизору обычно подключение осуществляется через переходник DVI – HDMI.

VGA

Еще один видео выход, который позволяет использовать телевизор в качестве монитора. В отличие от DVI, он передает исключительно аналоговую картинку. Несмотря на то, что VGA вход условно хуже, он распространен шире, но преимущественно у дешевых или китайских телевизоров.

На заметку! Иногда VGA называют PC IN разъем

Важно понимать, что название неофициальное и известно не всем

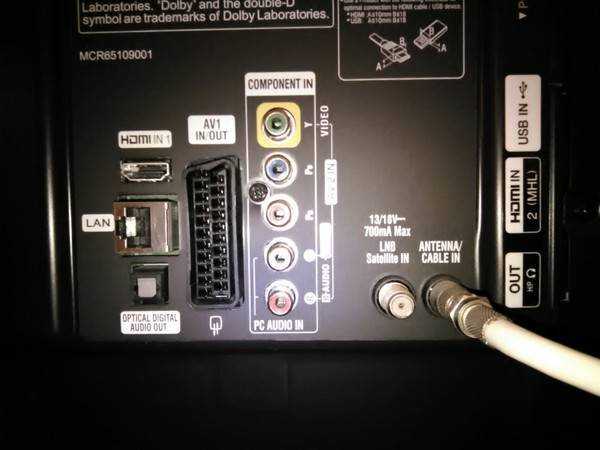

SCART

Разъем SCART относится к устаревшим типам. Он умеет передавать аналоговый и цифровой видео сигнал, но из-за ограниченной пропускной способности был заменен на HDMI. Очень редко встречается в современной технике. На момент использования его широко применяли для DVD проигрывателей и приставок от спутниковых тарелок.

MHL

Разъем визуально выглядит, как HDMI и выполняет аналогичную функцию – передача цифрового аудио и видео сигнала. Отличие заключается в том, что он рассчитан на подключение мобильных устройств и совмещает в себе особенности microUSB, а именно — в процессе подключения не только получает картинку со смартфона, но и заряжает его. Это очень редкий вид разъемов, и встречается он чаще всего у компании Самсунг.

Варианты подключения домашнего кинотеатра к компьютеру

Подключение домашнего кинотеатра к компьютеру может быть выполнено двумя способами. В первом случае ПК для вывода звуковой дорожки подключается к DVD плееру с подсоединенными колонками, а для передачи изображения – к телевизору через HDMI. Во втором случае акустика подсоединяется напрямую к компьютеру.

Компьютер, телевизор и колонки

Чтобы подключить домашний кинотеатр к компьютеру для вывода звука, потребуется ресивер, в качестве которого обычно выступает DVD или Blu-Ray проигрыватель. Это устройство получает целиком весь звуковой ряд, а затем делит его на составляющие и отправляет на каждую подключенную колонку соответствующий ее предназначению фрагмент.

В результате, если звук согласно событиям фильма звучит сзади, то и зритель услышит его с тыльных динамиков. Различные динамики предназначены для передачи разных аудиодорожек, так, например, голос будет слышен с центральной колонки над телевизором, а не сзади или сбоку. Это создает ощущение, что разговаривают люди на экране.
Сначала необходимо выполнить подключение колонок к ресиверу. Для этой цели чаще всего используется кабель, идущий в комплекте с акустикой.

Выход с маркировкой Front R и L используется для подключения фронтальных динамиков, Center – центральных, Rear или Surround – тыловых, Subwoofer – сабвуфера.

Следующий шаг – плеер подключается к компьютеру. Потребуется приобрести, если не идет в комплекте, кабель 2RCA (штекеры типа «тюльпан» красного и белого цвета) – mini Jack 3,5 мм (разъем для наушников).

Этот провод подключается штекером 3,5 мм в зеленый выход с маркировкой OUT на аудиокарте компьютера, используемый для вывода звука на наушники или стереоколонки. «Тюльпаны» подсоединяются к ресиверу во входы красного и белого с маркировкой IN.
Теперь необходимо подсоединить телевизор или монитор к домашнему кинотеатру. Для этого используются такие виды кабеля, как VGA, HDMI, DVI. Второй и третий типы провода более предпочтительны, т.к. передают изображение в максимально возможном качестве.

Кроме того, DVI и HDMI транслируют еще и аудиосигнал, поэтому звук при просмотре фильма можно просто передать на динамики телевизора, без использования домашнего кинотеатра. Если на компьютере и телеприемнике нет одинаковых разъемов, можно воспользоваться переходниками, например, DVI-HDMI.

Для установки связи между техникой нужно кабелем соединить оба выключенных устройства, затем запустить их и в телевизоре в списке источников сигнала выбрать вход, к которому подключен компьютер. Если их несколько, не ошибиться поможет маркировка, которая обычно присутствует возле разъемов на тыльной или боковой панелях телеприемника.
При подключении кабелями HDMI и DVI аудиосигнал выводится напрямую на телевизор.

Чтобы передать его на домашний кинотеатр, можно соединить оптическим кабелем или HDMI вход на ресивере и выход на телеприемнике. Еще один вариант – соединить телевизор и колонки, подключенные к плееру, кабелем 2RCA-2RCA или 2RCA-mini Jack 3,5 мм. Если при подключении через HDMI нет звука, стоит убедиться, что оба устройства поддерживают стандарт ARC, позволяющий передавать звуковую дорожку с телеприемника на домашний кинотеатр.
Таким образом, при подсоединении через плеер на компьютере запускается фильм. Изображение выводится на тв, а звук – через ресивер на динамики домашнего кинотеатра.

Прямое подключение колонок

Если для компьютера пользователем приобреталась продвинутая звуковая карта 5.1 с рядом дополнительных каналов, использовать AV-ресивер для подключения необязательно. Все, что нужно – приобрести несколько переходников 2RCA-mini Jack 3,5 мм.

Далее к зеленому разъему на аудиокарте подключаются через переходник фронтальные колонки, к черному – тыловые, к оранжевому – центральная и сабвуфер. Чтобы подключить боковые динамики для систем 7.1, задействуется серый выход.

Что умеют саундбары

Даже самый скромный саундбар будет звучать лучше, чем встроенная акустика телевизоров премиум-сегмента. Он даст больше деталей, пространства, позволит услышать фильм так, как его задумывали создатели. К примеру, сверчки в ночи будут звучать как сверчки, а не как капающий кран. Качества звука большинства саундбаров достаточно, чтобы заменить собой музыкальный центр. Некоторые модели еще и умеют транслировать музыку из стриминговых сервисов.

Yamaha MusicCast Bar 400 имеет встроенные музыкальные потоковые сервисы

Современные саундбары впитали в себя все последние чудеса инженерной мысли и умеют воспроизводить объемное звучание, вплоть до эмуляции 7.1 и даже сумасбродных 13.0 каналов (как Harman-Kardon Enchant 1300). В порядке вещей беспроводное подключение через Bluetooth и Wi-Fi. Впрочем, почти всегда присутствуют традиционные проводные разъемы. Иногда в саундбар встроен DVD или даже Blu-Ray-плеер, тогда он может стать еще более универсальным устройством. Нередко есть FM и Интернет радио, почти всегда — пульт ДУ.

Премиальные модели поддерживают два самых современных формата воспроизведения звука: Dolby Atmos и DTS:X. Они только начинают использоваться в кинотеатрах, причем пока даже не во всех. Главная фишка — они добавляют звук сверху. То есть при пролетах самолета будет создаваться ощущение, что он реально летит над зрителем.

Samsung HW-Q70R умеет воссоздавать звук сверху

Внутри саундбара находится от двух до десяти (а иногда и больше) динамиков. Они направлены в разные стороны, чтобы создавать эффект объемного звучания. При этом используются ресурсоемкие алгоритмы и вычисления, поэтому в саундбар обязательно встроен звуковой процессор, отвечающий за все «волшебство». Ко многим моделям в комплекте идет специальное приложение, которое поможет откалибровать девайс.

Также стоит отметить такое ответвление в дизайне саундбаров, как саундбазы. Узнать их можно по более узкому, но вытянутому вглубь корпусу. Так на них удобно ставить телевизор, отсюда и «база» в названии. За счет более объемного корпуса в них встраиваются более крупные динамики, что благоприятно сказывается на качестве звучания. Часто в комплекте даже не идет сабвуфер, потому что он встроен в девайс. Таким образом, саундбазы могут быть удобнее и лучше по качеству звука. Тем не менее, саундбары лучше работают со стерео и объемным звучанием за счет более широкого корпуса, позволяющего расположить динамики далеко друг от друга.

Особенно хорошо саундбар впишется в небольшое помещение, где пространства и так мало, а уж для восьми колонок с усилителем — тем более нет места. Да и мощность полноценной аудиосистемы будет выше необходимой. Даже бюджетные решения позволят получить от фильма намного больше эмоций, чем встроенная акустика телевизора.

Как подключить ноутбук к музыкальному центру

Ноутбуки редко могут похвастаться качественным звуком. Обычно это связано с тем, что устройство воспроизведения находится внутри компьютера. В таких случаях на помощь приходит музыкальный центр. Он способен воспроизводить качественные звуки с большинства современных устройств. Но необходимо осуществлять подключение и настройку.

Что потребуется для подключения

Для подключения понадобятся только 3 вещи:

1. Ноутбук.
2. Музыкальный проигрыватель, поддерживающий систему AUX (более 90 процентов устройств, даже старых способны ее поддерживать).
3. Кабель переходник с колокольчиками (еще называют тюльпаны).

Какие могут возникнуть трудности

Обычно проблем с подключением не возникает. Нам просто нужно вставить штекеры в соответствующие разъемы. Если звук не воспроизводится, проверьте правильность подключения тюльпанов. Красный должен быть в красном порте, а белый в белом. Если провод слишком короткий, а расстояние между устройствами большое, и переходник приходится натягивать, могут возникнуть проблемы с качеством звука. Просто нужно выбрать кабель достаточно длины (такие продаются в компьютерных магазинах).

Если же вы уверены, что все подключено правильно, возможно, что-то поломалось. Причина может быть в следующем:

1. Не работает порт ноутбука. Просто подключить к нему наушники, если они заработают, значит, причина другая.
2. Сломался один из разъемов музыкального центра. Попробуйте подключить другое устройство, вместо ноутбука.
3. Проблемы с кабелем. Здесь может быть поврежден один из каналов или штекер. Но самая распространенная проблема – залипшие контакты.

Пошаговое подключение музыкального центра

Для подключения потребуются только ноутбук, музыкальный проигрыватель и кабель-переходник тюльпан (длина кабеля зависит от расстояния между устройствами). На переходнике должно быть один штекер джек с одной стороны, и два тюльпана с другой. Такие кабеля продаются в магазинах радиоэлектроники и компьютерной техники. Стоит переходник от 70 до 250 рублей.

Обычно штекеры-тюльпаны красные и белые, и отвечают за каналы звука. Сам же переходник сделан из двух проводов, которые склеивают между собой, или в виде одного кабеля. Но в последнем случае, каналов все равно два, просто они тонкие, и находятся внутри оболочки.

Следует также учитывать длину кабеля, чтобы не было натяжения.

Подключается устройство к ноутбуку следующим образом:

1. Нам нужно вставить джек в ноутбук. Для этого используется разъем, куда подключают наушники (обычно рядом стоит символ наушников).
2. Тюльпаны необходимо подключить к музыкальному проигрывателю. Там будут разъемы, которые должны соответствовать нашим штекерам по цвету (красный и белый).
3. Теперь необходимо осуществить настройку. Просто включаем AUS, на проигрывателе. Это позволит передавать звуковые сигналы из ноутбука к музыкальному центру.
4. Можно слушать музыку.

Осуществить подключение нетрудно. Самое главное — соблюдать все правила и рекомендации.

Подключение домашнего кинотеатра к компьютеру

Домашний кинотеатр (ДК) включает в себя множество различных технических устройств. Чаще всего, когда говорят домашний кинотеатр, имеют ввиду либо многоканальную акустическую систему, либо набор из телевизора, видеоплеера, саба и аудиоколонок.

Поэтому существуют два основных способа подсоединения домашнего кинотеатра к ПК.

1. Использовать персональный компьютер в роли источника видео и аудио. Для этого потребуется соединить его с внешними колонами и телевизором.
2. Напрямую подсоединить акустическую систему ДК к компьютеру.

Рассмотрим каждый из них поподробней.

Способ 1 – подключение через телевизор

Чтобы вывести звук на колонки ДК, необходим усилитель. Как правило, в этой роли используется обычный DVD-проигрыватель. Однако возможен вариант, при котором усилитель уже встроен в какую-то из колонок. Например, в сабвуфер или модуль. Несмотря на такое технически разное исполнение усилителя, процесс подключения универсален и выглядит следующий образом.

Видеоряд с ПК на выбранный телевизор будет передаваться через специальный кабель. Его тип зависит от наличия тех или иных разъемов на ПК и телевизоре. Основными типами таких кабелей являются:

HDMI и DisplayPort могут также передавать и аудиосигнал. Иногда это очень удобно, ведь из цепочки исключается дополнительная акустика: в таком случае звук будет идти через встроенные телевизионные динамики.

Если на устройствах разные разъемы, то потребуется приобрести ещё один переходник.

После покупки нужного кабеля один его конец вставляется в ТВ, а второй в ПК. На этом работу по подключению можно считать завершенной.

Осуществим данный метод только при наличии необходимых выходов/входов на ПК и усилителе. Так как акустика с канальностью 5.1 является наиболее популярным вариантом, рассмотрим именно такое подключение. Во-первых, придется купить сразу 4 переходника с MiniJack на «тюльпаны». Этими переходниками соединяются выходы на ПК и входы усилителя. Чтобы не перепутать, что куда подключать, следует точно определить назначение всех разъемов. Обычно это не составляет никакого труда. Каждый разъем подписан.

• R и L соответствуют стереовыходу на компьтере, окрашенному в зеленый цвет.
• FR и FL соединяют с черным выходом «Rear».
• SR и SL – к гнезду серого цвета с подписью «Side».
• Центральные колонки и саб (CEN и SUB или S.W и C.E) подключают в разъем оранжевого цвета.

Выходы на компьютере для подключения акустики 5.1

Может быть такая ситуация, что отсутствуют требуемые выходы. В этом случае колонки не будут работать вовсе или частично. Обычно присутствует только стереовыход, тогда применяются только входы Right и Left.

Возможна также ситуация, что при подсоединении всех колонок, стереовход на DVD-плеере будет вообще не задействован. Это может быть связано с особенностями работы конкретно этой модели. Самым лучшим вариантом будет изучить инструкцию к устройству, чтобы не ошибиться в подключении.

Как правильно подключить все составляющие кинотеатра? ↑

Независимо от компоновки и численности оборудования для домашних киноманов, все составляющие подключаются к ресиверу. Он управляет всем набором видео техники и поставляет питание звуковым колонкам, принимает и передает радиосигналы. В ресивер вмонтирован тюнер, устройства усиления мощности, предусилители, декодеры многоканального звука, система обработки команд. На нем фокусируется схема подключения домашнего кинотеатра, он является центром соединения всей техники в единый, слаженно действующий «организм».

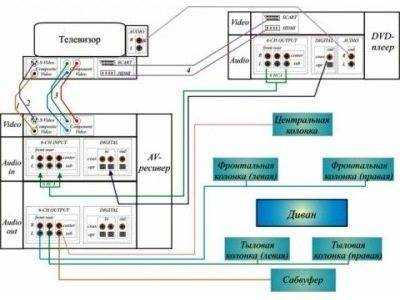

Подробная схема подключения домашнего кинотеатра с наглядным изображением мест расположения портов

Подключаем домашний кинотеатр к телевизору ↑

Для данной работы исполнителю потребуется кабель, выбор которого зависит от типа разъемов на телевизоре и на ресивере. Согласно чему нужно приобрести кабель со стандартным композитным разъемом либо с разъемом RGB, либо с входом HDMI, либо с приспособлением для подключения S-видео. Грамотное подключение домашнего кинотеатра также потребует включить в цепочку сетевой фильтр.

Предположим, что разъемы на ресивере и на телевизоре композиционные, приобретен соответствующий кабель и в руках есть все, чтобы без проблем подключить домашний кинотеатр к телевизору. Приступим:

К расположенному на тыльной панели ресивера разъему OUT подключим штекер желтого цвета, к IN разъему ЖК, LED или плазменного телевизора подключим штекер, находящийся на противоположном конце.

По аналогии выполняется подключение кабеля S-Video. Присоединение техники посредством кабеля RGB производится установки синего, красного и зеленого штекеров в соответствующие входы. С подключением кабеля HDMI с компактными «гребенками» для телевизоров высокой четкости легко справиться, ориентируясь на форму штекеров и нанесенную на большинство из них маркировку.

Кабель HDMI с компактными «гребенками» для подключения к ресиверу телевизоров высокой четкости

Подключаем фронтальное, тыльное акустическое оборудование и центральную колонку.

Центральный динамик можно расположить над или под ТВ. Тыльные колонки должны быть повернуты к киноманам на 45º.

• Под черной и красной крышкой ресивера на задней его панели, есть отверстия для подключения проводов. Вставлять соответственно цвету.
• Blu-Ray и/или DVD-плееры присоединяются через гнезда с подсказывающим схему подключения окрасом.
• Сабвуфер, оптимизирующий звучание, подключается имеющимся в комплекте кабелем к разъему ресивера OUT.
• Аудиотехнику присоединяем к разъему центрального устройства, вставив штекеры в выходы плеера, имеющиеся слева и справа.

Схема подключения домашнего кинотеатра с дополнительными предусилителями, многоканальным усилителем и процессорами

Завершить подключение домашних кинотеатров следует установкой вилок всех электрических шнуров в фильтр и присоединением его к розетке.

Способ подключения к компьютеру ↑

Для присоединения используется специальный кабель, на одном из концов которого штекер типа «тюльпан», на противоположном – устройство для входа «мини-джек». Осуществляется подключение домашнего кинотеатра к компьютеру через зеленый порт.

• В системный блок вставим мини-джек, разъем тюльпан вставим в DVD-плеер. При данной схеме подключения проигрыватель выполняет функцию усилителя звука, который воспроизводится в выбранном хозяином формате (т.е. 5.1 либо 6.1 и др.). Именно к нему подключаем колонки и пассивный сабвуфер.
• Настраиваем звуковую карту. Не исключено, что для подключения кинотеатра с шестью колонками потребуется установка 6СH Speaker, для семи колонок тоже, возможно, нужна будет установка специального параметра. Настройка карты заключается в балансировке характеристик звука.
• Настраиваем видео карту с ориентацией на предпочтения владельцев. Видеокарта может поддерживать два или более экрана.

Кабель для создания контура домашнего кинотеатра, включающего компьютер и плеер в качестве усилителя

Подключение цвето- и светомузыки

Хорошим дополнением для музыкального центра является цветомузыкальное устройство. Сопровождение звукового ряда мерцанием ламп различного цвета создаёт красивый ореол и непередаваемую атмосферу. Для того чтобы подключить к центру цветомузыкальную установку, нужно воспользоваться переходным шнуром, снабжённым вилкой стандарта RSA или DIN. Если подключение к линейному выходу недоступно, можно доработать шнур, создав параллельное подключение к одному из каналов.

Ещё один из способов подключения светомузыки — подключение непосредственно к колонкам зажимами типа «крокодил». Этот способ возможен, если кабели, идущие от центра к колонкам, расположены в доступном месте. В противном случае придётся прибегнуть к пайке.

Существуют также цветомузыкальные установки, оборудованные встроенным микрофоном, который «слушает» музыку и передаёт её колебания на лампы. Такую установку не надо подключать, достаточно расположить её непосредственно от источника звука и включить в розетку питания.

Как подключить музыкальный центр или стереосистему к телевизору

Задача: чтобы звук просматриваемых фильмов и передач звучал реалистичнее, необходимо вывести его из телевизора на колонки музыкального центра.

Аналоговое подключение через линейные выходы/входы

Что понадобится: кабель-переходник RCA — RCA.

Что сделать:

• Изучить разъёмы на задней и боковой стенках телевизора. Найти гнёзда RCA, обозначенные как OUT или AUDIO OUT.
• Взять переходный кабель RCA — RCA.
• Подключить переходный кабель одним концом к телевизору, соблюдая цвет «тюльпанов». Красные штекеры — всегда обозначают правый канал.
• Подключить второй конец кабеля к музыкальному центру.
• Включить в музыкальном центре подачу звука на линейный вход.

Линейные выходы соединяет двойной кабель RCA

Аналоговое подключение через композитный выход и настройка

Если у телевизора нет разъёмов RCA, можно использовать универсальный соединитель SCART. В одном большом блоке инженеры соединили все входы/выходы, включая видеосигналы и звук. Переходников со SCART выпускается множество, в этом случае нужен SCART — RCA.

Что понадобится: кабель-переходник SCART — RCA.

Что делать:

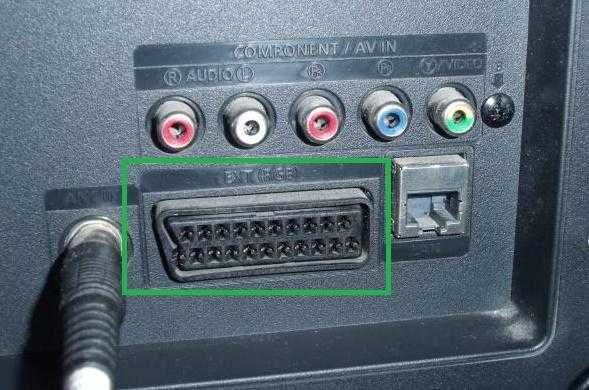

• Найти на задней стенке телевизора разъём SCART — широкую колодку сложной формы с множеством мелких узких отверстий.
• Включить переходный кабель SCART — RCA в разъём SCART.
• Для подачи звукового сигнала в музыкальный центр потребуются красный и белый «колокольчики». По жёлтому передаётся видеосигнал, он остаётся свободным.
• Включить штекеры RCA в музыкальный центр, соблюдая цвет (красный — правый канал).
• Включить линейный вход LINE IN в музыкальном центре.
• Иногда в настройках телевизора нужно активировать выход на SCART. Следует свериться с инструкцией.

Композитный выход содержит все нужные сигналы

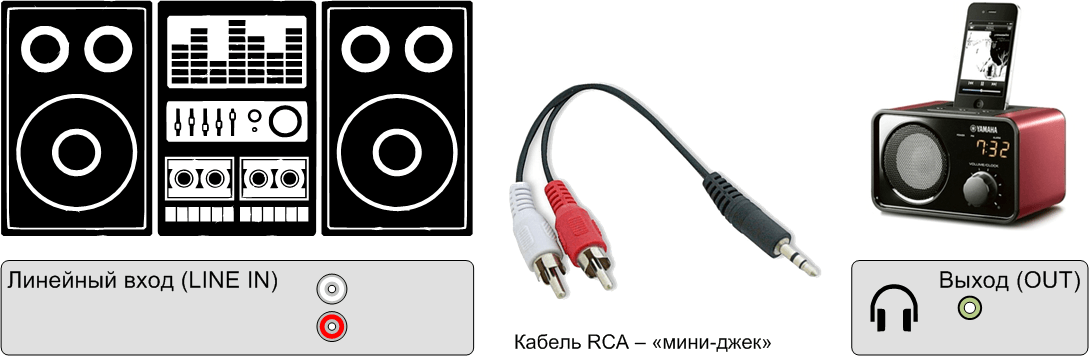

Подключение через выход для наушников

Случается, что у телевизора нет линейных выходов, а только гнездо для наушников. Как получить звук в колонках для такого случая?

Что понадобится: кабель-переходник RCA — «мини-джек», переходник «джек» — «мини-джек».

Что делать:

• Изучить корпус телевизора со всех сторон. Гнездо для наушников может быть с любой стороны, в том числе и на передней панели, оно может быть спрятано под крышку.
• Если гнездо маленькое, скорее всего, это «мини-джек». Если гнездо выглядит большим — это «джек» (6,35 мм = 1/4 дюйма).
• Исходя из имеющихся разъёмов, следует подобрать готовый переходной кабель RCA — «мини-джек» или RCA — «джек». Так как кабели первого типа встречаются чаще, можно дополнительно взять переходник с большого «джека» на «мини-джек».
• Включить переходной кабель в разъём для наушников на телевизоре.
• Присоединить «тюльпаны» RCA на другом конце провода к музыкальному центру.
• Включить на музыкальном центре линейный вход.
• Отрегулировать громкость телевизора и музыкального центра.

Примечание: громкость звука зависит не только от настройки музыкального центра, но и от громкости, установленной на телевизоре. Если на телевизоре включён режим «без звука» (MUTE), то музыкальный центр также будет молчать.

Звук из телевизора можно вывести через разъём для наушников

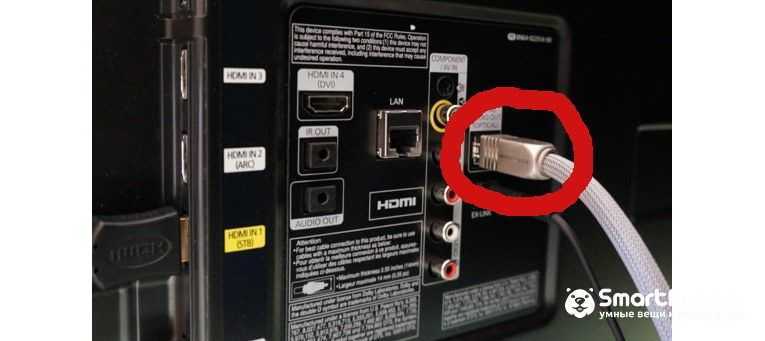

Цифровое подключение по оптическому кабелю

Современные телеприёмники и музыкальные центры оборудованы оптическим выходом для передачи цифрового звука. Этот стандарт называется по компаниям, которые его разработали: Sony/Philips Digital Interconnect Format (S/PDIF). Если ваши устройства оборудованы интерфейсом S/PDIF, рекомендуется использовать именно его, так как сигнал передаётся в цифровом виде без потерь на преобразование.

Что понадобится: оптический кабель S/PDIF с двумя коннекторами.

Что делать:

• Изучить инструкцию для музыкального центра и телевизора. Найти разъёмы S/PDIF, они выглядят как маленькие квадратные окошки, за которыми видно красное свечение лазера.
• Подключить оптический кабель к разъёму телевизора, другим концом — к оптическому гнезду музыкального центра.
• Возможно, цифровой вход придётся активировать в настройках — проверьте инструкцию к вашим приборам.

Лазерный луч передаёт звук без искажений

Что означает гнездо phones на музыкальном центре

С английского языка слово phones переводится как «телефоны». Сейчас это звучит несколько странно, однако старинный термин «головные телефоны» (headphones) используется в иностранной технической литературе с момента изобретения радио (1899) и до сегодняшнего дня, обозначая устройство персонального прослушивания звука. Таким образом, надпись phones на корпусе музыкального центра и прочей радиоаппаратуры обозначает разъём для подключения наушников.

Примечание. В компьютерной технике для обозначения звуковых разъёмов также принято использовать пиктограммы и цветовую разметку. Так гнездо наушников сделано из зелёной пластмассы, а отверстие для микрофона — из розовой.

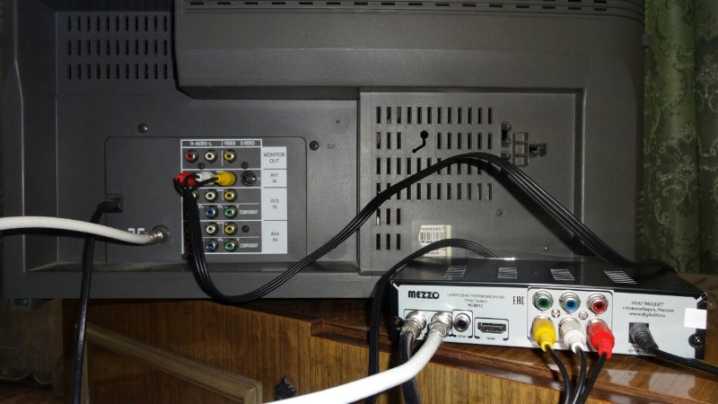

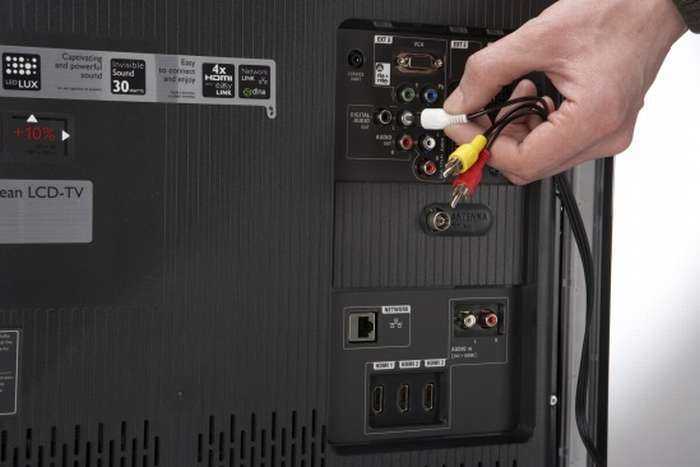

Подключение через кабель RCA (Тюльпаны)

Интерфейс подключения аудио и видео сигнала RCA (тюльпан) известен многим: это желтый, красный и белый штекеры с каждого конца шнура (RCA-RCA), которые при качественных материалах изготовления и оптимальной длине (об этом ниже) дают пользователю качественную картинку и звук (дешевый кабель лучше не покупать).

Чтобы подключить центр к телевизору через «тюльпан», достаточно подсоединить разъемы RCA на телеприемнике к входу на музыкальном центре.

Сделать это сможет даже неопытный пользователь: надо просто совместить штекеры по цветам на обоих устройствах по цветам. В остальном никаких проблем с подключением не возникнет, главное, не забыть включить воспроизведение звука из колонок музыкального центра в режиме AUX (на панели устройства или кнопкой на пульте ДУ).

Как установить сабвуфер в стереосистеме

Сабвуфер — специальный динамик, производящий низкочастотные звуковые волны в диапазоне от 20 до 120 Гц. Это акустическое устройство часто применяется в автомобилях, оно служит для воспроизведения низкого баса. Так как на низких частотах стереоэффект отсутствует, звук не локализуется, но это создаёт неповторимую атмосферу звучания.

Сабфувер воспроизводит низкие и супернизкие звуковые частоты

Если возникло желание модернизировать музыкальный центр и подключить к нему сабвуфер, нужно ознакомиться с руководством по эксплуатации центра. Часто на аудиосистемах устанавливают специальный выход, обозначаемый SUB. Если такого выхода нет, сабвуфер можно подключать к любому линейному выходу. Схема внутри прибора сама будет «отбирать» звуки тех частот, для воспроизведения которых он предназначен.

Активный или пассивный сабвуфер

Активный сабвуфер оснащён своим собственным усилителем, он подключается к линейному выходу центра. Настроить рабочие частоты и громкость можно на корпусе прибора. Если сабвуфер пассивный, то подключается он в разрыв между выходом центра и штатными колонками. Пассивный вариант не оснащён усилителем и достаточно чувствителен к расположению в помещении. Располагать его нельзя в углах или нишах, от этого звук становится чрезвычайно гулким.
