Данные:
| Фокусное расстояние: 50 мм (51,98 мм)Относительное отверстие: 1:1,7Угол поля зрения: 46°Размер кадра: 24×36 ммКоличество линз/групп: 6/5Тип диафрагмы: нажимная, отключаемаяКоличество лепестков диафрагмы: 2 (4 — опытная партия 1980 г.)Пределы шкалы диафрагм: 1:1,7–1:16передача значения диафрагмы: электрическая, контактная, изменением Ближний предел фокусировки: 0,45 мРазрешающая способность по ТУ (центр/край): 48/27 линий/ммТип просветления: многослойноеКоэффициент светопропускания, не менее: 0,90Коэффициент светорассеивания, не более: 0,02Формула цветности: (11,4±3)—(0)—(−0,7±3)Соединения: объектива с камерой: M42×1для ввинчивающихся насадок: M52×0,75для надевающихся насадок: ∅54 ммРабочий отрезок: 45,5 ммГабаритные размеры: длина объектива без крышек: 52 ммнаибольший диаметр оправы: 65 ммМасса: 0,26 кгТемпературный диапазон по ТУ: −15–45°CНаработка на отказ по ТУ: не менее 5000 цикловСредний ресурс по ТУ: не менее 10000 цикловГод разработки: 1979 г., завершение ОКР — 1980 г.Расчёт: Юрченко Л.С.Конструкция: Падалко А.Я.Производство: серийноеГоды производства: 1980–1987 гг. |

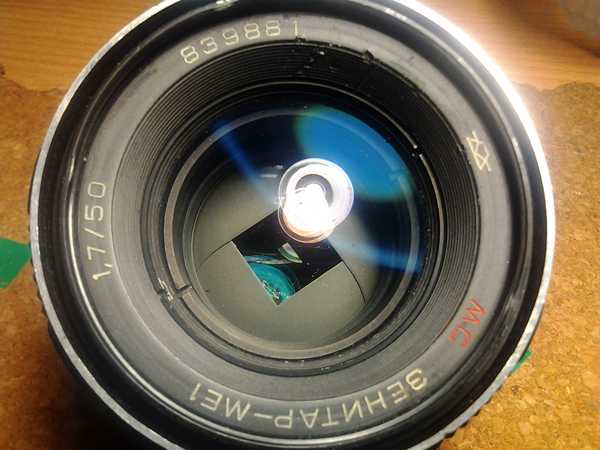

Оптическая схема Вид спереди, хорошо видна необычная диафрагма объектива Переключатель A/M Вариант узла диафрагмы опытной партии объективов |
Конструкция двухлепестковой диафрагмы
Таблица сопротивлений
| Значение шкалы диафрагмы | Сопротивление, кОм |
| 1,7 | |
| 2,0 | 0,888±3% |
| промежуточное значение | 1,835±3% |
| 2,8 | 2,845±3% |
| промежуточное значение | 3,928±3% |
| 4,0 | 5,090±3% |
| промежуточное значение | 6,340±3% |
| 5,6 | 7,690±3% |
| промежуточное значение | 9,150±3% |
| 8,0 | 10,735±3% |
| промежуточное значение | 12,462±3% |
| 11 | 14,352±3% |
| промежуточное значение | 16,427±3% |
| 16 | 18,717±3% |
Примечания:
Квадратная форма решает две задачи:
а) позволяет упростить и удешевить конструкцию, уменьшив как количество деталей, так и потребные усилия при закрытии диафрагмы, что, в свою очередь, улучшает критичное время закрытия диафрагмы;
б) с оптической точки зрения это решение повышает разрешающую способность объектива, меняя картину дифракционного пятна и характер распределения световой энергии в её пределах. Однако, такой формальный подход к оценке качества изображения не учитывает считающийся эстетически неприемлемым рисунок в зоне нерезкости, даваемый объективом (т.н. «боке»). Из-за этого обстоятельства квадратные (или прямоугольные) диафрагмы в потребительской фототехнике практически не применяются, в отличие от оптических систем, требующих максимально высокой разрешающей способности, например: аэрофотообъективов, астрономических приборов и объективов для других специальных применений, таких как фотолитография.
«Объектив фотографический MC Зенитар-МE-1 1,7/50», Технические условия БЛ3.873.437 ТУ.Фотография объектива 1980 года (№ 800110) с четырёхлепестковой диафрагмой: Владимир Кривсун.
