МТО (объектив)
Материал из Википедии — свободной энциклопедии
Перейти к: ,
Файл:MTO-lenses.JPG Объективы МС МТО-11 (слева) и МТО-500.
МТО — Зеркально-линзовый телеобъектив системы профессора Д. Д. Максутова с большим фокусным расстоянием.
Оптическая схема
Схема зеркально-линзовой системы объектива

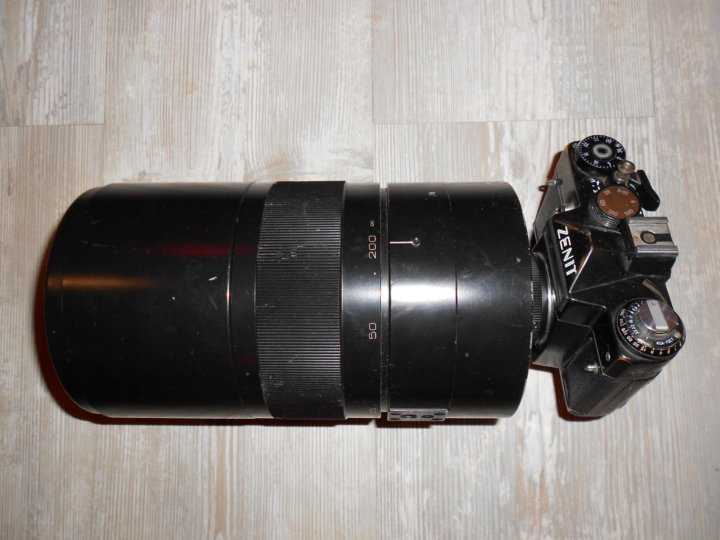

Стремление к увеличению фокусного расстояния объективов при сохранении небольших габаритов оправ привело к созданию оригинальной конструкции объективов, состоящих из линз и зеркал, нанесённых на сферическую поверхность. Такой объектив назвали зеркально-линзовым разработки Д. Д. Максутова).Выпускались и выпускаются ( г.) варианты с фокусным расстоянием от 350 до 1100 мм. Объективы этой серии ориентированы на малоформатную фотографическую технику (Например, Зенит). Основное предназначение серии МТО — фотографирование удалённых объектов, птиц, животных, астросъёмка.
Относительное отверстие
Объектив имеет постоянное относительное отверстие диафрагмы, выполненной в виде неподвижного конуса. Выпускался в основном с относительными отверстиями 1:8 у МТО-500 и 1:10 у МТО-1000. Имеет резьбу под штатив (тренога).
Использование с современными цифровыми зеркальными камерами
Установка на современные ЦЗК возможна с использованием соттветствующих адаптеров (например, для Pentax), однако, зачастую осложнена наличием на фотокамере сильно выдающейся встроенной вспышки. Диаметр объектива столь велик у основания, что может упираться в выступ вспышки. Ситуация поправима при использовании коротких удлинительных макро-колец. Наводка на «бесконечность» в этом случае возможна благодаря тому, что кольцо фокусировки объектива имеет некоторый перебег.

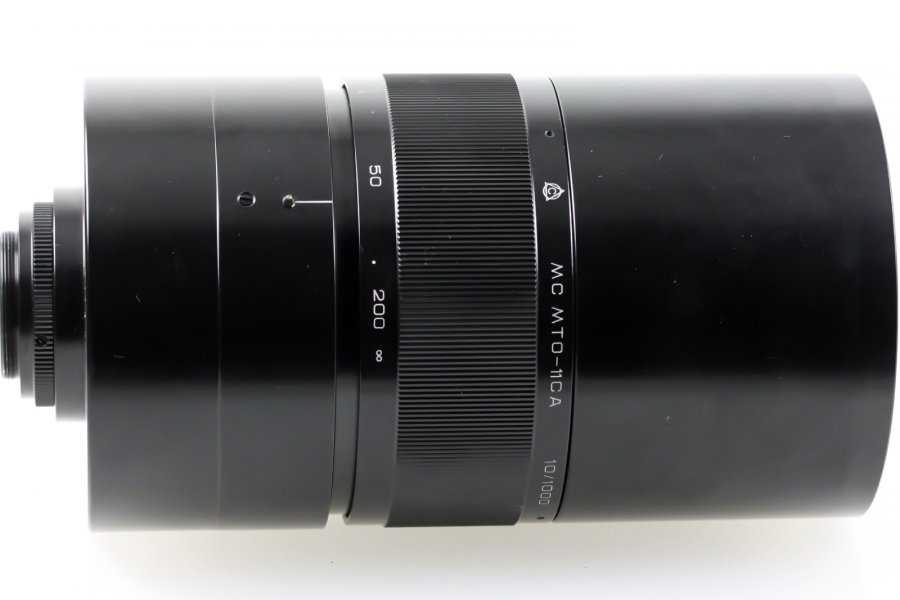

Катадиоптрический телескоп на базе МТО-11СА.
Применение в астрономии
С использованием окулярной насадки «Турист-ФЛ» превращается в телескоп с апертурой в 10 см, фокусным расстоянием 1 м и 111-кратным увеличением (для МТО-1000).
«Бублики» в боке
Другие особенности

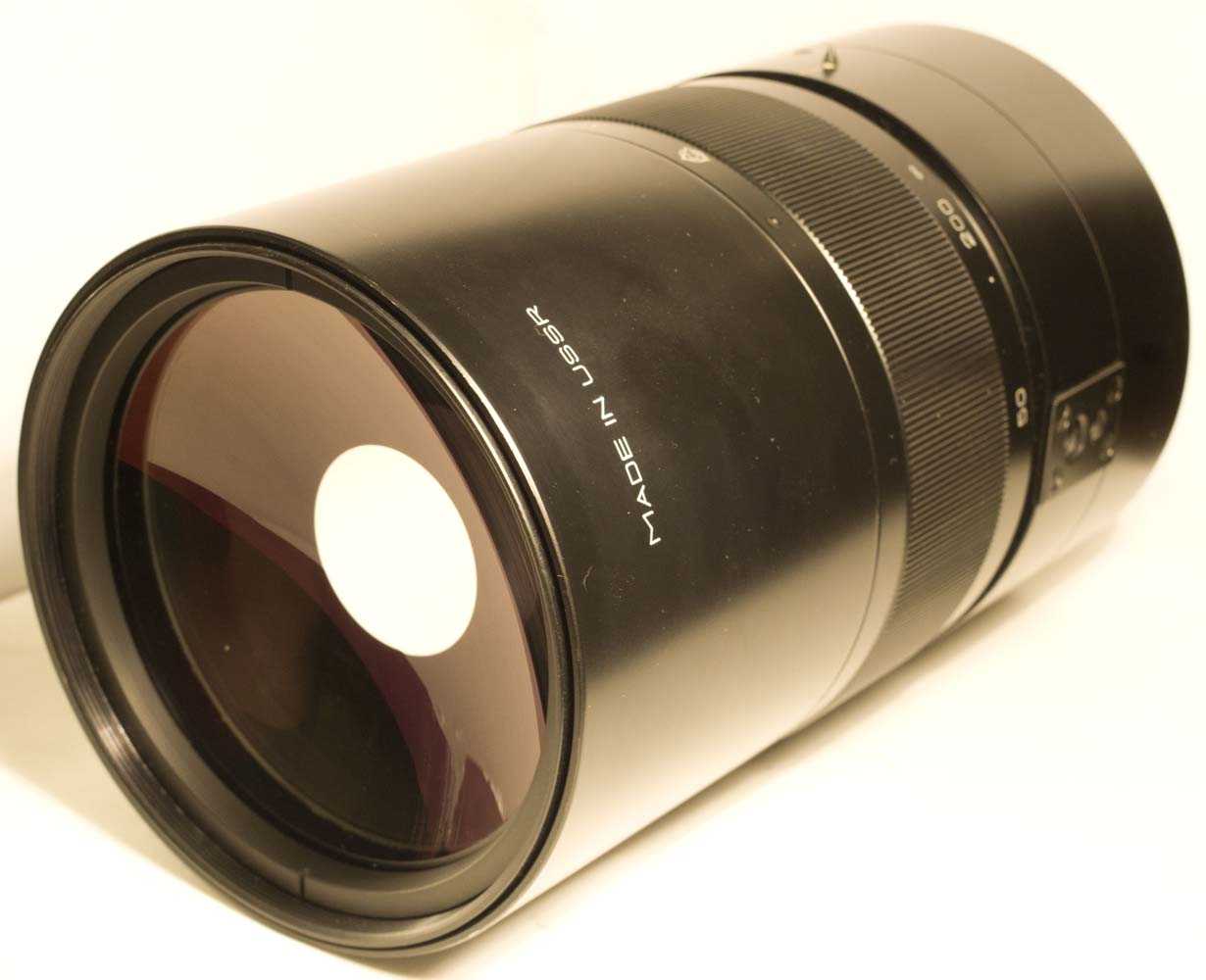

В силу оптической конструкции зеркально-линзового объектива у МТО работает только часть передней линзы (кольцо) потому, что центральная её часть закрыта вторичным зеркалом. Из-за этого энергетическая диаграмма пятна рассеяния имеет спад в центре, и, как следствие, нерезкие точечные источники света будут изображаться в виде колец.
Варианты
| Вариант | МТО-350 / МТО ОБ-107 | МТОМ-500 | МТО-500 | МТО-500А | МТО-1000 / МТО-1000АМ | МТО-1000А | МС МТО-11 | МС МТО-11СА |
|---|---|---|---|---|---|---|---|---|
| Производитель | КМЗ | ЛСНХ | КМЗ, ЛЗОС | ЛЗОС | КМЗ, ЛЗОС | КМЗ, ЛЗОС | ЛЗОС | ЛЗОС |
| Байонет | М39×1 | М39×1 | М39×1, М42×1 (адаптер) | М39×1, М42×1 | М39×1, М42×1 (адаптер) | М42×1 (адаптер) | М42×1 | |
| Фокусное расстояние (мм) | 351,9 | ≈500 | 500,7 ±2,0% | 548,5 ±1,5% | 1000,8 ±2,5% | 1084 ±1,5% | ≈1000 | ≈1000 |
| Относительное отверстие | 1:5,6 | 1:8 | 1:8 | 1:8,5 | 1:10 | 1:10,5 | 1:10 | 1:10 |
| Угловое поле зрения | 5° | 5° | 5° | 2°30′ | 2°30′ | 2°30′ | 2°30′ | |
| Рабочее расстояние при адаптере М39х1 (мм) | 43,0 | 45,2 ±0,02 | 45,2 ±0,5 | 45,2 ±0,02 | 45,2 ±0,5 | — | ||
| Рабочее расстояние при адаптере М42х1 (мм) | 45,5 ±0,5 | 45,5 ±0,5 | 45,5 | |||||
| Передний фокальный отрезок (мм) | -2437,20 | -2663,72 | -6641,16 | -7181,60 | ||||
| Задний фокальный отрезок (мм) | 39,26 | 49,32 | 61,10 | 73,87 | ||||
| Коэффициент светопропускания, не менее | 0,5-0,58 | 0,58 | 0,50-0,58 | 0,60 | 0,70 | 0,77 | ||
| Коэффициент рассеивания, не более | 0,03 | 0,03 | ||||||
| Разрешающая способность в центре, не менее (лин/мм) | 36 | 35 | 35 | 28 | 28 | 35 | 37 | |
| Разрешающая способность по полю, не менее (лин/мм) | 5 | 22 | 20 | 16 | 18 | 28 | 28 | |
| Пределы фокусировки (м) | 3(?) — ∞ | 4 — ∞ | 4(2?) — ∞ | 4 — ∞ | 10 — ∞ | 10 — ∞ | 8 — ∞ | 8 — ∞ |
| Число линз/групп | 4/3 | 4 | 5/4 | 5 | ||||
| Световой диаметр первой поверхности (мм) | ≈63 | ≈63 | 63,2 | 63,2 | 100,0 | 108,2 | ≈100 | |
| Световой диаметр последней (мм) | 27 | 27 | 29 | 32 | ||||
| Наибольший диаметр оправы (мм) | 91 | 100-101 | 105 | 150 | 149 | 126 | ||
| Длина оправы с крышками (мм) | 190 | 165 | 175 | 260 | 278 | 238 (без крышек) | ||
| Посадочный диаметр для резьбовых насадок (мм) | СпМ77×0,75 | СпМ77×0,75 (?) | СпМ77×0,75 | М77×1 | 5М120×1 | СпМ120×1 | М120×1 | М116×1 |
| Посадочный диаметр для гладких насадок (мм) | 80 | — | 125 | 125 | ||||
| Масса (г) | 830 | 1500 | 1100 | 3500-3900 | 3600 | 2300 | 1950 | |
| Наличие резьбы для штатива | есть | есть | 1/4″ и 3/8″ | есть | 1/4″ и 3/8″ | 1/4″ и 3/8″ | 1/4″ и 3/8″ |
Описание
Основное применение объективов семейства «МТО» — астросъёмка, фотографирование удалённых объектов, птиц, животных (фотоохота).
Выпускались на Красногорском механическом заводе и на Лыткаринском заводе оптического стекла.
Объективы этого семейства предназначены для использования в качестве сменных к малоформатным однообъективным зеркальным фотоаппаратам.
Объективы, имеющие в названии букву «А» — со сменным А-адаптером (хвостовиком). Объектив «МТО-11» без буквы «А» в названии, тем не менее тоже имеет сменный хвостовик А-адаптер. После установки соответствующего А-адаптера объектив может устанавливаться на фотоаппараты с различными соединениями с полным сохранением рабочего отрезка и фокусировки на бесконечность. (M42×1, M39×1/45,2, байонет Н («Киев-17», «Киев-19», «Киев-20»), байонет K) и другие. Кроме этого, без смены хвостовика-адаптера «А», остается возможность использования объектива, через соответствующий М42 адаптер, на практически любых фотоаппаратах (кроме среднего и больших форматов).
Объективы, имеющие в названии буквы «МС» — с многослойным просветлением оптики.
Имеют резьбовое гнездо для крепления на штативе.
Выпускались и выпускаются (на 2008 год) объективы с фокусным расстоянием от 350 до 1100 мм.
Объективы МТО получили развитие в выпущенных позже объективах ЗМ и Рубинар.
Варианты
| Модель объектива | МТО-350МТО ОБ-107 | МТОМ-500 | МТО-500 | МТО-500А | МТО-1000 | МТО-1000АМТО-1000АМ | МС МТО-11 | МС МТО-11СА |
|---|---|---|---|---|---|---|---|---|
| Производитель | КМЗ | ЛСНХ | КМЗ, ЛЗОС | ЛЗОС | КМЗ, ЛЗОС | КМЗ, ЛЗОС | ЛЗОС | ЛЗОС |
| Крепление объектива | М39×1/45,2 | М39×1/45,2 | Адаптер «А»М39×1/45,2М42×1/45,5 | Адаптер «А»М39×1/45,2М42×1/45,5 | Адаптер «А»М39×1/45,2М42×1/45,5 | Адаптер «А»М39×1/45,2М42×1/45,5 | М42×1/45,5 | |
| Фокусное расстояние (мм) | 351,9 | ≈500 | 500,7 ±2,0% | 548,5 ±1,5% | 1000,8 ±2,5% | 1084 ±1,5% | ≈1000 | ≈1000 |
| Относительное отверстие | 1:5,6 | 1:8 | 1:8 | 1:8,5 | 1:10 | 1:10,5 | 1:10 | 1:10 |
| Угловое поле зрения | 5° | 5° | 5° | 2°30′ | 2°30′ | 2°30′ | 2°30′ | |
| Рабочий отрезок(с адаптером «А» М39×1) мм | 43,0 | 45,2 ±0,02 | 45,2 ±0,5 | 45,2 ±0,02 | 45,2 ±0,5 | — | ||
| Рабочий отрезок(с адаптером «А» М42×1) мм | 45,5 ±0,5 | 45,5 ±0,5 | 45,5 | |||||
| Передний фокальный отрезок (мм) | -2437,20 | -2663,72 | -6641,16 | -7181,60 | ||||
| Задний фокальный отрезок (мм) | 39,26 | 49,32 | 61,10 | 73,87 | ||||
| Коэффициент светопропускания, не менее | 0,5-0,58 | 0,58 | 0,50-0,58 | 0,60 | 0,70 | 0,77 | ||
| Коэффициент светорассеяния, не более | 0,03 | 0,03 | ||||||
| Разрешающая способность в центре, не менее (лин/мм) | 36 | 35 | 35 | 28 | 28 | 35 | 37 | |
| Разрешающая способность по полю, не менее (лин/мм) | 5 | 22 | 20 | 16 | 18 | 28 | 28 | |
| Пределы фокусировки (м) | 3(?) — ∞ | 4 — ∞ | 4(2?) — ∞ | 4 — ∞ | 10 — ∞ | 10 — ∞ | 8 — ∞ | 8 — ∞ |
| Число элементов/групп | 6/3 | 4/3 | 5/3 | 5/3 | 6/4 | 6/4 | 5 | 5 |
| Световой диаметр первой поверхности (мм) | ≈63 | ≈63 | 63,2 | 63,2 | 100,0 | 108,2 | ≈100 | |
| Световой диаметр последней поверхности (мм) | 27 | 27 | 29 | 32 | ||||
| Наибольший диаметр оправы (мм) | 91 | 100-101 | 105 | 150 | 149 | 126 | ||
| Длина оправы с крышками (мм) | 190 | 165 | 175 | 260 | 278 | 238 (без крышек) | ||
| Посадочный диаметр для резьбовых насадок и светофильтров (мм) | СпМ77×0,75 | СпМ77×0,75 (?) | СпМ77×0,75 | М77×0,75 | 5М120×1 | СпМ120×1 | М120×1 | М116×1 |
| Посадочный диаметр для гладких насадок (мм) | 80 | 80 | — | 125 | 125 | |||
| Масса (г) | 1000 | 830 | 1500 | 1100 | 3500-3900 | 3600 | 2300 | 1950 |
| Наличие штативного гнезда | есть | есть | 1/4″ и 3/8″ | есть | 1/4″ и 3/8″ | 1/4″ и 3/8″ | 1/4″ и 3/8″ |
