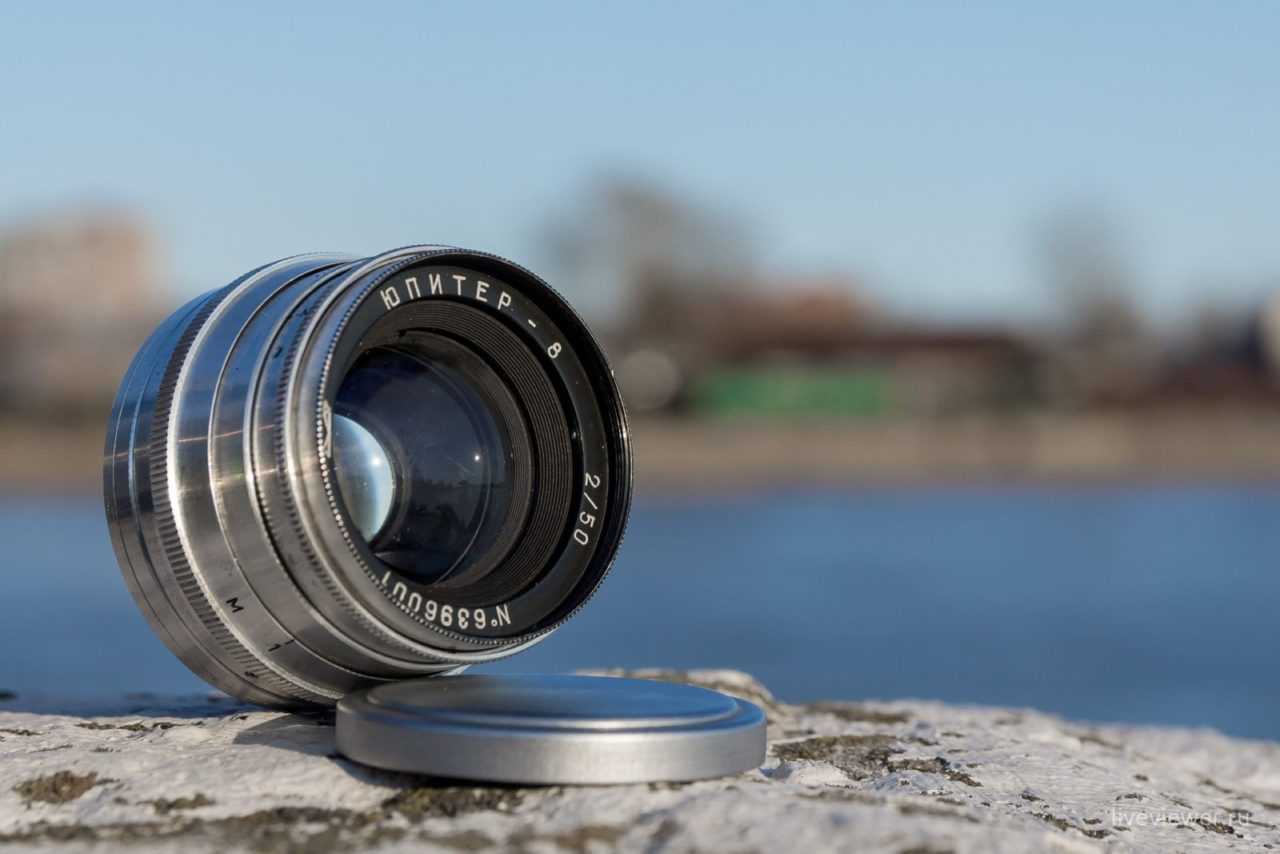

Юпитер-8 (м39) обзор

Характеристики Юпитер-8 50/2

Фокусное расстояние: 50 мм
Пределы диафрагмирования: f/ 2—22
Вес: 123 г
Длина: 35 мм
Резьба под светофильтр: 40.5 мм
Количество лепестков диафрагмы: 9
МДФ: 1 м

Эргономика Юпитер-8 50/2

Юпитер-8 50/2 имеет компактные размеры и небольшой вес. Если сравнивать его с Гелиос-44-2, то он намного компактнее и легче, раза в два, при том, что они одинаковой светосилы. Это достигается благодаря его оптической схеме — изначально Зоннары и были рассчитаны на то, чтобы быть компактнее Планаров.

Объектив собран в металлической оправе, сборка качественная. Эргономика удобная, в отличие от предыдущей версии Юпитер-8 1:2 f=5см П, где кольцо фокусировки узкое и находится слишком близко к байонету, что усложняет работу. В этой версии видимо поработали над ошибками и это неудобство устранили — кольцо сделано шире. Фокусировка плавная, кольцо вращается на 180 градусов.

Впереди на оправе расположено кольцо диафрагмы. Диафрагма закрывается плавно и имеет 9 лепестков.

В целом объектив для своих характеристик выглядит компактно и им удобно пользоваться.

Объектив предназначен только для использования на дальномерных камерах и имеет рабочий отрезок 28,8 мм. Это значит, что полноценно им можно пользоваться только на беззеркалках. И механически переделать его под зеркалку увы не получится.

Вид на беззеркалке Sony NEX F-3 с переходником М39-NEX

На зеркалке его использование ограничивается только макро, и кстати рисунок в макродиапазоне у него красивый. Поэтому некоторые любители художественного макро, используют его на зеркалках.

Обзор Юпитер-8 2/50. Советский объектив Юпитер-8 f2 50мм

За возможность обзора объектива Юпитер-8 2/50 огромная благодарность Андрею Шутенко.

Обзор Юпитер-8 2/50

Юпитер-8 – интересный объектив с удивительной картинкой. Про Юпитер-8 очень хорошо написано на сайте Сергея Елизарова.

ТХ Юпитер-8 2/50Фокусное расстояние: 50Диафрагма: F/2.0-F/22.0Количество лепестков диафрагмы: 9 штукВес: 130 гОптическая схема: 6 элементов в 3 группахРезьба: М39 (дальномерный объектив)Диаметр переднего фильтра: 40ммМДФ: 1 метр

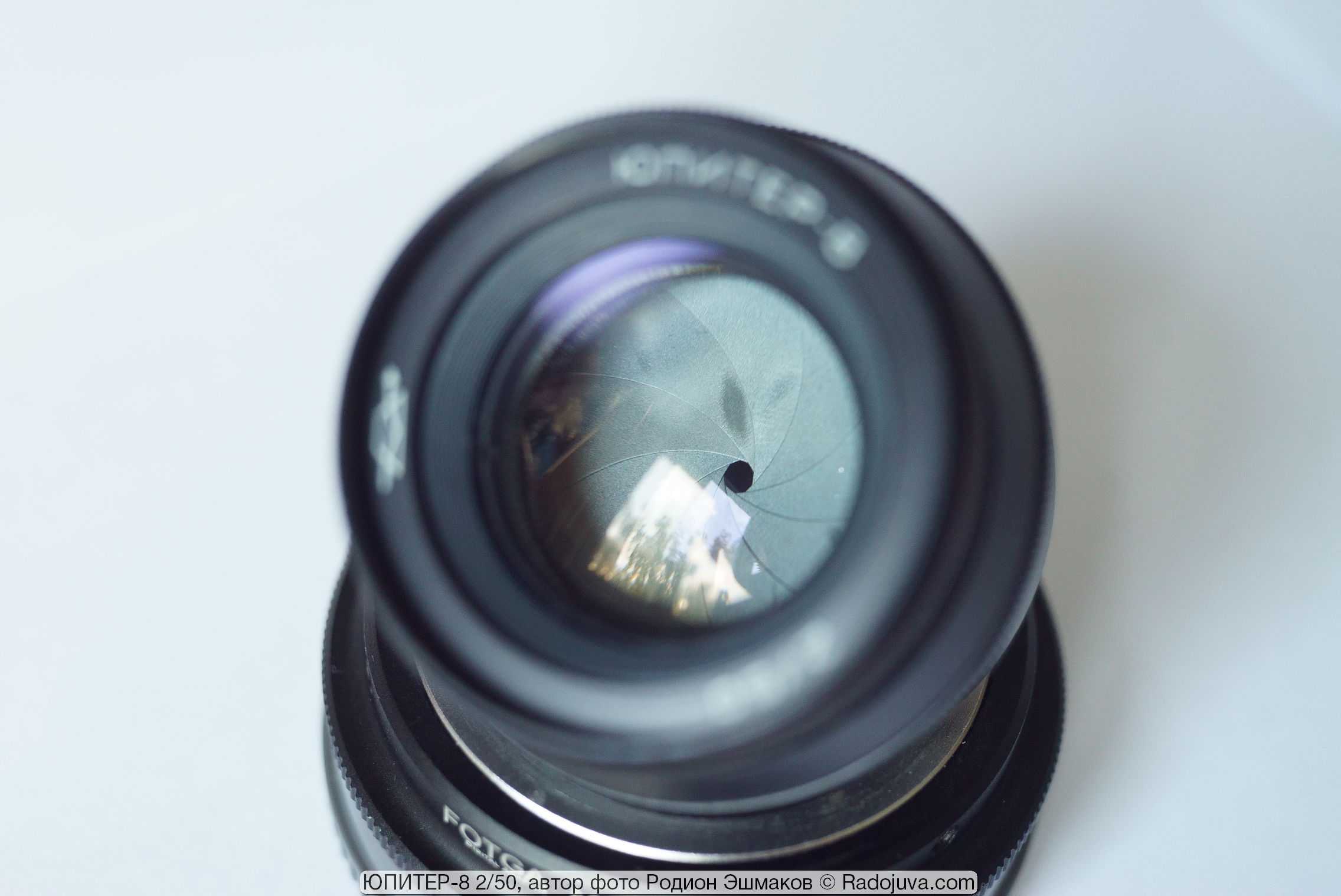

Вид диафрагмы объектива Юпитер-8 2 50

Фокусировка у объектива плавная. Кольцо фокусировки вращается на 180 градусов, передняя линза при фокусировке не вращается. Сам объектив очень маленький. Его белая блестящая металлическая оправа корпуса очень необычно смотрится на современных цифровых камерах. Существует модификация объектива в черной оправе корпуса, а также модификация с байонетом Контакс-Киев. Можете посмотреть как выглядит ‘П’ версия Юпитер-8 1:2 F = 5cm П. Также существует подобный объектив, но с большей светосилой – Юпитер-3.

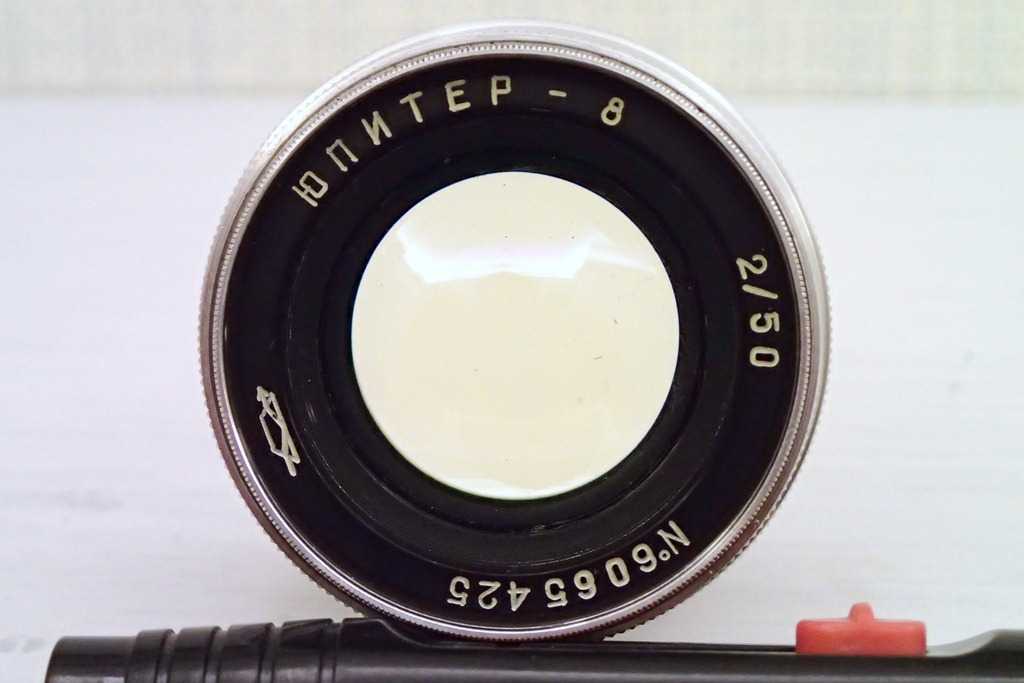

Просветление объектива

Диафрагма имеет 9 лепестков. Кольцо управления диафрагмой вращается плавно, без остановки на фиксированных значениях. На закрытых значениях диафрагмы объектив дает практически ровные кружочки в зоне нерезкости.

Вид индикаторов Юпитер-8

Примеры фотографий на Юпитер-8 2/50

Жаль, у меня нет возможности использовать Юпитер-8 2/50 на беззеркальных камерах. На зеркальных камерах Юпитер-8 2/50 работает только в макро режиме, более детально здесь. Как использовать советские старые объективы на современных камерах Nikon читайте здесь, а на Canon здесь. Я снимал на Canon 350D и два переходника М39-М42 + М42-Canon EOS.

Пример фотографии на Юпитер-8

После того, как я поползал на коленях возле первых весенних цветов и перебросив фото на компьютер, я был просто шокирован необычной картинкой данного объектива. У объектива изумительное боке. На F/2.0 слабая резкость и сильные аберрации, это позволяет передать на фотографиях необыкновенный объем, стиль и художественную составляющую.

Фото без обработки:

История моего экземпляра от владельца объектива:

Юпитер-8 на зеркальной камере

Дополнение к обзору

Мне попался под руку еще один экземпляр, в этот раз с названием на латинице – Jupiter-8 2/50. Внешне объективы идентичны. Фото сделаны с помощью Nikon 1 J1, при этом ЭФР объектива составляет 135мм (звучит страшновато).

Каталог современных объективов марки ‘Zenitar’ и ‘Helios’ можете посмотреть по этой ссылке.

Комментарии к этой заметке не требуют регистрации. Комментарий может оставить каждый. Объективы и акции на них смотрите на Moyo.ua.

Выводы

Юпитер-8 2/50 – очень интересный и качественно изготовленный дальномерный объектив. Лучше всего будет работать на беззеркальных камерах. На зеркальных камерах может работать только в макро режиме. Объектив имеет очень специфическое боке. Рекомендую для творческих экспериментов.

Обзоры объективов серии Юпитер-8:

ЮПИТЕР-8 1:2 F=5см П | Арсенал | Contax-Киев | 1956
ЮПИТЕР-8М 1:2 F=5 см | Арсенал | Contax-Киев | 1961 | обзор от читателя
ЮПИТЕР-8М 1:2 F=5см П | Арсенал | Contax-Киев | 1963
ЮПИТЕР-8М 2/50 | Арсенал | Contax-Киев | 1977
ЮПИТЕР-8М 2/53 | Арсенал | Contax-Киев | 1978
Юпитер-8 1:2 F=5cm П | КМЗ | М39 | 1958 | белый
Юпитер-8 2/50 | КМЗ | М39 | 1962| белый
Юпитер-8 2/50 | КМЗ | от телекамеры ‘Электроника Л-50’ | 1965
Юпитер-8 2/50 | КМЗ | М39 | 1974| черный | обзор от Родиона Эшмакова
Примеры на JUPITER-8 2/50 (черный, М39)
Галерея на 500PX
Видео про Юпитер-8

Также Юпитер-8 существует в ранних версиях под названиями:

ЗК 1:2 F=5см П |КМЗ |складная оправа | ~1948 | М39
Зоркий ЗК 1:2 F=5см П | КМЗ | белый с ушками | ~1949 | М39

Предыстория. Зачем все это нужно, и нужно ли?

Я приобрёл на авито старый советский пленочный фотоаппарат «Зоркий 4К» со сменным объективом «Юпитер-8» 2/50 и посадочной резьбой М39 в отличном состоянии за 800 руб.

Зоркий 4К Дальномерный пленочный фотоаппарат с объективом Юпитер-8 2/50

Фотоаппарат «Zorky-4K» дальномерный. Это означает, что фокусировка объектива на резкость осуществляется с помощью дальномера. Объектив «Юпитер-8» Фокусное расстояние 50 мм, с учетом кропфактора 2, эквивалентное фокусное расстояние ЭФР будет составлять 100мм. Светосила 1:2. Управление фокусировкой и диафрагмой ручное. Лепестки диафрагмы чернённые, количество 9 штук. Пределы диафрагмирования от 1:2 до 1:22. Управление диафрагмой плавное, что удобно для видеосъемки. При фокусировке линзоблок перемещается в перед, передняя линза не вращается. Пределы фокусировки от 0,8 м до бесконечности. Резьба для светофильтра м49Х0,75. Объектив рассчитан на формат кадра 24х36 мм, соответственно на фотоаппарате Panasonic и Olympus виньетирования быть не должно.

Чтобы присоединить этот объектив к цифровому беззеркальному фотоаппарату системы m4/3 (Панасоник или Олимпус) требуется переходник-адаптер.

Обзор. Безымянный китайский переходник L39-M4/3.

Я купил китайский noname переходник L39-M4/3 на aliexpress.

Безымянный переходник м39-м4/3 пришел упакованным в целлофановом плотном пакетике. Посылка из Китая заказанная на Алиэкспресс.

В целлофановом конверте находилась маленькая картонная коробочка белого цвета.

Переходник адаптер м39-м4/3 упаковка

Повреждений на упаковке не замечено. В коробочке лежал переходник и Г-образный шестигранный ключ (H-1,5) для регулировки адаптера.

Переходник-адаптер м39 Г-образным шестигранным ключом H-1,5

Переходник изготовлен из алюминиевого сплава, покрыт чёрной матовой краской и имеет по периметру насечки.

С обратной стороны нанесена красная метка для удобства при установке на фотоаппаратАдаптер и кольцо-вставка

Кольцо-вставка с внутренней резьбой м39х1 тоже изготовлено из сплава алюминия, но не имеет чернения.

Толщина переходника 9,5 мм
Диаметр в самой широкой части 56 мм
Диаметр вставки 47,8 мм
Толщина вставки 5,4 мм

Я без проблем вкрутил в переходник объектив Юпитер-8 и поставил всю эту конструкцию на фотоаппарат Панасоник.

Адаптер переходник м39-m4/3 с установленным объективом Юпитер 8

Адаптер, как и положено ему, зафиксировался в фотокамере, люфты отсутствуют.
Снимаю переходник… Ой, что это? Переходник плохо снимается, перекручивается дальше чем необходимо, задевает подпружиненые контакты на тушке. Устанавливаю опять на фотоаппарат, снимаю, снова какая-то проблема. Что же не так? Два месяца назад я заказывал точно такой же переходник на ebay — с ним такой проблемы не возникало. Надо разобраться. Внимательно осматриваю заднюю сторону переходника. Вот оно! Отсутствует малюсенький стопорный винтик!

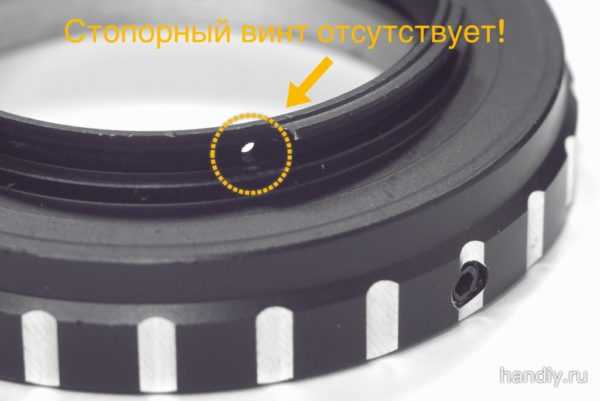

Безымянный Китайский адаптер L39-M4/3 стопорный винт отсутствует!

Неужели из-за маленькой детальки могут возникать такие проблемы?
А вот на переходнике приобретённом на два месяца раньше, винтик на месте. Возможно, мне не повезло и попался не комплектный адаптер…

На таком же переходнике приобретённом на два месяца раньше винтик присутствует

С помощью Г-образного ключа я ослабил два винтика из трех, провернул кольцо-вставку и теперь шкала дистанций и диафрагмы находятся сверху.

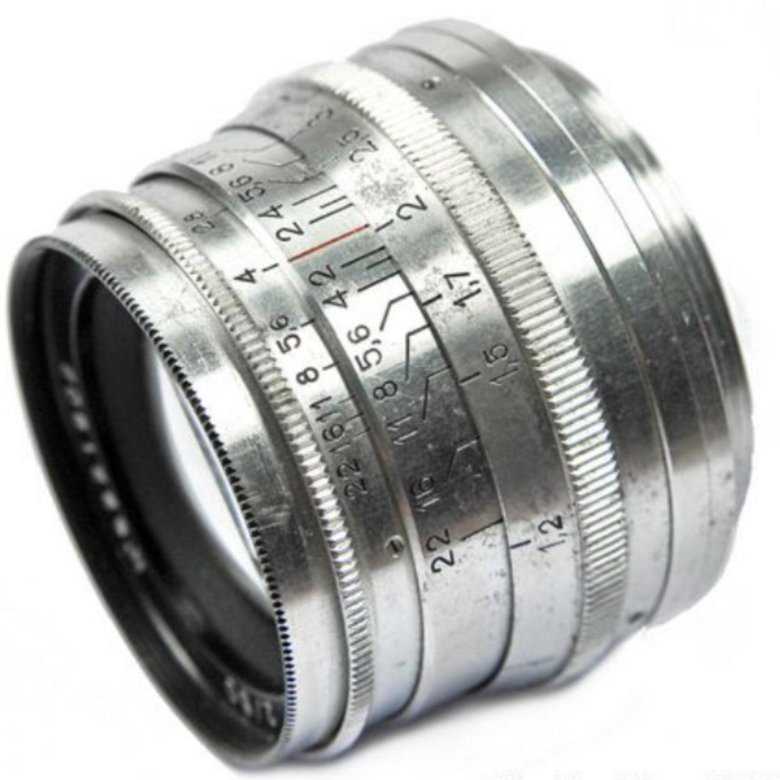

Обзор Юпитер-3 1:1,5 F=5cm П — 50 mm F 1.5

Интересный объектив Юпитер-3 1:1,5 F=5cm П для обзора прислал Владимир Михайлович.

Обзор Юпитер-3 1:1,5 F=5cm П

Существует много различных модификаций Юпитер-3, так как сам объектив выпускался на нескольких советских заводах и претерпел ряд модификаций. Номер моего экземпляра N5704933, а значит объектив был выпущен в 1957 году уже с ‘нашего’ советского оптического стекла. Этот обзор очень поверхностный, так как, по некоторым причинам, я не имею сейчас возможности протестировать Юпитер-3 с фокусировкой на бесконечность. Юпитер-3 1:1,5 F=5cm П – это объектив от дальномерных камер с посадочной резьбой М39. На зеркальных камерах без переделки его можно использовать только как макро объектив. Я использовал Юпитер-3 50/1.5 на камере Canon EOS 350D с помощью самодельной конструкции. Как вообще использовать старые объективы с посадочной резьбой М39 на современных камерах Nikon читайте здесь, а на Canon здесь.

Вид Юпитер-3 50/1.5 на ЦЗК

Сейчас, в 2013 году, Юпитер-3 50/1.5 на барахолках продают по 150-200 у.е. Он считается одним из самых легендарных объективов Советского Союза, хотя первоначально был скопирован с немецкого Зоннара. Советские объективы со светосилой F/1.4, F/1.5 можно пересчитать по пальцам. Интересный обзор переделанного “на бесконечность” Юпитера-3 можете найти здесь.

Вид просветления объектива Юпитер-3 50/1.5

Объектив имеет однослойное просветление, на что указывает красная буква ‘П’ в названии объектива. Кольцо фокусировки вращается на 180 градусов, при фокусировке передняя линза не вращается, а хобот объектива слегка удлиняется. МДФ объектива составляет 1 метр. Юпитер-3 50/1.5 интересен своей 13-ти лепестковой диафрагмой. Диафрагма регулируется плавно, без фиксированных промежуточных значений. Очень мало объективов может похвастаться 13-тью лепестками диафрагмы, которые формируют идеальное ровное отверстие, что создает правильные кружочки нерезкости.

Диафрагма объектива Юпитер-3

Примеры фотографий

Все снято на F/1.5. Объектив имеет шикарный необычный рисунок. Многие просто в восторге от боке объектива. Я использовал Юпитер-3 50/1.5 только в макро-режиме, потому мне сложно судить про качество фото в действительности. Но все же объектив дает сильный желто-зеленый оттенок на фото и имеет ярко выраженные сферические аберрации на F/1.5.

Мой опыт

На Canon 350D я посадил Юпитер-3 50/1.5 не с помощью обычного переходника, а просто утопил объектив в байонетной шахте камеры, после чего закрепил такую конструкцию непрозрачным скотчем. Таким образом я попытался несколько уменьшить макро эффект.

Я не рекомендую выбрасывать столько денег ради Юпитер-3 50/1.5, а вполне достойной заменой ему может служить младший брат объектива – Юпитер-8. Юпитер-8 и Юпитер-3 в моем печатном альбоме ‘бокенаторов’ занимают почетные места. Я был восхищен рисунком Юпитер-3 настолько, что заказал себе кинообъектив Юпитер-8 за 3 у. е. для макро экспериментов хотя давно зарекся “не покупать старую мануальную оптику!”

Размеры двух дальномерных полтинников

Каталог современных объективов марки ‘Zenitar’ и ‘Helios’ можете посмотреть по этой ссылке.

Выводы:

Юпитер-3 1:1,5 F=5cm П – маленький, компактный супер-светосильный советский полтинник для дальномерных камер. Имеет очень приятный рисунок, но к сожалению, нет зеркальной версии объектива. В наше время Юпитер-3 50/1.5 стоит дороже многих ‘родных’ зеркальных автофокусных полтинников.

ЮПИТЕР-8М 1:2 F=5 см (Арсенал, Контакты-Киев). Обзор от читателя Радоживы

Обзор объектива ЮПИТЕР-8М 1:2 F=5 см специально для Радоживы подготовил Миша Мещеринов.

ЮПИТЕР-8М 1:2 F=5 см

ЮПИТЕР-8М 1:2 F=5 см (далее просто Юпитер 8м) выпускался с 1959 по 1962 год на заводе Арсенал в Киеве. Этот экземпляр шел в комплекте с фотоаппаратом Киев 4. Объектив изготовлен с байонетом Контакт-Киев (он же Contax RF). Этот объектив не имеет внутреннего механизма фокусировки, а наводка на резкость происходит с помощью внешнего модуля фокусировки, расположенного внутри корпуса камеры. Этот механизм имеет резьбовое строение, и фокусировка происходит за счет перемещения механизма вперед или назад по резьбе. Примечательно, что объективы, созданные на байонете Contax RF, с фокусным расстоянием, отличным от 50 мм, имеют свой внутренний механизм фокусировки, и крепятся к байонету иначе.

Переходники для этой системы отсутствуют, и единственный вариант — создать переходник самостоятельно, прикрепив механизм фокусировки камеры Киев к переходнику на м39. Для данного обзора используется самодельный переходник на систему Fujifilm FX с сохранением всех дистанций фокусировки, включая бесконечность. Фотографии в этом обзоре сделаны камерой Fujifilm x-t1.

Особенности данного адаптера

Минимальная дистанция фокусировки, изначально продуманная в фотоаппарате Киев, составляет 0,9метров (что очень нецелесообразно). Небольшой болт, расположенный внутри механизма, отвечает за остановку фокусировки на 0,9 метра (снаружи его не видно, так как он прикрыт корпусом адаптера M39-FX). Если открутить этот болт, можно получить меньшие дистанции фокусировки, но в то же время, фокусируясь на близких дистанциях, можно полностью открутить переднюю часть механизма (к которой крепится сам объектив). У моего адаптера ограничение 0,9 метра.

Отзыв об объективе

Юпитер небольшого размера, легкий и имеет достаточно прочную конструкцию. Отсутствие механизма фокусировки позволило значительно уменьшить размеры и вес объектива, а также сделать его более защищенным от пыли. Объектив имеет 9 лепестков диафрагмы. При значении диафрагмы 4 светосила создает необычный рисунок (виден на фотографиях). Диафрагма имеет четкие значения (2, 2.8, 4, 5.6, 8, 11, 16, 22) без промежуточных значений. Используется однослойное просветление, немного желтоватое (цвет просветления варьируется в зависимости от модификации, известны варианты с зеленоватым и голубым просветлением). Цвет просветления не влияет на итоговую картинку. Объектив дает интересное круговое боке (хотя диафрагма не дает ровного круга).

Юпитер 8м имеет оптическую схему типа Carl Zeiss Sonnar. Эта схема популярна, но в основном для фокусных расстояний более 50 мм. Схема Sonnar в объективе 50 мм используется очень редко, а основная схема объектива 50 мм используется Planar (и до сих пор используется в стандартных портретных моделях). Юпитер 8 м имеет довольно низкий уровень хроматических аберраций, которому могут позавидовать некоторые современные объективы (например, Canon 50mm f1.8, Sony FE 50mm f1. 8). Но, несмотря на это, Юпитер 8м имеет низкую контрастность и насыщенность цветов, которые по нынешним меркам ничего не стоят (пришлось в камере выставить насыщенность и контрастность на максимум, чтобы довести результат до приемлемого уровня). Несмотря на это, этот объектив, как по мне, дает более качественную картинку, чем гелиосы сороковой серии (которые так популярны среди пользователей). Возможно, это недостаток однослойного просветления, которое используется в этих объективах. Также этот объектив дает сильный свет от контрового и бокового света.

При значении диафрагмы 2 объектив относительно рабочий, так как резкость, контрастность и насыщенность очень низкие, а также объектив очень чувствителен к свету. На диафрагме 2.8 картинка становится лучше, но все же для получения хоть какой-то приемлемой резкости диафрагму лучше закрыть до 4. Также на значениях диафрагмы от 4 до 22 объектив становится намного терпимее к контровому свету .

Личный опыт

Юпитер 8м показывает хороший результат, как для объектива советского производства, особенно с учетом возраста.

Объектив юпитер 8 отзывы: Объектив Юпитер-8 50 mm f/ 2 Характеристики, MTF, отзывы, обзоры, тесты :: Lens-Club.ru

Заключение.

Из двух рассмотренных переходников, я отдаю предпочтение нонейм адаптеру L39-M4/3. Его можно использовать прямо «из коробки» без лишних телодвижений, а для регулировки его предусмотрительно снабдили Г-образным ключом. Для установки объектива Индустар-69, переделка этого адаптера тоже проще.
С помощью данных переходников мне удалось поставить на цифровой беззеркальный фотоаппарат Panasonic Lumix DMC-GF6 объективы от старых пленочных дальномерных фотоаппаратов И-61 и Юпитер-8. Про Индустар-69 читай в следующей статье.

Объектив Юпитер-8 Диафрагма 1:2, при фокусном расстоянии 50 мм и кропфакторе 2, на системе Panasonic m4/3 эквивалентное фокусное расстояние (ЭФР) 100 мм- это же светосильный длиннофокусный бъектив! Мне он понравился как портретник! На открытой диафрагме отлично размывает фон и делает легкий софт-фокус — то что нужно для съемки детских и женских портретов!

Портрет снятый объективом Юпитер 8 на фотоаппарат Panasonic DMC-GF6

Портрет снятый объективом Jupiter-8 на фотоаппарат Panasonic DMC-GF6

При макросъемке для увеличения ГРИП можно прикрыть диафрагму до 1:22. В вечернее время можно снимать видео на улице (диафрагма 1:2), а так же звездное небо. А какие размеры фотоаппарата с этим объективом?! Примерно такие же как и с китовым объективом 14-42 мм. Сравните с размерами Зеркальной фотокамеры Canon EOS 600D и объективом Гелиос-44м-4.
Ну и для наглядности фотографии джентельменских наборов объективов и фотоаппаратов.

Первый набор: Фотоаппарат Panasonic lumix DMC-GF6, китовый зум 14-42, Нормальный объектив Индустар-69, портретный объектив Юпитер-8, телеобъектив Юпитер-37А с переходником M42-M4/3.

Джентельменски набор для Panasonic DMC-GF6: zoom 14-42, Индустар-69, Юпитер-8, Юпитер-37А

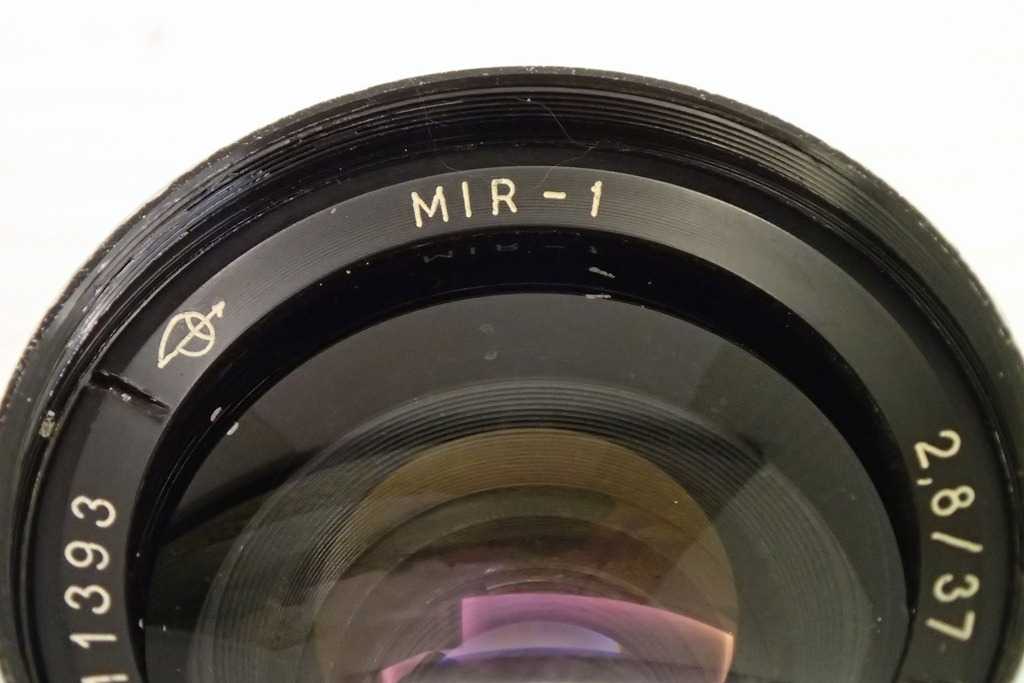

Второй набор: Зеркальный фотоаппарат DSLR Canon EOS 600D, Китовый объектив 18-55, широкоугольный (с учетом кропфактора 1,5 — нормальный) объектив Мир-1В, портретный объектив Гелиос 44м-4, длиннофокусный объектив Юпитер 37А и телеобъектив Юпитер 21м.

Canon EOS-600D kit 18-55 Мир-1В Гелиос 44-М4 Юпитер-37А Юпитер-21М На заднем плане слева Panasonic Lumix DMC-GF6 с установленным Индустар-69

Угадайте, какой из наборов я предпочитаю носить с собой?
А еще я заказал крышечки для объективов и переходников М4/3 на Ебей.
