Проверка, ремонт и замена магнетрона в микроволновке

Полезные рекомендации

Ниже предоставлено несколько советов, которые помогут продлить срок эксплуатации микроволновой печи и срок службы магнетрона:

В случае появления треска или искр во время работы прибора, необходимо прекратить использование печи, и выяснить основную причину. В любом случае, ремонт неисправности – это дешевле, чем покупка новой СВЧ-печи. Чаще всего виновником таких признаков является перегорание защитного колпачка магнетрона.
Регулярно следите за состоянием слюдяной накладки, которая предназначена для защиты выхода волновода в камеру. В нее часто попадает жир и крошки от пищи, что приводит к поломке. В случае неисправности колпачка, слюда может быть прогоревшей, что становится основной причиной поломки магнетрона

Поэтому важно держать накладку в чистоте, так как жир, который попал на нее, под воздействием температуры приобретает электропроводность. Это становится причиной появления искр в камере печи.
При нестабильном напряжении, лучше подключать микроволновую печь через стабилизатор

Из-за незначительных падений и колебаний, некоторые детали печи могут выходить из строя. При падении мощности ускоряется износ катода магнетрона.
Помните, что основной причиной поломки может быть не только магнетрон, но и другие детали. Поэтому для начала важно провести проверку величины напряжения в области подключения печи к электросети, а также состояние слюдяной пластины.

Магнетрон является главной составляющей частью любой микроволновой печи. И при правильном уходе за бытовым прибором, а также при своевременном обнаружении повреждений, возможно продлить срок службы данного устройства.

Прогорание слюдяной пластины

Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.

Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.

Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:

Процесс замены деталей вы можете детально изучить из нашего видео. Специалисты подробно рассказывают методику поиска неисправности, как и в какой последовательности необходимо менять детали. Причем эти рекомендации подойдут как к микроволновой печи Самсунг, так и к СВЧ печам других фирм. Ведь конструкция и принцип работы у них практически не отличаются.

Несколько обмоток

Для замеров сопротивления освобождают концы от электрических соединений. Выбирают любой вывод и замеряют все сопротивления относительно остальных. Рекомендуется записывать значения и маркировать проверенные концы.

Так мы сможем определить тип соединения обмоток: со средними выводами, без них, с общей точкой подключения. Чаще встречаются с отдельным подключением обмоток. Замер получится сделать только с одним из всех проводов.

Если имеется общая точка, то сопротивление замерим между всеми имеющимися проводниками. Две обмотки со средним выводом будут иметь значения только между тремя проводами. Несколько выводов встречается в трансформаторах, рассчитанных на работу в нескольких сетях номиналом 110 или 220 Вольт.

Поиск неисправности в СВЧ-печи

Если в СВЧ-печи имеется цифровой дисплей, на котором появился код ошибки в виде буквы Е с числом, то нужно в инструкции по эксплуатации печи найти, какую неисправность означает этот код. Возможно, выполнив указание инструкции, Вам не придется заниматься серьезным ремонтом.

Внимание! При ремонте СВЧ-печи, следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку из розетки и при проверке разряжать высоковольтный конденсатор!

Не забывайте вынимать вилку из розетки и при проверке разряжать высоковольтный конденсатор!

Перед началом самостоятельного ремонта СВЧ-печи нужно вынуть вилку из розетки, вывернуть несколько саморезов, фиксирующих крышку и снять ее, сдвинув в сторону задней стенки печки.

Далее внимательно осматриваются все детали и узлы на наличие механических или тепловых повреждений в виде потемнений. Проверяется плотность посадки накидных клемм. Если визуальных дефектов не обнаружено, то по инструкции в таблице, производится поиск и устранение неисправности.

Промокоды со скидками на светильники

Проверка контактов проводов и других деталей является стандартной и не вызывает трудностей. Проверка магнетрона, высоковольтного конденсатора и диода имеет некоторые особенности.

Проверка высоковольтного диода (столба)

Конструкция высоковольтного столба представляет собой несколько низковольтных диодов соединенных последовательно, поэтому прозвонить их мультиметром не всегда получается. Падение напряжения на одном простом диоде составляет около 0,8 В, а при соединении последовательно нескольких, падение напряжения составляет сумму падений на каждом в цепочке и напряжения мультиметра не хватает.

Поэтому для надежной проверки высоковольтного столбика нужно последовательно с ним включить лампу накаливания любой мощности, как показано на схеме. С помощью шнура с вилкой на цепочку подать от розетки сетевое напряжение 220 В. Полярность подключения диода значения не имеет.

Если лампа мерцая, будет светить в полнакала — то диод исправен. Если в полный накал, или не будет светить — то диод пробит или в обрыве и, следовательно, неисправен.

Проверка высоковольтного конденсатора

Для проверки необходимо отключить конденсатор от схемы СВЧ-печки и прозвонить их мультиметром. Перед проверкой обязательно разрядить, чтобы не повредить прибор, замкнув его выводы отрезком провода с зачищенными концами.

Часто внутри конденсатора устанавливают высокоомный резистор номиналом 1-10 МОм для разряда конденсатора. Поэтому сопротивление при проверке должно быть более 1 МОм. Если меньше или равно нулю, то конденсатор неисправен.

Проверить конденсатор можно без прибора и более надежным способом, описанным выше для высоковольтного диода. Вместо диода включается конденсатор. Мощность лампочки накаливания выбирается 60-150 Вт.

При исправном конденсаторе, в зависимости от мощности лампы яркость ее свечения будет ниже обычной. Чем мощнее лампа, тем ниже будет яркость ее свечения. Конденсатор в данной схеме работает как ограничитель тока. Если яркость лампы не уменьшится или лампа не загорится, значит, конденсатор пробит или в обрыве.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Так как заглушка ничем не защищена, очень часто она прогорает, чтобы обеспечить её дополнительную защиту следует покрасить заглушку сверху пищевой эмалью;. Если же вам что-то непонятно, пишите мне!

Ремонт магнетрона микроволновки своими руками

Отремонтировать магнетрон микроволновки своими руками довольно сложно — в большинстве случаев деталь просто меняют. Но иногда можно восстановить работоспособность пострадавшего узла.

Ремонт колпачка волновода

Если на волноводе разрушился тонкий алюминиевый колпачок, отреставрировать его обычно нельзя. Но можно просто поменять положение детали:

1. Прокрутить колпачок на 180 градусов относительно изначального расположения.
2. Проверить сопротивление — оно должно составлять менее 1 Ом.

Микроволновка дает нагрузку только на одну сторону алюминиевого колпачка. Поэтому переворачивание позволяет восстановить работоспособность прибора. Способ решения проблемы временный, при первой возможности рекомендуется все равно провести замену колпачка в СВЧ.

Ремонт проходного конденсатора

Починить магнетрон микроволновки можно в том случае, если пострадал проходной конденсатор — цилиндр, который заходит в отсек с катушками индуктивности. Ремонт выполняют так:

1. Отпаивают или откусывают одну из катушек и прозванивают оба контакта колодок на корпус. Если проходной конденсатор пробит, при проверке мультиметр покажет очень большое сопротивление.
2. Неисправную деталь плоскогубцами выламывают до голого стержня. Затем при помощи мультиметра убеждаются, что относительно корпуса отсутствует сопротивление.
3. На обнаженный стержень надевают кембрик — изолирующую трубку с диэлектрическими свойствами. Затем аккуратно припаивают на место катушку индуктивности.
4. Отсек закрывают крышкой. Затем припаивают к стержню примерно в 2 см от корпуса высоковольтный конденсатор 470 pf x 6300 V. Второй контакт детали выводят на корпус.
5. И стержень, и выводы конденсатора тщательно изолируют. После этого на клеммы возвращают провода.

Для отремонтированной микроволновки остается провести проверку. Если предпринятые меры не помогли, лучше обратиться в сервисный центр или выполнить полную замену магнетрона.

Установка и подключение нового магнетрона

Заменить магнетрон стоит после визуальной диагностики и попыток монтажа, если ничего не вышло — значит настало время установки новой детали. Помощь в подключении магнетрона вам могут предоставить в сервисном центре, но и сделать это своими руками будет несложно.

При покупке стоит быть внимательным: выбирайте аналогичную старой по мощности и расположению выходов деталь.

Поскольку у магнетрона всего два контакта, то подсоединить его не составит труда

Во внимание стоит взять некоторые нюансы:

• длина нового магнетрона, так же как и диаметр антенны должны совпадать со сломанной деталью;
• при установке убедитесь в достаточном примыкании детали к волноводу.

Самым оптимальным вариантом станет поход в сервисный центр со старой деталью, где обученные люди смогут подобрать нужный товар и установить его.

Принцип действия и конструкция магнетрона

Многие владельцы СВЧ-печей, изучая инструкцию по ее эксплуатации, задаются вопросом: «Что такое магнетрон и как он работает?». Магнетроном (от греч. magnetis — магнит, электрон) в радиоэлектронике называют мощную вакуумную радиолампу-диод, в состав которой входят:

• анод-резонатор цилиндрической формы, изготовленный из меди;
• катод, в который встроена нить накала;
• кольцевые магниты, установленные на торцах лампы.

Магнетрон микроволновки – это электронная лампа высокой мощности, способная генерировать микроволны. Это происходит за счет взаимодействия катода и анода, что и провоцирует возникновение магнитного поля. СВЧ излучение, которое выделяется при работе магнетрона, способно влиять на молекулы воды, что находятся в пище. В результате излучения молекулы производят колебания, которые становятся источником трения, за счет чего и возникает тепло, разогревающее пищу изнутри

Принцип работы магнетрона заключается в торможении потока электронов в пересекающихся под углом 90° электрическом и магнитном полях. Распределение магнитного поля, образованного торцевыми магнитами, обеспечивается магнитопроводом, роль которого выполняет внешний кожух магнетрона, оснащенный фланцем крепления его к волноводу. Взаимодействие потока электронов, эмитированного из катода, с этим магнитным полем вызывает появление СВЧ-волн, которые улавливаются проволочной петлей и выводятся наружу при помощи излучающей антенны, помещенной в керамический цилиндр. В качестве антенны используется специальная трубка (штенгель), с помощью которой из лампы откачивался воздух. На нее плотно запрессован металлический колпачок.

Подключение магнетрона.

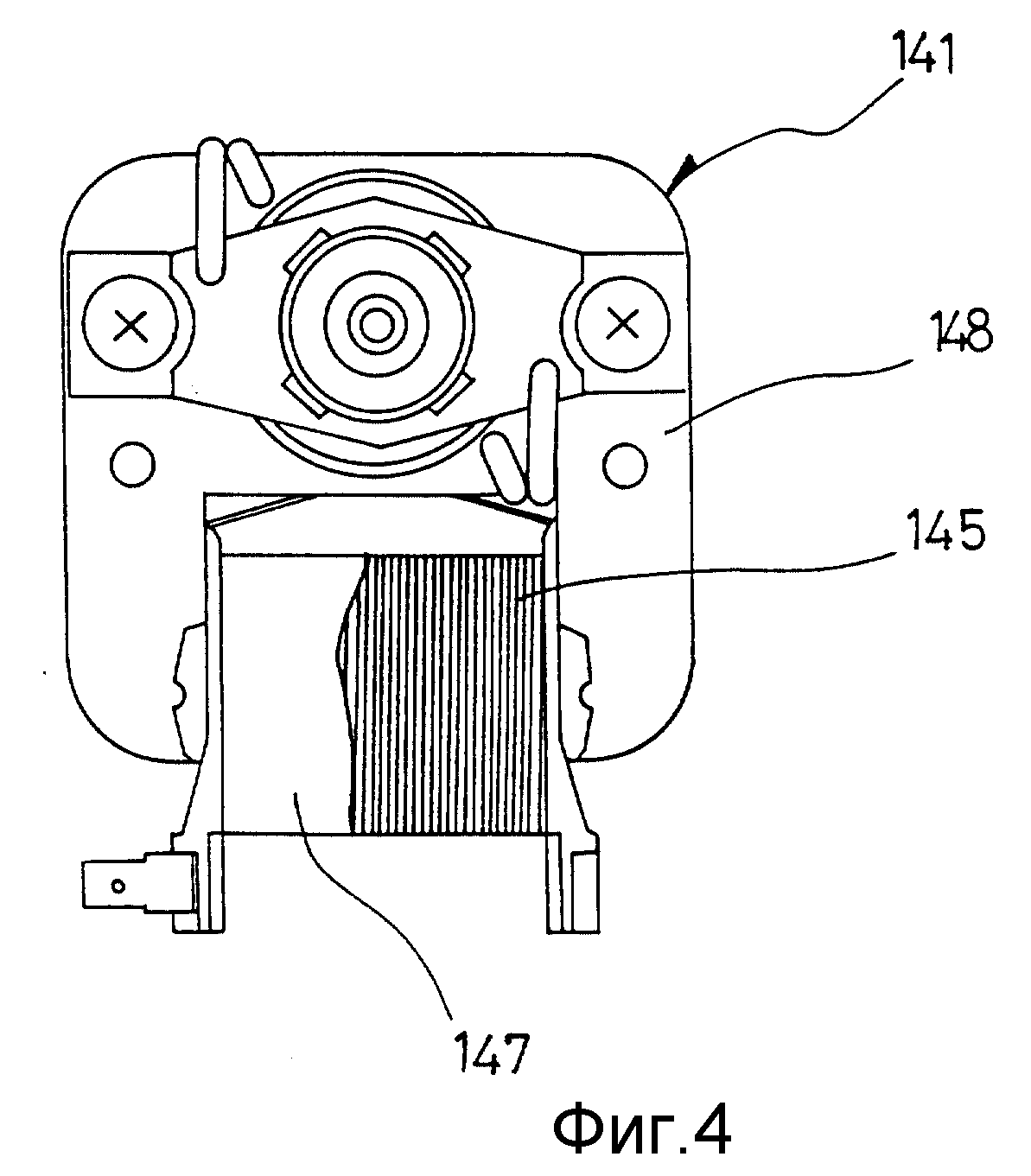

В процессе работы магнетрон сильно нагревается, поэтому в его конструкции предусмотрен пластинчатый радиатор, который к тому же обдувается вентилятором. Кроме того, прибор оснащается термопредохранителем. Проникновению высокочастотного излучения по проводам электропитания препятствует высокочастотный фильтр, состоящий из проходных конденсаторов и индуктивных выводов.

Магнетрон представляет собой сложный электронный прибор, разобрать и отремонтировать который непросто даже профессионалу. Поэтому, убедившись в том, что не работает именно магнетрон, лучше всего воспользоваться услугами сервисной службы, располагающей подготовленными сотрудниками, а также необходимым инструментарием и запчастями.

Возможные неисправности

Внутренняя схема магнетрона содержит множество деталей, и, если случается поломка, то причина может крыться именно в них. Случается так, что одна из частей пришла в негодность, но влияет на работу всей лампы. Следует понять, в чем причина неисправности, и решить проблему в домашних условиях. Как именно, мы расскажем далее.

• Металлический колпачок отвечает за сохранность вакуума внутри трубы.Зачастую он ломается, и требуется новая замена;
• Радиатор может прийти в негодность, если деталь перегорает;
• Нить накаливания в результате перегрева может оборваться. Для выявления такой неисправности нужен специальный прибор;
• Фильтр может также перестать нормально функционировать, следует проверять тестером. Исправный элемент будет показывать бесконечность, а сломанный — численное сопротивление;
• Изменение герметичности детали из-за перегрева;
• Нарушение работы высоковольтного диода;
• Неисправность конденсатора высокого напряжения;
• Разлом контактов предохранителя, основная задача которого не допускать перегрева.

Неисправности магнетрона микроволновой печи

Микроволновая печь применяется в быту для быстрого приготовления пищи уже довольно давно. Серийно их начали изготавливать в 1962 году и очень быстро эти приборы стали незаменимы практически на любой кухне. Приготовление пищи в печи происходит посредством обработки продуктов короткими электромагнитными волнами частотой 2,45 ГГц (сантиметровый диапазон), которые перемещаются в пространстве со скоростью 299,79 км/сек. При этом сама микроволновая печь не вырабатывает тепло, а только излучает радиоволны сверхвысокой частоты (СВЧ). Взаимодействуя с продуктами питания, эти волны заставляют молекулы жидкости, находящиеся в пище, вращаться с большой частотой. Возникающее при этом на молекулярном уровне трение и нагревает еду. Источником СВЧ-волн служит магнетрон, являющийся неотъемлемой частью микроволновки.

Различные магнетроны

Как устраняются неисправности?

Единственный вариант, оптимальный для домашних мастеров, — извлечение поломанной детали и ее замена новым элементом. Ту же работу чаще делают и специалисты, так как большая часть составляющих чаще вовсе не подлежит ремонту. Замену осуществляют по такому алгоритму:

• микроволновку отключают от электросети;
• дают время трансформатору на разрядку — в районе 5 минут;
• от неисправной детали отсоединяют клеммы, затем ее удаляют;
• на ее место ставят исправный элемент.

Главное условие — полное соответствие электрической схеме устройства. Любая вольность станет причиной незамедлительного выхода СВЧ-печи из строя. К самым важным операциям относят подключение (и извлечение) конденсатора, трансформатора. Корректное расположение клемм — второй важный фактор. Неправильное подсоединение станет причиной поломки уже нескольких деталей, а ремонт значительно усложнится, либо станет невозможным.

Если диагностирована поломка электроники, то самостоятельные работы — табу, так как только вмешательство профессионалов обеспечит дальнейшее безотказное функционирование прибора, и магнетрона — в частности.

Так как проверить магнетрон без измерительных приборов не получится, то универсальный мультиметр, позволяющий измерить напряжение, силу тока и сопротивление, — тот необходимый инструмент, без которого подобная работа невозможна.

Подскажет, где можно наткнуться на неисправность, этот видеоролик:

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

1. Предохранители.
2. Конденсатор.
3. Диод.
4. Трансформатор.
5. Магнетрон.

Фото конденсатора микроволновки

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее.

Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.

Высоковольтный диод

Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене.

Читать также: Как подключить посудомоечную машину своими руками bosch

Далее проводится проверка трансформатора.

Фото трансформатора микроволновки

Важно соблюдать технику безопасности, ведь

Фото магнетрона микроволновки

этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой.

Далее проводится проверка обмоток трансформатора. Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом.

Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.

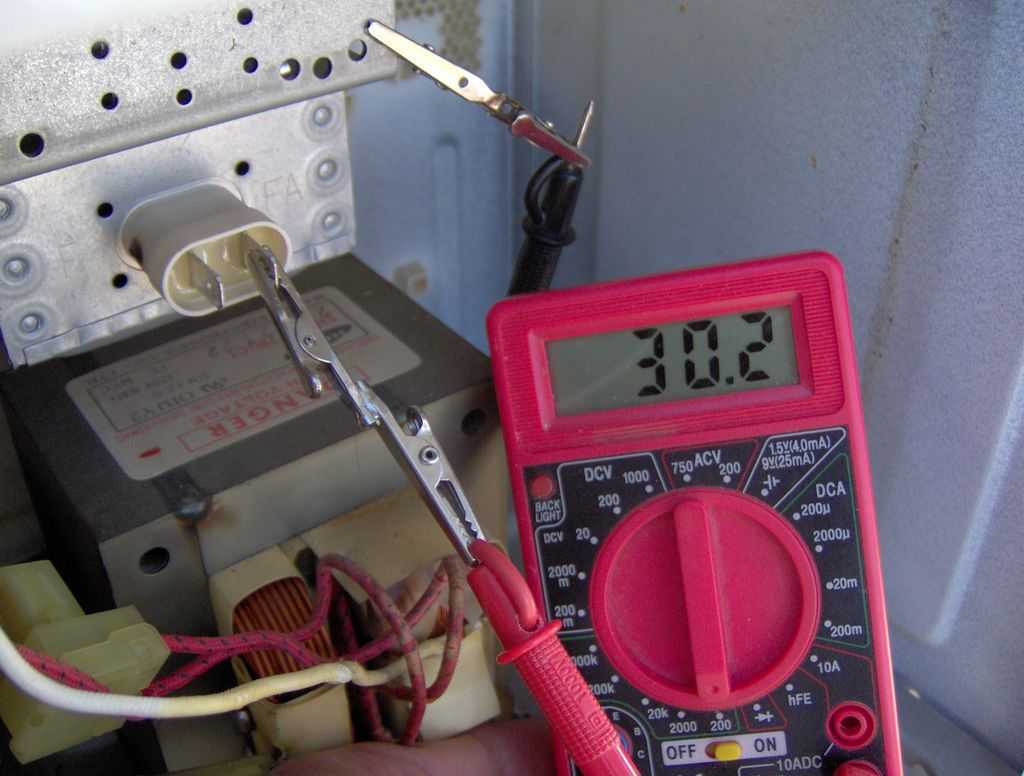

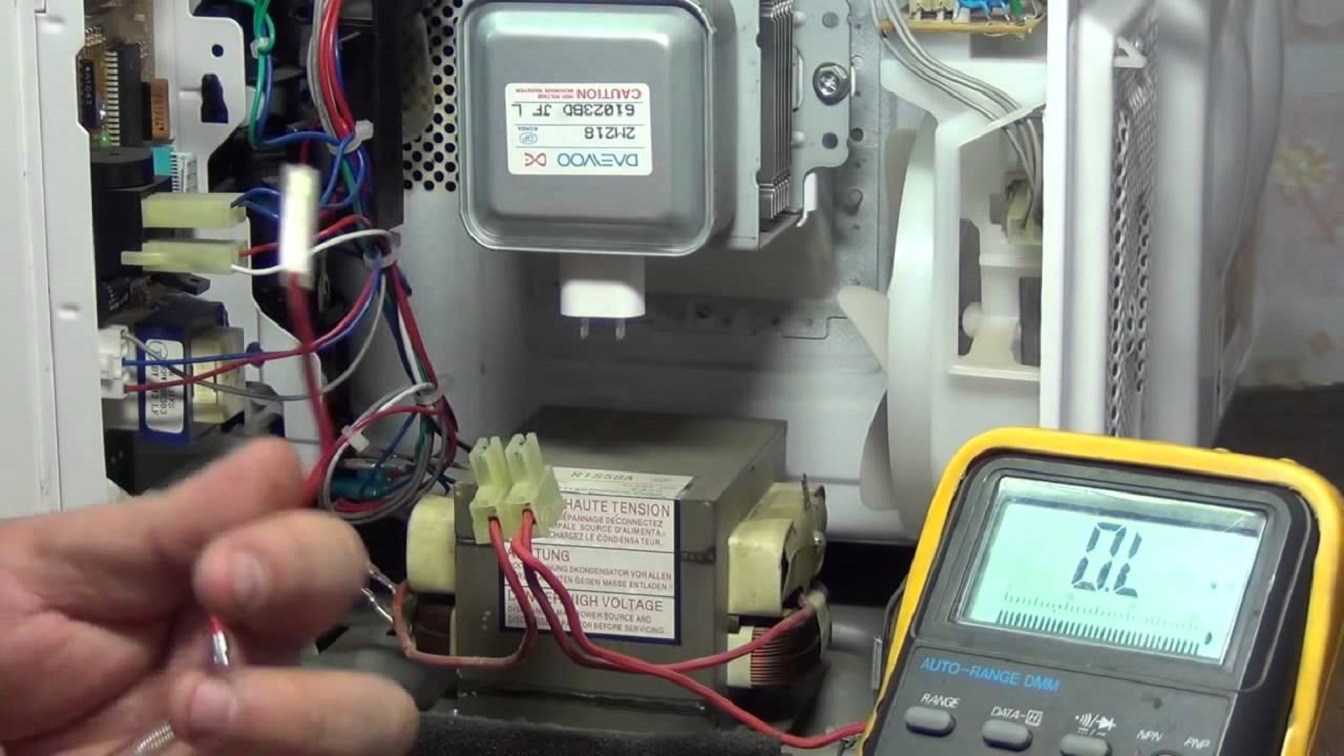

Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.

Возможные неисправности

Рассмотрите внутренности детали: сломана может быть только часть. Найдите компонент, который вызвал неполадку. Эта информация поможет устранить поломку.

• Прогоревший колпачок — один из ключевых элементов. Контролирует вакуумность трубки. Он может искрить. Проблема решается заменой на другой колпачок.
• Ненадлежащая работа радиатора, деталь очень сильно греется.
• Обрыв нити накаливания из-за перегрева. Диагностировать эту проблему можно специальным тестером. Исправная нить выдает напряжение 5–7 Ом. Если работа нарушена, напряжение снизится до 2–3 Ом. Нерабочая нить показывает при диагностике бесконечность.
• Поломка фильтрующего блока, в рабочем состоянии он покажет бесконечность. В случае пробоя проходных конденсаторов фильтра тестер покажет численное сопротивление. Неисправные конденсаторы можно заменить.
• Нарушение герметичности магнетрона из-за перегрева. Устранить эту проблему сможет только специалист.
• Поломка высоковольтного диода.
• Отсутствующие контакты в предохранителе, который защищает от перегрева. Решается заменой на новый предохранитель, лучше фирменного изготовления.
• Неисправный конденсатор высокого напряжения.

Но есть и другие неполадки, которые сложно обнаружить самостоятельно. Потребуются специальное оборудование, опыт и знания. Все перечисленные проблемы, кроме разгерметизации, можно починить своими руками.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Если же пружинка порвана либо сжалась, ее придется заменить купить целый предохранитель, снять старый, установить на его место новый элемент. Если же вам что-то непонятно, пишите мне!

Зачем тарелка вертится

Первые микроволновки не были оснащены вращающимся поддоном, до него додумались позднее. Обладателям первых дорогостоящих печек не позавидуешь — они вручную переворачивали еду, аппарат приходилось включать минимум дважды. Позднее разработчики усовершенствовали конструкцию микроволновки и автоматизировали процесс — техника стала работать без участия человека.

Чтобы пища равномерно прогревалась, в конструкцию была введена тарелка с колесиками. Равномерное вращение позволяет продукту полностью прогреться за один цикл.

Если тарелка перестала крутиться, можно:

• Ничего не предпринимать и поворачивать вручную. Это несерьезный подход, современная техника должна работать согласно заявленным функциям, не отнимая время своего владельца и не усложняя процесс готовки.
• Выяснить, почему механизм не крутит поддон. Когда будет обнаружена причина неисправности, принять меры для ее устранения.

Заключение

СВЧ печь – это помощник, без которого жизнь на кухне может резко измениться. Большая часть поломок вполне устранима своими руками, но если речь идет о магнетроне, то здесь даже обладая определенными знаниями в ремонте техники можно ошибиться. Я не советую заниматься починкой магнетрона самостоятельно, так как это может отнять много времени, а результат окажется не самым положительным. В данном случае легче поручить эту задачу специалистам, особенно, если техника еще находится на гарантии. Стоить помнить, что неправильные действия могут не просто испортить технику, но и привести к риску возгорания.
