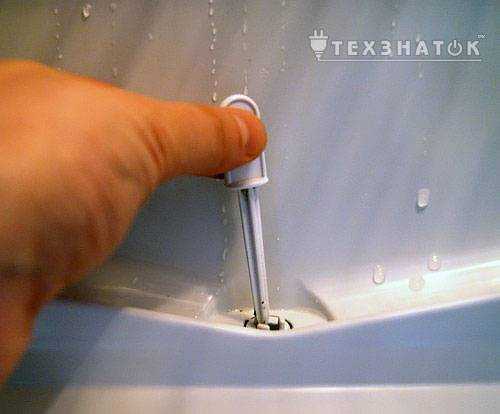

Плачущий испаритель
Данное название закрепилось не только в народе, но и стало официальным термином в мире производства бытовой техники. Сам испаритель выглядит как небольшая металлическая пластина, или своеобразная полка, размещенная на задней панели холодильника.
Только попав в испаритель, фреон начинает вскипать и своими парами охлаждать холодильный отсек. Когда нужная температура достигнута (обычно это 4-5 градусов по Цельсию), компрессор отключается, а сам элемент начинает оттаивать. Соответственно, на нем начинает появляться конденсат, отсюда и появилось такое «говорящее» название.
Устройство холодильника и принцип работы
Жидкая рабочая масса перетекает в испаритель и сразу расширяется, преобразовавшись в газообразную структуру. Её температурные показатели снижаются, и он становится прохладнее микроклимата внутри прибора. В итоге отметка на градуснике в отделе укорачивается, а фреон нагревается.
Компрессор
Двигатель холодильного оборудования делится на инверторный и линейный. За счёт запуска компрессора хладагент движется по трубкам, образуя охлаждение в отделениях. Механизм способен создать разницу давления между нагнетательной и приёмной трубкой для хорошей циркуляции агента. От функционирования компрессора зависит вся работа холодильника.
Конденсатор (внешний радиатор)
Изменение температуры в помещении становится причинами разных процессов, приводящих к появлению влаги. Конденсатор – важный элемент системы, представляет собой трубку толщиной до 5 мм. Его функция заключается в отведении тёплого воздуха от рабочей жидкости в помещение. Во многих моделях конденсатор размещается сзади прибора, поскольку механическое воздействие может его повредить.
Испаритель
За охлаждение окружающей среды отвечает испаритель рабочей жидкости. Деталь размещается с внешней стороны или внутри морозилки. Она снижает степень влияния окружающей среды на внутренний климат.
Капиллярная трубка
В оборудовании применяется газ, обеспечивающий падение температуры в основной камере и морозилке. Для понижения давления используется капиллярная трубка. Её толщина равна 1,5-3 мм. Находится между конденсатором и испарительным отсеком.
Фильтр-осушитель
Состояние газа в холодильнике должно оставаться неизменным. Иногда в него проникает вода, удаляющаяся специальным фильтром. В его роли выступает трубка, толщина которой 10-20 мм. Концы осушителя вставлены в капиллярную трубку и конденсатор. Обеспечена высокая степень герметизации.
Внутри фильтра находится цеолит, который является минеральным веществом с пористой текстурой. Элемент не попадает в системы благодаря установке сетки. Даже при продолжительном использовании осуществлять замену трубки не нужно.
Терморегулирующий вентиль (ТРВ, докипатель)
Докипатель требуется для поддержания нужного давления в испарительном отделе через жидкую рабочую смесь и регулировки расхода фреона в зависимости от температурного режима. Вентиль монтируют по направлению распространения фреона. Хладагент после докипателя расширяется, в итоге возникает внезапное уменьшение давления и температуры холодильного отсека. Фреон начинает кипеть и постепенно забирает тёплые воздушные массы у камеры.
Внутри корпуса вентиля имеется отверстие, в него помещается форсунка или сопло. Основное предназначение заключается в поддержании того необходимого объёма хладагента, который подаётся в испаритель.
ТРВ проводит поддержку постоянного перегревания паров фреона при выходе из испарительного отсека. Вентиль – идеальный механизм расширения для оборудования и сплит-систем. Он позволяет сопоставить скорость испарения с потоком хладагента.
Терморегулятор
Термостат контролирует температуру в рефрижераторе и отправляет сигналы мотору, приводя его в режим включения или выключения в зависимости от степени охлаждения в приборе. Функционирование несложное – на одной стороне терморегулятора располагается герметично запаянная трубка с фреоном. С другого конца находятся контакты электрической цепи, через которую осуществляется управление мотором.
У терморегулятора имеется пружинка. Она сжимает и разжимает контакты. Именно от работы пружины зависит, как хорошо они будут выполнять свою задачу. Сила натягивания регулируется ручкой переключения.
Компрессор
Главная деталь, благодаря которой функционирует холодильник – это компрессор. Его можно назвать своеобразным двигателем холодильника, который обеспечивает работу рефрижератора. Главная особенность современных компрессоров – инверторное управление, благодаря которому устройство может бесперебойно служить больше десятка лет. Помимо впечатляющего долголетия, благодаря такому подходу удалось добиться низкого уровня шума.
Для того чтобы холодильник эффективно функционировал, требуется наличие пускозащитного реле. Дело в том, что компрессор отличается несинхронным принципом работы. Пускозащитное реле отвечает за активацию пусковой обмотки, но только на момент запуска. Благодаря подобному подходу компрессор эффективно защищен от перегрева – как только металлический элемент внутри корпуса нагревается до определенной температуры, система отключается.
Особенности одно и двухкамерных холодильников
Несмотря на объединяющий их принцип работы — различия всё-таки есть. В большинстве однокамерных холодильников испаритель размещён в морозильном отсеке. В перегородке между ним и остальным объёмом камеры сделаны окна со шторками, которыми регулируется приток холодного воздуха. Надёжно, эффективно и проще некуда!
Двухкамерный холодильник, на котором есть только один компрессор, имеет по испарителю в каждой камере. Поначалу хладагент поступает в испаритель морозилки. После понижения в ней температуры фреон переходит в испаритель холодильной камеры. Когда температура в ней достигает заданного терморегулятором значения, отключается компрессор.
С недавних пор стали популярны модели с двумя компрессорами, каждый из которых предназначен для работы с одной камерой. Это позволяет устанавливать в каждой камере свою температуру. На первый взгляд кажется, что холодильный агрегат с одним компрессором экономичней. Однако это не совсем так, поскольку при необходимости у двухмоторных моделей возможно отключение одной камеры без ущерба для работы другой, что недопустимо у холодильников с одним компрессором.
Некоторые производители вместо второго компрессора применили клапана, управляемые электромагнитными катушками. Они устанавливаются на трубках, через которые фреон поступает в испарители. Это позволяет раздельно устанавливать температуру в камерах и отключать любую их них.
Электрическая схема холодильника Атлант 1709-02, 1700-02.
А1 – блок индикации В4-01-4,8 блок индикации М4-01-4,8, В1 – терморегулятор К-59 L2174, терморегулятор ТАМ 133-1М, EL –лампа освещения холодильной камеры, S1 – выключатель ВМ-4,8 , S2-выключатель, B2- терморегулятор К-56 L1954, терморегулятор Там145-2м-29-2,0-4,8-9-А, R1-нагреватель замораживания HX -01, RH1-тепловое реле компрессора, RA1-пусковое реле компрессора, CO1 – электродвигатель компрессора
Устройство и принцип работы разных видов холодильников
Все холодильники имеют общий принцип работы, но, в зависимости от модели и используемой охлаждающей установки, особенности процесса поддержания низкой температуры в камере могут отличаться.
Однокамерные и двухкамерные холодильники
Однокамерные и двухкамерные холодильники работают примерно по тому же принципу. Главное отличие состоит в работе испарителей. Старые двухкамерные агрегаты оборудованы одним испарителем для обеих камер. В новых моделях есть испаритель в каждой камере, которые полностью изолированы друг от друга.
В однокамерных холодильниках испаритель размещен в верхней части рефрижератора, под которым располагается поддон. Его закрытие и открытие регулирует подачу холодного воздуха в основную холодильную камеру. Чтобы не допустить появление излишнего конденсата на стенках, в холодильнике предусмотрена капиллярная трубка.
В двухкамерных же холодильниках испарители выполняют роль разделительной перегородки теплоизоляции. В такой системе хладагент закачивается в испаритель через капиллярную трубку и передается во второй только в том случае, когда его температура падает ниже нуля. Когда второй испаритель тоже обмерзает, включается термореле, которое приостанавливает работу компрессора.
Компрессорные холодильники
Компрессорный холодильники работают на основе компрессорной системы. Это самый распространенный тип устройства холодильника. Они удобны в использовании и обслуживании, а также расходуют не так много электроэнергии.
Компрессорные холодильники, в основном, производят Atlant, Indesit и Stinol. Такие модели состоят из двух основных компонентов:
- компрессор — мотор, который может быть инверторным или линейным. При его запуске фреон перемещается по трубкам системы, обеспечивая равномерное охлаждение основной и морозильной камер;
- конденсатор — змеевидная система трубок, расположенная на задней внешней части корпуса холодильника, которая выводит в окружающую среду тепло, вырабатываемое компрессором;
- хладагент — изобутан или фреон, который перемещается по системе холодильника, охлаждая ее;
- вентиль для осуществления терморегуляции — поддерживает постоянное давление для равномерной циркуляции хладагента.
За счет этого приводится в действие компрессор, который сжимает фреон и создает определенное давление, необходимое для его передвижения по трубкам всей системы. При попадании в конденсатор, хладагент превращается в жидкость.
Далее хладагент выводится в фильтр-осушитель, очищается от влаги и проходит по трубкам капиллярной системы, снова попадая в испаритель. После этого компрессор снова начинает перегонку фреона и весь цикл повторяется заново. Когда температура достигнет нужной отметки, реле автоматически отключает двигатель.
Абсорбционные холодильники

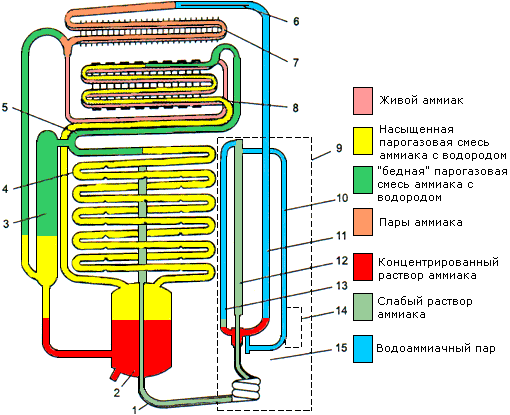

Абсорбционные холодильники работают на основе циркуляции и испарения аммиака, который выступает в роли хладагента. В качестве абсорбента действует аммиачный раствор на воде.
При включении холодильного агрегата в генераторе производится нагрев рабочей жидкости (аммиачного раствора). Когда температура достигает отметки кипения, аммиак начинает превращаться в пар, который выводится в конденсатор.
Далее аммиак превращается в жидкость и попадает в испаритель, где смешивается с водородом. Резонанс давления приводит к испарению сжиженного аммиака, при котором выделяется тепло.
Аммиачный пар передается в адсорбер с очищенной водой. Полученный раствор поступает в генератор-кипятильник и цикл повторяется по новой, пока температура достигнет нужного уровня.
Холодильник с технологией «No Frost»
Холодильники с технологией No Frost (с англ. «без мороза»), позволяют эксплуатировать его без частых разморозок. Это возможно благодаря полному выводу влаги из холодильной системы, за счет чего в камере не образуется наледь.
Главный принцип технологии заключается в том, что после каждого полного цикла работы автоматически запускается режим оттаивания. Реле активирует испаритель, из-за чего лед начинает таять, а вся влага выводится наружу и полностью испаряется. В остальном, принцип работы холодильника такой же, как и в обычных моделях.
Так как в холодильнике с технологией No Frost не образуется лед, его можно размораживать только один-два раза в год, во время очистки и мытья. Основным недостатком при этом является увеличенное потребление электроэнергии за счет непрерывной работы вентилятора.
Параметры линейного компрессора
Для данного устройства наиболее важны параметры холодопроизводительности, развиваемой мощности и рабочего давления. В среднем последний показатель у большинства моделей колеблется в пределах 2–4 атмосфер. Этот уровень давления оптимален для нормальной циркуляции фреона по системе охлаждения.
Многие производители снабжают свою технику специальными регуляторами давления для того, чтобы удерживать его на нужном уровне и не допускать разрыва труб охладительной системы.
Если же говорить о холодопроизводительности, то данный показатель неразрывно связан с мощностью прибора и марки хладагента, который он использует. Холодопроизводительность измеряется в килокалориях в час, и у многих холодильников, использующих фреон с индексом R12 (например, у некоторых моделей LG), составляет от 45 до 150 ккал/час в зависимости от электрической мощности устройства.
Справка. В своё время линейный компрессор считался довольно энергоэкономичным, однако сегодня пальму первенства в этом негласном состязании однозначно удерживают устройства инверторного типа. Поскольку они работают, никогда не выключаясь (а именно в момент включения на двигатель холодильного агрегата приходится наиболее серьёзная нагрузка), ресурс их гораздо выше, а расходы энергии – ниже.
Впрочем, этот положительный момент легко нивелируется стоимостью за модель холодильника с инверторным типом компрессора.
Для того чтобы выяснить, исправно ли работает компрессор, мастера по ремонту используют мультиметр. Подключая его между обмоткой катушки и корпусом, они замеряют сопротивление обмотки. Отклонение от нормы в большую сторону указывает на повреждения обмотки, а в меньшую – на имевшее место короткое замыкание в системе. Поскольку обмотка может иметь разный исходный материал и структуру, значение нормального сопротивления у неё для каждой модели может быть разным.
Холодильник и температура внешней среды
В инструкции по эксплуатации большинства бытовых холодильников указано при какой температуре лучше всего его эксплуатировать. Минимально допустимым показателем является температура +5 по Цельсию. Может ли холодильник работать в условиях холода, особенно, на морозе? Рассмотрим возможные проблемы:
-
Неправильная работа термостата.
В обычных условиях терморегулятор разрывает электрическую цепь при достижении необходимой температуры. Когда воздух внутри прогреется, термостат снова замкнет электрическую цепь, и мотор возобновит свою работу. В условиях минусовой температуры внешней среды термостат, скорее всего, повторно не включит компрессор, так как теплу внутри камеры попросту неоткуда взяться; -
Затрудненный запуск компрессора.
В старых аппаратах чаще всего применялись хладагенты R12 и R22. Для нормальной работы использовались рефрижераторные масла, которые при температуре ниже +5С становятся слишком густыми, а это значит, что запуск и движение поршня будет затруднительным; -
Возникновение эффекта «влажного хода».
Поскольку тепла в холодильнике нет, то нарушается работа испарителя. В компрессор поступает насыщенный каплями пар. В результате продолжительной работы в таких условиях вся механика мотора будет повреждена.
Простыми словами, щадящее отношение к устройству значительно продлит срок его работы.

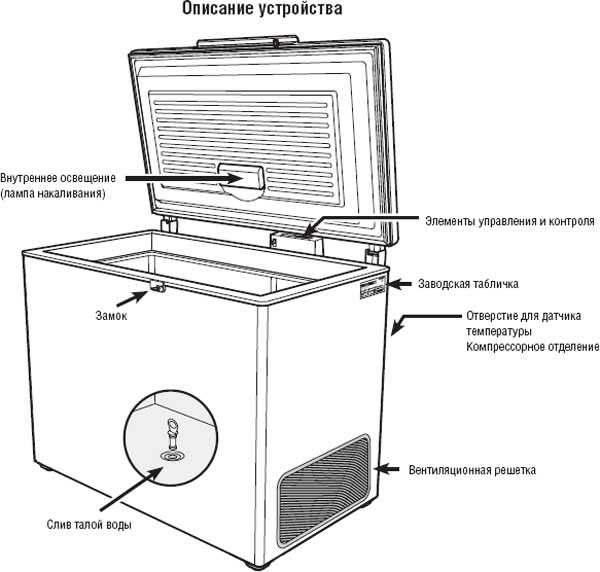

Устройство холодильника и принцип работы
В этом разделе мы подробно опишем устройство холодильника. Из каких рабочих элементов он состоит и для чего они предназначены.
Компрессор
Это оснащенный специальным механизмом электродвигатель, сжимающий фреон. В компрессоре давление хладагента увеличивается настолько, что он переходит из газообразного состояния в жидкое. При этом его температура существенно повышается.
В зависимости от модели в холодильнике может быть один или два компрессора. В холодильных установках используют следующие виды компрессоров:
Конденсатор (внешний радиатор)
Конденсатор представляет собой трубку диаметром до 5 мм. По ней проходит жидкий нагретый фреон и охлаждается. В холодильниках большого размера и производительности конденсатор выполнен в виде радиатора.
Испаритель
Попадая в испаритель фреон получает возможность расшириться. При этом его давление падает и хладагент закипает. В процессе испарения его температура существенно снижается. Проходя по испарителю охлажденный фреон отбирает тепло у холодильной камеры.
В разных моделях холодильников может быть от одного до пяти испарителей. Это зависит от количества камер, компрессоров, условий работы и мощности холодильной установки.
Устройство, а также принцип работы холодильника поверхностно изучается на уроках физики, однако, не каждый взрослый человек представляет, как работает холодильник? Рассмотрение и анализ основных технических аспектов поможет на практике продлить срок эксплуатации и улучшить работу бытового холодильника.
Как работает ноу фрост
Дословно выражение ноу фрост переводится как «без инея». Объяснить принцип работы можно простыми словами. В устройстве есть вентилятор. Он нужен для передачи холода от испарителя. Потом этот холод отправляется в морозильный отсек. На некоторое время он остается там, а позже переходит в сам холодильник.
Поскольку воздух циркулирует, температура распределяется равномерно по устройству. Для очистки прибора от льда встроен нагревательный элемент. Он находится под испарителем. Как только нагреватель включается, вода поступает наружу. Включение происходит несколько раз в день.
Принцип работы холодильника
Сейчас в продаже можно найти несколько разновидностей холодильников, отличающихся друг от друга принципом функционирования. Давайте рассмотрим принципы работы холодильника для новичков, простым языком.
Принцип работы абсорбционных холодильников
Такая техника не имеет компрессора, а в качестве хладагента используется аммиак, который при попадании в абсорбер растворяется в воде. Принцип действия абсорбционных холодильника следующий: готовый раствор переходит сначала в десорбер, выполняющий роль испарителя, а затем в дефлегматор, где охлаждается и разделяется на отдельные составляющие. После прохождения конденсатора аммиак становится жидкостью, которая через абсорбер вновь попадает в испаритель.
Принцип работы саморазмораживающегося холодильника
В технике с капельной системой испаритель располагается на задней стенке камеры. Образующийся иней тает и по желобам стекает в поддон, который находится в нижней части техники. После этого жидкость испаряется при помощи компрессора.
Промышленные холодильники
Принцип работы холодильника, предназначенного для промышленного использования, не отличается бытового, но промышленные агрегаты обладают куда большей мощностью, которая может достигать несколько десятков кВт. В камерах поддерживается температура от +5 до -50 C. Промышленные холодильники должны вмещать большое количество продукции — от 5 до 5000 тонн. Это позволяет использовать технику на перерабатывающих и заготовительных предприятиях.
Принцип работы инверторного холодильника
Электродвигатель стандартного компрессора то запускается, то выключается, испытывая при этом значительные нагрузки. Инверторная установка обеспечивает непрерывную работу мотора, изменяется лишь скорость его вращения. Такой режим позволяет сэкономить электроэнергию и снизить износостойкость отдельных деталей прибора.
Линейный компрессор более экономичный
Принцип работы холодильника ноу фрост с одним компрессором
Главный недостаток обычных холодильников для дома — превращение попадающей в камеру влаги в иней, который покрывает внутренние стенки прибора, перегружает компрессор и препятствует нормальному процессу охлаждения.
При наличии системы No Frost влага не замерзает, поэтому необходимость в регулярной разморозке холодильника отсутствует. Система предполагает наличие вентилятора, который располагается за испарителем и обеспечивает равномерное охлаждение продукции воздушными потоками. При этом на стенках испарителя скапливается конденсат, постепенно начинающий превращаться в иней. Благодаря специальному таймеру периодически включается ТЭН и лед тает. Образовавшаяся жидкость по трубкам перемещается в размещенный вне камеры поддон, откуда испаряется естественным путем.
3.3. Принцип работы термоэлектрического холодильника
Существуют устройства, основанные на эффекте Пельтье, заключающемся в поглощении теплоты одним из спаев термопар (разнородных проводников) при выделении ее на другом спае в случае пропускания через них тока. Этот принцип используют, в частности, в сумках-кулерах. Возможно как понижение, так и повышение температуры с помощью предложенных французским инженером Ранком вихревых трубок, в которых температура существенно изменяется по радиусу движущегося в них закрученного вихревого воздушного потока.
Термоэлектрический холодильник основан на элементах Пельтье. Он бесшумен, но распространен мало из-за дороговизны охлаждающих термоэлектрических элементов. Однако небольшие автомобильные холодильники и охладители питьевой воды часто производят с охлаждением от элементов Пельтье.
Абсорбционные холодильники, как устроены, принцип работы
Так же, как и в холодильниках компрессорного типа, охлаждение внутренних камер в устройствах данного типа связано не с выработкой холода, а с испарением рабочей жидкости, в качестве которой чаще всего используют аммиак, однако, помимо него в ней также присутствуют водород или какой-либо еще инертный газ.
Подобные аппараты укомплектованы абсорбером, десорбером и дефлегматором. При растворении аммиака в воде вся смесь приходит в движение. Раствор, находящийся в абсорбере, за счет своих физических свойств, продвигается в десорбер, где снова разлагается на две предварительные составляющие. В конденсаторе рабочая смесь снова приходит в жидкое состояние, а затем опять отправляется в испаритель. Движение аммиака обеспечивается посредством струйных насосов.
Чаще всего холодильник абсорбционного типа используется там, где нельзя применять обычный компрессорный агрегат. В быту такие аппараты устанавливаются редко из-за имеющегося в их составе ядовитого вещества, крайне токсичного для человека.
Принцип работы
Принцип работы холодильника заключается в следующем:
- Тепловая энергия передается из камеры в окружающую среду.
- Холод концентрируется внутри корпуса.
Чтобы отобрать тепло, необходимо применить хладагент, который называется фреоном. Этот газообразный состав состоит из этана, хлора и фтора. Он может переходить в жидкое состояние и газообразное. Это случается при скачках давления.
Компрессор холодильника всасывает хладагент внутрь. В системе используется электрический двигатель, который запускает вращение поршня. Этот механизм вызывает сжатие газа.
Процесс разделен на 2 этапа:
- Изначально поршень движется в возвратном направлении, а когда он смещается, происходит открытие впускного клапана.
- Затем поршень движется в обратном направлении, сжимая газообразное вещество. Сжатый хладагент воздействует на пластину выпускного клапана, что приводит к резкому скачку давления. В результате газ нагревается до +100 °C, а клапан открывается и выпускает его наружу.
Подогретое вещество направляется в конденсатор, а затем передается в окружающую среду. При передаче тепла запускается конденсация газа, а фреон приобретает состояние жидкости.
Саморазмораживающийся
Модели с саморазмораживающейся функцией выполняют цикл разморозки в автоматическом режиме. Всего есть 2 типа таких систем:
- Капельная.
- Ветреная (No frost).
В оборудовании с капельной функцией испаритель размещается сзади аппарата. Когда устройство работает, сзади на стенке появляется иней. В процессе размораживания наледь перемещается по желобам в нижнюю секцию холодильника. По мере нагревания компрессора происходит испарение жидкости.
В моделях с такой системой воздух от испарителя передается внутрь камеры с помощью вентилятора. Затем он стекает по желобкам в специальный отсек.
Слово «ноу фрост» ничего не говорит для новичков. Поэтому при ознакомлении с принципом действия холодильника необходимо уточнить, как работает система No frost и что это такое.
Инверторный
Компрессорные установки в инверторных холодильниках выполняют аккумуляцию и преобразование постоянного тока в переменный с номинальным напряжением в 220 В. Принцип их действия заключается в плавном изменении оборотов двигательного вала.
Когда холодильник запускается, инвертор достигает требуемого количества оборотов для поддержания нормального температурного режима под корпусом. После этого оборудование переходит в стадию ожидания. По мере повышения температуры происходит срабатывание датчика, а скорость вращения растет.
Абсорбционный
Специфика работы абсорбционных моделей сводится к бесперебойной циркуляции и испарению фреона в жидком состоянии. Его роль выполняет аммиак, а в качестве поглотителя (абсорбента) используется водный аммиачный состав.
В системе охлаждения присутствует хромат натрия и водород. Первый обеспечивают защиту стенок от коррозийных процессов, а второй регулирует давление в системе.
Когда оборудование подключается к электроснабжению, кипятильник нагревает рабочий состав, размещенный в специальной емкости. После этого сжиженный хладагент передается испарителю и соединяется с водородом. Из-за разности давлений 2 составов аммиак испаряется.
Охлажденное вещество отнимает тепловую энергию извне.
Промышленные
Промышленное оборудование отличается от бытового показателями мощности и габаритами камер охлаждения. Производительность холодильников достигает нескольких десятков кВт, а рабочий температурный диапазон морозилок варьируется в пределах +5…-50 °C.
Промышленные агрегаты используются для эффективного охлаждения и глубокой заморозки продуктов. Объем камеры варьируется от 5 до 5 тыс. т. Основные сферы применения — предприятия по заготовке и переработке продуктов.
Как устроен
Конструкция зависит от производителя и конкретной модели. Так, у популярных холодильников от брендов Атлант, Stinol и Indesit основная работа лежит на компрессорах. Эти элементы запускают охлаждение в каждом из отсеков. Помимо компрессора есть и другие составные части:
- Конденсатор. Существуют два типа: инвенторные и линейные. Поскольку запускается мотор, фреон начинает свое движение по системным трубам.
- Испаритель. Здесь фреон становится газом. Притом выбрасывается большое количество теплоэнергии. Трубки в отсеке охлаждаются так же, как и воздух в камере.
- Вентиляционная система. Нужна для поддержания заданного давления в хладагенте.
- Хладагент. По-другому называется газом-фреоном или изобутаном. Нужен для стабильной циркуляции системы. Благодаря этому создается охлаждение в отсеках.
Важно запомнить, что сама техника не вырабатывает холод. Охлаждение происходит за счет того, что тепло поступает и затем отдается в окружающее пространство. Далее активизируется фреон, который приходит в испаритель
На этом этапе тепло поглощается. Оно становится парообразным. Наступает черед поршня мотора. Последний этап заключается в том, что хладагент превращается в жидкость
Далее активизируется фреон, который приходит в испаритель. На этом этапе тепло поглощается. Оно становится парообразным. Наступает черед поршня мотора. Последний этап заключается в том, что хладагент превращается в жидкость.
Работа холодильника
Заключение
Мы рассказали вам о том, каков принцип работы и устройство холодильника,какие они бывают по типам, и как протекает процесс работы. Данная статья сможет объяснить Вам, как устроен ваш агрегат, и поспособствует пониманию правильной эксплуатации устройства.
В однокамерных устройствах охлаждение камеры осуществляется от главного испарителя, который находится в верху холодильного шкафа. Охлажденный воздух с испарителя поступает вниз и понижает температуру в холодильной камеры. Для того, что бы не было резкого понижения температуры, под главным испарителем расположен поддон с маленькими отверстиями, через которые охлажденный воздух от испарителя попадает в холодильную камеру. Открытием и закрытием этих отверстий мы можем изменять температуру в холодильной камере. Из курса физики мы знаем, что холодный воздух всегда поступает вниз, и поэтому в однокамерных холодильниках морозильная камера находится всегда сверху.
Упрощенная электрическая схема холодильника
Холодильный агрегат в однокамерном устройстве работает по следующей схеме: компрессор откачивает пары холодильного агента из испарителя и нагнетает их в конденсатор, где они и охлаждаются, конденсируются и в конечном итоге переходят в жидкую фазу. Далее эта жидкость через фильтр-осушитель и капиллярные трубки поступает в испаритель где вскипает и начинает забирать тепловую энергию от поверхности испарителя, то есть охлаждая содержимое холодильника.
Холодильный агент выкипает и превращается в пар во время прохождения через испаритель, который по той же самой схеме откачивается компрессором. Алгоритм циклично повторяется до момента времени, пока температура на поверхности испарителя не станет заданной, после чего термореле отключит компрессор.
Схема холодильника принцип работы
Под действием внешнего климатического воздействия температура в морозильной камере увеличивается, и термореле опять подключает компрессор. Работая по такой схеме, внутри холодильника держится постоянная температура. Для профилактики образования конденсата на поверхности трубопроводной системы по всей его длине устанавливается капиллярная трубка. Во время работы капиллярная трубка нагревается, тем самым нагревая трубопровод всасывания. В современных моделях капиллярная трубка располагается внутри трубопровода всасывания.
Двухкамерный аппарат в отличии от однокамерного брата имеет два отдельных испарителя для холодильной и морозильной камеры, разделенных теплоизолирующей перегородкой.
Упрощенная электрическая схема холодильника (двухкамерный)
Принцип работы двухкамерного следующий: холодильный агент закачиваемый компрессором, через капиллярною трубку, поступает на испаритель морозильной камеры, где вскипая и испаряясь, начинается процесс охлаждения поверхность испарителя. До-тех пор пока испаритель морозилки не обмёрзнет до минусовых значений, в другой испаритель находящийся в холодильной камере холодильный агент поступать не будет.
