Устройство и принцип действия микроволновки

Работа на уровне электрической схемы

Схемы микроволновых печей любого производителя практически ничем не отличаются. Главное отличие во внешнем виде аппаратов.

Рассмотрим электрическую схему работы печи «Самсунг».

Во время включения выбранного режима магнетрон начинает выделять энергию, которая превращается в тепло. Оно направлено конкретно на какой-то один предмет, который необходимо нагреть. Главным элементом электрической схемы печи является трансформатор-стабилизатор анодно-накального типа.

Схема состоит из двух частей:

Управляющей. В нее входят микроконтроллер, дисплей, блок управления, электромагнитные реле, зуммер. Чтобы питать эту часть прибора используют понижающий трансформатор;
Исполнительных элементов: магнетрона, вентилятора, мотто-редуктора столика, лампы подсветки.

Особое внимание нужно уделить исполнительной цепи. Именно эта часть электросхемы считается генератором излучения печи

Начинается цепь с высоковольтного трансформатора, к первичной обмотке которого подключено напряжение 220 В.

Напряжение со вторичной обмотки подводится к накальной обмотке магнетрона, которая потребляет ток в 10 А. Другая обмотка данного трансформатора, конденсатор и диод вырабатывают напряжение в 4 кВ, что позволяет питать анод магнетрона. Из-за небольшого тока анода (0,3 А) создается движение электронов в вакууме.

Установка и подключение

При покупке микроволновой печи в комплекте идет руководство по эксплуатации. Из него можно узнать назначение кнопок, изучить функции приобретенного прибора.

После распаковки СВЧ печь надо установить на ровную поверхность. Лучше это сделать на столе или полке.

Включить питание микроволновой печи можно, засунув вилку в розетку. Не допускайте излишнего натяжения провода. Это обеспечит его сохранность.

Запуск техники осуществляется клавишей «Старт» или «Cook».

После установки нужной мощности и временного отрезка устройство начнет работу. При возникновении неисправностей сразу же отнесите бытовую технику по гарантии в магазин или ближайший сервисный центр.

Диагностика неисправностей и причины их появления

Замена магнетрона может потребовать довольно существенных финансовых затрат, поэтому прежде чем покупать новое устройство, необходимо произвести диагностику старого, чтобы убедиться, что оно действительно неисправно. Проверка может быть выполнена в домашних условиях с помощью обычного тестера. Для этого потребуется:

Отключить микроволновку от электросети.
Снять защитную крышку и провести визуальный осмотр детали.
«Прозвонить» основные элементы печатной платы при помощи тестера или «мультиметра».
Провести осмотр термореле.

Диагностика

По окончании диагностики можно сделать выводы о неисправности тех или иных деталей. К основным причинам выхода из строя магнетрона можно отнести следующие:

Неисправность колпачка вакуумной трубки. Его можно заменить самостоятельно, просто подобрав аналогичный колпачок с другого магнетрона. Посадочные места таких колпачков имеют стандартную конфигурацию.
Обрыв подогревателя. При включении пустой микроволновки или ее неправильной загрузке магнетрон будет перегреваться, что может привести к чрезмерному накаливанию нити и ее обрыву. Для ее диагностики необходимо измерить сопротивление между ножками конденсатора. Если его значение находится в пределах 5-7 Ом, то подогреватель исправен.
Пробой проходного конденсатора. Если тестер не показывает «бесконечное» значение сопротивления между его контактами, то конденсатор необходимо заменить.

Мифы о микроволновом излучении

Существует несколько прочно устоявшихся заблуждений по поводу вредности и опасности использования СВЧ-печей. В действительности, большинство (как правило, все) ошибочны. Ниже перечислены типичные мифы о микроволновках, которые на самом деле не стоят вашего беспокойства.

Микроволновка способна вывести из строя электрически приборы, расположенные в нескольких метрах от неё, если будет оставаться включенной продолжительное время. На самом деле, современные СВЧ-печи полностью защищены от выхода излучения за пределы камеры. Минимальное излучение, которое и может быть в непосредственной близости у прибора, не превышает излучение компьютерного системного блока.
СВЧ-печи могут стать причиной возникновения у пользователя аллергии на электромагнитные волны. Это просто невозможно. В мире есть лишь несколько человек с таким редким заболеванием и его причины никак не связаны с использованием микроволновки. Вообще, ни один бытовой прибор не создает настолько опасное излучение, поскольку все модели проходят сертификацию безопасности.
Продукты становятся радиоактивными под воздействием СВЧ-волн. Это тоже неверно. Сверхвысокочастотное излучение микроволновки является неионизирующим, поэтому не изменяет свойства еды. Также неверно и утверждение о канцерогенности продуктов, подверженных СВЧ-обработке – микроволны имеют абсолютно другой принцип действия, нежели рентгеновские лучи и, еще раз, никак не могут влиять на свойства продуктов.
Микроволны представляют высокую опасность для здоровья. Об этом уже было частично сказано – непосредственное воздействие сверхвысокочастотного излучения действительно губительно для тканей, однако при соблюдении правил эксплуатации микроволновки вы никогда не будете подвержены такому воздействию. Фактически, излучение от СВЧ-печи представляет лишь малую долю в общее электромагнитное поле, в котором мы находимся, пользуясь многочисленными другими бытовыми приборами.

Просто помните, что дверца печи должна плотно закрываться, а корпус — быть целым, а также не касайтесь работающей микроволновки руками и другими частями тела и можете быть спокойны – на расстоянии полуметра от прибора вы подвергаетесь не большему электромагнитному облучению, чем при просмотре телевизора.

Особенности ремонта

Одна из самых частых неисправностей связана с тем, что микроволновка никак не реагирует на открытие дверцы и действия с панелью уравнения. Не реже случается так, что печь не греет, хотя и демонстрирует признаки работоспособности: лампочки горят, стеклянный столик вращается.

Если нет реакции на запуск

Сначала нужно проверить, поступает ли ток на сетевой фильтр. Для этого кожух снимают, а высоковольтный конденсатор принудительно разряжают. Мультиметром проверяют шнур питания. Все провода, идущие от розетки до клемм, должны прозваниваться. Клемма заземления должна прозваниваться на корпус.

Если провод цел, то надо проверить состояние сетевого предохранителя. Его можно найти на плате фильтра. В случае неисправности придется поставить такой же

Важно учитывать, что к сгоранию предохранителя привела более серьезная неисправность — не будет лишним осмотреть микроволновку

При визуальном осмотре лучше пользоваться фонариком и лупой. О проблеме сигнализируют такие факторы:

пробои и аномальные отверстия в элементах;
потемнения, похожие на гарь;
вздутые конденсаторы или деформация других элементов.

Диагностировать неисправность поможет обоняние. Запахи горелой изоляции, вышедших из строя печатных плат или трансформаторного масла довольно яркие, поэтому легко определяются. Если понять, откуда исходит запах, то можно локализовать проблему.

Свет без обогрева

Зачастую к такой ситуации приводят неисправности с высоковольтной цепью или магнетроном. Но перед проверкой этих компонентов надо осмотреть камеру. Нужно убедиться, что нигде нет прожженных отверстий, загрязнений и стертой эмали. Прямоугольную пластину из радиопрозрачного диэлектрика, расположенную слева, надо снять и особо внимательно рассмотреть. Для этого придется промыть его спиртом.

В цепи магнетрона надо проверить предохранительный диод. Если он сгорел, то достаточно просто поставить новый. Деталь должна иметь оригинальные параметры.

Прогоревший колпачок антенны говорит о необходимости замены магнетрона. То же касается и пробоев в корпусе. Если микроволновая печь служила дольше пяти лет, то ремонт может быть нецелесообразен — экономически выгоднее купить новую технику.

Чем еще отличаются друг от друга микроволновки?

Объемом. Бытовые СВЧ-печи друг с другом разнятся, но не слишком сильно. А вот промышленные микроволновки совсем другие — в них можно разогревать сразу несколько десятков порций.
Тип гриля. Он может быть керамическим, кварцевым или тэновым. При одинаковой смысловой нагрузке различаются между собой деталями: например, кварцевый гриль разогревает равномерней и тратит меньше электричества, но тэновый может работать интенсивнее, а также его проще отмывать.
Способ покрытия внутренних стенок. Их тоже несколько — покраска под эмаль, прочная эмаль и специальные покрытия (биокерамика и антибактериальное). Покраска — самое дешевое и недолговечное, эмаль уже получше, хотя длительное и интенсивное использование также приводит его в негодность. Специальные покрытия можно назвать вечными. К недостаткам относятся высокая цена и хрупкость по отношению к ударным нагрузкам. И да, есть еще нержавейка — отличный вариант для тех, кто не готов слишком сильно раскошеливаться ради микроволновки. Прочное, надежное, прекрасно выглядящее покрытие с легкостью выдерживает длительные и интенсивные нагревания. К недостаткам нержавейки следует отнести сложности в отмывании — несколько чисток абразивными средствами создают на ее поверхности сеточку микроцарапин, в которые пригоревший жир «вцепляется» всеми своими молекулами.
Виды управления. Их всего три — механика, кнопки, сенсорная панель. Механика дешева, проста в использовании, надежна, недостаток — точность выставления времени. Кнопки чуть чаще ломаются, но зато время можно выставить секунда в секунду. К недостаткам можно отнести скапливающуюся на элементах управления грязь, что требует дополнительного времени для оттирания. Сенсор — красиво, стильно, грязь не скапливается, можно программировать процесс приготовления еды. Недостатки — ломается чаще других, стоит ощутимо дороже. Ремонт микроволновок, особенно дорогих, услуга недешевая, поэтому стоит подумать: а стоит ли брать с сенсором?
Режимы работы СВЧ-печи. Их может быть от 3-4 в дешевых моделях, до 10-12 в самых дорогих. Из основных режимов можно выделить следующие: полный режим — жарка мяса, запекание овощей. Средне-высокий, 3/4 мощности — быстрое разогревание нетребовательных продуктов. Средний — варка супов, приготовление рыбы. Средне-низкий, 1/4 мощности — разморозка продуктов, «мягкий» разогрев продуктов. Самый малый, около 10% мощности, предназначен для размораживания «капризных» продуктов вроде томатов, и поддержания в теплом виде уже горячих продуктов.

Определение неисправности

Каждая поломка сопровождается своими симптомами:

Внутри печи что-то сверкает, трещит и стреляет. Это явление наблюдается при разрушении слюдяной накладки, закрывющей выход волновода в камеру. Тоже происходит при прогорании защитного колпачка магнетрона.
Не разогревается пища, помещённая в камеру. Поддон вращается, подсветка работает. Проблема возникает из-за перегорания высоковольтного предохранителя или пробоя конденсатора.
Микроволновая печь плохо греет. Это происходит из-за низкого напряжения в электросети или потери магнетроном эмиссии.
Печь не включается. Сначала проверяется целостность шнура питания, предохранителя и наличие напряжения в розетке. Затем состояние блокировочных микропереключателей, включающихся при закрытии дверцы. Если всё исправно – причина в окислении контактов термореле, размещённого на корпусе магнетрона.
Не вращается поддон. Срезана муфта, соединяющая вал двигателя с поддоном или неисправен мотор.
При работе печь, в частности Mystery mmw, издаёт громкое гудение. Неисправен трансформатор или вентилятор.
Не выполняются набранные команды. Возможно, из-за высокой температуры подгорели контакты блока управления.
Не отображается индикация или таймер. Нарушена работа микропроцессора. В таком случае ремонт сенсорной панели управления стоит доверить мастеру.

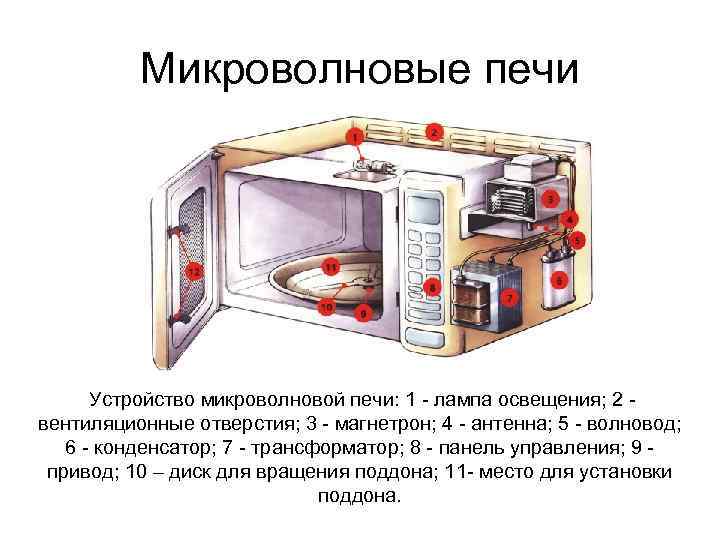

Устройство микроволновой печи: основные элементы конструкции

Микроволновая печь – это бытовой электрический прибор, который предназначен, в основном, для приготовления или же подогрева пищи в быстром режиме. Используют микроволновки и некоторых производствах, где нужно разогревать необходимых материалов.

Микроволновая печь, несмотря на небольшие размеры, состоит из множества деталей

Устройство всех СВЧ-печей состоит, как правило, из одинаковых компонентов. Конструкция микроволновок имеет основные и вспомогательные элементы. Внешний вид этих приборов может быть очень разнообразным. Размеры, расцветки и функции могут отличаться, у каждой отдельной печи, они могут быть разными.

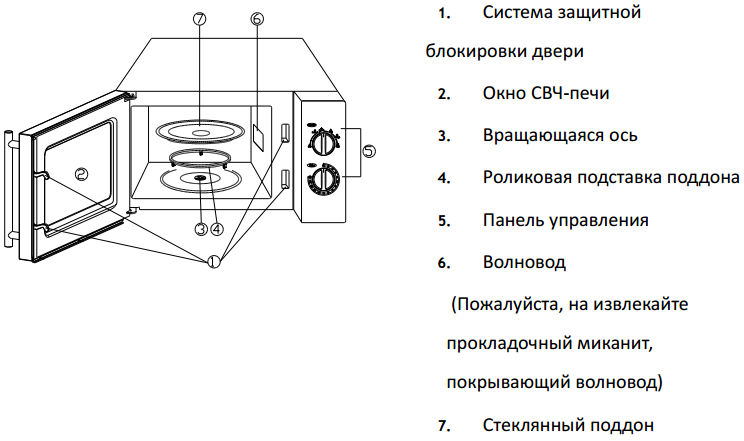

Строение микроволновой печи:

Камера, оснащенная вращающимся подиумом;
Магнетрон, является главным элементом – СВЧ-излучатель;
Трансформатор;
Металлический корпус с дверцей, которая блокируется при работе прибора;
Схема управления и коммуникаций;
Волновод.

Так же внутри микроволновка должна быть оборудована вентилятором. Назначение его очень велико, так как без него не будет работать сам прибор. Такое устройство обеспечивает прекрасную работу магнетрона и охлаждает электронные схемы.

Применение в быту

В печах, работа которых основана на микроволнах, принцип действия немного другой. Магнетрон для микроволновки имеет на конце волновода прозрачное отверстие для радиочастот, которые образуются в отсеке для приготовления пищи

Поэтому важно включать такую печь только с наличием в ней еды. Без этого условия стоячие волны вызовут искрение, так как магнитные волны не поглотились, а были возвращены обратно

Если это продлится долгое время, магнетрон просто сломается. Скорость, при которой пища в микроволновке готовится, зависит напрямую от мощности магнетрона.

Большинство микроволновых печей имеет мощность от 700 до 850 Вт. Этого вполне хватит, чтобы вскипятить стакан воды всего за 2-3 минуты. Магнетрон для СВЧ «Сатурн», в зависимости от модели, может иметь разную мощность. Выбор СВЧ этой фирмы можно начать именно со сравнения магнетронов, а потом и дополнительных функций.

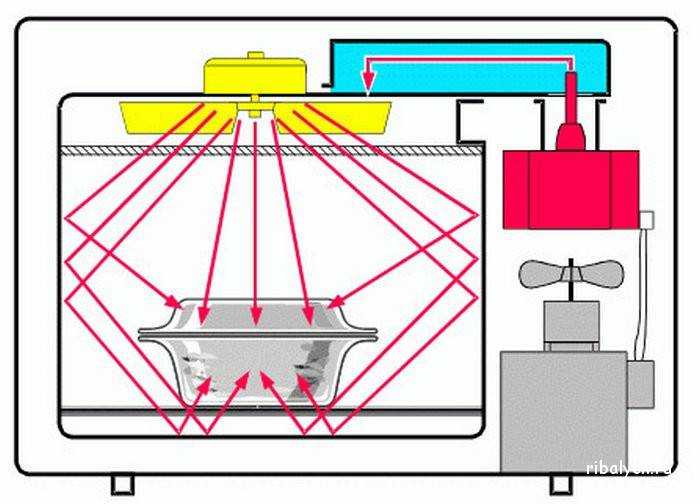

Принцип работы микроволновой печи

Чтобы разобраться с этим, необходимо немного вводных данных. Большинство продуктов питания в своем составе содержат следующие вещества: соли, жиры, сахар, воду. Чтобы микроволны «работали», то есть грели пищу, в продуктах должны быть дипольные молекулы.

С одной стороны у них положительный электрический заряд, с другой – отрицательный. В пище этих молекул достаточно – это жиры и сахар, но главный диполь – молекула воды.

В овощах, мясе, фруктах и рыбе содержится большое число дипольных молекул, количество которых достигает миллионов. Если электрического поля нет, молекулы располагаются в хаотическом порядке.

В СВЧ-печах микроволны имеют частоту 2450 Мгц

При наличии электромагнитного поля, они начинают «выстраиваться»: «плюс» направлен в одну сторону, «минус» в другую. Когда поле меняет полярность, молекулы «разворачиваются» на 180 градусов.

В СВЧ-печах микроволны имеют частоту 2450 Мгц. 1 герц = 1 колебанию за секунду. Мегагерц – миллион колебаний. Полярность меняется дважды за один период волны.

Когда на продукты воздействует микроволновое излучение, молекулы в них начинают вращаться чаще, буквально стираясь друг о друга. При этом выделяется тепло, которое и служит источником нагрева продуктов.

Нагрев пищи микроволнами можно сравнить с тем, как греются ладони, если тереть ими одна об другую. «Волны» воздействуют только на поверхностный слой пищи, проникая не глубже 1 – 3 см.

Но, тепло «идет» дальше – включается физика теплопроводности. Отсюда же следует совет: если нужно разогреть большой кусок мяса, лучше выставить микроволновую печь на среднюю мощность. Так он прогреется лучше, хоть на это и уйдет больше времени. Тепло из наружных слоев начнет проникать внутрь.

Аналогично дела обстоят и с супами: их лучше периодически вынимать из печи и перемешивать, помогая теплу пробиться внутрь.

В выпускаемых сейчас моделях печей может быть функция «Двойного излучения» — это говорит о раздвоенном источнике излучения. Благодаря этому разделению продукты прогреваются равномернее, а СВЧ-печь имеет повышенный КПД.

Ремонт микроволновой печи своими руками: проверка и починка СВЧ, видео инструкции

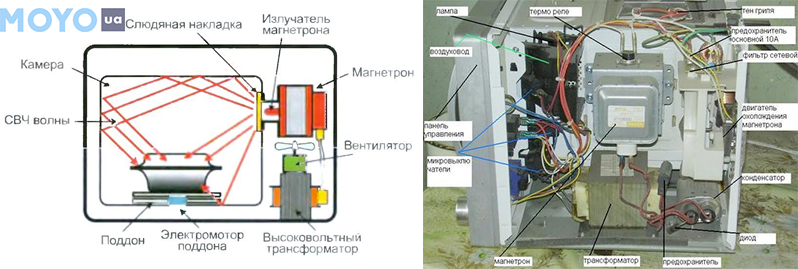

Устройство печи и магнетрона

На данный момент на отечественном рынке бытовой техники для дома предлагаются микроволновые печи, которые имеют объем рабочей камеры размером от 16 до 41 литра. Для удобства и равномерного подогрева продуктов внутри этой самой рабочей камеры монтируют поддон, которые при включении начинает вращаться.

С правой стороны бытового прибора находится магнетрон. Он встроен внутрь корпуса. Что нужно для нормальной работы этого элемента:

термопредохранитель магнетрона – предотвращает резкие перепады температур и создает комфортную атмосферу для работы магнетрона;
вентиляторы свч для охлаждения и предотвращения перегрева;
системы защиты и блокировки – не позволяет току причинять вред пользователю. Защищает и скрывает устройство;
блок управления – из названия понятно, что этот элемент направлен на то, чтобы контролировать происходящие внутри бытового прибора процессы.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Микроволновая печь ремонт-своими руками. Схема микроволновки Однако это исключает возможность проверки диода стандартной методикой, ведь устройство имеет высокое сопротивление как при прямом, так и при обратном включении. Спрашивайте, я на связи!

Что такое магнетрон

Магнетрон в микроволновке – это элемент, генерирующий высокочастотное излучение в рабочей камере. Излучаемые электромагнитные волны воздействуют на молекулы, содержащиеся в пище, из-за чего она разогревается. То есть для подогрева не требуется внешнее тепловое воздействие.

Именно по этой причине температура в микроволновках не превышает отметку в +100 градусов Цельсия. Магнетрон – основная деталь, которая иногда выходит из строя. Ее можно заменить на новую, но для этого учитывается полная совместимость по мощности, частоте, расположению клемм.

Принцип работы магнетрона

Микроволновая печь работает так: она преобразует электроэнергию в высокочастотное электромагнитное излучение. В результате, молекулы воды, содержащиеся в пище, начинают «двигаться», что приводит к разогреву. Устройство, генерирующее микроволны, называется магнетроном.

Магнетрон СВЧ

Нередко магнетрон сравнивают с электровакуумным диодом, который работает за счет явления термоэлектронной эмиссии. Явление образуется, если нагревается поверхность катода или эмиттера.

Высокая температура «вынуждает» активные электроны покинуть поверхность. Но для этого на анод должно подаваться напряжение.

Образуемое электрическое поле приводит электроды в движение, которые по силовым линиям направляются к аноду. Электрон, оказавшийся в области магнитного поля, меняет свою траекторию.

Анод магнетрона выполнен в форме цилиндра с полостями. Внутри него расположен катод с нитью накаливания. По краям анода находятся кольцевые магниты, образуемые магнитное поле. Из-за них электроны не способны напрямую двигаться от катода к аноду.

Их траектория нарушается, и они начинают вращаться вокруг катода. Электроны, проходящие около резонаторов, отдают им часть собственной энергии (взаимозаменяемость). В результате в полости образуется мощное сверхвысокочастотное поле, выводимое наружу посредством проволочной петли.

Магнетрон «запускается», когда на анод подается высокое напряжение – 3000 – 4000 В. По этой причине в бытовых электросетях магнетрон должен подключаться через высоковольтный трансформатор.

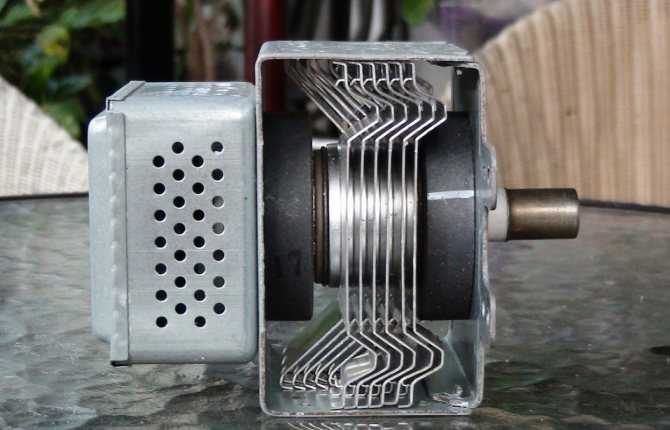

Устройство магнетрона

Магнетрон – элемент, ответственный за генерацию высокочастотных колебаний. Есть устройства с похожим принципом действия – клистроны и платинотроны, но они не получили должного распространения.

Впервые магнетрон задействовали в СВЧ-печи в 1960 году. Сейчас используется многорезонаторный элемент. Его компоненты и их описания:

анод. Цилиндр из меди, состоящий из нескольких секторов. В нем есть полости-резонаторы, которые создают кольцевую систему колебаний;
катод. Цилиндр с нитью накаливания, расположенный в центре магнетрона. Эта часть ответственна за эмиссию электронов;
кольцевые магниты. Расположены на торцах печи. Они создают магнитное поле, направленное параллельно они магнетрона. Электроны движутся в том же направлении;
проволочная петля. Находится в резонаторе, соединяется с катодом и выводится к антенне-излучателю. Задача петли – вывод высокочастотного излучения в волновод. Оттуда оно поступает в рабочую камеру микроволновки.

У магнетронов простая конструкция, поэтому применяются они не только в микроволновых печах, но и в радиолокации.

Дополнительные элементы

В продаже можно встретить технику трёх видов: классическую, с грилем, с конвекцией и грилем. В обычной печке можно разогреть продукты, разморозить их, и только. Тогда как наличие гриля и/или конвекции расширяет возможности оборудования. Естественно, что дополнительные элементы заметно прибавляют стоимости печи и увеличивают расход электроэнергии.

Модели с конвекцией оснащаются вентилятором, позволяя качественно поджарить продукты. Пища равномерно запекается и в результате покрывается хрустящей корочкой. В печах с грилем можно поджарить курицу, пирожки и другие блюда. Такой тандем легко заменяет обычную духовку.

Вентилятор равномерно распределяет тепло по камере

Грили в СВЧ-печах могут быть трёх типов – кварцевые, угольные или на ТЭНе. В первом случае мы имеем скрытый за металлической сеткой элемент, который быстро нагревается, расходует заметно меньше энергии, чем остальные разновидности, и в обслуживании не нуждается.

Угольные грили хороши тем, что практически полностью копируют открытый огонь. Блюда на выходе получаются такими же сочными, как если бы их готовили на мангале или в газовой духовке. Нагревательный элемент выполнен из углеволокна и привередлив в обслуживании.

Грили на ТЭНе универсальны. Их сравнительно легко обслуживать – чистить и менять. Трубки могут располагаться либо сверху, либо снизу. Но есть модели с двумя нагревательными элементами и даже с подвижным грилем, где ТЭН опускается при готовке и встаёт на место, когда технику отключают.

Система защиты и блокировки микроволновой печи

Любая СВЧ-печь имеет внутри мощное радиоизлучающее устройство – магнетрон. СВЧ-излучение такой мощности может нанести непоправимый вред здоровью человека и всех живых существ, поэтому необходимо принять ряд мер по защите.

Микроволновка имеет полностью экранированную металлическую рабочую камеру, которая снаружи дополнительно защищена металлическим корпусом, не позволяющим высокочастотному излучению проникать наружу.

Прозрачное стекло в дверце имеет экран из металлической сетки с мелкой ячейкой, которая не пропускает наружу излучение 2450 Гц, длиной волны 12,2 см, генерируемое магнетроном.

Вопрос экономии энергопотребления всегда был актуальным. одним из видов осветительных приборов, которые в значительной мере помогут снизить расход электричества в быту, являются галогенные лампы для дома. Чтобы сделать оптимальный выбор, нужно просто разобраться в преимуществах и недостатка каждого вида таких ламп.

Двойные выключатели в виду своих особенностей получили широкое применение в домашних условиях. Как правильно подключать такие выключатели и что необходимо знать для предотвращения ошибок при этом, можно прочитать в полезной статье.

Дверца микроволновой машины плотно прилегает к корпусу и очень важно чтобы этот зазор сохранял свои геометрические размеры. Расстояние между металлическим корпусом камеры и специальным пазом дверцы должно быть равно четверти длины волны СВЧ-излучения: 12,2 см/4=3.05 см

Вот таким элегантным способом решается вопрос защиты от СВЧ излучения при помощи самих СВЧ-волн. Такой способ защиты в науке называется СВЧ дроссель

В этом зазоре образуется стоячая электромагнитная волна, которая именно в месте прилегания дверцы к корпусу имеет нулевое амплитудное значение, поэтому волна наружу не распространяется. Вот таким элегантным способом решается вопрос защиты от СВЧ излучения при помощи самих СВЧ-волн. Такой способ защиты в науке называется СВЧ дроссель.

Для предотвращения включения СВЧ-печи с открытой камерой существует система микропереключателей, контролирующих положение дверцы. Обычно таких переключателей не менее трех: один выключает магнетрон, другой включает лампочку подсветки даже при неработающем магнетроне, а третий служит для того, чтобы «информировать» блок управления о положении дверцы.

Микропереключатели расположены и настроены так, что они срабатывают только при закрытой рабочей камере микроволновки.

Микропереключатели на дверце также часто называют конечными выключателями.
