Как работает вытяжка с рециркуляцией + типовые схемы вентиляции с рециркуляцией воздуха

Система фильтрации

Вытяжки подобной разновидности оборудуются двумя типами фильтров.

Жиропоглощающий обеспечивает задержку крохотных частиц жира и копоти, не давая им возможности проникать непосредственно в механизм. Его наличие продлевает эксплуатационный период вытяжки. Функциональная вытяжка без отвода оборудуется разными видами таких фильтров:

многоразовые из перфорированного тонкого алюминия, достаточно прихотливые и требующие осторожности в уходе. Нельзя применять чистящие средства с абразивными наполнителями;
многоразовые фильтры из акрилового волокна необходимо стирать, сильно не выжимая, чтобы избежать деформации;
одноразовые фильтрующие изделия – из синтепона, бумаги или флизелина на поверхности имеют маркировку, по которой самостоятельно можно определить оптимальный период его эксплуатации, чтобы вовремя произвести замену.

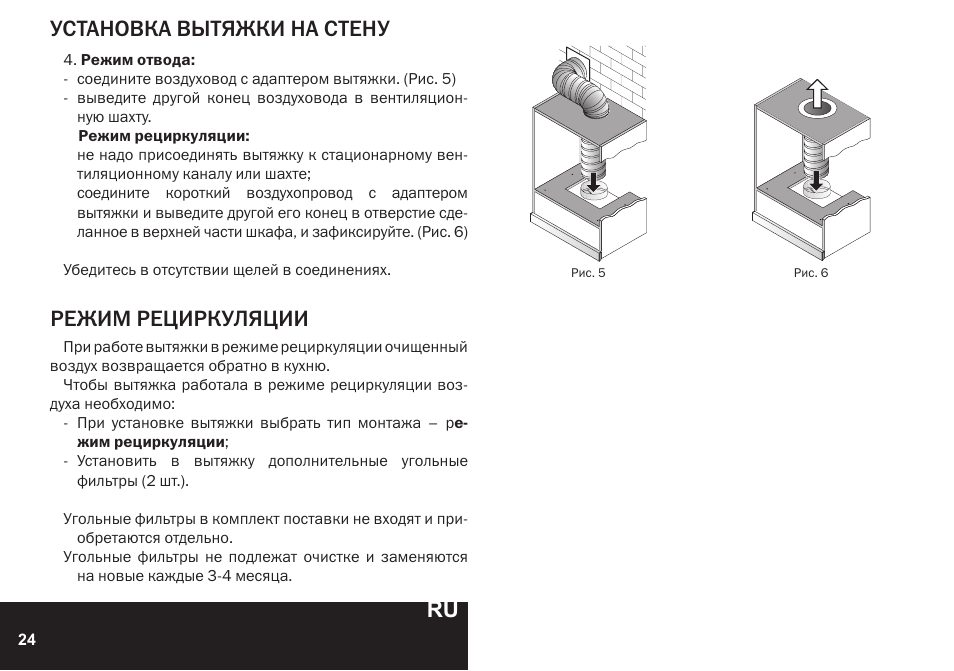

Как переключить вытяжку в режим рециркуляции. Вытяжка на кухне: отвод или циркуляция?

Любая нужна, не может обойтись без вытяжки, вытяжка очищает воздух от примесей, гари и копоти. Но сам по себе выбор вытяжки – это непростое занятие.

Нужно определиться с видом аппарата и техническими показателями. Даже если вы определились с видом и параметрами, остается ещё один нерешенный вопрос – установка вытяжки. Однако обо всем по порядку.

На что нужно обращать внимание при выборе модели?

На что обычно обращают внимание в первую очередь?

Конечно же, на внешний вид, вытяжка должна вписываться в общий дизайн комнаты, а не быть лишним элементом. Вытяжки изготовляют под разные стили, например:

• Хай-тек;
• Кантри;
• Индустриальный стиль.

Затем, когда мы уже рассмотрели внешний вид, можем переходить к техническим показателям.

1. Производительность , или другими словами объем воздуха, который может обработать вытяжка в час. Как рассчитать этот параметр для вашей кухни?

Умножаем площадь помещения на его высоту, и получаем объем помещения, затем полученную цифру умножаем на 12 (сколько раз в час воздух должен очищаться).

Эту цифру умножаем на 1.3 (этот коэффициент сглаживает разность этажей, длин воздуховодов и их чистоты).

1. Размер. По правилам вытяжка по размеру должна или быть больше размера плиты или одинакового размера, но не меньше.
2. Мощность (она должна быть равна производительности). К параметру производительности нужно добавить определенный процент если:

• У вас гофрированный дымоход – нужно добавить 10%.
• Если вы выбрали рециркуляцию (об этом чуть ниже) – нужно добавить 30%.
• Если кухня совмещена с гостиной (или столовой) – нужно добавить 30%.

Учтите, что в технических параметрах указывают максимальную мощность, поэтому нужно взять модель, у которой мощность чуть больше (примерно на 15%).

1. Дополнительные функции (по вашему желанию):

• Регулирование скорости и мощности (лучше выбирать сенсорную панель, чем кнопки, кнопки значительно тяжелее чистить).
• Подсветка.
• Таймер.
• Программа для автоматического включения и выключения.
• Авторегулятор мощности.

1. Шум. Тут нужно подбирать уровень шума в пределах 40-50 дБ (максимум 60). Для примера 40 дБ – это звук тихой музыки, а 60 – разговор на расстоянии 1 метра. Чем меньше площадь кухни – тем меньший шум должна производить вытяжка при работе.

Вытяжки бывают двух типов:

• Рециркуляционные;
• Отводные.

Вытяжка на кухне рециркуляция

Принцип действия рециркуляционной вытяжки несколько иной. Вытяжка всасывает загрязненный воздух и пропускает через систему фильтров, а потом выпускает уже очищенный воздух обратно в комнату.

Теперь подробнее о самих фильтрах.

Фильтры бывают трех видов:

• Алюминиевые (или жировые);
• Угольные;
• Акриловые.

Алюминиевые – занимаются очищение воздуха. Бывают двух подвидов: одноразовые (состоят из органических волокон, дорогие и их нужно часто заменять). Многоразовые (или алюминиевые) заменяются достаточно редко и моются просто губкой с моющим средством.

Угольные – эти фильтры поглощают запахи. Как уже видно из названия изготовляют из активированного угля, и менять нужно такой фильтр раз в год.

Акриловый фильтр — больше занимается защитой двигателя от жира, чем очисткой воздуха.

Преимущества циркуляционной вытяжки:

• Легкая установка;
• Не нужно устанавливать шахту для вывода воздуха;
• Помещение более теплое за счет теплого воздуха.

Недостатки циркуляционной вытяжки:

• Маленький КПД (очищает воздух только до 70%);
• Нужно часто менять фильтры.

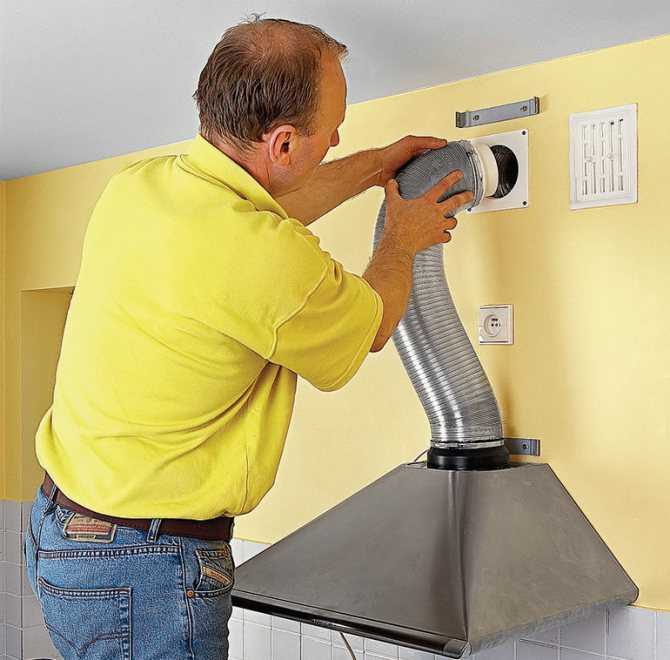

Вытяжка на кухне отвод

В отличие от рециркуляционных, отводные вытяжки полностью заменяю воздух. Как это выглядит? Вытяжка втягивает загрязненный воздух и выдувает его за пределы квартиры через вентиляционную шахту и затем уже на улицу.

Дополнительный функционал

Рециркуляционные вытяжки оснащаются дополнительными функциями, в той или иной степени обеспечивающими комфортную эксплуатацию.

1. Кнопочная или сенсорная панель управления с экраном, показывающим рабочие параметры устройства в ходе процесса рециркуляции воздушных масс.
2. Система индикаторов, отражающая степень загрязнения фильтров, посредством которой легко понять, когда следует заменить фильтры.
3. Автоматическая система управления режимами работы устройства посредством настраиваемых датчиков.
4. Функция включения/отключения вытяжки по таймеру.
5. Различные типы покрытия, упрощающие уход за устройством, удаление загрязнений.

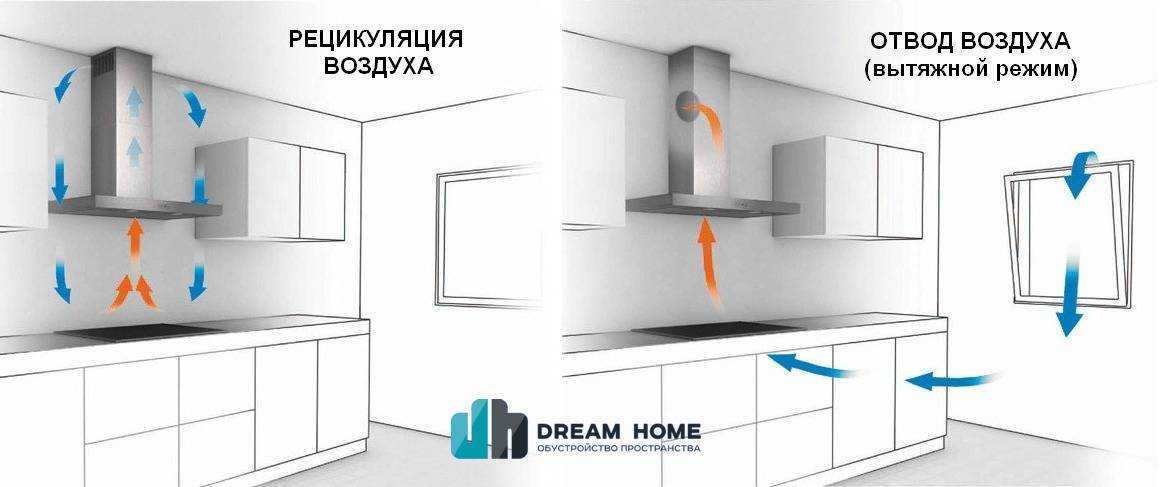

Рециркуляционные вытяжки без отвода воздуха. Принцип работы рециркуляционной вытяжки

Рециркуляционная и проточная вытяжки

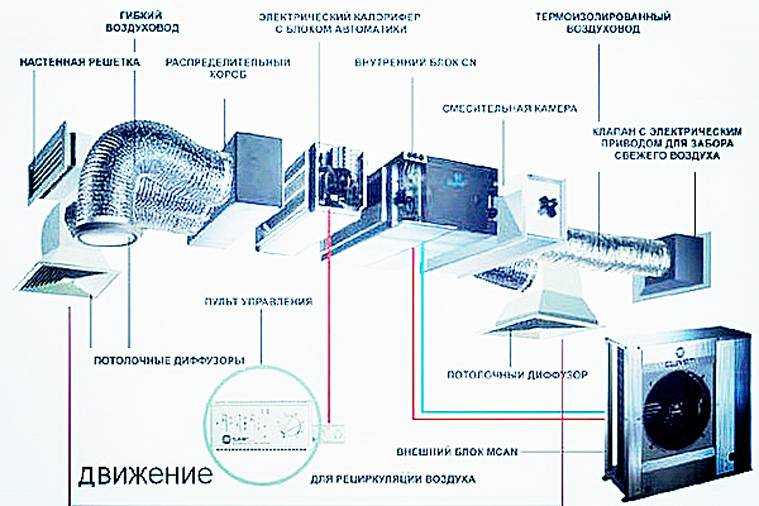

В целом функционирование циркуляции воздуха с рециркуляцией выглядит следующим образом: сквозь приточный канал в комнату передается воздушный наружный поток, через какое-то время затягивающийся в систему вытяжки. Частично он возвращается на улицу, а другая часть идет в камеру для смешивания.

Там воздушная масса перемешивается с новой порцией воздуха, охлаждает или прогревает ее (в зависимости от режима). Затем выходит в калорифер и по каналам вновь возвращается в помещение. Главной задачей рециркуляции является уменьшение нагрузки на приборы: кондиционеры, калориферы и другие.

Для того, чтобы сохранить чистоту воздуха при рециркуляции, нужно придерживаться следующих правил:

• количество нагнетаемого снаружи воздуха должно содержать не менее 10% от мощности установки для прибора;
• в воздухе, поступающего в комнату, допускается не более 30% вредных элементов от всего содержания.

Наиболее простой принцип работы рециркуляционных моделей, похож на принцип действия противогаза. Он базируется на возможности активированного угля поглощать газы, вредные частицы, пыль и прочие включения из входящего через него потока воздуха.

Воздушная масса, нагнетаемая вентилятором, вначале проходит через жиропоглощающий фильтр для оттока воздуха. На нем впитываются жировые частицы, грязь, угарные испарения. Затем масса просачивается через фильтр из порошковидного активированного угля. Здесь уже оседают специфические запахи. Дальше отфильтрованный поток воздуха через решетку на передней панели возвращается вновь на кухню.

Положительные и отрицательные моменты

Несмотря на то что фильтрующие вытяжки имеют небольшую производительность, у них есть много преимуществ. К ним относятся:

• простота монтажа и эксплуатации;
• неограниченный выбор места размещения плиты, т.к. вентиляционная шахта для этого не нужна;
• несложный уход.

Минусы у этих вытяжных устройств также имеются. Это небольшой КПД — до 70%, необходимость в частой замене одноразовых фильтров — 3-4 раза за 24 месяца. На уровень влажности в помещении вытяжка никак не влияет. Электропривод устройства во включенном состоянии создает определенный шум.

Небольшие компактные вытяжки становятся все более популярными, поскольку экономят пространство. Установить такую конструкцию можно в любом месте

Вытяжки последних выпусков, как правило, могут работать и в режиме удаления воздушных масс, и как рециркуляционные. Такой прибор должен иметь подключение к вентиляционной шахте. Поскольку автономная вытяжка не обеспечивает подачи свежего воздуха, после ее отключения необходимо проветривание помещения.

Достоинства и недостатки конструкции

Установка вытяжек такого типа не отличается от стандартного размещения аналогичной бытовой техники, но их автономность гораздо выше. У них нет привязки к вентиляционной системе, поэтому дизайнеры разработали ряд компактных вытяжек выдвижного типа, где применяется рециркуляция. Называются они телескопические вытяжки. Во время работы они осуществляют фильтрацию путем создания сильной боковой тяги, всасывая все загрязнения вместе с воздушным потоком. После отключения система утапливается в столешницу стола, очень удобно и оригинально.

Достоинства

У такого типа устройств производительность и мощность немного меньше, но это позволило производителям снизить и их стоимость, что только радует пользователей. Все составляющие систем испытывают меньшие нагрузки, поэтому работать безаварийно могут значительно дольше.

При функционировании такой системы нет места обратной тяге. Автономное расположение дает возможность свободной установки плиты — пользователи ее ставят там, где им наиболее удобно, не зависимо от расположения входа в вентиляционную шахту.

Рециркуляционная вытяжка в интерьере кухни

Недостатки

Самым большим минусом устройств с рециркуляцией можно назвать частую замену фильтров, которая происходит у вытяжки такого типа не реже 1—2 раз в год. Тем более что для качественной фильтрации применяется комбинация из жировых и угольных фильтров. Жировые фильтры можно просто мыть, как жирную посуду, используя специальные средства (читайте подробнее, как очистить вытяжку от жира).

Минусом можно считать и то, что такие системы нельзя устанавливать над газовой варочной поверхностью — они не справляются с продуктами распада газа при горении, при этом выжигается кислород, рециркуляция становится малоэффективной и бессмысленной.

Плюсы устройства

Фильтрующие вытяжки могут себе позволить мощность, несколько меньшую, чем модели с отводом отработанного воздуха. Естественно, это отражается на стоимости, причем в пользу покупателя. При этом оборудование испытывает минимальные нагрузки, а значит, сможет безаварийно работать намного дольше.

Еще один плюс в пользу автономной вытяжки – она не создает обратной тяги, чем иногда грешат отводные модели. При отсутствии специального клапана вентиляционная техника с выведенным на улицу дымоходом пропускает воздух обратно в кухню. Особенно это чувствуется зимой, когда вытяжка вдруг превращается в кондиционер. С рециркуляционными моделями это исключено.

Автономность вытяжки оставляет свободу для маневра и при установке варочной поверхности. Ее можно поставить там, где будет удобнее работать, а не искать место поближе к вентканалу. Да и внешний облик у фильтрующей вытяжки более аккуратный и компактный. А отсутствие вентиляционной трубы позволяет быстро и без проблем установить технику, не испортив при этом интерьер кухни.

Правила установки

Требования к монтажу вытяжки одни для всех видов моделей. Так как устройство является электрическим прибором, в котором собираются скопления жира и влаги, может возникнуть пробой тока через корпус оборудования. Чтобы себя обезопасить при выполнении монтажа, необходимо правильно заземлить вытяжку.

Обычно современные дома оснащены контуром заземления и проблем по этому поводу не должно быть: можно вставить штепсель в розетку — и прибор готов к работе. Если же такой контур отсутствует, необходимо его изготовить. Ни в коем случае нельзя подсоединять заземляющий провод к трубам или радиаторам, так как могут травмироваться не только члены семьи, но и соседи, получив электрический разряд через стояки.

Перед приобретением вытяжки нужно произвести замер варочной поверхности кухонной плиты — длину и ширину. У прибора эти размеры должны быть больше или, в крайнем случае, совпадать. Вытяжка с меньшей площадью не будет справляться с качественным отводом загрязнённого воздуха.

Ещё одно правило, которое нужно помнить при установке вытяжки — соблюдение расстояния от поверхности плиты до прибора. Над электрической и индукционной печами высота должна быть 65—75 см, над газовой — не меньше 80 см. Если не учитывать эти параметры, могут возникнуть неудобства в работе у плиты или пожароопасные ситуации из-за перегрева прибора.

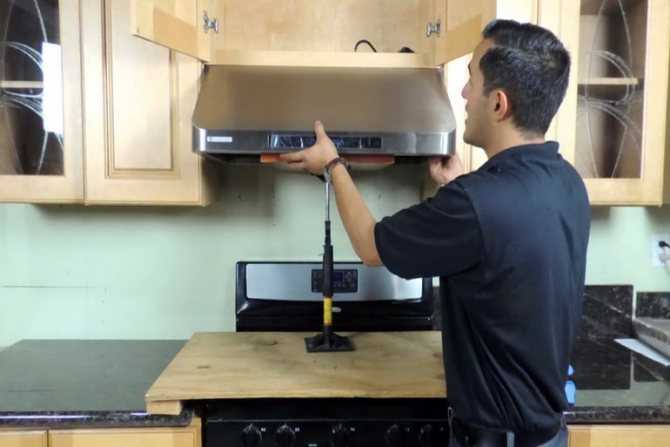

Крепёж прибора к стене должен быть выполнен прочно и надёжно, иначе устройство может оборваться и травмировать кого-нибудь из членов семьи. Поэтому покрывая стены гипсокартоном при проведении ремонта, нужно укрепить место и набить деревянные бруски на предполагаемом участке крепления вытяжки.

Дополнительный функционал

Рециркуляционные вытяжки оснащаются дополнительными функциями, в той или иной степени обеспечивающими комфортную эксплуатацию.

1. Кнопочная или сенсорная панель управления с экраном, показывающим рабочие параметры устройства в ходе процесса рециркуляции воздушных масс.
2. Система индикаторов, отражающая степень загрязнения фильтров, посредством которой легко понять, когда следует заменить фильтры.
3. Автоматическая система управления режимами работы устройства посредством настраиваемых датчиков.
4. Функция включения/отключения вытяжки по таймеру.
5. Различные типы покрытия, упрощающие уход за устройством, удаление загрязнений.

Сильные стороны вытяжек без отвода в вентиляцию

Рассматривая вопрос, какую выбрать вытяжку для кухни: с отводом в вентиляцию или без воздуховода, – следует изучить главные преимущества рециркуляционных устройств. Благодаря двухуровневой системе фильтрации обеспечивается эффективная очистка воздуха на кухне от различных загрязнений. Циркуляционные вытяжки часто блокируют отводящие каналы вентиляции, а рециркуляционные исключают вероятность застаивания воздуха. Такие устройства характеризуются низким уровнем шума и вибрации при работе.

Установка вытяжки с угольным фильтром на кухню без отвода в вентиляцию наиболее оправдана в случае присутствия в помещении газовой колонки. Работа циркуляционного вытяжного прибора может спровоцировать обратную тягу, что повышает вероятность отравления угарным газом.

Важно! Рециркуляционное вытяжное устройство можно устанавливать для очистки воздуха в других помещениях, помимо кухни, например, в гараже

Рециркуляционные вытяжные устройства можно устанавливать в любых помещениях

Вытяжка рециркуляционного типа не оснащена воздуховодом, что позволяет экономить свободное пространство на кухне

Это особенно важно для малогабаритных помещений и не портит интерьер

В сравнении с отводящими устройствами такой прибор характеризуется лаконичным и универсальным дизайном, более легким весом, что упрощает его транспортировку и установку. Устройство потребляет меньше электроэнергии, чем циркуляционные варианты. При его эксплуатации исключается необходимость технического обслуживания вентиляционного канала.

Очищение воздуха при помощи встроенной системы фильтрации позволяет не использовать естественное проветривание, что будет способствовать сохранению температурного режима в помещении.

Недостатки рециркуляционных кухонных вытяжек

При выборе такой фильтрационной системы для кухни следует учитывать недостатки устройства. Для эффективной работы вытяжки необходимо периодически менять фильтры, что влечет за собой дополнительные финансовые затраты. К тому же для некоторых моделей вытяжек найти необходимый аксессуар довольно проблематично.

Рециркуляционные агрегаты нуждаются в систематической замене фильтров

При достаточно сильном загрязнении воздуха система очистки может не справиться в должной мере с возложенной на нее функцией. В этом случае можно предусмотреть комбинированный вид кухонной вытяжки, которая работает в отводящем и рециркуляционном режимах.

Полезный совет! Позволит сэкономить средства самостоятельное изготовление угольного фильтра, что возможно для некоторых моделей.

Работа рециркуляционной вытяжки не способствует должному воздухообмену в кухонном помещении. Поэтому в случае установки газовой плиты следует обеспечить непрерывный приток свежего воздуха, что исключит вероятность отравления угарным газом.

Рециркуляционные устройства без отвода в вентиляцию характеризуются коэффициентом полезного действия 70%, который ниже, чем у циркуляционных вытяжек. К тому же цена угольных систем фильтрации значительно выше стоимости других аналогов.

Коэффициент полезного действия вытяжек без отвода ниже, чем у циркуляционных моделей

Режим работы вытяжки отвод и рециркуляция. Список моделей без отвода и моделей с двумя режимами (вытяжка/рециркуляция)

П оскольку количество моделей достаточно велико — приводить будем только несколько вариантов, для примера.

Модели только с рециркуляцией — встречаются реже всего, и не у каждого производителя. Обычно они дешево стоят, дорогих изделий в этой категории мало.

Несколько примеров
( у казывается производитель, одна из моделей, и цена в рублях )
:

1. Pyramida (WH 10-50 – около 2100).
2. Kaiser (A 6413 – около 10300).
3. Faber (Flexa HIP A 50 – около 5400).
4. Elica (Concorde F/50 – около 3000).
5. Perfelli (DNS 6521 – около 16500).
6. Falmec (Mimosa Parete 60 600 – около 20000).
7. Siemens (LI 28030 – около 17500).

Ardo (Basic F60 –
около 3300).

Немалый выбор фильтрационных моделей найдется у Cata, Electrolux, Pyramida, Kaiser, Falmec.

Модели, имеющие 2 режима (отвод и рециркуляция) — более распространены. Такие изделия выпускает практически каждый производитель (у каких-то брендов таких моделей больше, у других — меньше). Отличить их можно по режиму работы, в котором указывается «отвод/рециркуляция», или «вытяжка/рециркуляция».

Вытяжка в современном доме является необходимым элементом, так как уровень комфорта при ее наличии существенно повышается. Все подобные устройства подразделяются на вытяжные и циркуляционные. Большей эффективностью обладают вытяжки с отводом загрязненного воздуха за пределы помещения. Но как быть, если обустроить такой воздуховод невозможно? В этом случае используются вытяжки без отвода в вентиляцию, которые пропускают воздух сквозь систему фильтров, возвращая его в кухню уже очищенным.

Кухонные вытяжки подразделяются на две большие категории:

1. С отводом воздуха (проточные) . В таких устройствах вентилятор втягивает воздух, пропускает его через жироуловитель, а далее направляет загрязненный воздух в воздуховод. По каналу он выбрасывается наружу помещения. Если вентиляционный канал функционирует исправно, воздух в кухне постоянно обновляется. Вместо удаленного воздуха в кухню поступает свежий воздух. Для обеспечения качественной работы приточной вытяжки желателен постоянный приток в кухню воздуха с улицы .

2. Без отвода воздуха (рециркуляционные) . Такие устройства не связаны с воздуховодами. Они работают на принципе рециркуляции воздуха. Двигатель задействует вентилятор, который гонит воздух через две степени фильтрации. Первая ступень представляет собой жироуловитель, который, помимо жира, задерживает также частички пыли, копоть, тяжелые виды испарений. Далее идет угольный фильтр, очищающий проходящий воздух от посторонних запахов и мельчайших частиц, прошедших сквозь жироуловитель.

Циркуляционная вытяжка не требует поступления в кухню воздуха. Для ее работы необходимо лишь подключение к электросети.

Разновидности вытяжек для кухни без отвода в канал вентиляции

Исходя из типа корпуса, вытяжки с фильтром без отвода в вентиляционный канал могут быть горизонтальными, вертикальными, наклонными и телескопическими. Первый вариант располагается параллельно варочной панели. У вертикальных устройств фильтрационная поверхность будет размещена перпендикулярно плите, вследствие чего займет больше свободного пространства.

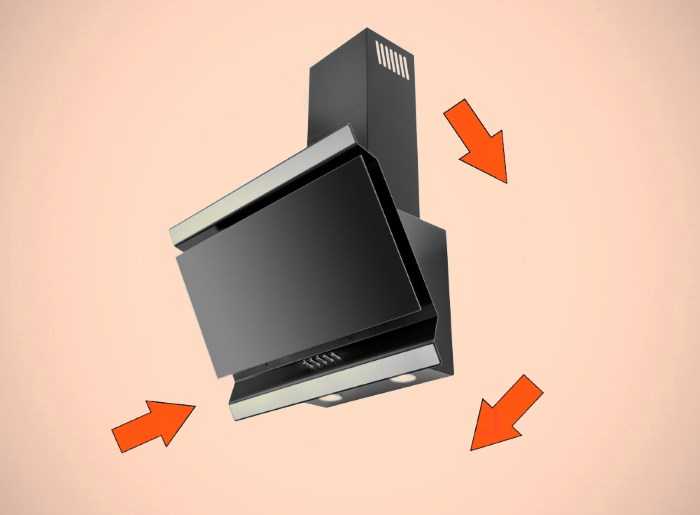

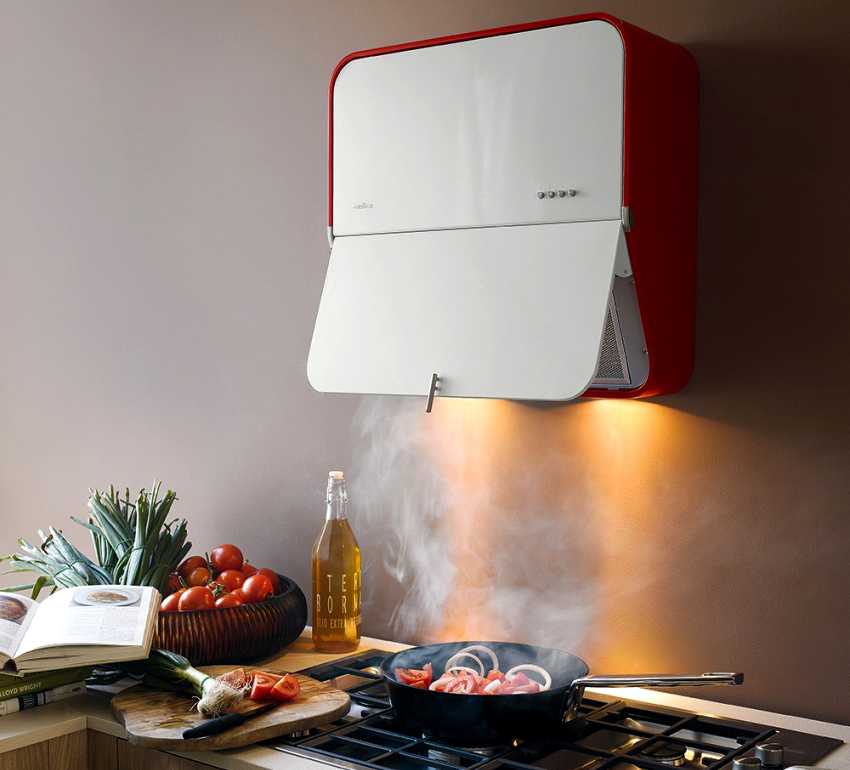

Наклонный вариант располагается относительно плиты под определенным углом. Такая вытяжка характеризуется эффективной и бесшумной работой. Благодаря удачному расположению она позволяет экономить место на кухне. Телескопическое устройство является разновидностью встроенной вытяжки. Рабочая поверхность прибора выдвигается в случае необходимости, а после окончания работы возвращается на свое место.

По варианту установки существуют следующие виды вытяжек на кухню без отвода в вентиляцию: подвесные, встроенные и островные. Первый тип устройства фиксируется на стену. Второй вариант устанавливается внутрь кухонного гарнитура. Такие приборы характеризуются меньшей производительностью. Островные устройства располагаются на некотором расстоянии от стены и крепятся к потолку.

Исходя из особенностей конструкции, вытяжки бывают стационарными и выдвижными. Последний вариант втягивает пар на большей площади. Это способствует повышению эффективности устройства. По форме корпуса рециркуляционные вытяжки могут быть плоскими, купольными и криволинейными.

Вытяжки без отвода бывают: вертикальные, горизонтальные, телескопические и наклонные

Корпус рециркуляционной вытяжки нередко изготавливается из нержавеющей стали или алюминия. Такие варианты гармонично выглядят на кухнях, оформленных в современных стилях и хай-тек. Поверхность изделий может быть эмалированной. Такой вариант имеет невысокую стоимость. За данными вытяжками легко ухаживать.

Наиболее дорогостоящие приборы выполнены в корпусе из закаленного стекла. Такие устройства имеют стильный вид. Однако вытяжки нуждаются в бережном уходе, поскольку материал является довольно хрупким, что приносит неудобства при эксплуатации такой техники.

Основные технические параметры

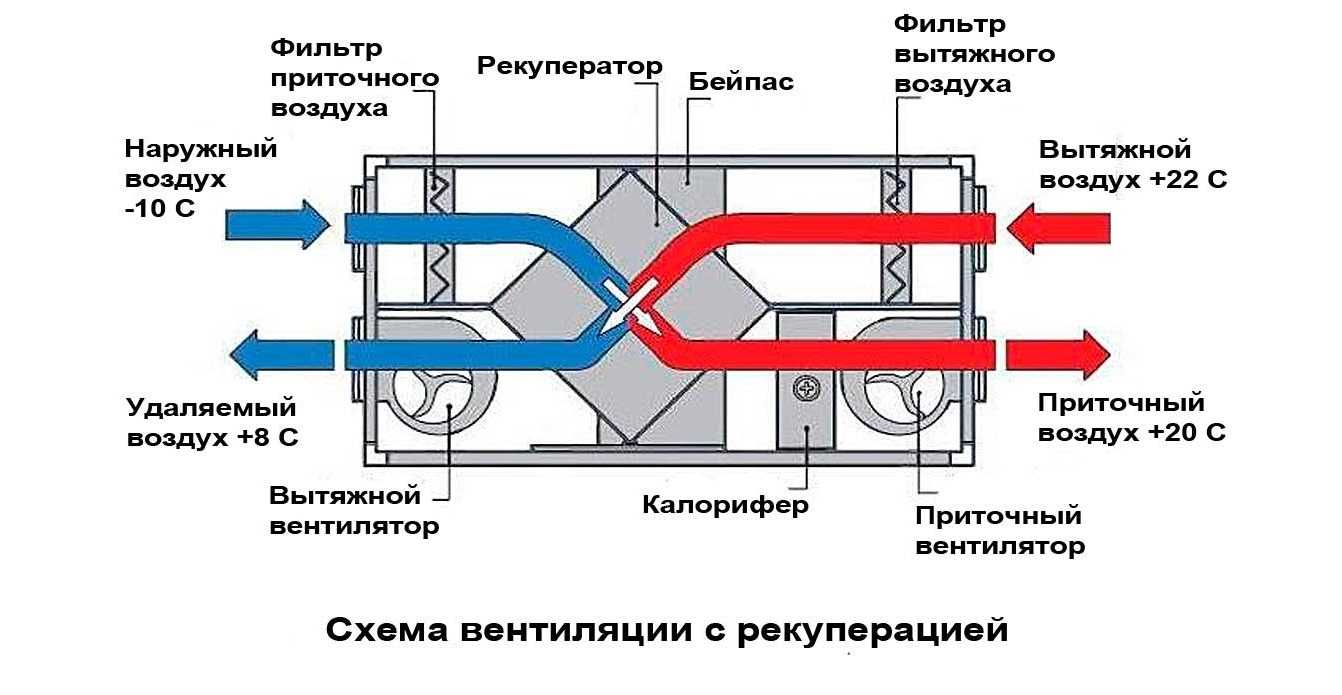

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Т_п – Т_н) / (Т_в — Т_н)

В которой:

• Т_п – температура поступающего воздуха внутрь помещения;
• Т_н – температура наружного воздуха;
• Т_в – температура воздуха в помещении.

Максимальное значение КПД при штатной скорости потока воздуха и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше. В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

• Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
• Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Т_в – Т_н)

где Р (м3/час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.
