Как работает аквастоп в посудомоечной машине, как заменить

Полная или частичная защита?

Машин, не имеющих защиты от протечек, сегодня практически не осталось — даже в самых простых и непритязательных моделях есть, как минимум, поддон с поплавком и, как максимум, специальный шланг с клапаном.

Проведем параллели между частичной и полной технологиями защиты:

Частичная защита предполагает установку металлического либо пластикового поддона в нижней части ПММ. Изнутри на нем фиксируется легкий пенопластовый поплавок с миниатюрным электрическим включателем: при возникновении протечки вода в поддоне начинает активно прибывать, подталкивая поплавок наружу, а он, в свою очередь, замыкает переключатель.

Блок управления мгновенно получает сигнал, выводит сообщение о неисправности на дисплей (либо активирует сигнальный индикатор) и запускает аварийный режим — процесс мытья сразу же приостанавливается, так как устройство оказывается обесточенным. Затем «эстафету» подхватывает дренажный насос, который энергично откачивает воду из бака и перенаправляет в канализацию. Чтобы восстановить штатную работу устройства, придется разобраться с причиной протечки и слить всю воду из заполненного поддона.

Полная защита, зачастую именуемая «Aqua-Control», признается гораздо более эффективной и совершенной. К поддону добавляется сверхпрочный заливной шланг, имеющий электромагнитные клапаны на обоих концах (один из блоков напрямую присоединяется к крану): они открываются ровно в тот момент, когда ПММ начинает выполнять заданный режим. Как только вода достигает установленного уровня в баке, срабатывает датчик, система управления отключает клапаны и, соответственно, обрывает контакт с водопроводом, не допуская возможности перелива.

В ситуации, когда возникает повреждение шланга или внутренняя неисправность (засорился фильтр / вышел из строя датчик уровня воды / сломался дренажный насос / использовано средство для ручного мытья, давшее избыточную пену), машину подстраховывает уже знакомый нам поддон с контрольным поплавком. Бороться с последствиями утечки приходится так же, как и при частичной технологии — опустошая резервуар (для этого в ПММ имеется кнопка автоматического сброса) и устраняя корень проблемы.

Аква-стоп — вещь, безусловно, полезная, однако благоразумнее все же предпочесть Аква-контроль: он гарантирует не только наружную, но и внутреннюю защиту, препятствуя избыточному набору воды и появлению протечек на стадии залива.

Если частичная защита выглядит не слишком надежной, целесообразно приобрести и установить специальный двойной шланг — он носит аналогичное название «Аква-стоп». Выгода в том, что внешний слой предотвращает утечку при износе внутреннего, при этом поступление воды прерывается в автоматическом режиме.

Что такое Аквастоп

АкваСтоп – это общее название системы защиты бытовых приборов от утечки воды. У разных производителей она имеет разное наименование: Aqua-Stop, Aqua-Alarm, Waterproof, Aqua-Safe.

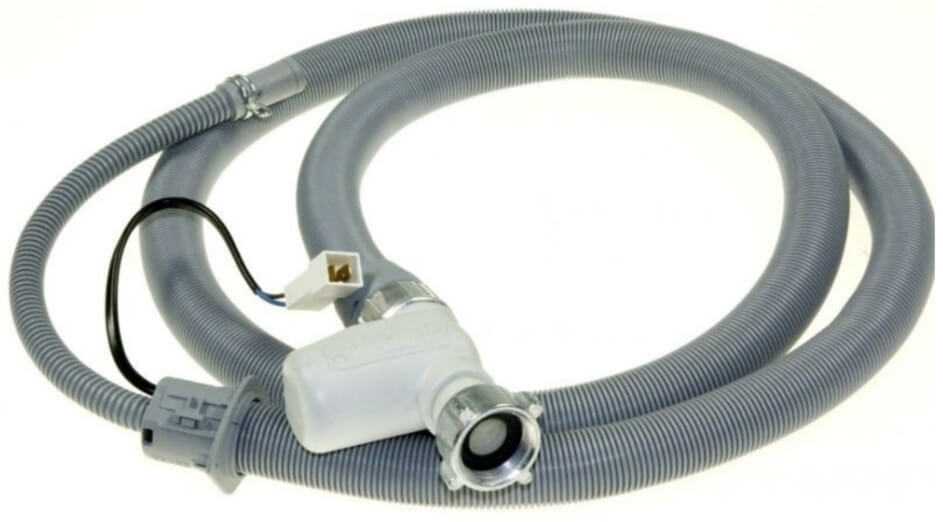

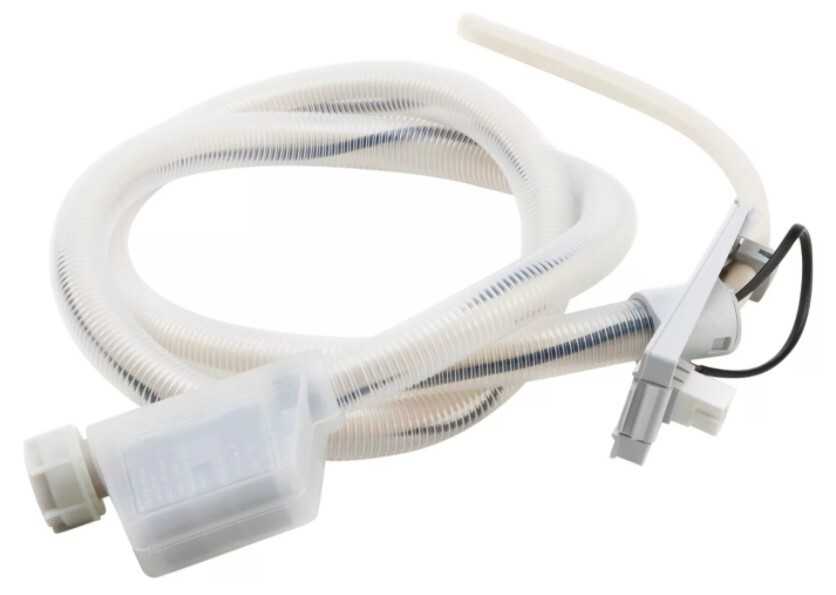

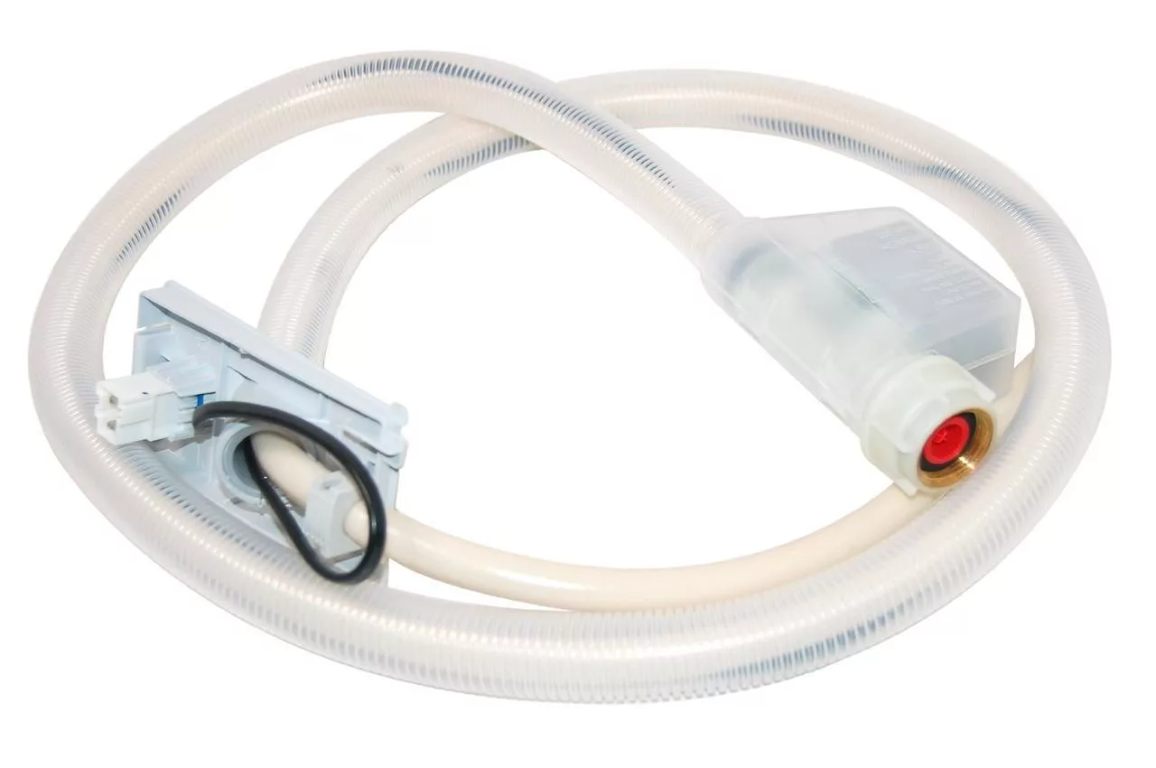

Система выглядит как обычный шланг в защитном кожухе с клапаном, перекрывающим подачу воды в случае разрыва, протекания, трещин на шланге, износа уплотнителя. Основная функция – защита жилья от потопа. Ее устанавливают на стиральные и посудомоечные машинки.

Можно ли обойтись без Аквастопа в бытовой технике? Можно, но это небезопасно. Чрезмерное давление и гидроудары в системе водопровода – частые явления. Последствия могут быть плачевными как для владельца квартиры, так и для его соседей.

Принцип работы

Конструкция Aqua-Stop:

• блок клапанов;
• шланг;
• поплавок;
• поддон;
• провод безопасности;
• кнопка сброса лишней воды.

Система Aqua-Stop для посудомоек и стиралок работает по схожему принципу, однако есть незначительные различия.

В стиральных машинах шланг рассчитан на давление 70 бар, а это в 7 раз выше допустимых показателей. На конце установлена главная деталь – вентиль безопасности. Обычно он закрыт, его открывают при подключении стиральной машинки к электросети.

Клапаны размещают друг за другом для дополнительной защиты от течи в случае неисправной работы одного из них. Провода блока управления прячут под внешнюю герметичную оболочку шланга. В случае ее повреждения влага стекает в поддон. В нем находится поплавок, который поднимается и замыкает микровыключатель. В результате аварийный клапан закрывается.

Конструкция Аквастоп в ПММ аналогичная: поддон, поплавок с датчиком, гибкий шланг, модуль электроклапанов. Главное отличие – рабочий и аварийный клапаны находятся в одном блоке, между ними отсутствует гибкий шланг, что повышает защиту от протечек. Этот вид защиты называют электромагнитным. Его надежность – 99%.

Принцип работы системы для посудомоечных машин:

1. Влага стекает в поддон.
2. Поплавок поднимается при уровне воды 200 мл.
3. Электропитание клапана безопасности приостанавливается.
4. Клапан закрывает просвет шланга.
5. Насос выкачивает воду из цоколя машинки.

После ликвидации неисправностей нажимают кнопку сброса для возобновления работы системы.

Кроме электромагнитного существует еще два вида – механический и механический с абсорбентом. Они имеют разную конструкцию и тип срабатывания.

Механическая система отличается простотой конструкции. В современной технике практически не используется. Это пластмассовый корпус на шланге подачи воды с пружинным клапаном. При стабильном давлении в трубопроводе подача происходит в обычном режиме. При повышенном давлении пружина перекрывает вход шланга. Надежность системы – 85%.

Механическая система с абсорбентом состоит из клапана, пружины и плунжера. Абсорбирующее вещество находится в резервуаре.

Принцип работы:

1. Влага стекает в резервуар.
2. Абсорбент впитывает влагу и увеличивается в размере.
3. Пружина давит на плунжер, а он – на клапан.

Надежность – 99%.

Недостаток – абсорбент со временем становится твердым и более не способен выполнять свою функцию, шланг с кожухом приходится заменять новым.

Маркировка отдельных брендов: что это означает

Защита от протечек в стиральной машине LG называется Aqua Lock. Система в изделиях от LG предусматривает:

• определение наличия протечки;
• закрытие входного клапана для поступления воды;
• включение насоса для откачки попавшей в корпус воды (при необходимости).

У стиралок Bosch Аква-стоп реализуется с помощью двойного магнитного вентиля, установленного на гибком шланге из двух слоев. Присутствует описанный выше поплавок на дне стиральной машины Bosch. Это стиральные машины с полной защитой от протечек. Кстати, если машинка подключена согласно правилам, то в случае протечки производитель обязуется не только починить сам аппарат, но и выполнить ремонт помещений, пострадавших в результате потопа.

Разработчики Ariston выпустили машинки с защитой в виде поплавка в поддоне. При всплывании поплавка происходит замыкание электроники, которая включает слив и прекращает поступление воды в бак.

В стиралках AEG предусмотрен клапан с адсорбентом, установленный на двухслойном шланге. Эта защита от протечки шланга стиральной машины и блокирует подачу воды в случае протечки.

Стиральная машинаAEG

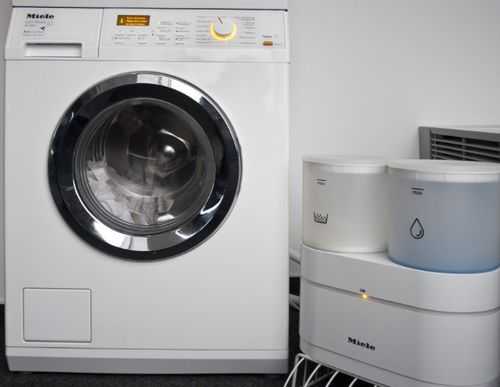

Машинки Miele представлены с двумя типами защиты: Waterproof-System и Waterproof-Metal. Первый случай аналогичен стандартному набору Аквастоп, второй дополнен высокопрочным шлангом с армированием. Waterproof-Metal считается более надежной защитой.

В стиральных машинах Asko предусмотрены Aqua Detect System (многократный слив воды в канализацию в случае обнаружения подтекания) и Aqua Safe (датчики расположены на 16 точках, где возможны протечки).

ТОП-5 «посудомоек» с полной защитой от протечек

BOSCH SMV 47L10

HANSA ZWM 416 WH — узкая ПММ на 9 комплектов. Относится к высокому классу энергоэффективности («A++»), поддерживает электронное управление. На мойку затрачивает 9 литров воды, в наличии 6 режимов и 5 степеней нагрева. Поддерживает неполную загрузку, а также применение универсальных моющих таблеток. Посудный отсек регулируется по высоте.

INDESIT DISR 14B — узкий прибор встраиваемого типа. Вмещает 10 наборов посуды (расходует 10 литров воды), оснащается компактным дисплеем и таймером отсрочки запуска. Предусмотрено 4 режима, имеется дополнительная БИО-программа. В комплектацию входит пара складных подставок для чашек и бокалов.

SIEMENS SR 64E002 – узкая посудомоечная «встройка» на 9 комплектов. Реализует электронное управление, наделяется 4 основными программами и поддерживает половинчатую загрузку. Характеризуется низким уровнем шума, на цикл затрачивает 9 литров воды. Из дополнительных опций выделяется режим мытья кастрюль и сковородок. Есть возможность откладывать старт на период с 3 до 9 часов.

KORTING KDI 60165 – полновстраиваемая ПММ, вмещающая до 14 наборов посуды. Электронное управление, цифровой дисплей, экономичный класс «А++», возможность половинной загрузки. Расходует 11 литров воды, издает минимум шума и имеет богатый выбор программ (8 режимов мойки, 5 температурных позиций). Проецирует «луч на полу», допускает применение моющих таблеток. Активация цикла переносится на срок от 1 до 24 ч.

Для чего она нужна?

Прежде всего, посмотрим, что это такое и зачем вообще нужна такая защита. Очевидно, что большинство пользователей живут в многоквартирных домах. Когда вас топят соседи сверху, это настоящая катастрофа: прохудилась труба, сломался смеситель или, например, лопнул шланг посудомоечной машины. Результатом станет загубленный ремонт, судебное разбирательство и выплата компенсации. Вот тут-то на вашу защиту и могла бы стать система, которая не дала бы воде из посудомойки вылиться на пол. Для этого она и нужна. Система защиты от протекания даже при возникновении протечки способна:

• сама отключить подачу воды;
• прервать программу мойки;
• обесточить посудомоечную машину, предотвратив тем самым потоп.

С нашей точки зрения такой системой должна быть оснащена каждая посудомоечная и стиральная машина, тогда в суде будет меньше исков от недовольных соседей. Системы защиты от утечек воды ПММ делятся на два типа: полные и частичные. Коммерческие названия систем могут быть разными: Аквастоп, Waterstop и т.д. Название не меняет сути и принципа работы, но все же их стоило упомянуть. К примеру, Аквастоп для посудомоечной машины чаще всего встречается на агрегатах Бош, но об этом мы поговорим чуть позднее.

Защита корпуса от протекания

Начнем с частичной защиты от протечек, поскольку она встречается на посудомойках в два раза чаще. Такую защиту называют еще «защитой корпуса», поскольку она не защищает от потопа при повреждении шланга, но защищает, если прохудится патрубок внутри корпуса ПММ. Состоит «защита корпуса» из следующих элементов:

• особого поддона;
• датчика;
• поплавка с рычагом;
• клапана.

Система эта несложная, поэтому мы сейчас опишем суть ее работы на конкретном примере. Предположим, в патрубке рядом с помпой возникла трещина. Повреждение спровоцировало утечку воды. Вода начинает течь в поддон, где находится поплавок, рычаг и датчик. Постепенно уровень воды в поддоне поднимается, увлекая за собой поплавок. Поднятый поплавок изменяет положение рычага, который в свою очередь замыкает контакт.

Сигнал от датчика поступает на управляющий модуль и на реле клапана, которое тут же перекрывает воду. Управляющий модуль активирует систему самодиагностики, выдавая код ошибки, чтобы пользователь знал что сломалось. Минус такой системы очевиден. Если порвет шланг, который находится снаружи корпуса, вода пойдет не в поддон, а на пол со всеми вытекающими последствиями.

100% защита

Полная защита от протечек, в отличие от частичной, оберегает от протекания не только корпус, но и наливной шланг, который находится под давлением. Шланг Аквастоп имеет двойные стенки. При попадании воды между внутренними стенками срабатывает датчик, который установлен на конце шланга у самого корпуса. Этот датчик посылает сигнал на клапан, который в свою очередь перекрывает воду. Также сигнал поступает на управляющую плату, которая полностью прерывает процесс мытья посуды и выдает ошибку с определенным кодом.

Корпус при 100% защите имеет вышеописанную систему в поддоне, поэтому повторяться мы не будем. И та и другая система не идеальны, хотя 2 вариант бесспорно лучше. Обе системы не защищают сливной шланг. Хоть сливной шланг повреждается крайне редко, такого рода утечки случаются, и вода беспрепятственно оказывается на полу.

Хочется надеется, что этой статьей мы посылаем сигнал производителям посудомоечных машин, о том, чтобы они подумали как улучшить еще и сливной шланг, чтобы защита от протекания стала действительно 100%. Еще защита наливного шланга является одноразовой. Если она сработала, наливной шланг придется выбросить, а вместо него купить новый. Получается слегка накладно, но деваться некуда.

У каких машинок она есть?

100% защиту от протечек очень часто можно встретить почти на всех посудомоечных машинах немецких производителей. Яркий пример, посудомойки Bosch. Модели второй, третьей, четвертой и т.д. серий имеют 100% защиту от утечек воды. Это же можно сказать и о посудомоечных машинах Electrolux. Причем от цены машины наличие 100% защиты не зависит, даже на самых дешевых моделях она стоит, поскольку производители не экономят на безопасности и это нас очень радует.

Немало производителей выпускают посудомойки, в которых от утечек защищен лишь корпус. За примерами далеко ходить не придется. Многие машинки марки Hotpoint-Ariston имеют именно такую защиту. Сюда же мы можем включить «домашние помощницы» марок Indesit, Candy, Gorenje, Whirlpool.

Поделитесь своим мнением — оставьте комментарий

Ремонт после срабатывания защиты от протечек

Защита от протечек посудомоечной машины сработает, если:

1. Вода не сливается. Причины: забита канализация, засорился сливной фильтр, вышел из строя сливной насос.
2. Вода поступает неконтролируемо. Причины: неисправен клапан подачи воды, прорвался шланг.
3. Неисправна сама система АкваСтоп: отошел шланг, перемкнуло поплавок, деформировался поддон.

отключена от электричества.

Внимание! Если на полу лужа, не наступайте в нее! Если нет возможности отключить машинку, не наступая в воду, лучше отключить все электричество в доме на распределительном щитке. Подача воды полностью прекращается после перекрытия крана посудомоечной машины или общего вентиля в санузле

Подача воды полностью прекращается после перекрытия крана посудомоечной машины или общего вентиля в санузле.

Эксплуатировать посудомоечную “помощницу” после срабатывания АкваСтоп небезопасно!

Нужна диагностика с разбором машинки для выяснения причин поломки и нахождения места протечки (если она была).

Засоры прочищаются, неисправные детали посудомоечной машины ремонтируются или заменяются на новые.

После устранения неисправностей, система защиты активируется нажатием кнопки сброса.

Если неисправной окажется сама система АкваСтоп, производится ее демонтаж, устанавливается новая.

Диагностику и весь необходимый ремонт посудомоечной машины должен производить опытный и сертифицированный мастер.

Источники

• https://vseremont24.ru/posudomoechnye-mashiny/zashhita-ot-protechek-posudomoechnoj-mashiny-naznachenie-ustrojstvo-princip-dejstviya/
• https://tehnika.expert/dlya-chistoty-i-poryadka/posudomoechnaya-mashina/funkcii-akvastop.html
• https://cosmo-frost.ru/posudomoechnye-mashiny/kak-rabotaet-akvastop-v-posudomoechnoj-mashine-kak-zamenit/
• https://stiralkainfo.ru/posudomoechnye-mashiny/akvastop-dlya-posudomoechnoj-mashiny.html
• https://Tehno.expert/posudomoechnaya-mashina/shlang-s-akvastopom.html
• https://stiralnihremont.ru/zapchasti-aksessuary/akvastop-v-stiralnyh-machinah-chto-eto-takoe-princip-raboty-shlanga/
• https://tehrevizor.ru/remont/78-krupnaja-bytovaja-tehnika/shlang-akvastop-dlja-posudomoechnoj-mashiny.html
• https://mashmaster.ru/akvastop-dlya-posudomoechnoj/
• https://Samodelkin-mag.ru/master/kak-zamenit-akvastop-posudomoechnoj-mashinyi
• https://Balashiha.samodelkin-mag.ru/posudomoechnyie-mashinyi/akvastopyi/shlang-s-akvastopom-dlya-posudomoechnoj-mashinyi-electrolux
• https://rem.ninja/kuhnya/tehnika/dlya-chego-neobhodim-akvastop-v-posudomoechnyh-mashinah.html

Список популярных статей

Зачем нужна посудомойка

15.08.2013Установка и подключение компактных посудомоечных машин Flavia

18.12.2018Если слышен шум во время работы посудомоечной машины

31.07.2013Устройство отдельностоящих и полновстраиваемых посудомоечных машин Flavia

31.07.2013Посудомоечная машина не работает

20.12.2018Регулировка высоты корзины (Dual Space) в посудомоечных машинах Flavia

17.12.2018Как пользоваться моющими средствами для посудомоечных машин «3 в 1»

24.10.2018Верхний лоток для столовых приборов в посудомоечных машинах Flavia

24.10.2018Функция Extra Drying в посудомоечных машинах Flavia

22.10.2018Внутренняя подсветка камеры Inner Light – идеальное решение от Flavia

Почему встроенная или отдельно стоящая посудомоечная машина протекает? Система «Аквастоп»

Если ваша встроенная или отдельно стоящая посудомоечная машина протекает, то справиться с переливами и найти их причину поможет система «Аквастоп».

Система полной защиты от протечек категории «Аквастоп
» является незаменимым функциональным устройством, помогающим достичь безупречности в работе современных посудомоечных машин

Во время эксплуатации кухонной бытовой техники могут возникнуть разные ситуации, поэтому важно вовремя остановить протечку, а после выяснить и устранить ее причину

Если у вас на кухне установлена отдельно стоящая посудомоечная машина
марки FLAVIA, то вы являетесь счастливым обладателем интеллектуальной техники. При малейшем переливе воды лишняя жидкость попадает в специальный поддон с индикатором-поплавком, который включает автоматику и блокирует работу посудомоечной машины и подачу воды. В рамках инновационных разработок система полной защиты от протечек «Аквастоп» интегрирована в новых моделях серий Kaskata Light и Ivela Light и за прошедший год завоевавших высокое доверие у потребителей.

Часто встречающиеся причины перелива воды и протекания при работе ПММ

Существует два вида причин, по которым может протекать посудомоечная машина, аквастоп
— система, которая помогает справиться с любой возникшей проблемой.

Первая группа проблем с переливом воды — техническая
:

• протекание возникает из-за ослабленных или недостаточно затянутых креплений дозатора для соли или сливного сифона, а также при повреждении герметизирующих прокладок в местах соединений этих элементов с другими частями ПММ;
• неправильная работа сливного устройства в нижнем поддоне. Когда вода попадает в поддон, то поплавок-индикатор поднимается, активизируя микровыключатель, который перекрывает доступ воды по заливному шлангу. В случае поступления воды в машину по сливному шлангу переливы могут возникать постоянно.

Если ваша полновстраиваемая посудомоечная машина 60
см шириной долгое время простояла без работы, то необходимо проверить состояние поплавка: нет ли у него механических повреждений, всплывает ли он при переливах (может, прилип к поверхности или отсоединился).

Основные механические
причины перелива:

• протекание внутреннего корпуса машины (имеются трещины или повреждения у металлического шва внутреннего поддона);
• засорение труб и элементов сливной магистрали, к которой подключено ваше устройство (сливного шланга, сифона под мойкой, места соединения сливного шланга к канализации);
• неправильный наклон и высота установки сливного шланга или его частичные повреждения (застрял, перегнулся во время монтажа посудомойки в кухонный гарнитур).

Своевременно срабатывающая система «Аквастоп» в посудомоечных машинах помогает предотвратить переливы, избежать утечек воды, порчи кухонной мебели или напольного покрытия.

В современных посудомойках есть системы защиты от протечек, которые называются аквастопом. Неожиданная протечка от гидроудара, прорыва или износа уплотнителей может привести к значительным расходам, особенно при подтоплении соседей. Поэтому такая защита очень важна для бесперебойной и безопасной работы посудомоечной машины.

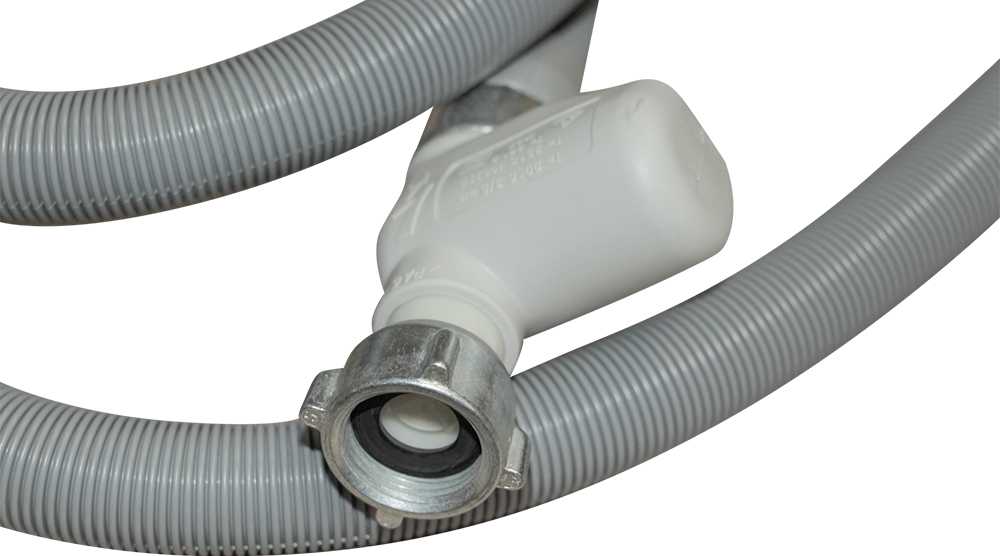

Аквастоп выглядит как кожух с клапаном на шланге подачи жидкости. При неожиданном изменении давления он срабатывает и приток воды в моющий бункер прекращается. Самый простой вариант — защита с механическим приводом, которая еще называется внешней. Ее эффективность немного ниже альтернативных более технологичных вариантов.

Почему появляется ошибка е15?

1. Течь самой посудомоечной машины. Происходит протечка воды из-за разгерметизации прокладок, уплотнений, шлангов и.т.п. В таком случае без ремонта не обойтись. (Если течь слабая) ошибка будет появляться и пропадать снова и снова.
2. Повышенное пенообразование. При использовании средств не предназначенных для посудомоечных машин. Возможно образование избытка пены. Пена проникает через уплотнения двери. И стекает в корпус. В последующем осаживается и активирует систему»Аквастоп»
3. Не плотно закрытая дверца. Каких-то 2-3мм отжимающих дверцу от уплотнительной резинки. Хватает для попадания воды в поддон. Необходимо следить, что бы при закрытии дверцы. Ничего в нее не упиралось.
4. Попадание воды в посудомоечную машину через сливной шланг из мойки. При не правильном подключении посудомоечной машины. Часть воды из раковины мойки уходит в сливной шланг посудомоечной машины. Как только уровень превышает допустимый, вода переливается в поддон и активирует «Аквастоп»
5. Неисправность клапана подачи воды. Если сам клапан(клапан аквастоп) неисправен. Вода самопроизвольно будет попадать в посудомоечную машину, пока не произойдет перелив. При неисправности клапана. Необходимо обязательно перекрыть подачу воды посудомоечной машине. Если такой возможности нет. Выключать из розетки посудомоечную машину(для отключения Аквастоп)нельзя!
6. Попадание воды из внешних источников.(Пролили случайно воду. Прорвало трубу. Затопили соседи)

В случаях 1,4и5 без ремонта не обойтись. В остальных посудомоечная машина после просыхания скорее всего успешно самостоятельно отключит «Аквастоп» и переключится в рабочий режим.

Частые вопросы:

Как исправить ошибку?(Можно ли сбросить ошибку е15?)

— Что бы устранить ошибку, необходимо убрать воду. И устранить течь. Ошибка сбрасывается самостоятельно если убрать воду из поддона

У меня нет доступа к розетке, а машинка постоянно гудит. Не сгорит ли что-нибудь пока приедет мастер?

— Это один из режимов работы посудомойки.(хоть и не штатный). Известны случаи когда посудомоечная машина находилась в таком режиме несколько суток. После устранения течи посудомойка успешно заработала.

У меня нет воды в поддоне и никаких протечек на полу. Но посудомойка все еще «гудит»

— Что бы увидеть воду в поддоне, необходимо частично разобрать машинку. Место куда вставляется фильтр не является поддоном.

Почему мигает краник и «гудит» посудомоечная машина?

— Если дисплей отсутствует. Это является характерными признаками появления ошибки е15

В моей машинке, в емкости для соли вода?!

— Вода там находится постоянно. Это нормально. Не переживайте.

Какие могут быть послествия?

Если своевременно не произвести ремонт. Последствия постоянного попадания воды в поддон могут быть губительными для посудомоечной машины. Как известно. Все агрегаты и силовой модуль расположены внутри посудомоечной машины. Как раз в ее нижней части.

Зачастую ошибка е15 то появится, то исчезнет и появится вновь.
Это говорит о том что вода попадает систематически. В итоге. Поплавок из-за постоянного нахождения в мыльной и жирной воде (последствия протечки вовремя работы) просто приклеивается к корпусу и перестает сигнализировать о проблеме.

Продолжается это до тих пор пока вода не попадает на электрику. Как только это происходит. Обычно срабатывает УЗО. Либо «вышибает пробки». Дальше машинка может вообще не включиться. Либо перестает нагревать воду. Либо работает с перебоями.

Если вам нужен качественный ремонт вашей посудомоечной машины Bosch . Если вам нужны гарантии. Звоните!Что бы отремонтировать посудомоечную машину Boosch качественно и правильно. Необходимо выявить: Откуда и по какой причине произошла утечка воды.? Почему сработала система? Какое количество воды попало в поддон?Диагностику лучше производить непосредственно во время проблемы. Так как следы воды через несколько дней попросту высохнут. И место течи установить будет сложнее.Ремонт производится строго с технологией производителя. Что гарантирует надежный и долговечный результат….

ОСТАЛИСЬ ВОПРОСЫ?ЗВОНИТЕ!

Залипание поплавка	Место протечки чаши (стык с баком)	Перегорание ТЭН после протечки
