Что делать, если стиральная машина бьет током?

Организуйте заземление машинки

Заземление бытовой техники – самый надежный вариант для защиты себя и своей семьи от поражения током. В случае возникновения пробоев в питающей проводке, ток просто перенаправится в заземлитель и будет совершенно безопасен для человека.

При организации защитного заземления можно столкнуться с проблемами разного рода. Нельзя использовать трубы водопровода и канализации в качестве заземляющего элемента. Правила также категорически запрещают соединять нулевой и рабочий кабели без применения устройства, оценивающего заземление. Так, если ваш дом имеет двухпроводную сеть, придется только надеяться, что подъездный электрощиток заземлен, в противном случае, обезопасить стиральную технику не получится.

Если вы владеете частным домом, выстроенным на земельном участке, контур заземления можно организовать своими силами. Однако учтите, что данные работы потребуют от вас много сил и времени, зато в итоге вы получите гарантию полной безопасности себя и членов семьи при пользовании стиралкой.

Первым делом необходимо определить место, на котором будет проведен заземляющий контур. В случае пробоя электросети напряжение пойдет на штыри заземления, поэтому вероятность присутствия там человека должна сводиться к нулю. Нахождение живого существа в месте отвода электрического тока в почву может привести к его смерти

Очень важно располагать электроотводы в непосещаемом месте. Предпочтительнее организовывать заземляющий контур за домом, не далее 1 метра от фундамента здания

После того, как место размещения выбрано, можно переходить к созданию конструкции. Алгоритм действий будет следующим:

с помощью лопаты прокопайте равносторонний треугольник (длиной каждого ребра около 1,2 метра и глубиной борозды от 0,5 до 0,7 метра);
аналогичную траншею выкопайте к крыльцу здания;
возьмите подготовленную арматуру и забейте в каждую вершину треугольника металлический стержень на 2 метра в землю, оставив только верхние концы. Они будут выполнять функцию электродов;
сложите металлические уголки, имеющие толщину от 3,5 мм, в треугольник. Углы фигуры должны касаться электродов. После того, как конструкция будет сложена воедино, приступайте к сварке верхушек;
в траншею, ведущую к крыльцу, уложите металлическую пластинку, один конец которой следует приварить к вершине получившегося треугольника;
подсоедините заземляющий провод к пластине с помощью болта;
засыпьте все траншеи почвой.

Важно обращать внимание на качество грунта участка. Если на местности преобладает песочная подушка, необходимо обязательно повысить токопроводимость почвы солевым раствором. Специальную жидкость следует залить в основание электродов

Специальную жидкость следует залить в основание электродов.

После всего вам нужно будет измерить сопротивление получившегося заземления в доме. Для этих целей лучше всего использовать специальный прибор, однако его цена слишком высока. Что делать, если возможности приобрести мультиметр нет?

Проверить работоспособность системы возможно с помощью простой лампы, потребляющей не меньше 100 Вт. Подключите её первым контактом к проводу заземления, а вторым – к фазе. Лампа, горящая ярким светом, будет свидетельствовать о правильном выполнении монтажа. Если освещение будет тусклым, значит, контакт слабоват и следует переделывать стыки конструкции. Совсем незасветившаяся лампа сигнализирует об ошибке в конструкции, здесь придется полностью пересмотреть весь заземляющий контур. Какие выводы следует сделать из данного материала?

Если ваш дом оснащен трехпроводной проводкой, а машинка пробивает на корпус, удостоверьтесь в целостности соединения заземляющей цепи. Для этого проверьте тестером величину напряжения между стиральной машиной и фазным контактом;
В случае, когда в квартире двухпроводная электросеть, постарайтесь сделать для стиралки обособленное заземление и организовать уравнивание потенциалов;
При невозможности создания отдельного заземления выровняйте потенциалы в помещении, где установлено стиральное оборудование, и включите в цепь машинки устройство защитного отключения минимум на 30 мА.

При наличии напряжения на корпусе стиральной машины необходимо принять меры по его устранению. Такая ситуация является крайне небезопасной и может привести к поражению электрическим током пользователей техники.

Поделитесь своим мнением — оставьте комментарий

Как решить проблему

Существует несколько способов:

соединить корпус СМА с водопроводной или канализационной трубой или радиаторов отопления;
сделать для подключения СМА отдельную линию (провод должен идти от щитка с заземлением);
подключение УЗО;
создание собственного заземления (применимо к частным домам).

О каждом из способов расскажем подробнее:

Дедовский способ

В середине 20-го века, когда в квартирах использовались металлические трубы, огромной популярностью пользовалось заземление через подсоединения к батареям или трубам.

Заземление на водопроводные трубы или радиатор

Однако, этот способ имеет ряд весомых недостатков:

это незаконно,
статическое электричество очень быстро разрушает трубы,
сомнительная надежность и небезопасность.

Но метод существует, и если вас не пугают последствия, вы можете воспользоваться им.

Для этого возьмите одножильный медный провод, зачистите его с двух сторон он изоляции и подключите один конец к корпусу СМА, а второй закрепите на радиаторе отопления обычным хомутом.

Через электрощит

В отличие от описанного выше способа, заземление через электрический щиток – целиком законный и безопасный способ, отличающийся повышенной надежностью. К тому же, это поможет снизить нагрузку на проводку, так как подключение пойдет не от распределительной коробки, а напрямую от щитка.

Для этого вам нужно взять медный трехжильный провод с сечением 2,5 мм, влагостойкую розетку с заземлением и качественный подрозетник, дифавтомат, кабель-канал. После этого наметьте маршрут пролегания провода, выполните штробление. Закладывать кабель рекомендуется не прямо в выштробленную стену, а в кабель-канал. Дифавтомат обеспечит дополнительную защиту, его нужно устанавливать в щитке.

После того, как все подготовительные мероприятия выполнены и нужные материалы приобретены, приступаем к подключению.

Тянуть кабель нужно от РЩ к розетке. Нулевой и фазный провода нужно подсоединять через дифавтомат, а землю отдельно. Некоторые пользователи на этом этапе совершают ошибку, путая понятия нулевого и заземляющего провода. Нельзя соединять заземляющий провод с нулевой шиной.

Заземление через электрощит

Как выглядит старый этажный щит в системе TN-C

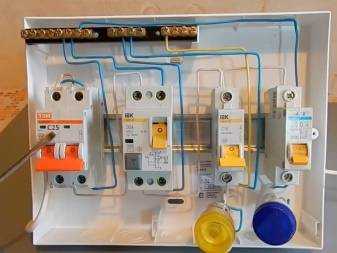

УЗО

Вышеописанный способ идеальный, но имеет один недостаток – штробление стен. Если в вашем доме недавно был сделан ремонт или вы не собираетесь в ближайшем будущем делать капремонт, способ не подойдет. Но обезопасить себя можно, подключив устройство защитного отключения. УЗО очень чувствительно к токам утечки и при повреждении изоляции проводов или узлов стиральной машины сразу же прекращает подачу электроэнергии.

Для стиралок лучше брать УЗО с I_откл 10-30 мА и номинальным током, превышающим номинал автомата.

Устройство защитного отключения

Схема защиты от поражения током через УЗО

Делаем заземление в частном доме

В своем доме хозяин может самостоятельно выполнить заземление по нормативам ГОСТ. Перед выполнением работ необходимо проконсультироваться со знакомым электриком.

Обустраивать заземление необходимо с выполнения земляных работ. Подготовьте участок земли возле дома, очистите его от мусора и зеленых насаждений и выкопайте яму, глубиною в полметра и диаметром 3 метра.

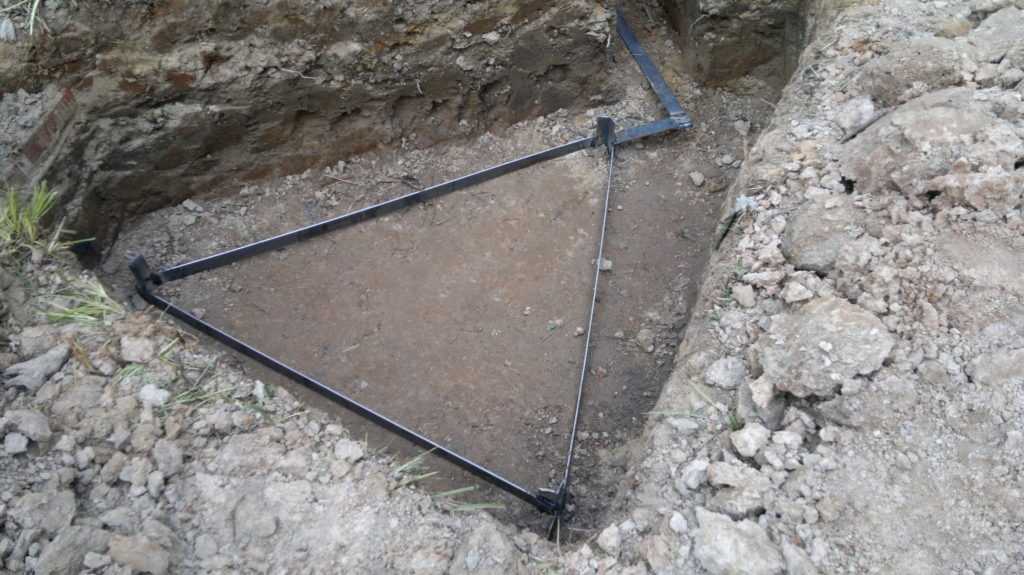

Для установки заземления в частном доме выкопайте канаву в виде равномерного треугольника

Заземление в частном доме

После этого нужно приобрести 3 металлических уголка, длиною по 3 метра и стальную металлическую полосу. Уголки нужно расположить в виде равностороннего треугольника, одна вершина которого обращена к дому. Для удобства предварительно сделайте разметку (расстояние между сторона – 1,2 метра). После этого забейте в землю уголки так, чтобы они выступали над землей на расстоянии 0,5 метров, обварите все уголки между собой металлической полосой. После этого от получившегося контура проройте канаву под стальной прут, который необходимо соединить с контуром. Стальной прут соединяется с проводом и идет к щитку. Сверху выкопанную яму нужно засыпать землей.

Удар получен от барабана

Иногда утечка тока происходит посредством барабана. Что этому способствует? Ключевая причина – испортившаяся изоляция внутренней проводки либо повреждение одного из контактов. В обоих вариантах придется демонтировать крышку корпуса, чтобы получить доступ к ее внутренностям для визуального осмотра. Рассматриваемая поломка появляется из-за сбоев в одном из двух компонентов:

ТЭН;
электродвигатель.

Заметим, что к нагревательным трубкам предъявляется жесткое требование – регулярная замена, которая должна производиться с периодичностью не реже 5 лет. Ремонт данных элементов признается нецелесообразным. Этот принцип не распространяется на моторную часть, ведь моторы характеризуются повышенной надежностью. Однако и они могут выработать ресурс, и тогда эту деталь надо отремонтировать либо сменить запчастью с идентичными техническими характеристиками.

Еще барабан может ударить, если агрегат эксплуатируется в неправильных условиях. Повышенная влажность сильно вредит его функционированию. Чтобы минимизировать риски, оборудование следует изначально заземлять, но наилучшим выходом станет его перемещение в иную комнату.

Первопричиной трудностей с эксплуатацией при пробитии корпуса и/или барабана может выступать сдавленность электрокабеля из-за постороннего предмета. Это самая элементарная разновидность поломки, которую любой человек исправит быстро и с легкостью. Правда, при этом обязательно надо придерживаться техники безопасности. Сначала выключите машинку, нажав соответствующую кнопку на панели, затем выньте шнур из розетки и уберите с него тяжелый предмет. При наличии дефектов в полимерной оплетке заделайте их изолентой.

Почему стиральная машинка бьется током?

Отсутствие защитного провода РЕ. Поражение электричеством бывают в 2- и 4-проводных сетях, где нет специального проводника РЕ (он предусмотрен в современных системах электроснабжения TN-S). Стабильность работы автоматики обеспечивается сетевым фильтром, установленным на входе в стиральную машинку. Сетевые фильтры устроены так, чтобы электроток стекал с конденсаторов через РЕ-проводник. В 2-проводной сети, без РЕ-провода, электроток лишен возможности стекания — он просто копится на корпусе. Поэтому, когда человек прикасается к машинке, он проходит через тело в землю. Отсюда — небольшие удары.

Возможные проблемы с машинкой

Если с подачей электричества в квартиру проблем нет, следовательно, причина кроется в стиральной машинке. Чтобы исправить ситуацию, придется разобрать агрегат, осмотреть и провести необходимую диагностику. Но перед тем, как лезть под корпус стиралки, стоит отключить ее от сети и слить оставшуюся в автомате воду через аварийный слив. В противном случае высок риск получить электрическую или механическую травму. После заботы о своей безопасности, изучаем список возможных неполадок, приводящих к отключению автомата:

поврежденный сетевой шнур или штекер;
вызываемое замыкание нагревательного элемента;
неисправный сетевой фильтр;
сломанный двигатель;
вышедший из строя фильтр помех;
неработающие кнопки управления на приборной панели;
перетертая внутренняя проводка или отошедшие контакты.

Проверку нужно начинать с самого частотного и простого, двигаясь к самой затратной и реже встречаемой поломке. В идеале лучше сразу обратиться к профессионалам за комплексной диагностикой автомата. Но можно справиться и своими силами, если следовать приведенным ниже инструкциям.

Ощущается удар тока от водяной струи

Разберемся, что делать в зависимости от того, какова причина неполадки. Определить это сможет только мастер, как и произвести починку. Приведем некоторые данные:

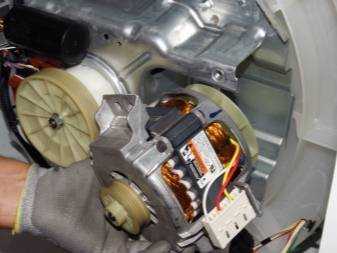

Если в непригодность пришли электрические детали, вроде ТЭНа или двигателя, их нужно либо ремонтировать, либо вообще заменять на новые, чтобы наверняка.
Нарушена изоляция внутренних проводов, из-за чего ток вступает в контакт с другими деталями. В таком случае поможет только ремонт.
Взаимодействие контакта с другими деталями из-за повышенной влажности. В таком случае нужно устанавливать заземление или менять его, если оно уже стоит, но не помогает.
Соседи используют водопроводную трубу в качестве заземлителя. Тогда придется установить собственное заземляющее устройство, а так же обратиться в особую службу, так как использование трубы в качестве рабочего нуля недопустимо.

Бывают так же ситуации, когда вода или машинка продолжают биться током при отключении от сети электропитания. Казалось бы, загадка. Но нет, все просто. Скорее всего, это проблемы с проводкой, причем не обязательно в месте обитания пользователя. Плита перекрытия может содержать элементы влаги и пропускать ток из другой квартиры в вашу.

Как устранить?

Новая бытовая техника способна поразить током в случае ее неправильного подключения к электросети. Для предотвращения ситуации на щиток нужно выделить отдельную линию с подсоединенной розеткой и УЗО.

Бьет током, когда не работает

Если стиральная машина не функционирует, но в то же время бьет электрическим током снаружи корпуса, то это может быть связано с рядом причин.

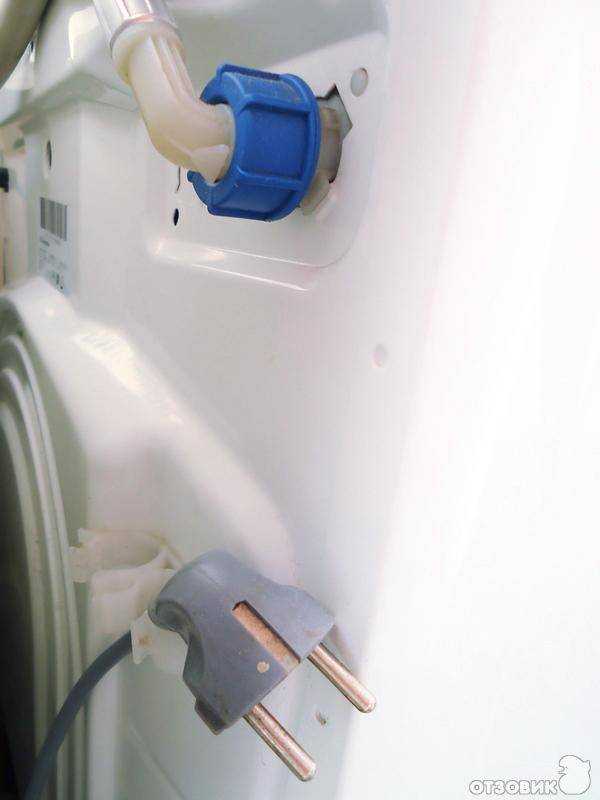

Проблемные контакты в розетке. Для устранения неполадки потребуется вытянуть вилку из розетки, обесточить домашнюю сеть и заняться восстановлением узла подключений или заменой испорченных деталей.
Изолированная часть провода либо шнура питания пробита. В такой ситуации прозванивают шнур, а также внутреннюю изоляцию. Не стоит забывать о смене испорченной электропроводки.
Коротят клавиши старта либо блоки управления. В результате таких неисправностей на корпусе из металла может возникнуть напряжение. В данном случае стоит разобрать переднюю панель стирального агрегата, отремонтировать неполадки или провести замену испорченных деталей.
Неисправен сетевой фильтр. Для ремонта фильтра потребуется осуществить его разбор на детали и ликвидировать пробой. При невозможности ремонта стоит поменять деталь на новую.
Агрегат находится в сыром помещении, поэтому возможно скопление конденсата. Последний, в свою очередь, направляет электрический ток от цепи питания на корпус машинки. Чтобы устранить неполадку, следует переместить технику в другое помещение, где имеется хорошая защита от влаги.

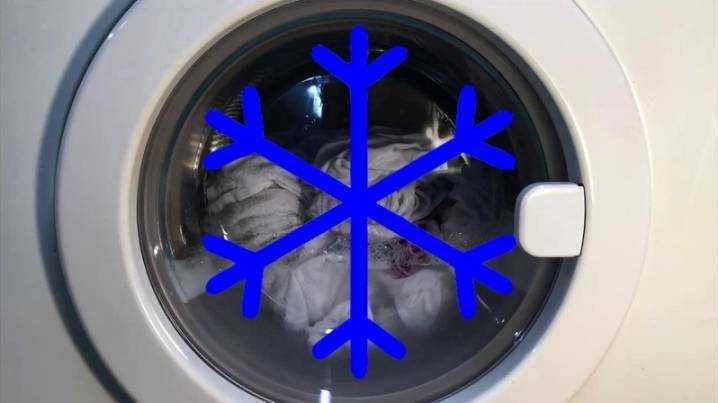

Удар током при стирке, вода не нагревается

Причиной, по которой в процессе стирки человека поражает ток, а вода остается холодной, является ТЭН. Скорее всего, данная деталь машины пробита. Чтобы исправить ситуацию, стоит разобрать агрегат, снять ТЭН и поменять его на новый.

Корпус бьёт током, агрегат не запускается

Бывают случаи, когда барабан стиральной машины не запускается после нажатия кнопки включения, но при этом человека поражается током. Причина такой ситуации, скорее всего, скрывается в нарушении изоляции либо пробое двигателя. Устройство потребуется разобрать, снять старый двигатель и заменить его.

Ударяет током около стирального агрегата

Если в агрегате происходит утечка воды, а также деформирован провод, то человек может получить электрический удар возле машинки. Первым делом владельцу придется найти контактное место. Это может быть как провод, так и корпус. Затем нужно провести качественное изолирование проблемных мест, тем самым устраняя утечку тока. В результате машинка перестанет поражать током через жидкость.

Как показывает опыт, исключение полностью всех факторов поражения током через стиральный агрегат практически невозможно. Однако можно обезопасить себя и свою семью от неприятной ситуации следующими способами.

Заземлением. Для того чтобы подключить заземление, на этапе прокладывания проводов стоит установить еще один провод защиты, который прокладывается от щитка до каждой из розеток. Благодаря таким мероприятиям электрический потенциал от корпуса машины будет направляться в землю, а не в человека.
Монтаж УЗО. Так как стиральный агрегат обычно находится в своеобразном помещении с высоким уровнем влажности, оптимальным вариантом для безопасности проживающих будет установка автомата, который реагирует на возрастание заряда даже при незначительном замыкании. Если же техника начнет бить током, УЗО сможет отключить автомат. Чтобы защитить стиральную машину, стоит приобрести модели с отсечкой тока 10 и 30 мА. Для старых машинок лучше приобретать второй вариант оборудования.

Почему стиральная машина бьет током, основные причины

Отсутствие заземления

Главной причиной, по которой прошивает электричество через корпус стиральной машины, является отсутствие качественно оборудованного заземления. Утечки тока на корпус происходят даже у новых бытовых устройств. Чаще всего, с этой проблемой сталкиваются жители многоэтажек и домов советской эпохи, в которых установка заземления не являлось обязательным условием. Надо признать, что и современные застройщики зачастую обходят этот вопрос стороной, не обременяя себя лишними расходами в роде оборудования заземления в жилом доме.

Сетевой фильтр помех

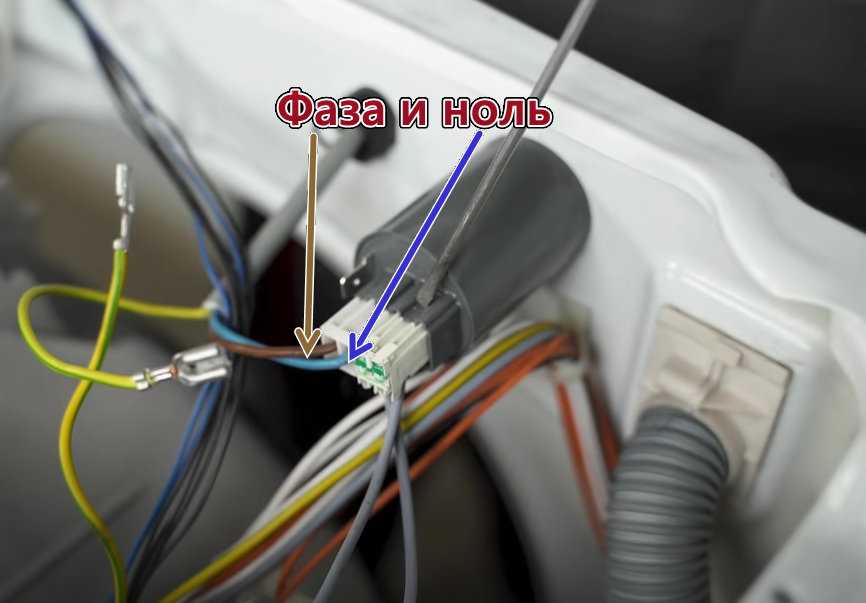

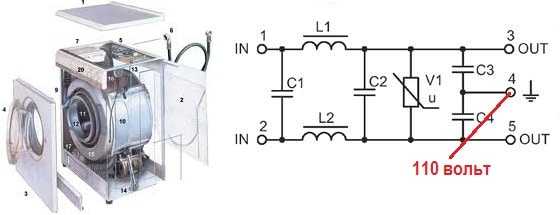

Практически во всех стиральных машинах применяются так называемые сетевые фильтры (ФПС), которые предназначаются для защиты электроники стирального агрегата от перепадов напряжения. За счет установленных в них конденсаторов, напряжение при резких скачках сглаживается.

Этот фильтр находится внутри стиральной машины и крепиться на корпус агрегата, через заземляющий провод, следовательно, при прохождении напряжения через это устройство, небольшой ток будет на корпусе агрегата, из-за отсутствия заземления в электрической сети. Дело в том что производители, собирают агрегаты, учитывая что у пользователей будет заземление в сети, чего в России большая редкость.

Чтобы избежать напряжения на корпусе, нужно отсоединить и изолировать средний выход (клемму) конденсатора сетевого фильтра от корпуса машинки, при этом не отсоединяя заземляющий провод от корпуса агрегата. Таким нехитрым способом можно раз и навсегда избавиться от неприятных ударов током.

Повреждение проводки

Второй причиной утечки тока может стать неисправность электрической части стирального агрегата. Повреждение проводов и контактов или «пробой» нагревательного элемента (ТЭНа), которыми оснащены практически все стиральные машины, может привести не только к выходу из строя всей электронной части агрегата, но и представляют серьезную угрозу жизни человека.

Повышенная влажность

Третьей причиной пробоя на корпус является эксплуатация стирального агрегата в условиях повышенной влажности. Обычно, при установке стиральной машины в ванной комнате происходит конденсация пара на различных деталях. Вода является отличным проводником, и бить током может не только корпус машинки, но и водопровод и канализация. Словом все, что соприкасается с проводником, то есть водой. В этом случае угрозе поражения током подвергаются даже ничего не подозревающие соседи.

Короткое замыкание нагревательного ТЭНа

Из-за некачественной воды и химических средств ТЭН «съедается», наслаиваются различные примеси и накипь. Теплопередача ухудшается, нагревательный элемент перегревается и происходит замыкание. В результате выбивает счетчик и пробки.

Для проверки нагревателя отсоединяют шнур электропитания и замеряют сопротивление с помощью мультиметра, устанавливая предельный показатель на отметке «200» Ом. В норме сопротивление должно варьироваться от 20 до 50 Ом.

Иногда ТЭН «замыкает» на корпусе. Чтобы исключить эту причину, поочередно замеряют выходы и заземляющие болты на сопротивление. Даже небольшой показатель мультиметра говорит о замыкании, и это является причиной отключения УЗО.

Для замены ТЭНа нужно:

снять заднюю панель, если устройство расположено сзади. Если ТЭН находится впереди, сначала снимается панель управления, затем передняя крышка;
выкрутить гайку болта заземления примерно на 6 оборотов, утопить болт внутри;
с помощью отвертки поддеть нагревательный элемент и аккуратно извлечь;

В процессе замены нагревательного элемента нельзя туго зажимать гайку, поскольку можно выдавить ТЭН из бака.

Проявление ударов тока через касание

Известны несколько вариантов, когда при включенной стиральной машине, человек чувствует поражение током. Такое воздействие может проявляться как незначительное покалывание, а может вызывать довольно болезненные ощущения. В любом случае это неприятно и требует немедленного устранения причины.

Если стиральная машина бьет током, использовать ее становится очень опасно

Присутствие напряжения может давать о себе знать при контакте:

тела человека с водой;
водяным смесителем;
корпусом машины;
ее барабаном;
через устроенное самодельное заземление.

Иногда случается, что утечка настолько велика, что выбивает пробки электросчетчика или приводит к срабатыванию автоматов. Каково бы ни было проявление – оно создает опасность для жизни и делает невозможным дальнейшее использование прибора.

Ситуация 1. Действие тока происходит через воду

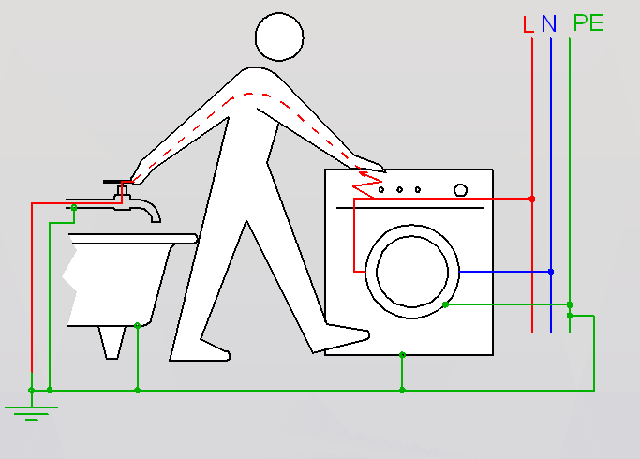

Стиральная машина включена, но воспользоваться водой при этом становится невозможным из-за ощущения ударов электротока от водной струи. Причины и способы их устранения могут быть следующие:

Возможная неисправность	Способ устранения
Неисправность электрических агрегатов (ТЭН, двигатель)	Ремонт, замена агрегатов
Нарушена изоляция внутренних проводов	Ремонт. Исключение пользования ванной до окончания стирки
Утечка из-за повышенной влажности через один из контактов	Устройство заземления
Соседи используют водопроводную трубу, как рабочий «0»	Устройство заземления. Сообщение в обслуживающую организацию

Ситуация 2. Ток пробивает через смеситель

Данный вариант полностью аналогичен первой ситуации. Причины и способы устранения неполадок указаны в предыдущем пункте. Кроме того имеется возможность нарушения изоляции проводки в стене. В этом случае, при повышении влажности, «пробивать» может не только кран, но и сама стена. Найти поврежденный участок провода можно с помощью прибора для обнаружения скрытой электрической проводки по электромагнитному излучению. Но лучше для исправления неполадки вызвать специалиста.

Ситуация 3. Ток ощущается от прикосновения к корпусу стиральной машины

Бывает, что при подключении техники к источнику электроэнергии, ее корпус начинает «щипаться». Особенно ощутимо это, когда прикасание осуществляется мокрыми руками. Отчего это происходит, и как предотвратить?

Возможная неисправность	Способ устранения
Повреждение контакта или изоляции провода от вибрации	Ремонт
Нарушение нормальной работы ТЭНа или электродвигателя	Ремонт
Большое количество влаги	Устройство заземления

Нормальным условием при эксплуатации стиральной машины является стекание некоторого количества тока от конденсаторов по корпусу на заземление. При отсутствии заземления, это может привести к «пробитию».

При большом уровне влаги и нарушении изоляции, угроза поражения возрастает

Ситуация 4. Воздействие тока происходит через барабан

Причины и способы их устранения аналогичны предыдущему пункту.

Возможная неисправность	Способ устранения
Повреждение изоляции провода или контакта внутри машины	Ремонт
Поломка электродвигателя или ТЭНа	Ремонт
Повышенная влажность	Устройство заземления
Отсутствие заземляющего контура	Устройство заземления

Ситуация 5. При касании заземляющей жилы, ощущается «пощипывание»

Возможность такого проявления возникает при неправильном устройстве шины заземления. В качестве заземляющей жилы всегда используется медный провод. Если он коммутируется с другим материалом, контакт может пропасть из-за окисления. В этом случае, ток от конденсаторов, стекающий по корпусу стиральной машины, может поступать на провод, но не уходить в землю, результатом чего становится поражение человека. Чтобы избежать подобных проблем, контакт должен быть надежным, а материалы изготовления заземляющих жилы и шины – совместимыми.
