Разборка фена philips в домашних условиях

Конструкция и принцип работы фена

Внешне и функционально все приспособления идентичны. В основе работы техники лежат вентилятор и нагреватель. Первый засасывает воздух из помещения, проводит его через нагревательный элемент и выводит наружу уже нагретый поток. Помимо этих двух главных составляющих, в конструкцию аппарата входят и другие необходимые элементы:

• двигатель;
• кабель питания;
• термозащита;
• регуляторы оборотов скорости, температуры и так далее.

Особенности работы устройства заключаются в следующем:

1. Встроенная внутри ТЭНа понижающая спираль предназначена для снижения напряжения до необходимого значения;
2. Диодный мост способствует выравниванию напряжения;
3. На вал из металла, расположенный на двигателе, устанавливают вентилятор, который может состоять из двух, трех или четырех лопастей;
4. В качестве нагревателя используется трубчатый элемент спиралевидной формы с нихромовой ниткой, наматываемой на несгораемое основание для безопасной эксплуатации;
5. Перегрев изделия предотвращает термостат и регулятор температур;
6. При наличии функции «холодный воздух» агрегат функционирует без включения нагревателя, то есть выдувает прохладный поток.

Интересно!

Термостат — полезная деталь, отвечающая за защиту прибора от перегрева, есть она далеко не на всех моделях. В момент максимального нагрева спирали термостат отключает питание и включает только после того, как ТЭН остынет.

Электрическая схема фена

В целом электросхема всех приспособлений одинакова. Число спиралей Н указывает на число режимов — если на устройстве 3 спирали, то Н1 отвечает за подачу питания на двигатель, а Н2 и Н3 — за нагрев. Самое верхнее положение SW1 свидетельствует об обесточивании системы. В первом положении девайс функционирует на минимальной мощности, поскольку включается только одна спираль, во втором — на средней (работает 2 единицы), а в третьем — на максимальной (включены все 3). Если есть кнопка «cool», значит аппарат может работать без обогрева, то есть второй и третий спиралевидные элементы отключаются, а двигатель работает, выдувая холодный воздух. Также в схему входят катушки индуктивности L1, L2 и конденсаторы С1, С2, минимизирующие помехи при работе, а также термопредохранитель F1 и термостат F2.

Электрическая схема фена

Полезно!

Электросхема предназначена для преобразования тока и регулирования рабочих режимов аппарата. Разобраться в ней несложно, поскольку она содержит немного элементов, а подробное описание всегда можно найти в прилагаемой к технике инструкции.

Как разобрать фен: порядок осмотра, разборки и ремонт

Разборка прибора не вызывает трудностей, если действовать в соответствии с инструкцией, иметь под рукой нужные инструменты и обладать хоть какими-то знаниями в области электроники.

Шнур

В первую очередь необходимо осмотреть провод. Начинать стоит с розетки, чтобы убедиться в наличии электроэнергии. Если свет есть, тогда переходят к проверке шнура — от корпуса к вилке. Осматривают целостность провода, ищут изломы, разрывы, оплавления. Внутри корпуса, после его разборки, наблюдают за состоянием электросопротивления — парой разъемных контактов, пайкой или проводкой с пластиковыми колпачками.

Неразъемное соединение

Если проводка заделана в пластиковые колпачки, значит речь идет о неразъемном соединении. Такой вариант довольно сложен для тестирования и требует наличия материалов:

• обычная игла;
• тестер;
• лампа;
• индикатор.

Проверка выполняется следующим образом:

• К одной клемме присоединяют иголку — ее следует вставить в жилу питания возле колпачка до самой меди;
• Вторая клемма охватывает усики вилки;
• Прозванивают сразу обе жилы.

Полезно!

Не стоит делать больше одного прокола на жилу, поскольку эксплуатация устройства не исключает попадания влаги внутрь корпуса.

Контактная площадка

Гораздо легче прозвонить провод, когда места стыков видны невооруженным глазом. Если обнаружены повреждения, лучше заменить шнур на новый, у которого неразборная вилка. Второй вариант предпочтительней, поскольку в первом случае накладываются ограничения на выбор изоляционных материалов, предотвращающих попадание влаги на жилы.

Внимание!

Самое уязвимое место — на контакте провода с корпусом. Постоянные перегибы, скручивания шнура приводят к перетиранию, образованию трещин. Поврежденные медные жилы начинают искрить, сжигать изоленту и плавиться.

Выключатель и переключатель

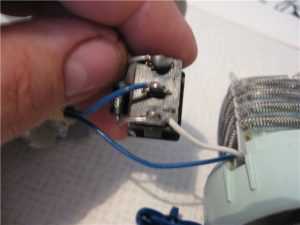

Проверить работоспособность выключателя можно, выполнив короткое замыкание детали. Если используется трехпозиционный переключатель, соответствующую проверку потребуется произвести три раза — для каждого режима отдельно. Лучше зарисовать схему расположения проводов, чтобы не допустить ошибок при сборке.

После выявления дефекта его следует внимательно осмотреть и обработать. Следы гари нужно счистить надфилем, ластиком или шкуркой, контакты — обработать спиртом. Если какой-то элемент не подлежит восстановлению, его стоит заменить на новый аналогичный.

Вентилятор

Забитый воздуховод — распространенная проблема при эксплуатации техники. Если есть фильтр, его нужно снять и тщательно прочистить, забившуюся пыль получится убрать с помощью мягкой щетки. При обнаружении намотанных волос на ось мотора лучше снять вентилятор с вала, после чего удалять загрязнения.

Спирали

Чаще всего приспособления оснащены сразу несколькими нагревателями, которые внешне ничем не отличаются друг от друга. После разборки агрегата следует убедиться в идентичности нагревательных элементов, при наличии разрывов их нужно спаять или закрутить концы. Помимо этого, концы спирали можно соединить с помощью тонких медных трубочек.

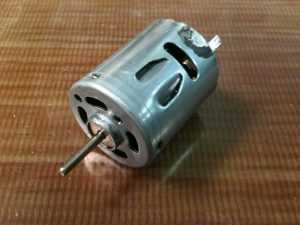

Двигатель

На поломку мотора указывают возникновение сильного треска и наличие искр при включении. При обнаружении неисправности следует выпаять обмотку двигателя из электросхемы и проверить все соединения. Замена обмотки требует определенных навыков и знаний в области электрики, поэтому при отсутствии таковых лучше сразу обратиться к профессионалам.

Полезно!

Если обмотка исправна, достаточно очистить поверхность и оценить плотность прилегания щеток к медной поверхности. При этом вал должен свободно крутиться, а все трущиеся элементы лучше смазать.

Микросхема:

1. Гетинаксовая подложка периодически трескается, что приводит к разрыву дорожки. Если обнаружен поврежденный фрагмент, его следует заглубить, немного покрыв припоем;
2. О неисправности конденсатора говорит раздутие изделия, при поломке оно выгибается наружу. Если поломка выявлена, единственным выходом станет замена детали на новую;
3. Резистор при выгорании темнеет. Даже если он не вышел из строя, его стоит заменить.

Термостат

Отдельные модели оснащены функцией саморегуляции. Функционирование осуществляется путем использования резистивного делителя, у которого одно плечо отвечает за реагирование на температуру. В дальнейшем можно действовать следующим образом:

1. Ликвидировать датчик, разорвав цепь, после чего проверить работоспособность.
2. Замкнуть провода, понаблюдав за реакцией прибора.

Большая вероятность, что попытка не увенчается успехом, если устройство реагирует только на определенные значения сопротивления.

Электрическая схема строительного фена

Рассмотрим электрическую схему \рис.1\ строительного фена:

Одна диагональ диодного моста — подключается к внешнему источнику переменного напряжения 220В.

Другая диагональ диодного моста соединена с электродвигателем.

Электрическая схема состоит из следующих элементов:

• тумблера, осуществляющим режим температуры управления — К1;
• тумблера, осуществляющим скорость вращения ротора электродвигателя \управление скоростью обдува\ — К2;
• тумблера отключения ТЭНов — К3;
• электродвигателя \вентилятора\ — М;
• конденсатора — С;
• ТЭНов — R\ТЭН\;
• диодов — VD1, VD2.

Через диодную мостовую схему \одной диагонали моста\ выпрямленный ток двух потенциалов \+,-\ поступает на электродвигатель. При переходе от анода к катоду — ток протекает при положительном полупериоде синусоидального напряжения.

Два конденсатора соединенных в электрической схеме параллельно, — служат дополнительными сглаживающими фильтрами.

Скорость обдува происходит за счет изменчивости сопротивления в электрической цепи, то есть, при переключении тумблера скорости на наибольшее значение сопротивления, — скорость вращения ротора электродвигателя уменьшается \в связи с падением напряжения\.

Количество ТЭНов \нагревателей\ в данной схеме — четыре. Температурный режим строительного фена осуществляется тумблером температурного управления.

ТЕНы в электрической цепи имеют разное сопротивление, — соответственно, температура нагрева при переключении из одного участка электрической цепи на другой — нагрев ТЭНов будет соответствовать своему значению сопротивления.

Общий внешний вид строительного фена с его названиями отдельных деталей, — показан на рис.2

Следующая электрическая схема строительного фена \рис.3\, — сопоставима с электрической схемой рис.1

В данной электрической схеме отсутствует диодный мост. Управление скоростью обдува и управление температурным режимом, — происходит при переключении из одного участка электрической цепи на другой, а именно:

• при переключении на участок электрической цепи — состоящей из диода;
• при переключении на участок электрической цепи — не имеющей диод.

При протекании тока в переходе анод — катод диода VD1, имеющим свое сопротивление, — ТЭН2 будет нагреваться соответственно двум значениям сопротивлений:

• сопротивления при переходе анод — катод диода VD1;
• сопротивлении ТЭНа \ТЭН2\.

При протекании тока в переходе анод — катод диода VD2, напряжение подаваемое на электродвигатель и ТЭН1, — будет принимать наименьшее значение.

Соответственно, скорость вращения ротора электродвигателя и температура нагрева ТЭНа для данного участка электрической цепи, — будет соответствовать прямому переходу тока диода VD2. Нагрев ТЭНа \ТЭН1\ для данного участка, так же зависит от своего внутреннего сопротивления, то есть учитывается сопротивление ТЭНа.

Шаг 2: Снятие крышки

Прежде чем начать снимать крышку, необходимо проверить, что фен отключен и остыл, чтобы избежать получения ожогов.

Снятие крышки осуществляется путем отсоединения трех крепежных защелок, расположенных на задней части устройства. Для этого необходимо использовать тонкий, но прочный плоский инструмент, например, отвертку.

Вставьте инструмент между крышкой и корпусом фена, осторожно подойдите к крепежным защелкам и поочередно отсоедините их. При этом следите, чтобы не повредить защелку и/или ее крепление к корпусу фена

После того, как все три защелки будут отсоединены, можно поднять крышку вверх и снять ее с корпуса фена

Обратите внимание, что на крышке находится воздушный фильтр, который также можно снять и очистить, если это необходимо

В процессе снятия крышки обязательно следите за тем, чтобы не повредить внутренние детали фена, не сорвать провода и не потерять какие-либо важные элементы.

Кратко конструкция

Фен состоит из мотора, вентилятора, нагревательных элементов, электрической схемы, заставляющей элементы работать согласованно. В зависимости от количества режимов, фирмы-изготовителя, элементная база, внешний вид, состав переключателей разные. Но ничего сложнее полупроводникового тиристора, внутри не окажется. Поэтому осуществим домашний ремонт фенов для волос своими руками.

Корпус держится на шурупах. Головки часто нестандартного образца. Это — плюсик, звездочка, вилы. Следовательно, в первую очередь перед исправлением фена позаботимся об инструменте, способном справиться с такой задачей. Благо, набор бит стоит сегодня 600 рублей.

Иногда створки корпуса дополнительно крепятся вместе специальными защелками. Это отдельная проблема: опытные мастера часто ломают пластмассу, отчаявшись справиться цивилизованными методами. Никаких премудростей нет, придумывают скрытые шурупы, спрятавшиеся под наклейками, пластмассовыми вставками, съемными крышечками регуляторов. Крепеж фиктивный. Полезные функции отсутствуют.

Мотор фена питается постоянным током 12, 24, 36 В. Для выпрямления сетевого напряжения используется диодный мост, в дешевых моделях — одиночный диод. Фильтрация гармоник питания проводится конденсатором, включенным параллельно обмоткам двигателя или входящим в состав более сложного фильтра. Индуктивности ввиду непомерной массы в фенах применяются редко. Поэтому знаний принципов сглаживания пульсаций RC-цепочками хватит, чтобы справиться с построением принципиальной схемы ремонтируемого фена. Иногда фильтрующим элементом используется одна спираль (индуктивность).

Выключатель фена одновременно замыкает цепь, через которую будут питаться спирали, запускает мотор. Дальнейшая схематика вмешательства определена сложностью:

• регулируются только скорость вращения или только температура;
• возможность по отдельности выбирать обогрев и интенсивность воздушного потока.

В большинстве моделей фенов параллельно стоит защита от включения нагревателей при бездействующем моторе. Уберегает спираль.

Опционально наличествующий термостат в виде специального сопротивления или другого чувствительного элемента. Опишем встречающиеся поломки у верных помощников прекрасной половины человечества.

Это интересно: Стиральная машина самсунг ошибка 5е : причины и способы ее устранения

Разбираем корпус

Как и любой бытовой прибор, фен в одно, не совсем прекрасное утро, перестает работать. Причины отказа могут быть разные: механическое воздействие, связанное со случайным падением, или произошел внезапный скачок напряжения в сети при включении прибора. Чтобы точно узнать, что же произошло, нужна частичная или полная разборка фена Philips, которую можно сделать самостоятельно при определенных навыках и умении по ремонту электрических бытовых приборов.

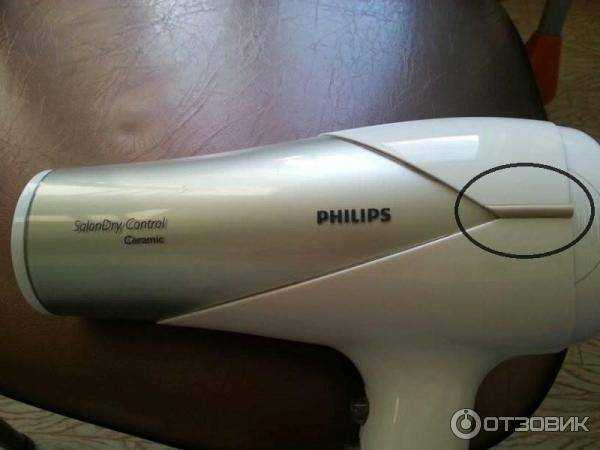

Большинство моделей фенов от компании Филипс из Нидерландов раскрывается на две половинки, но для этого надо удалить пластиковое кольцо, которое удерживает обе части. Оно имеет четыре защелки, для того, чтобы их отжать, нужен плоский инструмент — плоская тонкая лопатка или острый прочный нож

Работать надо очень осторожно — пластик отличается хрупкостью, если сломать защелку, то на этом ремонт можно считать законченным, придется идти в магазин за новым феном

Модели Philips Salondry Control и Philips HP8656 из серии Pro Care Ion отличаются только тем, что последняя — это щетка-фен, а принцип действия и конструкция у них практически одинаковая. Добавка Ion в конце названия означает, что у фена есть функция ионизации воздуха. Такая функция необходима для «усмирения» непослушных волос — отрицательно заряженные ионы (ion) препятствуют намагничиванию, укладка волоса происходит без проблем.

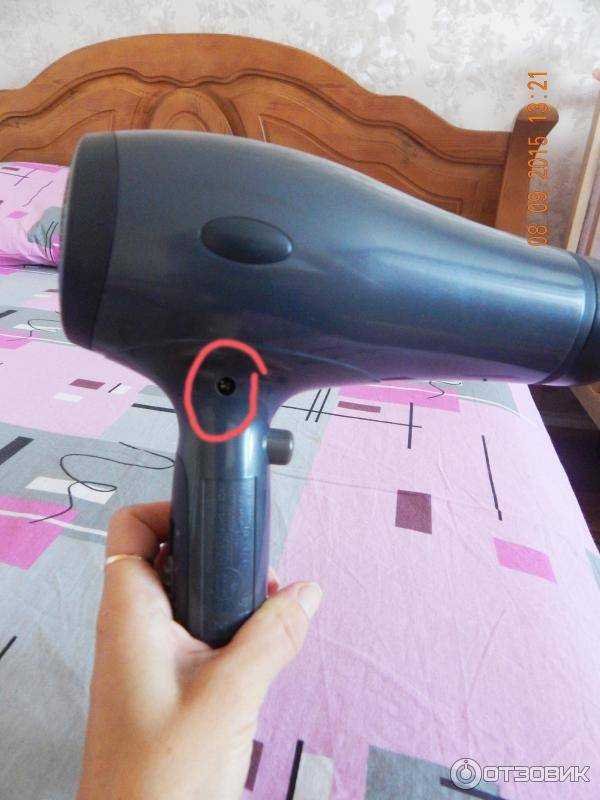

На внутренней поверхности кожуха этих моделей в передней части есть довольно маленькие, но мощные защелки. Чтобы их отжать, просуньте инструмент между кожухом и корпусом до образования между ними зазора и потяните сильно кожух. Теперь надо открутить все элементы крепления — их всего восемь:2 в ручке, 3 находятся под съемной частью сопла и 3 держат верхнюю часть корпуса. Отвертку надо приготовить заранее, учитывая при этом, какого типа шлицы на винтах. Разборка фена Philips окончена.

В помощь пользователям будет вот такое видео о поэтапной разборке фена:

Как разобрать фен PHILIPS ThermoProtect 2100

На самом важном месте, до которого и так «сам допедрил» — хоба — ну вот мы уже и разобрали. Как разобрали то

Алексей Фесенко

Модель на 2200W, вышел из строя переключатель между холодным воздухом и турбо режимом, фен всегда дул холодным воздухом, разобрал по инструкции, спаял четыре провода между собой (зелёный, коричневый, черный, серый) теперь переключатель не задействован, но фен работает в штатном режиме, остальные два переключателя, температура и сила потока воздуха работают. Спасибо за инструкцию.

вячеслав овчинников

Разобрать только разрезав ножом кожух с нижней стороны. На заводе при сборке фена в последнюю очередь ставят на носике кольцо с решёткой, оно защёлкивается на клипсы, к которым добраться невозможно , поэтому разрезал и снял кожух. Но , ребята, мусорное ведро будет впереди. Пытаюсь снять крыльчатку с вала моторчика ( чтобы снять намотанные волосы) и . она запрессована на вал НАМЕРТВО, подходов к ней нет. Пошёл вабанк и стал нахрапом ломать , чтобы снять крыльчатку. И только кусачками выкусил кусками крыльчатку , а на валу осталась запрессованная латунная втулка ( намертво). Так что надо заранее на всасе фена закрепить кусок колготки, чтобы хоть как-то продлить срок службы такого дорогого фена. Лучше за те же деньги купить несколько одно-килловатных фенов, которые легко разбираются и волосы просто удаляются.

Игорь Маркин

А как задник снять? Ручка разъединяется легко. Но в верхней части, где вентилятор, не получается ничего подсунуть, чтобы снять задник с решеткой. Не хочется сломать корпус в этом месте.

Володимир Kobets

все намного проще. раскручиваешь болты. снимаешь боковые вставки, начинаешь снизу и не бойтесь не сломаете, а затем разбираете по защелкам. собирать в обратной последовательности.

Дмитрий Тихов

Такой же год назад делал, под пропеллер намотало волос, не крутился, и не видно, не сразу нашол причину, фен новый, а защиты от волос нет, а это пожаро опастно

Заключение

Следование основным требованиям по безопасной эксплуатации поможет продлить срок службы фена и реже обращаться к специалистам:

Не следует наматывать шнур на рукоятку для хранения, а перед использованием стоит проверять целостность провода.
Можно применять только те насадки, которые идут в комплекте с устройством.
Необходимо избегать попадания воды на корпус и не пользоваться агрегатом в помещении с высокой влажностью.
Допустимо применять лишь стандартные удлинители заводского изготовления.
Установив мелкоячеистый фильтр, получится предотвратить попадание пыли, волосков и других засорений внутрь аппарата.
Провод требует бережного обращения — его нельзя выдергивать из розетки и переносить прибор за него.
Если выявлена даже малейшая неисправность, нужно незамедлительно отключить питание.
Необходимо избегать перегрева изделия, если требуется техника с длительным периодом непрерывной работы, лучше обращать внимание на профессиональные модели.
После эксплуатации надо дать приспособлению остыть, прежде чем укладывать его на хранение.
Сберегать девайс следует в сухом месте.

Посмотрите видео о ремонте фена — не включается
