Ионизатор воздуха для автомобиля своими руками

Требования по ГОСТу к ионизаторам

Ионизатор выделяет отрицательно заряженные частицы, которые измеряются в 1 см куб. Этот параметр называется концентрацией аэроионов и является базовым для ионизатора любого типа. По требованиям ГОСТ, определены минимально и максимально допустимые значения параметра. С ними можно ознакомиться в таблице:

Нормируемые показатели	Концентрация аэроионов	Коэффициент униполярности, y
Положительной полярности	Отрицательной полярности
Минимально допустимые	≥ 400	>600	0,4<=y <1,0
Максимально допустимые	< 50 000	≤ 50 000

Чтобы сохранить смысл ионизатора воздуха, стоит учесть, что показатель на расстоянии 1 м должен быть не меньше, нежели показатель естественной концентрации зарядов воздуха, то есть не менее 1 000 ион/см куб. В связи с этим целесообразно придерживаться показателя концентрации от 5 000 ион/см куб.

ГОСТом также определены требования к напряжению на излучателе, то есть на ионизирующем электроде. Измеряется оно в кВ. В случае бытовых ионизаторов воздуха данное напряжение должно находиться в коридоре 20-30 кВ.

Если же оно будет больше 30 кВ, то теряется смысл применения такого прибора, поскольку для стабильного образования ионов достаточно напряжения в 20 кВ. К тому же это чревато образованием искровых разрядов, способствующих выделению вредных для организма соединений, например, озона.

Схема ионизатора воздуха

Тем, кто желает сделать ионизатор воздуха своими руками стоит разобраться с тем, как устроен принцип работы приспособления, а также с его конструкцией.

Что касается принципа действия, он довольно прост: устройство пропускает через себя воздух, при этом заряжая молекулы кислорода аэроионами. Вследствие данного процесс в доме происходит улучшение качества воздуха, тем самым ионизатор положительно влияет на организм.

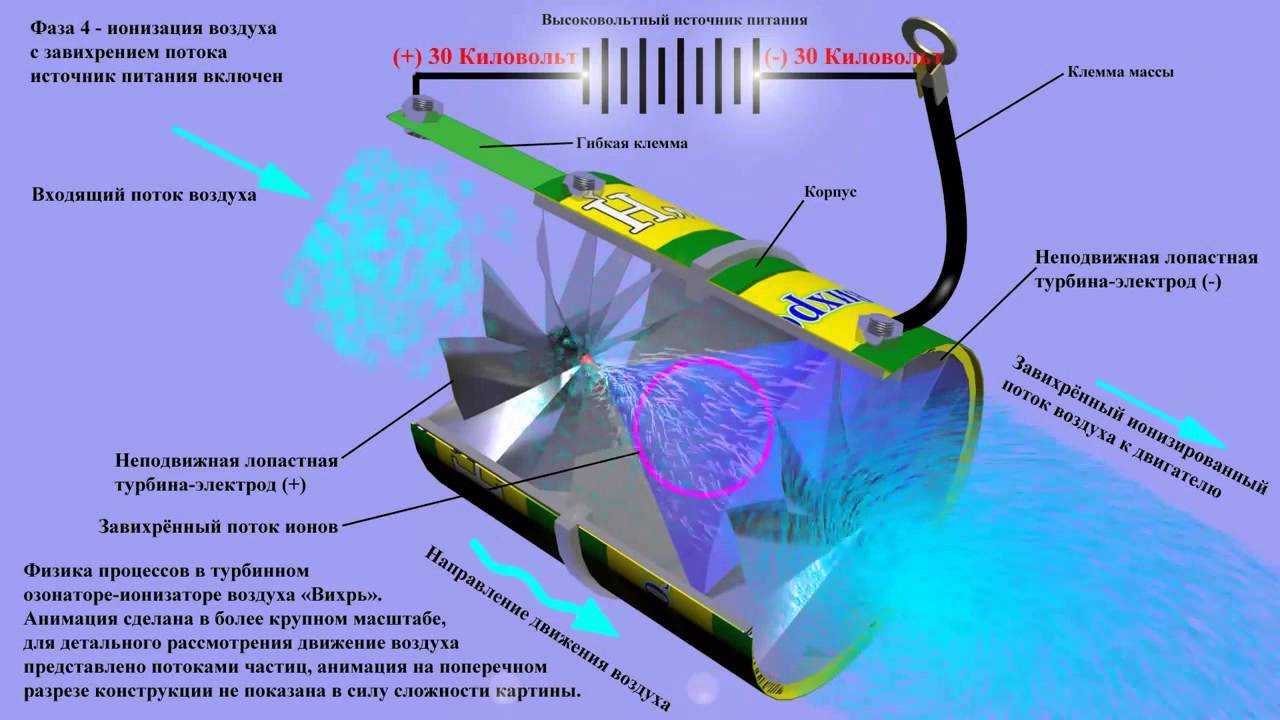

Проходя через коронный электрический заряд, который появляется вследствие подачи напряжения на электроды, частицы превращаются в отрицательно заряженные. В свою очередь, молекулы кислорода, микроорганизмы и частицы в воздухе получают отрицательный заряд. Чтобы воздух в квартире шел через коронный разряд все время, ионизатор необходимо обеспечить вентилятором.

Есть модели приборов, которые имеют фильтр в виде положительно заряжено пластины из металла. Так, частицы, присутствующие в атмосфере, проходя через приспособление, получают отрицательный заряд, а при выходе из него остаются на положительно заряженной пластине. Подобный фильтр чаще всего изготавливают съемным, чтобы его было проще чистить от скопившейся грязи.

Если говорить о самодельных устройствах, люстра Чижевского может оказаться наиболее эффективным приспособлением, чем те или иные фирменные модели. Проблема в том, что производители не всегда изготавливают приспособление верно. Зачастую, ошибка состоит в том, что напряжение на электроде недостаточное, в итоге человек приобретает абсолютно бесполезную вещь.

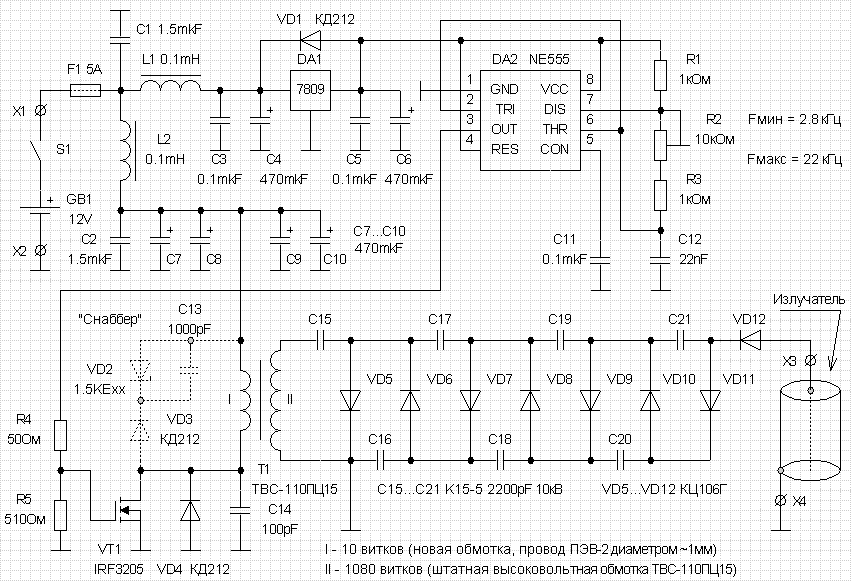

Для наглядности, предлагаем ознакомиться с одним из вариантов схемы ионизатора воздуха.

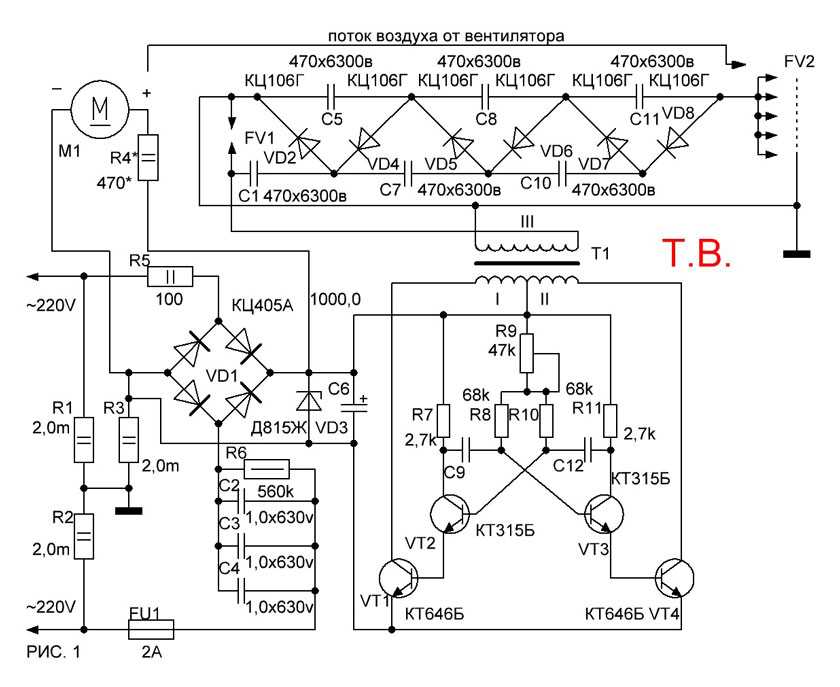

Схема работы

Настройка схемы

Если говорить о настройке прибора, осуществляется это лишь в том случае, если в момент сборки использовались другие радиодетали. Когда схему собирают с использованием указанных элементов, необходимости в настройке нет. Так, понадобится лишь включить приспособление в сеть.

Изготавливаем сам ионизатор

Для изготовления самодельного ионизатора воздуха, а именно люстры Чижевского, оптимальным вариантом станет взять для основы металлический обруч для занятия спортом.

На обруче закрепляют несколько частей проволоки (диаметр 0,7 – 1 мм) таким образом, чтобы благодаря ним получился прямой угол. При этом, проволоки должны немного провисать, очерчивая часть шара. К перекрестиям, которые образовались за счет проволоки, припаивают булавку из стали величиной 3 – 4 см. Булавки в данном случае станут выполнять задачу игл, с которых будет стекать заряд, захватываемый молекулами кислорода.

Люстру нужно подвесить на трех отрезках проволоки, которые будут сходиться. При этом указанные отрезки должны образовывать ребра трехгранной пирамиды с равносторонним основанием.

Подвесы вверху крепятся к небольшому кольцу, которое подвешивается на потолке благодаря рыболовной леске. Также к данному кольцу подсоединяют кабель, по которому подают напряжение.

Схема подключения

Сборка ионизатора воздуха своими руками

Предлагаем рассмотреть, как изготовить ионизатор в домашних условиях поэтапно.

В стенках контейнеров от «Киндера» проделываются крупные отверстия иглой.
Провод распускается на жилы, которые нужно завести в отверстия таким образом: через один контейнер проходит жила с положительной полярностью, через другой – с отрицательной.
Жилы обматывают изолентой.
Изолированные жилы соединяются.
С другой стороны жилы подсоединяются к контактам вилки. 6.Желательно снабдить приспособление корпусом (можно использовать любой коробок из жесткого материала).

Правила пользования

Любая техника имеет свои индивидуальные нюансы, поэтому надо тщательно изучить инструкцию по использованию, и рекомендуемые производителем правила надо строго выполнять:

Обработка салона производится только при плотно закрытых окнах.
После обработки проводят уборку с помощью влажной тряпки, потому что все вредные микроэлементы выпали на пол и другие части оборудования салона.
Перед включением устройства рекомендуется проветрить салон.
Лучше не оставаться внутри при включенном приборе большой производительности.
Корпус изделия при его расположении на торпеде нельзя загораживать другими предметами.
Устройство боится сырости и падений.
Пластины надо протирать влажной салфеткой, а фильтры периодически менять.
Мощные приборы могут вырабатывать озон в безопасных для здоровья количествах, именно он поглощает запахи и дым от сигарет. Лучше не присутствовать при его работе, а прогуляться на свежем воздухе, пока происходит санация салона.

Как видите, правил не так уж много, и выполнять их довольно несложно. Учитывая все требования, самыми подходящими для частого использования считаются миниатюрные ионизаторы, которые по виду напоминают свечи от двигателя, только яркой расцветки.

Польза и вред приборов

Ионизатор воздуха нужен для того, чтобы очищать воздух от пыли и бактерий. Прибор, вырабатывающий ионы, может как положительно сказываться на организме, так и отрицательно. Полезных эффектов, конечно, больше: улучшается самочувствие, укрепляется иммунитет, проходит усталость, исчезает общее напряжение, повышается настроение. Особенно ионизация полезна людям с астмой и бронхитом, так как увеличивается приток кислорода к тканям. Однако, очищая помещение от бактерий и спор, неприятных запахов и пыли, прибор создает дополнительные хлопоты для человека.

Рекомендуем ознакомиться: Внутренний блок в устройстве кондиционера — принцип работы и технические характеристики

После обработки жилища ионизатором следует сделать тщательную влажную уборку, чтобы убрать осевшую на мебель и стены пыль с различными вредными частицами и микробами. Если в доме есть домашние животные, желательно приобрести ионизатор, оснащенный счетчиком ионов

Будущим мамам нужно соблюдать осторожность при пользовании прибором ионизации воздуха

Пользу и вред он может принести самочувствию беременной женщины в зависимости от выбранного аппарата, так как у каждого из них могут быть свои противопоказания.

Перед приобретением надо обязательно посоветоваться с врачом, чтобы не навредить себе и будущему малышу. Для маленьких детей ионизированный воздух тоже полезен, но во время проведения процедуры их не должно быть в помещении, а через два часа нужно в комнате сделать влажную уборку. Что касается новорожденных детей, то для них лучше всего подойдет соляная лампа, не выделяющая озон. Комната очищается и наполняется ионами естественным образом. Ребенок лучше спит, организм оздоравливается.

Необходимо знать, что при частом применении ионизатора в комнате происходит накопление статического электричества, поэтому наличие счетчика на приборе обязательно. Ионизатор нельзя использовать для онкологических больных. Это связано с тем, что аэроионы содействуют обмену веществ, улучшают питание клеток, в том числе и больных тканей, что ведет к их росту. Также вредна ионизация после перенесенной операции и при различных воспалениях в организме. Воздух, насыщенный ионами, нежелателен и для больных с нервными расстройствами, а также при заболеваниях суставов.

Послесловие

После публикации этой статьи некоторые забеспокоились, что устройство также может генерировать озон. Однако принцип действия генератора озона немного отличается (хотя принцип коронного разряда остается прежним). За пару недель у меня работает этот агрегат, озона он, видимо, не вырабатывает (или он настолько мал, что я этого не знаю).

Также о разнице между ионизаторами и очистителями воздуха. Ионизатор не может служить заменой HEPA-фильтров, установленных в очистителях. Ионизаторы только помогают осаждать пыль из воздуха. Эти частицы остаются на полу. Он не улавливает частицы дыма, как это делает очиститель фильтров.

Сборка и проверка

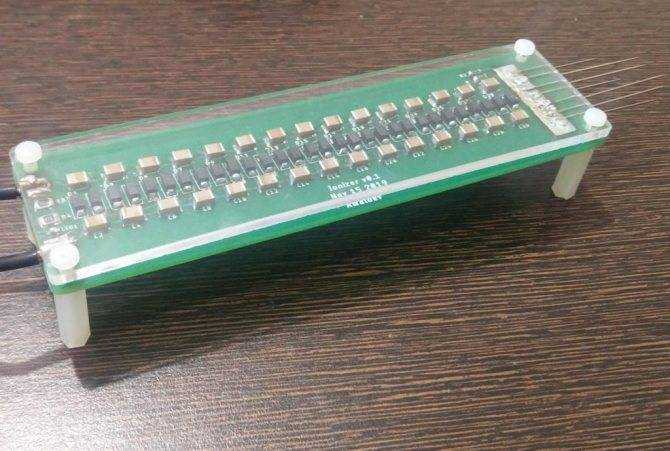

Вот, какая получилась плата у JLCPCB. Я выбрал отделку ENIG-RoHS, потому что она красивее. Но отделка HASL будет дешевле.

Пайка всех SMD-компонентов заняла у меня примерно час. В местном магазине я купил 2 метра провода и вилку для подсоединения к розетке. Узел на проводе я завязал, чтобы провод не вылезал из вилки.

Следующий шаг не обязательный, но я его очень рекомендую. Я обратился в фирму, где есть лазерная резка, взял с собой кусочек оргстекла толщиной 3 мм, и вырезал из него защитную крышку. Я рекомендую сделать такую – когда я тестировал плату, меня пару раз ощутимо ударило током, когда я случайно прикасался к конденсаторам. DXF-файл для резки тоже есть вместе со всеми файлами.

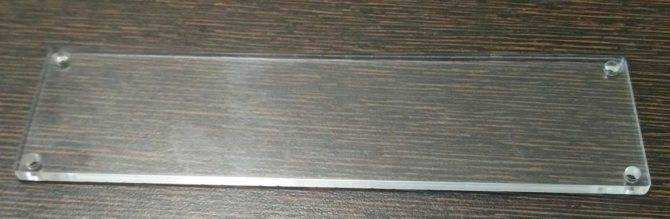

Я прикрутил крышку к плате при помощи пластиковых винтов М3 длиной 5 мм и сделал пластиковые ножки длиной 20 мм.

Я припаял семь иголок к выходной площадке. Чем больше, тем лучше. Разница в длине значения не имеет.

Пришло время включить устройство в розетку и проверить. Светодиод должен загореться, и в идеале устройство должно заработать.

По-быстрому проверить работоспособность можно, поднеся мокрые ладони к иголкам (только не касайтесь их!). Вы почувствуете движение холодного воздуха, идущего от иголок. Это идёт ионизация. Отрицательные ионы отталкиваются и постоянно летят в сторону от кончиков иголок.

Чтобы доказать, что устройство может заставлять выпадать в осадок дым и пылинки, я подготовил прозрачный кувшин, наполнил его дымом, и засунул в него устройство иголками внутрь. После включения устройства частицы дыма осели очень быстро.

https://www.instagram.com/p/B6pRxfXJ_jU/

На видео кажется, что дым рассеивается из-за дующего в кувшине воздуха. На самом деле, никакого сквозняка там нет – кувшин закрыт. Эффект возникает из-за отталкивания отрицательных ионов, и воздух очень быстро начинает циркулировать по кувшину.

Убедившись, что устройство работает, я подсоединил его к розетке и оставил работать. Оно должно рассеивать пыль вокруг себя без проблем. В идеале установить его рядом с окном, где дует сквозняк, чтобы устройство ионизировало всю проходящую мимо пыль. Я планирую поставить его так и оставить включённым.

Что насчёт энергопотребления? Оно весьма мало. Больше всего потребляет светодиод. Он забирает порядка 2 мА. За год устройство должно накрутить 230 В x 2 мА x 24 ч 365 д = 4 кВт*ч. У нас это будет стоить 4 рупии ($0,05) в год. Чтобы ещё сэкономить, можно просто убрать из схемы светодиод, тогда энергопотребление будет в 1000 раз меньше, и вряд ли его вообще можно будет заметить на счётчике.

Вот так мы и собрали ионизатор всего за $10. Надеюсь, он поможет уменьшить количество пыли, оседающей в ваших лёгких.

После того, как он поработает пару недель, вы заметите, что пыль начинает скапливаться вокруг него. Это нормально. Лучше она осядет там, чем вы будете её вдыхать.

Для США и стран, где напряжение равно 110 В, выходное напряжение будет меньшим (теоретически около 3 кВ), но ионизатор всё равно должен работать.

Что ещё можно улучшить в устройстве: заменить иголки на проводящие щётки из углеволокна. Чем больше у устройства острых концов, тем лучше ионизация. Если распределить острия по большой площади, то увеличиваются шансы ионизации большего объёма воздуха.
