Тэн для стиральной машины: как подобрать новый и самостоятельно провести замену

Зачем мы звали мастера?

Поискал в интернете: цены на этот ТЭН колебались от 400 до 900 руб. Затем я нашел инструкцию по замене. Вроде ничего сложного. Еще я подумал, что даже если это не ТЭН, замена новым лишней не будет.

Но тут жена, впечатленная выбитыми пробками и страшными фразами типа «короткое замыкание», стала настаивать на вызове мастера. Так она мне и сказала: «Пусть диагностику и ремонт делает профессионал». Нашла на каком-то сайте мастера с кучей положительных отзывов. Вызвали, ждем.

Забыл уточнить, что несмотря на то, что диагностика у всех бесплатная, это не совсем так. Бесплатна она только при ремонте. При отказе надо заплатить 500 руб. за вызов.

Мастер зашел и спросил: «Что случилось?». После нашего рассказа про пробки, мельком глянул на «больного» и тут же выдал диагноз: «Надо менять ТЭН или, если не хотите, платите 500 руб. и я пошел». Круто, ничего не скажешь — 500 руб. за минуту работы.

Я был готов оплатить диагностику, только если он докажет свой «диагноз». Пришлось ему разобрать машинку. Делается это и правда легко. Выкрутив ТЭН, он торжественно предъявил его нам. Элемент и вправду был сгоревшим.

Как правильно снять ТЭН со стиральной машины

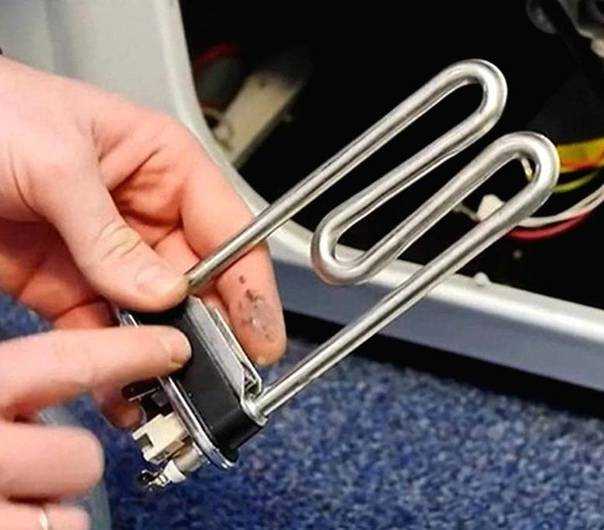

ТЭН – деталь стиральной машины, греющая воду для стирки. Обычно он расположен снизу бака, и его ключевая «особенность» – преждевременный и частый выход из строя.

Ни одна качественная стиралка, даже Бош или Дженерал Электрик, не защищена от перегорания нагревателя. Чтобы заменить испорченный элемент, стоит знать, как снять ТЭН со стиральной машины. Мы подробно расскажем об этом в наших инструкциях.

Причины поломки нагревателя

Если вы точно уверены в том, что вода при стирке не греется (вещи не отстирываются, на высокотемпературном режиме люк холодный), значит, в сбое виноват именно ТЭН. Хотя не исключена и поломка термодатчика.

Перед тем, как затеивать ремонт и снимать нагреватель и терморегулятор (который обычно встроен в ТЭН), стоит наверняка убедиться в его поломке. Причинами сбоя могут быть такие факторы:

• Длительный срок эксплуатации, частое пользование высокотемпературными режимами.
• Образование накипи на элементе из-за жесткой воды, что ведет к перегоранию детали.
• Поломка датчика температуры приводит к тому, что ТЭН не греет (в этом случае достаточно сменить датчик).
• Поломка программатора или электронной платы, блокирующих нагрев.

Как видите, заводской брак и нарушение условий эксплуатации – редкие причины выхода из строя элемента. Больше он зависит от качества воды, которая используется при стирке.

Если вы хотите обезопасить себя от подобных проблем в будущем, пользуйтесь специальными средствами, блокирующими оседание налета на трубчатом элементе.

Как достать ТЭН из стиральных машин разных марок

Чтобы вытащить ТЭН из стиралки, в первую очередь нужно разобраться, с какой стороны он расположен в вашей марке СМА. Наиболее распространенное положение – сзади стиральной машины, характерно для таких брендов, как LG, Индезит и Аристон, Ardo, Занусси, Канди и Атлант.

Если же вы обладатель стиралки такой марки, как Бош, Самсунг или Сименс, то вынуть ТЭН можно только спереди. Рассмотрим порядок действия для обоих случаев.

Действуйте так:

• Обесточьте машинку, слейте остатки воды, воспользовавшись дренажным фильтром.
• Открутите болты, фиксирующие заднюю панель корпуса СМА.
• Под барабаном вы увидите хвостовик нагревательной трубки.
• Запомните или сфотографируйте контакты, чтобы не перепутать полярность при установке новой детали.
• Отключите проводку.
• Найдите фиксирующий болт и выверните его (находится в центре хвостовика).
• Немного продавите крепеж внутрь, возьмитесь за ТЭН и потяните на себя. Если деталь не достается, тонкой отверткой подцепите уплотнитель.

• Прочистите отверстие, в котором была деталь, от мусора и остатков накипи.
• Установите новый ТЭН, не забыв подключить к нему датчик.
• Затяните крепления.
• Подсоедините контакты, соблюдая полярность.
• Чтобы убедить в том, что новый элемент исправен и все его соединения герметичны, протестируйте машинку, запустив поочередно стирку на разных температурных режимах.
• Установите на место заднюю крышку, работа окончена.

Если нужно достать ТЭН спереди

Работа идет следующим образом:

• Обесточьте машину-автомат.
• Отвинтите крепления верхней крышки, расположенные сзади СМ, и снимите переднюю крышку, потянув ее к себе и вверх.
• Достаньте кюветку для стиральных средств. За ней спрятаны саморезы, фиксирующие панель управления, которую также нужно снять.
• Снимите фальш-панель, скрывающую мусорный фильтр. Обычно панель удерживается обычными пластиковыми защелками.
• Используя тонкую отвертку, подцепите хомут уплотнителя на дверце машинки и, сняв крепление, заверните манжету в барабан.
• Чтобы случайно не оборвать провода блокиратора дверцы, отключите проводку или полностью демонтируйте УБЛ.
• Открутите болты, удерживающие фронтальную стенку, и, сдвинув ее немного вперед, снимите.

• Под баком будет виден хвостовик нагревательного элемента. Сфотографируйте контакты.
• Открутите гайку и вдавите болт внутрь.
• Достаньте ТЭН из паза.

Удалите из бака мусор и накипь, прежде чем установить новую деталь.

• Установка элемента и сборка СМА производится в обратном порядке.
• Не поленитесь протестировать машину, чтобы убедиться в успехе ремонтной операции.

Теперь вы знаете, как извлечь деталь, чтобы установить новые запчасти. А если вы не уверены в неисправности деталей, загляните в статью «Как проверить ТЭН стиральной машины».

Эти видео придут на помощь владельцам машинок любых марок:

Вам помогла статья?

Да Нет

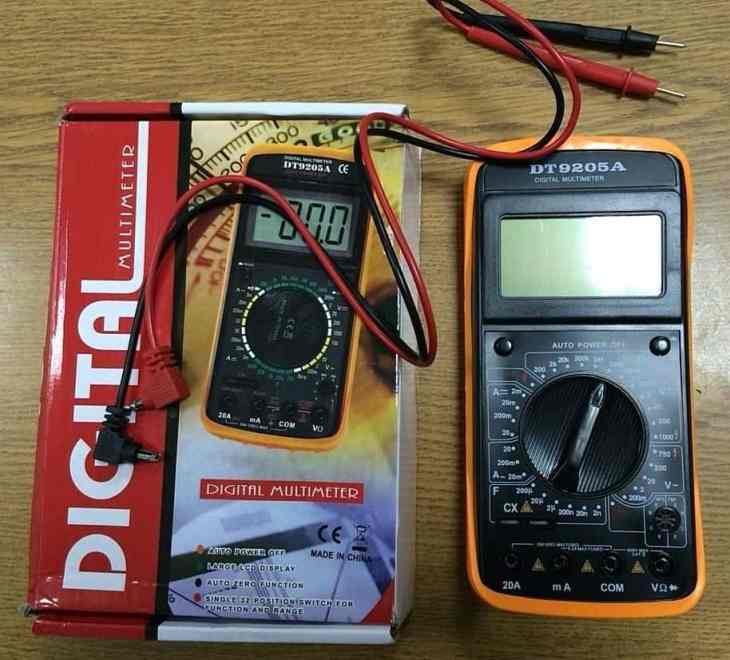

Проверка нагревателя тестером (мультиметром)

Если вы решили сами починить данную поломку и заменить тэн в стиральной машине своими руками, то для начала нужно определить, как к нему подобраться. Это очень просто и сделать это можно разными способами. Первый — это проверить тэн стиральной машины с прибором «мультиметр».

Во многих моделях стиральных машин он находится в задней части бака, но в некоторых моделях он может быть установлен спереди. На них проще проверить тэн мультиметром. Но в любом случае со стороны его установки имеется съёмная часть корпуса, передняя или задняя стенка, которую необходимо демонтировать для осуществления ремонта. После снятия панели мы увидим тэн в нижней части бака.

• Переписываем (или фотографируем) и снимаем клемы тэна;

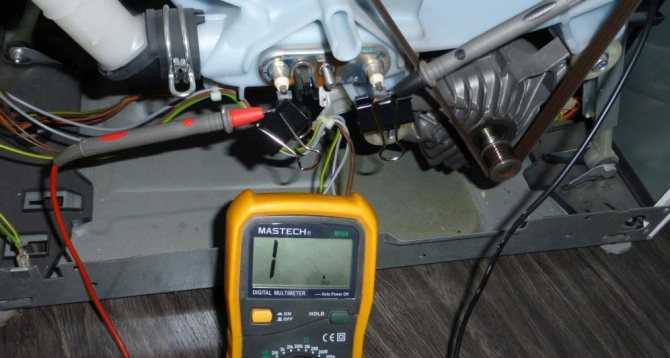

• Нужно необходимо прозвонить тэн. Переводим тестер на минимальные измерения сопротивления.
• Щупами мультиметра касаемся контактов тэна;
• Сопротивление тэна должно быть от 20 до 40 Ом (смотря какая мощность тэна);
• Проверка тэна на утечку. Одним щупом тестера касаемся одного из контактов, а вторым корпуса тена или гайки крепежа нагревателя.

При этом тестер следует перевести на максимальную величину сопротивления и он не должен показывать никакие значения, кроме единицы. Если величина показателей проверяемого нагревательного элемента машинки 1-5 МОм и ниже тен пробит на корпус.

Ослабляем гайку, а шпильку вводим вглубь. Вытащить тэн стиральной машины Самсунг нужно после снятия защитной панели контактов. Минусовой отвёрткой поддеваем флянец тена и тянем нагреватель наружу. Чистим посадочное гнездо и в обратном порядке производим установку нового тэна.

Для удаления остатков накипи с тена лучше сделать стирку в холостую, можно применить специальные средства для её очистки. В домашних условиях проверить тэн в стиральной машине также можно и контрольной лампочкой. Как проверить тэн на пробой и на работоспособность лампочкой знает каждый автомобилист.

Почему ТЭН ломается

Водонагреватель постоянно контактирует с водой, поэтому неудивительно, что именно она и является основной причиной его поломки. А точнее, растворенные в ней мельчайшие частицы солей и минералов, которые оседают на трубке и образуют известковый слой – накипь. Чем толще ее слой, тем хуже работает ТЭН.

В результате, нагревательному элементу приходится тратить намного больше электроэнергии, ведь греть теперь приходится не только металлическую оболочку, но и слой накипи. Нагрев воды начинает занимать больше времени, энергопотребление стиральной машины возрастает. В конце концов из-за повышенных нагрузок и нарушения теплопроводности спираль внутри водонагревателя перегорает.

Накипь может спровоцировать и другую опасную ситуацию – пробивание ТЭНа на корпус. Это когда вы дотрагиваетесь до работающей стиралки, а она бьёт током. В результате нередко срабатывает УЗО, и машинка отключается. Происходит это из-за повреждений оболочки, через которые к нагревательному элементу просачивается вода.

Шаг

• Если вы заметили один из вышеперечисленных признаков, то он может запросто свидетельствовать о том, что нагревательный элемент нуждается в замене. Чтобы убедиться окончательно, нужно проверить его фактическую работоспособность. Если ТЭН окажется рабочим, то причина явно в другом узле, например:
  • произошёл обрыв деталей или их короткое замыкание. В результате этого стиральная машина может совсем перестать работать или может включаться на непродолжительное время и вновь отключаться;
  • неисправность в цепи питания нагревательного элемента. В этом случае стиральная машина спокойно работает, но найти поломку будет трудно. Кстати, один из главных симптомов выхода из строя именно цепи питания выглядит так: очень долгая стирка, превышающая заданное время в выбранном режиме стирки и/или зависания в процессе стирки;
  • неисправность прессостата стиральной машины. Такая деталь имеет специальный датчик, который контролирует набор воды в стиральную машину. Если устройство работает, то и вода набирается до нужного уровня, после чего на модуль управления подаётся сигнал о необходимости включения нагревательного элемента. Если же стиральная машина эксплуатируется много лет, то вполне возможно, что датчики, отвечающие за уровень воды, могут загрязниться и не подавать сигнал о том, что нужно запускать нагрев. Оптимальное решение — выполнить чистку прессостата СМА, после чего вновь попробовать включить машинку. Высока вероятность, что после этой процедуры она будет работать почти идеально.

Внимательно тестируем деталь

Чтобы точно знать необходима ли замена нагревательного элемента, нужно в первую очередь проверить его работоспособность. Для этих целей используется мультиметр. Для проведения соответствующей проверки нужно произвести отсоединение проводки и убрать датчик температуры. Далее на мультиметре устанавливаем режим, который будет измерять сопротивление оборудования. Прибор ставится на 200Ом, клеммы нагревателя подключаются к «крокодилам» мультиметра.

Когда ТЭН работает на должном уровне, то на мультиметре уровень сопротивления будет колебаться в районе 26Ом – 28Ом. В случае отклонения показаний в любую сторону – нагревательный элемент сломался. Нулевые показатели также показывают его нерабочее состояние.

В случае, когда мультиметр определил исправность работы ТЭНа, это вовсе не означает, что и вся система стиральной машинки Атлант работает на должном уровне. В трубках располагается диэлектрик, и вполне возможно, что он переместился на сам корпус. Теперь необходимо провести тестирование нагревательного элемента на пробой в самом корпусе. Для этих целей переводим мультиметр в положение зуммер

Для определения правильности всех действий, нужно обратить внимание на лампочку и систему прибора, которая должна издать особый звук. Если тестер не издает каких-либо звуков, то система работает на должном уровне

Когда есть звук, значит, пора менять нагреватель.

Производим замену

Причин, по которым ТЭН быстро выходит из строя, несколько. В первую очередь это жесткая вода. Содержащиеся в ней примеси оседают на трубчатом нагревателе, нарушая его теплопроводность. Также приводят к поломке скачки напряжения в сети и частый запуск высокотемпературных программ стирки.

Чтобы проверить и, при необходимости, заменить ТЭН, придется частично разобрать корпус машинки. У некоторых «фронталок» нагреватель установлен спереди бака. В таком случае нужно снимать верхнюю и фронтальную панель корпуса. У «вертикалок» элемент расположен сбоку – достаточно будет убрать левую или правую стенку.

У большинства стиральных машин с фронтальным типом загрузки ТЭН стоит в задней части бака. Чтобы получить доступ к нему, достаточно просто снять тыльную панель или открыть технический люк (в зависимости от модели автомата). Также может потребоваться скинуть ремень привода со шкива.

Дальнейшие действия будут такими:

• отодвиньте машинку от стены, осмотрите ее заднюю стенку;
• шуруповертом открутите все болтики, имеющиеся по периметру сервисного люка. Также можно сделать это обычной отверткой;
• уберите заднюю «техническую» панель;
• отыщите ТЭН – он находится с левой стороны, сразу под баком машинки-автомат;
• сфотографируйте схему подключения проводки к нагревателю;
• отсоедините все провода и клеммы питания от ТЭНа;
• отцепите фишку датчика температуры от нагревателя;
• с помощью головки на 10 открутите гайку, фиксирующую деталь;
• вдавите центральный болт внутрь, чтобы он туда «провалился»;

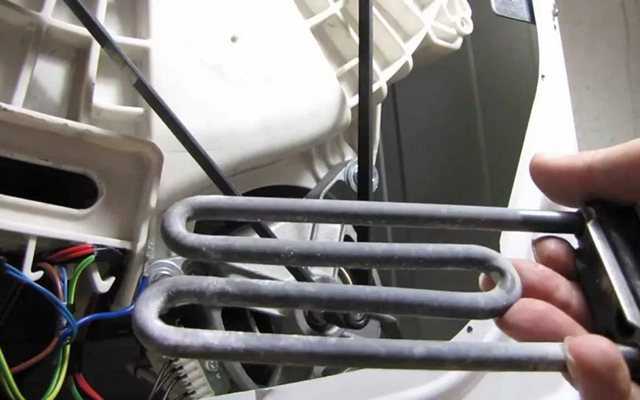

• ухватитесь за ТЭН и аккуратными, раскачивающими движениями достаньте нагревательный элемент из «гнезда».

Если ТЭН «туго» выходит из «гнезда», залейте в щель чуть-чуть жидкости для мытья посуды. За счет этого скольжение резинового уплотнителя улучшится и вытащить нагреватель будет проще.

Почистив посадочное место, можно ставить новый трубчатый нагреватель. Закрепляется он в машинке той же гайкой

Важно затягивать крепеж не слишком сильно, иначе можно добиться деформации манжеты ТЭНа. После этого к детали подключаются все снятые клеммы

Лучше ориентироваться на сделанное фото, чтобы ничего не перепутать. Далее останется поставить обратно панель сервисного люка, зафиксировать ее саморезами и запустить высокотемпературную программу стирки, чтобы проверить машинку.

Узнать, действительно ли демонтированный ТЭН сломан, можно с помощью мультиметра. Необходимо перевести тестер в режим омметра и приложить щупы прибора к контактам нагревателя. Исправный элемент, мощностью 1,8-1,9 кВт, должен выдавать сопротивление в пределах 25-30 Ом.

Если на экране мультиметра отобразится ноль, единица или бесконечно большое число, ТЭН придется заменить. Ремонту нагреватель не подлежит, поэтому необходимо купить новую запчасть. Когда деталь выдала сопротивление в пределах нормы, проверьте ее на пробой. Переведите мультиметр в режим зуммера и приложите первый щуп к клемме ТЭНа, второй – к корпусу элемента. «Пищащий» тестер расскажет о неисправности трубчатого нагревателя.

Как найти неисправность?

Трубчатый нагреватель находится в стиральных машинках Samsung на фланце. Здесь располагается и предохранитель. В большинстве моделей от данного производителя ТЭН следует искать за передней панелью. Такое расположение потребует существенных усилий при разборке, однако заменить деталь при отказе от работы можно полностью самостоятельно.

Понять, что ТЭН не работает, можно по ряду причин.

• Плохое качество стирки при использовании качественного стирального средства и при правильном выборе режима.
• При стирке стекло на дверце стирального агрегата не нагревается. Однако проверять это необходимо только спустя 20 минут от начала процесса. Также стоит учитывать, что в режиме полоскания машинка воду не нагревает.
• В процессе работы стиральной машинки существенно снижается расход электроэнергии. Проверить данную причину можно, но весьма непростым способом. Сперва необходимо отключить все электропотребители, кроме стирального устройства. Затем следует записать показания электросчетчика до включения машинки. По окончании полного цикла стирки сравнить их с получившимися значениями. В среднем за одну стирку расходуется 1 кВт. Однако если стирка проводилась без нагрева воды, то данный показатель будет составлять от 200 до 300 Вт. При получении таких значений можно смело менять неисправный нагревательный элемент на новый.

Как проверить ТЭН стиральной машины

Если при прикосновении к стеклу загрузочного люка или верхней крышке (для машин с вертикальной загрузкой) обнаруживается, что вода на режимах подразумевающих ее нагрев холодная, причиной может быть неисправность ТЭНа. Также бывает, что стиральная машина не производит полоскание и отжим белья и сигнализирует об ошибке аварийным миганием всех лампочек. В этих случаях необходимо проверить нагревательный элемент на работоспособность. Самым верным способом проверки является измерение сопротивления при помощи мультиметра.

Для того, чтобы измерения дали результат, необходимо произвести не сложные вычисления и найти расчетное сопротивление ТЭНа используя формулу:

R=U²/P где:

R – сопротивление в Ом;

U – напряжение сети в В;

P – мощность нагревательного элемента Вт.

Если в маркировке ТЭНа или паспорте к стиральной машине указана мощность 1800 Вт, то получаем

R=220²/1800=26,8 Ом.

Получив расчетное сопротивление 26,8 Ом, приступаем к проверке нагревательного элемента. Для точности измерений отключаем ТЭН от всех проводов. Переводим мультиметр в режим измерения сопротивления на диапазон 200 Ом. Прикладываем щупы прибора к крайним контактам и смотрим на показания прибора. Если показания близки к расчетной цифре, причина отсутствия нагрева воды не в нагревательном элементе и его замена не требуется. Если на дисплее мультиметра «ноль» — это говорит о внутреннем коротком замыкании, и ТЭН подлежит замене. Если прибор показывает «единицу» или «бесконечность» — произошел обрыв токопроводящей нити, и в этом случае ТЭН необходимо заменить новым.

Кроме того, с помощью мультиметра необходимо проверить нагревательный элемент на пробой на корпус. Для этого в мультиметре предусмотрен режим «прозвонки». Если в этом режиме оба щупа прибора замкнуть между собой, издается характерный звук и загорается световая индикация. Для проверки прибор переводим в этот режим и одним щупом касаемся одной из клемм ТЭНа, а другим трубчатого корпуса. Звук прибора и загорание индикатора оповестят о пробое на корпус. В этом случае также необходима замена нагревательного элемента.

Если проверка нагревательного элемента подтвердила его исправность, демонтировать его не стоит. Среди причин вызывающих отсутствие нагрева воды могут быть также:

• неисправное реле ТЭНа, отвечающее за подачу на него напряжения;
• неисправность термостата или термодатчика;
• нарушение работы электронного модуля.

Можно ли заменить тен самостоятельно

Если в стиральной машинке сгорел ТЭН, то вполне возможно заменить его самостоятельно, не прибегая к дорогостоящим услугам специалистов.

Для выполнения работ понадобятся:

• Гаечные ключи;
• Пассатижи (или плоскогубцы);
• Отвертки;
• Омметр;
• Молоток.

Для извлечения сгоревшего нагревательного элемента вначале нужно определить, где он находится и как его достать. Если нет инструкции, то необходимо провести визуальный осмотр машины. Чаще всего, ТЭНы располагаются сзади прибора, за его задней крышкой.

В некоторых моделях его прикрывает небольшой люк. В таком случае не придется демонтировать всю крышку. Если же ТЭНа не оказалось сзади, то предстоит снимать декоративную переднюю панель, что потребует особого внимания и аккуратности. Такое расположение встречается у стиральных машинок-автоматов, таких как Индезит, Ардо, Атлант и Бош. Но начать лучше с задней крышки.

Выполнение работ:

• Отключить машину от питания. Ни в коем случае не ремонтировать прибор под напряжением;
• Слить полностью воду через сливную систему;
• Демонтировать заднюю крышку.

Сняв заднюю крышку, обнаружить ТЭН можно внизу бака. У нагревателя могут быть две, либо три специальных клеммы, к которым подключаются провода. Если есть средняя клемма, то чаще она зелено-желтого цвета и служит для подключения провода заземления.

Для демонтажа ТЭНа следует отключить все провода от клемм, при этом запомнив их расположение (лучше сфотографировать, чтобы не забыть потом какой провод, к какой клемме подключается).

С помощью омметра нужно проверить сгорел ТЭН или нет. У перегоревшего нагревателя, прибор показывает десятки или бесконечность Ом, в то время, как у рабочего показатель колеблется между всего несколькими делениями омметра.

Между заземляющей клеммой и клеммами питания, омметр должен показать на самом пределе обрыв. Если такого нет, то на лицо короткое замыкание на корпус стиральной машинки и менять ТЭН нужно однозначно.

Нагреватель крепится с помощью шпильки с гайкой, установленной в центральной части его основания. Чтобы его снять, нужно открутить гайку (не до самого конца!) и аккуратными ударами молотка вдавить шпильку внутрь. Лучше использовать резиновый молоток, но можно и обычный, используя в качестве прокладки пластик или деревянную дощечку.

После этого, ТЭН можно вытащить. Частый случай, когда нагреватель прикипает к поверхности, тогда его нужно поддеть отверткой и ей же извлечь резиновую прокладку, предварительно аккуратно поддев ее, чтобы она не сломалась.

В зависимости от того, как выглядит ТЭН, принимается решение оставить его или заменить. Если его поверхность покрыта большим слоем накипи, то никакого смысла очищать, ее нет. Непокрытая особым составом, поверхность нагревателя, покроется накипью очень быстро, и ТЭН будет постоянно перегорать. В таком случае проще заменить нагреватель и систематически проводить профилактику, чтобы помешать образованию накипи в будущем.

Обратно ТЭН устанавливается в противоположном порядке, при этом его нужно установить ровно, не перекосив, а гайку затянуть плотно, но не слишком сильно, чтобы не раздавить прокладку и не испортить резьбовое соединение.

После установки нового ТЭН рекомендуется сразу же провести стирку и убедиться, что нагреватель работает исправно. После этого можно вернуть на место заднюю крышку и протереть машинку.

Как понять, что ТЭН вышел из строя?

Узнать, что вышел из строя именно трубчатый нагреватель, «новичку» не совсем просто. Современные машинки имеют сложное устройство, и отсутствие нагрева воды может указывать не только на поломку ТЭНа, но и на неисправность температурного датчика, выгорание полупроводников или дорожек на плате управления. Чтобы точно определить неполадку, придется выполнить диагностику стиралки. Догадаться о поломке трубчатого нагревателя можно по ряду признаков:

• машинка не греет воду до заданного градуса. Необходимо проследить, как работает автомат на программе, например, «Хлопок 60». Периодически трогайте стекло люка – если оно на протяжении всего цикла так и остается холодным – можно заподозрить неполадки с ТЭНом;
• стиралка выдает код неисправности спустя несколько минут после начала цикла. Современные машинки-автомат оснащены системой самодиагностики, и, если на дисплее высвечивается ошибка, сразу посмотрите ее расшифровку. Возможно, агрегат как раз указывает на поломку ТЭНа;
• машина-автомат бьется током. Пробой на корпус – очень опасная ситуация. Когда трубчатый элемент находится уже в «плачевном» состоянии, он может представлять угрозу здоровью пользователей. Поэтому, если касаясь стиралки, вы чувствуете ощутимые покалывания, сразу обесточьте технику и приступите к проверке внутренних деталей;
• неприятный запах, исходящий от техники. Когда к корпусу трубчатого элемента пригорает порошок или посторонний предмет, провалившийся в бак, ТЭН начинает противно пахнуть. Этот признак также может указывать на проблемы с нагревателем;

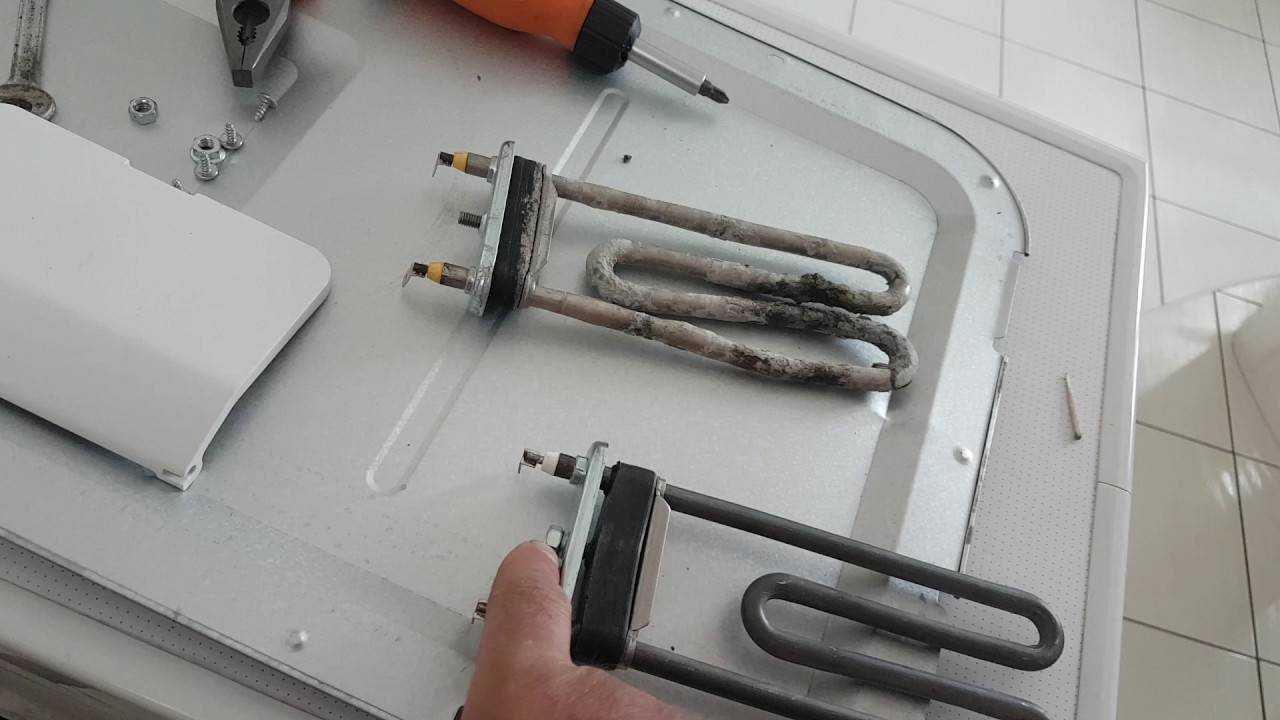

• толстый слой налета на детали. Если, достав нагреватель из корпуса, вы обнаружили, что он выглядит «непрезентабельно» – покрыт накипью и имеет следы нагара, затягивать с заменой не стоит. Однако сначала протестируйте ТЭН с помощью мультиметра – если он в порядке, поможет основательная чистка элемента.

Заметив один из описанных признаков, лучше сразу проверить ТЭН. Все же он выходит из строя чаще, чем температурный датчик или модуль управления. Что делать, и где искать нагревательный элемент в машинке-автомат, разберем более подробно.

Как проверить ТЭН

После того, как было определено расположение ТЭНа, необходимо прозвонить ТЭН на целостность. Перед тем как проверить нагревательный элемент, многие специалисты рекомендуют его снять. Однако в этом нет необходимости. Достаточно отсоединить провода от нагревательного элемента и прозвонить его. Для этого необходимо открутить все гайки при помощи отвертки или же ключа. Чтобы прозвонить мультиметром нагревательный элемент, следует его обесточить и отключить от электросети. Прибор, предназначенный для определения сопротивления, следует перевести на отметку в 200 Ом. Концы мультиметра необходимо приложить к клеммам ТЭНа.

• Если нагревательный элемент исправен, то устройство покажет значение, которое будет приближено к расчетному.
• Если же на экране показана цифра 1, то это указывает на обрыв, произошедший внутри ТЭНа. В данном случае требуется замена ТЭНа.
• Если же на дисплее показано 0, то произошло замыкание внутри нагревательного элемента. Исправить подобную поломку можно только заменой детали.

Возможные неисправности ТЭНов

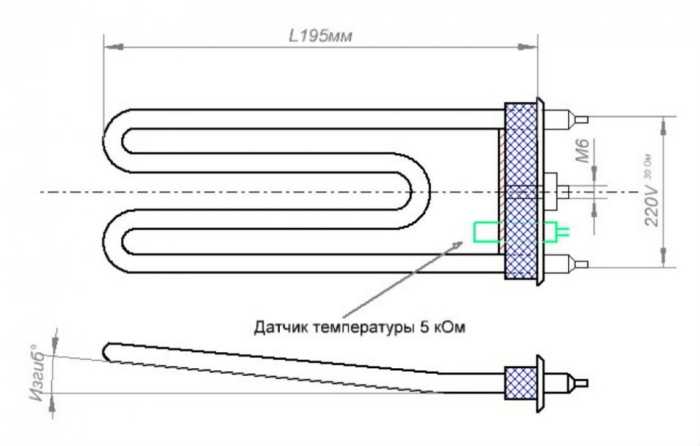

Проблемы могут быть связаны и с наполнителем трубки. По центру ТЭНа спираль удерживается за счет того, что трубка плотно забита кварцевым песком. Однако при плохом уплотнении наполнителя или его недостаточности спираль смещается в сторону и может прикасаться к поверхности трубки.

Однако ТЭН не потеряет работоспособности, и любой нагревательный прибор продолжит работать, если прикосновение спирали будет лишь в одной точке, а в квартирной электропроводке нет подключения заземляющего провода и УЗО. Правда, нельзя не учитывать при этом, что при наличии у оборудования металлического корпуса есть вероятность попадания на него фазы. Соответственно, возникает вероятность поражения током человека, если он прикоснется к данному корпусу.

Но ТЭН полностью выйдет из строя, если техника заземлена, но не сработает автомат защиты. Ведь спираль будет при этом укорочена, а выделяемая мощность в результате значительно возрастет. Это приведет к тому, что металлическая нить просто расплавится.

Также спираль мгновенно перегорит, если есть прикосновение к поверхности трубки более чем в двух местах, заземление и УЗО отсутствуют, а автоматический выключатель не успеет сработать.

Если обобщить все сказанное выше, то неисправности ТЭНов могут быть двух типов:

— обрыв (расплавление) нихромовой спирали, — ее короткое замыкание на трубчатую оболочку из металла.

Как снять ТЭН со стиральной машины

ТЭНы в СМА крепятся при помощи уплотнительной прокладки, которая расширяется после ее поджатия гайкой. Для замены ТЕНа нужно выполнить следующие действия:

1. Отсоединить провода питания, сняв клеммы с выводов нагревателя. Если на фланце элемента установлен датчик температуры, то необходимо его отключить и демонтировать заземляющий проводник.
2. Открутить на 4-5 оборотов гайку, расположенную на шпильке посередине фланца.
3. Вдавить шпильку внутрь барабана. Это ослабит уплотнительный узел. Применять молоток для этого не надо.
4. Извлечь нагреватель из бака. Если достать ТЭН не удалось, то его нужно покачивающими движениями сдвинуть с места, а затем потянуть на себя.

Чрезмерных усилий для демонтажа элемента прилагать не надо, т.к. можно повредить посадочное место, а это приведет к появлению течи. После того как вытащили ТЭН, можно извлечь температурный датчик. У него нет крепления, а герметичность достигается плотной посадкой в уплотнительной резине.

Как осмотреть ТЭН?

Узнать, в каком состоянии нагревательный элемент вашей «вертикалки», очень просто. Не нужно даже разбирать корпус стиральной машины. Расскажем, как быстро осмотреть ТЭН на примере автомата Whirlpool. Для начала необходимо поднять верхнюю крышку и открыть створки барабана. Снизу есть ревизионное окно – сквозь него можно заглянуть «внутрь» машинки и увидеть ТЭН. Бункер нужно закрыть и прокрутить так, чтобы наш «лючок» оказался сверху, и с ним удобнее было работать.

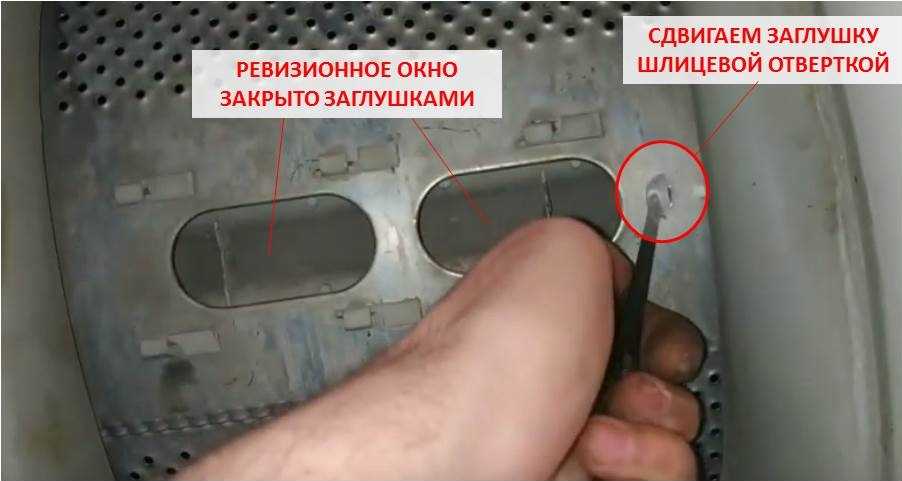

Чтобы открыть ревизионное окно, «вооружитесь» шлицевой отверткой. Сбоку имеется заглушка, которую нужно сдвинуть вправо. Тогда защелки сработают, пазы соскочат и пластиковая «створка» отойдет. Не нужно удерживать ее, пусть она падает в барабан. Окошко открыто – останется снова провернуть барабан, раскрыть его створки, вытащить упавшую внутрь заглушку. Теперь через отверстия можно оценить состояние ТЭНа. При необходимости, вооружитесь фонариком.

Сквозь ревизионное окно будет видно, покрыт ли трубчатый нагреватель накипью, имеются ли на нем следы нагара. Если ТЭН в «плачевном» состоянии, лучше демонтировать его и проверить. Понять, какую боковую стенку «вертикалки» убирать, чтобы получить доступ к контактам нагревателя, очень просто – также посмотрите в ревизионное окошко. Будет видно, с какой стороны расположена проводка и крепежный винт.

Как проверить

Для начала нужно обесточить прибор.

Затем отсоединяем шланг подачи воды и слива. Снимаем заднюю крышку.

Тэн, как правило, располагается в нижней части бака. Ремень привода снимать не нужно, он нам мешать не будет.

Средний провод – это провод заземления. Провода по краям – питание. Тоненькие синие провода идут к датчику температуры.

Прежде, чем приступать к замене, нужно наверняка убедиться, что проблема именно в тэне, а не в датчике, потому что изредка случается и такое.

Нам понадобится тестер. К сожалению, проверить без прибора тэн не удастся. Сперва нужно измерить сопротивление. Нормальное сопротивление рабочего тэна колеблется от 20 до 30 Ом, в зависимости от мощности.

Выставляем тестер в режим омметра, отсоединяем все провода от тэна.

Прикладываем щупы тестера к клеммам питания тэна.

Если прибор показал цифру в пределах 20 – 30 Ом, значит с тэном все в порядке и из строя вышел датчик, либо проблема в управляющем блоке. Однако следует проверить тэн на наличие пробоя на корпусе.

Для этого переключаем прибор в режим зуммера. Касаемся одним щупом заземляющей клеммы, а вторым поочередно клемм питания. Если раздастся пищащий звук, значит, имеет место быть пробой и тэн подлежит замене. Если пробоя нет, то как уже говорилось, проблема в датчике, либо в плате управления.

Ремонтом автоматики должен заниматься квалифицированный специалист.
В таком случае рекомендуется обратиться в сервисный центр.

Если прибор показал 1, значит в тэне обрыв спирали, то есть он сгорел.

Если прибор показал 0, значит внутри тэна короткое замыкание. В обеих ситуациях необходима замена тэна.

Что касается проверки датчика. Тут можно выяснить проблему методом исключения. Если с тэном все в порядке, то цепляем провода питания и заземления на место, а провода датчика отсоединяем и замыкаем между собой.

Совет мастера:
желательно обмотать соединения проводов изолентой.

Если тэн заработал, значит, проблема в датчике и необходимо просто его заменить.

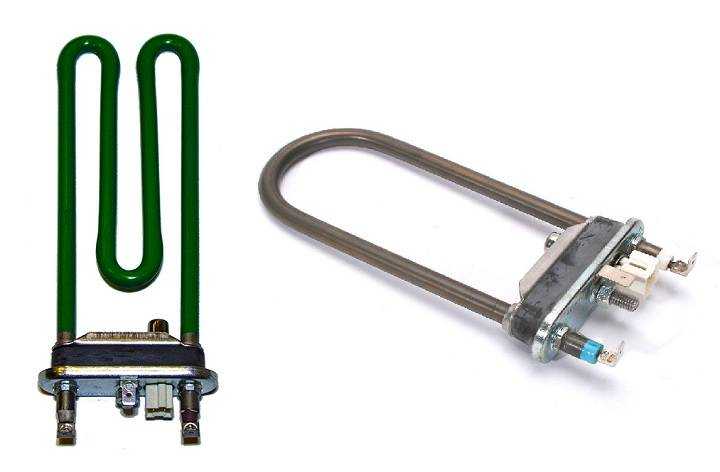

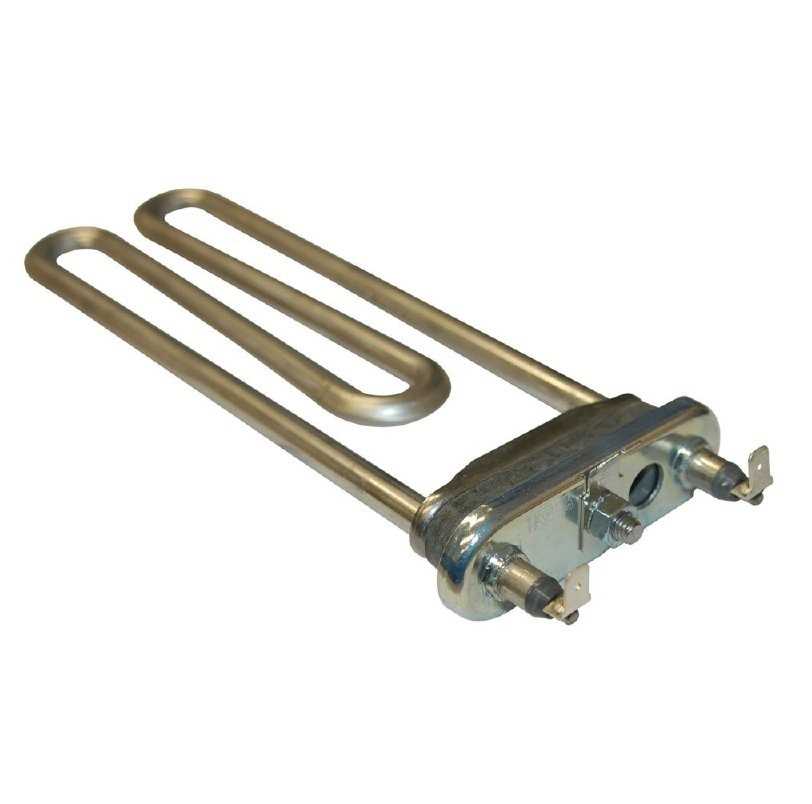

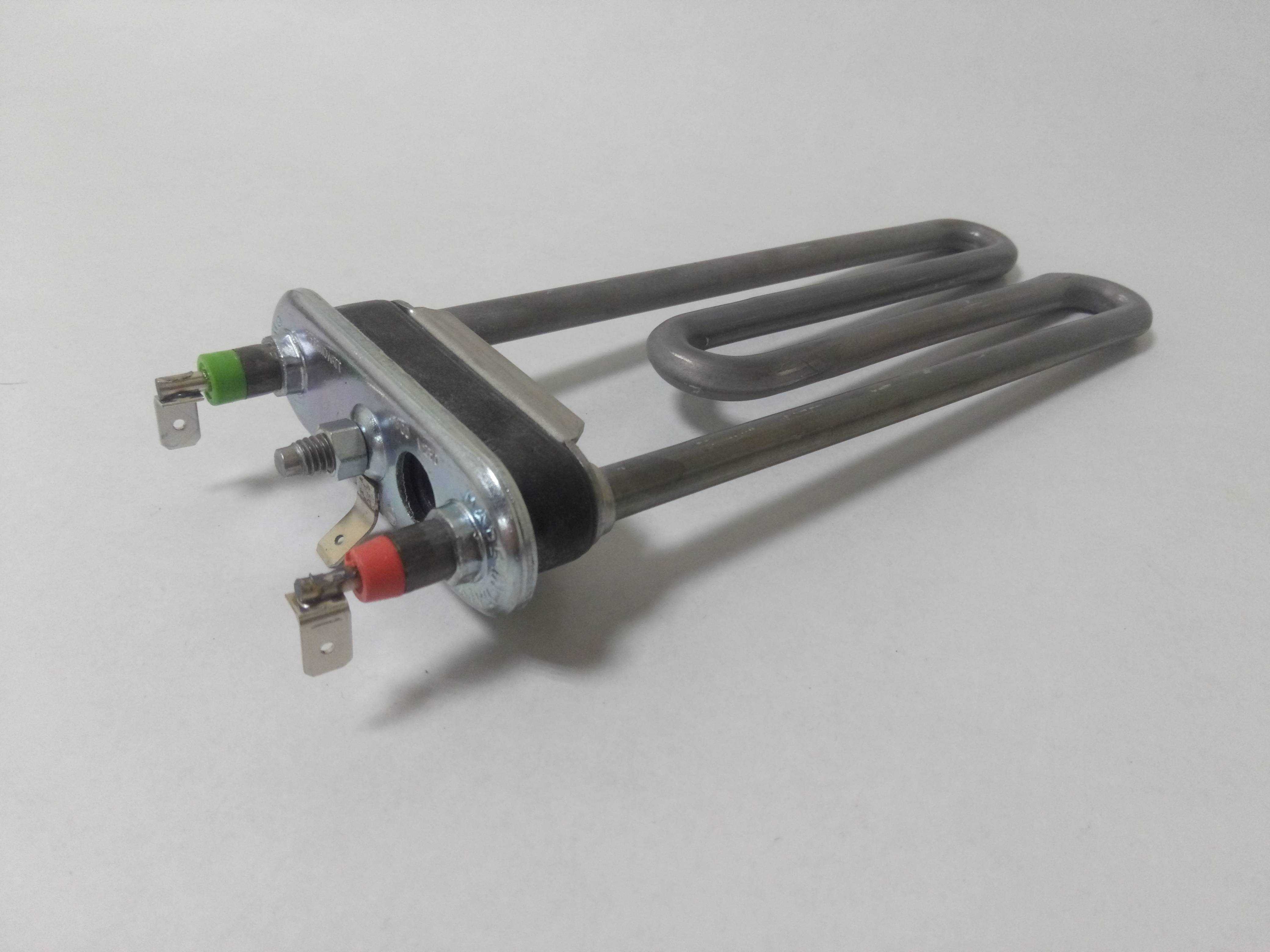

Тэн, конечно, желательно тоже вынуть и произвести чистку от накипи.

Лучше всего замочить на несколько часов в кипятке с добавлением средства от накипи. Также подойдет раствор лимонной кислоты. Как вынуть тэн описано ниже.
