Как заземлить стиральную машину

Опасные варианты заземления

Существует несколько способов заземления которыми не стоит прибегать, если не уверены, что сделаете все правильно.

Заземление дедовским способом

Самый простой способ создать заземление – это подсоединить один конец провода к корпусу стиральной машинки с помощью болта на задней стенке.

Второй конец провода прикрутить к водопроводной или отопительной трубе, зачистив место контакта. Подобный способ действенный и вполне работоспособный, но имеет свои недостатки:

• он небезопасен – даже соседи, прикоснувшись к стояку, могут «почувствовать» на себе действие электрического тока;
• использование труб в роли проводников заземления стимулирует разрушительные процессы, на стенках интенсивно образуются трещины, что может привести к затоплению объекта.

Такой вариант решения проблемы является запрещенным правилами электробезопасности.

Соединение с нулем в розетке

В целях экономии некоторые электрики не пробрасывают провод PE от заземляющей шины, а закорачивают с проводом N проводники перемычкой непосредственно в розетке, делать это запрещено!

Система заземления соединяет корпус стиральной машинки с «землей», позволяет уберечь от поломки «электронную начинку» изделий.

Благодаря нормализации работы сетевого ВЧ фильтра по цепи «корпус» → «земля», предусмотренной производителями изделий. И обезопасить пользователей, что актуально при эксплуатации агрегата во влажном помещении.

В случае нарушения изоляции проводки стиральной машины, на корпусе может оказаться 220 В, так что одного прикосновения достаточно, чтобы человека хорошенько потрясло, а это вообще прямая угроза здоровью и жизни.

Кроме того, заземление поможет при скачках напряжении и при попадании заряда молнии в трансформатор или антенну на крыше здания. Вот почему грамотное подключение стиральной машины с заземлением необходимо – это безопасность для вас и вашей техники.

Основные способы заземления стиралки

Если подключение проводится в квартире либо доме с электроснабжением в три провода (нулевой, фазный и заземляющий проводник), то нет необходимости в каких-либо дополнительных электромонтажных работах.

В большинстве помещений смонтирована устаревшая схема электроразводки из двух проводников. И вопрос о том, как заземлить стиральную машину, если нет заземления, возникает у каждого, кто задумывается о безопасности членов своей семьи.

Формально эксплуатация стирального устройства, как CANDY RO4 1274DXH5\1-S, в такой ситуации возможна, но гарантии при аварийном замыкании фазы на внешние детали прибора ни один из производителей не даст.

Читайте: Как работает стиральная машина

Как заземлить стиралку в ванной

Распространены несколько вариантов заземления стиральной машины в ванной, причем некоторые из них довольно спорны:

1. Подсоединение кабеля, идущего от обшивки стиралки к системам водоснабжения, газоснабжения, подачи тепла либо армирующим элементам конструкции стен. Способ чреват коррозией металла в месте подключения, а при пробое на кожух агрегата под напряжением в 220 Вольт окажется весь стояк. К тому же, после замены на нижерасположенных этажах старых коммуникаций на пластиковые, установленное заземление стиралки в квартире теряет смысл.
2. Метод выравнивания потенциалов. Подключение заземляющего контакта на вилке машинки, например, Beko WRE6512BWWPT, ко всем металлическим коммуникациям в помещении. При пробое фазы на проводящие делали машинки происходит выравнивание потенциалов и при одномоментном прикосновении к ней и трубам ощущается довольно неприятное, но не смертельное пощипывание. Но при этом разряд теперь будут ощущать не только владельцы неисправной машины, но и их соседи.
3. Способ защитного зануления. При этом от выделенной для машинки розетки с тремя клемами («евророзетки») дополнительно протягивается одножильный кабель, который крепится к корпусу электрощитка отдельным (!) болтом или шиной.

Третья схема часто встречается в новостройках, но требует регулярного надзора и обслуживания. При пробое фазы на корпус зануление превращает его в короткое замыкание с последующим срабатыванием устройства защиты и отключением поврежденного оборудования от сети

Причем важно именно проведение провода к щиту, а не подсоединение непосредственно в розетку ввиду практически тотального износа сетей и риска отгорания рабочего нуля в щитке или подвальном помещении

Самый эффективный способ заземления

Напрашивается вывод, что ни один из описанных способов не даст стопроцентной гарантии безопасности. Более того, жизнь обитателя многоквартирного дома напрямую зависит от добросовестности сотрудников коммунальных служб и творческого подхода соседей к монтажу.

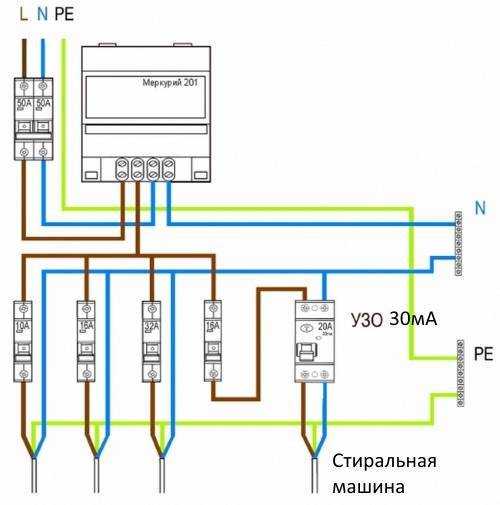

Правильным решением будет дополнение смонтированного контура заземления аппаратом, производящим аварийное выключение:

• выделенный автомат в электрощите;
• устройство защитного выключения (УЗО), установленное рядом с машинкой.

Рекомендуем: 7 секретов использования бытовых приборов

Необходимо устанавливать только те модели УЗО, которые изготовители создали специально для стиральных машин, например, для Gorenje W7523/S1.

Заземление своими руками

В ванной комнате

Ванная — наиболее распространённый вариант места установки стиральной машины. В данной комнате зачастую находится большое количество проводящих электрический ток приборов, особо выделяется смеситель.

При случайном прикосновении одновременно к нему и стиральной машине — последует неизбежный удар электричеством. В таком случае заземление должно уравнять ток устройств благодаря проводу из металла.

Розетка

На кухне

Также популярным вариантом для установки стиральной машины является кухня. В плане электроприборов, это место даже больше обставлено ими. Ещё большую опасность представляют газовые печи, ведь при замыкании и отсутствии какого-либо воздействия, может произойти пожар.

Если это произойдёт в ванной комнате, то огонь не взорвёт печь, а скорость его распространения будет невелика. Учитывая вышесказанное, необходимо правильно установить стиральную машину, и в обязательном порядке смонтировать автоматический выключатель или провести заземление через электрощит.

Выключаете из розетки стиралку?

О-да!Нет

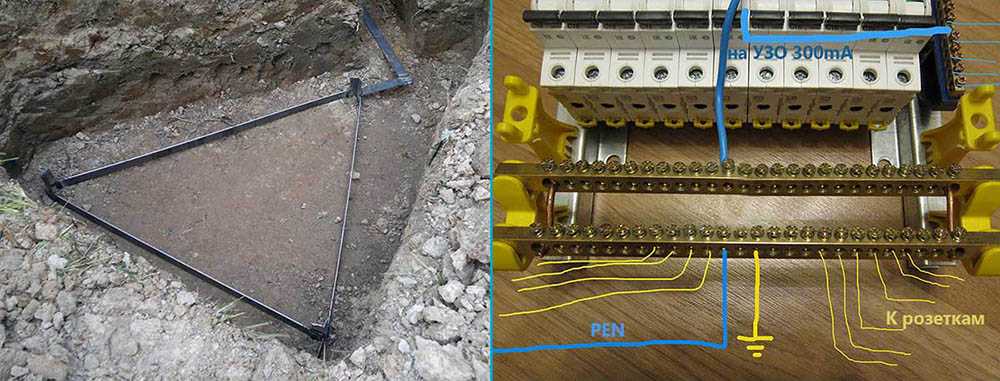

Делаем заземление в частном доме

Если у вас собственный дом, где нет отдельного заземления, то вопрос как заземлить новую стиральную машину решается весьма просто. Свой дом — это отдельная крепость, где каждый хозяин может делать все, что ему захочется, но не в нарушении существующих нормативов ГОСТ. Перед тем как начинать работы, обязательно проконсультируйтесь с действующим электриком из числа знакомых или соседей, можно пригласить его из ЖЭКа.

Внутреннюю проводку надо делать аналогично вышеописанным вариантам, а подключение осуществлять на свой личный электрический щиток. Частный дом имеет ряд преимуществ в организации заземления своими руками, место вокруг дома принадлежит вам и никто не будет против установки новой конструкции.

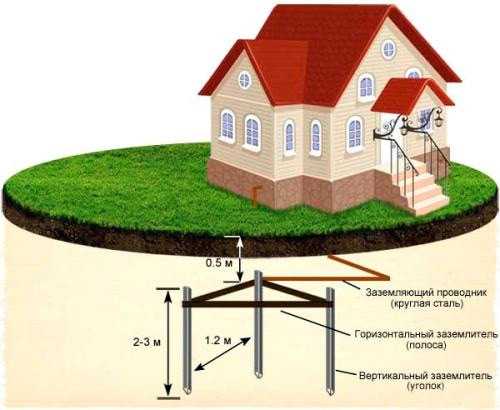

Вот подробные действия как сделать заземление своими руками:

1. Готовим три отрезка старой водопроводной трубы длиной 1,5 м — максимальная длина должна быть не менее глубины, на которую промерзает грунт в зимний период.
2. Один конец заостряем, сделав конический спил, затем сверлим отверстие диаметром 5—10 мм на высоте одной трети от нижнего конца.
3. Выкапываем яму глубиной до 60 см и шириной 1,5х1,5 м.
4. Вбиваем трубы на расстоянии 1,2 м друг от друга в виде треугольника таким образом, чтобы верхний конец был на 15 см выше дна ямы.
5. Берем уголок или арматуру, разрезаем на три части, замер делаем по концам забитых труб и соединяем всю конструкцию в единое целое.
6. К верхней части привариваем заземляющий провод, идущий от электрического щита, расположенного в доме.
7. Этот провод, сделанный из металлической проволоки крупного сечения (не менее 0,5 см), подключаем к шине PE.

Заземление всей электрической домашней сети сделано, засыпаем яму и укладываем дерн на место, габариты обозначаем любым удобным способом.

В заключение еще один небольшой совет: лучше раз сделать надежное и правильное заземление, чем потом сетовать, что не уберегли дорогую бытовую технику, и она перегорела.

Как можно решить проблему

Существует несколько способов, позволяющих заземлить стиральную машинку в квартире и доме:

• соединение корпуса к водопроводу и канализации или батареям отопления;
• вывод отдельной розетки, подключенной к электрическому щитку с заземлением;
• создание системы уравнивания потенциалов бытовых приборов;
• подключение устройства защитного отключения;
• создание собственного контура заземления (в частном домовладении).

Стоит сразу отметить, что первый вариант является рабочим и действенным, но имеет ряд существенных недостатков. Дело в том, что если замкнуть заземляющий провод на трубу с водой, то через некоторое время она прохудится, рискуя затопить соседей снизу. То же самое касается и батарей отопления и канализационных труб. Так что от такого способа лучше отказаться.

Более грамотно будет подключиться к распределительному щитку, который есть в каждом многоквартирном доме. Можно сделать отдельную розетку для стиральной машины, пробросив от щитка трехжильный провод. Ошибки в этом случае могут заключаться в том, что люди часто путают понятия заземления и рабочего нуля. Нельзя сажать заземляющий провод на ноль. Здесь главное не перепутать и подключить каждую жилу к соответствующей шине, иначе можно получить короткое замыкание со всеми вытекающими последствиями. Как вариант, можно прокинуть медный провод только от шины заземления и железно «посадить» его на корпус стиральной машинки. Но первый вариант является более эстетичным и правильным.

При применении защитного автоматического отключения питания должна быть выполнена основная система уравнивания потенциалов в соответствии с 1.7.82 ПУЭ, а при необходимости также дополнительная система уравнивания потенциалов в соответствии с 1.7.83 ПУЭ (см. Главу 1.7 ПУЭ).

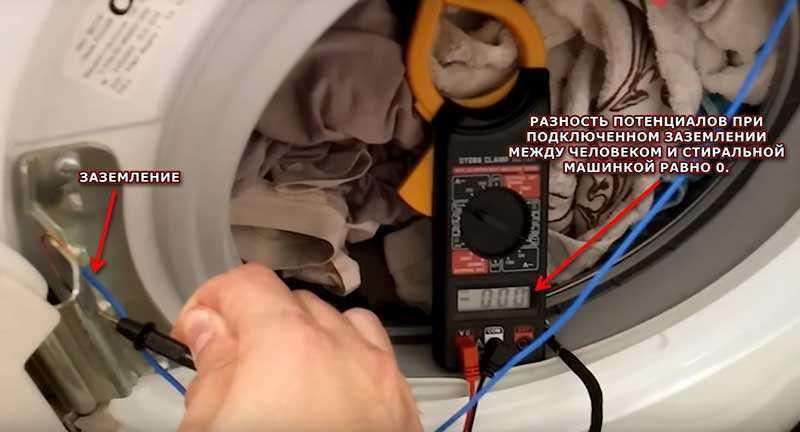

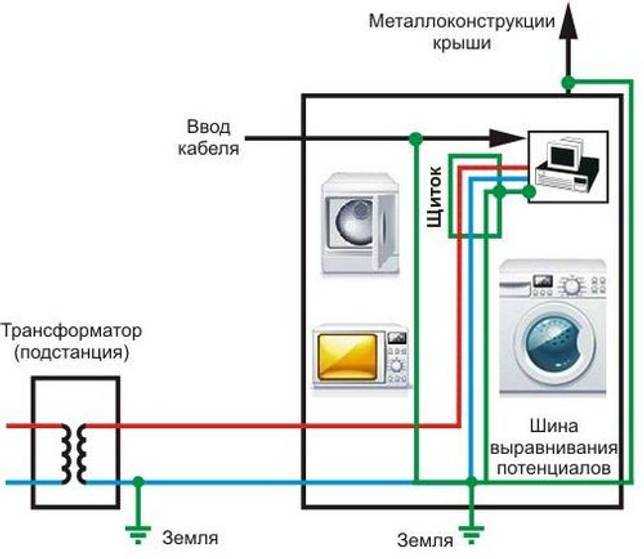

Принцип работы системы уравнивания потенциалов состоит в том, что корпусы всех металлических бытовых электроприборов и узлов, включая стиральную машину, соединяются между собой токопроводящими проводниками. В этом случае потенциал равномерно распределяется между ними, и по принципу наименьшего сопротивления будет миновать тело человека. Эта схема достаточно проста и ее вполне можно сделать самостоятельно.

Также выходом из ситуации, если нет заземления или если провод двухжильный может послужить подключение так называемого УЗО, то есть устройства защитного отключения. Принцип его работы основывается на более высокой чувствительности к токам утечки и более быстром срабатывании относительно защитных автоматов. Это устройство спасло много жизней. Так как при пробое на корпус машины УЗО фиксирует изменение значения токов в фазном и нулевом проводниках, и из-за изменения наведенных магнитных потоков в сердечнике незамедлительно срабатывает.

Этот вариант является на данный момент самым распространенным и безопасным среди всех вышеперечисленных. К тому же он полностью соответствует всем требованиям и правилам электробезопасности.

В случае, если требуется выполнить заземление не только машинки, но и частного дома, в котором двухпроводная электрическая схема, требуется сделать собственный контур, к которому можно будет подключить заземляющий проводник и протянуть его до вводного щитка. Для этого возле дома нужно будет выкопать канаву в виде равностороннего треугольника, каждая сторона которого должна быть длиной не меньше трех метров и глубиной около пятидесяти см. Одна из вершин должна быть направлена в сторону дома, как показано на фото ниже:

Затем по вершинам в землю забиваются металлические штыри, длиной по 3 м каждый, которые обвариваются между собой металлической полосой. После этого нужно от получившегося контура прорыть канавку под кабель, который с ним соединяется и идет к щитку. Естественно, все это нужно засыпать грунтом. Вот, собственно, заземление частного дома и готово.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, в чем опасность, когда отсутствует заземление стиральной машинки:

В заключение хотелось бы отметить, что сделать заземление стиральной машины своими руками можно (при условии, что они растут из нужных мест), благо в интернете существует множество фото и видео по данной тематике. Однако, все же, нужно помнить, что электрический ток не прощает невнимательность. Поэтому, если есть какие-то сомнения, то лучше обратиться к специалисту.

Будет полезно прочитать:

• Как подключить стиральную машину
• Как выбрать УЗО для квартиры
• Причины поражения электрическим током

Заземление стиральной машины в двухпроводной схеме электропитания

Так как заземлять стиральную машину, если нет заземления. В трехпроводной схеме электропитания TN — S, где в электропроводке присутствует защитный проводник PE всё понятно.

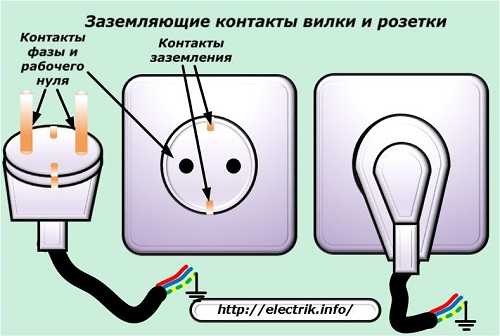

В розетке уже установлено заземление, и для подключения стиральной машины достаточно подключить вилку к розетке. А как быть с электросетью TN — C, где защитное заземление отсутствует. Подключить стиральную машину как есть, тоже не выход из положения. Этим вы подвергаете поражению током своих близких, при неисправной технике.

Вот несколько вариантов подключения бытовой техники, которыми не редко пользуются, хотя некоторые из них не безопасны.

1. В качестве заземления используют водопроводную металлическую трубу или трубы отопления. Этот вариант опасен тем, что при пробое изоляции фазного провода на корпус, под напряжением окажется водопровод. При таком способе заземления могут пострадать соседи.

Как происходит поражение электрическим током человека при нарушении изоляции провода

2. Способ выравнивания потенциалов используют при небольшой утечке тока, когда корпус находится под небольшим потенциалом. При касании человеком корпуса прибора и токопроводящих металлических частей водопровода, батарей отопления, ощущается небольшое пощипывание. Нерадивые электрики соединяют все корпуса бытовой техники между собой, и замыкает на водопроводную трубу.

Подключение стиральной машины с заземлением

Это способ аналогичен первому, и повторять его не рекомендуется, так как он опасен для жизни человека. Тем более что ваш сосед по дому может заменить участок металлической трубы на полиэтиленовую, тогда труба останется без заземления, и вы сами можете пострадать.

3. Можно попробовать еще один схожий вариант. В некоторых квартирах можно найти не заделанную арматуру, торчащую из стены или выступающую металлическую закладную. В этой закладной или арматуре можно просверлить отверстие и нарезать подходящую резьбу. Используют такое соединение как заземление.

Здесь опять остаются вопросы, как соединяется эта арматура с землей, имеет ли она соединение с водопроводом и трубами отопления. Какое сопротивление заземления имеет арматуры. Проверка сопротивления мегомметром с трубами водопровода показала в моем случае несколько десятков ом, т. е. прямого соединения с водопроводом нет.

Напряжение фаза — арматура такое же, как и сетевое, с точностью до десятых вольт. Можно попробовать использовать арматуру как проводник заземления совместно с устройством защиты УЗО. Если использовать УЗО в двухпроводной схеме без заземления проводника, тогда в случае пробоя фазы на корпус и при касании корпуса произойдет утечка тока через человека и пол. УЗО сработает.

Подключение стиральной машины без заземления

То есть, чтобы сработало УЗО и отключилась сеть, нужно прикоснуться к корпусу бытового прибора. Через тело человека потечет ток хоть и небольшой (ток утечки УЗО 30 мА). А теперь посмотрим, что произойдет, если в качестве заземления использовать арматуру многоквартирного дома.

При пробое изоляции фазного провода на корпус произойдет утечка тока, но уже не через человека, а через заземление (арматуру). Отключится сеть. Даже если арматура дома соединена с водопроводом, УЗО отключает сеть мгновенно и соседи также не пострадают.

4. Способ защитного зануления тоже имеет недостатки. Провод зануления можно взять с электрощита на лестничной площадке. Рабочий ноль электрощита в двухпроводной схеме соединен через болт с корпусом электрощита. Этот рабочий ноль можно завести в квартиру и провести как заземляющий проводник на все розетки квартиры.

Зануление розетки стиральной машины

Зануление обычно используют в промышленных установках, но иногда и в домовых сетях в качестве заземления. Нельзя занулять средний вывод розетки перемычкой от рабочего нуля. В случае обгорания нуля в общедомовом электрощите, вы останетесь без заземления. Будет работать только УЗО.

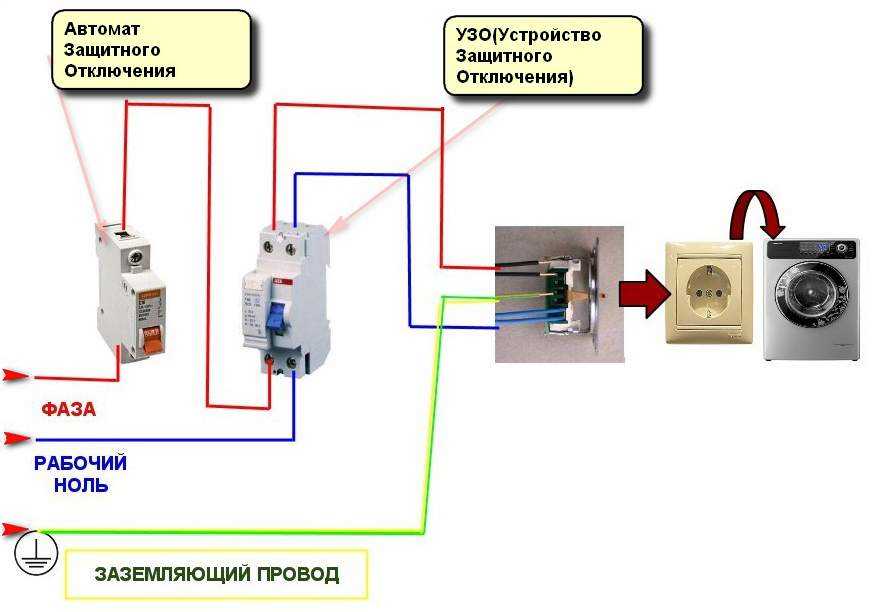

УЗО нужно ставить для стиральной машины на ток утечки 30 мА обязательно для всех случаев подключения стиральной машины. Идеальным вариантом для двухпроводной сети TN — С — это сделать свое заземление. Единственно неудобство такого заземления — это нужно пару раз в месяц в зависимости от сырости почвы поливать всю конструкцию соленой водой.

Контур заземления своими руками

Выбирать подходящий вариант заземления стиральной машины только вам. И мой вам совет! Не подвергайте опасности своих родных и соседей!

Какие ошибки совершаются при выполнении работы?

Главное – правильно представлять, по какому маршруту движется ток, начиная от трансформаторной подстанции, и заканчивая потребителем.

Следует запомнить и то, как устроен путь в обратном направлении. Требуется учитывать важные нюансы вроде способов, с которыми образуются защитные PE нули, и рабочие нули N.

Разделение PEN проводников

Принцип создания защитного, а так же рабочего проводников может выполняться разными методами:

1. На оборудовании низковольтного типа. Используется питающая подстанция на 0,4 кВт, а так же система TN-​S.
2. На контуре заземления у многоэтажного здания. Предполагается переоборудование с использованием схемы TN-​C-​S.

Первый способ предполагает, что имеется пять жил у кабеля, идущего от ТП. Это два проводника, заземляющий и нулевой, а так же три фазы. Во втором случае проводника целых четыре, поскольку система PEN идёт в нерасщеплённом виде.

Зануление бытовых приборов и существующие опасности

Если используется схема, приведённая выше, рабочий и защитный проводники объединяются на ГЗШ. Это обозначение главной шины при заземлении. Учитывая подобную схему, пользователи часто допускают ошибки, когда подключают бытовые приборы.

Возможность сэкономить на прокладке одной жилы появляется при выполнении следующих условий:

• Владелец дома или квартиры не тянет от вводного шнура проводник PE.
• Защитный контакт розетки объединяется с рабочим нулём.

Потенциал нуля изначально присутствует в системе. Потому сразу появляется короткое замыкание, которое отключается благодаря автоматическому прибору. Данный принцип использовался, когда в распоряжении у мастеров были только старые инструментов, у корпуса которых отсутствовала изоляция.

Сейчас метод зануления считается ошибочным, и тому есть свои причины:

1. Провода и кабели отключаются, когда ремонтируется квартира, либо проверяются электрические схемы. На практике концы фазы и нуля довольно часто путаются друг с другом. После этого приборы сохраняют практически прежнюю работоспособность, но на корпусе оказывается уже потенциал фазы, а не ноль.
2. Спутать очерёдность между нулём и фазой легко, если вилка вынимается из розетки, а спустя какое-​то время повторно вставляется.

В обоих случаях, перечисленных выше, ток будет проходить через человеческое тело. Это происходит всякий раз, когда пользователи одновременно прикасаются к стиральной машине и крану, батареям, другим подобным конструкциям.

Случайные заземлители и их подключение: сложности

От дополнительного подключения к контуру земли можно отказаться, если покупатель является владельцем квартир с трёхпроводной системой. Зато те, кому доступен только двухпроводной вариант, должны серьёзно задуматься об этом вопросе.

Что в данном случае может представлять опасность?

• Отсутствие гарантии того, что нормальный контакт с землёй обеспечен, и что он является постоянным.
• Опасный потенциал появляется во время аварий на коммуникационных сетях.
• Система заземления многоэтажного дома может быть нарушена при использовании самодельных схем. Ведь появляются цепочки отвода электричества, которые изначально не были предусмотрены. Потому требуется внимательно провести перерасчёт.

Отсутствие заземляющего провода: какая опасность?

Когда в доме появляется стиральная машинка, надо позаботиться и о её безопасности. Если подключение будет неправильным, есть вероятность пострадать от удара током.

Это способствует тому, что чувствительная электроника выходит из строя раньше времени. Починка и замена потом осуществляются с некоторыми сложностями, требуют дополнительных затрат.

Большая часть выпускаемых моделей электроники рассчитана на эксплуатацию совместно с трёхпроводной сетью, состоящей из нескольких компонентов:

1. Нулевой проводник.
2. Фазовый проводник.
3. Заземляющий проводник.

В старых домах или хрущёвках мы чаще всего видим использование только двух проводников. Стиральные машины оборудуются специальными фильтрами, призванными блокировать нежелательные скачки по частоте тока. Блокировка включается, как только превышается показатель в 50 Гц.

Если есть такой фильтр, и используется двухпроводная проводка, 110-​Вольтное остаточное напряжение образуется на поверхности корпуса. Из-​за постоянного высокого уровня влажности вероятность поражения током только увеличивается, о чём так же всегда стоит помнить.

Заземляем стиральную машинку в квартире

Способ подключения стиральной машины в квартире многоэтажного дома зависит от года возведения объекта. Если дом построен недавно и относится к категории новостроек, найти заземленную шинку в щитке не составит проблем.

Более того, многие дома строятся с учетом в каждую квартиру, а провода проложены с тремя жилами.

На бытовой технике (стиральной машинке, микроволновой печи и другом оборудовании) предусмотрен провод с тремя жилами, поэтому безопасность гарантирована.

Если здание возведено до 1990 года, стоит внимательно изучить щиток на факт наличия заземляющей шинки.

В вопросе заземления стиральной машины имеется два пути — сделать работу своими руками или воспользоваться услугами электрика.

При самостоятельном подключении алгоритм действий такой:

• Установить в щитке две шины — нулевую и заземления. К ним будут подключаться провода, которые пойдут в квартиру к приборам освещения и бытовой технике.
• Протянуть от подъездного щитка до стиральной машинки кабель с тремя медными жилами сечением от 2,5 кв. мм. Подключение провода осуществляется так. Сначала синий провод («ноль») подключения к шкале N, а после красный провод (фаза) проходит через автоматический выключатель, УЗО и направляется к счетчику электроэнергии. «Землю» (сине-желтый проводник) требуется подвести к шине заземления. Запрещается объединять заземление и рабочий ноль.

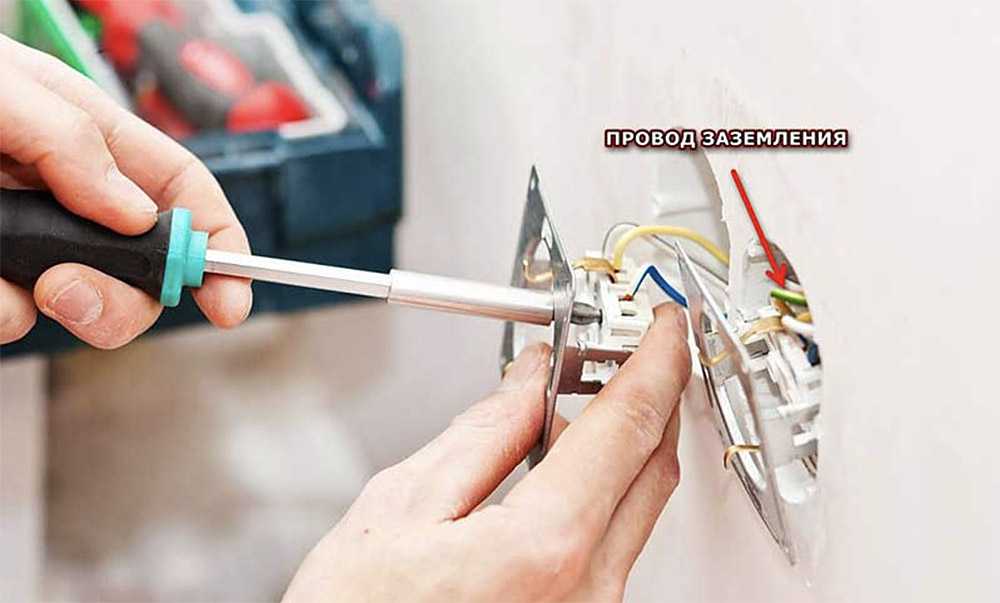

Далее остается поставить розетку и подключить ее. Для этого требуется розетка, индикаторная отвертка, пассатижи, кабель с тремя жилами, ножик и розетка, имеющая заземляющий вывод. Если рассмотренный комплекс работ кажется сложным, стоит доверить работу мастеру.

БОЛЬШЕ ЧИТАЙТЕ: Как установить розетку в ванной комнате.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как выбрать сплит-систему для квартиры и дома

Создание заземления частного дома

Владельцам частных домов, недостаточно одного подсоединения к щитку, требуется создать саму систему. Необходимо выполнить несколько операций:

1. Определяется глубина промерзания почвы. Подбираются три трубы, соответствующей длины. Обычно она составляет 1,5-3 метра в районах с умеренным климатом.
2. Одна сторона подготовленной трубы делается острой.
3. На нижней части отмеряется третья часть от общей длины. Просверливаются отверстия, диаметром, не превышающим один сантиметр.
4. Подготавливается яма. Ее глубина делается в пределах 50 сантиметров.
5. Трубы забивают в яму с шагом 1,5 метра. Выступание трубы над поверхностью должно составлять 10-15 сантиметров.
6. Трубы соединяют арматурой. Получается треугольник, который фиксируется сваркой.
7. Заземляющий провод приваривают к арматуре и выводят в помещение.
8. Провод крепят к специальной шине РЕ, чтобы обеспечить заземление всего дома.

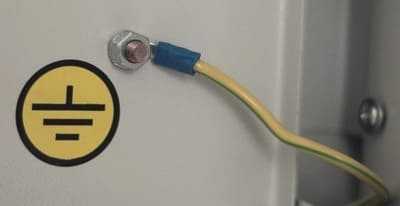

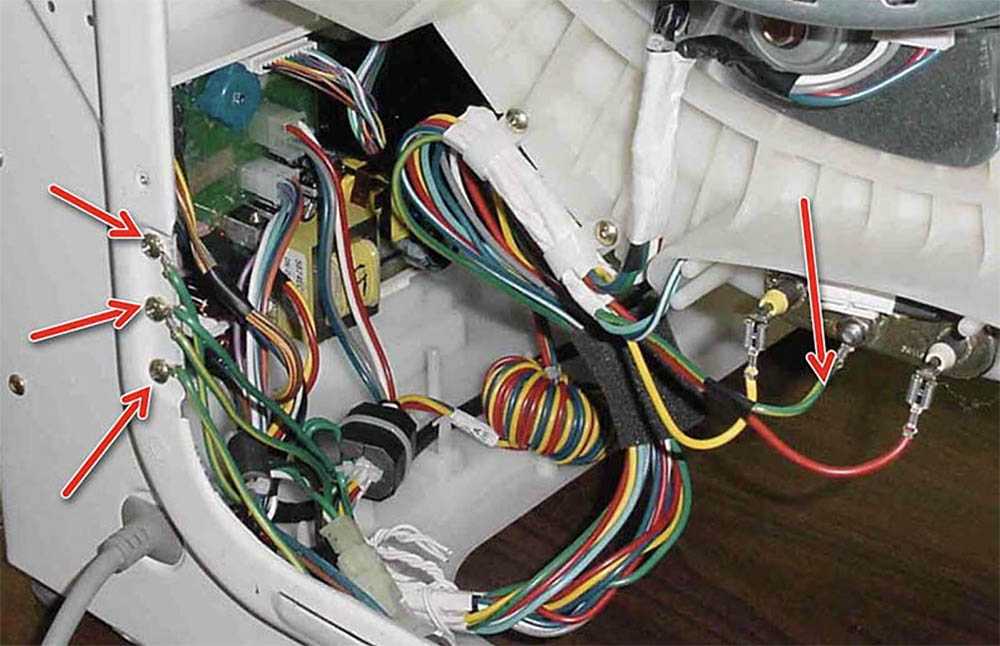

Производители современных моделей стиральных машин, устанавливают на корпусе специальный болт. К нему подключается заземление. В результате обеспечивается надежность системы, а также ее полная безопасность.

Бытовая техника Стиральная машина

Опасные варианты заземления

Существует несколько способов заземления которыми не стоит прибегать, если не уверены, что сделаете все правильно.

Заземление дедовским способом

Самый простой способ создать заземление – это подсоединить один конец провода к корпусу стиральной машинки с помощью болта на задней стенке.

Второй конец провода прикрутить к водопроводной или отопительной трубе, зачистив место контакта. Подобный способ действенный и вполне работоспособный, но имеет свои недостатки:

1. он небезопасен – даже соседи, прикоснувшись к стояку, могут «почувствовать» на себе действие электрического тока;
2. использование труб в роли проводников заземления стимулирует разрушительные процессы, на стенках интенсивно образуются трещины, что может привести к затоплению объекта.

Такой вариант решения проблемы является запрещенным правилами электробезопасности.

Соединение с нулем в розетке

В целях экономии некоторые электрики не пробрасывают провод PE от заземляющей шины, а закорачивают с проводом N проводники перемычкой непосредственно в розетке, делать это запрещено!

Благодаря нормализации работы сетевого ВЧ фильтра по цепи «корпус» → «земля», предусмотренной производителями изделий. И обезопасить пользователей, что актуально при эксплуатации агрегата во влажном помещении.

В случае нарушения изоляции проводки стиральной машины, на корпусе может оказаться 220 В, так что одного прикосновения достаточно, чтобы человека хорошенько потрясло, а это вообще прямая угроза здоровью и жизни.

Кроме того, заземление поможет при скачках напряжении и при попадании заряда молнии в трансформатор или антенну на крыше здания. Вот почему грамотное подключение стиральной машины с заземлением необходимо – это безопасность для вас и вашей техники.

Особенности процесса

Имеется несколько методов решения данной задачи. Выбор напрямую будет зависеть от времени постройки дома или иных нюансов. Если вы проживаете в многоэтажном доме новой постройки, то особых проблем с заземлением, как правило, не возникает, поскольку в процессе строительства уже смонтировано заземление, а в электросети есть провод, предназначенный для отвода случайных токов в грунт. Вся современная бытовая техника имеет трехжильный провод, чего вполне хватает для ее безопасного использования.

Однако если, ваша квартира находится в доме, который был возведен в советское время, то установку заземления придется выполнить самостоятельно, либо нужно будет обратиться за помощью к электрику, который выполнит работу за вас. В данной ситуации существует всего два варианта решения задачи, которые мы рассмотрим ниже.

Как выполнить заземление своими руками

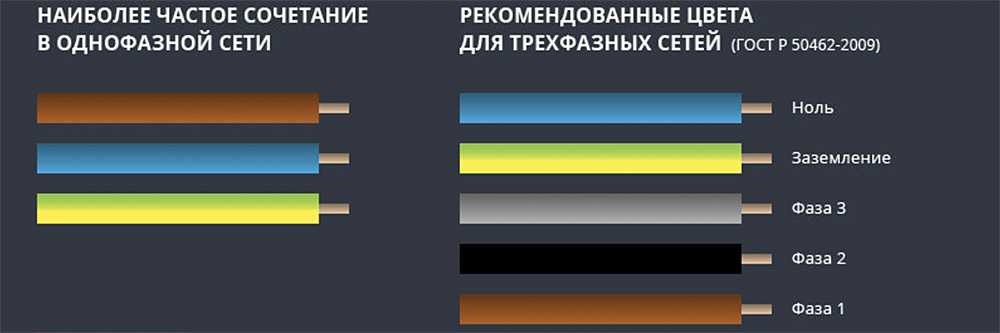

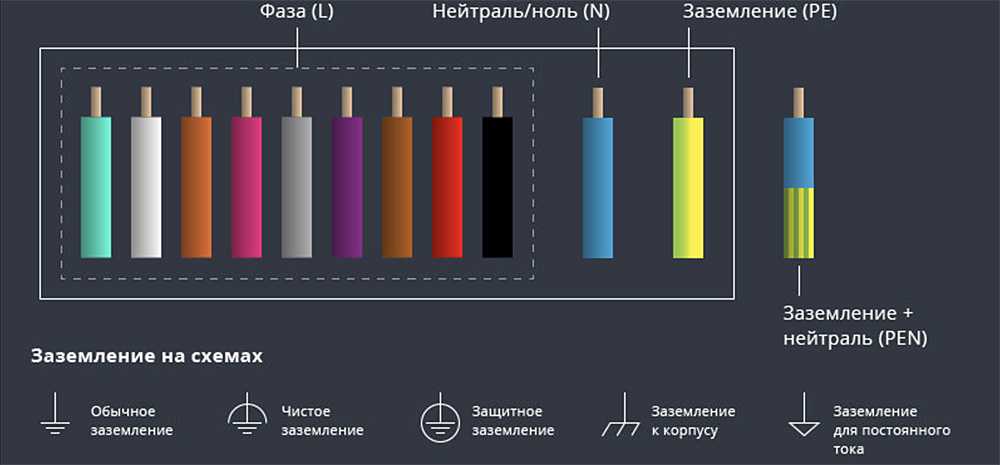

Первым делом нужно разобраться с цветами проводников. Иначе понять, как сделать заземление правильно и безопасно для стиральной машины на кухне или в ванной комнате будет попросту невозможно.

Сейчас используются разноцветные провода. Это сделано не только для удобства, но и для безопасности. Обычно применяют такие решения:

• красный цвет проводника означает фазу;
• синий — это ноль;
• жёлто-зелёная проводка — это искомое заземление.

Это актуально для однофазных сетей на 220 В. Если же сеть 3-фазная, тогда будет 3 фазы (красный, чёрный и серый провод). Ноль всегда синий, а земля жёлто-зелёная. Но случается так, что требуется заземлить установленную стиральную машину в квартире, а провода белые. Тут землю следует искать посередине. А далее уже провода соединяются между собой по цвету.

Прежде чем выполнить заземление корпуса установленной стиральной машины, учтите, где именно проводятся работы. Это может быть квартира или же частный дом. Оба варианта нужно рассмотреть отдельно.

Заземление в квартире

Чтобы заземлить свою стиральную машину в квартире, учтите год постройки дома. Выбираемый способ во многом зависит именно от этого. Если это свежая постройка, тогда заземлённая шинка уже будет присутствовать в щитке. Тут никаких проблем нет. Также землю заводят обычно во все квартиры, устанавливая трёхжильную проводку.

В ответ на бытовой технике также есть 3-жильная проводка. Остаётся лишь по цветам соединить все проводники. Вопрос тогда в том, как правильно заземлить стиральную машинку, если в квартире нет заземления. Это актуально для жилого фонда, возведённого до 1990 года. Тут в щитке заземляющей шинки скорее всего не будет.

Если вы решили действовать своими силами, тогда в хрущёвке необходимо сделать следующее:

• в щитке установите 2 шины — ноль и землю;
• к ним подключите провода, идущие в квартиру для питания бытовой техники и освещения;
• от щитка из подъезда до машинки протяните 3-жильный кабель с сечением не менее 2,5 кв. мм;
• соедините нулевой провод со шкалой N;
• затем фазу через автомат, УЗО и счётчик;
• землю на шину заземления.

В завершении потребуется установить и подключить розетку под бытовую технику.

Частный дом

На практике подключение в частном доме особо не отличается от работ в квартире. Здесь также заземление подводится через основной щиток.

Только находится он не в подъезде. Следовательно, заземление придётся делать самому. Проще всего выполнить треугольный металлический контур, закопав его в землю.

От этого контура приваривается заземляющий провод и проводится в дом. Подключается к шине PE. И далее уже распределяется методом разветвления проводом земли по всему дому. Провода должны идти на выключатели, розетки и так далее.

Когда земли в квартире нет вообще, тогда можно выбрать способ с выравниванием потенциалов. А для снижения рисков следует поставить УЗО и автомат на входе в квартиру.
