Функционирование и составные детали УЗО
Из чего же сделан «защитник» бытовых приборов? Стандартный автомат состоит из следующих частей:
- трансформатор;
- защитный корпус;
- механизм разрыва цепи;
- датчик самотестирования;
- устройство электромагнитной отсечки.
Работа УЗО начинается, когда на провода приходится слишком сильное напряжение. В подобных условиях прибор в принудительном порядке размыкает цепь и обесточивает проводку. Кроме того, автомат сработает, если произойдет контакт оголенного провода с водой или человеком.
В отличие от устаревших предохранителей прошлых поколений, защитный автомат может применяться повторно. Его не обязательно заменять новым после каждого перепада.
Как подключать

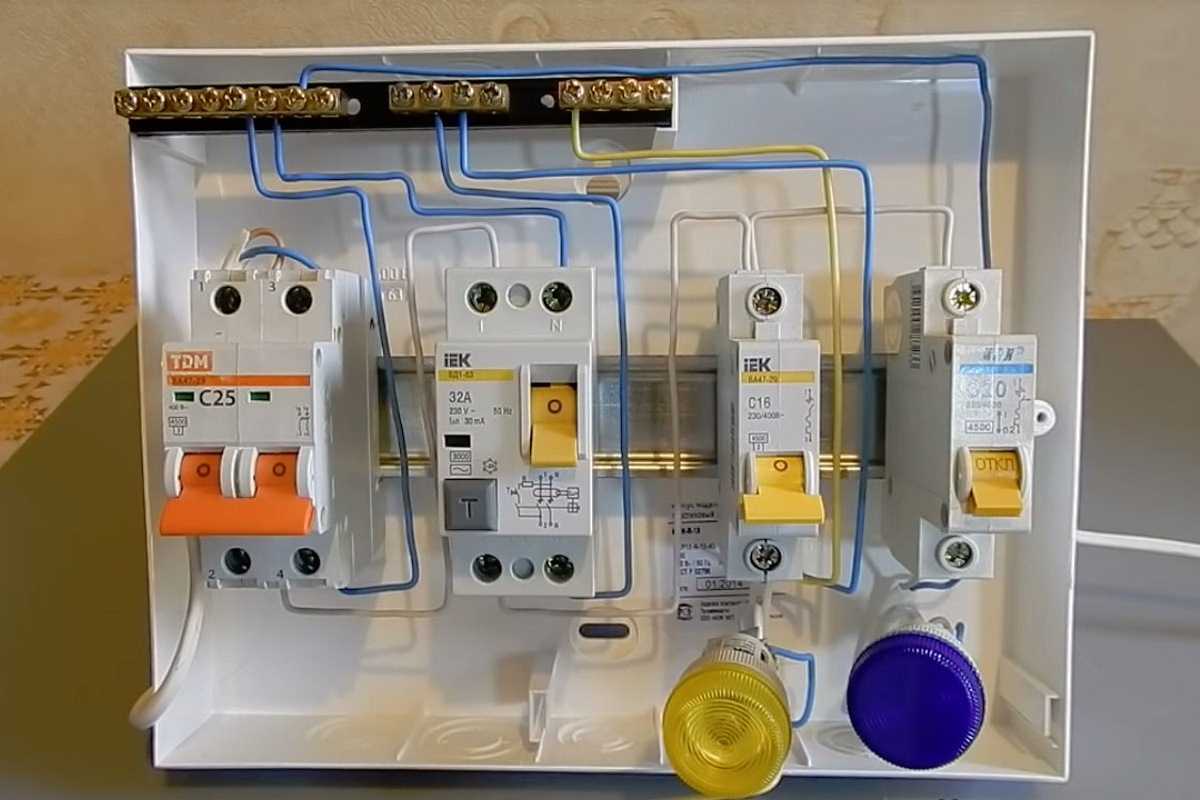

Установка УЗО и дифавтоматов производятся одинаково. При подключении проводов к приборам надо следовать старому правилу.
Начиная от вводного автомата и до последнего надо подсоединять все, что является для данного устройства нагрузкой к нижним контактам. Его выходные контакты, находящиеся сверху, подсоединяют к входным контактам устройства расположенного в схеме, выше его по иерархии, если считать от вводного автомата.
Хотя у некоторых производителей приборы могут работать при любом подключении, соблюдение этого порядка соединения позволяет уменьшать количество ошибок при монтаже устройств.
На дифавтоматах всегда указывается, куда нужно подключать нулевой или фазный провод. Обозначение на схеме, изображенной на передней панели всех контактов, позволяет безошибочно провести подключение.
Путать провода нельзя, так как может случиться так, что автоматический выключатель от токов перегрузки и короткого замыкания будет контролировать нулевой вместо фазного провода.

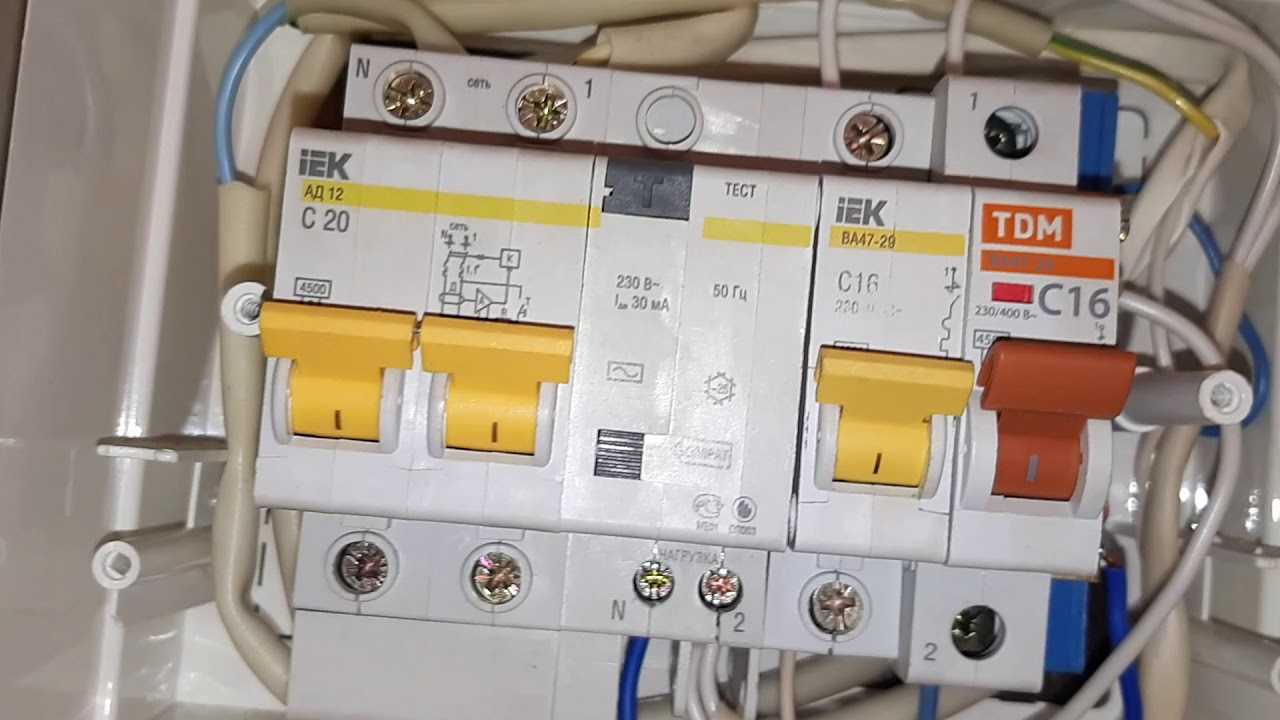

Последовательность монтажных действий при подключении дифавтомата такая:
- перед установкой приборов в щитке выключите вводной автомат;
- индикаторной отверткой проверьте отсутствие напряжения в сети, если есть мультиметр, перепроверьте им, здесь перестраховываться полезно;
- установите на DIN-рейку первым слева селективный (противопожарный) дифавтомат. Ставить автомат легко, просто защелкните его на рейке, если необходимо, сдвиньте его к краю;
- откусите необходимой длины куски провода и зачистите от изоляции их концы, примерно по 1 см. Для этого используйте специальный инструмент, если его нет, то можно применить бокорезы. При зачистке изоляции старайтесь не повредить сам провод. Он должен быть монолитный.
Концы входных проводов подсоединяйте к верхнему разъему дифавтомата. Подключение противоположных концов происходит к счетчику, ноль к нолю, фаза к фазе.
Следите, чтобы не зажималась изоляция. По возможности для монтажа используйте разноцветный провод. В дальнейшем это облегчит поиск неисправностей, да и при установке упрощаются работы.
Отечественные модели
КЭАЗ – отечественный производитель дифференциальных автоматов и других устройств защиты. Качество среднее, но для изделий дается гарантия два года. Цена составляет 1000-1500 рублей за однофазные изделия.
IEK – также отечественный бренд. Продукция очень востребована из-за удачного сочетания цены и качества. В самом деле, недостатки продукции, такие как несовершенные клеммы, шум при работе, компенсируются ценой 700-1000 рублей за изделия в однофазном исполнении.

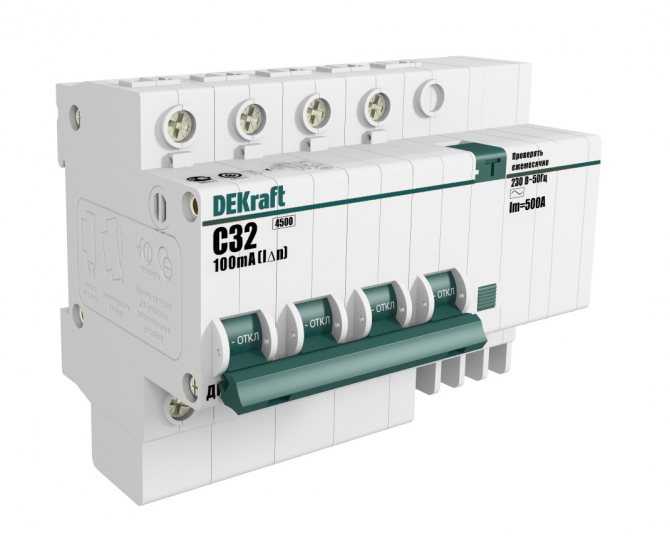

DEKraft – еще один российский бренд. Компания образовалась сравнительно недавно. Качество продукции оставляет желать лучшего, но в то же время российским стандартам продукция соответствует. Недостатком является малый срок эксплуатации изделий. Учитывая невысокую цену (600-1000 рублей), подрядчики охотно используют продукцию этой марки для установки на малобюджетных объектах.
Конечно же, выбирая дифференциальный автомат, необходимо ориентироваться не только на цену и производителя. Необходимо учитывать условия работы устройства.
Возможно, в подсобных помещениях, где удельное время использования электропроводки невелико, использовать устройства с меньшей степенью надежности. Если потребность в таких дифавтоматах велика, то экономия средств может оказаться значительной.
Внешний вид
Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.
Внешне дифференциальные автоматы отличаются от УЗО:
- по надписям на лицевой панели;
- маркировке;
- функциональной схеме.
Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.
Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.
Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.
Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.
Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство
Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.
Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.
На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.
Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.
Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.
Предлагаем ознакомиться Почему возникает неприятный запах в холодильнике и как его убрать
Дифартоматы и розетки
В сравнении работ УЗО и дифференциальных автоматов последние выигрывают. Они не только защищают человека при утечке тока, но саму стиральную машину от коротких замыканий, перегрузок.
1
ABB DS201 2П30 mA C
2 288 руб.
Модернизированная модель выключателя ABB DS201 2П30 mA C пришла на смену проверенным временем автоматам. Прибор дифференциального тока производители выключателей сделали для защиты людей от поражения электричеством, а также защиты сетей и оборудования от короткого замыкания, перегрева и перегрузок.
Дифтоматы срабатывают на отключение при замыкании на землю, при перегрузках сети и коротких замыканиях. Одно устройство заменяет установку УЗО в паре с автоматическим выключателем.
Номинальное напряжение дифференциального выключателя 230-240 В. Механическая износостойкость выдерживает 20 000 циклов включения/отключения. Управление клавишное. Работает при температуре от -40 до +75.
Плюсы
- Работает при низких и высоких температурах
- Высокая чувствительность
- Оригинальный дизайн
- Широкая клавиша
- Простое подключение
- Электросхема на передней панели
- Длительный период работы
- Наличие кнопки для тестирования
2
Legrand DX3 2П 30 mA C
1 980 руб.
Дифавтомат Legrand DX3 2П 30 mA C рассчитан на работу при номинальном токе 16 А или 30 мА. Устройство двухполюсное, типа АС-С, состоящее из двух модулей.
Устройство имеет повышенный уровень защиты от ложного срабатывания и помех.
Плюсы
- Защищает от всех видов сбоев в электросети и человека от поражения током
- Можно оснащать вспомогательными устройствами
- Индикатор на передней панели
- Качественные материалы
3
Schneider Electric EASY 9 1П 30 mA C
1 490 руб.
Производители выключателей Schneider Electric EASY 9 1П 30 mA C могут находиться в разных странах. От этого зависит качество изделий. Основная масса этих дифференциальных автоматов собирается непосредственно во Франции и соответствует положительным характеристикам и высоким требованиям.
Устройства предназначены для включения и отключения сетевого тока при нормальных условиях работы. В случае достижения дифференциальным током критического значения, контакты размыкаются. Защитное отключение происходит по типу класса АС. Номинальное напряжение сети — 230 В. Отключающая способность оборудования — 4.5 кА при токе утечки 30 мА.
Плюсы
- Термостойкий прочный пластик корпуса
- Работает безотказно
- Быстрое срабатывание
- Эстетичный вид
Минусы
Попадаются модели низкого качества, изготовленные в Китае, необходимо проверять производителя при покупке
Schneider Electric EASY 9 1П 30 mA C
4
IEK АВДТ 32 2П 10 mA B
710 руб.
Двухполюсный дифференциальный автомат IEK АВДТ 32 2П 10 mA B электромеханического принципа. Работает в цепях с напряжением 230 В, реагирует на ток утечки 10 мА. Отключающая способность устройства составляет 6 кА. Защита класса IP 20 — стандартная для бытового оборудования.
Автоматические дифференциальные устройства IEK АВДТ имеют защитное отключение класса А. Количество модулей в автомате — два. На задней стенке есть защёлка для прочной установки устройства в корпус коробки управления.
Плюсы
- Простое срабатывание, подключение и установка
- Наличие схемы на передней панели корпуса
- Прочные материалы
- Качественная сборка
При подключении к сети, созданной под более мощное электрическое оборудование, чем стиральная машинка, её следует подключать через предохранительную розетку Robiton УЗО-1. В этом случае техника будет надёжно защищена от скачков и замыканий.
Номинальный ток устройства 16 А, напряжение 230 В. Отключение происходит за 30 мс.
Для тестирования и сброса отключения на корпусе розетки УЗО есть кнопки. Их работу при покупке можно проверить на стенде или при включении в розетку провести самостоятельную проверку работы.
Плюсы
- Маленькие размеры
- Возможность подключать стиральную машину в сеть с другим более мощным оборудованием
- Самостоятельное тестирование
- Розетка с заземлением
Минусы
- Нагревается при подключении кнопкой «сброс»
- Неудобно включать угловые вилки
Как выбрать правильный автомат для вашей стиральной машины?
При выборе автомата для стиральной машины очень важно обратить внимание на правильность подбора его параметров. Один из главных параметров — это ампераж, который должен соответствовать электрической мощности вашей стиральной машины. Неправильный выбор автомата может привести к его перегрузке и поломке, поэтому следует учесть следующие факторы при выборе
Неправильный выбор автомата может привести к его перегрузке и поломке, поэтому следует учесть следующие факторы при выборе.
1. Мощность стиральной машины
Перед покупкой автомата, вы должны узнать мощность вашей стиральной машины. Эта информация обычно указана на ее этикетке или в руководстве по эксплуатации. Мощность обычно измеряется в ваттах (W) или киловаттах (kW).
2. Выбор ампеража автомата
Ампераж автомата определяется как отношение мощности к напряжению. Грубо говоря, для определения ампеража можно разделить мощность на значение напряжения в вашей электрической сети. Например, если ваша стиральная машина имеет мощность 2000 Вт и вы используете стандартное напряжение 220 Вольт, ампераж будет равен 2000 Вт / 220 В = 9,09 Ампер.
3. Безопасность
При выборе автомата обязательно следует обращать внимание на безопасность. Убедитесь, что выбранный автомат имеет функцию автоматического отключения при перегрузке или коротком замыкании
Это поможет избежать повреждения стиральной машины и предотвратить возможные пожары.
4. Подбор автомата
Если вы не уверены в правильности выбора автомата, лучше проконсультироваться с электриком. Эксперт сможет определить необходимые параметры и подобрать подходящий автомат, учитывая характеристики вашей стиральной машины и условия питания.
5. Правильное подключение
Не забывайте о правильном подключении автомата. При подключении следуйте инструкциям, указанным в руководстве по эксплуатации, или обратитесь за помощью к профессионалисту. Неправильное подключение автомата может привести к серьезным проблемам, включая поломку и неисправность электропроводки.
Важно помнить: выбор и установка автомата для стиральной машины являются ответственными задачами, которые лучше доверить профессионалам. Тщательно изучите рекомендации производителя и консультируйтесь с электриком, чтобы обеспечить безопасность и эффективность работы вашей стиральной машины

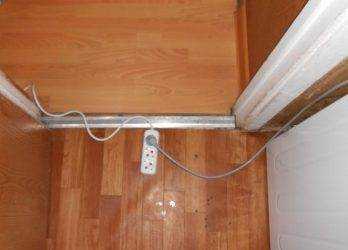

Какой удлинитель нужен для стиральной машины: можно ли подключать ее к пилоту, как выбрать, характеристики
Электрики выступают категорически против подключения удлинителей к крупной бытовой технике, так как наличие промежуточного звена между проводом прибора и электросетью опасно при коротком замыкании и может вызвать возгорание.
Однако во многих ситуациях без него невозможно обойтись, например, когда стиральная машинка установлена слишком далеко от розетки. Понимая, какой именно удлинитель нужен и подходит для подключения стиральной машины к сети, можно выбрать максимально безопасный вариант, который не приведёт к аварийным ситуациям.
Как выбрать удлинитель: характеристики
Электроудлинители выпускаются промышленностью в различных вариантах: с одной розеткой в блоке или несколькими, а также выключателем, индикатором напряжения, устройствами защитного отключения (УЗО) или без них.
Так как стиральная машина работает в условиях повышенной влажности, есть вероятность попадания воды на токоведущие части. Это обусловливает повышенные требования к электробезопасности контактирующего с техникой удлинителя.
Характеристики, на которые необходимо смотреть при выборе удлинителя для стиральной машины:
Сечение, длина провода, материал, из которого изготовлен.
Толщина жилы рассчитывается исходя из мощности стиральной машины: так, для нагрузки 2,5 кВт сила тока при напряжении 220 В составит 2500/220=11,4 А. Значит, кабель потребуется с учётом пусковых всплесков на 16 А, что соответствует сечению медного провода 1,5 мм². Отметим, что алюминий в изготовлении жил удлинителей не применяется.
При этом оптимальная длина устройства не должна быть меньше 3–7 м.
Блок розеток, оснащение заземлением.
Крупная бытовая техника итак оказывает сильную нагрузку на удлинитель, поэтому количество розеток в удлинителе должно быть минимальным – достаточно 1 разъёма. Присутствие заземляющего провода в этом случае обязательно. Отличают его по двойному жёлто-зелёному цвету.
Вилка для подключения к стационарной розетке.
Чаще всего, в удлинителях встречаются неразборные модели вилок с двумя силовыми штырями и двумя заземляющими скобами. Класс защиты устройства должен быть IP20 – от влаги и пыли, IP44 – против брызг.
Устройство защиты от короткого замыкания в электросети.
Защита от замыкания — это встроенный в переноску прибор, способный поглотить всплески электроэнергии. Он оснащён одним основным предохранителем – плавким, и двумя дополнительными: быстродействующим и тепловым.
Выбирая удлинитель для стиральной машины, предпочтение следует отдавать известным отечественным и иностранным производителям.
Следует иметь в виду, что цена на изделие с заземлением вдвое выше, чем, на аналогичное устройство без него.
Безопасная эксплуатация
Приобретённый удлинитель по некоторым параметрам может не соответствовать условиям применения. Но изменять и совершенствовать конструкцию заводского изготовления недопустимо. Соблюдение правил пользования электроудлинителем нивелирует опасности, обусловленные несовпадением заданных характеристик.
Следует всегда помнить, что
- в блоке не должно быть слишком много розеток
- вместе с машинкой в удлинитель нельзя включать другую бытовую технику;
- лучше всего покупать устройство с закрывающимися розетками, чтобы защитить их;
- использовать удлинитель лучше в полностью развёрнутом состоянии (Кстати, нагрузка на устройство в развёрнутом и свёрнутом состояниях указана на маркировке на корпусе. В последнем случае кабель нагревается сильнее и быстрее теряет мощность).
Запрещается использовать удлинитель, когда не совпадают параметры количества жил кабеля и сечения проводов, если они имеют размеры меньшие, чем необходимо по мощности стиральной машины.
При эксплуатации переноски полезно периодически проверять на ощупь степень нагрева присоединительных узлов и проводов. Комнатная температура элементов удлинителя свидетельствует об отсутствии неисправностей.
Таким образом, для стиральной машины подойдёт не всякий электроудлинитель: конструкция обязательно должна включать заземляющий провод, УЗО или сетевой фильтр.
Отметим, что переноски требуют аккуратного обращения – их не рекомендуется завязывать в узел, скручивать, прикрывать любыми предметами. Нельзя пользоваться удлинителями при неисправности розетки, вилки или шнура, прокладывать их под ковром, через порог. Располагать кабель нужно на максимальном удалении от пола.
Схемы
При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.
Читать также: Сталь 304 и 316 различия
Схемы бывают разного уровня сложности
Простая схема
Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

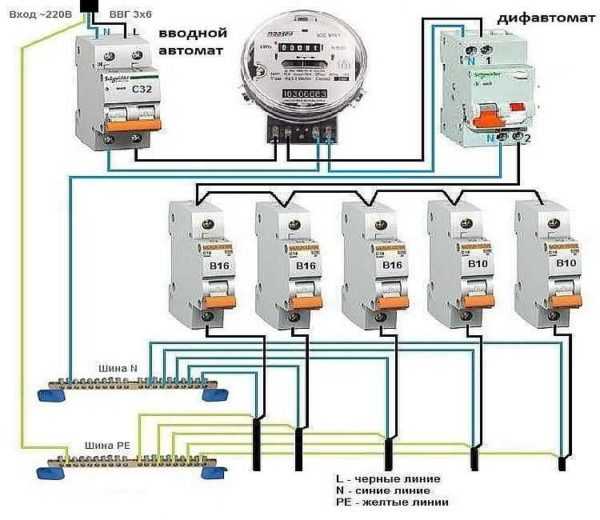

Простая схема подключения дифавтомата на небольшую сеть
Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.
Более надежная защита
Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.
Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство
Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

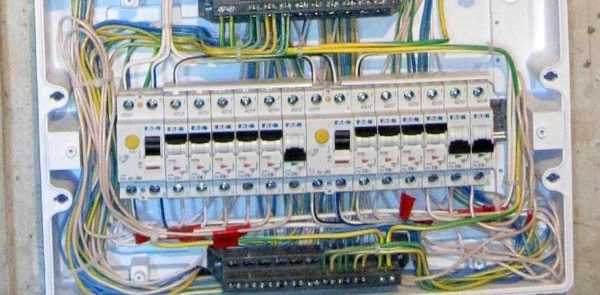

Селективные схемы
В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

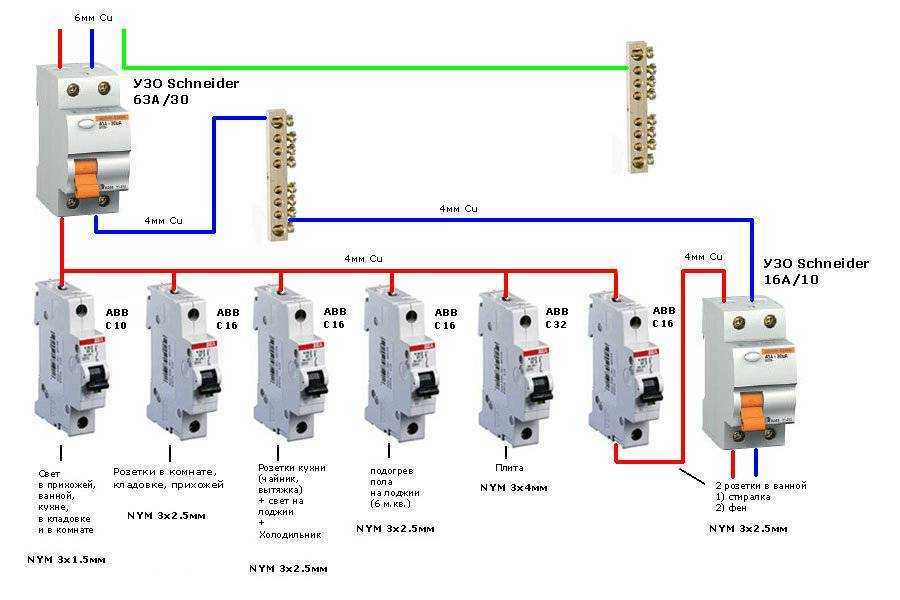

Селективная схема установки дифавтомата
При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.
Характеристики дифавтоматов
Итак, предположим, что Вы решили купить дифавтомат. Как понять, какой вариант нужен именно Вам? Давайте разберем основные обозначения дифавтоматов.
Модули, полюсы, фазы.
Эти понятия часто путают. Давайте так.
- Фазность — это для какой системы предназначен дифавтомат. Тут всего два варианта — 1 фаза (бытовые) и 3 фазы.
- Полюсность — это количество зажимов у дифавтомата. То есть это то, сколько линий Вам нужно подключать. Бывают двухполюсные дифавтоматы (для однофазных сетей) и четырехколесные дифавтоматы (для трехфазовых сетей).
- Количество модулей — это размер. Например двухполюсные дифавтоматы (для однофазных сетей) обычно делают двухмодульными (то есть занимают 2 модуля в щитке). Но они также бывают и одномодульные (супер компактные) и трехмодульные (как правило, очень бюджетные варианты).
Если Вы выбираете дифавтомат для квартиры — на 90% Вам нужен двухмодульный, двухполюсный и однофазный дифавтомат.
Причины срабатывания узо
Выбивает УЗО при включении стиральной машинки не часто, но все же иногда такое случается. И в таком случае не стоит сразу же вызывать мастера. Стоит для начала самостоятельно попробовать установить причину срабатывания защитного аппарата, а потом уже решать, что делать дальше.
Существует большое количество причин, по которым срабатывает УЗО, ниже будут приведены самые распространенные из них:
- Не правильно подобрано устройство защитного отключения. Если УЗО было выбрано без учета характеристик стиральной машины, и его энергоемкость ниже необходимой, то оно будет моментально отключаться, восприняв включение более мощной аппаратуры как перегрузку сети;
- Проблемы с электропроводкой. Старая или не подходящая по мощности электропроводка может не выдерживать нагрузку, что также может приводить к срабатыванию автомата (в данной ситуации УЗО защищает от возгорания старую или слабую проводку);
- Утечка электричества на корпус техники. В данной ситуации, если нулевой провод замыкается с корпусом и создается дополнительное заземление, происходит автоматическое отключение защитного устройства;
- Неисправность нагревательного элемента, электродвигателя или сетевого фильтра, замыкание контактов и кнопок также могут приводить к срабатыванию УЗО. В данной ситуации при отсутствии знаний в области электрики, лучше обратиться к специалистам.
Подбор номинала автоматического выключателя по току и мощности нагрузки
Для выбора подходящего автомата удобно рассчитать силу тока на один киловатт мощности нагрузки и составить соответствующую таблицу. Применив формулу (2) и коэффициент мощности 0.95 для напряжения 220 В, получим:
1000 Вт / (220 В х 0,95) = 4,78 А
Учитывая, что напряжение в наших электросетях нередко не дотягивает до положенных 220 В, вполне корректно принять значение 5 А на 1 кВт мощности. Тогда таблица зависимости силы тока от нагрузки будет выглядеть в таблице 1, следующим образом:
| Мощность, кВт | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| Сила тока, А | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Данная таблица даёт приблизительную оценку силы переменного тока, протекающего по однофазной электрической сети при включении бытовых электроприборов. При этом следует помнить, что имеется в виду пиковая потребляемая мощность, а не средняя. Эту информацию можно найти в документации, прилагаемой к электротехническому изделию. На практике удобней пользоваться таблицей предельных нагрузок, учитывающей тот факт, что автоматы выпускаются с определённым номиналом по силе тока (таблица 2):
| Схема подключения | Номиналы автоматов по току | |||||||
| 10 А | 16 А | 20 А | 25 А | 32 А | 40 А | 50 А | 63 А | |
| Однофазная, 220 В | 2,2 кВт | 3,5 кВт | 4,4 кВт | 5,5 кВт | 7,0 кВт | 8,8 кВт | 11 кВт | 14 кВт |
| Трёхфазная, 380 В | 6,6 кВт | 10,6 | 13,2 | 16,5 | 21,0 | 26,4 | 33,1 | 41,6 |
Например, если нужно узнать, на сколько ампер нужен автомат под мощность 15 кВт при трёхфазном токе, то ищем в таблице ближайшее большее значение – оно составляет 16,5 кВт, что соответствует автомату на 25 ампер.
В реальности существуют ограничения по выделяемой мощности. В частности, в современных городских многоквартирных домах с электроплитой выделенная мощность составляет от 10 до 12 киловатт, а на входе ставится автомат на 50 А. Эту мощность разумно разбить на группы с учётом того, что самые энергоёмкие приборы концентрируются на кухне и в ванной комнате. На каждую группу ставится свой автомат, что позволяет исключить полное обесточивание квартиры в случае возникновения перегрузки на одной из линий.
В частности, под электроплиту (или варочную панель) целесообразно сделать отдельный ввод и установить автомат на 32 или 40 ампер (в зависимости от мощности плиты и духовки), а также силовую розетку с соответствующим номинальным током. Других потребителей подключать к этой группе не стоит. Отдельная линия должна быть и у стиральной машины, и у кондиционера – для них будет достаточно автомата на 16 и 10 А.
На вопрос о том, сколько розеток можно подключить на один автомат, можно ответить одной фразой: сколько угодно. Сами по себе розетки не потребляют электроэнергию, то есть не создают нагрузку на сеть. Нужно лишь позаботиться о том, чтобы суммарная мощность одновременно включаемых электроприборов соответствовала сечению провода и мощности автомата, о чём будет сказано ниже.
Для частного дома или коттеджа вводной автомат подбирается в зависимости от выделенной мощности. Далеко не всем хозяевам удаётся получить желаемое количество киловатт, особенно в регионах с ограниченными возможностями электросетей. Но в любом случае, как и для городских квартир, сохраняется принцип разделения потребителей на отдельные группы.
Вводной автомат для частного дома

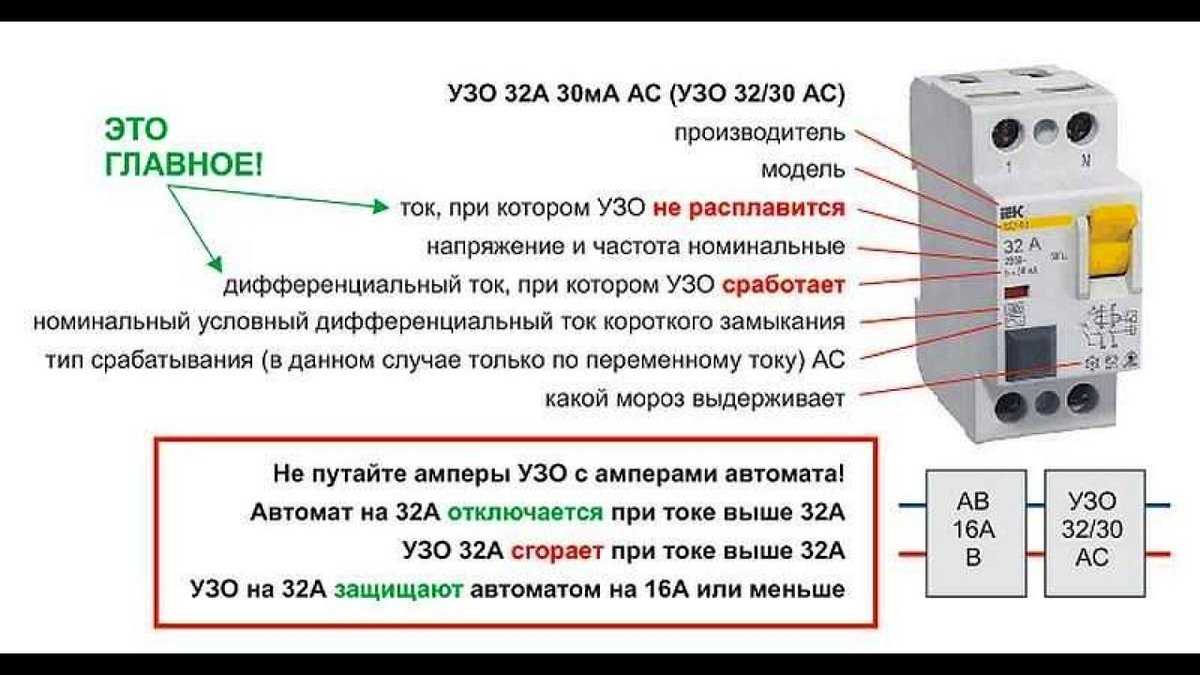

Выбор УЗО по параметрам
После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.
Противопожарное УЗО выбирают по номиналу вводного автомата
Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.
Номинальный ток
Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.
Таблица подбора номинала автомата защиты и УЗО
В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.
Величина тока отключения
При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.
Для всех остальных УЗО этот параметр выбирается по простым правилам:
- Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
- УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.
Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.
Таблица подбора номинального тока отключения для УЗО
Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.
Тип отслеживаемого тока утечки и селективность
Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.
- АС — отслеживается переменный ток (синусоидальная форма);
- А — переменный + пульсирующий (импульсы);
- В — постоянный, импульсный, сглаженный переменный, переменный;
- Селективность. S и G — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.
Выбор типа отслеживаемого тока утечки
УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.
УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.
Выбор литеры дифавтомата
В момент запуска стиральной машины пусковой ток увеличивается в несколько раз по сравнению с номинальным. Дифавтомат должен отключиться, но при правильном выборе этого не происходит. Для понимания процесса, нужно анализировать время-токовую характеристику дифавтомата. По ней можно определить скорость и время отработки электромагнитного расцепителя.
Устройства защиты разделили на три категории, по которым можно определить во сколько раз электрический ток должен быть больше номинального, чтобы молниеносно сработал автомат. Вот о чем говорит литерная маркировка на дифавтомате:
-
В16 значит, что он моментально реагирует при превышении номинала в 3-5 раз (48-80 А);
- С16 означает, что превышение составляет 5-10 номиналов (80-160 А);
- D16 соответственно 10-20 номиналов (160-320 А).
Отсюда следует, что во избежание ложных срабатываний лучше использовать дифавтомат с литерой С, в данном случае С16 с Iут 30 мА.
Кроме этого, есть такая характеристика, как номинальная отключающая способность. Это максимальный ток короткого замыкания, который дифавтомат может отключить без потери работоспособности. В новых домах рекомендуется использовать автоматы со значением 6000 А, в сельских со старой проводкой 4500 А.
