Все о челноке в швейных машинах и его видах

Разновидности челночных механизмов

Горизонтальный челнок

Владельцев таких машинок не интересует вопрос, как правильно установить челнок в швейной машинке, так как шпулька без шпульного колпачка очень легко вставляется сверху непосредственно в челнок. Механизм вращается вокруг собственной оси, шпулька совершает два полных оборота для образования стежка. Прозрачное окошко из пластика располагается на игольной пластине и позволяет легко контролировать цвет и количество оставшейся нити.

Среди плюсов горизонтального челнока швейной машинки стоит выделить:

• бесшумный;
• не пропускает стежки и не обрывает нить;
• диапазон настройки ширины до 7мм и длины строчки до 4.5мм;
• легкость контроля остатка нити;
• шпулька просто достается для замены;
• не нужно смазывать механизм.

К недостаткам горизонтального челнока можно отнести:

• хрупкость механизма. Грубые нитки могут повредить пластиковые детали.
• сложность регулирования нижней нити.

Простота обслуживания и качество шитья вывели швейные машинки с горизонтальным челноком на первые позиции при выборе помощницы для домашнего рукоделия. Таким механизмом оснащены серии A, F и Innov-is (NV) бренда Brother, серия Bernette марки Bernina, а также большинство бытовых машинок Janome.

Ротационный челнок

Вертикальный вращающийся челнок иногда называют челноком двойного обегания. Основное отличие от горизонтального в плоскости размещения механизма — он как бы стоит ребром в корпусе машинки. Шпулька вставляется в шпульный колпачок, а затем уже в механизм челнока. Детали выполнены из металла — надежный, долговечный и износостойкий механизм.

Ключевые особенности вращающегося челнока в швейной машинке:

• скорость строчки 1000 ст/мин без потери качества;
• увеличенный диапазон параметров стежка;
• легкость и точность управления настройками;
• низкий уровень шума и вибрации;
• надежность и долговечность.

Среди недостатков стоит отметить более высокую цену в сравнении с машинками с другими типами челнока.

Вращающийся челнок в швейной машинке зачастую выбирают для работ с широким спектром материалов и когда необходима большая скорость шитья. Швейные машины Pfaff серии Select, 5 и 7 серии Bernina, полупромышленные вышивальные машинки Brother оснащаются подобным механизмом.

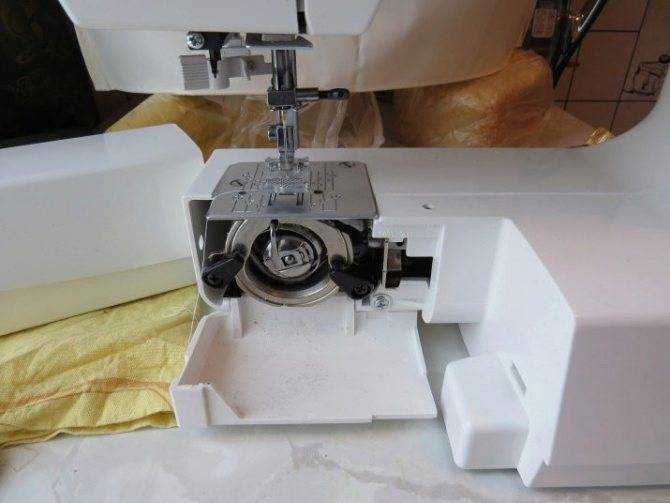

Качающийся вертикальный челнок

Механизм знаком швеям еще со времен популярности “Чайки”, “Подольска” и первых Singer, устанавливается в большинстве современных швейных машинок бюджетного сегмента.

За ослабление и натяжение верхней нити отвечает рычаг, раскачивающийся вверх и вниз подобно маятнику. Благодаря креплению рычага к корпусу машины такое устройство отличается надежностью и износостойкостью, редко заклинивает.

К особенностям качающегося челнока относятся:

• надежность механизма;
• низкая стоимость покупки и обслуживания.

Раскачивающийся рычаг создает также некоторые неудобства, которые можно отнести к недостаткам:

• высокий уровень шума и вибрации в большинстве моделей;
• ограниченные параметры стежка;
• невысокая скорость работы.

Однако некоторым производителям удалось нивелировать минусы механизма и разработать сравнительно тихие и быстрые швейные машинки с качающимся челноком. К примеру, модели , , B435 Bernina не шумят и при этом обеспечивают скорость 900 ст/мин.

Качающийся челнок в швейной машинке является оптимальным выбором для начинающих мастеров и небольших объемов работ.

Бюджетные модели Janome, Brother, Bernina и многих других производителей оснащены качающимся челноком.

Однозначного ответа на вопрос “какой челнок лучше в швейной машине” нет. Выбор горизонтального или вертикального челнока зависит от задач, которые стоят перед мастером, объема предполагаемых работ, а также бюджета покупки.

Перед походом в магазин и покупкой машинки стоит тщательно взвесить преимущества и недостатки каждого из механизмов. Ведь каждый мастер сам определяет, какой челнок лучше купить именно для него.

Оригинал статьи находится здесь.

Виды челноков

Распространенными считаются такие типы челноков:

• маятниковый;
• вертикальный;
• горизонтальный.

Каждый из них отличается по конструкции.

Горизонтальный нитенаправитель

Маятниковый челнок

Представленный элемент встречается в машинках эконом-класса. К примеру, в модели «Чайка» используется челнок, который работает по принципу маятника. Представленная деталь ещё называется качающейся. В момент возврата головки происходит захват нити. Преимущество кроется в том, что машинка проста по конструкции и элемент можно легко заменить.

Интересно! Во время работы маятник практически не требует частых осмотров. Однако у старых моделей чаще всего он нуждался в настройке.

Шляпка и стержень являются зафиксированными, при работе они не болтаются. Во время шитья редко наблюдаются дефекты. При рассмотрении конструкции заметны пробелы в формировании петель. У качающихся элементов есть свои недостатки:

• низкая скорость;
• высокая вибрация;
• шумность;
• ограниченный функционал.

Маятниковый нитенаправитель

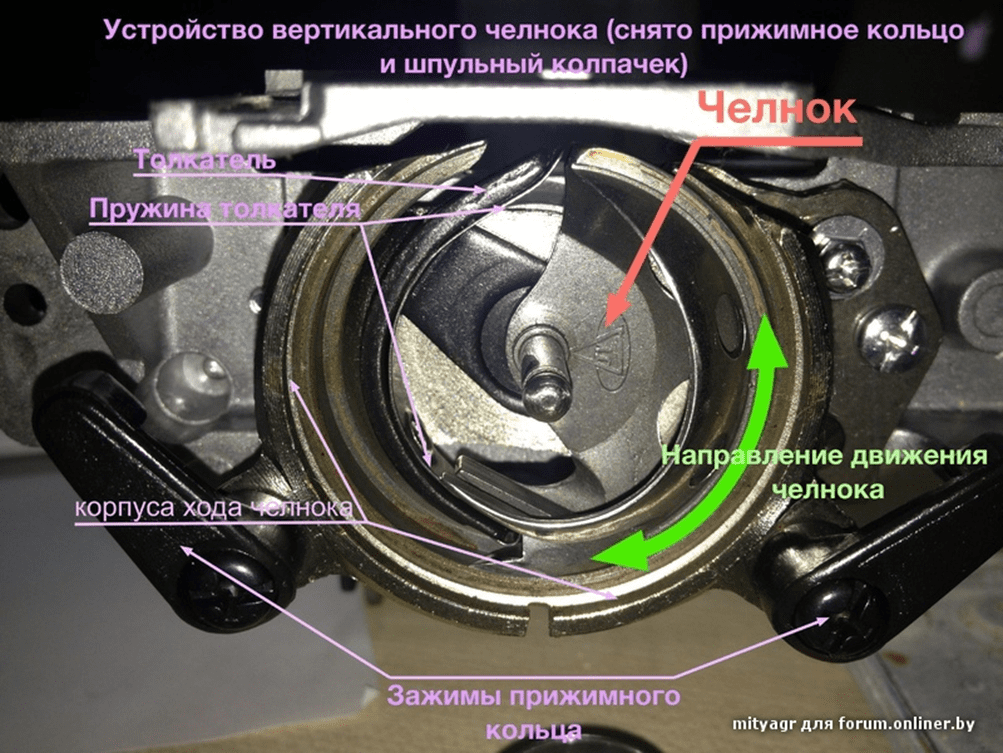

Вертикальный челнок двойного обегания

Вертикальный элемент отличается от маятника. Некоторые специалисты называют его ротационными, есть особенности по конструкции. Головка является зафиксированной, находится в кольце. Предусмотрен полукруглый зажим, который может изменять свое положение.

Важно! Ротационный узел часто встречается в профессиональных моделях высшей категории. Специалисты выбирают его, поскольку обеспечивается высокая скорость шитья. Ротационный элемент двойного обегания не боится износа, способен долго прослужить

На деле обеспечивается отменная строчка, можно гордиться работой. К прочим преимуществам приписывают следующее:

Ротационный элемент двойного обегания не боится износа, способен долго прослужить. На деле обеспечивается отменная строчка, можно гордиться работой. К прочим преимуществам приписывают следующее:

• высокая прочность;
• надежность;
• возможность работы с тонкой тканью.

Вам это будет интересно Построение выкройки и шитье кошельков собственноручно

Недостатком является лишь высокая стоимость.

Горизонтальный челнок

Челнок данного типа располагается в горизонтальной позиции и визуально выглядит, как пластина. Встречаются варианты с открытой и полупрозрачной крышкой. Отсутствие колпачка — еще одна особенность. Таким образом, всегда видно нить и напрашивается основное достоинство. Во время шитья мастер смотрит на материал и способен быстро определить цвет.

Горизонтальный нитенаправитель

Намотка производится на шпульку. Встречаются элементы с пластмассой либо из легкого металла. Некоторые детали механизма являются комбинированными, однако это не приветствуется в профессиональной среде. Для горизонтальных челноков важен тип нитей, рекомендуется придерживаться советов от производителей.

Интересно! Шпулька с горизонтальными элементами может заменяться (ремонт не потребует больших вложений). А вот износ головки местами требует вмешательства мастера.

При обращении в сервисный центр придется выложить крупную сумму. Когда рассматриваются машинки с горизонтальными элементами, чаще всего заранее докупаются сменные шпульки.

Сменные шпульки

Основные достоинства:

Минусом считается долгая настройка механизма. Пластину перед шитьем требуется регулировать и с этой целью устанавливается винт. Еще одна проблема кроется в неудобстве, поскольку шпулька находится в труднодоступном месте.

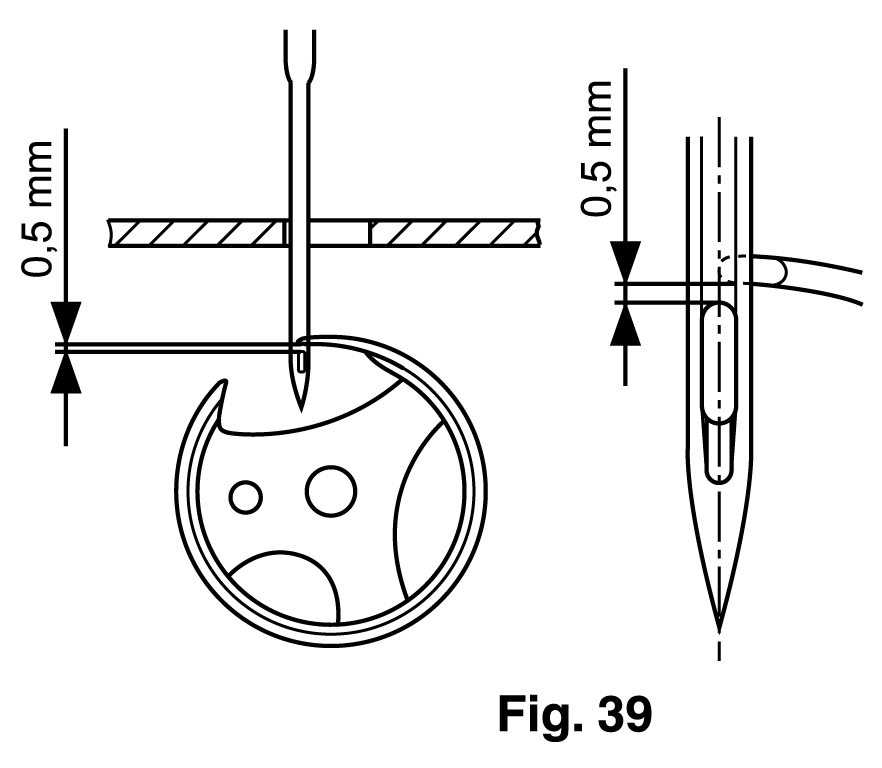

Установка винта

Бренды швейных машин

Рассмотрим, основных производителей швейных машин, представленных на рынке.

• AstraLux — международная торговая марка швейного оборудования созданная в 2003 году в Сингапуре и производимая на мощностях тайваньского промышленного гиганта «Zeng Hsing Industrial Co.» в 3-х странах мира.
• Bernina — швейцарский бренд, производящий технику с 1893 года, начав свою деятельность с изобретения с первой машины вышивающей швы. На сегодня Bernina это группа из 15 компаний с представительством в 80 странах, выпускающая высококлассные машины. Самые дорогие модели бренда тестируются вручную.
• Brother — японский производитель швейных машин с 1932 года (Nippon Sewing Machine), начавший свою деятельность еще в 1908 году, как ремонтная мастерская. На сегодняшний день крупнейшая мультикорпорация с широчайшей сетью дилеров по всему миру. Машины под данным брендом продаются в десятках стран мира и представлены моделями с очень широким разнообразием функционала.
• Elna – бренд швейцарской компании, выпускающей швейное оборудование с 1940 года. Привнесли несколько инноваций в бытовой сегмент швейных машин, например коленный рычаг. В данный момент поглощена компанией Janome
• Husqvarna Viking — шведский бренд швейных машин с 1872 года. Компания выпускает надежные швейные машины бытового класса с широким функционалом, адаптированные к работе при высоких нагрузках и в сложных условиях. Бренд принадлежит американской SVP Worldwide.
• Janome – японский бренд известный с 1921 года с заводами в Японии, Тайвани, Таиланде и с представительствами в 100 странах Мира. Одна из самых инновационных компаний в швейном сегменте, еще в 1979 году выпустили первую в мире компьютеризированную швейную машину. Широчайший модельный ряд – более 280 моделей — представлен бытовыми электромеханическими, электронными и компьютерными машинами. Уже к 2008 году компания выпустила более 50 млн. единиц оборудования
• Juki – японский бренд швейных машин с 1938 года, занимающий первое место в мире по производству профессиональных и бытовых швейных машин высокого класса. Представлен в 170 странах мира. В бытовой серии в основном представлены износоустойчивые, универсальные модели, работающие со всеми типами тканей с высокой скоростью шитья.
• Leader – молодой и динамично развивающийся бренд бытового швейного оборудования, с 2011 года поставляющий широкий модельный ряд в РФ, государства СНГ, Восточную Европу и Балтию. Основной ассортимент техники сосредоточен в доступном сегменте с широким развитым функционалом.
• Pfaff — немецкая компания, специализирующаяся на выпуске швейного оборудования с 1862 года. Более 40 дочерних фирм и несколько десятков швейных машин. Одни из пионеров области на протяжении более 150 лет. Изобретение вертикального челнока двойного обегания принадлежит именно конструкторам компании Георгия Михаэль Пфафф (Georg Michael Pfaff). Сегодня бренд принадлежит американской SVP Worldwide.
• Singer — американский бренд с 1851 года и долгие годы являлся синонимом бытовой швейной машины в разных странах, включая и Россию. Нас сегодня бренд принадлежит SVP Worldwide. Швейные машины под данным брендом производятся в разных странах и представлены в очень широком диапазоне модельного ряда.
• Toyota – бренд швейных машин созданный основателем японского автомобильного гиганта в 1946 году. Объем проданного швейного оборудования приближается к 20 млн. экземпляров! Практически все модели оснащены мощным двигателем, обеспечивая сочетание высокой надежности техники и широких возможностей.
• Yamata – бренд принадлежит крупнейшему в Китае производителю швейного оборудования — Feiyue group. Основной модельный ряд широко представлен в бюджетном ценовом сегменте с идеальным соотношением цена/качество.

Совет! При выборе швейной машины выбирайте только те бренды, сервисные центры которых присутствуют на территории вашего региона. Сломаться может любая техника, но наличие сервисного центра позволит вам получить качественный гарантийный сервис, или замену машины на новую.

Как же сделать верный выбор и не заблудиться в огромном количестве производителей и моделей, да еще при этом и не переплатить? Для того, чтобы облегчить вам эту задачу, мы создали алгоритм выбора швейной машины.  Ответив на несколько простых вопросов, вы получите полезные подсказки, которые, возможно, помогут вам определиться с выбором желаемой швейной машины.  Очень надеемся, что подготовленный нами алгоритм будет вам полезен.

Какой тип лучше выбрать?

Чтобы правильно подобрать швейную машинку, необходимо:

• определить направление использования техники, как часто и для каких целей будет работать;
• ознакомиться с конструктивными элементами оборудования;
• выяснить все плюсы и минусы установленного в машинку челночного механизма;
• ремонтопригодность модели.

Рассмотрим отдельно виды челноков, их достоинства и недостатки.

Маятниковый

Маятниковый (качающийся) – не применяется для частого использования с большими объемами работ.

Плюсы:

• устройство надежное;
• неприхотливое;
• с длительным сроком эксплуатации;
• выдерживает большие нагрузки (при шитье толстых тканей);
• низкая стоимость.

Минусы:

• повышенная шумность;
• вибрация во время работы;
• низкий скоростной режим.

Горизонтальный

Горизонтальное устройство – располагается вверху стола в прямом доступе, что очень удобно. Кроме того, можно беспрепятственно контролировать расход нити на шпульке.

Достоинства устройства:

• низкая степень вибрации;
• малошумный механизм;
• при использовании тонких нитей получается качественная строчка;
• точная настройка ширины шва;
• доступность и простота обслуживания.

Недостатки:

• возможность выхода из строя при частых повышенных нагрузках;
• высокая цена ремонта механизма.

Вертикальный

Вертикальный ротационный – применяется для промышленных целей, в ателье и мастерских для пошива одежды с использованием разного вида тканей.

Плюсы:

• высокая скоростная способность;
• износоустойчивый;
• идеальная строчка;
• надежность и длительный срок эксплуатации;
• не путает нижнюю нить;
• «умеет» выполнять разные типы строчек;
• не требует особого ухода и разборки.

Минусы:

Мнение эксперта Мария Анищенко Опытная швея, общий стаж 18 лет.

Выбор челночного механизма и машинки в целом зависит от уровня оборудования и его назначения. Для пошива простых, бюджетных вещей вполне подойдут швейные агрегаты с качающимися, горизонтальными и вертикальными челноками. Если нужно сшить элитную одежду из дорогой ткани, лучше взять оборудование, укомплектованное ротационным челноком.

При выборе швейной машинки с определенным челночным оборудованием особое значение имеет опыт мастера:

1. Отсутствие опыта работы с тканями, незнание техники указывает, что лучше взять машинку с маятниковым механизмом.
2. Базовые знания швеи – в этом случае подойдет горизонтальный и вертикальный челнок.
3. Высокий уровень мастерства – для создания полноценной одежды и изделий из ткани, без многофункциональной машинки с ротационным челноком не обойтись. Мастеру, знающему себе цену, работать на низкопробном оборудовании будет неинтересно.

Мнение эксперта Мария Анищенко Опытная швея, общий стаж 18 лет.

Подбирая челнок для швейной машинки, обратите внимание на наименование производителя. Не стоит покупать китайские товары, а вот с брендами, изготовленными в Китае, можно ознакомиться поближе. Качество не уступает европейским изделиям, а цена товара значительно меньше

Качество не уступает европейским изделиям, а цена товара значительно меньше.

При покупке швейного оборудования следует придерживаться тех задач, которые ставятся перед техникой.

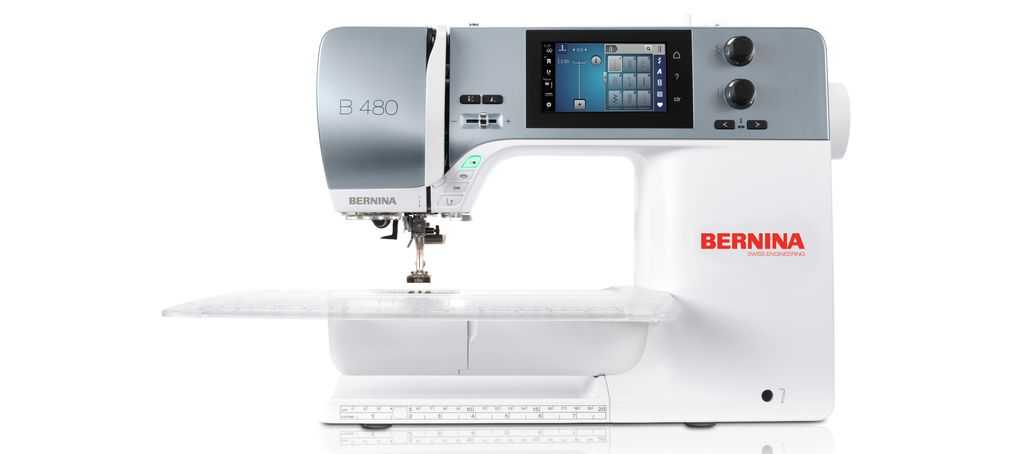

Швейная машина Bernina B 480

Фото: market.yandex.ru

Швейная машина Bernina 480 – новая модель, совмещающая широкий функционал с традиционным качеством. 994 швейные операции включают в себя 29 рабочих строчек, 21 крестообразную строчку, 27 строчек для стежки, 5 швейных алфавитов и 11 видов автоматических петель. Рабочая область (177 мм), улучшенная подсветка (8 светодиодов), позволят комфортно работать со швейными проектами. Bernina 480 совместима с регулятором длины стежка Bernina (BSR).

Швейная машина Bernina B 480

Особенности:

• Тип управления электронное
• Регулировка давления лапки на ткань
• Электронный стабилизатор усилия прокола
• Регулировка скорости шитья плавная
• Максимальная скорость шитья 900 ст/мин
• Ограничитель скорости
• Отключение механизма подачи ткани
• Кнопка реверса
• Коленный рычаг подъема лапки
• Система измерения размера пуговиц
• Линейка на корпусе
• Потребляемая мощность 90 Вт
• Освещение
• Количество швейных операций 994
• Выполнение петли автомат, число видов петель: 11
• Глазки
• Строчки обметочная, потайная, эластичная, эластичная потайная, «зигзаг»
• Швейный советник
• Работа с тонкими тканями
• Работа с грубыми тканями
• Число вышивальных алфавитов 5
• Максимальная длина стежка 6 мм
• Максимальная ширина строчки 9 мм
• Лапки для вшивания молнии, обметочная, для подрубки, для пришивания пуговиц
• Дисплей цветной
• Сенсорная панель
• Рукавная платформа
• Стол для расширения рабочей поверхности
• Нитевдеватель
• Автоматический обрезатель нити
• Автоматическая остановка иглы в верхнем положении
• Переключатель положения иглы (верх/низ)
• Шитье без педали

Какой тип лучше выбрать?

В зависимости от модели швейные машинки имеют различные виды челноков.

Разновидности челночных механизмов:

• горизонтальный;
• вертикальный;
• качающийся;
• ротационный.

Качающийся (маятниковый) челнок – наиболее распространенный вид, который устанавливают на недорогие и старые модели. Если швея планирует постоянную эксплуатацию швейной машины, то от покупки прибора с качающимся челноком лучше отказаться. Достоинства – надежность, неприхотливость, долговечность, низкий ценовой диапазон, устойчивость к перегрузкам. Недостатки – низкая скорость выполнения работ, наличие шума и вибраций во время шитья, небольшое количество строчек.

Горизонтальный челнок – современное устройство, в котором шпулька располагается сверху. Данный механизм является наиболее удобным в эксплуатации, а его верхнюю часть можно увидеть через окно игольной планки. Горизонтальное расположение шпульки дает возможность контролировать процесс работы детали и количество расходного материала на ней. Отличительные черты – простота эксплуатации и отсутствие шпульного колпачка, который заменяет встроенная черная пластмассовая деталь. Именно в нее мастер вставляет шпульку. Для предотвращения появления трещин и канав специалисты рекомендуют использовать только тонкие, эластичные и прочные нити. Достоинства:

• низкий уровень шума и вибраций;
• получение эластичной и качественной строчки;
• отсутствие искажений при настройке ширины шва;
• простота заправки и эксплуатации;
• возможность выполнять различные виды швов.

Вертикальный ротационный челнок – специальный механизм, который используется только для промышленного оборудования, а также в дорогих многофункциональных швейных машинках. Достоинства – высокая скорость работы, высокий уровень устойчивости к износу, высокое качество прокладываемого шва. Если при установке механизма были соблюдены все требования и нормы, изделие может бесперебойно прослужить длительный промежуток времени. Использование ротационного челночного механизма позволяет работать практически со всеми видами ткани, а также исключает вероятность запутывания нижней нити.

Немаловажным достоинством устройства является наличие большого количества типов строчек, которые можно использовать как для бытовых, так и для промышленных нужд.

Тип установленного челнока напрямую зависит от класса швейного механизма:

• бюджетный – вертикальный качающийся;
• средний – горизонтальный;
• дорогостоящие и промышленные – ротационный.

На выбор типа оборудования оказывает непосредственное влияние профессиональный опыт швеи:

• полное отсутствие профессиональных навыков – простое оборудование с маятниковым механизмом, которое имеет ограниченную функциональность;
• наличие базовых знаний – усовершенствованное оборудование с горизонтальным челноком, которое позволит работать с разными по плотности типами ткани в умеренном режиме;
• высокий профессиональный уровень – многофункциональное оборудование, которое имеет широкий набор строчек и используется в специализированных пошивочных мастерских.

Выбирая челночный механизм, необходимо особое внимание обратить на производителя. Специалисты не рекомендуют приобретать дешевые товары китайских фирм, которые не имеют сертификатов качества и разрешающих документов

А вот на товары европейских производителей, сделанные в Китае, следует обратить внимание

Несмотря на доступный ценовой диапазон, они имеют высокий уровень надежности и качества

А вот на товары европейских производителей, сделанные в Китае, следует обратить внимание. Несмотря на доступный ценовой диапазон, они имеют высокий уровень надежности и качества. Большинство работников швейной промышленности отдают предпочтение горизонтальным и ротационным механизмам, которые отличаются широким спектром опций и длительным периодом эксплуатации

Выбор устройств зависит от планируемой интенсивности проведения работ

Большинство работников швейной промышленности отдают предпочтение горизонтальным и ротационным механизмам, которые отличаются широким спектром опций и длительным периодом эксплуатации. Выбор устройств зависит от планируемой интенсивности проведения работ.

Возможные неисправности и их устранение

Несмотря на профессионализм швеи и надежность аппарата, в процессе интенсивной работы обязательно возникнет ряд неисправностей, часть которых можно устранить самостоятельно, а вот для решения других проблем надо прибегать к помощи специалистов.

Наиболее распространенные неполадки и методы их устранения:

• наличие пропусков в строчке – регулировка петлеобразователя, проверка высоты расположения иглы;
• слабое или сильное натяжение нити – корректировка работы челнока и пластин натяжения;
• полное отсутствие строчки и наличие посторонних звуков – механическая поломка челнока;
• формирование неаккуратной строчки – установка одинакового натяжения верхней и нижней нитей.

Для минимизации количества поломок опытные швеи рекомендуют соблюдать следующие рекомендации:

• проведение регулярной смазки оборудования – не реже 2 раз в год;
• тщательная чистка поверхности устройства после каждого его использования;
• ежедневная проверка уровня смазки;
• проведение промывки устройства бензином или керосином без извлечения его из машинки;
• использование для смазки только качественных, сертифицированных жидкостей;
• перед закрытием чехла надо убрать все остатки расходных материалов, а под опущенную лапку подложить небольшой тканевый кусок;
• длительное хранение устройства недопустимо без чехла;
• в процессе хранения электрических кабелей надо регулярно проверять отсутствие загибов и изломов, которые могут привести к деформации проводов;
• вращение махового колеса только по направлению к себе.

Ежемесячно надо обязательно проводить полную очистку и тщательный осмотр челнока и шпульки

Особое внимание необходимо уделять каналам, по которым поступает масло для смазки, – они всегда должны быть чистыми. Если на поверхности были замечены следы от контакта с нитками, то небольшие повреждения можно зачистить мелкой наждачной бумагой. Категорически запрещается применять силу во время работы машинки, сильно тянуть материал на себя, а также опускать стержень иглы на пустую пластину и продолжать шитье с поднятой лапкой

Категорически запрещается применять силу во время работы машинки, сильно тянуть материал на себя, а также опускать стержень иглы на пустую пластину и продолжать шитье с поднятой лапкой.

Шитье – увлекательное занятие, которое позволяет не только самостоятельно изготовить текстильные изделия, но и в полной мере проявить свои дизайнерские способности. Швейная машинка, вне зависимости от марки и модели, обязательно станет незаменимым помощником в данном процессе.

Дополнительные важные функции

Нитевдеватель – очень полезное приспособление

Нитевдеватель – не самое важное приспособление, но для тех, кто шьет регулярно — очень полезное – существенно облегчает и автоматизирует заправку нити в иглу. Автоматическая заправка нижней нити — приятная функция к которой если привыкаешь не хочется в дальнейшем отказываться

Автообрезатель нити — обрезает нитку нажатием кнопки. Коленный рычаг подъема лапки — специальный рычаг поднятия лапки без рук. Используется теми, кто шьет много и постоянно

Устанавливается таким образом, что его удобно нажимать коленом. Автоматическая остановка иглы в верхнем положении- по окончанию строчки машина автоматически установит иглу в верхнем положении. Отключение механизма подачи ткани (нижнего транспортера) — некоторые действия проще выполнять, передвигая материал вручную, например, при работе с особо деликатными тканями, при пришивании пуговиц, вышивке. Шитье в нескольких направлениях – реализуется в машинах с вышивальными возможностями.  Автоматически перемещая ткань в любом направлении горизонтальной плоскости, машина может  выполнять широкие (до нескольких сантиметров) строчки. Рукавная платформа – присутствует практически у многих швейных машин выше начального уровня — отсоединяется боковой блок, и получается рабочая зона уменьшенного размера.

Приставной столик – увеличивает рабочую зону раскладки ткани

Приставной столик – увеличивает рабочую зону раскладки ткани. Действительно, очень удобная функция. Линейка – нанесенная градуировка на рабочей поверхности швейной машины, позволяет тут же произвести корректирующие или контрольные замеры. Швейный советник – им оснащаются практически все швейные машины – более дорогие модели выводят подсказки на дисплей машины, в более дешевых машинах есть бумажная версия. Советник может подсказать, как заправить верхнюю и шпульную нити, нить, какую лапку выбрать для определенной операции, когда и как необходимо смазать машину и т. д. Более сложные швейные машины следят за правильностью процесса шитья, контролируют ширину стежков, положение иглы, могут сигнализировать об окончании нити на шпульке. Автоматический подъем лапки —  лапка автоматически поднимается по окончании строчки. Данная функция есть далеко не у каждой машины. Кнопка реверсной строчки — при нажатии машина начнет шить в обратном направлении, обычно используется для удобного закрепления строчки. В более дорогих моделях есть функция «Автоматическое закрепление строчки». Комплектация и лапки — чем более широкий ассортимент аксессуаров и дополнительных принадлежностей входит в комплект машины, тем меньше вы потратите денег на их приобретение. Также это касается и ассортимента лапок.
