Обратный клапан для стиральной машины на слив: виды, выбор, установка

Советы по выбору

Специалисты говорят о том, что не все модели сливных клапанов подходят именно для вашей стиральной машины. Подобрать подходящий антисифон вам помогут в центре обслуживания. Также можно обратиться за советом к опытному мастеру, специализирующемуся на ремонте стиральных машин.
Самые хорошие рекомендации имеют обратные клапаны от европейских производителей. Большое количество положительных отзывов собирает оборудование от итальянских фирм Siroflex и Merloni, а также от чешской компании Alcaplast.

При выборе способа установки нужно следить за тем, чтобы шланг не опускался в воду. Специалисты знают, что делать в такой ситуации. Исправность канализационной системы проверяется перед монтажом, чистятся трубы, организовывается быстрый и свободный отток.

Советы и рекомендации

Мы собрали советы от мастеров-сантехников. Надеемся, они вам пригодятся.

Устанавливать в легкодоступном месте

Выходной клапан стиральной машины, установленный на сливе, со временем засоряется и ломаться. И установив его в месте, куда трудно добраться, вы лишь усложните себе жизнь. В экстренной ситуации, вам нужно будет быстро разобрать клапан, прочистить его или произвести ремонт, чтобы белье не успело побывать в грязной воде.

Какой выбрать

Список самых надежных и популярных обратных клапанов

Итальянский выпускной клапан фирмы «Siroflex» По типу — врезной. Материал корпуса — полипропилен. Устанавливается в сточную трубу или крепится на шланг для слива воды. В основе механизма — пружина с резиновой мембраной.
Чешский клапан от компании «Alcaplast». Настенный. В пластиковом корпусе находится гидрозатвор из шарика с пружиной. Универсален: подойдет для любого шланга. Основное преимущество — доступная цена.
На третьем месте еще один представитель Италии от компании «Merloni». Корпус выполнен из полипропилена. Устанавливается в сифон под раковиной. Механизм — пружинный.
Мини-сифон от российского производителя АНИ Пласт. Крепится в любом месте на трубе. Запирающий механизм состоит из подпружиненного полимерного шарика. Полипропиленовый корпус устойчив к агрессивной среде и перепадам температуры.
Сифон для подключения стиральной машины от шотландской фирмы McALPINE. Красивый пластиковый хромированный корпус не портит эстетику интерьера. Стандартный гидрозатвор с полимерным шариком и отражателем.

Так ли он необходим или как сделать своими руками

Можно обойтись и без дополнительных трат, сделав затвор своими руками, при помощи стандартного гофрированного шланга, который идет от машинки к канализации. Делается это просто — шланг нужно организовать так, чтобы верхняя точка была выше уровня бака стиральной машины. Законы физики и гравитация не дадут жидкости поступать обратно в «стиралку».

Но это не решение проблемы, а лишь временный способ. Дело в том, что насос работает на износ из-за длинного шланга и его изгиба. Помпе приходится сильно напрягаться, чтобы прогнать воду через такое расстояние. Кроме того, чистка превращается в пытку, так как придется полностью отсоединять его от стиральной машинки.

Когда подключают шланг для слива воды напрямую к канализации, используют резиновую муфту. Она сделает соединение более герметичным.

При таком способе отвод сточной трубы обязательно должен быть поднят на 50 см от пола. В противном случае — гидрозатвор не получится.

Длины шланга тоже может не хватить. Чтобы его удлинить понадобится кусок аналогичного шланга и специальной муфты. Но со временем в месте соединения начинает протекать вода.

Как работает?

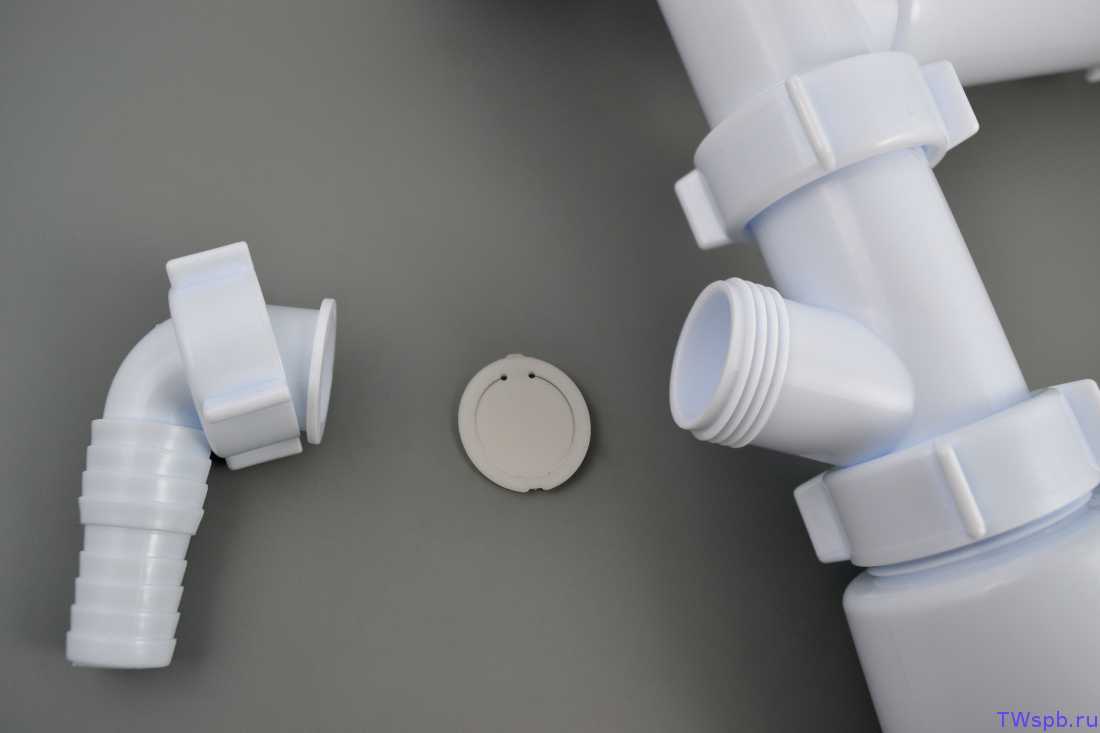

Обратный клапан – это довольно простое устройство, сделанное из нержавеющего металла или пластика. По своему внешнему виду оно немного напоминает запорный вентиль, и принцип работы у него схожий. Антисифон нужен для того, чтобы регулировать поток воды в трубе, позволяя ему двигаться только в одном направлении.

Изначально обратный клапан находится в запертом состоянии, но, когда активизируется режим слива, он открывается под напором воды. Когда программа слива отключается, клапан автоматически запирается, препятствуя возвращению воды.

На современном рынке сантехнического оборудования представлено несколько разновидностей обратных клапанов. Они различаются по особенностям конструкции, типу установки и области применения.

Основные виды антисифонов:

разборный – металлическое устройство, состоящее из нескольких частей; этот вид удобен тем, что, при необходимости, его можно разобрать и прочистить;
неразборный – монолитная конструкция, выполненная из пластика; считается наиболее бюджетным вариантом;
врезной – клапан, который устанавливается непосредственно в трубу, на место вырезанного из нее куска;
моечный – обратный клапан, предназначенный для использования в сливных сифонах раковин и умывальников;

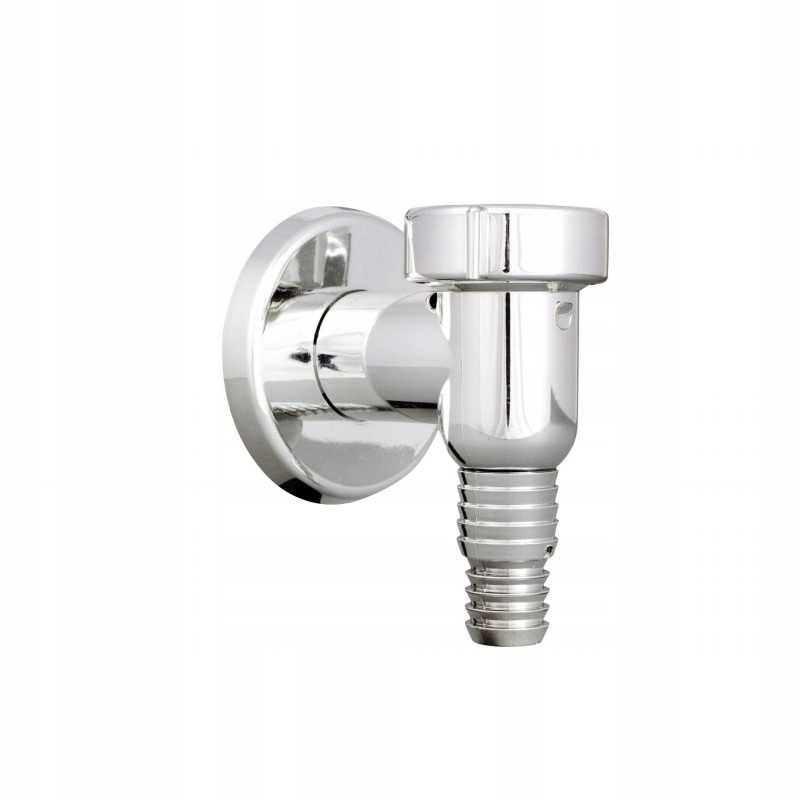

настенный – красивая конструкция из хромированного металла, которая монтируется на стену; самый дорогой вариант из всех вышеперечисленных.

Как подобрать?

В инструкции к отдельным стиральным машинкам может присутствовать специфическая информация. Она имеет отношение к выбору обратного клапана. В такой ситуации выбор обусловливается практическим руководством к машине. Выбор антисифона диктуется определенной ситуацией. Самое главное – заранее принять решение: где будет инсталлировано устройство, какого качества вода, достаточно ли площади в месте, избранном под монтаж. Принятое решение обусловливает последующие мероприятия по покупке.

Вне зависимости от торговой марки стирального агрегата (не имеет значения, Bosch у вас, Samsung либо иной торговый бренд), вы имеете возможность приобрести какой угодно тип клапана (но рекомендация сервисного центра либо опытного специалиста излишней не будет). В такой ситуации предпочтительнее ориентироваться на место подсоединения сливного шланга, на воду (загрязненность и жесткость), периодичность стирки и показатель загрязненности вещей. Когда вода из водопровода жесткая, а белье прилично загрязненное (к примеру, часто стираете спецодежду либо детские вещи), неплохо бы приобрести сегментный тип – его можно разобрать и очистить при засорении. С неразборным устройством такой «номер» не пройдет, потребуется поменять на новый, доступ к месту его установки должен быть свободным.

Настенный тип – удовольствие не из дешевых, но коренным образом незаменимое и оправданное устройство, когда сливную коммуникацию требуется втиснуть в узеньком промежутке (промеж стены и стиральной машины). Нередко в изготовлении применяется хром. Хромированные детали гармонично «уживаются» с любой плиткой и сантехническими приборами. Также пользуются популярностью полипропиленовые разновидности.

Врезной вариант подойдет при устройстве слива напрямую к канализационной системе. Это самый простой способ монтажа для сливной трубы, но высоконадежный. Обратный клапан под мойку превосходно совмещается с сифоном какой угодно структуры. Его габариты предусмотрены как раз для установки с сифонной трубкой. Выходит основательная защита от произвольного слива жидкости в канализацию или ее возврата из дренажной системы в бак. При сливе в мойку ни одна капелька не окажется в стиральной машине.

Предлагаем ознакомиться Бежит вода из под стиральной машины

На заметку! Имеется важный фактор: диаметры шланга стиральной машинки, канализационного патрубка и отверстий обратного гидроклапана (элемент слива раковины с ним) должны в точности соответствовать друг другу. Применение переходников в подобном случае нежелательно, так как чем больше стыков, тем менее надежна в целом вся конструкция (даже при подобающей герметизации мест соединения деталей).

Конструкция и принцип действия

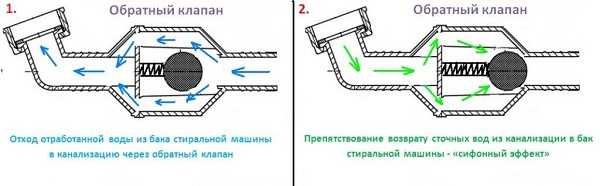

В середине механизма со стороны шланга стиральной машины находится резиновый шарик, который прижимается к отверстию при помощи пружины.

Когда машина осуществляет слив, шарик под напором отодвигается и отработанная вода уходит в канализацию.

После окончания слива шарик прижимается назад к отверстию. Тем самым предотвращается самостоятельный стек воды и всасывание жидкости с канализации обратно в шланг. Совет специалиста: рекомендуется устанавливать антисифон в доступном месте, чтобы в любой момент, в случае неисправности или засорения, можно было провести ремонт, замену или чистку.

Вывод напрашивается единственный. Установка обратного клапана решит ряд проблем, возникших при подключении. Выбрать место для установки станет проще, затраты на воду и электричество сократятся в разы. Аппарат будет корректно работать, и прослужит намного дольше.

Как смонтировать слив стиральной машины через обратный клапан, смотрите в следующем видео:

None Хотите предложить для публикации фотографии по теме?

Вы купили новую стиральную машину и самостоятельно подключили её. Если вы внимательно прочитали инструкцию, то там сказано, что для правильного слива воды необходимо на сливном шланге сделать петлю высотой примерно 60 см. Для правильной работы сливного насоса необходимо обеспечить за ним подпор воды.

Вы сделали петлю и подключили шланг для слива под мойку. Агрегат прекрасно работает и исправно выдаёт вам чистое, приятно пахнущее белье. Но, спустя какое-то время, вы начинаете отмечать, что в машинке появился какой-то неприятный запах, да и выстиранное белье уже не пахнет свежестью.

Присмотревшись повнимательнее, вы увидели, что во время мытья посуды почему-то в стиральной машине появляется вода. Причина всех этих неприятных явлений довольно проста. Это так называемый сифонный эффект. Если на дно ёмкости с жидкостью опустить конец шланга, наполненного водой, а другой конец этого шланга опустить ниже дна ёмкости, то жидкость будет самотёком подниматься по шлангу и выливаться через свободный конец.

В сантехническом оборудовании учитывается и используется эффект сифона. Сифонами оборудуются все места слива жидкости в канализацию. Сифоны устанавливаются под мойками. В ванне на слив и на перелив также устанавливается сифон. Принцип его работы довольно прост. В изгибе сифона постоянно находится некоторое количество жидкости, которая, как пробка, перекрывает запахи из канализации.

Специальный, антивибрационный коврик под стиральную машинуСлив грязной воды из машинки расположен в самом низу, возле пола. А шланг для слива воды вы присоединили к сливу под мойкой или к канализационной трубе. И эта точка входа в канализацию гораздо выше, чем точка выхода воды из машины. Создаётся сифонный эффект и канализационные стоки начинают перетекать в машину.

Пути решения проблемы:

Поднять шланг
Установить антисифон для стиральной машины

Сифонный эффект создаётся только тогда, когда один конец шланга опущен в жидкость. Если вы подключили слив к сифону под мойкой, то там постоянно воды нет и сифонный эффект проявляться не будет. Но вода из мойки во время мытья посуды будет самотёком перетекать в стиральную машину.

В этом случае нужно сделать так, чтобы точка входа шланга в канализацию была ниже точки выхода воды из машинки. Для этого достаточно сливной шланг в месте выхода из стиральной машины поднять и закрепить в верхней её части. В этом случае грязная жижа из мойки в машину попадать не будет.

Если же делать все по правилам, то необходимо установить обратный клапан на сливной шланг стиральной машины. А в случае подключения слива под мойку установить сифон с обратным клапаном. Антисифонный клапан для стиральной машины — это небольшое приспособление, которое пропускает воду только в одну сторону. В зависимости от места установки эти приспособления выпускаются в нескольких вариантах.

Заливной клапан для стиральной машины – принцип работы, виды, проверка и замена

Одним с элементов стиральной машины является заливной клапан, который выполняет функцию обычного крана, то есть подает и прекращает подачу воды, только в отличии от него работает автоматически, нет необходимости поворачивать вручную.

Впускной клапан работает по такому принципу: когда включаете машину, то специальная деталь передает сигнал на описанное устройство, в результате на катушке клапана появляется напряжение и электромагнитное поле. Затем заливной клапан автоматически открывается и происходит поток воды. Закрывается клапан после того, когда машина наберет необходимое количество воды.

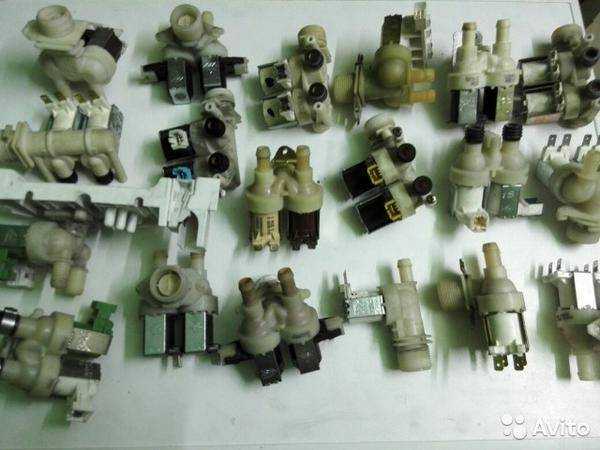

Типы заливных клапанов

Существует довольно много разновидностей указанных устройств, предназначенных для стиральных машин. В первую очередь, когда выбираете устройство, то нужно ориентироваться на модель техники и ее функции. И так, для старых машин, которые вряд ли уже найдете в продаже, подойдут самые простые клапаны с одной катушкой. Их особенностью является тот факт, что командоаппарат имеет механическое управление, и необходимо регулировать, по какому шлангу будет проходить вода.

Другой вид электромагнитных клапанов имеют две или больше катушек, которые работают полностью в автоматическом режиме, то есть, в зависимости от того, какая з них приступает к работе, активируется необходимая секция с клапаном. Как вывод, определенная катушка меняет направление воды. Самый оптимальный вариант https://technoportal.ua/washer.html – стиральная машина с тремя катушками и тремя секциями с клапанами. В том случае, когда устроено только две катушки, то чтобы открыть третье направление, открываются обе секции клапанов.

Таким образом, принцип работы заливного клапана стиральной машины достаточно легкий и при замене деталей, не должно возникать трудностей так, как случаются случаи, когда он может поломаться и подача воды прекратится.

Этапы проверки заливного клапана на работоспособность:

Данное устройство имеет сеточку-фильтр, которая просто может засориться. Для того, чтобы прочистить ее, необходимо открутить специальными инструментами шланг, который подает воду и аккуратно вынуть фильтр.
Также необходимо проверить клапан, с целью узнать, не пропускает ли он воду. Для этого открутите клапан от стиральной машины и подключите его к шлангу, который подает воду. После этого открываем кран подачи воды, и присоединяем, к каждой секции клапанов напряжение 220 В. Выполняйте проверку поочередно, сначала подайте ток на одну секцию, если все нормально, то с определенной трубки потечет вода, затем приступайте к следующей. Когда соответствующая катушка не сработает, то значит, ее необходимо заменить.

Обратите внимание, что данный процесс выполнять нужно предельно осторожно, соблюдать правила безопасности, предварительно проверить, чтобы не было оголенных проводов, иначе брызги воды смогут на них попасть и произойдет короткое замыкание

Достаточно легкий способ проверки клапанов стиральной машины с применением мультиметра. Если при измерении катушки, показатель сопротивления будет2-4 кОм, то она подлежит замене.

Замена заливного клапана в стиральной машине

Чаще всего, поломанные впускные клапаны стиральной машины невозможно отремонтировать, необходимо покупать новые. Можно, конечно, попытаться поменять нерабочие катушки, но чтобы старание не оказались напрасными, то рекомендуется купить полностью новый клапан.

Таким образом, придется потратить немного больше денег, но и работать она будет гораздо дольше.

Чтобы не вызывать специалиста, заменить поломанный клапан на новый, вполне можно самостоятельно, следуя таким пошаговым действиям:

Определяем местонахождение впускного клапана в стиральной машине, как правило, это верхняя часть техники. Перекрываем подачу воды, затем снимаем наливной шланг с нужного устройства. Вынимаем клапан. Когда он расположен сверху, то сначала открутите верхнюю крышку, а если сбоку, то боковую стенку. Освобождаем клапан от всех присоединённых деталей

Обратите внимание, что хомутики, что используются для крепления шлангов, могут быть как одноразовыми, так и многоразовыми. Вынимаем клапан из стиральной машины, предварительно открутив болты

Меняем нерабочие катушки на новые. Затем устанавливаем клапан обратно.

Не забудьте все устройства прикрутить на свои места. Запустив стиральную машину, проверьте ее работоспособность.

Обзор устройства и его функции

Обратный клапан или антисифон предназначен для защиты сливной системы от возврата сточной воды из канализации обратно в бак стиральной машины. Такое может случиться и нередко случается в том случае, если машинка неправильно подключена к канализации. При этом грязная вода вместе со сточными водами попадает в бак, портит белье, находящееся в барабане стиральной машины, а также существенно увеличивает расход электроэнергии.

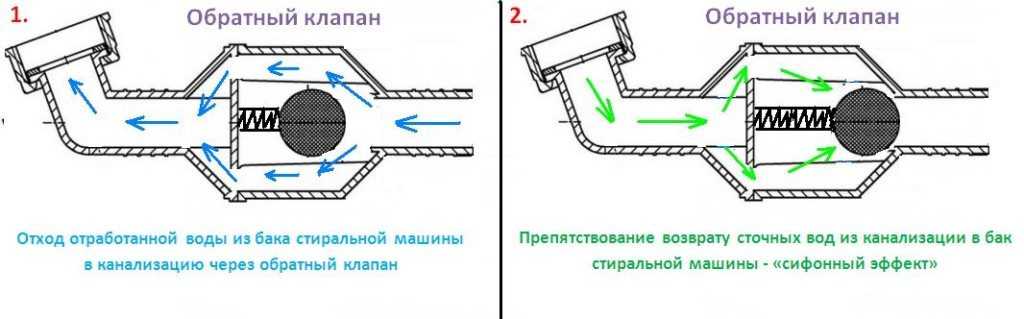

Обратный (антисифонный) клапан не препятствует отходу отработанной воды из бака автоматической стиральной машины LG, Samsung, Siemens и любой другой. При этом если вода хлынет из канализации обратно в бак, специальная заслонка сразу перекроет ей дорогу. Чтобы приобрести качественный слив с клапаном, необходимо определиться с типами подобных устройств и их производителями. Существует пять видов антисифонных клапанов:

цельные;
сегментные;
пристенные;
врезные;
под мойку.

Принципиальной разницы между этими устройствами нет, все они выполняют одну и ту же функцию – обеспечивают нормальный слив воды. Однако при подключении конкретной стиральной машины (например, LG) к канализации существуют нюансы. В случае если качество водопроводной воды оставляет желать лучшего, ставят сегментный клапан для того, чтобы можно было его периодически разбирать и очищать от водного камня и мусора.

Пристенные клапаны довольно дороги и их используют в том случае, если сливные коммуникации нужно расположить в узком пространстве между стеной и задней стенкой стиральной машины. Они позволяют существенно сэкономить место, расположив устройство вдоль стены, кроме того клапан подобной конструкции смотрится весьма эстетично.

Врезные клапана пригодятся в том случае, если вы планируете организовать слив напрямую в канализационную трубу. При этом в канализационную трубу производится врезка, а в эту врезку монтируется антисифонный клапан. Клапан под мойку имеет конструкцию идеальную для встраивания в сифон раковины, при этом вмонтировать подобный клапан можно в сифон практически любой конструкции.

Специалисты по установке стиральных машин рекомендуют несколько моделей обратных клапанов. Давайте их рассмотрим.

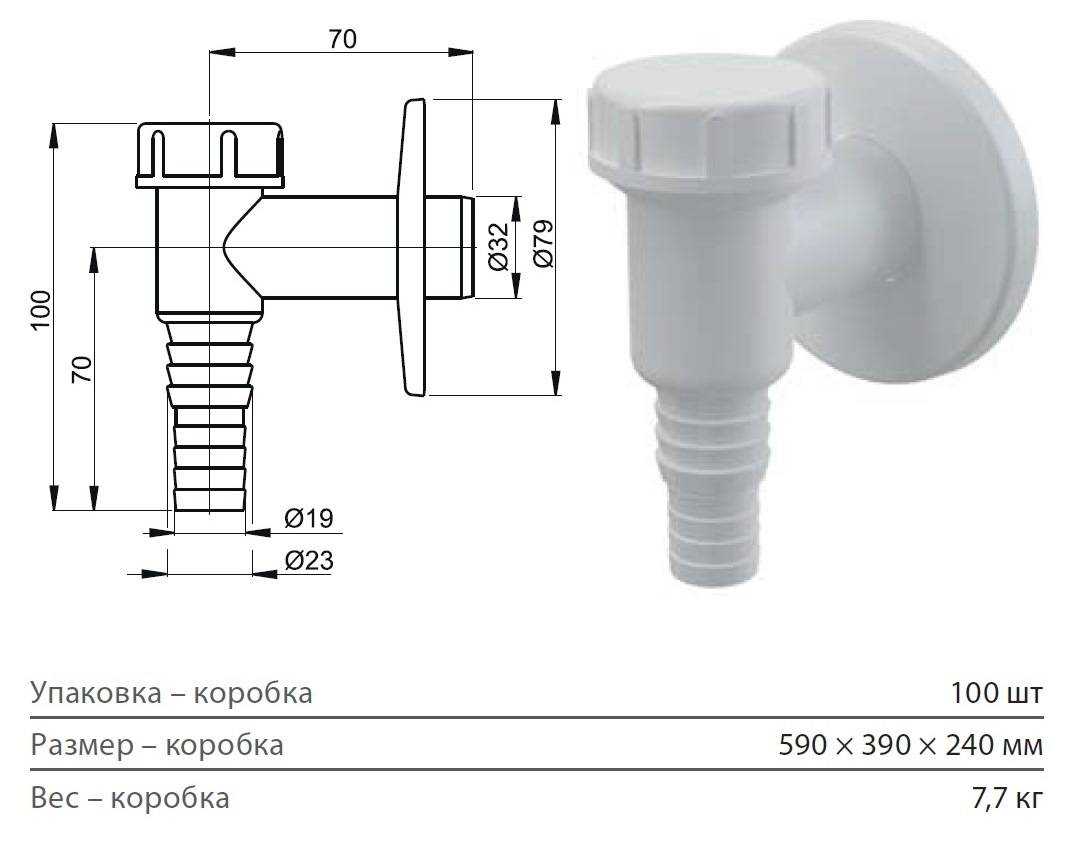

Полипропиленовый настенный антисифонный клапан от чешской фирмы Alcaplast. Простое, надежное и сравнительно недорогое устройство, подходящее под сливные шланги любых моделей стиральных машин. Предназначено для торцевого соединения с канализационной трубой. Обратный клапан пружинный, хромированное покрытие, имеется отражатель, декорирующий место соединения. Обеспечивает идеальный слив отработанной воды. Примерная цена 8 у.е.
Полипропиленовый врезной антисифонный клапан от итальянской фирмы Siroflex. Данный обратный клапан можно установит путем врезки в канализационную трубу или как соединительный элемент сливного шланга. Механизм состоит из пружины (нерж. сталь) и резиновой мембраны. Обеспечивает качественный слив воды. Примерная цена 7 у.е.
Полипропиленовый сегментный антисифонный клапан от итальянской фирмы Merloni. Данный клапан монтируется в сифон под мойку и при необходимости его можно разобрать и почистить от мусора. Сам клапан представлен пружиной и резиновой мембраной. Обеспечивает качественный слив воды. Примерная цена 8,5 у.е.

Обратный клапан — устройство

Если сифон находится далеко от СМА, или по эстетическим соображениям нет желания делать подключение под раковину, то оптимальным вариантом будет применение антисифонного клапана. В этом случае можно подключаться к канализации в любом месте.

Обратный клапан пропускает воду в одном направлении, и предотвращает движение в противоположном. Препятствует «сифонному эффекту» и в основном защищает от запаха канализации. Для стиральных и посудомоечных машин применяют два типа:

К настенному клапану удобно прикреплять сливной шланг, но необходимо выполнить работы по монтажу его к стене. Нужно понимать, что не везде удастся его установить. С монтируемым на шланг попроще. Но есть нюансы.

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Приобрести можно в любом хозяйственном магазине с отделом сантехнических изделий. Крайне нежелательно делать длину больше 4 метров. Насос не рассчитан на такую нагрузку и это приведёт к уменьшению его ресурса.

В антисифонных клапанах для СМА и ПММ — посудомоечная машина.

«>ПММ в основном используют шаровый механизм запирания. Для прижимания применяют пружинку. Принцип работы понятен по фотографии ниже.

В пространстве определённой формы находится шарик. Перемещается ограниченно, т. к. трубка заужается. С одной стороны он прижимается пружиной. Именно она и определяет направление движения жидкости. Вода может двигаться только в сторону пружины, сжимая и освобождая пространство. В другую — движение невозможно, т. к. заперто затвором.

Жёсткость пружины рассчитана таким образом, что тяга сливной помпы её продавливает. Но при выключенном насосе вода не вытекает, т. е. «сифонного эффекта не возникает».

Существует множество вариантов обратных клапанов для стиральных машин

На что следует сосредоточить внимание при покупке? Выбирайте разборные! Иногда попадают посторонние предметы в слив и нарушают работу клапана. А так же рекомендуем выбрать металлический корпус — он более долговечен

Всё остальное — неважно. Лучше ориентироваться на именитых производителей, то тогда выше будет стоимость

Как работает устройство?

Обратный клапан устроен достаточно просто, а принцип работы сводится к следующему. В трубке особой формы находится пружинный или шариковый клапан, трубка устанавливается на сливной шланг, сифон или канализационную трубу. Когда стиральная машина LG (или любая другая) начинает сливать воду, она под давлением проходит через клапан, открывая его, и уходит в канализацию. Если создается «сифонный эффект», то есть вода из канализации предпримет попытку вернуться в бак машины, то она упрется в клапан, который вовнутрь не откроется.

Получается, что вода из бака выливается по канализационной трубе и проходит через клапан относительно спокойно, а вот обратно из канализации уже не пройдет. В пружинных клапанах подобный эффект достигается за счет пружины и резиновой мембраны, которая запечатывает отверстие трубы от сточных вод. А в шариковых клапанах отверстие закрывает специальный шарик, сделанный из мягкой резины.

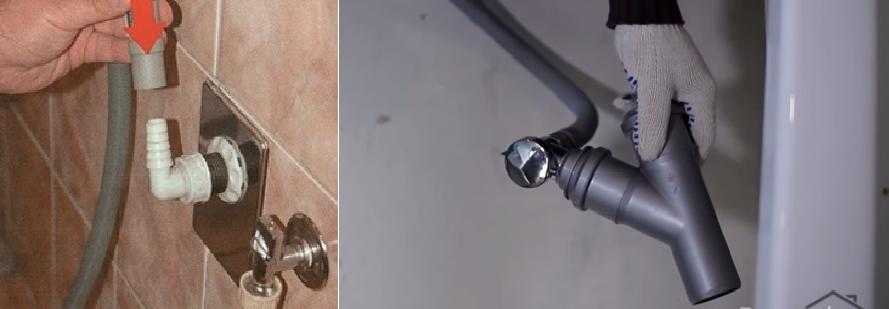

Как установить и чем заменить устройство?

Антисифонное устройство представляет собой сложную трубку, выходы которой имеют разные диаметры с двух сторон. Одну сторону мы врезаем в канализационную трубу или подключаем к сифону, а другую стыкуем со сливным шлангом стиральной машины LG (или любой другой). Все соединения нужно тщательно герметизировать своими руками и на этом работа заканчивается.

Следует отметить, что работы по установке антисифонного устройства далеко не всегда оправданы. По мнению специалистов, обратный клапан следует ставить когда:

вы подключаете стиральную машину к канализационной трубе напрямую и технически невозможно приподнять такую трубу. При этом врезка находится слишком низко у самого пола;

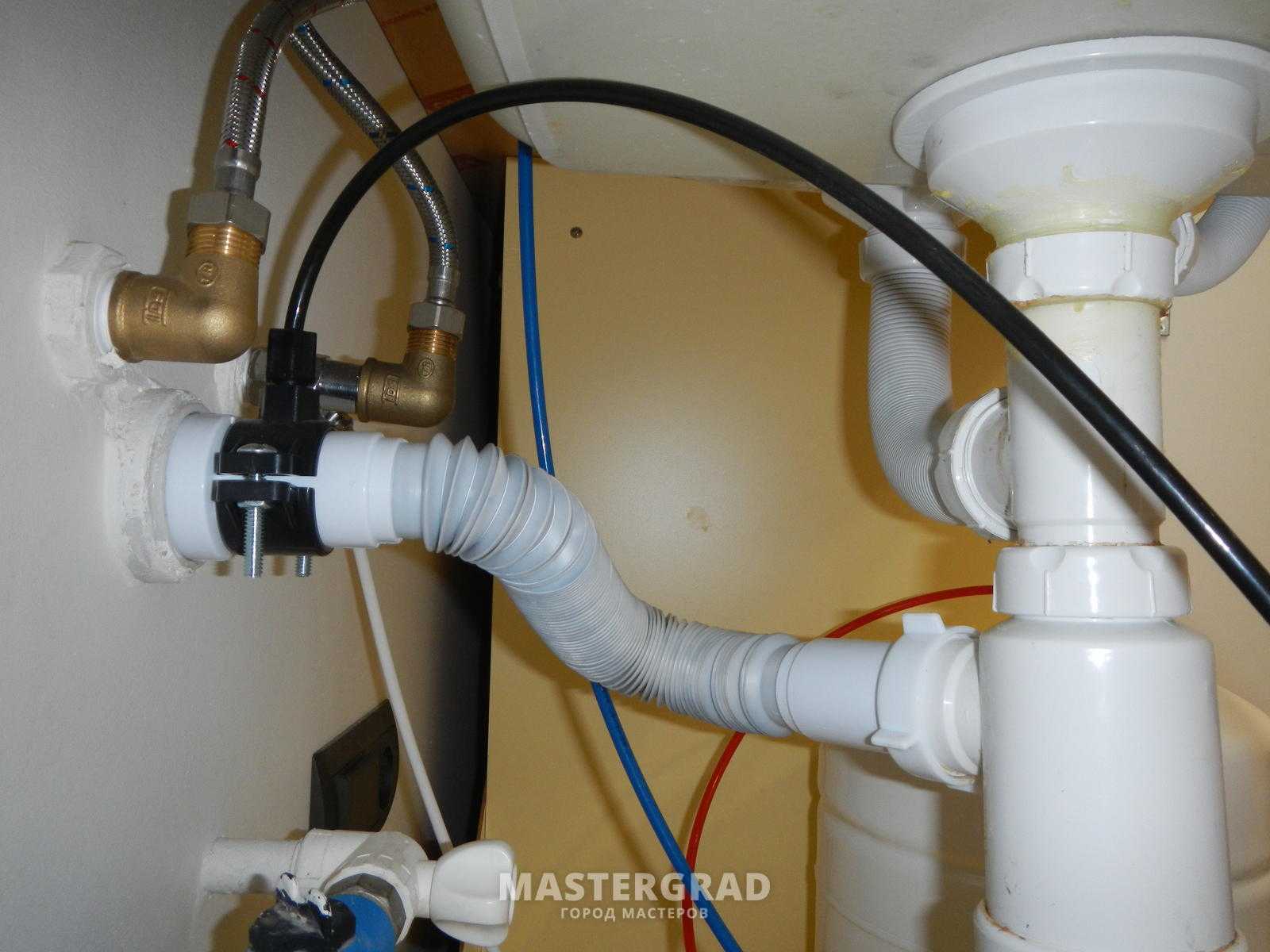

вы подключаете сливной шланг стиральной машины к сифону находящемуся под мойкой.

Если сливной шланг стиральной машины подключен по всем правилам к приподнятой на нужную высоту канализационной трубе, то подключать антисифонное устройство не нужно. Подробнее о правильном подключении стиральной машине к канализации читайте в статье про установку и подключение стиральной машины своими руками.

В заключение, отметим, организовывать слив отработанной воды из бака стиральной машины нужно правильно. Если возникают проблемы с возвратом воды из канализации в бак, то следует установить обратный клапан. Это устройство имеет простейший принцип работы, а пользу приносит огромную.

Принцип работы

Устройство антисифонного клапана не является сложным. Принцип его работы построен на следующем эффекте. В трубку специальной конструкции закладывают клапан пружинного или шарикового типа. Далее ее устанавливают на шлаг сливной системы, сифон раковины или водосток. Во время выполнения программы слива, поток отработанной воды, усиленный давлением, легко проходит сквозь него и отправляется в канализацию.

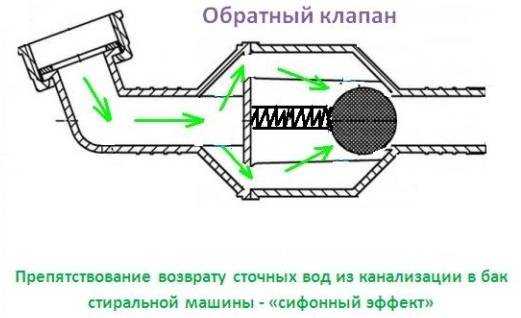

В случае возникновения сифонного эффекта, а именно возврата грязной воды, клапан надежно перекрывает шланг, и не дает ей проникнуть в бак.

Иными словами, жидкость с легкостью удаляется из барабана стиральной машины и беспрепятственно проходит через клапан, но вот ее возвращение назад уже невозможно. Пружинные антисифоны добиваются этого с помощью резиновой мембраны и стальной пружины, перекрывающей водосток. В клапане шарикового типа, эту функцию выполняет изготовленный из мягкого материала шар.
