Принцип работы различных программаторов для стиральной машины

Из каких деталей состоит программатор?

Решив ремонтировать селектор переключения программ самостоятельно, необходимо выяснить, из каких деталей собрано устройство. Механизм включает в себя следующие элементы:

• мотор;
• плату;
• контакты;
• шестеренки;
• редуктор;
• кулачки (это специальные выступы и углубления, активирующие синхромотор).

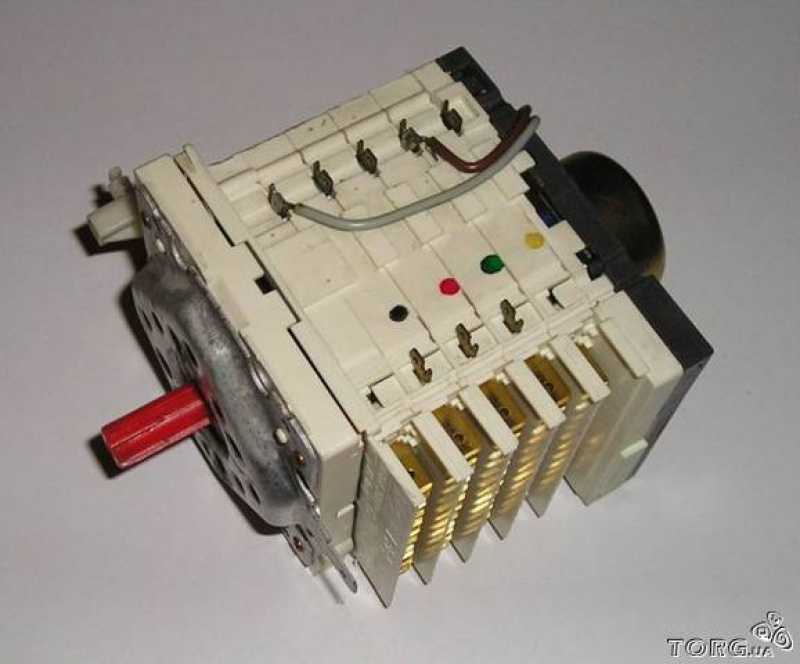

Механические (гибридные) селекторы переключения программ считаются самыми надежными, они ломаются крайне редко. При необходимости их проще и дешевле отремонтировать. Электронные детали современнее, зато чаще приходят в негодность, так как остро реагируют на перепады в электросети.

Общие принципы работы управляющего контроллера:

Для того чтобы можно было систематизировать весь процесс управления, производители давно отказались от аналоговых сигналов. Они встречаются лишь на участках между датчиками (например, температура) и конвертерами сигнала (это простейший блок, выполненный, как правило, на одной микросхеме). Также аналоговый сигнал подается на исполнительные механизмы: электродвигатель, клапана, помпа, блокировка двери.

Как работает схема передачи и приема сигналов? Мозг любой стиральной машины – это контроллер. Его главный элемент: микросхема управления с возможностью программирования. Инженеры системотехники пишут программу, которая на основе заданного режима стирки, и полученной от многочисленных датчиков информации, посылает сигналы на включение остальных узлов агрегата.

На иллюстрации это самый большой элемент с 64 ножками. Разумеется, выход из строя этой масштабной детали приведет к ее замене. Микросхемы не ремонтируются. Ее стоимость сравнима с ценой всей платы управления, поэтому меняют ее целиком.

Остальные детали – это стандартная элементная база: резисторы, конденсаторы, транзисторы, катушки индуктивности, диоды. Любую деталь можно диагностировать, и заменить с помощью паяльника. Стоимость элементов копеечная. При наличии элементарного опыта работы с электроникой, с такой задачей может справиться любой домашний мастер.

Разумеется, для проверки и ремонта нужна принципиальная электросхема. Это не такой уж большой секрет: на профильных сайтах, и даже на интернет ресурсах производителей и сервисных центров, схемы размещены в свободном доступе.

По линиям принципиальной схемы можно проследить путь прохождения каждого сигнала, и диагностировать каждую отдельную радиодеталь. Для облегчения работы можно использовать простейший генератор импульсов и осциллограф. Если ваш уровень подготовки позволяет ремонтировать такие платы, оборудование наверняка имеется. Обычные радиодетали на аналоговом уровне, можно проверить мультиметром.

Разбор и ремонт программатора

Зависит это от модели стиральной машины. Существуют некоторые особенности, которые нужно учитывать при разборке. Если к примеру говорить о машинке Аристон, то:

Снятый программатор подлежит тщательному осмотру. Сбоку увидите фиксаторы, которые крепят крышку. Они отщелкиваются при помощи отвертки. Под крышкой находится много пружинок, пытающихся при снятии разлететься в разные стороны.

Сняв крышку, вы увидите плату с изнаночной стороны. Ее нужно достать и отложить в сторону.

Далее достается шестерня и тщательно исследуются шестеренки

При наличии мусора, очищаются.
Переключаем внимание на плату. Если заметны повреждения, подгоревшие детальки или дорожки, то их нужно заново пропаять

Если повреждения отсутствуют, тогда с помощью мультиметра проверяется сопротивления на контактах.
Далее достаются все шестерни и сердечник мотора детали.На движке проверяется обмотка в целях исключения подгоревших участков. Если обнаружится – потребуется замена.

Проверяется целостность всех элементов и контактов.

Программатор собирается в обратном порядке.

Ремонт программаторов немецких стиральных машин

Устройство программатора стиральной машины очень сложные по конструкции.

А если говорить о Gorenie, то у них вообще плата управления впаянная и советуется замена программатора в стиральной машине.

За ее ремонт не берутся даже многие профессионалы. Можно ремонтировать самим, если это связано с неисправностью кнопок и переключателей или ручки программатора стиральной машины, можно самим решить проблему. Для этого:

• отверткой отщелкиваются застежки;
• выдвигается порошкоприемник;
• выкрутив крепежные болты, убирается панель управления.

голоса

Рейтинг статьи

Почему ломается деталь?

Выяснить, что программатор вышел из строя, достаточно просто. Если вы крутите ручку селектора, а машинка не переключает режимы стирки, значит, устройство неисправно. Также на поломку могут указывать и другие признаки:

• стиралка не включается. Конечно, причин этому может быть несколько, но если проблем с электросетью нет, то дело либо в плате управления, либо в самом программаторе;
• в ходе стирки алгоритм сбивается, продолжительность цикла увеличивается или уменьшается;
• после включения машинки индикация на приборной панели хаотично мигает.

Механические командоаппараты очень надежны. Обычно они бесперебойно работают на протяжении всего срока эксплуатации машины-автомат: и 10, и 20 лет

Главной причиной поломки гибридных программаторов считается неосторожное обращение со стиральным оборудованием. К примеру, если с силой крутить и дергать ручку в разные стороны, она легко повредится

Основная причина поломки электронных программаторов – перепады напряжения в электросети. Также часто нарушение работы таких устройств провоцируется влагой, попавшей на плату. И, конечно, нельзя исключать производственный брак.

Чаще всего починить программатор можно самостоятельно. Это касается устройств, устанавливаемых на стиралках Самсунг, ЭлДжи, Индезит, Канди. Ремонт командоаппаратов машин Миле и Сименс лучше доверить специалистам. А селекторы шведских и словенских автоматов Горенье и Аско целесообразнее сразу заменить новыми.

Поделитесь своим мнением — оставьте комментарий

Стиральная машина протекает

Причины неисправности и методы ее устранения:

определить место протечки

• Мокросзади по центру. Протекает бак. В домашних условиях ремонту не подлежит.
• Мокро с боков. Протекает система залива или слива воды. Протянуть хомуты мест крепления шлангов и патрубков. При необходимости заменить шланги, патрубки, хомуты.
• Мокро спереди по центру. Протекает манжета крышки люка. Необходимо заменить манжету.

Для замены манжеты необходимо снять переднюю стенку корпуса, предварительно освободив манжету от зажима на корпусе. Если передняя стенка не съемная, то доступ к манжете осуществляется через верхнюю крышку. Для снятия манжеты необходимо отщелкнуть или открутить хомуты на баке и корпусе стиральной машины. Стянуть манжету.

Новую манжету необходимо сравнить со старой на предмет идентичности. Натянуть манжету на бак, корпус. Пластмассовый бак может сломаться при работе грубым инструментом

Необходимо соблюдать осторожность. Правильное положение для установки манжеты определяется метками на барабане стиральной машинки, манжете и корпусе

Для облегчения натяжения манжеты на барабан используется мыльный раствор, который делает поверхности барабана и манжеты сколькими.

Исполняющие детали

Устройство стиральной машины-полуавтомат и автомат предусматривает наличие исполняющих узлов. Электронный блок дает команду деталям, после чего они начинают работать.

Электродвигатель

Двигатель в стиралке способствует вращению барабана на разных оборотах. В современных машинах установлены моторы с прямым приводом. Это инверторные двигатели, которые крепятся к барабану. Они более эффективные, мощные и бесшумные. Их конструкция надежна, поэтому ломаются такие моторы очень редко. Зачастую встречаются коллекторные двигатели. Они передают обороты барабану за счет приводного ремня.

Коллекторы устроены просто: их конструкция содержит статор, ротор и щетки. Электрические щетки выполняются из мягкого материала, поэтому часто им требуется замена в результате износа.

Устройство блокировки люка

Система представляет собой замок-соленоид, который когда не работает, находится в режиме «открыт». Если включается любая программа, блокируется люк для загрузки белья. Во время работы он не открывается. Как только выбранная программа завершится, замок опять возвращается в нерабочий режим. Доступ к вещам открывается.

О принципиальной схеме

Принципиальная электрическая схема стиральной машины Аристон показывает точную связь между всеми элементами, входящими в данную схему. Не все знают, что представляет собой принципиальная схема и чем она отличается от печатной платы. На самом деле, это графическое отображение на бумажном носителе, необходимое для передачи связи между ключевыми элементами, с использованием условно-графических, буквенно-цифровых символов. На принципиальной схеме не отображается взаимное размещение элементов. Здесь указываются выводы настоящих элементов и пути их соединения с другими элементами.

Что такое программатор

Программаторы надежные и менее чувствительны к перепадам напряжения, чем машины в основном премиум класса с электронными панелями управления, которые несомненно имеют свои преимущества. Без программатора могут справиться с процессами стирки машинки с функцией fuzzy logic. Существует два вида программаторов: гибридные (механические) и электронные.

Электронные имеют более усовершенствованный механизм с большим набором функций.

Недостаток их в том, что, как и все электронные устройства они чувствительны к скачкам в сети.

Гибридные более скромные, зато отличаются долгой работоспособностью и надежностью, при необходимости быстрым и дешевым ремонтом программатора стиральной машины. Срок службы программатора не маленький – от 10 лет.

И если рассматривать частоту поломки узлов в стиральной технике, то он будет стоять на последних местах.

Однако, воздействие внешних факторов способно ускорить процесс износа или поломки. Если в доме есть дети, то часто они ускоряют процесс поломки программатора без всякого злого умысла.

Предварительная диагностика

Прямой признак неисправности электронного модуля всего один – соответствующий код ошибки на дисплее. И даже его отсутствие не исключает полностью сбой в работе модуля. Большинство признаков неисправностей могут свидетельствовать о неправильной работе платы, а также о поломках других деталей.

Перед принятием решения самостоятельно прошивать стиральную машину, необходимо убедиться, что неисправность не кроется в каком-то другом ее узле. Необходимо снять верхнюю и переднюю панели корпуса.

Демонтируются они следующим образом:

• откручиваем саморезы верхней крышки, они находятся со стороны задней стенки корпуса стиральной машины;
• сдвигаем крышку и убираем ее;
• фотографируем все соединения, чтобы впоследствии по фото можно было правильно собрать;
• скучиваем саморезы, которые держат панель управления, отсоединяем провода, которые крепятся к ней через разъемы;
• открываем защелки и снимаем нижнюю панель;
• снимаем манжету, вытягиваем хомут, нажав на пружину;
• раскручиваем саморезы, на которых держится передняя панель;
• снимаем замок люка;
• снимаем переднюю панель, приподняв ее.

Вскрыв корпус стиральной машины, нужно прозвонить все узлы, чтобы исключить в них поломки. Прошивка электронного модуля – трудоемкое и рискованное занятие. Прошивать ее «на всякий случай» недальновидно.

Корпус стиральной машины

Исключив неисправность в других деталях, осматриваем электронный модуль на наличие механических повреждений. Если визуально таковых нет, вероятность программного сбоя высокая.

Виды программаторов

В автоматических стиральных машинах предусмотрены разнообразные программы стирки, которые учитывают вид ткани, степень ее загрязнения, скорость и вид стирки, полоскание и отжим. Каждому из этих процессов соответствует свой температурный режим работы, скорость отжима, длительность стирки и другие параметры. Выполнение этих задач и обеспечивает этот элемент управления, получая сигналы от датчиков, установленных в схеме. Программаторы бывают следующих видов:

• гибридные;
• электронные.

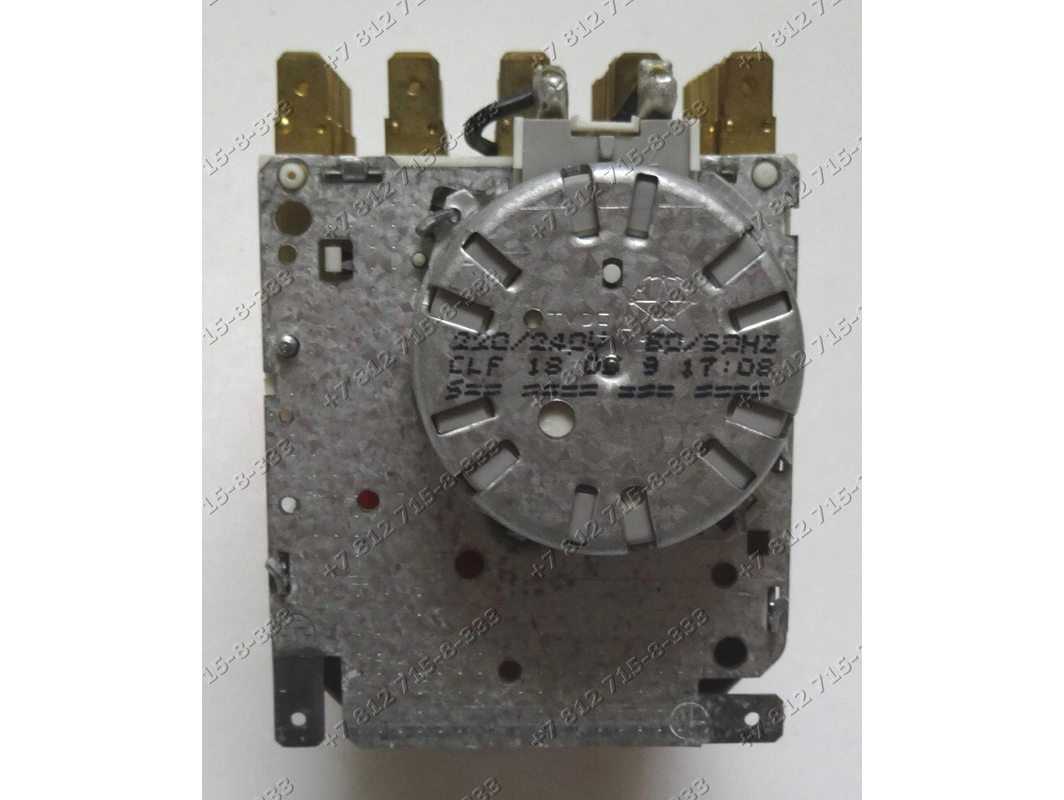

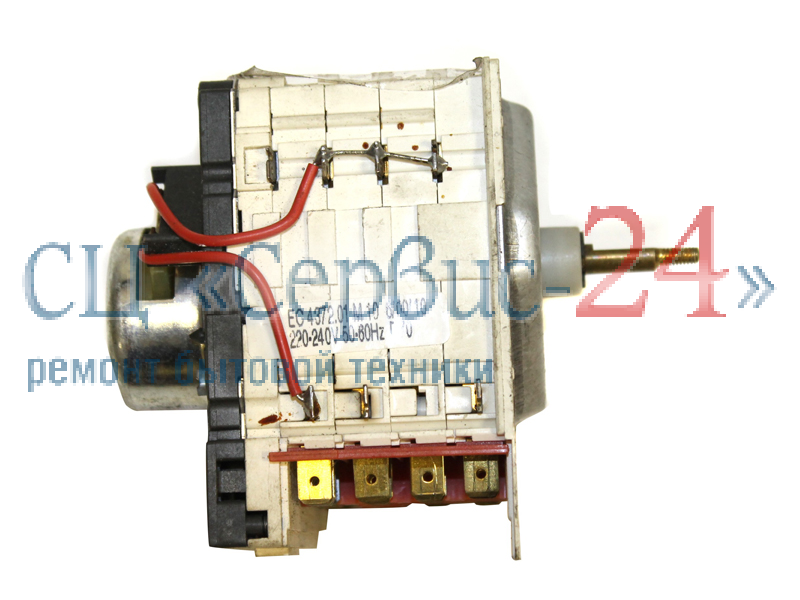

Гибридные включают в себя набор программных дисков с синхромотором и редуктором. Электронные состоят из микроэлектроники собранной на определенной плате. Рассмотрим устройство каждого из них подробнее.

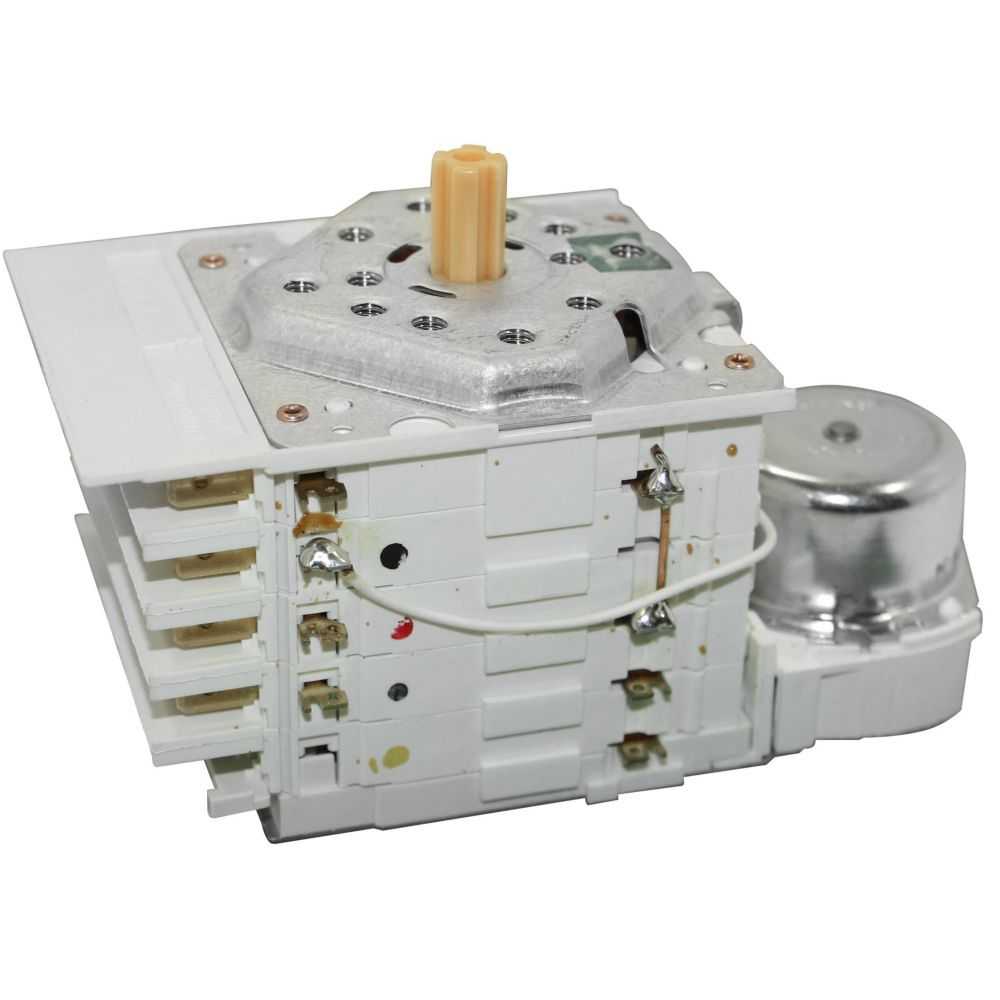

Гибридный программатор для стиральной машины Bocsh

Что такое программатор

Для выбора определенного режима стирки и служит программатор, иногда его еще называют просто таймером. Он определяет скорость вращения барабана во время стирки и отжима и другие параметры стирки, в зависимости от выбранной программы. Благодаря этому, вещи хорошо отстирываются, при этом не повреждаются деликатные ткани.

В некоторых машинах присутствуют программы для стирки спортивной одежды и обуви, детских вещей, деликатных тканей. Программатор играет очень большую роль в работе стиральной машины, поэтому при его поломке, дальнейшая эксплуатация устройства становится невозможной.

Техническое устройство

Зная и умело используя каждый узел стиральной машинки, можно без особых усилий продлить ей срок службы на весьма продолжительное время. Подробнее рассмотрим каждый технический блок этой сложной системы.

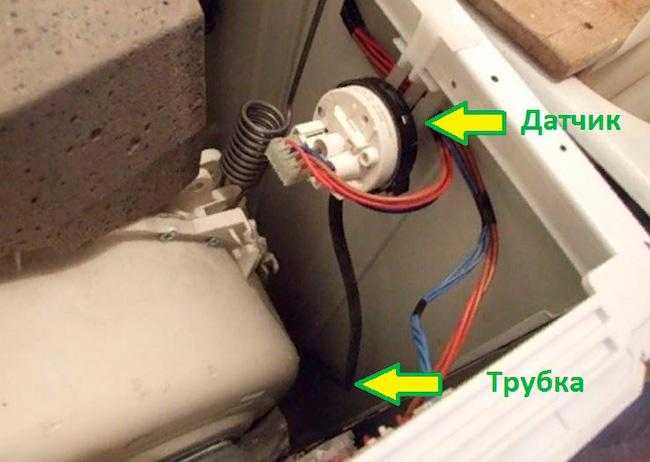

Прессостат

Правильное функционирование данного датчика напрямую влияет на качество стирки вещей. Ведь отвечает прессостат за отслеживание уровня поступающей воды. Соответственно, чем точнее его показания, тем лучше соблюдается концентрация стирающих веществ в воде.

Прессостат или датчик уровня контролирует количество воды в баке.

Симптомами неисправного прессостата являются:

• Запуск стирки без воды.
• Некорректный уровень при стирке – слишком много воды, либо слишком мало.
• Частое повторение циклов откачивания грязной воды и подачи чистой.
• Сбои в работе любой из используемых программ стирки.

При появлении любой из вышеуказанных проблем необходимо без промедления вызывать мастера для ее устранения, а также предотвращения дальнейшего выхода из строя других систем.

Клапан забора воды

Этот узел выполняется в виде электромагнитного клапана, управляемого основным блоком. Данный клапан может иметь всего 2 рабочих положения – открытое или закрытое. Работа его возможна только при функционирующем прессостате, иначе корректно отследить уровень набранной воды в машинку не сможет блок управления. В зависимости от типа, клапан может иметь от одной до трех катушек.

Подача воды происходит через клапан, далее жидкость направляется к контейнеру для стиральных веществ, после чего поступает в бак. Перед забором вода пропускается через решетку с небольшими отверстиями — для механической очистки воды от мусора.

Основной фактор неисправности клапана является невозможность перехода в открытое состояние. Соответственно, стирка становится невозможной. Одним из признаков неисправной системы подачи воды является отсутствие характерных щелчков при запуске программы стирки.

Тахогенератор

Тахогенератор – устройство, предназначенное для контроля количества оборотов двигателя. От соблюдения установленного режима работы зависит не только шумность стирки, но и устойчивость стиральной машины в процессе работы, а также долговечность ремня, передающего момент вращения от электродвигателя на барабан. Именно таходатчик помогает электронному блоку регулировать обороты мотора.

Датчик устанавливается на двигатель, и по мере изменения его оборотов, корректируются показатели магнитного поля устройства. Блок управления, получая данные о таком изменении, корректирует и количество оборотов двигателя.

К симптомам, говорящим о неисправности тахогенератора, относятся некорректная скорость вращения барабана на всех режимах стирки. При замачивании белья это грозит недостаточной степенью очистки загрязнений с поверхности тканей, на отжиме некорректная работа тахогенератора может обернуться низким качеством данной операции, а в самых критических случаях – разрушением механизма вращения барабана.

Датчик температуры

Высокое качество стирки обеспечивает этот элемент. Он отвечает на нагрев воды и соблюдение режимов стирки. Блок управления с датчика температуры получает показания, потом регулирует подачу энергии на ТЭН. Если температура нагрева не соответствует выбранной программе, значит, датчик неисправен. В машинках с фронтальной загрузкой измеряется степень нагрева стекла, вертикальной – по отсутствию либо наличию ошибок блока управления.

Другие элементы

Это проводка, панель управления, командоаппарат, индикаторы. Все то, что позволяет управлять, задавать режимы и программы в стиральной машине.

Остальные детали

Осталось разобраться с мелкими элементами, которые служат для удобства стирки и автоматизации процесса.

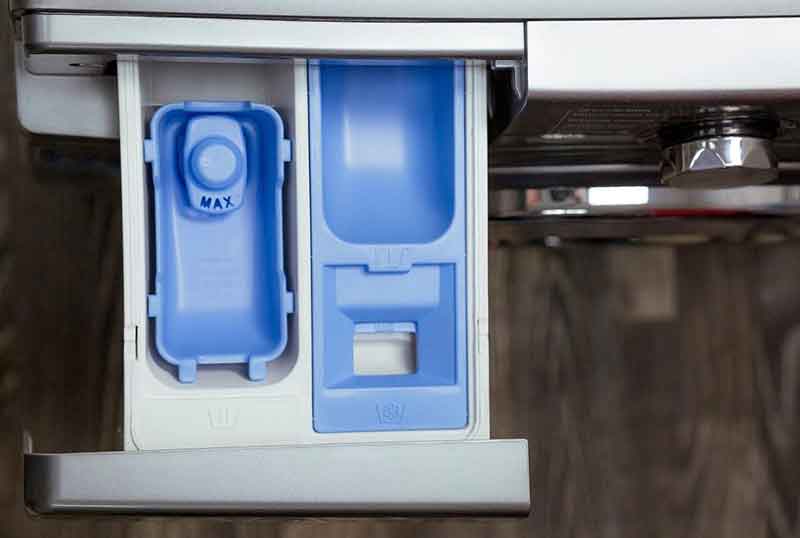

Дозировочные отсеки

Дозировочный отсек стиральной машины

Разные модели стиралок оснащены отсеками для чистящих средств.

Их бывает несколько – это отделы для:

• замачивания;
• порошка и геля;
• смягчителя или пятновыводителя;
• кондиционера;
• ополаскивателя.

Каждое отделение выдвижной ячейки обозначено определенным символом или пронумеровано. Лотки со средствами промываются автоматически, в зависимости от этапа и режима работы прибора. После окончания программы отсек очищается, чтобы не осталось загрязнений.

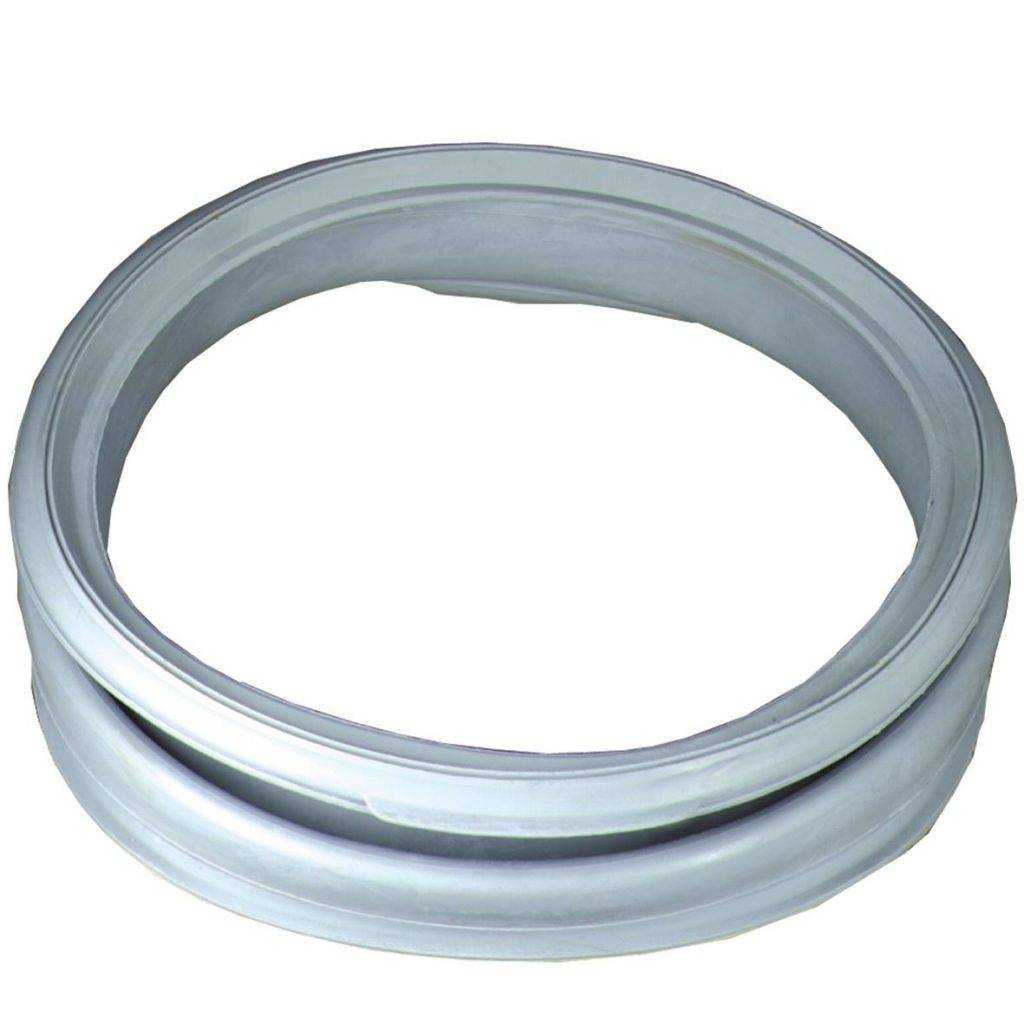

Резиновая манжета

Резиновая манжета

Благодаря этой детали люк плотно закрывается и не пропускает воду. Внутренняя часть крепится к баку при помощи хомута, внешняя – на корпусе машинки. Деталь эластично соединяет подвижный бак с корпусом. Брызги, которые барабан поднимает изнутри во время стирки и отжима, остаются в стиральном отсеке.

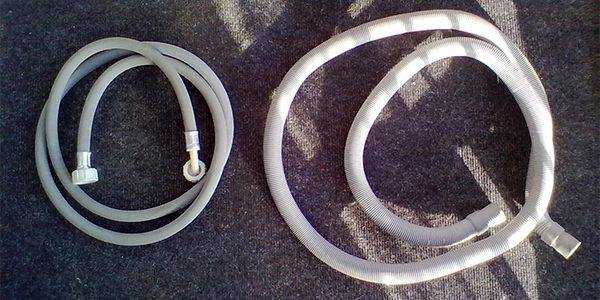

Шланги и патрубки

Заливной шланг устанавливается на входном отверстии для подачи воды. Другая его часть крепится к корпусу.

Сливной шлаг крепится к насосу и канализации.

Патрубок установлен от бака до насоса. Вода, сливаясь из бака, поступает в патрубок, а оттуда – в насос.

Есть заливной патрубок, который подает воду в бак из водопроводной системы.

Как видите, конструкция стиральной машины довольно сложная и предполагает массу деталей и компонентов. Если предстоит ремонт, стоит досконально разобраться, как эта техника устроена, чтобы облегчить разборку, сборку и сами ремонтные процедуры.

Что делать при поломке программатора

Как мы видим, программатор является практически самой важной деталью стиральной машины. При попадании в него воды или раствора стирального порошка, может произойти замыкание и программатор выйдет из строя

При поломке программатора, она не сможет выполнять свои основные функции. Иногда программатор можно отремонтировать, а в некоторых случаях будет необходима его замена.

Прежде чем производить ремонт или замену, необходимо убедиться, что причина поломки именно в программаторе. Помочь в этом могут специалисты сервисного центра. Ремонт программатора стиральной машины – очень трудоемкий и дорогостоящий процесс. Иногда намного проще и дешевле выходит полная замена таймера. Для замены таймера или его ремонта лучше обратиться в специализированный сервисный центр.

Сушильная машина Коммерческая для прачечных самообслуживания. МОДЕЛЬ: Fresh – SHGT 12-80

Особенности:

1. Полностью металлический антивандальный сейф, монето карто -приёмником.
2. Настроен на российские рубли. Предназначен для общественного пользования.
3. Имеет встроенную память.
4. Вращение барабана с реверсом. Высокоэффективная сушка
5. Три уровня сушки. Высокая, средняя и низкая установка температуры, подходит для всех видов одежды.

Технические параметры: Модель No.: SHGT1280 Напряжение: 220-240V/50Hz Размер барабана: 156л 568*500 Загрузка: 12 кг. Сушильный тип: Вентилируемый Скорость вращения: 45об/мин. N/G Вес: 200кг. Мощность нагрева : 3000 W Размеры : 800*750*1050мм Размер в упаковке : 880*820*1200мм Мощность мотора : 62/67 W

цена 1 580$ = 116 600 руб включая монето-приёмник приёмник карт Гарантийное послегарантийное обслуживание. Склад запчастей в Москве

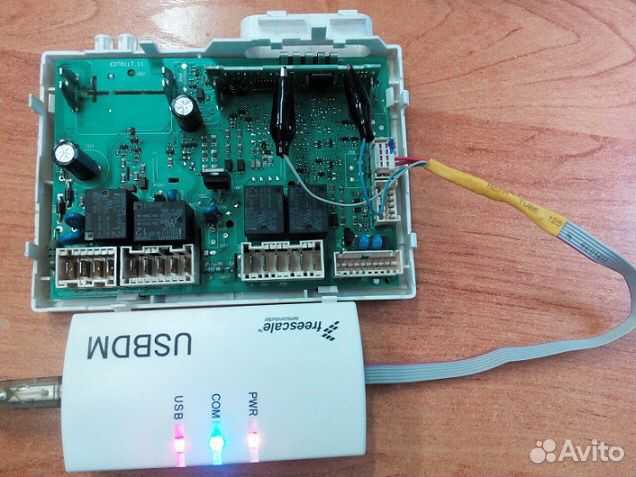

Подсоединяем программатор и выполняем прошивку

Следует взять плату управления, положить возле компьютера. Через USB подсоединяется программатор, к которому через разъем на шесть каналов подсоединена плата.

Теперь следует установить оригинальную программную версию и драйвера, потом удостовериться, что компьютер уверенно распознает подсоединенное устройство. Для этого следует воспользоваться вкладкой «панель управления», в которой выбирается «диспетчер устройств». После этого выполняются следующие действия:

• открывается программа в оригинальном исполнении;
• вкладка USBDM должна отобразить наименование подсоединенного программаторного устройства;
• теперь следует перейти в Target, в разделе Device Selection найти номер подсоединенного модуля. Если все получилось, то ваша управленческая плата опознана;
• используя кнопку Load Hex Files, закачиваем прошивочный файл;
• теперь остается дать команду на прошивку, активировав кнопку Program Flash.

Если за время всего рабочего процесса программа сигнализировала про ошибки, то перепрошивка прошла и завершилась корректно.

В случае, когда программатор не распознает управленческую плату, стоит проверить полупроводниковые элементы, один из которых вполне мог выйти из строя. Для этого берется мультиметр, проверяются все семистры и иные элементы. Вполне вероятно, что сначала плате понадобится ремонт. Если перегорели чипы, то потребуется их замена, выполнить которую способен только опытный мастер.

Коллекторный двигатель

Подключение коллекторного двигателя от автоматической стиральной машины выполнить гораздо проще. Прежде всего, большинство подобных устройств имеют стандартную колодку. На нее выведено 4 (учитывая провода от датчика – 6) проводов.

Первая пара, чаще всего, белого или бежевого цвета это клеммы датчика регулировки оборотов. Они не задействуются. Вторая пара (красный и коричневый провода) – обмотка статора. Оставшиеся два (серый и зеленый) идут на щетки коллектора. В некоторых случаях цветовая схема может не совпадать, тогда надо лишь визуально определить, какие проводники подключены к щеткам, оставшаяся пара будет обмоткой статора.

Простейшая схема подключения к 220 вольт такого устройства будет выглядеть следующим образом. Напряжение подводится к одному из выводов обмотки статора и одной из щеток. Оставшиеся два вывода соединяют между собой. Если на данную схему подать напряжение ротор начнет вращаться. Поменять направление вращения просто, достаточно поменять между собой выводы щеток.

Как подключить двигатель от вятки автомат

Если стиральная машина сломалась, а двигатель еще работает,то ему можно найти применение. Он подойдет в качестве наждака, точила. Разберемся как это воплотить в жизнь. Нужно найти выводы пусковой и рабочей обмоток.Обмотка пусковая для запуска, для его разгона. Обмотка рабочая – работает в нагрузку и выполняет полезную функцию.

Находим две пары обмоток при помощи тестера – мультиметра.Замеряем их сопротивление.

Та пара у которой сопротивление меньше является рабочей.

На примере трехфазный асинхронник от СМ Вятка-Автомат:

Имеется 6 клеммных контактов.

На рисунке показаны значения сопротивлений:

Конденсатор родной у Вятки на 16 мкФ, 500 Вольт.

И схема подсоединения к 220 вольт:

Рекомендуем закрепить движок, чтобы он при вращение не повредил подсоединенные провода. Для изменения направления движения меняем выводы обмотки пуска.

В современных агрегатах выводов проводов может быть не 6, а больше. Примерная схема:

Третья пара служит для измерения скорости при помощи таходатчика, который находится на шкиве. Для удобства подсоединяем обмотку пуска через конденсатор для сдвига фазы.

Сушильная машина Коммерческая для прачечных самообслуживания. МОДЕЛЬ: Fresh – SHGT 08-80

Особенности:

1. Полностью металлический антивандальный сейф, монето карто -приёмником.
2. Настроен на российские рубли. Предназначен для общественного пользования.
3. Имеет встроенную память.
4. Вращение барабана с реверсом. Высокоэффективная сушка
5. Три уровня сушки. Высокая, средняя и низкая установка температуры, подходит для всех видов одежды.

Технические параметры: Модель No.: SHGT1280 Напряжение: 220-240V/50Hz Размер барабана: 126л 468*500 Загрузка: 8 кг. Сушильный тип: Вентилируемый Скорость вращения: 45об/мин. N/G Вес: 200кг. Мощность нагрева : 3000 W Размеры : 800*750*1050мм Размер в упаковке : 880*820*1200мм Мощность мотора : 62/67 W

цена 1 120$ = 82 600 руб включая монето-приёмник приёмник карт

Гарантийное послегарантийное обслуживание. Склад запчастей в Москве

Замена и ремонт программаторов

При выходе из строя такого важного элемента схемы управления, как программатор стиральной машины, всегда возникает вопрос, по какому пути пойти: обратиться в специализированную организацию или отремонтировать самостоятельно? При первом варианте, хлопот меньше, но он более дорогой, при втором – можно сэкономить, но придется поработать. Если стиральная машина оборудована электромеханическим программатором, то нужно приобрести новый аналогичной конструкции и установить на место вышедшего из строя

В случае если нужно менять электронный, работы значительно больше, и для этого нужно:

Если стиральная машина оборудована электромеханическим программатором, то нужно приобрести новый аналогичной конструкции и установить на место вышедшего из строя. В случае если нужно менять электронный, работы значительно больше, и для этого нужно:

• приобрести фирменный программатор;
• скачать драйвера для приобретенного прибора;
• скачать прошивку для конкретной модели;
• установить все на компьютер и проверить работоспособность оборудования;
• подключить программатор к панели управления стиральной машины и к компьютеру;
• установить программу и драйвера на программатор, выполнить прошивку.

Необходимо отметить, что лучше приобретать фирменный программатор — он уже протестирован на заводе изготовителе, его проще подключить, и найти к нему программное обеспечение.

В настоящее время каждая компания-производитель стиральных машин выпускает и комплектующие к ним, поэтому всегда можно подобрать нужную запасную часть для конкретной марки. Запасные части продаются у представителей фирм, в ремонтных и сервисных службах, в интернет магазинах.

Подготовка оборудования

Для прошивки модуля стиральной машины требуются:

• программатор;
• компьютер или удобнее ноутбук;
• плата управления стиральной машины.

С компьютером и платой вопросов не возникает. Что касается программатора, его предстоит купить или собрать.

Плата управления стиральной машины

Самостоятельная сборка целесообразна при невозможности купить готовый. Покупка готового имеет очевидные преимущества:

• доступность программ для него;
• высокая вероятность исправной работы, так как он собран и протестирован специально обученными профессионалами;
• стоимость готового программатора сопоставима с общей стоимостью запчастей для самодельного.

При намерении освоить прошивку и заняться оказанием подобных услуг, можно рассмотреть покупку профессионального программатора для прошивки стиральных машин, обойдется он в несколько тысяч рублей. Для единичного случая достаточно будет приобрести самый простой. Цена таких устройств на Aliexpress начинается от 80 рублей за штуку. Принцип и качество их работы аналогичны дорогим.

Ремонтируем деталь

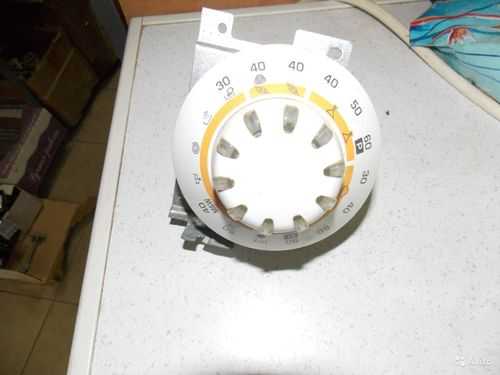

В первую очередь нужно демонтировать программатор, а после – его разобрать. Главная трудность в том, что видов селекторов очень много, даже на автоматах одного бренда они отличаются. И каждому устройству присущи свои характерные особенности.

Объясним, как выполнить разборку программатора СМА Ariston. Алгоритм действий будет таковым:

обесточьте машинку-автомат;
снимите командоаппарат с «приборки», справившись с креплениями;
отыщите фиксаторы, прижимающие заднюю стенку устройства;
подденьте защелки и снимите крышку корпуса программатора

Действуйте осторожно, под ней спрятаны маленькие пружинки, которые могут разлететься и растеряться;

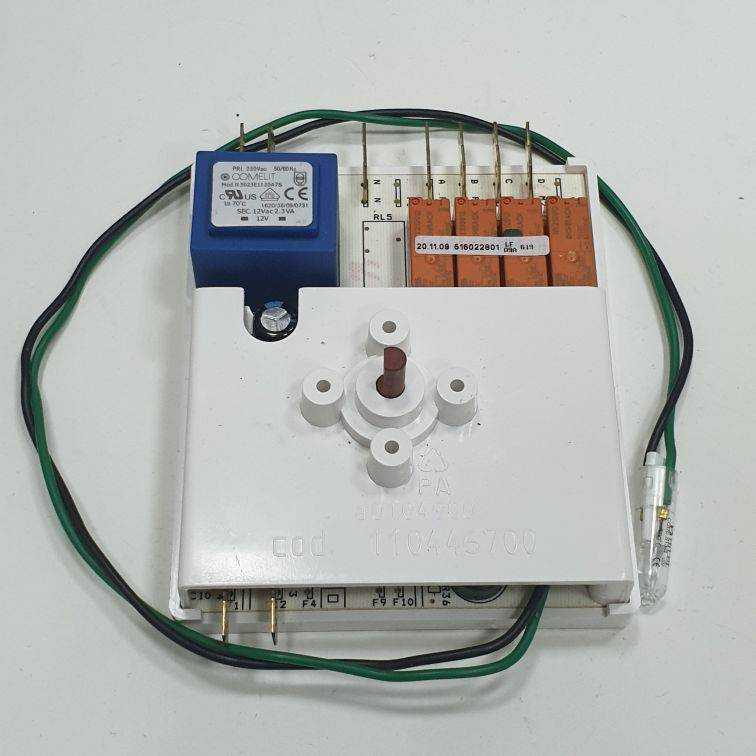

осторожно снимите плату, «спрятанную» под крышкой программатора;

демонтируйте самую большую шестерню, расположенную по центру;
посмотрите, не забился ли сор в мелкие шестеренки. Часто причина неработоспособности программатора – как раз засорившиеся «звездочки»;
осмотрите плату, поищите на ней следы нагара

Если полупроводники или дорожки повреждены, будет необходимо вооружиться паяльником.

Бывает, что никаких видимых повреждений внутри селектора нет. Проверить работоспособность программатора СМА можно с помощью мультиметра. Приложите щупы к контактам платы и замерьте сопротивление между ними.

Если показания в норме, нужно разбирать устройство дальше. Выполните следующие действия:

• вытащите все шестеренки;
• достаньте сердечник мотора селектора;
• оцените, нет ли дефектов на извлеченных элементах;
• протрите контакты деталей спиртом;
• соберите программатор обратно.

Владельцам автоматов Миле или Сименс лучше не начинать ремонт детали своими руками. Программаторы немецких стиралок имеют очень сложное устройство – в их основе несколько пластин, сжатых попарно. В ходе разборки эти пластинки разлетаются, и восстановить конструкцию потом трудно. В данном случае целесообразнее доверить дело специалистам сервисного центра.

Но даже немецкие программаторы считаются «пустяком» в сравнении с устройствами, которыми оснащаются скандинавские стиралки Gorenje и Asko. Производители ставят селекторы с впаянной управляющей платой. Починить их сможет только мастер, отлично работающий тонким паяльником.

Специалисты сами почти никогда не соглашаются на ремонт селекторов переключения программ машинок Gorenje и Asko. Поэтому в данном случае целесообразнее купить и поставить исправный программатор. При выборе устройства учитывайте модель вашей стиралки.
