Ремонтируем утюг тефаль своими руками по всем правилам

Особенности устройства

Все утюги Tefal паровые, т.е. имеют резервуар для воды. Также их особенностью стала тефлоновая подошва ультраглисс, которая обеспечивает идеальное скольжение во всех направлениях. Утюг марки Tefal может быть обычный или беспроводной.

Обычные утюги

Для работы обычные утюги стандартно включаются в сеть. Они могут быть просто паровые или с парогенератором, у которых резервуар для воды находится на отдельной станции, в бойлере. В случае утюгов Тефаль с парогенератором, прибор и станция соединены трубкой, по которой нагретый пар из бойлера непрерывно подается в подошву.

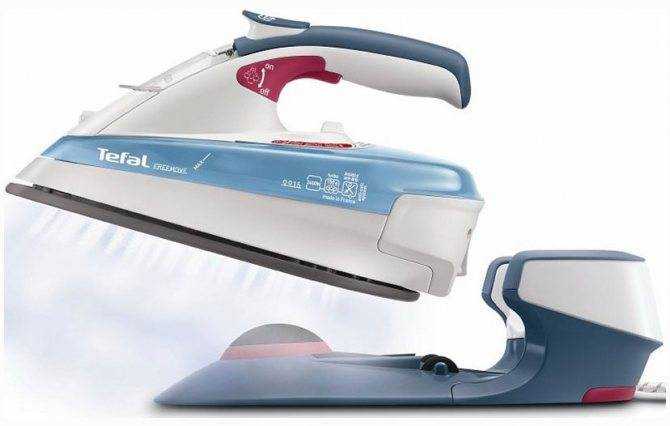

Беспроводные утюги

Беспроводные утюги отличаются отсутствием провода. Tefal, наверное, одна из первых фирм, которая представила такое разнообразие беспроводных утюгов. Их можно поделить на три вида:

• с подошвой, накапливающей тепло;
• с контактными площадками;
• с отстрелом кабеля.

Не рекомендуется самостоятельно чинить беспроводные утюги, особенно первого и второго типов. Кроме стандартной электрической схемы они имеют множество электронных датчиков. Поэтому ремонт такого утюга требует полной разборки и специального оборудования.

Как работает электрический утюг?

Чаще всего выполняется ремонт утюга своими руками. Для этого нужно подготовить инструменты: отвертки и тестер с лампочкой.

Утюги от разных производителей могут иметь разную конструкцию, однако всегда есть общие моменты:

• Для скрепления подошвы и корпуса используются не только защелки, но и винтики, которые придется тщательно поискать. Часто их помещают под декоративные заглушки, резервуар для воды или другие элементы.
• Если при включении прибора в сеть не происходит загорание лампочек-индикаторов, то скорее всего, проблема в шнуре.

Ремонтируем шнур

В 20 процентах случаев поломка заключается в нерабочем состоянии шнура. Для его проверки нужно совершить следующие действия:

1. Снимаем заднюю крышку утюга.
2. Проверяем напряжение тестером.
3. Если не произошло загорание лампочки тестера, шнур укорачивается и снова проверяется.

1. В этом случае ремонт утюга начинается с его отключения от сети.
2. Затем к термопредохранителю с двух сторон подключаются провода для прозвонки.

Если загорания лампочки не произошло, то предохранитель неисправен. Его можно вынуть и закоротить электрическую сеть в этой части.

Перед тем, как разобрать утюг Тефаль, нужно попробовать снять внешнюю ручку регулятора. Для этого ее нужно слегка поддеть. В том случае, если попытка не увенчалась успехом, развинчиваются винты и снимается корпус.

Для проверки исправности:

1. Регулятор устанавливается в крайние положения. Если это не получается сделать легко, следует воспользоваться плоскогубцами.
2. Прозванивается электрическая сеть и при этом регулятор поворачивается.

Если все основные узлы проверены, то ремонт утюга Тефаль не закончен. Скорее всего, проблема заключается в неисправности нагревательного элемента. Даже если вы знаете, как разобрать утюг Браун, это не поможет. Замена нагревательного элемента практически невозможна — почти во всех случаях прибор придется выбросить.

Чтобы избежать проблем, нужно пользоваться дистиллированной, фильтрованной или кипяченой водой. Чаще всего при ремонте системы отпаривания следует удалить накипь. Для этого процесса не нужно знать, как разобрать утюг Филипс, Тефаль или Браун. Действовать вы будете следующим образом:

1. Для очистки утюг помещается в большую емкость с водой. Уровень воды должен быть выше подошвы на полтора сантиметра.
2. На регуляторе пара должно быть выставлено максимальное значение. Задняя часть прибора должна быть немного приподнята с помощью подставочек.

1. В воду добавляем уксусу (1 стакан на литр воды).
2. Емкость помещаем на плиту и ждем, пока вода закипит.
3. После небольшого остывания ставим емкость на огонь еще раз. Повторяем процедуру два – четыре раза.

Особенности устройства

Все утюги Tefal паровые, т.е. имеют резервуар для воды. Также их особенностью стала тефлоновая подошва ультраглисс, которая обеспечивает идеальное скольжение во всех направлениях. Утюг марки Tefal может быть обычный или беспроводной.

Обычные утюги

Для работы обычные утюги стандартно включаются в сеть. Они могут быть просто паровые или с парогенератором, у которых резервуар для воды находится на отдельной станции, в бойлере. В случае утюгов Тефаль с парогенератором, прибор и станция соединены трубкой, по которой нагретый пар из бойлера непрерывно подается в подошву.

Беспроводные утюги

Беспроводные утюги отличаются отсутствием провода. Tefal, наверное, одна из первых фирм, которая представила такое разнообразие беспроводных утюгов. Их можно поделить на три вида:

• с подошвой, накапливающей тепло;
• с контактными площадками;
• с отстрелом кабеля.

Не рекомендуется самостоятельно чинить беспроводные утюги, особенно первого и второго типов. Кроме стандартной электрической схемы они имеют множество электронных датчиков. Поэтому ремонт такого утюга требует полной разборки и специального оборудования.

Особенности подошвы

https://youtube.com/watch?v=u__y26Aanvs

Эта часть утюга соприкасается с тканью, а значит — от нее зависит качество глажки. Подошва должна быть гладкой, легко скользить, равномерно прогреваться, быть устойчивой к повреждениям. Она бывает металлической, с покрытием, металлокерамической или керамической.

У первых утюгов была металлическая подошва, которую изготавливали из алюминия. Этот металл легкий, быстро нагревается, прост в обработке. Он используется и сейчас, особенно в дешевых моделях. Его минусы: низкая устойчивость к повреждениям и блестящий след на тканях после глажки. Алюминиевые подошвы, которые подвергают термической обработке, окисляют, покрывают сплавами из стали или специальными составами, лишены этих недостатков.

Металлические подошвы могут обрабатывать и покрывать различными составами, чтобы улучшить скольжение и распределение тепла. Слой титана, тефлона, эмали и сапфировой крошки делает рабочую поверхность утюга более гладкой, прочной, безопасной для самых тонких тканей.

Подошвы из керамики и металлокерамики очень гладкие, не перегреваются, разглаживают все складки, просты в уходе

Однако некоторые утюги с керамической поверхностью довольно хрупкие, поэтому с ними нужно обращаться осторожно — беречь от ударов и падений

Полезные советы

Чтобы утюг длительное время исправно работал и не приходилось его чинить, следует придерживаться простых рекомендаций.

При наличии в устройстве функции самоочистки, необходимо не реже 1 раза в месяц использовать ее.
Важно следить за состоянием подошвы утюга: своевременно удалять с нее налет и нагар. Для этого используют раствор уксуса или лимонной кислоты, специальные карандаши для очистки

Ни в коем случае нельзя наливать растворы в резервуар – они могут испортить мелкие детали, прокладки, следствием чего станет разгерметизация резервуара.
Стоит использовать только мягкую воду: фильтрованную, кипяченую, талую, дистиллированную или специальную, предназначенную для утюгов. Это поможет предотвратить образование накипи.
Нужно не допускать перегибов шнура. После окончания глажки и остывания прибора провод аккуратно наматывают на корпус.

При наличии серьезных поломок, устранить которые самостоятельно не представляется возможным, следует обратиться в сервисные центры компании Tefal, находящиеся в Москве и других крупных городах России. Более подробную информацию можно найти на официальном сайте производителя. Там же имеется возможность заказать необходимые для ремонта запчасти.

Во всем виноват предохранитель и прочие неисправности

Чтобы наладить утюг, можно обратиться к статистике, которая говорит, что 50-60% неисправностей возникает из-за того, что выходит из строя термопредохранитель. Данный узел бывает одноразового действия и многоразового. Предохранители первой группы, как камикадзе, срабатывают только один раз. Узел рассчитан так, что при достижении нагревательным элементом температуры 240 С цепь разрывается. Дальнейшая эксплуатация прибора без дополнительного вмешательства становится невозможной.

Более современные технологии предусматривают использование биметаллических деталей. Такой термопредохранитель способен отключать утюг в экстремальных ситуациях, а затем снова включать. Если не работает утюг по этой причине, проще всего выбросить узел, а цепь закоротить. Сделать это можно разными способами:

• при помощи пайки;
• путем обжатия металлического стержня;
• переключением проводов питания.

В каждом случае необходимо добиться надежного контакта.

Еще одним распространенным заболеванием является проблема с системой отпаривания. Иногда в утюге «Бош» кнопка, включающая процесс, сильно продавливается, а пар не подается. Ремонт утюга Bosch следует начать с откручивания самореза сзади и снятия задней крышки. Затем следует аккуратно вытянуть две кнопки, регулирующие подачу пара, вверх. Они не закреплены винтами и держатся на втулках за счет силы трения. Дальше необходимо открутить винт, после чего пластиковая ручка должна легко сняться. Под крышкой расположены два насоса: один подает воду на разбрызгиватель, другой доставляет воду на подошву для создания пара. Требуется извлечь паровой насос. В нижней части есть шарик, который из-за накипи прилипает к дну камеры. Для устранения неисправности нужно протолкнуть шарик в камеру и собрать утюг в обратной последовательности.

Какой бы утюг не пришлось чинить, необходимо помнить о безопасности и соблюдать определенные правила: включать прибор в сеть лишь, когда это необходимо; не пытаться устранить неисправность влажными руками; во время ремонта утюг необходимо устанавливать на устойчивое, не пропускающее ток и жаропрочное покрытие.

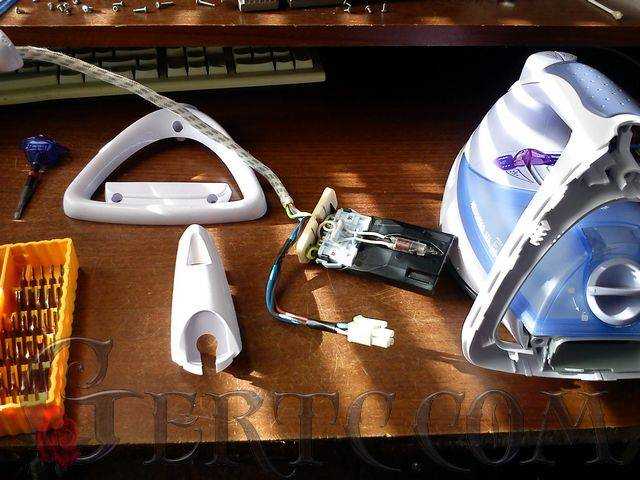

Разборка утюга Tefal своими руками

Чтобы разобрать утюг Tefal розового цвета модели FV4631, нужно выкрутить два винта у основания утюга со шляпкой под звездочку.

После этого снимаем крышку и отводим из зацепа нижнюю часть ручки утюга.

После этого верхнюю часть ручки утюга отщелкиваем из защелок и снимаем.

Под ручкой находятся три винта – выкручиваем их.

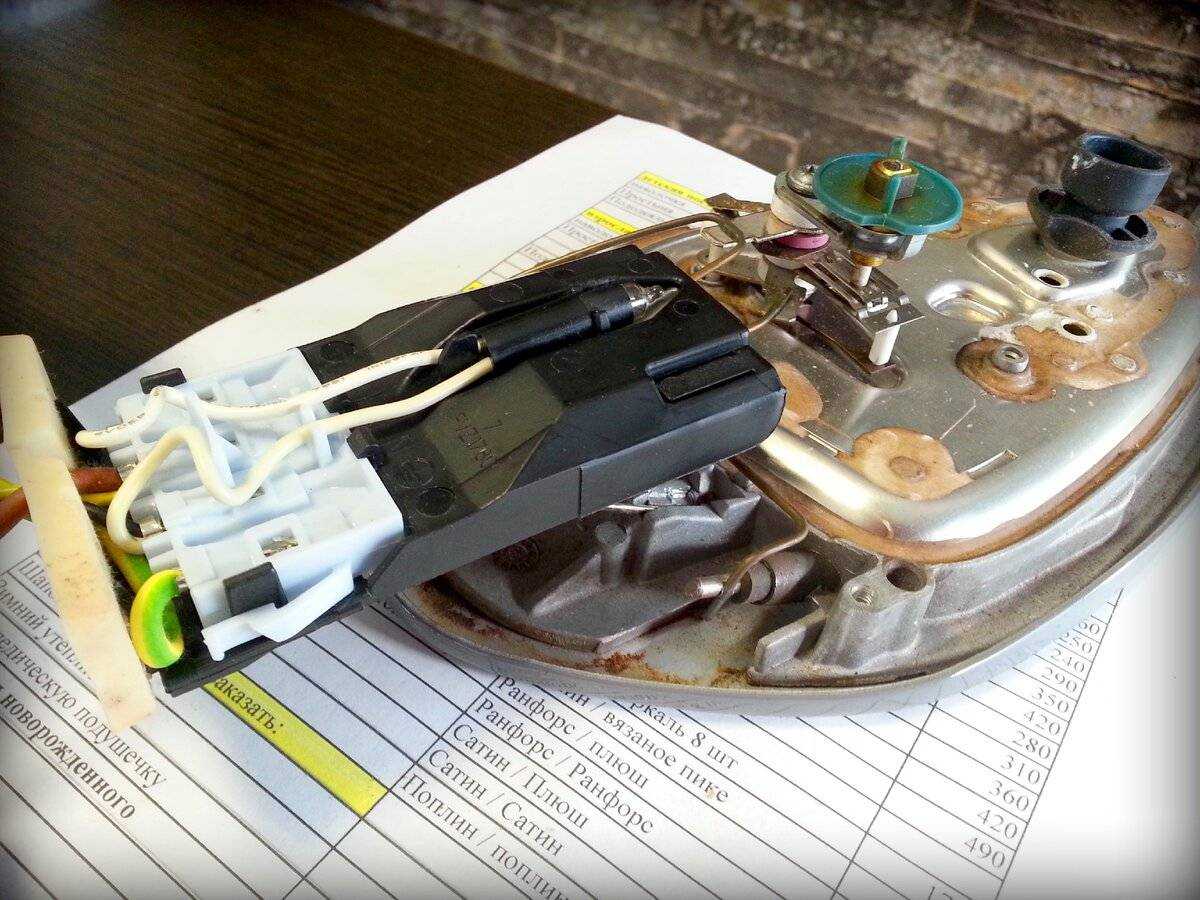

После этого появляется возможность извлечь контактную группу 200 В.

При вынимании этой запчасти нужно запомнить, каким образом располагались контакты, чтобы при сборке не ошибиться.

Заглядываем в попу утюгу и видим еще два винта, которые держат крышку – их выкрутить.

После этого мы можем снять пластик с подошвы утюга и увидеть все внутренности. Их немного.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Источник

Особенности разбора утюгов с системой Easycord

Некоторые модели утюгов Tefal, например Ultragliss FV4650 или Supergliss FV 3535, оснащены системой Easycord, отличительной особенностью которой является особая конструкция задней панели прибора. Болты находятся на подставке, соединенной с ручкой. Открутив их, снимают крышку, закрывающую место установки шнура, а затем переходят к разборке системы подачи пара. Кнопки располагаются на съемном блоке, демонтировать который можно, отогнув специальные защелки.

После этого можно снять ручку, аккуратно подтянув ее вверх. Следующий шаг – выкручивание винтов. 2 из них располагаются на задней части утюга, а еще один размещен на передней, под съемным блоком. Далее разбирают утюг так же, как стандартные модели.

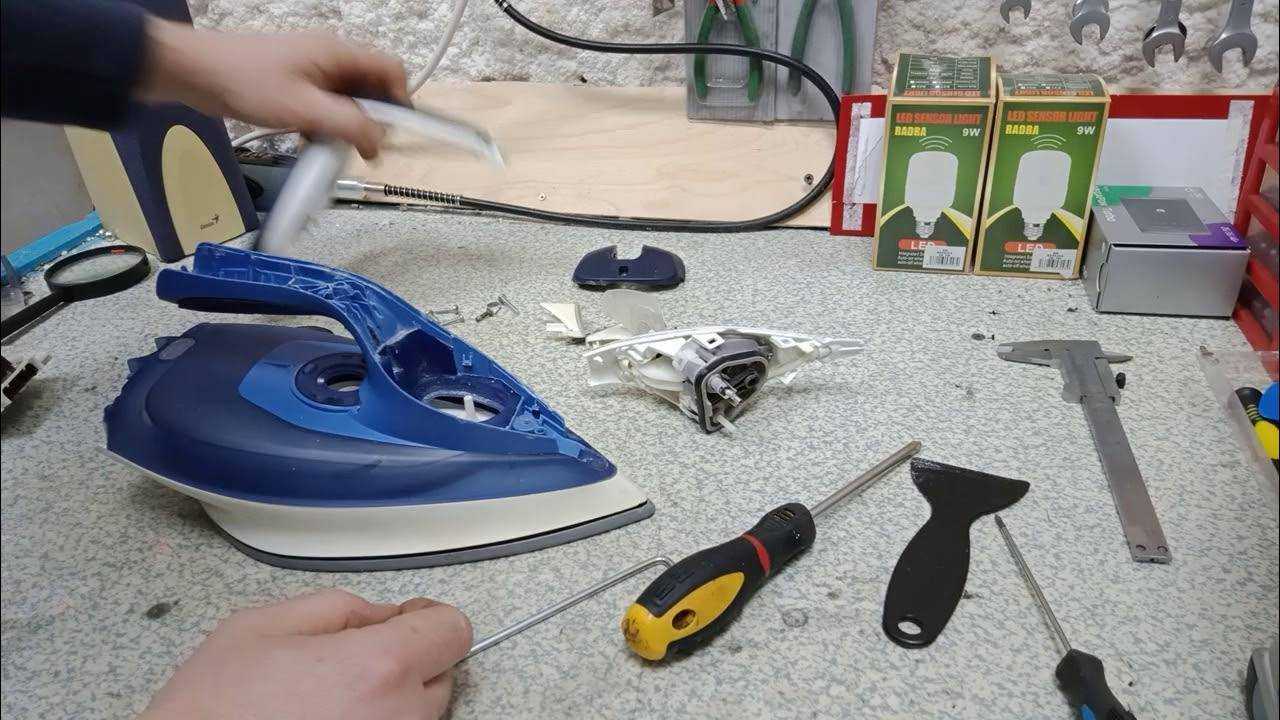

Разборка корпуса

Далее расскажем о том, как проводится разборка утюгов Tefal популярных моделей Supergliss 3530 и 3535, серии Ultragliss Оcean, а также других изделий с подобным устройством, имеющих металлокерамическую подошву Ultragliss Diffusion.

Так выглядит утюжок Tefal Supergliss 3530

Перед тем как начать ремонт утюга Tefal своими руками, позаботьтесь о том, чтобы под рукой была отвертка с наконечником TORX, поскольку крепежные винты в корпусах французских электроутюгов имеют шляпки с шестиконечными выемками.

Набор торцевых головок TORX, стандарта, популярного у французских производителей

В крайнем случае, попробуйте выкрутить винты простой шлицевой отверткой, подобрав подходящий размер наконечника. Помните, что защелки и другие крепежные детали, изготовленные из пластика, довольно хрупкие и ломаются, если приложить к ним излишнее усилие. Поэтому будьте предельно внимательны и аккуратны, разбирая корпус, и соблюдайте последовательность разбора, которая представлена в таблице.

Выкрутите два винта в основании утюжка. Они расположены в местах, обозначенных кружками красного цвета. Затем снимите небольшую крышку, которую фиксировал нижний винт

Аккуратно снимите верхнюю часть корпуса с кнопками и воронкой для залива воды. Данная деталь фиксируется четырьмя защелками, по две с каждой стороны, а также еще двумя, располагающимися в задней части, сразу за кнопками

Снимите верхнюю часть рукоятки, для чего с тыльной стороны утюга потяните на себя и немного вверх ее нижнюю часть. Направление указано стрелкой

Открутите винты, шляпки которых стали видны после того, как сняли верхнюю часть корпуса (обозначены на фото)

Выкрутите 2 винта, доступ к которым появился после снятия верхней части рукоятки (обозначены на фото)

Подденьте отверткой и снимите регулировочный диск терморегулятора

Потянув на себя, снимите с контактной группы электрический узел, к которому прикреплен сетевой шнур

Открутите еще два винта, доступ к которым появится после того, как сняли электрический узел (обозначены на фото). После этого появляется возможность снять пластиковый корпус, содержащий емкость для воды

После разъединения металлическая подошва предстанет в подобном виде, если электроутюг эксплуатировался длительное время и не чистился

Тщательно очистите металлическую основу от пыли, грязи и волокон тканей, которые попали в нее при глажке. Промойте также все паровые отверстия на рабочей поверхности подошвы. В заливное отверстие (обозначено на фото) залейте раствор уксуса или лимонной кислоты для удаления накипи. Спустя час удалите жидкость с остатками известкового налета и тщательно промойте подошву проточной водой

Предыстория розового утюга Tefal

На третий год верной службы наш розовый красавец начал плеваться отходами парогенерации. Выглядело это вот так.

Керамическая подошва имеет отверстия для пара, которые успешно начали забиваться. Дело в том, что в инструкции на утюг Tefal написано «заливать только воду из под крана».

Таким образом, накипь и грязь постепенно превращались в нагар и начали вылазить наружу при каждом отпаривании. Все это дело летело на рубашки и платья, чего нельзя было допустить категорически. У нас даже вставал вопрос о покупке нового утюга! Но тут Мастер Пайки проснулся и начал бить себя в грудь, мол «я все починю!». Так что пришлось разбираться.

Забыл сказать, что поначалу мы использовали специальный карандаш для чистки утюга и на некоторое время он помогал, правда запах стоял невыносимый. Впрочем это я уже рассказывал в своем Топ 5 способов почистить утюг от накипи внутри и нагара на подошве. Оттуда мы знаем, что карбамидовый карандаш не попадает внутрь каналов утюга и не чистит все там.

В общем, решил я разобрать утюг, что люблю с детства, чтобы посмотреть на каком этапе начались загрязнения каналов.

Способы очищения подошвы

Постоянной чистки требует и подошва прибора. На ней располагаются отверстия для пара, которые имеют свойство засоряться. Есть несколько способов их механического очищения:

• Солью. Такой способ подходит только для металлической поверхности. Чтобы её очистить достаточно просто насыпать на хлопчатобумажную ткань мелкой соли и потереть предварительно прогретую подошву утюга.
• Раствором лимонной кислоты. Им обрабатывают поверхности из металла и керамики. В большую сковороду наливают раствор кислоты, туда же кладут несколько монет, на которые горизонтально ставят утюг. Монеты должны располагаться таким способом, чтобы отверстия в подошве оставались открытыми. Жидкость в сковороде нагревается до кипения, остужается. Процесс нагревания повторяется несколько раз.

Приборы с подошвой из тефлона лучше не чистить самостоятельно. Этот материал достаточно хрупок, поэтому подлежит очищению лишь в мастерской с помощью специальных составов.

Утюги с любым типом подошвы запрещается обрабатывать уксусной кислотой. Уксус, нанесённый на разогретую поверхность, через сопла попадёт внутрь устройства, вызовет окисление электрических схем и непоправимые повреждения пластиковых деталей, регуляторов и помп, расположенных под корпусом.

Самостоятельный ремонт утюга Тефаль может быть проведён только при наличии определённых знаний и опыта ремонта электрических приборов. При отсутствии такого опыта лучше не рисковать и обратиться за помощью к квалифицированным специалистам.

Как работает электрический утюг?

Электрический утюг можно сравнить с электрочайником:

• Для нагрева прибора к нему подается напряжение.
• Чтобы процесс был быстрым, обычно пользуются мощными ТЭНами мощностью 1000-2200 Вт.
• Если бы такая мощность была постоянной, подошва бы стала раскаленной докрасна и вещи при глажке были бы испорченными. Чтобы такое не произошло, утюг оснащают регулятором температуры.
• Для того чтобы регулировать температуру, круглую ручку поворачивают. При повороте по часовой стрелке происходит значительное повышение температуры.
• Когда регулятор включается или выключается, раздается характерный щелчок.
• Сетевой шнур предназначен для поступления напряжения. Если же прибор не включается, его нужно ремонтировать.

Изъяны питающего провода

Перед тем как отремонтировать утюг, необходимо проверить исправность силового провода. Чаще всего он трескается в местах частых деформаций — у входа в корпус или возле вилки. Неисправность может проявляться постепенно, когда во время глажки мигает лампочка индикатора. Такое подмигивание означает, что нет нормального контакта и возможно окисление клемм.

Другая неисправность проявляется более бурно. При длительном трении проводов друг о друга может нарушиться изоляционный слой и произойти короткое замыкание. Внешне это проявляется сильным хлопком, отключением остальных приборов и специфическим запахом, характерным для горелой проводки.

Женщин, отличающихся особой впечатлительностью, подобные ситуации ранят до глубины души. Они воспринимают поломку как стихийное бедствие и реагируют звонками мужу, в МЧС и домоуправление. Самый правильный вариант — первый, потому что заставить утюг снова включаться может любой мужчина, у которого руки растут, откуда должны. В противном случае все равно следует обратиться к сильной половине с тем, чтобы он сдал вещь в ремонт.

Интернет заполнен видео на тему ремонта утюгов. Много сюжетов посвящено изъянам питающего провода. Если шнур неисправен возле вилки, разбирать прибор не потребуется. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы произвести, например, ремонт утюга «Филипс» своими руками, следует снять заднюю крышку. За ней сетевой шнур расходится на три провода. Если повреждена изоляция, необходимо ее восстановить. При окислении клемм нужно отсоединить провода и зачистить проблемные места.

Особенности устройства

Все утюги Tefal паровые, т.е. имеют резервуар для воды. Также их особенностью стала тефлоновая подошва ультраглисс, которая обеспечивает идеальное скольжение во всех направлениях. Утюг марки Tefal может быть обычный или беспроводной.

Обычные утюги

Для работы обычные утюги стандартно включаются в сеть. Они могут быть просто паровые или с парогенератором, у которых резервуар для воды находится на отдельной станции, в бойлере. В случае утюгов Тефаль с парогенератором, прибор и станция соединены трубкой, по которой нагретый пар из бойлера непрерывно подается в подошву.

Беспроводные утюги

Беспроводные утюги отличаются отсутствием провода. Tefal, наверное, одна из первых фирм, которая представила такое разнообразие беспроводных утюгов. Их можно поделить на три вида:

• с подошвой, накапливающей тепло;
• с контактными площадками;
• с отстрелом кабеля.

Не рекомендуется самостоятельно чинить беспроводные утюги, особенно первого и второго типов. Кроме стандартной электрической схемы они имеют множество электронных датчиков. Поэтому ремонт такого утюга требует полной разборки и специального оборудования.

Разборка утюга Tefal своими руками

Чтобы разобрать утюг Tefal розового цвета модели FV4631, нужно выкрутить два винта у основания утюга со шляпкой под звездочку.

После этого снимаем крышку и отводим из зацепа нижнюю часть ручки утюга.

После этого верхнюю часть ручки утюга отщелкиваем из защелок и снимаем.

Под ручкой находятся три винта – выкручиваем их.

После этого появляется возможность извлечь контактную группу 200 В.

При вынимании этой запчасти нужно запомнить, каким образом располагались контакты, чтобы при сборке не ошибиться.

Заглядываем в попу утюгу и видим еще два винта, которые держат крышку – их выкрутить.

После этого мы можем снять пластик с подошвы утюга и увидеть все внутренности. Их немного.

Как разобрать утюг Tefal

Бытовая техника уже давно вошла в нашу повседневную жизнь. Современные утюги Tefal представляют собой приборы, созданные по “последнему слову” техники. Материалы, из которых изготавливаются эти приборы, отвечают всем экологическим требованиям и отличаются непревзойденной прочностью и надежностью. Однако, к сожалению, любой прибор, даже самый совершенный, имеет свой срок эксплуатации, по истечении которого некоторые запчасти могут износится. Кроме того, чем старше устройство, тем больше ухода оно требует.

Если Вы когда-нибудь занимались разборкой утюга, то знаете, насколько это непростой и трудоемкий процесс.

Начинать разборку утюга Tefal следует со скрытого винтика, который находится под крышкой емкости для воды. Следует отметить, что снять эту крышку в открытом (поднятом) состоянии невозможно. Для этого требуется в закрытом положении крышки подцепить ее отверткой и потянуть вверх. Теперь винт доступен и его можно легко выкрутить.

Далее необходимо разобрать ручку утюга Tefal. Из нее необходимо вынуть все, что может помешать. После этого с помощью отвертки необходимо раскрутить и вынуть саму ручку утюга Tefal. Для этого ее придется с силой выдернуть при помощи отвертки.

После этого Вам потребуется предельно аккуратно снять большую деталь корпуса утюга Tefal, предварительно открутив ручку терморегулятора. Самое главное – не растеряйте детали от кнопок: поршни, пружинки и фильтры-сеточки. Для этого можно все мелкие детали кнопок сложить в одном месте. Постарайтесь не сорвать трубку, которая ведет к распылителю на носике утюга.

Последний и, пожалуй, самый главный винт расположен на носике подошвы. Наконец-то вы добрались до него. Теперь утюг полностью разобран. проверьте все контакты и непременно протрите все внутренние детали утюга. собирать утюг Tefal надо в обратном порядке.

Самой распространенной причиной поломки любого утюга, в том числе и утюга Tefal, является перегоревший термопредохранитель. В этом случае его необходимо заменить новым. Если Ваш утюг отпаривает неправильно, то следует очистить вентиляционные отверстия на подошве прибора, а также удалить осадок из паровой камеры. Если утюг вдруг начал прилипать к ткани, то, вероятнее всего, проблема в подошве. Ее необходимо почистить и, при необходимости, отремонтировать.

Не забывайте, что регулярное техническое обслуживание утюга Tefal, как и любых других бытовых приборов, обеспечит его долгую и бесперебойную работу!

Совет в заключение

Самостоятельный ремонт утюга Tefal не такое сложное дело, при наборе необходимых инструментов и навыков выполнить его возможно. Но если Ваш утюг современный и напичкан разной электроникой, лучше не рисковать и обратиться к профессиональному мастеру.

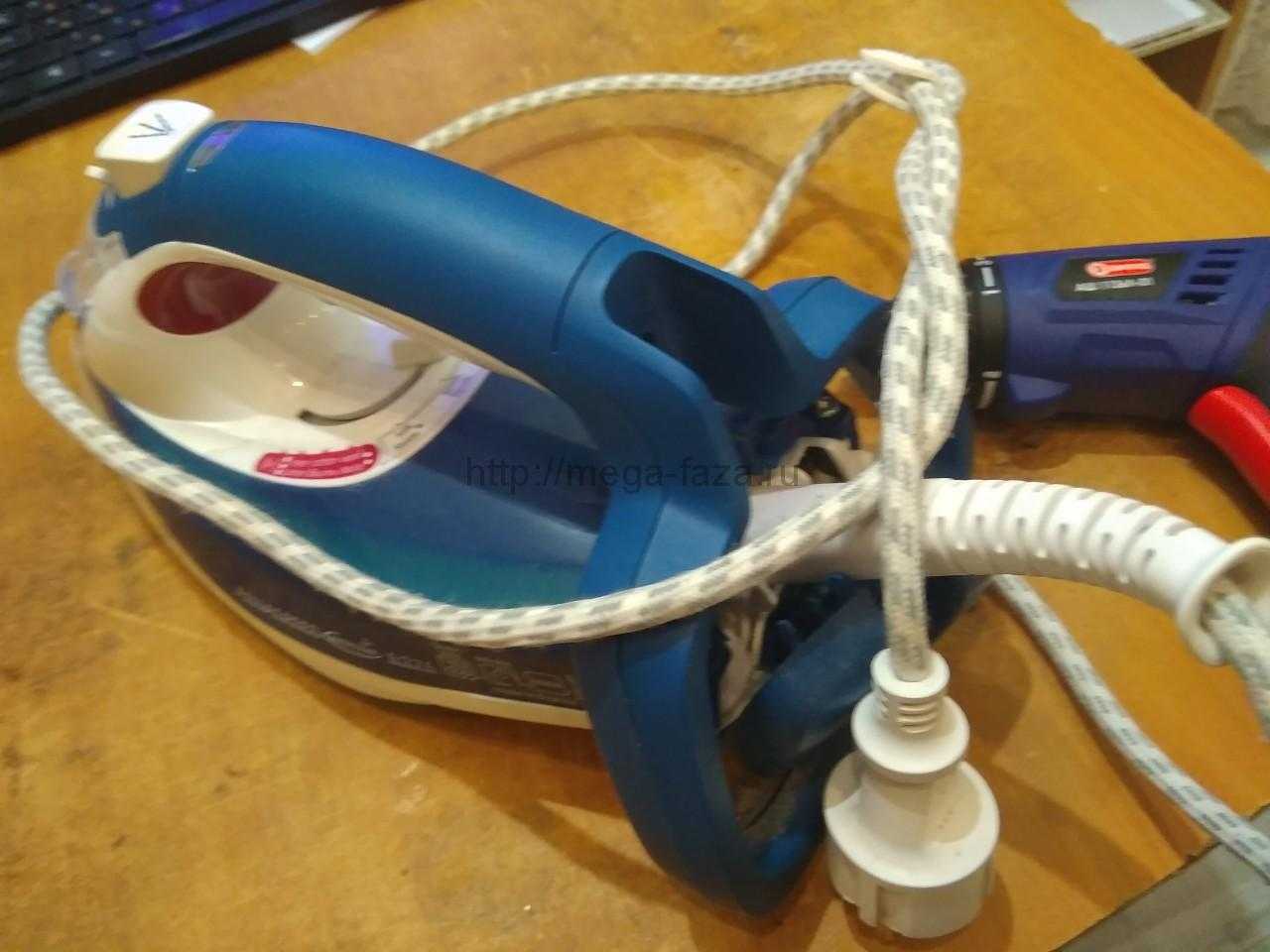

Неисправность данного утюга модели Tefal fv5375 попавшего ко мне на ремонт банальна – он просто не греет. Будем разбирать и искать причину поломки. Принцип работы утюгов идентичен. Различие могут составлять системы парогенераторов и принцип сборки. Для ремонта понадобиться: бита Т20 (звёздочка), прозвонка (цешка или мультиметр), желание отремонтировать и прямые руки.

Разборка

Главное разбирая утюг ничего не сломать. Для этого стоит помнить золотое правило – каждый узел разбирается легко и свободно если он не заклёпан, не запаян, не залит эпоксидкой или намертво заварен. В утюге, кроме пожалуй блока реле размещённого в ручке, таких узлов нет. Корпус и узлы собраны на саморезах, болтах, защёлках, разьёмах. На фото я постарался пошагово максимально точно отобразить процесс разборки утюга Тефаль на отдельные составляющие. Для ясности пронумерую действия:

Откручиваем нижний саморез задней крышки. Снимаем её.
Откручиваем верхний саморез. Располовиниваем подставку. Освобождаем уложенные в неё провода.
Освобождаем верх ручки и ответную часть подставки. Ручка крепится защёлками. Аккуратно отсоединяем и отодвигаем по кабелю в сторону.
Снимаем верхний кожух. Два винта сзади мы видим (откручиваем их)

ВНИМАНИЕ! Здесь многие делают ошибки начиная судорожно располовинивать и ломают переднюю стойку крепления. Третий винт (передний) находится под пластиковой накладкой в носовой части утюга

Она на защёлках с двух сторон. Поддеваем с одной и другой стороны, снимаем, получаем доступ к третьему винту.
Отщёлкиваем пластиковый чёрный блок с индикаторной лампочкой. Провода не отсоединяем.
Разъединяем блок силовых контактов.
Добираемся до нагревательной подошвы. Тут всё просто. Откручиваем три болта и сдвигая в сторону снимаем.

Когда добрался до подошвы утюга офигел от количества спрессованной внутри пыли. Тефаль тут не совсем подумала о нас, точнее о нашей безопасности. Ведь не дай бог этому загореться… Откуда там отложения? Между нагревательным элементом и средним пластиковым корпусом утюга имеется технологический зазор 1,5-2 мм.

Ремонт

Разобрали, начинаем поиск проблемы. Честно говоря ещё в процессе разборки я прозванивал цепочки кабеля, блока реле, силовых контактов и уже знал что проблема кроется в терморегуляторе утюга. С него не было выхода. Когда подошва была в руках весь механизм был доступен. Центральная ось терморегулятора была смещена и при любом положении вращения не оказывала влияния на пластину которая в свою очередь отрабатывая замыкает контактную группу. Похоже утюг упал с приличной высоты. Ослабив винт стойки терморегулятора, совместил ось по центру. Для профилактики спиртом почистил контакты. Затянул, проверил вращением. Контакты исправно замыкались и размыкались, составляя рабочую цепь. Накинув силовые контакты проверил утюг в работе включив в сеть. Индикация горит, подошва нагревается. Сборка происходила в обратной последовательности разборке. Дольше всего пришлось повозится с укладкой проводов в подставку.

Вот собственно и весь нехитрый ремонт парового утюга Тефаль, выполненный своими руками за 40 минут.

Любая бытовая техника, даже самая надежная, со временем выходит из строя. И многие владельцы не знают, например, как разобрать утюг Tefal своими руками, чтобы выяснить и устранить причину поломки. А ведь в большинстве случаев отремонтировать электроутюги данной марки можно самостоятельно, не прибегая к услугам сервисных центров.

В статье читатели найдут информацию о том, как разобрать электроутюги Tefal популярных моделей, а также о распространенных дефектах и способах их устранения.
