Как разобрать стиральную машину indesit своими руками: инструкция

Как добраться до барабана?

Чтобы добраться до барабана стиральной машины Индезит необходимо провести ряд последовательных действий:

Снять верхнюю крышку корпуса. Для этого откручивают фиксирующие болты, расположенные на задней стенке корпуса стиральной машины.Крышку слега смещают назад, приподнимают вверх и снимают с корпуса.
Выкрутить все болты, фиксирующие панель на задней стенке стиралки. Аккуратно прокручивая шкив, снимают ремень привода (детали расположены за задней панелью стиральной машины).
Отсоединить кабеля проводки, фиксирующиеся непосредственно к барабану. Работы ведут предельно аккуратно, так как кабеля очень часто зажимаются пластиковыми хомутами, которые очень легко повредить.
Снять нагревающий элемент. Тэны расположены под баком. В первую очередь отключают проводку, после ослабляют центральную гайку, продавливают болт внутрь, поддевают Тэны отверткой и вынимают из гнезда. При обратной сборке уплотнительную резинку на нагревающем элементе необходимо заменить. В противном случае велики риски течи.
Снять двигатель. Для этого поэтапно отключают проводку, откручивают крепежные болты, аккуратно раскачивая мотор, достают его из корпуса.
Демонтировать противовес (расположен в верхней части корпуса стиральной машины). Для такой работы используют шестигранник, которым откручивают фиксирующие болты. В процессе демонтажа, противовес необходимо поддерживать руками. Недостаточно закрепленная, тяжелая деталь может сорваться и повредить другие элементы стиральной машины.
Отсоединить провода и шланги от датчика уровня воды (элемент расположен у боковой панели, по виду напоминает таблетку).
Ослабить хомут удерживающий манжету, оттянуть ее и затолкать внутрь.
Вынуть порошкоприемник из корпуса.
Аккуратно уложив стиральную машину на бок, демонтировать датчик «аквастоп». Для этого выкручивают крепежи сливного фильтра, отключают провода насоса, разжимают хомуты и снимают патрубок сливного шланга. Помпу извлекают вместе с улиткой. Попутно откручивают болты амортизаторов.
Снять УБЛ (систему блокировки люка). Для этого, установив стиралку в исходное положение, откручивают два болта УБЛ и отключают проводку. Дополнительно демонтируют модуль управления. Для этого выкручивают крепежные болты, отжимают фиксирующую защелку. Модуль управления не снимают с проводов, а аккуратно заводят на внешнюю сторону корпуса.

В процессе разбора стиральной машины не лишним будет вести видео или фотосъемку. Это поможет избежать ошибок обратной сборки бытового прибора.

Как разобрать машинку Индезит, подскажет видео:

Как достать деталь?

Для того чтобы вытащить бак из корпуса стиральной машины, понадобиться помощь друга. Подхватывая элемент с двух сторон, бак снимают с пружин и вытаскивают наружу через верх корпуса.

После того как бак извлечен, наступает самый ответственный момент — демонтаж барабана. Если бак разборный, то все просто:

раскручиваем фиксирующие элементы, раскрываем бак на две части;
откручиваем гайку, удерживающую шкив (удобно использовать шестигранный ключ типа «звезда»);
снимаем шкив с вала;
подходящий по диаметру болт вкручиваем в резьбу, прислонив к нему деревянный брусок, делаем несколько сильных ударов молотком, пока барабан с валом не выйдет из бака.

Если болт, фиксирующий шкив закис, выкрутить его поможет WD-40. Закисший металл обрабатывают аэрозолем, оставляют на несколько минут, после чего приступают к процессу извлечения барабана.

Подготовка

Прежде чем приступать к работе, нужно подготовиться. Выберите светлое и просторное место, где можно будет выполнять разборку агрегата и размещать демонтированные детали. Пространства размером 2 х 2 м будет вполне достаточно. Чтобы не испачкать полы, заранее застелите их тряпками или газетами.

Учтите, что для выполнения работ по разборке стандартных моделей стиральных машин Indesit (к примеру, таких как WISL 82, WISL 83, WISL 102, WISL 103, WISL 105 и IWSC 5105), может потребоваться несколько часов, а на этапе извлечения бака вам понадобится помощь.

Следующий шаг – подготовка инструмента и сопутствующих материалов. Для разборки и ремонта машины вам пригодятся:

набор отверток (плоская отвертка, несколько крестовых разной длины и отвертка с набором бит – шестигранники и звездочки);
ключи гаечные рожковые (8*10, 17*19);
набор ключей торцевого типа;
клещи для самозажимных хомутов;
пассатижи;
бокорезы;
длинные отогнутые плоскогубцы;
ножовка;
мультиметр;
маркеры разных цветов (чтобы помечать клеммы);
молоток (в случае замены подшипников);
деревянные бруски;
смазка WD-40;
силиконовый герметик;
смазка для шарнирных элементов;
несколько ветошей.

Возможно, вам пригодятся не все перечисленные инструменты, однако лучше иметь все под рукой.

Для разборки и ремонта машины понадобится набор инструментов

Осталось подготовить к разборке саму стиральную машину. Выполните следующие действия:

отключите машину от электросети, водоснабжения и канализации;
вытащите сливной фильтр и слейте остатки воды;
достаньте и уберите лоток для моющих средств;
передвиньте машину к месту проведения работ.

Причины необходимости замены

Причин, из-за которых подшипник выходит из строя, несколько:

нарушение правил эксплуатации бытовой техники;
истощение рабочего ресурса сальников.

Нарушение правил эксплуатации

Нарушение правил эксплуатации заключается в том, что владельцы техники перегружают барабан. Это увеличивает нагрузку при вращении, что приводит к быстрому износу деталей. При соблюдении условий загрузки возникновения такой проблемы удастся избежать.

Выход из строя сальника

Сальник – защитный механизм, предотвращающий попадание влаги на подшипник. Выполнен он в виде резиновой прокладки, служащей в роли уплотнителя. Если сальник не справляется со своими задачами, вода начинает разъедать подшипник, покрывая его ржавчиной.

Инструкция по демонтажу

Как только машинка готова, приступаем к разборке. Первым делом снимаем крышку: откручиваем два удерживающих ее самореза по обеим сторонам задней панели и, приподняв заднюю часть детали, подталкиваем пластмасску от себя. Слишком сильно давить нельзя, иначе сломаются пластмассовые защелки, фиксирующие корпус, и вернуть верх стиралке будет невозможно.

Дальше обращаем внимание на приборную панель. Чтобы ее разобрать, необходимо придерживаться следующего плана

Откручиваем удерживающие модуль болты у ниши порошкоприемника.
Снимаем еще один фиксатор, расположенный сверху слева на корпусе стиралки.
Тянем панель на себя, пока не «сработают» защелки. Необходимо быть осторожным, чтобы не оборвать подведенные к электронному блоку провода.
Освобождаем провод, ведущий от блока к наливному клапану.
Цепляем панель на сервисный крючок.

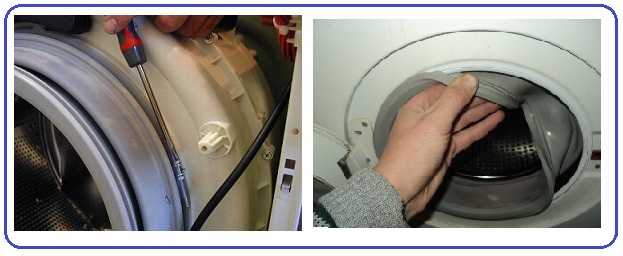

Ослабляем хомут, подцепив его отверткой, и заправляем освобожденную манжету люка внутрь барабана.
Отвинчиваем крепления УБЛ, чтобы не повредить провода запорного механизма при последующем демонтаже.

Теперь осталось только открутить болтики по периметру передней стенки и снять панель. Чтобы не растерять крепления, рекомендуется складывать их и другие мелкие элементы в перевернутую верхнюю крышку. Пытаться разобрать и дверцу люка необязательно: и без ее демонтажа торец машинки без проблем покинет свое законное место.

Поделитесь своим мнением — оставьте комментарий

Алгоритм поиска неисправности

Чтобы точно выявить причину сбоя, мастера рекомендуют действовать в следующем порядке:

Если вы имеете дело с моделью, оснащенной дисплеем, дождитесь появления на нем кода ошибки. Такую информацию машинка отображает по результатам самодиагностики. О том, что означает тот или иной код, написано в инструкции. К примеру, сообщение «F07» говорит о проблемах с ТЭНом.
Если функция самодиагностики в машинке не предусмотрена или она дала сбой, необходимо подвергнуть прибор внешнему осмотру, а также проверить, не стала ли она издавать при работе каких-то необычных звуков. Так, например, о необходимости замены подшипника машинка даст знать характерным гулом или стуком, особенно четко слышимым при работе в режиме отжима. О неполадках ТЭНа можно догадаться по холодному люку, а также по низкому качеству стирки и наличию нерастворенного порошка. Если же из машинки пошел дым, проблема явно носит серьезный характер. В таком случае с самодеятельностью лучше повременить — вызывайте мастера.
Если до сих пор выявить поломку не удалось, агрегат нужно разбирать. Разумеется, делать это следует только в том случае, если гарантийный срок уже истек. Начинать следует с демонтажа и осмотра сетевого фильтра. Найти его легко – именно к нему подсоединен электропровод. Для извлечения фильтра нужно снять с него крышку и выкрутить удерживающий его шуруп. Если тестер показывает отсутствие питания на его контактах, причину поломки можно считать обнаруженной.

Если сетевой фильтр оказался в порядке, нужно опять же с помощью тестера проверить питание во всех элементах электрической цепи, а механические узлы и детали – подвергнуть внимательному осмотру. На этом этапе даже самая сложная поломка, как правило, выявляется.

Чтобы не забыть, что куда привинчивается, узел перед разборкой можно фотографировать. Также не будет лишним перед началом работ изучить устройство агрегата и расположение крепежных элементов.

С чего начать разборку стиральной машины Индезит

Обустройте рабочее место. Если машинка стоит в миниатюрной ванной комнате 1х1,5 м, то разложить весь инструмент и развернуться будет негде. Здорово, если у вас есть гараж или мастерская. Но если ничего такого нет и в помине, то перенесите машинку на кухню или хотя бы в прихожую. Вам понадобится как минимум 2 м2 свободной площади.

В целом, подготовка места для разборки машинки Индезит заключатся в следующем:

Постелите на рабочем месте газеты или тряпки.
Отсоедините машинку от коммуникаций и аккуратно перенесите ее в место разборки.
Извлеките приемник порошка и отложите его подальше – он вам не понадобится.
Открутите снизу сливной фильтр, чтобы слить оставшуюся с последней стирки воду в баке.
Отложите фильтр.

Теперь, когда все готово, можно попытаться разобрать стиральную машину Индезит своими руками.

Первое, что нужно сделать, – снять крышку. Крепится она двумя болтами со стороны задней панели. Подберите подходящую отвертку и выкрутите крепления, затем немного потяните крышку к себе и поднимите вверх – все, панель демонтирована.

Второй этап – снятие крышки с задней стороны. Сервисный люк крепится на шести болтах – выкрутите их подходящей отверткой.

Как получить доступ к баку

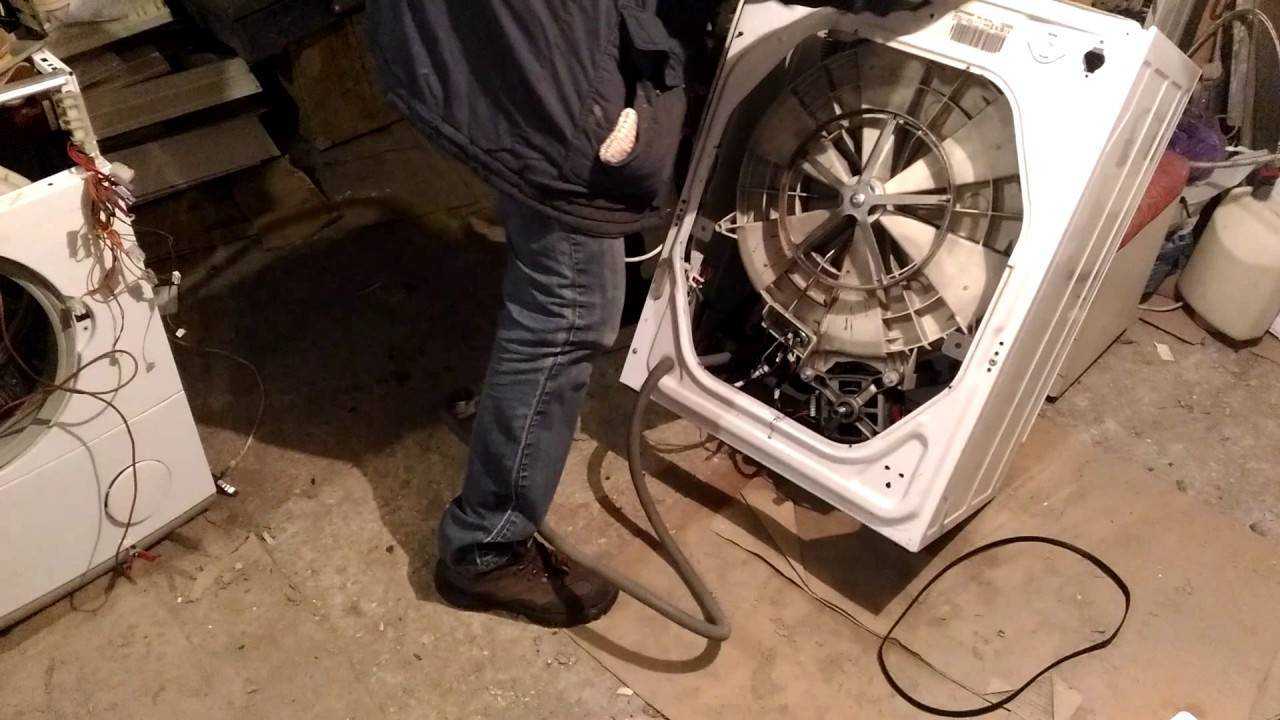

Сняв мешающие панели – заднюю и верхнюю, вы увидите перед собой часть «внутренностей» стиральной машины. Используя их, можно получить доступ к баку.

Действуйте так, чтобы снять приводной ремень:

Одной рукой ухватитесь за шкив.
Второй рукой удерживайте ремень.
Прокрутите шкив.

Если все правильно, ремень легко соскользнет.

Осмотрите заднюю стенку, которая находится позади шкива. Если вы заметите масляные пятна или потеки ржавого цвета, то подшипники уже негодны, и нужно разобрать стиральную машину Indesit, чтобы заменить их.

Действуйте так:

Найдите ТЭН (его хвостовик виден под баком). Снимите с контактов нагревателя всю проводку. Открутите гайку, расположенную по центру хвостовика между контактами. Расшатав элемент, извлеките его из паза.

Вот хорошее видео о том, как снимать ТЭН со стиральной машины марки Индезит:

Снимите проводку и фишки с электромотора. Возьмите вороток и головку на 10 мм, чтобы открутить 2 болта, на которых держится двигатель. Снимите движок и отложите его.

Переключитесь на верх: над верхней стенкой вы увидите большой камень – изготовители назвали его противовесом (он защищает машинку от расшатывания). Крепится он, как правило, на 3-х болтах. Снять их можно торцевым ключом. Сняв противовес, отложите его.

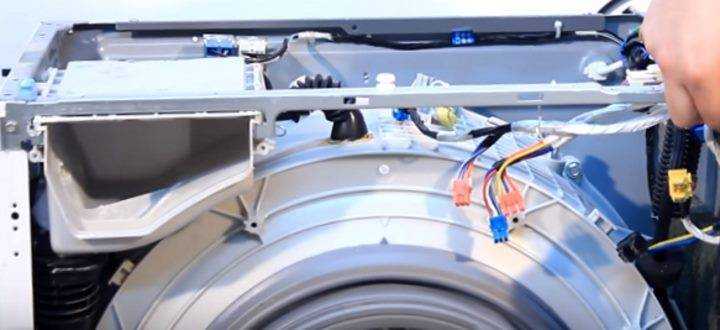

От бака вас теперь отделяет всего пара деталей – например, панель управления. Чтобы ее снять, следуйте нашим рекомендациям:

Открутите крепежи (они расположены у ниши дозатора для порошка).
Снимите еще одно крепление, которое спряталось в левом переднем углу корпуса СМ.
Чтобы освободить блок от удерживающих его защелок, потяните его вверх.

Отсоедините провода, которые соединяют панель с впускным клапаном.
Отложите деталь, чтобы та вам не мешала (подвесьте на сервисный крюк, если он у вас есть).

На видео вы найдете дополнительную информацию о разборке передней панели и съеме панели управления:

Дальнейшая разборка

Теперь вам нужно получить доступ к баку спереди. Для этого работайте с манжетой:

Отыщите хомут, удерживающий уплотнительную резинку.
Подцепите его очень тонкой отверткой.
Проведите отвертку по кругу, пока не упретесь в крепление.
Открутите крепление.
Снимите хомут.
Заправьте резинку внутрь барабана.

Разбираем стиральную стиральную машину Indesit далее:

Обойдите машинку.
Открутите крепление около шланга залива воды.
Теперь вы сможете вытащить сразу две детали: впускной клапан и нишу приемника моющих средств.

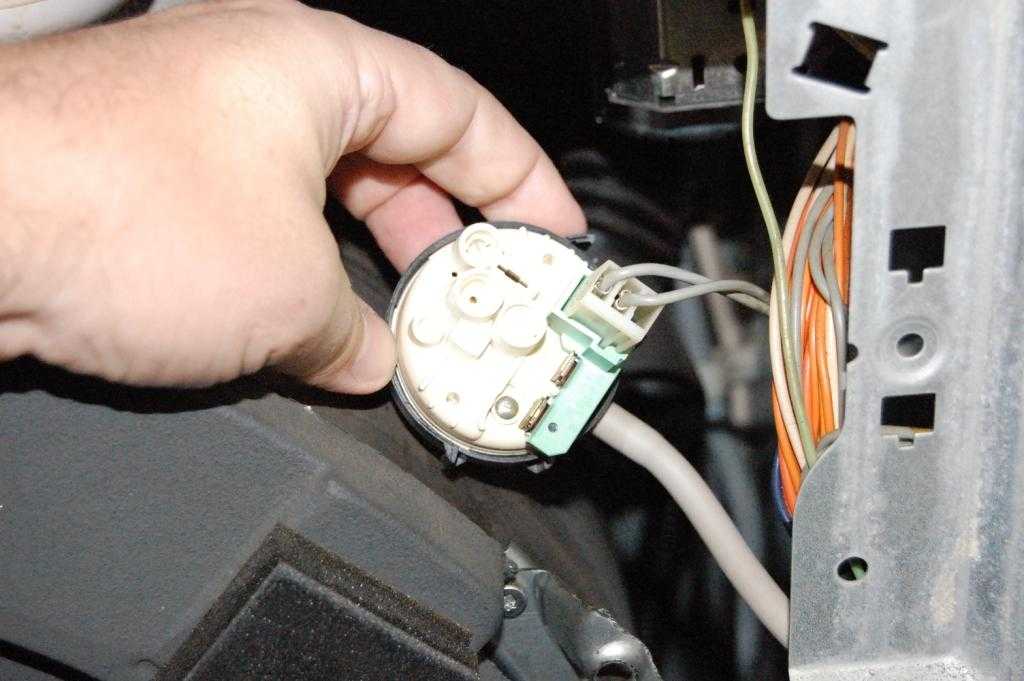

Снимите проводку с прессостата.
Достаньте прессостат из удерживающего крепления.

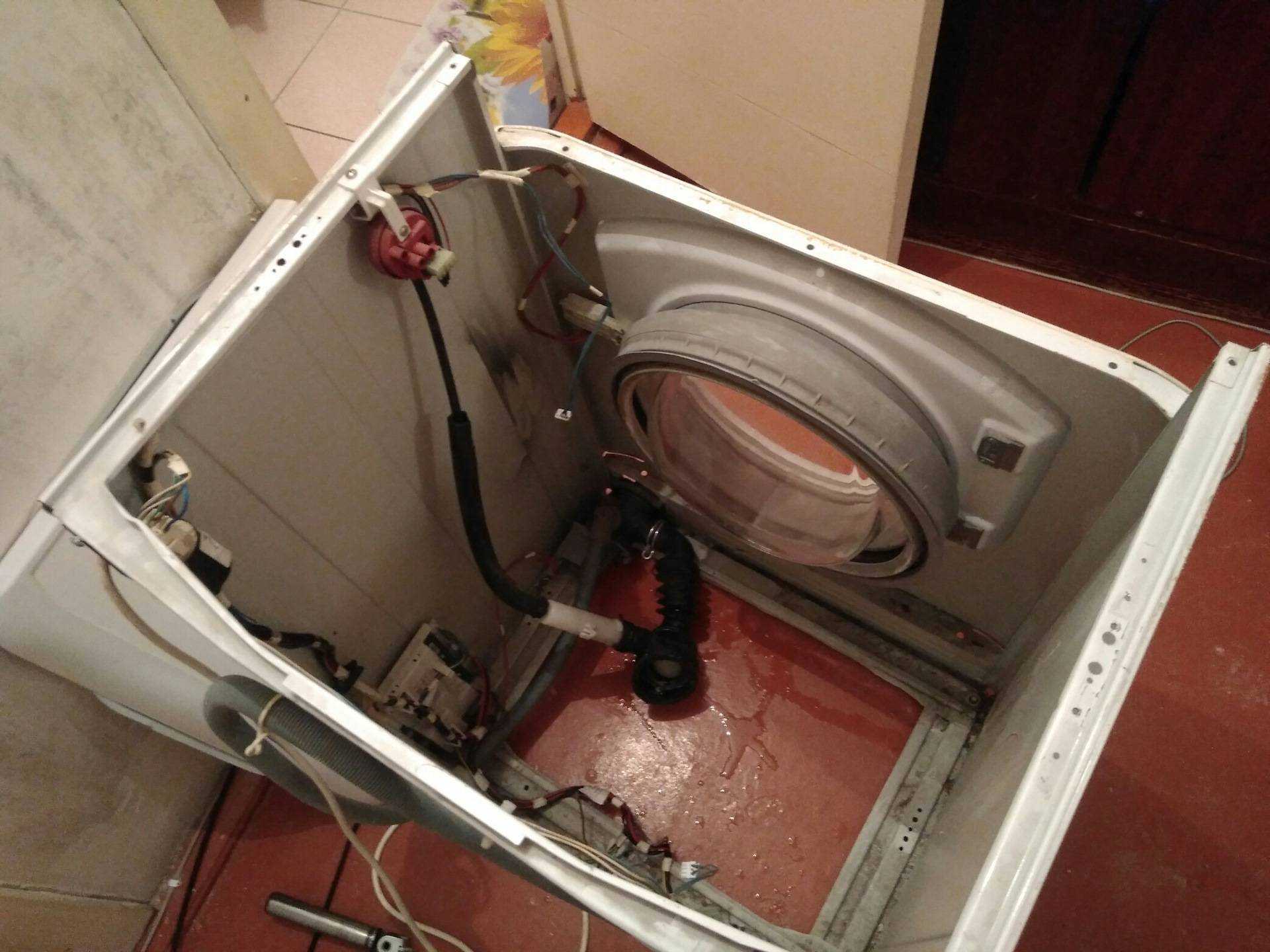

Уложите стиралку на бок.
Так как дна у этой марки обычно нет, вы сразу увидите патрубок слива и стойки. С этими деталями бак не снимется.

Как снять патрубок и стойки:

Ослабьте и снимите хомуты, удерживающие патрубок.

Сдерните патрубок.
Взяв торцевой ключ на 10, выкрутите крепления, на которых держатся стойки.
Снимите стойки.
Поднимите машинку и поставьте в исходное положение.

Самый длительный этап разборки завершен, можно смело переходить к баку.

Как заменить

Перед началом ремонтных работ необходимо отключить машинку от электрической сети, дабы избежать возможности удара током. После этого открутить шланги подачи и слива воды, немного потянув их вперед.

Демонтаж шкива и двигателя

Для решения проблемы износа сальников и подшипников следует снять мотор и шкив стиральной машинки. Для этого нужно предварительно снять ремень привода, прикрутив шкив и потянув ремень вперед.

После этого зафиксировать шкив, вставив в него крепкий штырь. Закрутить шкив можно в том случае, если выкрутить болт, который его закрепляет. С вала шкив снимается, если его немного раскачать и потянуть на себя. При этом не обязательно демонтировать ТЭН. Хотя, это самое время для того, чтобы рассмотреть, в каком состоянии находится ТЭН. Если на нем будет толстый слой накипи, ее лучше удалить.

Двигатель можно изъять, открутив болты, при помощи которых он крепится. При этом нужно снять патрубок. Выполнить это легче и проще через дно автомата, перевернув его на бок.

Демонтаж верхней крышки

С задней стороны машинки находятся 2 самореза, посредством которых крышка крепится к корпусу. Открутив их, крышка немного сместится назад. После этого ее можно поднять и снять.

Некоторые модели стиральной машинки Индезит оснащены специальными пластмассовыми защелками, которые крепят крышку. В данном случае достаточно отстегнуть их, что позволит снять верхнюю крышку.

Извлечение барабана

Следующим этапом по замене сальника и подшипников является демонтаж барабана. Для этого нужно достать и вытянуть бак, потянув его вперед. Все модели Іndesit оснащены баком цельной конструкции. Для того чтобы иметь возможность получить доступ до барабана, придется разделить бак на 2 части. Сделать это можно, распилив его при помощи болгарки или пилы для работы по металлу.

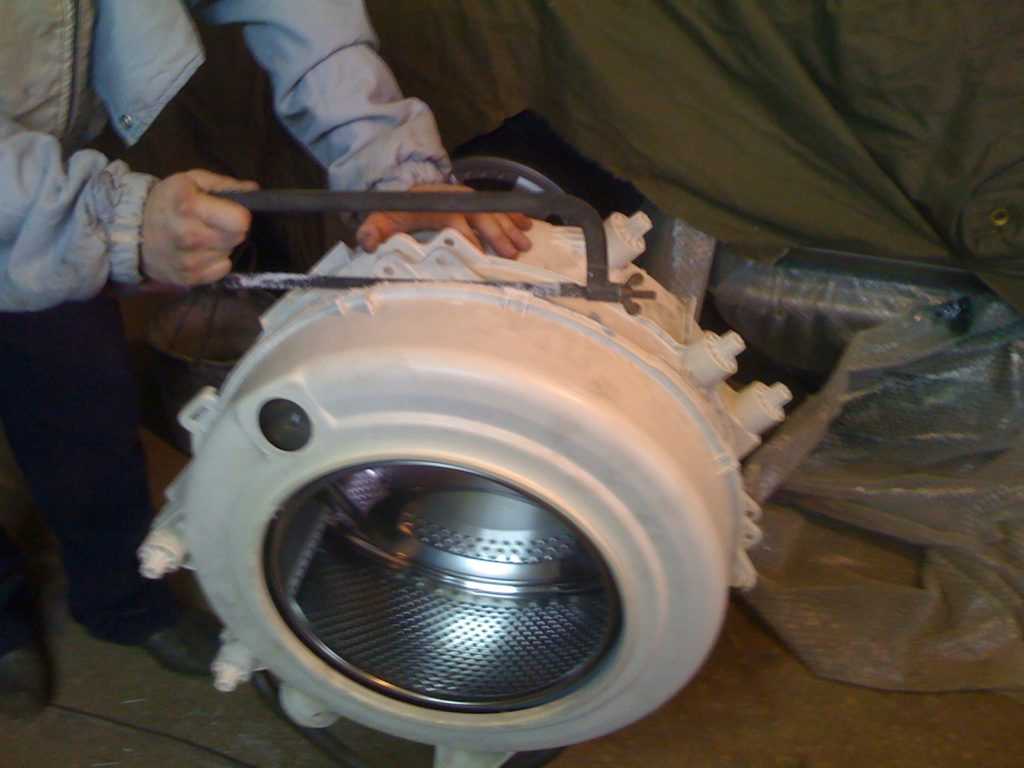

Перед тем, как приступить к распилу бака, нужно принять окончательное решение о том, как будет осуществляться его последующая сборка. Для этого на его поверхности нужно сделать несколько отверстий для болтов, при помощи которых бак можно будет собрать в цельную конструкцию.

Отсоединив барабан от бака, специалисты рекомендуют осмотреть его на предмет наличия повреждений. Кроме этого, следует проверить, в каком состоянии находится прокладка, расположенная под барабаном. Если она растянута и имеет трещины на поверхности, ее лучше заменить.

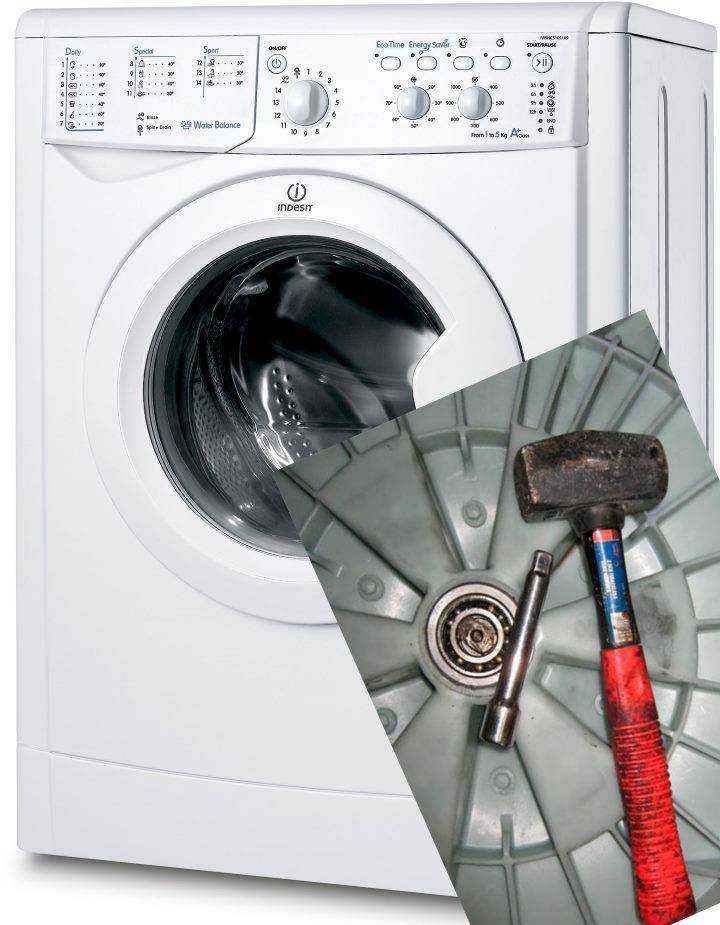

Извлечение и замена подшипников

Теперь пришло время менять сальник, выполняющий для подшипников защитную функцию. Для этого можно воспользоваться отверткой, поддев ею сальник. Не исключена возможность того, что сделать это будет сложно. Придется воспользоваться молотков и долото, аккуратно выбивая подшипники, постукивая по ним по кругу.

Если самостоятельно сделать это невозможно, придется обращаться в сервис, где при помощи специального оборудования манжету выпрессуют из подшипников.

После удачного извлечения манжет и подшипников, нужно вычистить и смазать место, где будут установлены новые детали. Для смазки рекомендуется использовать специальный герметик.

Приобретенные новые подшипники и манжету установить на прежнее место можно посредством использования молотка и деревянной колодки. В результате этого удастся существенно смягчить силу удара молотка, предупредив растрескивание подшипников и повреждение сальника. Основное направление удара рекомендуется направлять на края деталей. Сальник должен стоять на подшипниках. После этого остается собрать стиральную машинку Іndesit в обратном порядке.

Для того чтобы замена не обошлась слишком дорого, рекомендуется придерживаться таких правил работы:

операции со шкивом нужно выполнять аккуратно, без резких рывков. Его предварительно нужно легко раскачать в стороны, а затем потянуть вперед. В противном случае шкив можно поломать;
при длительной эксплуатации машинки ее болты могут прикипеть, что усложняет их выкручивание. Если прикладывать силу при выкручивании болтов, можно сорвать их головку. Дабы избежать этого следует на них брызнуть средством WD-40;
при демонтаже крышки бака можно оборвать провода термодатчика;
выполнять сборку стиральной машинки следует внимательно, не забывая о подключении всех датчиков.

Соблюдение этих простых правил поможет избежать дополнительных расходов на выполнение ремонтных работ.

Разборка стиральной машины Indesit

Существуют моменты, которые нужно знать при разборке любой модели стиральной машины.

Во-первых, и это главное, что нужно запомнить – отключение электропитания и водоснабжения.

Во-вторых, нужно подготовить все инструменты, детали, которые понадобятся во время ремонта.

И в-третьих, нужно знать причину и место поломки.

На работу потребуется часа 3-4 свободного времени. Возможно, понадобиться помощь на этапе извлечения бака из машины, потому что процесс трудоемкий и потребуется поднять примерно 30 кг на высоту около метра.

Начнем с выбора места для ремонта

Это может быть любое помещение, с возможностью свободного доступа ко всем сторонам машинки, а также наклона техники и свободного места для снятого бака. Пространства 2х2 вполне будет достаточно, чтобы свободно разобрать indesit.

Хорошо бы не испачкать пол, поэтому лучше застелить его тряпками и газетами.

Подготовка к работе

Перед работой вытащите фильтр машинки и слейте оставшуюся воду.

Хорошо, если вы будете вести фоторепортаж этапов своей работы, чтобы можно было рассказать другим, как разобрать машинку indesit.

Однако, самое главное, для чего нужны фотографии, так это чтобы потом не возникло проблем при сборке техники.

Работа с корпусом

Нужно убрать заднюю крышку

Убираем, открутив 6 саморезов. Будет неплохо, если все винтики и мелкие детали будут складываться в коробочку, например. Понадобятся инструменты: отвертки, гаечный ключ и пассатижи.
Заглянув под заднюю крышку, в глаза бросается винт звездочка на колесе и на нижнем грузе. Если есть подходящий инструмент, для облегчения веса бака можно снять эти детали. В противном случае можно оставить и достать бак вместе с ними.

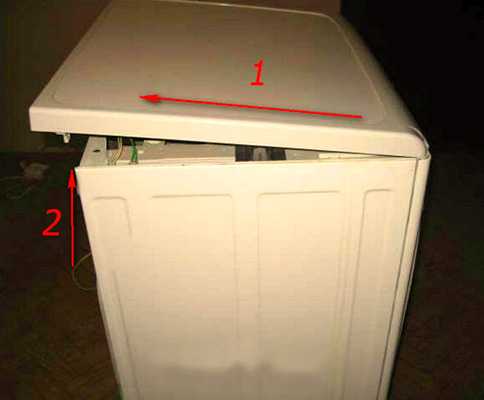

Теперь снимаем верх машинки, открутив два винта. Крышку надо потянут на себя, чтобы она вышла из пазов и отставить в сторону. Три винта с головками на 10, держат верхний груз очень крепко, его тоже достаем. Придется напрячься, чтобы их выкрутить винты.
Снимаем переднюю панель, которая держится всего на двух винтах.
Вытаскиваем лоток для моющих средств. Нужно приподнять его вверх и вытянуть, расшатывая вправо-влево. Обнаружились три винта, которые тоже откручиваем.

Отключается вся электрика внутри

Нужно отсоединить провод, идущий от передней панели к плате.
Порошкоприемник – большая деталь в ширину всей машинки. Вы увидите два провода – синий и белый. Их отсоединяем, но, нужно запомнить какой куда вставлен.
Там где подается вода, есть винт, который тоже откручиваем. Снизу порошкоприемника прикреплена с помощью резинового ушка трубка. Ее тоже убираем, для этого ушко поддевается и труба стягивается вниз. Все, деталь можно отложить в сторону.
Теперь отсоединим шнур электропитания. Нужно найти прямоугольную деталь, к которой он крепится, выкрутить винт и вытащить из пазов, потянув вверх.
Между баком и люком находится резина, которая держится на пружине. Чтобы снять ее, достаточно надавить на резину вверх и сверху подхватить пружину изнутри машины.

Снимаем нагревательный прибор

Он крепится зажимами, которые нужно отсоединить вместе с проводами (провода, ведущие к мотору, связка проводов под теном).
Выкручиваем гайку и вынимаем тэн. Случается, что достать его не очень то и легко, так как сидит он очень плотно!

Настало время поставить машинку вниз головой. Лучше не совсем вниз головой, а под наклоном примерно в 45 град.
Снизу нужно выкрутить с обеих сторон болты, на которых крепятся амортизаторы. После этого бак держится только за счет верхних пружин.
Возвращаем машину в исходное положение.
Пора вынимать пластиковый бак. Помощь не помешает, потому что нужно еще снять пружины.

Внимание! Крышка люка должна быть открыта, иначе это помешает процессу выхода бака. Дело за малым и можно считать, что у нас получилось разобрать стиральную машинку indesit. Дело за малым и можно считать, что у нас получилось разобрать стиральную машинку indesit

Дело за малым и можно считать, что у нас получилось разобрать стиральную машинку indesit.

Оставшиеся работы

Убираем амортизаторы, прикрепленные к баку на штырях из пластика. Чтобы их вытащить, нужно пассатижами слегка их сдавить.
Далее снимаем мотор и резиновую трубу.
Для дальнейшей работы с баком потребуется убрать нижний груз.

Когда может потребоваться разборка стиральных машин indesit

При работе стиральная машина Indesid постоянно подвергается различным неблагоприятным факторам, которые постепенно выводят технику из строя вплоть до полной невозможности выполнять стирку.

В результате частой работы и повышенных нагрузок вибрирующего характера в технике снашиваются следующие компоненты:

Подшипники и сальник. В результате частой вибрации при скоростном вращении барабана разбивается подшипник на валу барабана, из-за чего возникает течь из-под сальника.
ТЭН — при возникновении радиальных биений металлический барабан начинает тереться о нагревательный элемент, что в процессе дальнейшей работы может вылиться коротким замыканием.
Плата управления. Из-за течи сальника может выйти из строя контроллер, что обычно возникает из-за короткого замыкания в тахогенераторе на двигателе. Дело в том, что конструктивно разработчики разместили двигатель под самым барабаном, и если появляется течь, то она обязательно попадает на мотор, заливая якорь с тахогенератором.
Амортизаторы. Если машина отработала несколько лет, то вибрация барабана усиливается, что связано с плохой амортизацией. В конструкции стиральной машины Indesid применены 2 амортизатора и пружины, на которых подвешен барабан. Из-за частых вибрирующих нагрузок они срабатываются, что приводит к ухудшению качества работы, которая выражается подпрыгиванием.
Патрубки. Сливная система стиральной машины имеет сливной патрубок с запорным клапаном. В нём обычно собирается мусор, который может стать причиной сбоя работы или образованию течи.
Передняя уплотнительная резинка. Дверца стиральной машины Indesit при закрытии упирается в специальную уплотнительную манжету, которая закрывает проём между корпусом и вращающимся баком. Из-за частой вибрации и подпрыгивания бака она постепенно деформируется, что может привести к надрыву. А также причиной её повреждения может стать любой острый предмет, попавший в стиральную машину вместе с одеждой.

Предлагаем ознакомиться Какое зеркало должно быть в маленькой ванной?

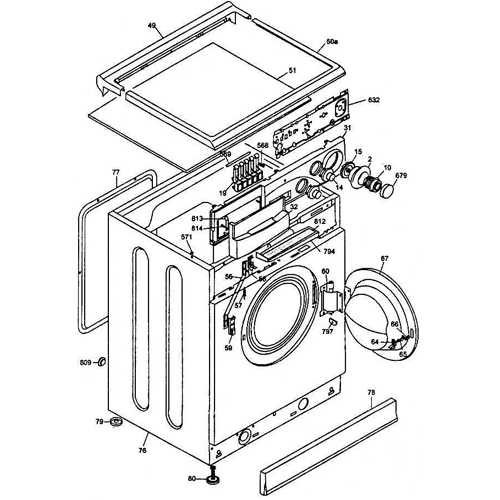

Кроме вышеперечисленных, существует и масса прочих проблем в машинах Indesit, которые могут возникать в стиральных машинах по тем или иным причинам. В любом случае для их устранения потребуется разобрать технику, а сделать это можно по представленной ниже инструкции на примере модели Indesit wisl 86 или wisl 104.

! ! Стиральная машина индезит wiun 81 — инструкция по применению

Практически все выпускаемые виды стиральных машин этой марки имеют похожее устройство, так как конструкция их была скопирована от не менее известного мирового бренда Siemens с некоторыми доработками. Впрочем, именно в этих доработках чаще всего и возникает поломка.

Как снять верхнюю крышку со стиральной машины LG

Модельный ряд стиральных машин LG очень широк: стиральные машины с двойной загрузкой позволяют стирать два типа белья одновременно на разных режимах, узкие и суперузкие стиралки LG пользуются популярностью у владельцев квартир небольшого размера. И даже говоря о «стандартных» стиральных машинах, следует иметь в виду то, что все они оснащены различными удобными и упрощающими жизнь функциями, среди которых стирка паром, сушка, возможность управления при помощи голосового помощника и т.д.

Также абсолютно все стиральные машины LG могут похвастаться долговечностью и надежностью, так как при сборке техники LG используются самые высокие технологии (вне зависимости от страны-производителя), а также осуществляется контроль качества на всех этапах. Так что покупая стиральную машину LG, можно быть уверенным, что при правильном использовании и регулярном уходе она прослужит долгие годы.

Но иногда может возникнуть непредвиденная ситуация, в результате которой техника выходит из строя. Производители рекомендуют в случае возникновения поломки немедленно обратиться в Официальный сервисный центр LG, где квалифицированные специалисты смогут найти и устранить проблему. Если вы отдаете технику в ремонт неофициальным мастерам или тем более пытаетесь починить стиральную машину самостоятельно, то вы автоматически лишаетесь права на гарантийное обслуживание (если срок гарантии еще не истек).

Если же вы готовы пойти на риск и попытаться устранить поломку в вашей стиральной машине LG своими руками, то вам понадобится снять с нее верхнюю крышку. Вот что для этого необходимо сделать.

Снять верхнюю крышку со стиральной машины LG: пошаговая инструкция

Перед началом любых манипуляций с техникой убедитесь в том, что она обесточена. Выдерните шнур питания вашей стиральной машины из сети.
Перекройте подачу воды к стиральной машине.
Вам понадобится доступ к стиральной машине со всех сторон, поэтому необходимо будет выдвинуть ее в центр помещения, в котором она находится или, как минимум, отодвинуть на полметра от стен. Перед этим проверьте, хватит ли длины сливного шланга. В противном случае отсоедините шланг, чтобы не повредить его.

Важно: Вес стиральной машины может достигать 80 кг, так что для того, чтобы передвинуть ее, вам потребуется помощь

Приступите к демонтажу верхней крышки. Для этого вам понадобится крестовая отвертка.
Обойдите стиралку кругом. Найдите в верхней части задней панели в непосредственной близости от верхней крышки два винта. Они удерживают крышку.

Важно: на некоторых моделях стиральных машин может быть три винта (один в центре)

Выкрутите винты при помощи отвертки, совершая движения против часовой стрелки.
Двумя руками потяните верхнюю крышку вашей стиральной машины LG на себя. В некоторых случаях может понадобится приложить значительное усилие. Крышка должна сместиться на 2-3 см.
Поднимите крышку вверх и снимите. Демонтаж завершен.

Если крышку невозможно сдвинуть, значит, ее заклинило. Ни в коем случае не пытайтесь поддеть ее отверткой или любым другим острым предметом. Пошатайте ее из стороны в сторону короткими движениями, не прикладывая чрезмерных усилий.

Для чего нужно снимать верхнюю крышку стиральной машины LG?

После того, как вы успешно сняли верхнюю крышку вашей стиральной машины LG, вы получите доступ к следующим деталям:

Наливной клапан стиральной машины LG, отвечающий за подачу воды. Он находится в углу корпуса возле задней крышки.

Порошкоприемник стиральной машины LG, через который проходит подача моющих средств во время стирки.

Прессостат стиральной машины LG, он же датчик уровня воды. Если стиральная машина не вовремя сливает воду и выдает ошибку OE, проблема может быть именно в этой детали.

Верхний противовес стиральной машины LG. Это амортизатор, который гасит все колебания агрегата. Эта деталь практически никогда не выходит из строя.

Сетевой фильтр стиральной машины LG, предназначенный для подавления импульсных и высокочастотных помех, периодически возникающих в сети и защитить ее от скачков напряжения. Также выходит из строя сравнительно редко.

Чтобы снять барабан и бак стиральной машины, начать демонтаж также понадобится с верхней крышки. Так что это важная часть ремонта стиральной машины.

Для установки крышки на место повторите все действия в обратном порядке.

Добираемся до бака

Если подготовка окончена, можно начинать разбор. Первым делом снимаем крышку. Чтобы это сделать, нужно открутить болты с задней стенки, к которой прикреплена крышка, а затем потянуть её к себе и вверх. Ничего сложного.

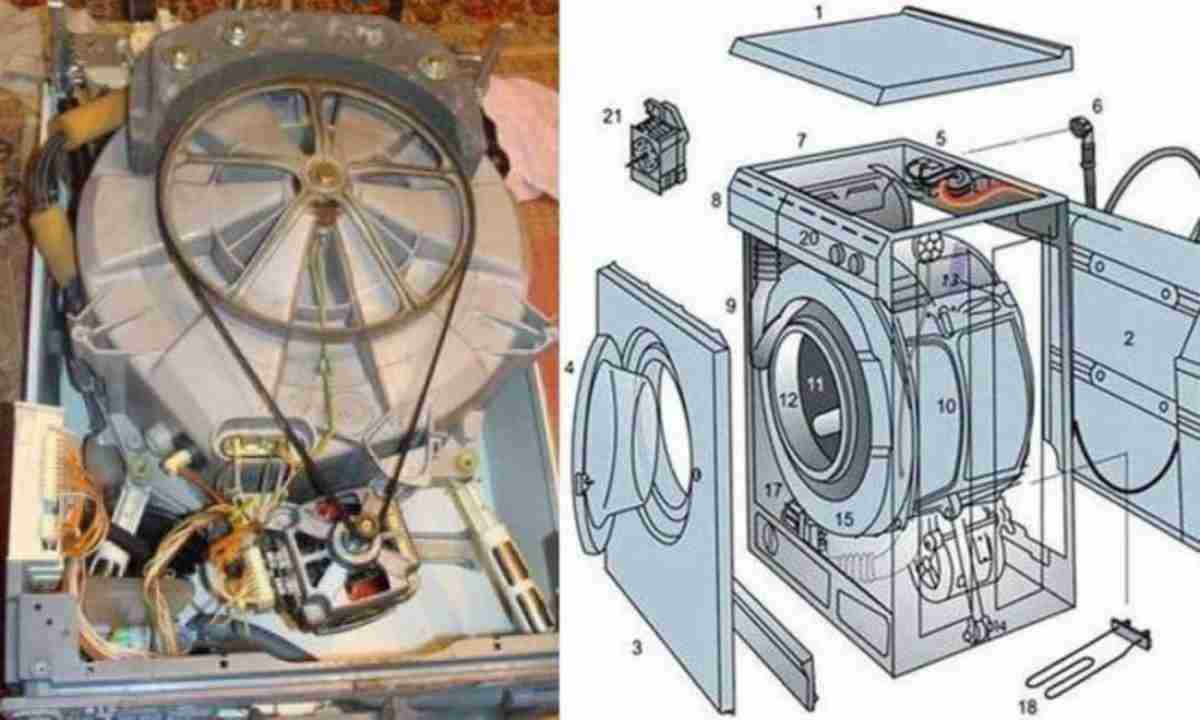

Далее необходимо убрать люк с задней стороны машины. Он скреплен несколькими болтами – их необходимо извлечь нужной отверткой. Снимаем переднюю и заднюю панели и видим внутренние детали аппарата. Когда уберем их – доберемся и до самого бака.

Начнем с приводного ремня. Для его снятия необходимо одной рукой держать шкив, а второй – ремень. Далее крутим шкив и ждем, пока ремень соскользнет.

Посмотрите на стенку за шкивом. Если на ней есть ржавые подтеки или пятна от масла, то подшипники точно придется менять. Так что продолжаем разбор. Необходимо найти ТЭН (трубчатый электрический нагреватель), хвостик от него виднеется под баком. С ТЭНа нужно снять всю проводку, а затем извлечь гайку, которая находится в центре хвостовика между контактами. Далее извлеките нагреватель из паза.

Далее удаляем электромотор. Снимаем с него фишки и электропроводку, откручиваем болты, а затем извлекаем движок и убираем в сторону. Переходим к верхней части. Изготовители под верхней стенкой помещают противовес, задача которого – погасить центробежную силу во время стирки и отжима. По виду противовес похож на крупный камень. По сути своей противовес – просто крупного размера камень. Снять его можно с помощью торцевого ключа, удалив им болты, на которые он крепится. Откладываем противовес в сторону.

Мы почти добрались до самого бака. Далее нужно убрать панель управления. Действуйте следующим образом:

снимите крепежи, которые находятся у дозатора для порошка;
перейдите к передней стороне стиральной машины, слева находится еще одно крепление, также удалите его;
теперь блок удерживают только защелки, чтобы отсоединить блок от них, потяните его наверх (действуйте плавно и аккуратно, иначе есть риск оборвать проводку);
отсоедините провода, соединяющие панель управления и впускной клапан;
уберите деталь к остальным снятым частям, если есть сервисный крючок, будет еще лучше.

Теперь нужно получить доступ к баку спереди. Начинаем извлекать манжету. Найдите хомут, который удерживает уплотнительную резинку. Подденьте его отверткой (лучше использовать самую тонкую из тех, что есть в наличии). Отверткой пройдитесь по хомуту до того момента, как почувствуете крепление. Открутите крепление. Снимите хомут. Заправьте резинку в барабан.

Сзади машины, рядом со шлангом залива находится крепление – его нужно открутить. Далее вытаскиваем впускной клапан и нишу приемника для моющих средств.

Переходим к прессостату. Отсоединяем от него проводку, а затем его самого отсоединяем от крепления. Само крепление пластиковое, так что будьте аккуратны при извлечении датчика – его легко повредить.

Перед извлечением патрубка стойки и слива, положите «домашнюю помощницу» горизонтально. Как правило, дно у моделей Индезит отсутствует, так что нужную деталь вы увидите сразу же. Патрубок избавляем от хомутов. Для этого достаточно просто ослабить крепежный элемент.

С помощью торцевого ключа на 10 мм выкрутите крепления, удерживающие стойки, а затем снимите их. После этого можно вновь ставить машину вертикально – мы добрались до бака и можем начинать его распил.

Пилим бак

Пилить бак, разумеется, нельзя внутри корпуса – для начала достаньте его оттуда. В одиночку у вас может не хватить сил, поэтому привлеките к ремонту еще одну пару рабочих рук. Когда бак отсоединен от основного корпуса – нужно очень аккуратно, стараясь не нанести ущерба барабану и прочим деталям, распилить его на две части по шву. Для этого совершите ряд необходимых манипуляций. Поставьте бак вертикально, шов, по которому вы будете пилить, должен смотреть на вас. Бак можно установить на автомобильную шину для придания устойчивости.

Убедитесь, что бак спаян и распиливание действительно необходимо. Если это так – пилите бак строго по шву. После распиливания снимите и отложите верхнюю часть бака. Задняя часть пока остается прикрепленной к барабану. Там и расположены подшипники, поэтому её также придется снимать.

Прошивка контроллера

Если после ремонта проблемы остались, то дело может быть в программной части. Поэтому стоит попробовать обновить прошивку контроллера.

Для прошивки контроллера понадобится адаптер – программатор, предоставляющий доступ ПО к модулю посредством ПК. Профессиональные решения довольно часто встречаются в специализированных магазинах и стоят в районе 2-4 тысяч рублей. Можно приобрести и более простую версию программатора рублей за 500, но тогда нужно учитывать марку оборудования. К примеру, для стиральных машин брендов «Электролюкс», «Индезит», «Аристон» и Whirlpool используют адаптер «Аркадия» (USBDM MemoryDump).

Программатор USBDM

Дополнительно понадобятся драйвера и фирменный софт. И то, и другое можно найти на официальных ресурсах производителей техники в разделе «Программное обеспечение». Разберём процедуру установки ПО на примере адаптера «Аркадия».

Предлагаем ознакомиться Ремонт ванной комнаты малых размеров 2-4 кв м

Прошивка через USBDM MemoryDump:

подключаем адаптер к контроллеру и к компьютеру;
инсталлируем драйвер программатора;
заходим в панель управления ОС и находим «Диспетчер устройств»;
кликаем на строчке USBDM;
переходим в раздел Target и выбираем DetectChip;
система должна определить модуль, если он работает и корректно подключен;
кликаем на LoadHexFiles и определяемся с прошивкой;
нажимаем ProgramFlash и ждём окончания процедуры.
