Устройство стиральных машин
Мало кто из владельцев стирального аппарата задумывается над его устройством и принципами работы. Однако, чтобы самостоятельно отремонтировать забарахлившую стиральную машину автомат в домашних условиях, необходимо знать ее внутреннее строение и назначение основных узлов и деталей.
Управление
Основная деталь в современной стиральной машине — модуль управления. Именно с помощью управляющей платы, которая представляет собой металлическую подложку с множеством резисторов, диодов и других элементов, происходят все процессы стирки: запуск и остановка машины, нагревание и слив воды, отжим и сушка белья.
От специальных датчиков модуль получает информацию о том, как действовать в тот или иной отрезок времени. В машинке используется три датчика:
- прессостат — показывает уровень воды в баке;
- термостат — определяет температуру воды;
- таходатчик — контролирует количество оборотов двигателя.
Управляющий модуль — не только самая важная, но и наиболее дорогостоящая деталь стирального устройства. Если он выйдет из строя, то машинка начинает «чудить» или вовсе отказывается выполнять свою работу. Без специальных навыков ремонта электронной техники не стоит самостоятельно чинить плату. Чаще всего эту деталь полностью меняют либо отдают на починку профессионалам.
https://youtube.com/watch?v=yg2AfsmPdP0
Исполняющие устройства
Получив от хозяйки машины соответствующие указания по стирке (режим, температура воды, необходимость дополнительного полоскания и другие), и проверив состояние датчиков, модуль управления отдает необходимые приказания исполняющим механизмам.
- С помощью специального устройства УБЛ блокируется дверца загрузочного люка. В таком состоянии машина будет находиться до окончания стирки, и лишь спустя 2-3 минуты после слива воды модуль управления подаст сигнал о разблокировке люка.
- Через клапан в бак устройства подается вода. Как только прессостат покажет, что бак наполнен, подача воды автоматически прекратится.
- За нагрев воды отвечает трубчатый электронагреватель (ТЭН). От модуля он получает сигнал о времени включения и температуре, до которой необходимо нагреть воду в баке.
- За вращение барабана отвечает двигатель машины, который через ремень или напрямую соединяется со шкивом барабана. Момент запуска и остановки, а также скорость вращения контролирует управляющий модуль.
- Слив отработанной воды осуществляется с помощью помпы. Сливной насос откачивает воду из барабана и отправляет ее в канализационную трубу.
Такие на первый взгляд несложные механизмы под управлением электронного модуля выполняют всю работу стирального агрегата.
Бак стиральной машины
Бак — герметичная емкость из пластика, занимающая большую часть корпуса стиральной машины. Внутри бака расположен барабан для загрузки белья и ТЭН.
Бак стиральной машины состоит из двух частей, соединенных металлическими скобами или болтами. Забор и слив воды происходит через специальные патрубки, подведенные к стенкам бака. Для уменьшения вибрации, возникающей при вращении барабана, верхняя часть бака к корпусу машины крепится на пружины, а нижняя — с помощью амортизаторов.
Барабан изготавливают из высококачественного нержавеющего металла. Вращаясь в нем белье стирается и отжимается, полностью очищаясь от загрязнений. Резиновая манжета, расположенная между баком и барабаном, обеспечивает герметичность конструкции.
Ремонт насоса стиральной машины Самсунг S821 своими руками. Пошаговая инструкция
Для осуществления ремонта крыльчатки сливного насоса понадобятся следующие инструменты:
- плоскогубцы;
- отвертка с крестообразным концевиком;
острый нож.
Этапы ремонта:
- Отключаем АСМ от системы электропитания.
- Освобождаем барабан от жидкости через сливной шланг, отверстие очистного фильтра.
- Вывинчиваем крепление задней стенки АСМ и отделяем ее от основного корпуса.
- Находим сливную помпу аппарата. Ее легко можно узнать по подключенному сливному шлангу.
- Аккуратно отсоединяем идущие к устройству электропровода и другие подключения.
- Такую же операцию проводим по отношению к креплениям (винты, хомутовые соединения и т.п.), удерживающим сливной насос в корпусе стиральной машины.
- Извлекаем помпу и начинаем ее разборку.
- Вначале высвобождаем из корпуса насоса саморезы, удерживающие улитку.
- Фиксируем в памяти (фотографируем) положение улитки по отношению к двигателю. В дальнейшем это облегчит процесс восстановления деталей в исходное положение.
- Извлекаем (из улитки) электромотор с лопастным колесом (крыльчаткой).
- Проверяем лопасти на предмет контакта с кожухом.
- Обнаружив неисправность (лопасти цепляют корпус), приступаем к их исправлению.
- Подрезаем каждую лопасть на необходимое для исправной работы расстояние. Обычно оно составляет один миллиметр. Здесь главное – не отрезать больше, чем нужно, так как это может существенно снизить мощность сливного насоса.
- После окончания подрезки проверяем лопасти крыльчатки на свободный ход.
- Устанавливаем детали АСМ и элементы креплений в обратном от разборки порядке.
- Подключаем аппарат к электросети и производим тестовую стирку.
Ремонт сливной помпы стиральной машины Самсунг завершен.
Замена сливной помпы в стиральной машинке-автомат своими руками
В том случае, когда ваша помпа выработала свой ресурс (от 5 до 6 лет умеренной эксплуатации), заменять и тем более чинить ее отдельные части нет никакого смысла. Гораздо проще и дешевле обойдется покупка нового насоса, подходящего по своим техническим параметрам вашей модели АСМ. Работы по замене изношенной водяной помпы своими руками производятся по той же схеме, что была описана нами в качестве инструкции ремонта лопастного колеса.
Ремонт стиральных машин Самсунг своими руками на видео.
Подготовка
Разборка стиральной машины – дело несложное, если у владельца прибора имеются минимальные навыки в области электротехники и слесарных работ. В моделях торговой марки Samsung, таких как, например, S821, WF-S861, S803J, WF6458N7W, получить доступ к основным механизмам несложно.
Какую бы машинку вы ни собирались чинить, для начала важно подготовить рабочее место и инструменты, которые пригодятся в процессе разборки. Конечно, можно приступить к работе с несколькими отвертками и ключами
Но если машинка требует детального осмотра и последующего ремонта, лучше приготовить все необходимое сразу. Итак, вам могут понадобиться:
- молоток;
- кусачки;
- отвертки (шлицевая и фигурная);
- рожковые ключи;
- головки (торцовые ключи);
- пассатижи;
- ножовка;
- плоскогубцы;
- клещи;
- паяльник.
Важно заранее приготовить и вспомогательные материалы – жидкость для размягчения гаечных крепежей WD-40, силиконовый герметик и смазку для шарнирных элементов. Удобно иметь под рукой чистую ветошь для того, чтобы вытирать руки или остатки жидкости из машинки
Опытные мастера советуют новичкам фотографировать каждый этап разборки агрегата, чтобы прибор было легче собрать после завершения ремонта, следовательно, нужно приготовить фотоаппарат.
Разбирать агрегат удобно, когда все инструменты находятся под рукой
Этап подготовки может показаться не столь важным, но от качества его выполнения во многом зависит результат.

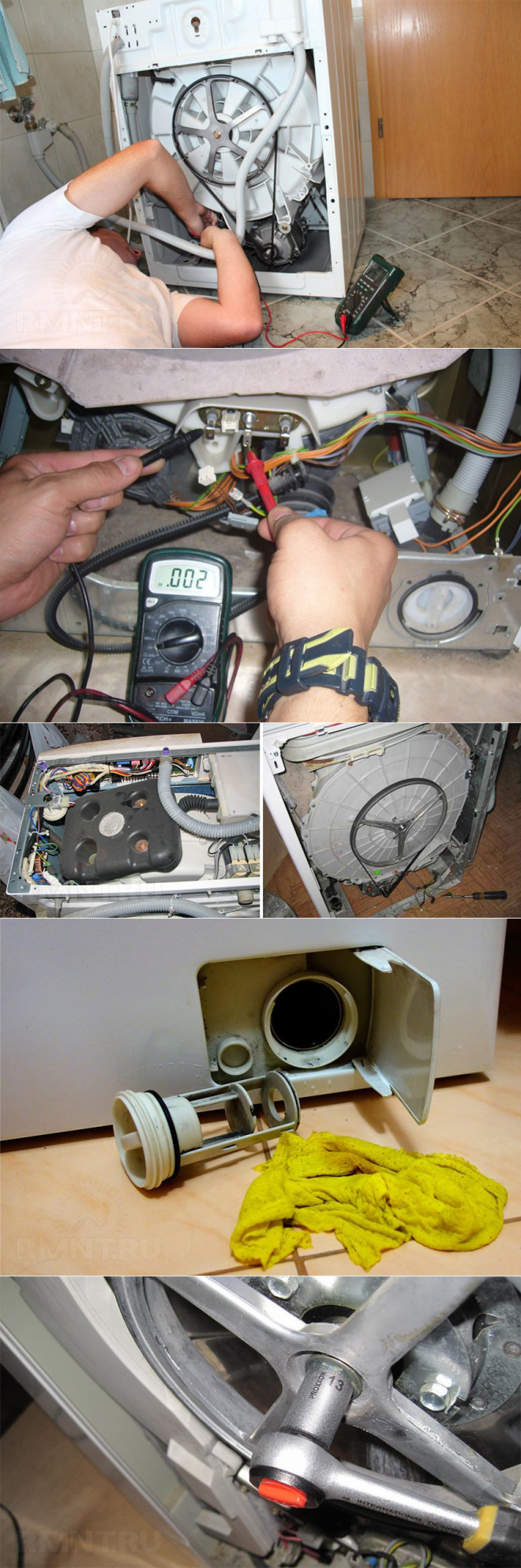

Ремонт стиральной машины (+самые частые поломки)
Приступая к работе, определяют в первую очередь причину неисправности и саму поломку.
Нагревательный элемент наиболее подвержен поломкам.
Из самых распространенных можно выделить:
- сломанный нагревательный элемент. Причина тому: перепады напряжения и некачественная вода. К этому виду проблемы относятся соединения ТЭНа и температурный датчик. Если много накипи, датчик отказывается работать, а при коротком замыкании сгорят контакты ТЭНа.
- Неисправность СМА. Причина тому в изнашивании приводного ремня. Об этом говорит остановленная во время работы стирка и барабан не крутится. Заменять нужно только оригинальным ремнем.
- Поломка входных клапанов. Когда резина изнашивается, вода поступает в бак. Если в клапане образован засор, вода не будет поступать в машинку.
- Проблема с подшипниками.
- Засаленный насос.
- Сливной насос.
Чтобы выполнить ремонт, приходится добираться до внутренних деталей.
Ничего не сказано об электронике. Это все обусловлено тем, что компания создает максимально качественную технику и поломки на зону электрики или проводки выпадают крайне редко.
Поломка мотора – это серьезная проблема.
Если машина с горизонтальной загрузкой не нагревает воду:

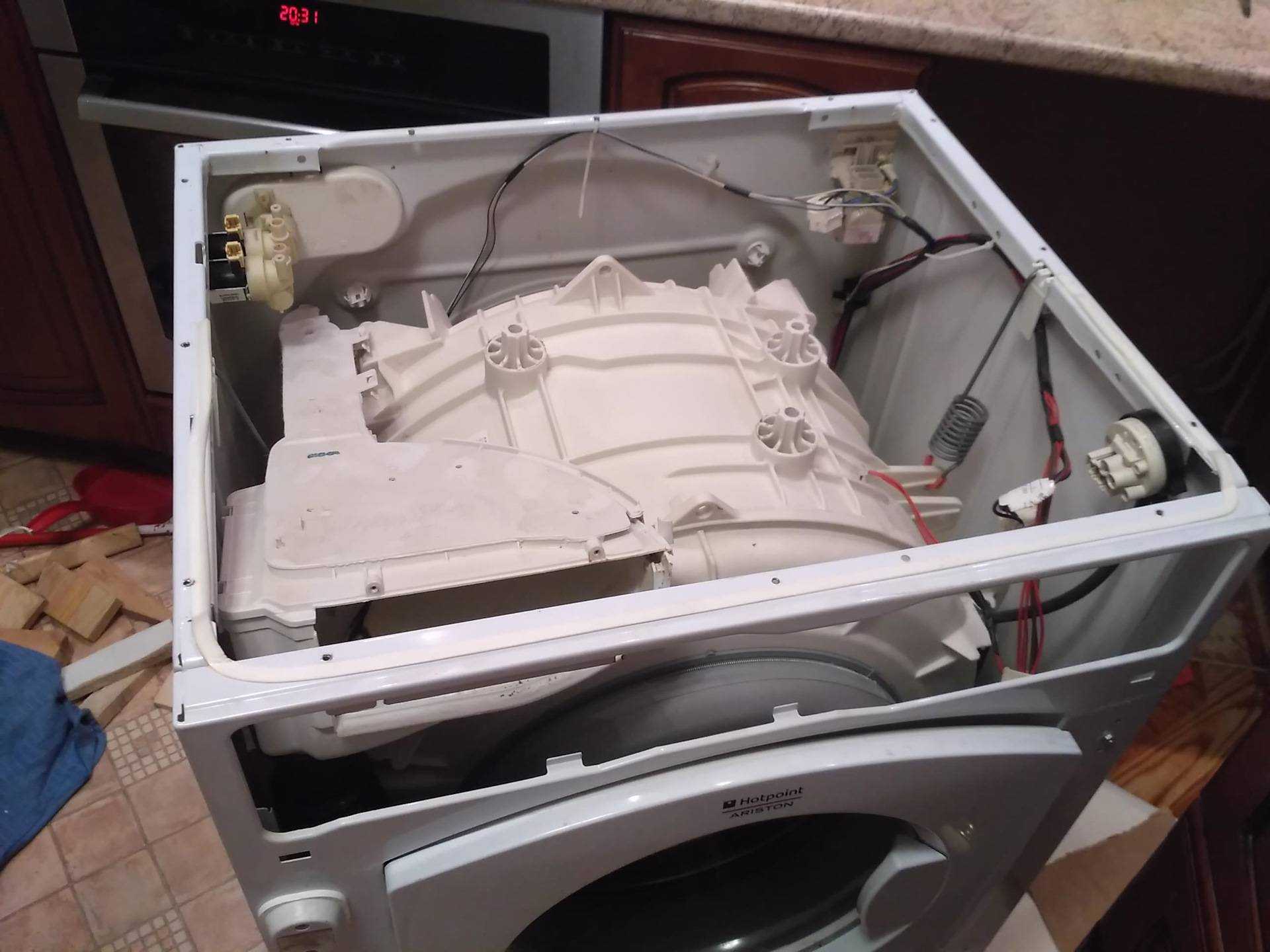

- Соблюдайте технику безопасности – отключите машину от сети. Открутить винты крепления верхней панели и снимите ее.
- Снимите лоток-дозатор. Болты за лотком нужно открутить.
- Снимите нижнюю панель.

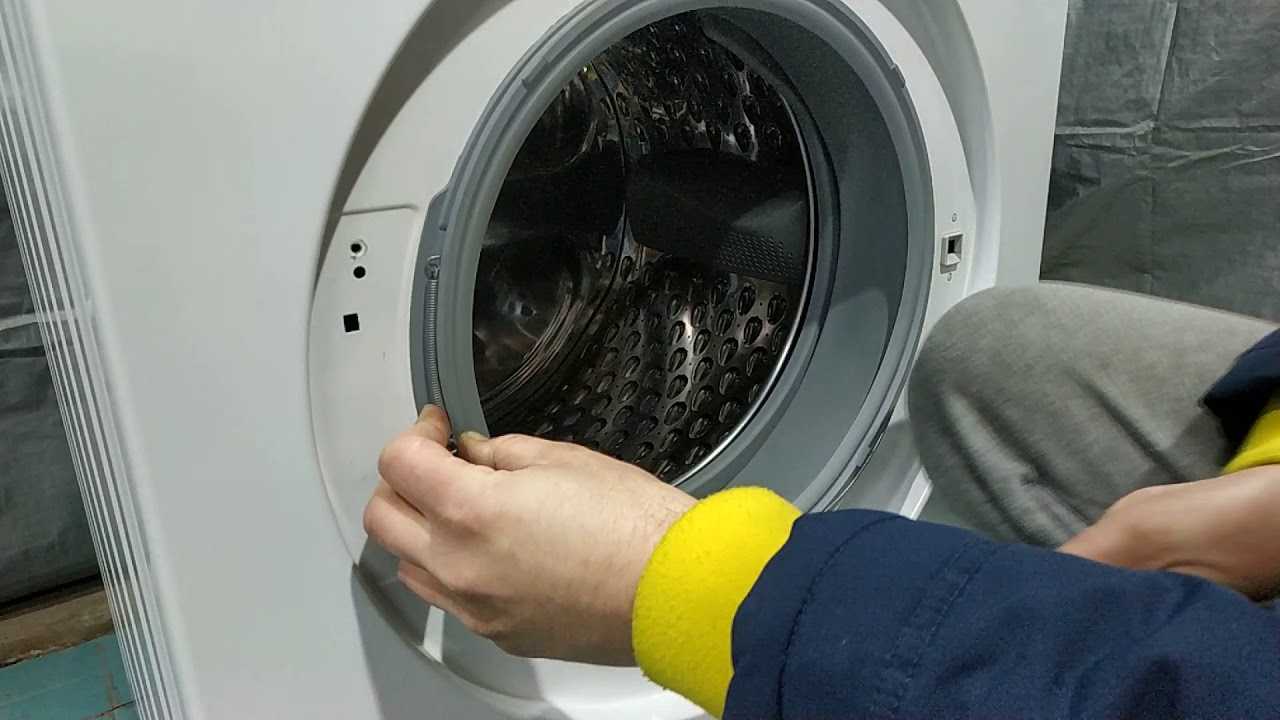

- Снимите манжету люка: отодвиньте, подденьте хомут (металлический), потяните.
- Манжету вложите внутрь.

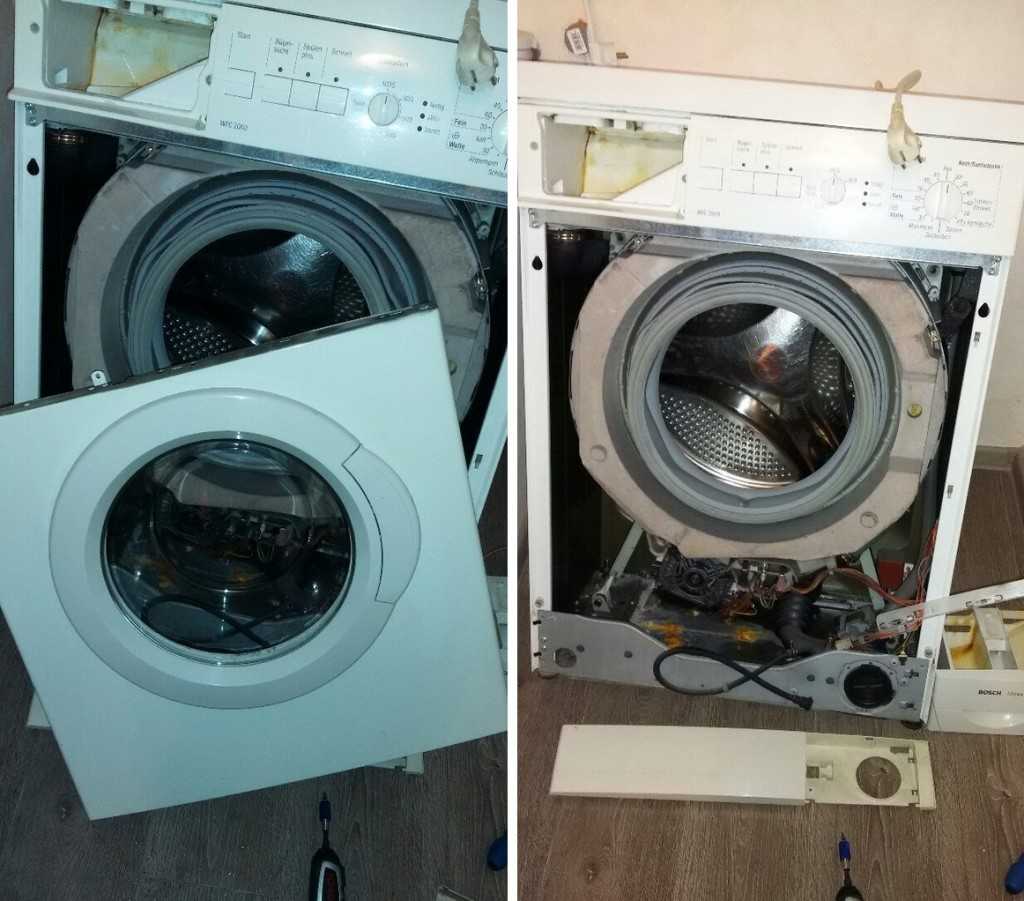

- Вот как снять правильно переднюю панель стиральной машины: откручивайте винты, что блокируют дверь и отсоедините провода.
- В основании увидите ТЭН.
- Отсоединяйте провода ТЭНа.
- Откручивайте не до конца центральную гайку.
- Чтобы достать ТЭН нужно продавить центральный болт.
- Вытаскивайте термостат.
Сборка будет проводиться в обратном порядке. С вертикальной загрузкой подобных действий не получится.
- Выполните подготовительный этап. Подготовьте рабочее место и инструменты. Не забудьте про смартфон.
- Снимайте панель управления. У всех машинах- автомат с вертикальной загрузкой «Индезит», «Атлант» или другие, разная система снятия. Где-то нужно откручивать винты по бокам и сзади, а где-то нужно просто снять защелки.
- Отложите панель в сторону. Если контакты на ней мешают, можно сфотографировать и после этого снять их.
- Винты крепления расположились за блоком.
- Их (винты) нужно открутить и снять крышку. В некоторых машинах для этого снимается боковая панель и ослабляется защелка дверцы.
- Демонтаж заливного крана. Хомуты разжимаются, шланги снимаются с посадочных мест. Провода должны быть отключены, защелка прижимается и есть возможность выдавить клапан.
- Боковые панели держаться на саморезах – снимите их.
- Стенки сдвигаются вниз и убираются.
- Доступ к передней части открыт. Чтобы открутить панель – выкручиваем винты.
- Доступ к узлам открыт. Можно убрать проводку, что крепится к баку.
- Если нужно заменить подшипник, это делается на месте. Так как бак может не извлекаться.
- Ремень привода снимается со шкива.
- Чтобы достать нагреватель нужно: отключить питание ТЭНа, скрутить гайку и продавить внутрь центральный болт.
- Извлекаем мотор: вытягиваем фишки контактов и скручиваем крепежные болты.
- Освобождаем сливной насос: разжимаем хомут патрубка и шланга. Снимаем.
- Насос крутить в обратную сторону от часовой стрелки, чтобы болты выкрутились.
Разобрать стиралку можно самостоятельно.
С разбором обоих видов загрузки можно справиться самостоятельно. Для этого не нужно прилагать большие усилия и покупать специальные инструменты.
Как проверить?
Определить неполадки в модуле управления не так-то сложно.
Признаков того, что плата управления нуждается в починке, может быть несколько, а именно:
- машинка, наполнившись водой, сразу ее сливает;
- аппарат не включается, на экранчике отображается ошибка;
- на некоторых моделях светодиоды панели мерцают или, наоборот, светятся одновременно;
- программы могут не работать должным образом, иногда происходят сбои в выполнении команд при нажатии на сенсорные кнопки на дисплее машинки;
- вода не нагревается либо перегревается;
- непредсказуемые режимы работы двигателя: барабан то крутится очень медленно, то набирает максимальную скорость.
Чтобы произвести осмотр на выявление поломки в «мозгах» СМА, необходимо вытащить деталь и внимательно изучить ее на предмет ожогов, повреждений и окисления, для чего понадобится снять вручную плату следующим образом:
- отключить агрегат от электросети;
- перекрыть подачу воды;
- снять крышку, выкрутив саморезы сзади;
- прижав центральный ограничитель, вытащить дозатор для порошка;
- выкрутить винты по периметру панели управления, приподняв вверх, снять;
- отключить фишки;
- отстегнуть защелку и снять крышку блока.
Возможные трудности
Во время разбора стиральной машины можно столкнуться со следующими трудностями:
Порвалась проводка. При работе с проводами нужно действовать аккуратно, так как они очень хрупкие. Если случился обрыв, выполняют замену поврежденного элемента.
Была нарушена целостность манжеты. Чтобы этого не произошло, ее нельзя пытаться извлечь острыми деталями, например, ножом
Работать отверткой нужно осторожно.
Произошел обрыв болтов. Если они выкручиваются с трудом, необходимо прибегнуть к помощи WD-40.
Сломались патрубки или шкив.
Чтобы избежать мелких неприятностей и дополнительных трат, нужно разбирать стиральную машинку осторожно, не торопясь и стараясь не повредить детали. Все о ремонте стиральных машин Самсунг — в этом разделе
Все о ремонте стиральных машин Самсунг — в этом разделе.
Принцип работы стиральной машины
Все бытовые стиральные агрегаты не только имеют схожее устройство, но работают по одинаковому принципу.
- После включения машины, загрузки белья и выбора программы, срабатывает механизм блокировки двери и машина начинает работу.
- Через впускной клапан в барабан стиральной машины поступает вода, уровень которой регулируется специальным датчиком.
- После того как нужное количество жидкости поступило в барабан, клапан закрывается.
- Теперь вода подогревается до нужной температуры, включается ТЭН. Подогрев также контролирует специальный датчик, а если его нет, то срабатывает таймер.
- Одновременно с тепловым электронагревателем включается двигатель и барабан начинает медленно поворачиваться в разные стороны с неодинаковым временным интервалом. Это нужно для того, чтобы белье равномерно промокло.
- Когда вода нагрелась до нужной температуры ТЭН отключается и начинается процесс стирки. Барабан вращается попеременно в разные стороны с одинаковым временным промежутком. Такой режим нужен для того, чтобы белье не сбивалось в комок.
- По окончании процесса грязная вода откачивается при помощи насоса и набирается новая — для полоскания.
- Барабан снова начинает вращение на малых оборотах, белье полощется. В зависимости от выбранного режима процесс полоскания может повторяться несколько раз.
- С окончанием последнего полоскания снова начинает работу насос. Он откачивает воду, после чего барабан вновь начинает вращаться, но уже на больших оборотах.
- Это процесс отжима. Насос при этом остается включенным все время до окончания стирки.
Как проверить и отремонтировать двигатель стиральной машины
Вот и все. Как видите, ничего сложного в этом нет. Чтобы понять почему сломалась стиральная машина, нужно прежде всего знать когда именно это произошло, то есть правильно определить узел, работающий в данный момент. Поскольку принцип работы всех агрегатов одинаков, то и основные неисправности стиральных машин любой марки тоже очень похожи. В этой статье мы постараемся разобрать их все, ну, может быть, за исключением каких-нибудь уж очень мелких.
Проверим технику
Не важно, приобретаете вы агрегат в магазине бытовой техники или заказываете СМА на дом, перед тем, как оплатить покупку или расписаться в документах на получение, протягиваемых курьером, обязательно проверьте машинку. В присутствии сотрудника доставки или менеджера по продажам вскройте заводскую упаковку, очень внимательно осмотрите корпус, убедитесь, что на нем отсутствуют царапины, сколы, вмятины и другие недочеты. Зачастую техника повреждается именно при доставке, когда недобросовестные сотрудники ударяют её при перевозке или поднятии в квартиру
Если вы найдете на машинке след от удара, отслоившуюся краску или что-то еще, ни в коем случае не подписывайтесь под получением агрегата, а просите ему замену. Если СМА цела и невредима, можете спокойно подписать акт приема товара и отпустить курьера. Но помните, что у вас обязательно должен быть номер телефона магазина, в котором приобретена техника, чтобы в случае выявления поломки вы могли связаться с сотрудником и решить все возникшие вопросы
Зачастую техника повреждается именно при доставке, когда недобросовестные сотрудники ударяют её при перевозке или поднятии в квартиру. Если вы найдете на машинке след от удара, отслоившуюся краску или что-то еще, ни в коем случае не подписывайтесь под получением агрегата, а просите ему замену. Если СМА цела и невредима, можете спокойно подписать акт приема товара и отпустить курьера. Но помните, что у вас обязательно должен быть номер телефона магазина, в котором приобретена техника, чтобы в случае выявления поломки вы могли связаться с сотрудником и решить все возникшие вопросы.
Перед подключением стиралки включите сетевой шнур в розетку, посмотрите, загорелись ли лампочки на цифровом дисплее и панели управления, реагирует ли селектор переключения программ на ваши действия.
Коды ошибок стиральных машин Самсунг
Определить повреждение гораздо проще, если на панели управления расположен дисплей. В случае возникновения неисправностей на нём отображаются символы, каждый из которых соответствует определённой поломке.
Основные коды ошибок | Соответствующая неисправность |
4С | Вода не заливается или заливается слишком медленно (процесс заполнения занимает более 20 мин) |
4С2 | Следует удостовериться, что заливной шланг подключён к трубе с холодной водой |
A0,B0,C0,D0,E0 | Включена диагностика стиральной машины (тестовый режим, который используется на заводе) |
5С,5Е, Е2 | Вода не сливается |
dC | Дверца открыта |
OC | Избыток воды, следует поставить машину на отжим и перезапустить её |
LC,LC1 | Проблемы с заливным шлангом |
Ub | Не работает отжим |
UC | Нет питания в сети, низкое напряжение, следует проверить подключение |
3С | Не работает двигатель |
НС | Превышена температура нагрева, возможно, неисправен терморегулятор |
1С | Некорректно работает датчик уровня воды |
DDC,ddC | Появляется, если дверца Add Door (для загрузки забытого белья) открывается без нажатия на кнопку «Пуск» или «Пауза» |
DC3 | Блокировка дополнительной дверцы Add Door работает некорректно |
Sd | Слишком много пены |
DC1 | Блокировка основной дверцы сработала некорректно |
ВС | Агрегат не может запустить двигатель |
PoF | В процессе стирки возник перебой с электричеством |
Hot | В процессе сушки температура внутри барабана превысила 700С |
LE,LC,E9 | Самопроизвольный слив воды из-за низко лежащего шланга или возникшей утечки |
Следует учесть, что перечисленные коды неисправностей периодически видоизменяются и пополняются новыми. Поэтому перед началом ремонтных работ следует свериться со списком ошибок, указанным в инструкции.
Поломки
Автоматическая стиральная машина любого производителя может выйти строя, и «Самсунг» — не исключение. Есть определённые детали, которые по ряду причин, со временем ломаются. Вот характерные из них:
- тепло электрический нагреватель;
- сливная помпа;
- двигатель;
- модуль управления;
- ручка люка;
- ремень привода;
- клапана залива воды;
- подшипники;
- амортизаторы;
- УБЛ.
Прессостат
Отметим, что прессостат — надёжная деталь и редко выходит из строя. Все перечисленные компоненты ломаются только после определённой выработки, как правило спустя 10 лет эксплуатации. Либо при нарушении пользования машиной.
Нельзя сказать, что в этой СМА есть слабые места. За исключением только электропроводки. Длина проводов точно рассчитана, и они проведены без запаса. Всё связано в пучки очень плотно. Иногда это приводит к тому, что провод разрывается в изгибе. Поэтому при неисправности, прозваниваем все шлейфы.
Поломка скрывается в модуле управления
Электронный модуль «руководит» работой СМА. Часто машинка Самсунг перестает переключать режимы именно из-за поломки блока. Обычно повреждаются полупроводниковые элементы или окисляются контакты:
- в цепи нагрева (из практики, чаще сгорает реле ТЭНа);
- в цепи мотора (обычно виновником оказывается симистор управления);
- в цепи помпы.
К поломке платы управления приводят скачки напряжения в сети и повышенная влажность в месте установки СМА. Проверку и ремонт электронного модуля рекомендуется доверить специалистам. Это сложная работа, выполнить которую, не имея опыта и знаний, будет проблематично.
Поделитесь своим мнением — оставьте комментарий
Что делать?
Если потребительские ошибки исключены, можно переходить к анализу работы узлов. Делать это лучше в такой последовательности: начать с наиболее доступных, оставляя самые сложные – на потом.
Предварительная подготовка машинки:
- если в стиральной машине есть вода – ее необходимо слить (естественным путем или через аварийный слив);
- отключить стиральную машину от электросети;
- перекрыть подачу воды на аппарат;
- выдвинуть стиральную машину таким образом, чтобы обеспечить удобный доступ к ее задней стенке;
- вытащить порошкоприемник.
Нарушение слива
Если стиральная машина не сливает воду, то перейти к отжиму она не может. В этом случае необходимо постепенно перебрать все возможные неполадки, связанные со сливом.
Начать лучше с чистки сливного фильтра, так как даже если проблема не в нем, регулярное очищение этого узла, пойдет машине на пользу.
Дальше необходимо провести диагностику работы сливного насоса, проверить проходимость всех систем, связанных со сливом воды.
Приводной ремень выработал ресурс
Если приводной ремень растянулся, он не обеспечивает необходимый контакт с поверхностями. При его «проскальзывании», деталь требуется заменить, так как она не подлежит починке.
Поломка таходатчика
Таходатчик – элемент стиральной машинки, который задействован в процессе вращения барабана. Этот узел отвечает за контроль над количеством оборотов вращения двигателя.
Если он ломается – стиральная машина не производит интенсивное вращение барабана. Вследствие этого отжим или не производится или выполняется очень слабо.
Таходатчик – достаточно надежный элемент, который редко ломается.
Сбой в блоке управления
Блок управления представляет собой плату, которая соединяется с кнопками и датчиками на передней панели, а также передает сигналы на узлы стиральной машины. Расположена она в верхней части с фасадной стороны стиральной машины.
Диагностика неисправности – процесс сложный, требующий наличия специальных знаний и инструментов (паяльник, мультиметр и т.д.).
Нарушения могут быть связаны с перегоранием отдельных элементов и дорожек, нарушением контактов, а также с повреждениями шлейфа. Доверить диагностико-ремонтные работы с электроникой лучше специалисту.
Износ щеток мотора
В процессе вращения барабана при отжиме задействуется двигатель. В тех случаях, когда он искрит и не создает необходимый крутящий момент, необходимо осмотреть состояние щеток мотора. Если они недостаточно хорошо контачат с коллектором из-за износа, мастер их меняет.
Износились амортизаторы
Амортизаторы в стиральной машине нужны для гашения колебаний барабана в процессе стирки и отжима. Когда амортизаторы изнашиваются, колебания не гасятся, при этом электронные датчики не позволяют барабану раскручиваться.
В результате отжим не выполняется. При такой поломке требуется замена амортизаторов.
При износе амортизаторов, необходимо заменять сразу оба, даже если степень повреждения у одного из них незначительная.
О замене амортизаторов стиральной машины расскажет видео:
Разрушение подшипников
Износ подшипников может возникать при длительной эксплуатации стиральной машины. Сальник за это время начинает терять герметичность, из-за чего в подшипники попадает вода. Это способствует вымыванию смазки и приводит к ржавлению, а вибрация и вращение еще сильнее ухудшают ситуацию.
Повреждение электродвигателя
При невозможности стиральной машиной провести отжим, нельзя упускать вероятность такой серьезной поломки, как сгорание электродвигателя. Нарушения в работе этого узла могут быть вызваны замыканием, поломкой статора и другими обстоятельствами.
Мастер определяет степень повреждения и делает заключение о возможности ремонта оборудования. Если электродвигатель не подлежит восстановлению, его заменяют на новый.
Сломался прессостат

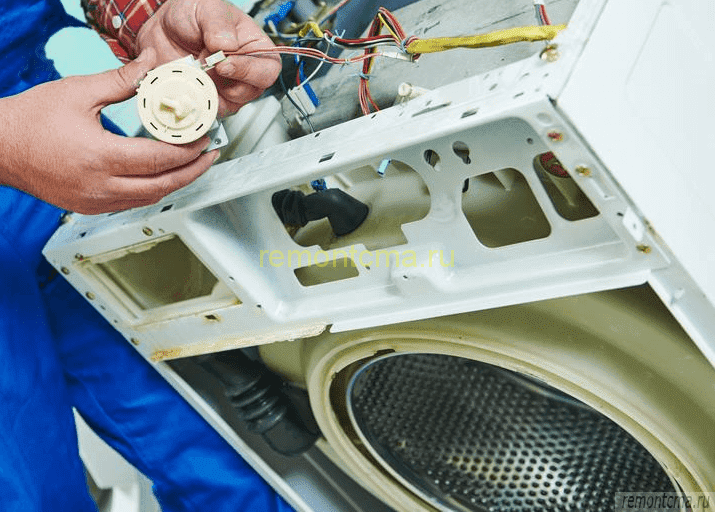

Прессостат – это датчик, который контролирует уровень воды. Сигнал от него об уровне воды поступает на управляющий модуль.
При нормальном сигнале, который отвечает действительному уровню жидкости, управляющий модуль после выполнения слива дает сигнал на отжим.
Но если прессостат подает неправильные сигналы, управляющий модуль не «дает добро» на отжим. Такая ситуация может быть при зависании прессостата на сигнале, означающем, что бак полон воды. Даже если на самом деле вся жидкость слита, управляющий модуль информации об этом не получает.
Мастер проводит диагностику прессостата – проверяет на засор, повреждения. После восстановления функциональности этого узла, стиральная машина начнет производить отжим.
Как проверить прессостат в стиральной машине, подскажет видео:
