Двигатель от старой стиральной машины: его применение для самодельных приспособлений

Сначала запустим мотор

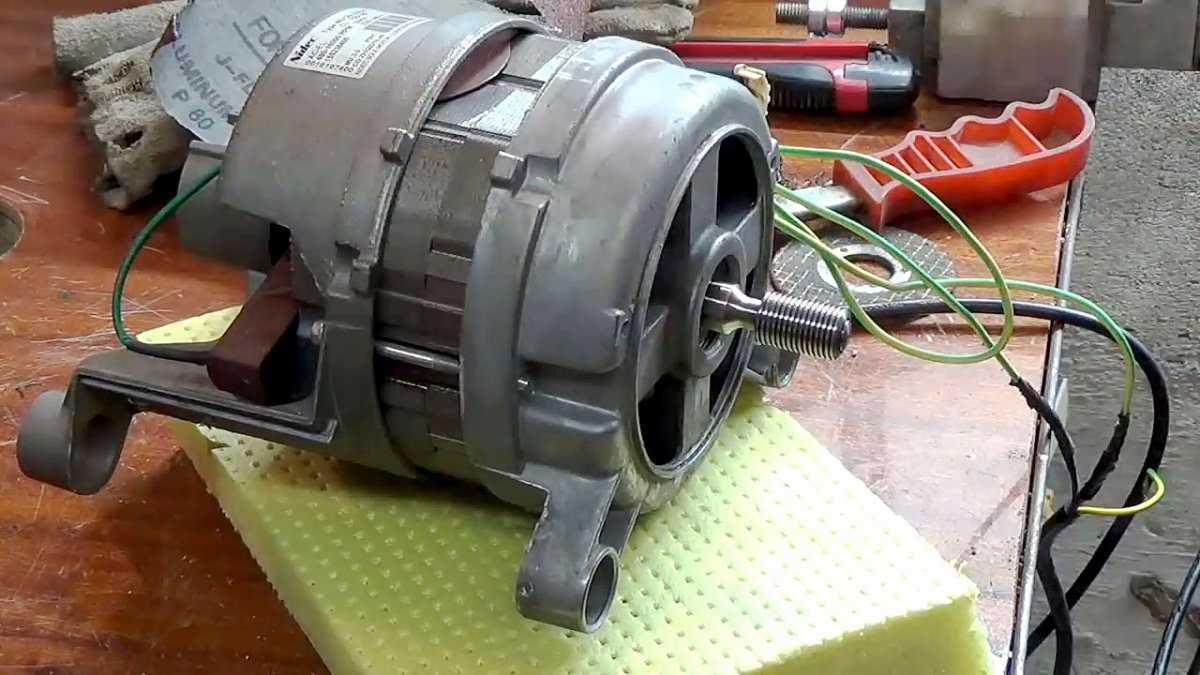

Перед тем, как использовать движок повторно, следует убедиться в его работоспособности

Важно запустить мотор и посмотреть, не потерял ли он силу, и способен ли держать обороты, испытывая нагрузку. Для этого придется подключить двигатель к переменному току

Алгоритм действий следующий:

подготовьте мультиметр – это специальный прибор, необходимый для выявления парных проводов обмотки мотора;
подключите щуп мультиметра на случайный провод и отыщите его пару (тестер обозначит правильное соединение). Оставшиеся 2 провода также будут считаться парными;
замерьте сопротивление каждой обмотки (та, у которой сопротивление больше, а сечение меньше – пусковая);
соедините проводки от разных обмоток движка и подключите их к электросети;
понаблюдайте за работой движка;
измените ход движения электромотора в противоположную сторону, поменяв местами контакты пусковой обмотки.

Выполняя диагностику движка, важно соблюдать правила техники безопасности. Если узел прошел проверку, то его допускается использовать в самоделке

Вариантов много, ваша задача – выбрать изделие, которое действительно пригодится в хозяйстве. Расскажем, как самостоятельно сконструировать подобные приспособления.

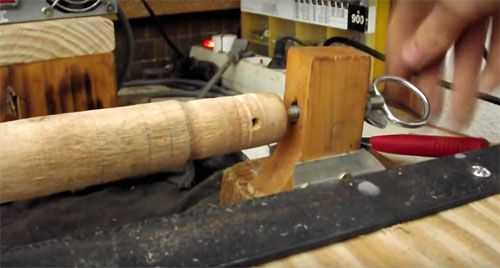

Делаем токарный станок по дереву из стиралки

Что можно ещё сделать с двигателем от стиралки? Одна из популярный идей – токарный станок по дереву. Рассмотрим поэтапный процесс.

Иллюстрация	Описание действия

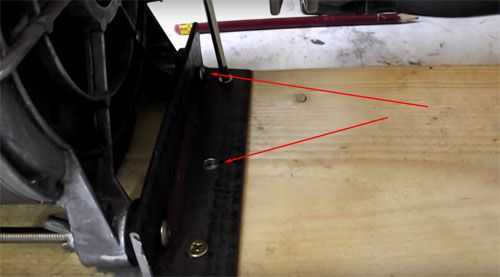

	Для прочной фиксации двигателя на верстаке изготовьте крепежи из металлического уголка. Для этого высверлите отверстия для фиксации к ножкам мотора и столу.
	Для крепления деревянной детали потребуется фланец, зафиксированный на валу мотора, и вот такие шпильки, изготовленные из обычных болтов со срезанными головками. Эти шпильки вкрутите в основание. Потребуется 3 шпильки.
	Фиксация мотора осуществляется к столу саморезами, к металлической части – болтами.
	Противоположный конец деревянной детали крепится таким приспособлением. Оно состоит из винта с петлёй, двух перпендикулярно закреплённых на уголки деревянных подставок.
	Эта деревянная деталь должна быть подвижной, чтобы можно было использовать разные заготовки. Для подвижности она крепится на нарезной шпильке с помощью болтов.

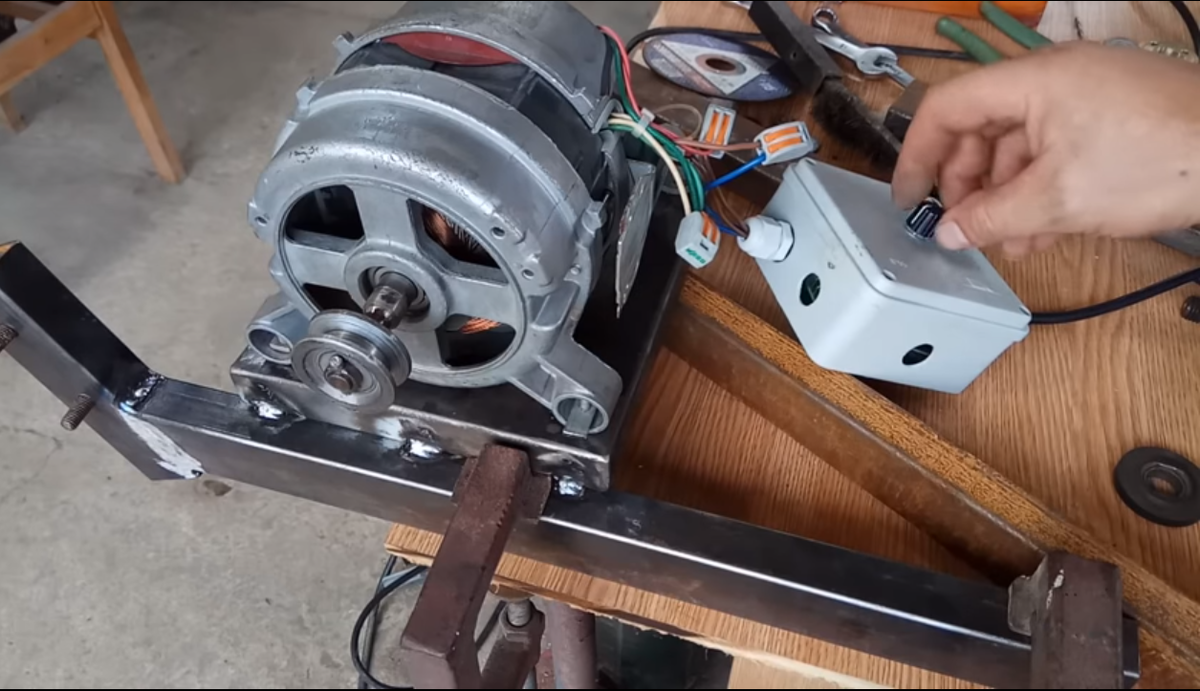

	Для управления мотором потребуется блок питания. Можно использовать одни из компьютерных блоков. Вам потребуется установить выключатели для регулировки скорости вращения.
Как подключить мотор к блоку питания в анимации.
	Чтобы направлять инструменты, сделайте подручник. Он состоит из двух деревянных деталей и металлического уголка. Все части подвижны за счёт крепления на один болт.
	Нижняя часть подручника жёстко фиксируется на верстаке с помощью саморезов и уголков.
	Заготовка фиксируется на станке с двух сторон: слева − на шпильках, справа – на болт с ручкой. Для фиксации в заготовке нужно высверлить соответствующие отверстия.
Для работы потребуются заточенные инструменты – резаки.
	Окончательная шлифовка заготовки производится с помощью полоски наждачной бумаги.

Регулятор оборотов

У мотора от стиралки довольно большие обороты, по этой причине необходимо сделать регулятор, чтобы он трудился на различных скоростях и не перегревался. Для этого сгодится обычное реле интенсивности света, но необходима небольшая доработка.

Извлекаем из прежней машины симистор с радиатором. Так именуется полупроводниковый прибор на электронном управлении, который осуществляет функцию выключателя.

Теперь же необходимо впаять его в схему реле взамен маломощной детали. Эту операцию, если вы не владеете подобными умениями, предпочтительно поручить специалисту — знакомому электронщику либо компьютерщику.

В отдельных случаях двигатель нормально справляется с работой и без регулятора оборотов.

Превращение электродвигателя от стиральной машины в генератор

Многие домашние мастера занимаются изготовлением самодельных генераторов с использованием электродвигателей от бытовой техники, в том числе и стиральных машин. Эта задача сопряжена с определенными трудностями, прежде всего технического плана. В обязательном порядке понадобятся услуги квалифицированного токаря уже на первом этапе работ.

В первую очередь предстоит выполнить разборку асинхронного двигателя, снятого с неисправной стиральной машины. Затем сердечник попадает в руки токаря, который убирает на станке слой элемента, глубиной 2 мм. Затем в сердечнике выполняется прорезка пазов на глубину 5 мм, в которые будут вставлены неодимовые магниты. Пазы рекомендуется делать уже после приобретения магнитов, когда станут известны их размеры.

После выполнения всех работ, необходимо закрепить на сердечнике неодимовые магниты. С этой целью изготавливается шаблон из жести или другого тонкого металла. Его габариты должны совпадать с размерами сердечника и шириной пазов, и он должен точно укладываться на место установки магнитов. Магниты располагаются на сердечнике на одинаковом расстоянии между собой и закрепляются с помощью клея. Кроме расстояния, большое значение имеет угол наклона каждого элемента. Отклонения от нормативных размеров могут стать причиной залипания, в результате чего мощность генератора заметно снижается.

Для заполнения промежутков между магнитами используется холодная сварка. В завершение поверхность ротора шлифуется наждачной бумагой, после чего выполняется полная сборка устройства.

Собранный генератор необходимо протестировать. С этой целью понадобится небольшой аккумулятор, выпрямитель, мультиметр и контролер заряда. Подключение происходит по определенной схеме. Контролер заряда соединяется с двумя обмотками генератора через выпрямитель. Затем контролер и мультиметр нужно подключить к аккумулятору.

Для нормальной проверки необходимо обеспечить вращение ротора электродвигателя. Эту операцию невозможно выполнить вручную, поэтому следует воспользоваться дрелью или шуруповертом. Инструмент соединяется с ротором двигателя, после чего начинается вращение со скоростью примерно 800-1000 об/мин. При качественной сборке генератора выдаваемое напряжение составляет 220-300 В. Более низкое напряжение указывает на некачественную сборку ротора.

После сборки и проверки генератор можно использовать. Это потребует затрат энергии, необходимой для вращения ротора. Можно подключиться к небольшому двигателю внутреннего сгорания, например, от бензопилы или мотоцикла. Однако данный способ требует приобретения энергоносителя. Поэтому рекомендуются другие варианты, сравнительно недорогие и экологически чистые, связанные с использованием энергии ветра или воды.

Самоделки из двигателя от стиральной машины (видеоподборка, фото, схемы)

Магниты заказал у ООО «НПК «Магниты и системы», прежде я уже покупал магниты при постройке ветряной электростанции. Магниты неодимовые, размер магнитов 20x10x5. Стоимость 32 штук магнитов с доставкой 1240 рублей.

Переделка ротора заключалась в снятии слоя сердечника (углублении). В образовавшемся углублении будут установлены неодимовые магниты. В начале на токарном станке было снято 2 мм сердечника – выступ над боковыми щечками. Затем было сделано углубление на 5 мм под неодимовые магниты. Итог переделки ротора можно видеть на фотографии.

Измерив длину окружности получившегося ротора, были произведены необходимые расчеты, после которых из жести был изготовлен шаблон-полоска. С применением шаблона ротор был разделен на равные части. Между рисками потом будут вклеены неодимовые магниты.

На один полюс использовалось 8 магнитов. Всего на роторе получилось 4 полюса. С помощью компаса и маркера все магниты были промаркированы для удобства. К ротору магниты приклеивались “Суперклеем”. Скажу, дело это кропотливое. Магниты очень сильные, приходилось их крепко держать при склеивании. Были моменты, когда магниты отрывались, прищемляли пальцы, а клей прилетал в глаза. Поэтому клеить магниты нужно с применением защитных очков.

Полость между магнитами решил заполнить эпоксидной смолой. Для этого ротор с магнитами был обернут несколькими слоями бумаги. Бумага закреплена скотчем. Торцы для дополнительной герметизации замазаны пластилином. В оболочке вырезано отверстие. Вокруг отверстия из пластилина сделано горлышко. В отверстие оболочки заливалась эпоксидная смола.

После застывания эпоксидной смолы, оболочка была снята. Ротор зажат в патрон сверлильного станка для последующей обработки. Шлифование проводилось наждачной бумагой средней зернистости.

Из электродвигателя выходили 4 провода. Нашел рабочую обмотку, а провода от стартовой обмотки отрезал. Установил новые подшипники, поскольку старые вращались туговато. Болты стягивающие корпус тоже установлены новые. Выпрямитель собран на диодах Д242, в качестве контроллера зарядки применяется контроллер «SOLAR», купленный еще несколько лет назад на Ebay.

Испытания генератора можно посмотреть на видео. Для зарядки аккумулятора достаточно 3-5 оборотов генератора. На максимальных оборотах дрели из генератора получилось выжать 273 Вольта. Увы, залипание приличное, поэтому на ветряк такой генератор ставить смысла нет. Разве что ветряк будет с большим винтом или редуктором. Генератор будет стоять на горнолыжном подъемнике. Испытания в полевых условиях уже этой зимой. Источник www.konstantin.in 4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат Изготовление регулятора: Настройка регулятора:

Тест регулятора: Регулятор на болгарке:

Скачать: Cхема управления двигателем на TDA1085.zip

5. Гончарный круг из стиральной машины 6. Токарный станок из стиральной машины автомат Как сделать переднюю бабку токарного станка по дереву из мотора от стиральной машины. и регулятора оборотов с поддержанием мощности. 7. Дровокол с двигателем от стиральной машины Самый маленький однофазный, винтовой колун с двигателем от стиральной машины мощностью 600 Вт. со стабилизатором оборотов Рабочие обороты: 1000-8000 об/мин. 8. Самодельная бетономешалка Простая самодельная бетономешалка, состоит из: бочка 200 л, двигатель от стиральной машины, диск от жигулей классика, редуктор сделанный из генератора запорожца, шкиф ведомый большой от стиральной машины фея, маленькие шкивы самоточки, шкиф барабанный сделан из этого же диска.

Подготовил и собрал воедино: Maximan

Сколько потребляет СМА?

Выбирая стиральную машину, покупатели оценивают ее по стандартному набору критериев. Обычно интересуются — режимами, загрузкой барабана, габаритами, типом загрузки, подсветкой барабана и прочими видимыми функциями. А вот киловаттами интересуются редко. Чем ниже класс энергопотребления, тем больше тратится электричества, тем выше счета за свет. Сегодня практически все СМА относятся к группе А. Исключение составляют аппараты с функцией сушки — но тут приходится поступиться экономией за возможность получать сухое белье.

Энергопотребление легко узнать по классу энергоэффективности. Так, модели А+++ потребляют 0,13 кВт-ч, а, например, группа С — 0,25 кВт-ч. Потребляемая мощность СМА класса А — до 0,31 кВт-ч. Техника групп E, F и G в быту не используется. Ее потребление соответственно — 0,39 и 0,4 кВт-ч.

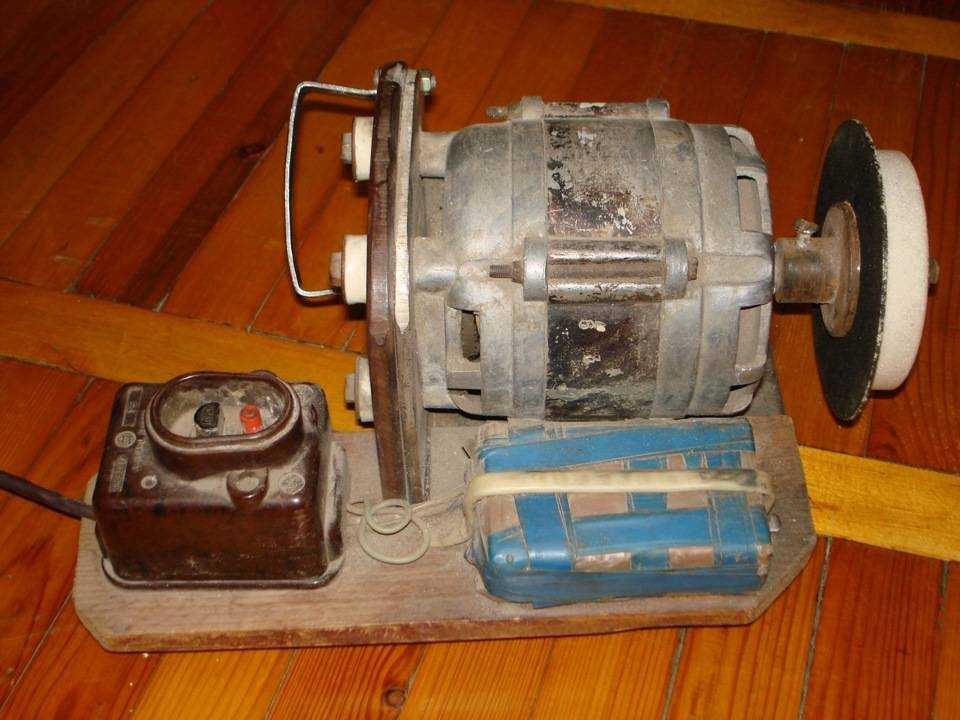

Точильно-шлифовальный станок

Начать необходимо прежде всего с основы будущего станка. Этой платформой может послужить плита из старого ДСП из старой советской мебели, отличающейся своей прочностью и надежностью. Силовой частью агрегата выступает двигатель от стиральной машинки. На его корпусе расположены стандартные шпилечки, к которым нужно прикрепить монтажные уголки, которые потребуется заранее приобрести в любом строительном супермаркете или магазине. Соответственно, уголки крепим к подставке или непосредственно к основе, если это, конечно, удобно.

Не стоит забывать, что простое подключение двигателя из-под стиральной машины в 220 Вт не приведёт ни к чему хорошему. Необходимо сохранить родной конденсатор и произвести подключение мотора именно через него.

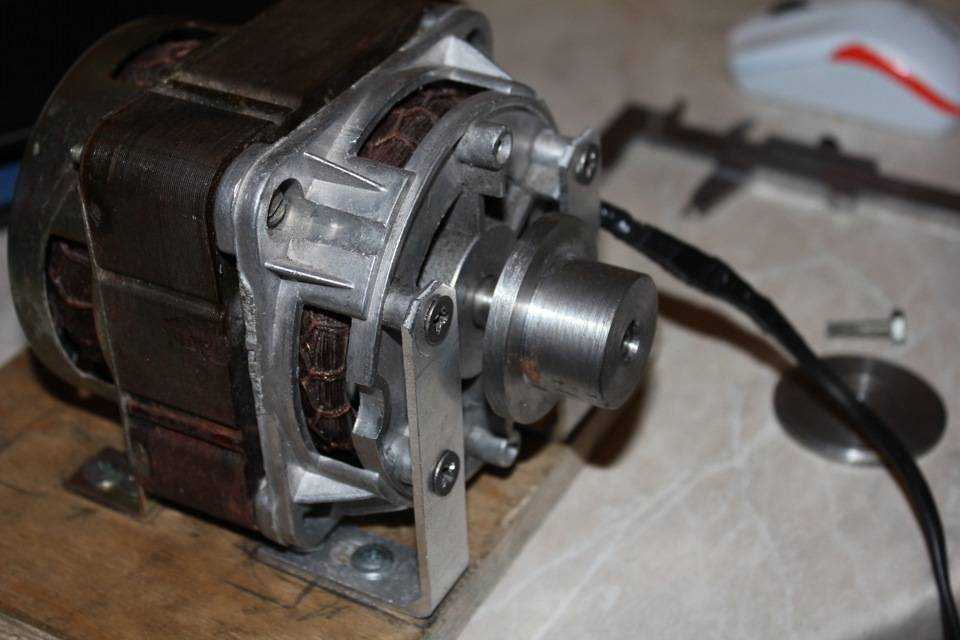

Так как вал двигателя от стиральной машинки-автомат не предназначен для закрепления на нем различных режущих, или точильных дисков, потребуется поискать на местных электронных досках переходник для точила или переходник для наждака и приобрести его, чтоб сделать аппарат на совесть.

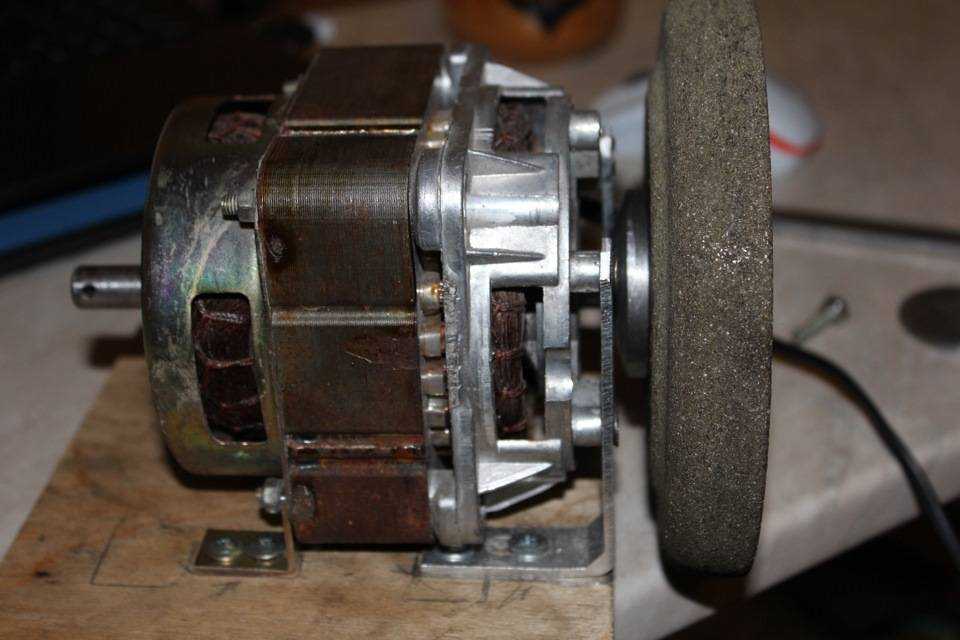

Купленный переходник садится на 14 миллиметровый вал. Визуально его ни с чем не спутаешь — цилиндрический элемент, который фиксируется болтом с резьбой. Сам вал цилиндра имеет резьбу М 14. На него надевается шайба двухсторонняя с проточными диаметрами, позволяющими устанавливать все расходные материалы для точильно-шлифовального станка на основе старого двигателя от стиральной машинки.

На базе основания имеет смысл изготовить и установить съёмный столик из тех же плит ДВП. Для надежной фиксации столика, на основании потребуется использовать по два шканта с обеих сторон поверхности. В данном дополнении к станку необходимо сделать зазоры под самые различные диски

Это важно

Таким образом, получается недорогой, но функциональный точильный или шлифовальный станок. Он прослужит долго и надежно, что весьма приятно, особенно в контексте того, что сделать его получилось из старого мотора от стиральной машинки. Кстати, некоторые взяли этот принцип за основу в изготовлении фрезера, хотя большинству эта идея все же кажется безумной.

Виды двигателей

Тип электромотора, выбранного для самоделки, зависит от возраста и модели машины для стирки. Например, если это была старая, еще с советских времен машинка для стирки, то на ней, скорее всего, устанавливался надежный электродвигатель асинхронного типа. Такой мотор от стиральной машины обладает мощностью 180 Вт, имеет отличные показатели крутящего момента и является самым удобным мотором для самоделок. Также в руках мастера могут оказаться двухскоростной электродвигатель, коллекторный мотор или движок от современной СМ любой модели и класса.

Асинхронный мотор

Асинхронные электродвигатели, используемые для стиральных агрегатов, могут быть с двумя или тремя фазами. Но примерно с 2000 г. производство моторов с двумя фазами практически прекратилось, и их заменили на более современные трехфазные, с частотной регулировкой скорости вращения.

Такое устройство состоит из статора, который является неподвижным элементом электромотора и ротора, приводящего в движение барабан устройства.

Преимущество этого устройства состоит:

В простой конструкции.
Легкости в обслуживании.
В низком уровне шума.
В невысокой стоимости.

Коллекторный двигатель

Такие электроприводы используются с 90-х годов и считаются практически универсальными из-за возможности подключать их не только к переменному, но и постоянному напряжению,

Электродвигатель имеет алюминиевый корпус в который встроен коллекторный ротор, статор и блок с контактными щетками.

Достоинства коллекторного мотора:

Небольшие размеры.
Плавное регулирование оборотов с помощью увеличения или уменьшения напряжения.
Способность работать с разными видами напряжения.
Отсутствует привязка к частоте электрической сети.

Недостаток выражается в частой смене контактных щеток и недолгом сроке эксплуатации.

Инверторный привод

Это мотор с прямым приводом, который еще называют инверторным электродвигателем. Он не имеет коллекторного ротора. Разработан корейской компанией LG и относится к новейшим технологиям. Массовое производство инверторных приводных моторов началось с середины 2005 г. Благодаря надежной, долговечной и простой конструкции, они прочно удерживают лидирующую позицию на рынке электроприводов.

К достоинству инверторного привода можно причислить:

Компактность.
Низкий уровень вибрации машинки.
Высокий КПД
Отсутствие контактных щеток и ременной передачи.
Практически бесшумную работу.

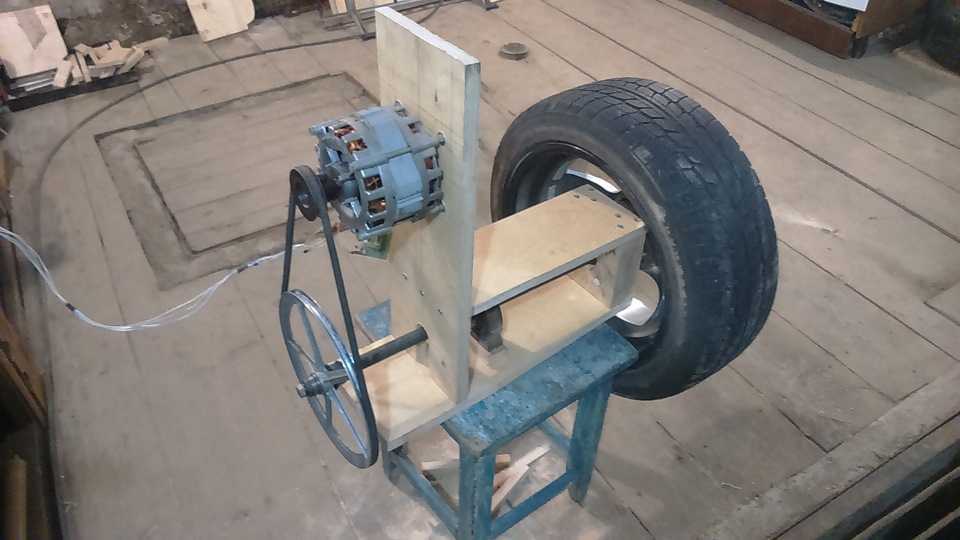

Самоделки из двигателя от стиральной машины

Электродвигатель от стиралки можно приспособить в качестве основного силового агрегата в самых разных конструкциях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут насажены на вал этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал электродвигателя соответствующей насадкой.

Доработка электродвигателя

Основная проблема, которую приходится решать при доработке электромотора — несоответствие посадочных отверстий деталей, которые будут крепиться на валу, с диаметром последнего. Для сопряжения этих частей необходимо изготовить специальный переходник (фланец). С одной стороны на нем должна быть резьба для установления детали, а с другой — элемент, позволяющий надежно закрепить фланец на валу мотора.

Чаще всего для изготовления такого фланца используют отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем в два раза превышать толщину устанавливаемой насадки.

Противоположный конец трубы нагревают паяльной лампой и запрессовывают его на вал электромотора. После остывания фланец будет надежно закреплен. Для упрочнения желательно просверлить поперек соединения отверстие и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку (шкив для ременной передачи на компрессор, точильный или отрезной круги, режущие лопасти и др.). Использовать доработанный таким образом электромотор можно при создании различных самоделок.

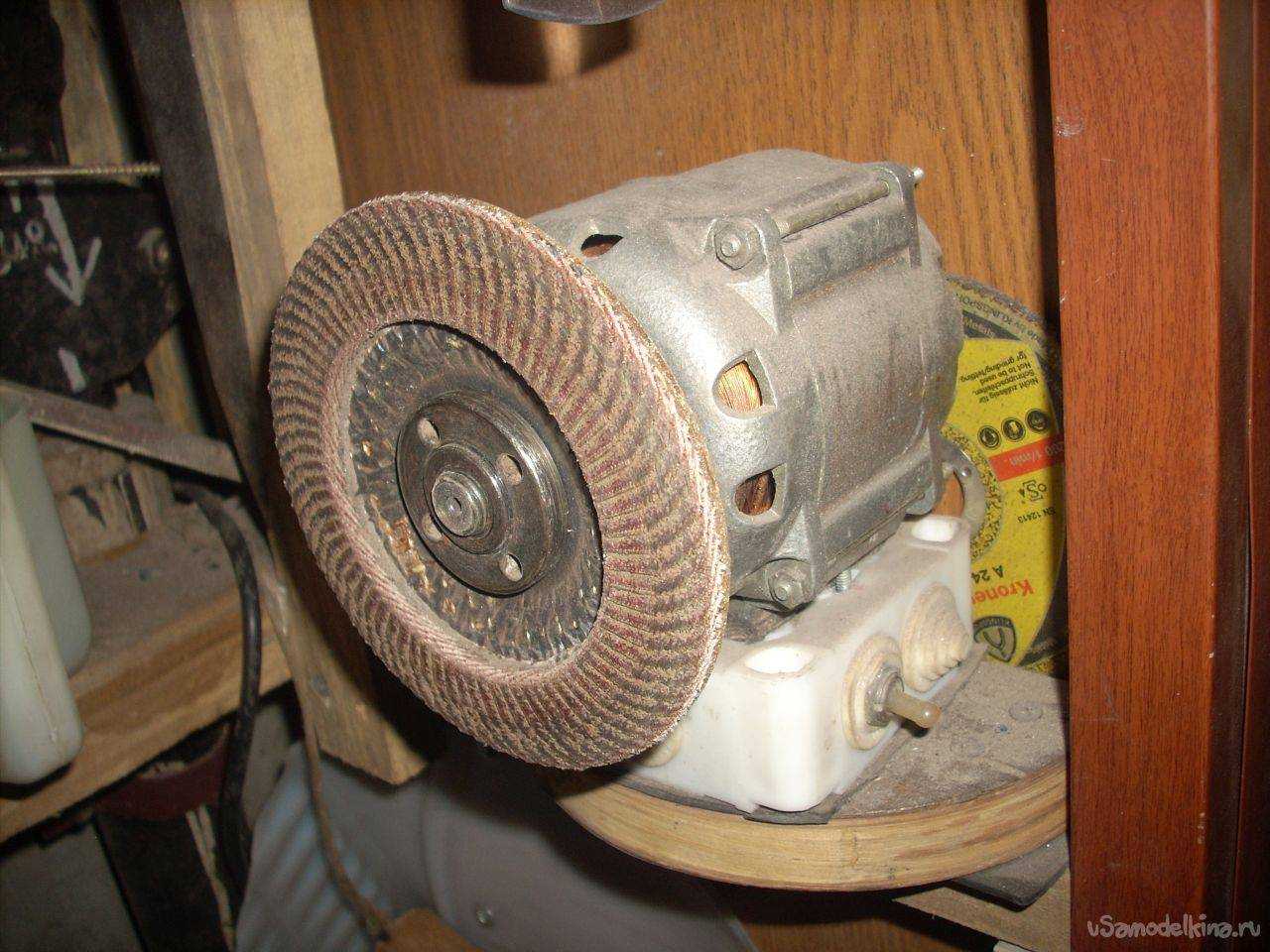

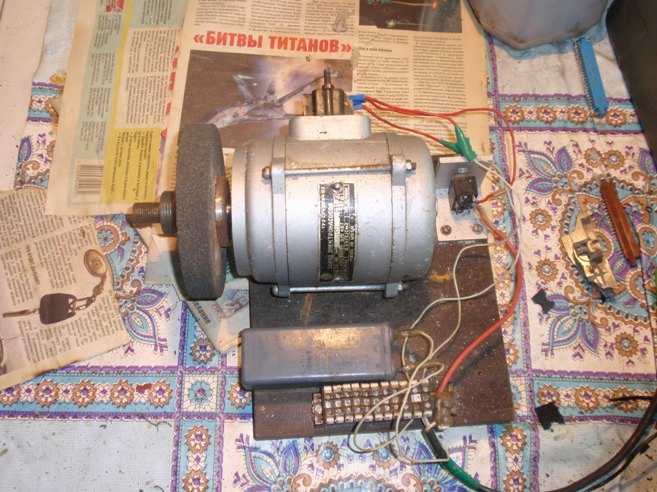

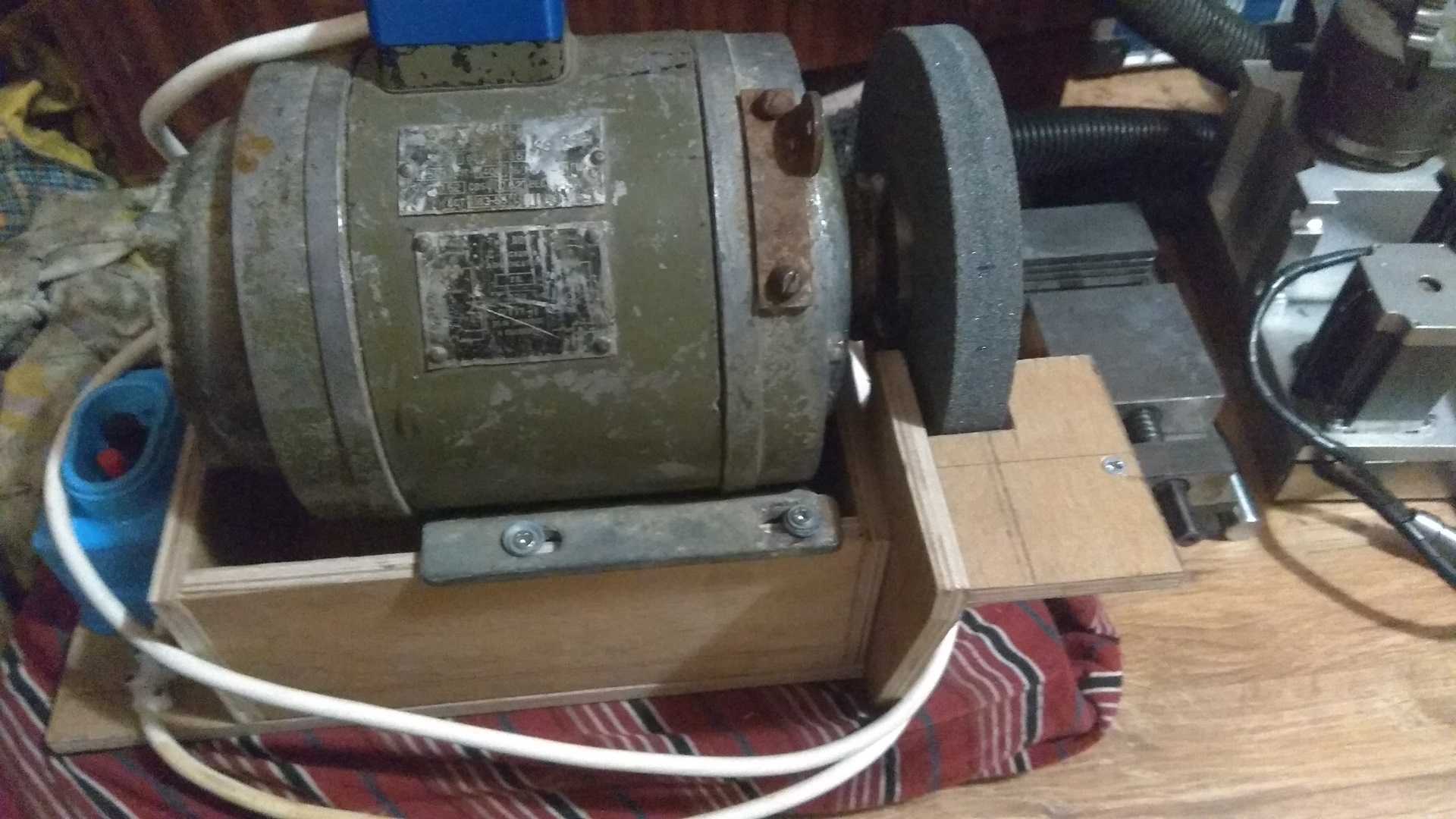

Наждак

Чтобы наточить ножницы, ножи, сверла и другие режущие инструменты, мотор необходимо закрепить на верстаке или другой подходящей поверхности. Для этого лучше всего изготовить промежуточную рамку (подставку), на которой, используя штатные крепежные отверстия, установить двигатель. Конструкция рамки должна обеспечить надежное крепление узла на рабочем месте.

Следующая операция — установка точильного камня. Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящих шайбы. Одну гайку накручивают на фланец до упора, затем одевают шайбу, потом — наждачный круг и еще одну шайбу. Весь этот «сэндвич» стягивают второй гайкой. Третья гайка используется для того, чтобы законтрить резьбовое соединение. На этом создание наждака можно считать законченным.

Аналогичным образом изготавливаются и другие простейшие приспособления, например, циркулярка, шлифовальная машинка (гриндер) и пр

Но если запуск наждака можно осуществить просто, с силой крутнув его рукой (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с применением электродвигателя от старой стиральной машины, необходимо наличие пускового устройства. Как изготовить такие самоделки своими руками, будет рассмотрено ниже

Токарный станок

Надежно закрепив рамку с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. В его состав входят:

передняя бабка, закрепленная непосредственно на валу электромотора;
задняя бабка, предназначенная для надежного крепления обрабатываемой заготовки;
подручник, обеспечивающий удобное использование инструмента (резец, стамеска и др.).

Пилорама

Сооружение стационарной пилорамы начинают с изготовления специальной станины с технологической прорезью под пильный диск. На нее затем устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня. Большой диск устанавливают на вал дисковой пилы. Шкивы между собой связываются клиновидным или ручейковым ремнем.

Корморезка

Чтобы изготовить корморезку, кроме двигателя от стиральной машины, понадобится еще и ее барабан, в задней стенке которого нужно выполнить отверстие для вала электромотора. Затем, установив мотор на барабане, закрепляют на валу режущие элементы (2 ножа). Сверху барабан должен закрываться крышкой, иначе порезанное сырье будет вылетать из него.

Детали интерьера

Мы перечислили далеко не все, что можно сделать из стиральной машины при наличии большой фантазии и определенных навыков. Если вам ни к чему токарный станок, то есть множество идей по использованию деталей от старой стиралки в интерьере квартиры и частного дома – останется лишь выбрать наиболее подходящую.

Герметичная дверца

Дверь загрузочного люка от машины с фронтальной загрузкой можно приспособить для окна в деревянном срубе — смотрится уникально и на деле практично. Для этого только надо дверку вырезать вместе с частью передней панели бытовой техники — готов оригинальный иллюминатор, вписывающийся практически в любой интерьер.

Если вы живете в частном секторе в собственном доме, и во дворе есть лохматый охранник, то ему в будку можно вставить дверь от машинки, через которую в сильные морозы он будет видеть все, но находиться в более теплом помещении. С помощью такой самоделки можно изолировать грозного сторожа во время прихода гостей — он всех видит, а укусить или порвать одежду не в состоянии.

Надо помнить, что люк герметичен, поэтому для вентиляции будки сделайте боковые отверстия.

Журнальный столик

С помощью барабана из нержавеющей стали с обилием перфораций можно изменить интерьер своей квартиры до неузнаваемости: сделать уникальный журнальный стол в модном стиле hi-tech. Можно украсить его внутренней подсветкой из светодиодной гирлянды для экономии электроэнергии — просто, а смотрится оригинально и весьма необычно.

Сделать это несложно: надо только прикрепить несколько стальных шпилек к корпусу барабана. Сверху закрепить столешницу из оргстекла или плиты МДФ. Сделанный таким образом предмет мебели украсит интерьер вашей гостиной.

Уникальные пуфы

Фантазия не имеет границ — при определенном умении и выдумке можно сделать из барабана различные пуфы в детскую комнату. Берем цветную подушку и вырезаем из ДСП квадрат аналогичного размера, затем степлером закрепляем подушку на квадрате.

К ДСП и наружной стенке барабана крепим половинки карточной петли с помощью саморезов и шурупов, боковую поверхность барабана окрашиваем яркой краской — уникальный пуф с откидывающейся крышкой готов, а внутри дети могут хранить мелкие игрушки и вещи.

Абажур в детскую

Чтобы полностью изменить интерьер детской комнаты при помощи оригинального самодельного абажура из барабана от старой стиральной машины, надо сделать следующее:

из любого негорючего, непроводящего ток материала (текстолит, эбонит) делаем круг по размеру вдвое меньше диаметра барабана;
затем вырезаем отверстие для патрона и провода подключения;
вставляем патрон в приготовленное отверстие, закрепляем круг на задней стенке барабана, провод выводим наружу;
в потолочное перекрытие вкручиваем три специальных крюка, как показано на фото;
к корпусу барабана крепим специальные тросы, на которых будет висеть вся конструкция;
подвешиваем собранную конструкцию;
соединяем провод от люстры с выводами патрона;
лампочку вкручиваем через приемное отверстие барабана — все, готово.

Для приглушения света и создания сказочного интерьера внутри на стенки можно прикрепить разноцветную легкую ткань.

Возможные поломки

Теперь вы знаете, как подключить электромотор, чтобы дать ему совершенно новую жизнь, но может случиться небольшой инцидент: мотор не запустился. Необходимо разобраться в причинах и отыскать путь решения возникшей проблемы.

Проверьте нагрев двигателя после его работы в течение 1 минуты. За такой небольшой период тепло не успевает перейти на все составляющие и можно чётко закрепить место активного нагрева: статор, узел подшипника либо что-то иное.

Основными факторами быстрого нагрева считаются:

изнашивание либо загрязнение подшипника;
повышенная ёмкость конденсатора (только для асинхронного вида мотора).

Затем обследуем каждые 5 минут работы, достаточно сделать это 3 раза. Если причина в подшипнике, то нужно разобрать, смазать или заменить. В период дальнейшей эксплуатации регулярно наблюдаем за нагревом мотора. Не допускайте сильного перегрева, так как ремонт может нанести огромный ущерб домашнему бюджету.

Инструкция по подключению

При использовании любого двигателя от стиральной машины, будь то деталь от агрегата Indesit или от старой доброй «Вятки», следует помнить о том, что для его запуска не понадобится пусковая обмотка и подобные устройства не запускаются через конденсатор.

Для начала ознакомьтесь со схемой подключения электродвигателя стиральной машины (распиновкой) на фото ниже. На ней отображены все соединения мотора, по которым будет легко сориентироваться даже неопытному мастеру.

На первый взгляд может показаться, что идущих от мотора проводов слишком много. Обычно электродвигатели от стиральных машин обозначают по количеству проводов, которые идут от детали. Наиболее часто встречаются моторы с 4 выводами, но также бывают элементы с 3 выводами, с 5 выводами, с 6 выводами и с 7 выводами. Как видно из вышеприведенного рисунка, не все соединения будут нужны в процессе подключения – только провода от ротора и статора. Чтобы было легче сориентироваться, предлагаем разобраться с проводами разных цветов, которые имеются на раздаточной коробке мотора:

Белые провода (2 шт.) подсоединяются к тахогенератору (датчику Холла).
Красный и коричневый идут на обмотку к ротору и статору.
Зеленый и серый подключаются к графитовым щеткам.

В зависимости от модели стиральной машины провода могут быть окрашены в другие цвета, но принцип их подключения одинаковый. Чтобы найти соответствующие пары, прозвоните по очереди каждый элемент. Сопротивление проводов от тахогенератора составляет 60-70 Ом. Уберите их в сторону и соедините изолентой – данная пара не понадобится для подключения. Далее последовательно прозвоните оставшиеся провода.

В первую очередь нужно соединить щетку ротора с обмоткой статора, как показано на схеме выше. Для данной процедуры создаем перемычку (на рисунке она розового цвета) и изолируем ее с помощью изоленты. У нас остается свободными два провода: от второй графитовой щетки и от обмотки ротора. Их нужно подсоединить к сети напряжения.

Чтобы изменить направление вращения, необходимо просто перекинуть перемычку на другие контакты. В завершение не забудьте подсоединить к схеме кнопки включения и выключения, чтобы удобно было запускать прибор и отключать его.

Чтобы управлять скоростью вращения вала, можно отдельно приобрести и встроить плату регулировки оборотов электромотора

Коллекторные двигатели стиральных машин обеспечивают достаточно высокие обороты, которые не всегда уместны для домашних бытовых приборов. Чтобы установить регулятор скоростей, можно использовать реле интенсивности света, которое нужно будет впаять в микросхему устройства. Если вы не имеете навыков работы с электроникой, лучше доверить такую процедуру профессионалу.

Подключение электродвигателя – посильная задача для домашнего мастера. Чтобы результат вас не разочаровал, соблюдайте последовательность действий и меры безопасности.

Зернодробилка

Оборудование такого плана позволяет заметно сэкономить на производстве кормов для домашней скотины. Если в распоряжении достаточно мощный двигатель, то можно соорудить вполне толковую зернодробилку, которая ничуть не уступает по отдаче промышленным вариантам. Подобными характеристиками обладают моторы на крупных стиральных машинах среднебюджетного или премиального уровня.
Кроме агрегата понадобится корпус. Оптимальным вариантом будет конструкция от старой машинки с верхней загрузкой. Если под рукой такого корпуса не оказалось, то можно найти массу вариантов практически в любом пункте приёма металла за копейки.

Самодельная зернодробилка

Сборка зернодробилки.

Выбирая ножи, следует учесть, что в момент резки они должны почти касаться краёв корпуса, не доходя до них 3-4 мм.
На нижней части конструкции необходимо сделать отверстие для отвода готового корма.
Внутри устанавливаем две лопасти: одна отходит от верхнего края на 40-50 см, а вторая находится снизу. Использовать лучше два вала, вращающихся в разные стороны для более качественного помола.
Двигатель закрепляем на верхней части стиральной машины и компонуем с ним валы.
Загрузка зернодробилки станет удобнее, если в крышке сделать отверстие, а не снимать её каждый раз.

Схема подключения

Подключение к сети электропитания у стиральных машин нового поколения производится при помощи специальной колодки с клеммами. Если двигатель у вас коллекторный, то в этой колодке будут расположены:

Перед тем как подключить электромотор от старой стиральной машины, необходимо не только определить его тип, но и найти все имеющиеся электропровода в раздаточном блоке. Вы должны обнаружить там 2 белых провода, которые отходят от тахогенератора, затем найти провода красного и коричневого цвета, которые идут к статору и ротору, а также найти зеленый и серый провода – они крепятся к графитовым щеткам

При выполнении работ обратите внимание на то, что электромотору не потребуется запуск через конденсатор, а также подключение не потребует и пусковой обмотки

Далее, нужно отодвинуть провода, которые крепятся к тахогенератору, так как для подключения электромотора они не требуются. Цвет оплетки проводов у стиральных машин различных производителей может отличаться, и чтобы их определить правильно, нужно ориентироваться по их сопротивлению. Те провода, которые крепятся к таходатчику, покажут сопротивление 50-70 Ом. Оставшиеся провода, которые будут участвовать в подключении электромотора, надо прозвонить мультиметром – это поможет найти им свою пару.

Перед тем как выполнить включение электрического мотора, потребуется закрепить его на устойчивой поверхности. Следует помнить, что как только вы попробуете соединить электромотор с электросетью в 220 Вт, его вал тут же начнет свое скоростное вращение

По этой причине при выполнении пуско-наладочных работ требуется внимательность и осторожность, чтобы не травмировать руки

У старой советской стиральной машины, как и у большинства современных моделей, электрический двигатель имеет четыре провода, то есть это 4 вывода, идущие от мотора. Но вы можете встретиться и с электродвигателями, у которых будет 5, 6 или даже 7 выводов, хотя для включения электромотора нужно найти только провода, напрямую подсоединяющиеся к статору и ротору.

Выполнение подключения вы можете увидеть на изображенной электросхеме. Пользуясь электросхемой, нужно открепить обмотку статора и щетки ротора, для чего требуется обнаружить у электромотора соответствующие контакты и сделать между ними перемычку, называемую «распиновка», которую в дальнейшем вам следует заизолировать.

На электросхеме перемычка показана розовыми стрелками. Остальные 2 контакта, которые остались от еще одной щетки и обмотки ротора, подключают к электросети. Далее, устройство нужно снабдить рычагом включения-выключения, а для того чтобы регулировать направление стороны вращения вала у электромотора, нужно перекинуть такую перемычку на другие 2 контакта.

Старой техники

Стиральные машины старого образца чаще всего имеют асинхронный тип электродвигателя, у которого имеются 2 обмотки – рабочая и пусковая. Отличие между ними состоит в том, что у пусковой обмотки данные показателей сопротивления при измерениях будут выше, чем у рабочей. Если при разборе электродвигателя вы увидите контакты от обеих этих обмоток, и они будут в хорошем состоянии, значит, подключить такой электрический двигатель будет несложно. Сделать это можно с применением конденсатора, который рассчитан на величину напряжения, равную от 450 до 600 В. Емкость конденсатора должна быть не менее 8 мкФ.

При подключении электрического мотора находят пары контактов от рабочей и пусковой обмоток, а затем их подключают к конденсатору. Если при пробном включении электродвигатель будет вращаться не в ту сторону, которая вам нужна, нужно поменять местами контакты подключения у пусковой обмотки.

Мангал

Корпус стирального барабана, изготовленный из прочной и качественной «нержавейки» выдерживает очень высокие температуры. Поэтому его можно использовать в качестве мангала.

Несколько труб, полчаса работы сваркой и на вашей усадьбе появится удобный мангал для шашлыков. Сделав опорную часть конструкции разборной, вы сможете брать его с собой на загородные пикники.

Для изготовления мангала подходят барабаны от фронтальных машин, а также от стиралок с вертикальной загрузкой. В этом случае вам придется обрезать болгаркой одну из боковых сторон корпуса, а снизу снабдить его устойчивой опорой.
