Замена щеток в стиральной машине своими руками: пошаговая инструкция

Разбираем стиральную машину

Для замены щеток электрического двигателя стиральной машины надо подготовиться к предстоящим работам, изучив инструкцию и схему расположения основных узлов. Все операции должны производиться предельно аккуратно. Выполняя разборку, старайтесь хорошо запомнить расположение и способ крепления затрагиваемых узлов.

Совет мастера! Новичку полезно будет сфотографировать внутреннее устройство вскрытой машины, чтобы точно знать, что и где должно находиться после сборки.

Необходимые инструменты

Чтобы добраться до мотора и произвести замену щеток, вам понадобятся:

• набор отверток;
• гаечные ключи;
• плоскогубцы;
• наждачная бумага.

Предварительная разборка

Все ремонтные работы с бытовым электрическим оборудованием должны производиться при его полном отключении от сети. Первым делом выньте вилку из розетки. При подготовке к замене щеток вам потребуется:

• отсоединить машину-автомат от питательного и канализационного водопроводов;
• развернуть агрегат с целью достижения удобного доступа к его тыльной стороне;
• снять заднюю крышку, которая обычно крепится на саморезах;
• демонтировать ремень, связывающий электродвигатель с валом барабана для загрузки белья, для чего потребуется потянуть его на себя при аккуратном вращении шкива;
• отсоединить мотор от схемы питания, разомкнув соответствующий разъем;
• открутить болты, фиксирующие двигатель на раме, и снять его.

Надо знать. Модели различных фирм могут иметь свои конструктивные особенности. Для этого вы и изучали инструкцию изготовителя перед началом работы.

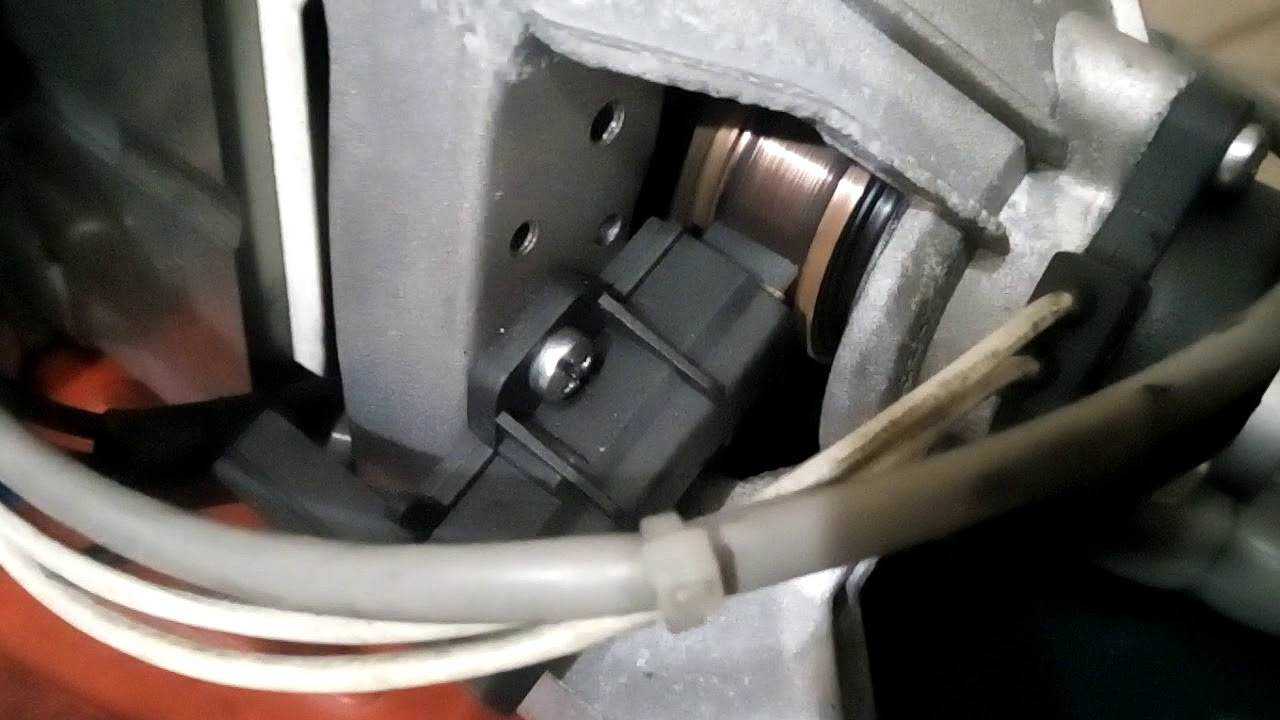

Замена щеток на стиральной машине

Работы с демонтированным двигателем лучше выполнять на столе в условиях достаточной освещенности. Порядок действий при замене щеток следующий:

• положите мотор набок, чтобы получить удобный доступ к месту установки щетки;
• отверните крепежные болты;
• извлеките щетку из гнезда, запомнив направление заточки наконечника;
• повторите перечисленные операции с другой щеткой;
• осмотрите стержни (если нет видимых повреждений, а длина графита превышает 1,5 см, то причина отказа заключается не в них);
• проверьте состояние коллектора двигателя, зачистив наждачной бумагой все неровности;
• установите новые щетки, закрепив их в нужном положении штатными болтами.

Не забудьте! Скос щеток должен обеспечивать максимальную площадь их контакта с коллектором. Если это не так, надо развернуть их на 180 градусов.

Завершение работы

Установка двигателя на место производится в обратной последовательности. Для этого надо:

• поставить мотор на раму, закрепив его болтами за монтажные отверстия;
• подключить питательный кабель;
• натянуть ремень, слегка поворачивая валы двигателя и барабана;
• поставить на место заднюю крышку;
• восстановить подключение водопровода, канализации и вставить вилку в розетку.

Любой произведенный ремонт должен заканчиваться пусковыми испытаниями. Они будут заключаться в первоначальном пуске стиральной машины в работу на одном из щадящих режимов. При этом следует убедиться в ее исправности и прислушаться к шуму мотора. Щеткам потребуется некоторое время на притирку поверхностей по форме коллектора. В такой ситуации возможно некоторое увеличение громкости работы без особенно резких звуков и повышения вибрации агрегата.

Совет! Несколько первых стирок после замены щеток не рекомендуется до предела нагружать барабан, чтобы избежать срабатывания аварийной защиты.

Если вы неуверены в своих способностях правильно определить причину поломки и заменить щетки на электродвигателе вашей стиральной машины, то воспользуйтесь услугами сервисной службы. Подобная работа выполняется достаточно быстро и оплачивается по минимальным расценкам. Скорее всего, зная марку вашей машины, мастер приедет с необходимыми запасными частями, и вам не придется самостоятельно искать их, обзванивая или объезжая магазины.

Такой вид ремонта как замена электро-щеток в электродвигателе стиральной машины, относится к средней сложности. Для ремонта понадобиться небольшой набор инструментов: отвертка плоская и крестовая, пассатижи, трубка ключ на 8 или 10, наждачная бумага (нулевка), ветошь и спирт. Прежде чем приступить к замене щеток, необходимо точно убедиться в их поломке или изношенности, а так же разобраться для чего они служат и где находятся.

4

Самостоятельно заменить щетки для стиральной машины довольно просто. Для начала нужно максимально удобно добраться до двигателя – в некоторых моделях с этой целью придется разобрать часть корпуса, но в большинстве случаев можно ограничиться снятием задней панели. После этого снимают приводной ремень и откручивают крепежные болты, отделяя тем самым мотор от барабана.

Чтобы вся работа не прошла впустую, следует удостовериться в том, что поломка двигателя связана именно с неисправными щетками. Для этого пригодится обычный тестер, применяемый в электронике. С его помощью замеряется сопротивление контактов коллектора на корпус и на короткое замыкание. Если подозрение пало на обрыв медной обмотки, то такую поломку легче всего обнаружить омметром. Прибор подключают к ламелям коллектора, которые находятся по соседству друг с другом, после чего вручную вращают ротор, замеряя при этом сопротивление на ламелях. Если оно заметно возрастает, то весьма вероятен разрыв обмотки.

Если никаких признаков поломки не обнаружилось, можно приступать к замене щеток. Длина отработанных стержней допускается порядка 7 мм, но если вы извлекли старые щетки и увидели, что их длина составляет 1-1,5 см, их все равно придется заменить новыми. Скорость износа контактов со временем изменяется неравномерно, и если первые сантиметры щеток стачиваются годами, то последние могут износиться буквально за несколько недель. Причина этому – перегрев точек соприкосновения с коллектором, в результате чего графит не просто стачивается в мелкий порошок, а откалывается целыми кусками.

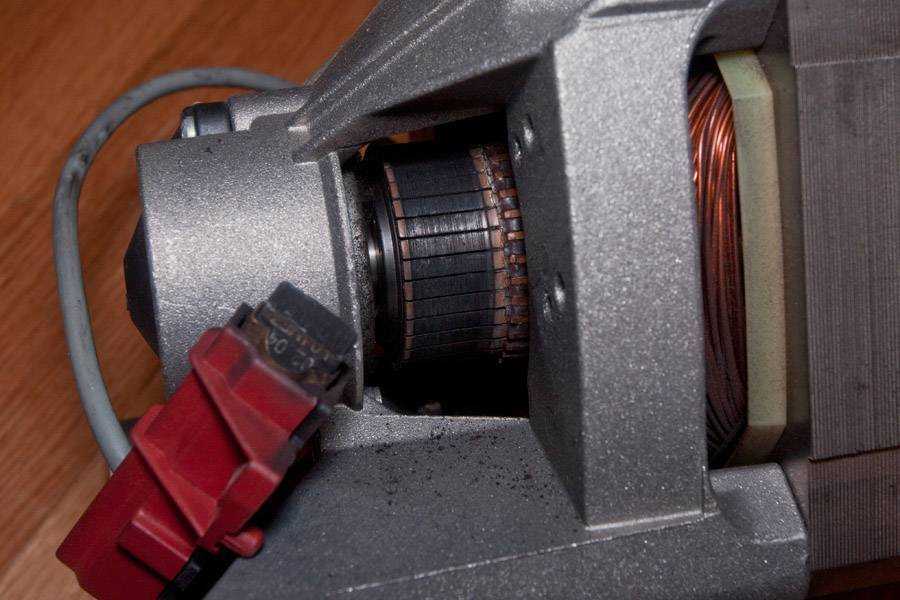

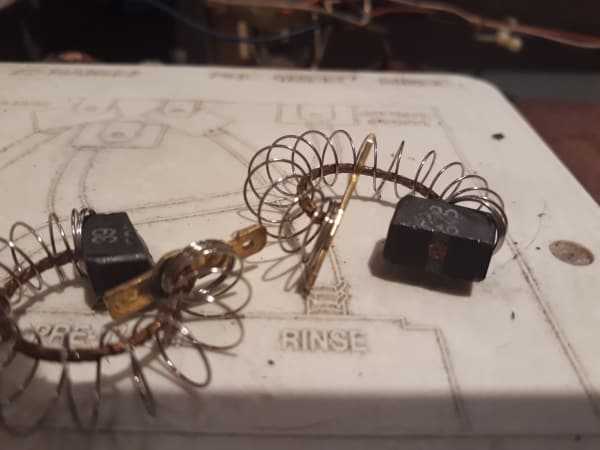

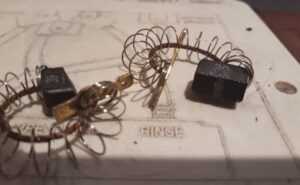

Изношенные щетки

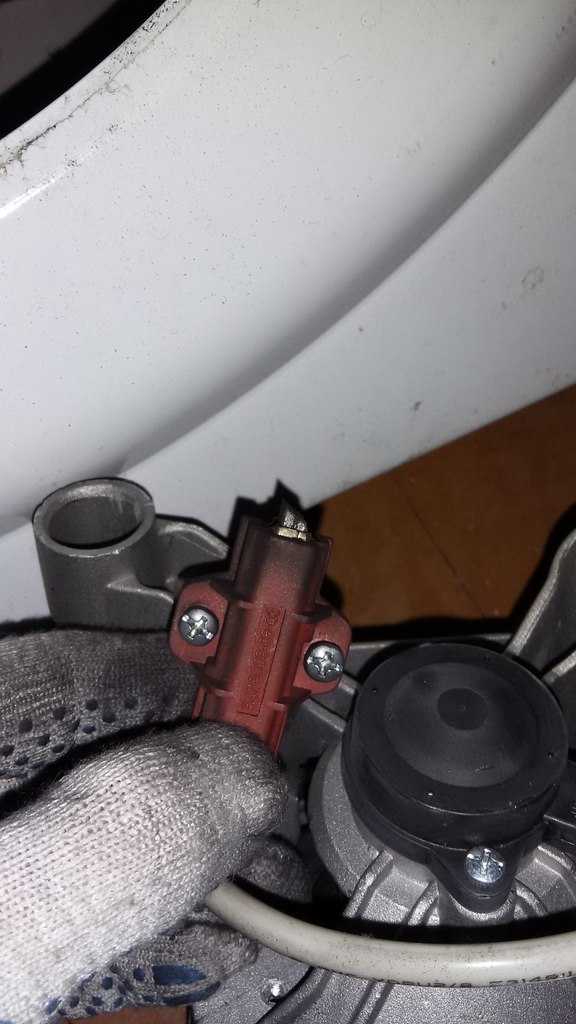

Во время извлечения щеток обязательно запомните или зарисуйте схематически их расположение относительно коллектора, направление косого среза их рабочей плоскости. В последующем эта информация пригодится для правильного монтажа новых контактов. Если в стиральной машине применяются щетки в пластиковом корпусе, то этот шаг можно пропустить – такие запчасти конструктивно невозможно установить неправильно.

Щетки извлекаются из гнезда, их контакт осторожно отсоединяют. Медные пластинки коллектора, с которыми непосредственно будут контактировать щетки, слегка зачищают мелкой наждачной бумагой, удаляя после этого всю пыль пылесосом. На освободившееся место устанавливают новые щетки для двигателя стиральной машины, при необходимости их также можно подчистить наждаком

На освободившееся место устанавливают новые щетки для двигателя стиральной машины, при необходимости их также можно подчистить наждаком.

Последний шаг – обратная сборка стиральной машины. Двигатель устанавливают на свое место, но пока еще не подсоединяют приводной ремень. Стиральная машина подключается к сети и переводится в режим отжима. Первые несколько минут щетки могут сильно искрить, но это нормально – за это время все неровности на их поверхности притираются. После того как искрение прекратилось, машину отключают и заканчивают сборку.

В самостоятельном проведении такого мелкого ремонта нет ничего сложного, его можно произвести самостоятельно, предварительно изучив инструкцию к стиральной машине и соблюдая осторожность. Устройство электродвигателя стиральной машины не настолько сложное, как может показаться на первый взгляд, правильный и своевременный уход за этим агрегатом обеспечит стабильную и долговечную работу домашней техники. Устройство электродвигателя стиральной машины не настолько сложное, как может показаться на первый взгляд, правильный и своевременный уход за этим агрегатом обеспечит стабильную и долговечную работу домашней техники

Устройство электродвигателя стиральной машины не настолько сложное, как может показаться на первый взгляд, правильный и своевременный уход за этим агрегатом обеспечит стабильную и долговечную работу домашней техники.

На стиральные машины Bosch (Бош) чаще всего устанавливаются коллекторные электродвигатели, где вращение ротора происходит при постоянном контакте коллектора и графитных щеток. Так, каждую стирку, год за годом, происходит стирание щеток. В конечном итоге, при полном стирании наступает потеря контакта, и двигатель перестает вырабатывать нужную мощность и перестает вращаться. В этом случае требуется замена щеток электродвигателя стиральной машины.

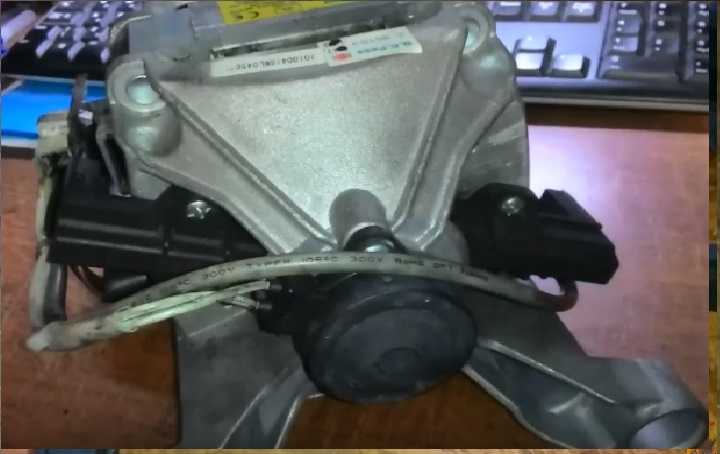

Как снять двигатель?

Двигатель стиральной машинки находится в задней ее части, под баком. Демонтаж мотора включает следующие этапы:

• Открутить болты, держащие заднюю стенку. Нужно быть внимательным, поскольку возможно наличие спрятанных болтов.
• Снять приводной ремень с вала;
• Открутить крепежные болты. Верхней частью двигатель прикручен к баку, а нижней к раме машинки;
• Немного приподнять бак, и потянуть двигатель на себя. Если мотор сопротивляется не нужно тянуть сильно. Требуется снять боковую стенку, возможно извлечь мотор с боку будет легче. Крепление у разных моделей стиральных машин может отличаться.

Важно!

После демонтажа двигателя нужно изучить тип двигателя и его маркировку, она указана на корпусе. Поскольку нужно заказать щетки, подходящие для конкретного типа мотора.

Замена щетки для стиральной машинки своими руками

Щетки – это деталь, которая считается расходной из-за ее изнашиваемости, поэтому она нуждается в своевременной замене. В большом количестве стиральных машин разных моделей и брендов достаточно снять лишь заднюю панель для замены щеток, но есть и такие модели ,которые требуют полной разборки.

Бывают и такие конструкции, в которых невозможно подобраться к мотору даже при полной разборке, поэтому необходимо отвозить свою машинку в сервисный центр, где произведут разборку двигателя и замену электрощеток. Заранее подготовьте инструменты перед разборкой стиральной машины и установки новых щеток.

Отделяем мотор от барабана

Основной задачей является отсоединение мотора от барабана. Нужно отключить машину от сети, отсоединить контакты и приступить к работе с мотором. Предварительно убедитесь, что проблема именно в щетках; их износ можно легко обнаружить.

Замена производится из-за неравномерного износа стержней. Может быть и так, что стержни будут стираться быстрее, поэтому замену необходимо будет проводить через несколько недель.

Всю свою работу заранее распределите поэтапно, и запишите, либо зарисуйте, а можете и сфотографировать. Это поможет вам правильно, ничего не упустив, собрать свою конструкцию и при этом не перепутав детали.

Фотографируем очередность работ

Перед заменой щеток предварительно запомните их местоположение, и в какую сторону расположен скос. Если неправильно их установить, мотор может заискриться.

Снять щетки можно с помощью отверток, после чего осмотрите коллектор мотора.

При обнаружении различных рода дефектов, таких как царапины или просто пыль, их нужно ликвидировать.

Царапины убираются мелкозернистой наждачной бумагой, а пыль можно очистить щеточкой. После этого можно устанавливать новые электрощетки (лучше всего оригинальные), придав их саморезами.

Если вы записывали ход своей работы, то провести обратную сборку вам не составит труда. После установки щеток, поставьте на место мотор, закрепив его, поставить электропровода и закрыть задней панелью.

Тестируем

Когда вы уже установили щетки и мотор, их нужно протестировать, чтобы убедиться в их работоспособности и дать новым щеткам притереться к своему месту. Тестировать можно такими способами как:

1. – включить машину в режиме отжима;
2. – поставить и запустить самую быструю программу стирки.

Проверяйте и меняйте щетки в моторе своевременно и не забывайте, что ваши проверки должны быть регулярными. Смазывайте детали и проводите профилактику конструкции.

Если соблюдать эти правила и использовать стиральную машинку согласно инструкции, то ваш агрегат прослужит вам долго и надежно. А если вы этого не будете делать, то повлечете за собой серьезные нарушения в вашей машине, и их будет очень сложно устранить.

Такой вид ремонта как замена электро-щеток в электродвигателе стиральной машины, относится к средней сложности. Для ремонта понадобиться небольшой набор инструментов: отвертка плоская и крестовая, пассатижи, трубка ключ на 8 или 10, наждачная бумага (нулевка), ветошь и спирт. Прежде чем приступить к замене щеток, необходимо точно убедиться в их поломке или изношенности, а так же разобраться для чего они служат и где находятся.

Замена щеток на двигателе стиральной машины

Стиральная машина, как и любой технический прибор, представляет собой сложное устройство, «сердцем» которого является силовой агрегат. Именно он и обеспечивает вращение барабана, преобразуя электрический ток в механические движения. Любой силовой агрегат асинхронного типа имеет в своем строении щетки, которые часто выходят из строя. Замена щеток двигателя стиральной машины – не такой сложный процесс, это вполне можно сделать самостоятельно.

Зачем они нужны

Итак, как стало понятно, для нормальной работы электродвигателя обязательно нужны щетки. Это небольшая, но необходимая деталь, благодаря которой обеспечивается передача электрической энергии на обмотку ротора силового агрегата, благодаря чему, собственно, и происходит его вращение.

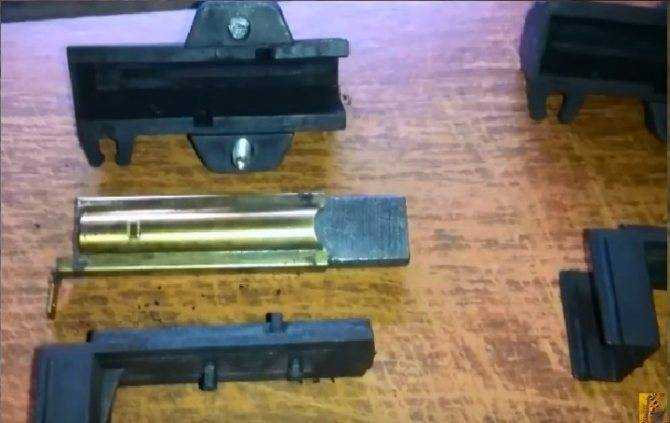

Разновидности деталей

Основное отличие всех щеток заключается в их прижимном элементе, который может быть:

• меднографитовым;
• угольно-графитовым;
• электрографитированным.

В стиральных машинах зачастую применяются именно угольные типы, которые не настолько дорогие, но достаточно надежные.

Срок эксплуатации

Естественно, все зависит от типа щеток, марки стиралки, загруженности барабана, интенсивности программ и качества сборки прибора. Взять, к примеру, марку Индезит, которая издавна славится своим качеством: эксплуатационный срок ее щеток варьируется в пределах 5-10 и более лет.

Когда производить замену

Есть несколько признаков, по которым определенно можно распознать истирание щеток:

1. Неожиданное прекращение работы электрического силового агрегата, например, остановка во время стирки. В том случае если этому не сопутствовал скачок напряжения или механические повреждения, то причина как-раз таки в износе щеток.
2. Во время стирки появилось потрескивание или другой неизвестный шум.
3. Значительное снижение мощности электрического силового агрегата.
4. Запах горелой проводки и паленого от стиральной машинки.
5. На дисплее появился код ошибки.

Это лишь самые основные причины истирания щеток, но могут быть и другие, распознать которые сможет только специалист.

Замена щеток не представит сложностей даже для тех людей, которые раньше никогда не сталкивались с этой проблемой, но подходить к процессу необходимо максимально ответственно.

Предварительные манипуляции с машинкой

1. Отключаем прибор от электросети и системы подачи/отвода воды.
2. Снимаем заднюю защитную крышку.
3. Снимаем ремень со шкива.
4. Мотор отключаем от питания.
5. Снимаем сам двигатель.

Процесс замены

Весь процесс замены будет показан на примере марки Горенье, но он фактически подходит и для других марок:

1. Силовой агрегат укладывается набок и снимаются крепежные болты с щеток, после чего последние снимаются.
2. С другой стороны двигателя производятся идентичные манипуляции.
3. Исчерпавшие свой рабочий запас щетки имеют длину стержня не более 1,5 см (если длина щеток больше, то проблема не в них).
4. Выполняется очистка коллектора силового агрегата.
5. Новые детали монтируются и крепятся винтами.

Далее необходимо поставить двигатель на место и проделать все остальные манипуляции в обратном порядке. Как только все будет подключено, обязательно проверьте качество его работы. В том случае, если он работает немного лучше или даже громче, скорее всего, все было сделано правильно. Если имеет место неприятный или необычный звук – проблема, скорее всего, не решена.

Заключение

Щетки двигателей бытовых стиральных машин достаточно просто заменить, поэтому даже в сервисных центрах такие работы будут стоить относительно недорого. Если же вас одолевают сомнения относительно своих возможностей, то лучше обратиться к специалистам. Это касается любых случаев ремонта стиральной машинки: будь то заклеивание манжеты люка или ремонт модуля управления.

Когда требуется заменить?

Стиральные машины LG с коллекторными моторами оснащены графитовыми электрощетками. Они нужны для передачи электроэнергии на якорь двигателя. Детали представлены небольшими прямоугольными цилиндрами с медными контактами и прижимными пружинами из стали.

При вращении мотора поверхность щеток контактирует с ротором, поэтому они подвергаются износу. Несмотря на то, что для их изготовления используются специальные сплавы, запчасти подвержены истиранию.

Средняя продолжительность их службы – 5 лет, при условии активной эксплуатации стиральной машины. Ускоряет процесс износа угольных щеток попадание в них пыли.

Они меняют форму, из-за чего нарушается работа двигателя. В результате, стиральная машинка начинает функционировать с нарушениями.

Признаки, указывающие на износ:

1. Шум и треск. Он появляется при работающем двигателе. Сильнее всего посторонние звуки слышны из того места, где крепится мотор.

2. Мокрое белье после отжима. Стиральной машинке не хватает мощности, чтобы справиться с этой задачей.
3. Остановка стирки. Это может произойти при выполнении любой программы.
4. Появление дыма, искр и запаха гари.
5. Появление на дисплее кода ошибки. При неисправности электрощеток на дисплее стиральной машины LG может появиться код CE.

Игнорировать неисправность щеток нельзя. Чем раньше будет осуществлена их замена, тем лучше. Если продолжить эксплуатировать прибор в таком режиме, серьезных поломок не избежать.

1 Внутреннее строение и принцип работы двигателя стиральной машины

Перед тем как приступить к замене щеток, следует разобраться в причине их поломки или износа. Ведь проблема может скрываться не только в физическом старении, но и в несбалансированности мотора и неправильной эксплуатации машины.

Примерно 85% современных стиральных машин укомплектовывается коллекторным двигателем. С начала 90-х годов он постепенно, но уверенно вытеснил с рынка конденсаторные асинхронные моторы, работающие от одной фазы. Главные преимущества коллекторных двигателей — большая мощность, компактность и простота управления. Внешние признаки моторов разных производителей могут немного отличаться, но принцип работы у всех них остается общим.

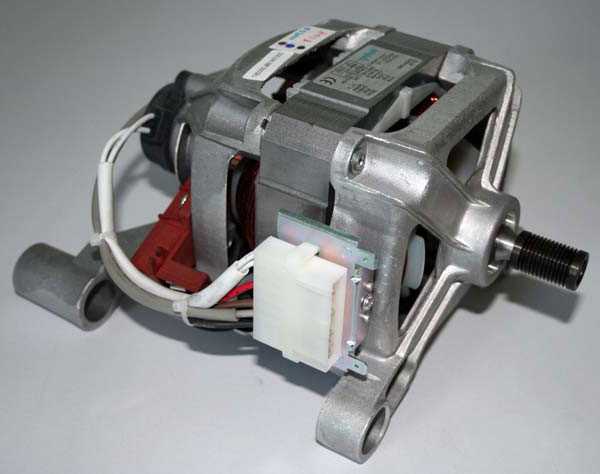

Коллекторный двигатель стиральной машины

Рекомендуем ознакомиться

• Как почистить лоток стиральной машины?
• Стиральная машина индезит не отжимает
• Ремонт помпы стиральной машины и коды ошибок

Двигатель современной стиральной машины — это сложное электрическое устройство, которое выдерживает довольно сильные нагрузки. Он состоит из нескольких основных узлов:

1. Статор — неподвижная часть прибора. Являет собой набор пластин из электротехнической стали, между которыми укладываются обмотки медной проволоки. После подачи напряжения на обмотки статора возникает электромагнитное поле, которое при воздействии с аналогичным полем ротора приводит его в движение.
2. Ротор, или, как его еще называют, якорь, — движущийся элемент мотора. Состоит из трех основных частей: сердечника, обмотки и коллектора, установленных на общую ось. Ток подается на коллектор при помощи пары подпружиненных графитовых пластинок — щеток двигателя.
3. Тахогенератор — специальное устройство, предназначенное для того, чтобы контролировать скорость вращения ротора. Тахогенератор считывает показатели оборотов ротора и передает их на обработку к электронной схеме. Учитывая полученные данные, электроника подает сигнал об ускорении или замедлении двигателя.

Всем частям двигателя помогают плавно вращаться металлические подшипники — они сводят к минимуму силу трения и делают работу мотора плавной. Поскольку подача тока на коллектор двигателя осуществляется посредством механического контакта с графитовыми щетками, в точке их соприкосновения возникает сильное трение и нагрев, которые являются основными причинами выхода двигателя из строя. Для того чтобы избежать аварийной остановки прибора, следует периодически осматривать щетки на предмет изнашивания, а при потребности — своевременно производить их замену.

Замена щетки для стиральной машинки своими руками

Щетки – это деталь, которая считается расходной из-за ее изнашиваемости, поэтому она нуждается в своевременной замене. В большом количестве стиральных машин разных моделей и брендов достаточно снять лишь заднюю панель для замены щеток, но есть и такие модели ,которые требуют полной разборки.

Бывают и такие конструкции, в которых невозможно подобраться к мотору даже при полной разборке, поэтому необходимо отвозить  свою машинку в сервисный центр, где произведут разборку двигателя и замену электрощеток. Заранее подготовьте инструменты перед разборкой стиральной машины и установки новых щеток.

Отделяем мотор от барабана

Основной задачей является отсоединение мотора от барабана. Нужно отключить машину от сети, отсоединить контакты и приступить к работе с мотором. Предварительно убедитесь, что проблема именно в щетках; их износ можно легко обнаружить.

Щетки подлежат замене, если длина использованных стержней на старых щетках от 1,5 до 2 сантиметров.

Замена производится из-за неравномерного износа стержней. Может быть и так, что стержни будут стираться быстрее, поэтому замену необходимо будет проводить через несколько недель.

Всю свою работу заранее распределите поэтапно, и запишите, либо зарисуйте, а  можете  и сфотографировать. Это поможет вам правильно, ничего не упустив, собрать свою конструкцию и при этом не перепутав детали.

Фотографируем очередность работ

Перед заменой щеток предварительно запомните их местоположение, и в какую сторону расположен скос. Если неправильно их установить, мотор может заискриться.

Снять щетки можно с помощью отверток, после чего осмотрите коллектор мотора.

При обнаружении различных рода дефектов, таких как царапины или просто пыль, их нужно ликвидировать.

Царапины убираются мелкозернистой наждачной бумагой, а пыль можно очистить щеточкой. После этого можно устанавливать новые электрощетки (лучше всего оригинальные), придав их саморезами.

Если вы записывали ход своей работы, то провести обратную сборку вам не составит труда.
После установки щеток, поставьте на место мотор, закрепив его, поставить электропровода и закрыть задней панелью.

Тестируем

Когда вы уже установили щетки и мотор, их нужно протестировать, чтобы убедиться в их работоспособности и дать новым щеткам притереться к своему месту. Тестировать можно такими способами как:

1. – включить машину в режиме отжима;
2. – поставить и запустить самую быструю программу стирки.

Рекомендуем первые 10-15 стирок не перегружать барабан бельем, так как новые щетки стиральной машинки  должны прижиться на своем новом месте.

Проверяйте и меняйте щетки в моторе своевременно и не забывайте, что ваши проверки должны быть регулярными. Смазывайте детали и проводите профилактику конструкции.

Если соблюдать эти правила и использовать стиральную машинку согласно инструкции, то ваш агрегат прослужит вам долго и надежно. А если вы этого не будете делать, то повлечете за собой серьезные нарушения в вашей машине, и их будет очень сложно устранить.

ТОП магазинов стиральных машин и бытовой техники:

•  holodilnik.ru – Недорогой магазин бытовой техники.
• techport.ru — выгодный современный интернет магазин бытовой техники
• ru.aliexpress.com- запчасти для стиральных машин

Когда необходимо менять щетки электродвигателя

Попадание между угольными щетками частиц пыли и образование искры в сочетании с вращением ротора двигателя, приводит к их естественному износу. Это выражается в простом изменении формы в виде стершихся контактов и линейных размеров элемента. В результате износа нарушается работа электродвигателя, и как следствие всего стирального агрегата. Определить износ щеток можно по следующим признакам:

• из места установки мотора при работе издается шум и потрескивание, вызванное непосредственным контактом прижимной пружины к коллектору ротора;
• недостаточная мощность электродвигателя, когда белье остается мокрым даже на высоких оборотах во время отжима;
• внезапная остановка стирки;
• появление дыма, искрения и специфического запаха гари;
• вывод на дисплей кода ошибки (характерной неисправности двигателя).

В последние годы, все больше образцов стиральных машин оснащаются системами самодиагностики, позволяющими без вмешательства в работу и разборки, определить большую часть причин, по которым отказывают те или иные рабочие узлы.

Коды ошибок, которые выводятся на дисплеи стиральных машин, у всех производителей различны и указываются в технической документации. Например для немецких стиральных машин Bosch обозначение E или F21 означает проблему с мотором, однако не всегда со щетками. Каким бы «умным» не был стиральный аппарат, действительное состояние щеток и коллектора можно определить только визуально, и без разборки и снятия двигателя здесь не обойтись.

Процесс шлифования коллектора

Процесс шлифовки коллектора надо начинать с подбора наждачного материала. Для шлифовки коллектора рекомендуется использовать шлифовальную бумагу или надфиль.

Выбирайте шлифовальную бумагу нескольких номеров, начиная от №100 и выше.

Теперь приступайте к шлифованию. Приложив к коллектору деревянную колодку с закрепленной наждачной бумагой, вращайте дрель и, не сильно прижимая колодку к поверхности коллектора, шлифуйте.

Шлифовка коллектора в дрели

Операцию шлифования рекомендуется применять на уже работавших роторах с незначительной выработкой коллектора.

Правильное искрение щеток

Если вы произвели на роторе перфоратора Makita 2470 замену коллектора, то после его насадки на вал, коллектор надо проточить. Эта операция выполняется для устранения радиального биения поверхности ламелей нового коллектора относительно вала якоря.

Протачивать коллектор лучше всего на токарном станке с применением оправок. Но можно данную операцию выполнить и в домашних условиях. Правда, без дополнительного приспособления не обойтись.Видео поможет разобраться в проточке коллектора.

Читать также: Подключение телефонной розетки schneider

Как правило, щеткодержатели на перфораторах крепятся напротив друг друга. Продолжительная работа щеток приводит к образованию на коллекторе желобков, образующих волнистость на поверхности. Такую выработку можно устранить только на токарном станке, проточив коллектор.

Чтобы уменьшить образование желобков на коллекторе, надо стараться располагать щеткодержатели в шахматном порядке.

Меняем щетки правильно

С заменой щеток может справиться даже владелец техники без опыта и профессиональных знаний, но на всякий случай для помощи в избегании элементарных проблем установки мы написали подробную инструкцию. Четко следуйте каждому пункту для устранения всех причин образования искр.

• Откройте заднюю стенку стиралки, отключите проводку от мотороа и выкрутите все удерживающие его винты.
• Найдите щетки, установленные с обеих сторон корпуса движка.
• С помощью отвертки нажмите на рычаг щетки, чтобы снять ее.

• Изучите внешний вид щеток. Если выступающая часть угла составляет меньше 1,5 сантиметра, то деталь нужно заменить, а в противном случае причину искрения, тряски и шума придется искать в другом месте.
• Зачистите поверхность двигателя, используя для этого наждачную бумагу 0 зернистости, плюс, тряпку, для удаления пыли.
• Надежно закрепите новые щетки на положенное место.

Если так вышло, что у вас не получилось приобрести полностью новые щетки в корпусе, то допустимо поменять только угольный выступ элемента. В таком случае инструкция следующая:

• разбираем пластмассовую оболочку, для чего ее нужно разделить на две части;
• с помощью паяльника извлекаем изношенную пластину и расправьте пружину;
• замеряем длину новой щетки, которая обязана идеально соответствовать футляру;
• лудим, очищаем контакты, выравниваем провод, а затем, используя за ориентир бронзовую направляющую, устанавливаем уголек, паяем провода и до щелчка закрываем корпус.

После данной процедуры останется лишь установить двигатель на его место. Воспользуйтесь нашей инструкцией в обратном порядке и не забудьте надежно затягивать все фиксирующие винты.

https://youtube.com/watch?v=3fi7P6JqP5E

Поделитесь своим мнением — оставьте комментарий

Стерлись щётки в стиральной машине

Любой коллекторный движок стиральной машины оснащен электрощетками. Это два графитовых стержня с пружинками. Они необходимы, чтобы направлять электроэнергию на ротор. При стирании деталей контакт нарушается, мотор теряет силу или отказывается работать. Что делать, если стерлись щетки в стиральной машине? По каким признакам понять, что наконечники пора менять? Расскажем, как переустановить графитовые стержни своими руками.

Что происходит при истирании щеток?

Если эксплуатировать машинку-автомат пару раз в неделю, то необходимость замены графитовых наконечников возникнет спустя 7-8 лет после приобретения техники. При активном, практически ежедневном использовании стиралки электрощетки могут износиться за 3-5 лет. «Домашняя помощница» сама уведомит владельца о том, что стержни стерлись и мотор функционирует не в полную мощь. Признаки износа электрощеток могут быть следующими:

• стиралка зависает во время выполнения цикла, причем сетевой шнур машинки не пережат и не поврежден, перебоев с электричеством нет;
• слышится гул и скрежет в процессе вращения барабана;
• автомат плохо отжимает белье (что неудивительно, ведь обороты двигателя снижаются);
• от работающей машинки пахнет горелым;
• на дисплее стиралки отображается код ошибки, свидетельствующий о нарушении работы электродвигателя.

Возможно, вы заметите лишь один из перечисленных признаков износа. Иногда они наблюдаются в комплексе. В любом случае придется проверить состояние электощеток.

Чтобы добраться до электрощеток, придется частично разобрать корпус машины-автомат. Если быть точнее, снять верхнюю крышку и заднюю панель. Работа относится к категории легких, поэтому проблем с заменой наконечников не возникнет.

Много ли нужно инструментов?

Чтобы поменять графитовые стержни, потребуется минимальный набор инструментов. В первую очередь нужно приобрести новые комплектующие, ориентируясь на модель и серийный номер стиралки. Даже если стерлась только одна щетка, меняются они обязательно парой. Кроме этого, для ремонта пригодятся:

• отвертки: крестовая и шлицевая;
• карандаш или маркер;
• ключ TORX (размер – 8 мм).

К выполнению ремонта следует подготовиться. Обязательно обесточьте стиральное оборудование, перекройте кран на трубе, отвечающий за подачу воды. После этого отцепите от корпуса сливной шланг.

Заключительный этап подготовки – слив остатков воды из системы. Для этого застелите пол под машинкой тряпками, подставьте небольшую емкость в месте расположения мусорного фильтра и выкрутите его. Из отверстия в таз вытечет вся жидкость, имеющаяся в патрубках. Далее останется отодвинуть автомат от стены и приступить к замене щеток.

Выполняем замену своими руками

Так как щетки находятся в коллекторном движке, для начала придется добраться до мотора. Необходимо снять верхнюю панель стиралки, открутив 2 фиксирующих ее болта. Далее убирается задняя стенка корпуса, также путем удаления удерживающих ее саморезов. Электродвигатель можно увидеть сразу, он расположен под баком. Дальнейший алгоритм действий будет таков:

• снимите приводной ремень со шкивов;
• сфотографируйте схему подключения проводки к мотору;
• сбросьте контакты, подсоединенные к двигателю;
• выкрутите два болта, которые удерживают мотор в корпусе;
• извлеките движок из машинки;
• найдите электрощетки – они расположены по бокам двигателя;
• поочередно снимите щетки, открепив проводок, переместив контакт вниз и растянув пружинку.

Новые комплектующие устанавливаются на место снятых, наконечником в гнездо. После сжимается и возвращается в исходное положение пружинка. Щетка прикрывается контактом и к ней подцепляется провод.

После замены электрощеток коллектор ставится обратно. Мотор надежно фиксируется в корпусе болтами. Затем к нему подсоединяются сброшенные ранее провода.

Подсоединив к мотору все контакты, можно заняться приводным ремнем. Натяните резинку сначала на шкив двигателя, затем на барабанное «колесо». После собирается корпус – на место возвращается задняя панель и верхняя крышка.

И, наконец, останется только отодвинуть машинку к стене, подключить к коммуникациям и запустить тестовую стирку. В первые несколько циклов после замены щеток автомат может слегка шуметь. Потом наконечники «притрутся», и нехарактерный звук исчезнет.
