Ремонтируем бытовой фен: как сделать это без лишних затрат

Ремонт

Рассмотрим, как отремонтировать фен для волос Babyliss, Bosh, Remington и остальных торговых марок в домашних условиях:

Главное, что необходимо произвести, — это очистить вентилятор, а также вал двигателя от попавших на них волос. Их собирается там достаточно большое количество даже спустя несколько недель или месяцев активного использования. Для этого необходимо снять заднюю верхнюю панель, а затем разрезать волосы, после этого просто удалить при помощи пинцета или пальцев. о

• Если фен не включается, то сразу же надо проверить кабель питания. Как правило, он переламывается у самого основания, потому как в процессе использования фен множество раз вращается в разнообразные стороны по своим осям. Если с проводом все нормально, то проверьте контакты на самой спирали. Их вполне может быть 2, 3 и даже 4. Когда устройство ударяется или падает, они иногда отпаиваются, вследствие чего питание двигателя прекращается.
• Когда поломка связана с вентилятором, отремонтировать устройство невероятно просто. Первым делом проверьте, целы ли лопасти. Само собой от их состояния работоспособность не слишком сильно измениться, но если замечены зазубрины или трещины, то лучше сразу же заменить пропеллер. После пропеллера осмотрите вал. Случается так, что в носик фена попадают мелкие детали либо же другой мусор, который блокируют вал, вследствие чего он начинает медленно вращаться.

Конструкция фена Интерскол

Фен имеет три ступени регулировки мощности и скорости потока воздуха, а также плавную регулировку температуры. Фены Интерскол делаются в Китае, качество соответствует. Отзывов и описаний много в интернете, в том числе на сайте производителя. Мой отзыв — ещё один.

Фен Интерскол ФЭ-2000. Cерийный номер

Фен собирается в двух модификациях, которые отличаются в основном схемами электронных плат.

Первый вариант — на плате DB3011, плата переключателя — DV3011-2. Эта плата собрана на микросхеме (сдвоенный операционный усилитель LM358) и симисторе BTA16 или аналогах — BT139, и т.п.

Вторая модификация — плата DB230V, схема собрана на оптопаре P521 и симисторе. Плата переключателя названа DG-KG3.

Типичные неисправности

В связи с простотой принципа работы фена, его возможные поломки типичны и справиться с ними возможно даже простому пользователю.

Пахнет чем-то горелым

Проблема обычно связана с тем, что на спираль попали волосы, пыль или пух. В случае загрязнения элемента скорость вращения крыльчатки падает, срабатывает система защиты от перегрева, от чего и происходит неприятный запах. Чтобы разрешить ситуацию, достаточно очистить нагреватель, после чего проверить работоспособность прибора. Если же паленый аромат не исчезнет, стоит обратиться в сервисный центр.

Фильтр расположен в задней части фена, со стороны воздухозаборника

Отсутствие питания

В первую очередь нужно убедиться, что в розетке есть электричество и сетевой шнур не поврежден. Даже если не замечено внешних повреждений, нужно убедиться, что протекает ток по проводу. Для этого:

1. Необходимо разобрать корпус и проверить контакты питания, используя специальный тестер;
2. Следующим шагом требуется проверить кнопку включения, убедиться, что ее нажатию не мешает попавший внутрь мусор или слипшаяся пыль. Об исправной работе контактов скажет равномерный цвет без обугленных следов;
3. Если выявлены поврежденные соединения, их нужно зачистить ножом или наждачкой;
4. Подключить устройство к сети, но не включать кнопку запуска на нем. Необходимо поднести тестер к клеммам кнопки, чтобы узнать, проходит ли напряжение.

Полезно!

Если выявлена неисправность кабеля, его стоит заменить на новый. При отсутствии такой возможности, допустимо воспользоваться изолентой, чтобы изолировать зачищенные и скрученные контакты. При обнаружении неполадок в работе кнопки можно попробовать почистить контакты или вообще отсоединить деталь, тогда агрегат будет запускаться сразу после подключения вилки в розетку.

Не включается фен

Так же, как и в предыдущем случае, проблема может быть связана с отсутствием электричества или поломкой кабеля. Тогда порядок действий аналогичен описанному выше. Другая возможная причина — сломался электродвигатель. Предшественниками такой неприятности служат симптомы:

• во время запуска слышен небольшой треск;
• мотор работает с перебоями;
• слышен запах горелой проводки;
• при отсутствии вращения вентилятора слышен гул.

В случае подозрения или обнаружения подобной неисправности разрешить ее самостоятельно практически невозможно, поскольку очень сложно выявить конкретную причину. К тому же, стоимость ремонта обойдется недешево, во многих ситуациях проще купить новый прибор.

Снизилась работоспособность

При такой проблеме стоит проверять состояние вентилятора. Чаще всего он начинает медленней крутиться из-за того, что на нем скопились волосы, пыль или другие загрязнения. Тогда достаточно очистить деталь от мусора. Если выполнять манипуляцию периодически, поможет легкая очистка при помощи зубочистки, старой зубной щетки или пинцета. В случае если прибор не очищался никогда или это бывает редко, потребуется разбирать корпус, чтобы произвести качественную уборку.

Двигатель постоянного тока

Вентилятор довольно медленно вращается

Как и в предыдущем варианте, вероятнее всего это связано с наматыванием волос на деталь или чрезмерное засорение корпуса. Также следует произвести чистку аппарата.

Гонит холодный воздух

За нагревание потока отвечает нагревательный элемент — спираль. Эта деталь является одной из самых уязвимых в устройстве, особенно при отсутствии защиты от перегрева в технике. Если автоматического отключения по достижении максимальной температуры не предусмотрено, необходимо знать, какие признаки говорят о том, что приспособлению пора отдохнуть:

• возникновение запаха гари при эксплуатации, который может сохраняться и после отключения;
• слишком горячий корпус при работе, исправный агрегат не должен перегреваться.

Чтобы разобраться в неполадке, потребуется разобрать фен. Если произошел разрыв нагревателя, это заметно невооруженным глазом. При небольшом повреждении можно легко устранить неприятность, соединив концы спирали и спаяв их. Если разрыв в нескольких местах, лучше купить новый ТЭН, главное — той же фирмы, что и сама техника.

Важно!

Необходимо установить, почему повредилась деталь. Если не разобраться в причине и не устранить ее, проблема повторится в скором времени.

Рейтинг лучших плоек

Зная, как разобрать свою плойку и отремонтировать ее самостоятельно, вы продлите срок службы прибора. И это, безусловно, положительный момент. Однако чтобы избежать ремонтных работ или хотя бы минимизировать их, нужно изначально стараться выбирать качественный стайлер.

Сегодня рынок бьюти-приборов изобилует огромным количеством моделей, которые способны придавать локонам самые разнообразные формы. Мелкие и крупные завитки, голливудские локоны, гофре – это далеко не полный список укладок.

Есть в продаже и такие плойки, которые сами выполняют захват и накручивание пряди. Технический прогресс не стоит на месте. Производители делают все возможное для повышения удобства и модернизации функционала стайлеров.

При выборе прибора в первую очередь нужно обращать внимание на бренд. Это – самый главный критерий

Чем серьезнее и известнее фирма, тем дольше прослужит приобретенная плойка и тем лучше будет завивка

Чем серьезнее и известнее фирма, тем дольше прослужит приобретенная плойка и тем лучше будет завивка.

Среди лидеров рейтинга можно назвать такие марки:

• «Ровента»;
• «Ремингтон»;
• «Филипс»;
• «Браун»;
• «Бош»;
• «Витек»;
• «Скарлетт»;
• «Поларис».

Стайлеры перечисленных производителей можно увидеть, наверное, в любом магазине бытовой техники. Их нельзя отнести к дешевым. И тем не менее они пользуются высоким спросом.

Кроме названных марок, есть и профессиональные плойки, которые продаются только в специализированных точках. Если верить отзывам, самыми лучшими среди них считаются:

• «Бебилис»;
• «Деваль»;
• «Велекта Парамаунт»;
• «Валера».

Разумеется, последние приборы стоят дороже. Правда, они компенсируют затраты своей выносливостью и продолжительным сроком службы.

Предостережение

Оговоримся сразу – эта статья ни в коем случае не является руководством по ремонту фена для волос своими руками. Более того, мы настоятельно не рекомендуем этого делать, поскольку такими вещами должны заниматься специалисты. Если вы неправильно соберете фен и включите его в сеть – может произойти короткое замыкание, в результате которого сгорит вся проводка в квартире, и даже есть угроза пожара.

Наша цель – дать общее представление о том, что может случиться с вашим любимым электроприбором и стоит ли его вообще чинить. В некоторых случаях стоимость ремонта вполне сопоставима с ценой на новый прибор и вряд ли есть смысл реанимировать старый. Также мы дадим полезные советы по правильной эксплуатации фена, чтобы поломки случались как можно реже.

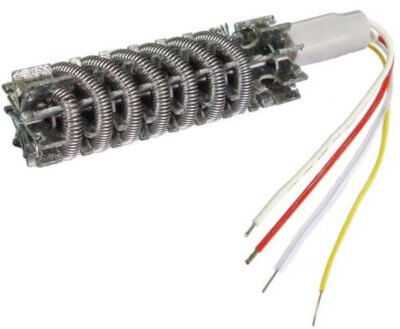

Ремонт спирали строительного фена и определение неисправности ТЭНа

От бывалых специалистов можно услышать такой совет, что если на промышленном фене перегорела спираль, то проще купить новый инструмент. Зачем же покупать новый фен, когда можно отремонтировать или заменить спираль фена.

Однако перед тем, как выяснить способ ремонта спирали фена, рассмотрим особенности диагностики ее неисправности. Принцип диагностики спирали фена следующий:

1. Для начала нужно извлечь нагревательный элемент из металлической колбы
2. Далее следует произвести осмотр подключения проводов к контактам спирали ТЭНа. Очень часто причиной неисправности фена является банальное отсоединение одного из проводов или окисление контактов
3. Включить мультиметр в режим измерения сопротивления, и подключить к контактам спирали. На фене используется 1 и более спиралей, что зависит от схемы и количества скоростей инструмента
4. Спирали должны иметь сопротивление, и если прибор показывает нулевое значение, значит нарушена целостность нихромовой нити. Со временем от воздействия высоких температур никель-хромовая нить теряет свои свойства, и становится хрупкой, и поэтому выходит из строя

Если же диагностика показывает, что спирали исправны, и имеют сопротивление, а фен при этом не работает, то поломка скрывается непосредственно в термопредохранителе — термопара. Это элемент, который предотвращает перегрев спирали, однако под воздействием высоких температур, термопара также может выйти из строя. Принцип ее работы заключается в том, что при увеличении температуры, происходит изменение сопротивления в цепи. Проверить исправность термопары можно мультимером, измерив сопротивление. Если элемент исправен, то прибор покажет значение сопротивления, а если вышел из строя, то сопротивление будет нулевым.

Теперь рассмотрим ситуацию, когда из строя вышла спираль фена. Что делать, если спираль оборвана, и как ее отремонтировать? Чтобы произвести ремонт нихромовой спирали строительного фена, понадобится воспользоваться мелкими соединительными элементами, то есть болтиком с гайкой. Именно при помощи этих деталей можно соединить нихромовую спираль фена. Пайка спирали не поможет, так как никель-хромовый материал не пропаивается. Чтобы отремонтировать спираль фена, понадобится изначально найти место обрыва, а затем выполнить следующие действия:

1. Оценить состояние спирали. Если она не просто имеет обрыв, но и повреждения в разных местах, то рекомендуется ее заменить
2. Обрыв устраняется путем соединения двух частей спирали, используя для этого маленькие болтики с гайками. Соединяемые участки должны быть прочными
3. Соединение спирали резьбовыми соединителями, способствует увеличению сопротивления, поэтому учтите, что температура нагрева инструмента будет снижена

Как видно, отремонтировать спираль строительного фена вовсе не трудно. Если ТЭН не подлежит ремонту, то его можно заменить. Для этого понадобится купить новую спираль соответствующей длины, и заменить ее. Кроме замены спирали, можно также купить новый нагревательный элемент в сборе для вашей марки и модели фена. Однако найти новые ТЭНы можно далеко не для всех моделей фенов. Наиболее популярные производители рассматриваемых инструментов:

• Интерскол
• Зубр
• Макита
• Хитачи
• Штурм

Покупать самый дешевый вариант фена не рекомендуется, но если инструмент нужен только для одноразового применения, то не имеет смысла переплачивать за фирменный прибор, который стоит в 2-3 раза больше. Отремонтировать строительные фены достаточно легко, если подойти к этому вопросу правильно. Для этого нужно соблюдать четкую последовательность действий, чтобы выявить поломку, и максимально быстро и легко ее устранить.

Основные неисправности

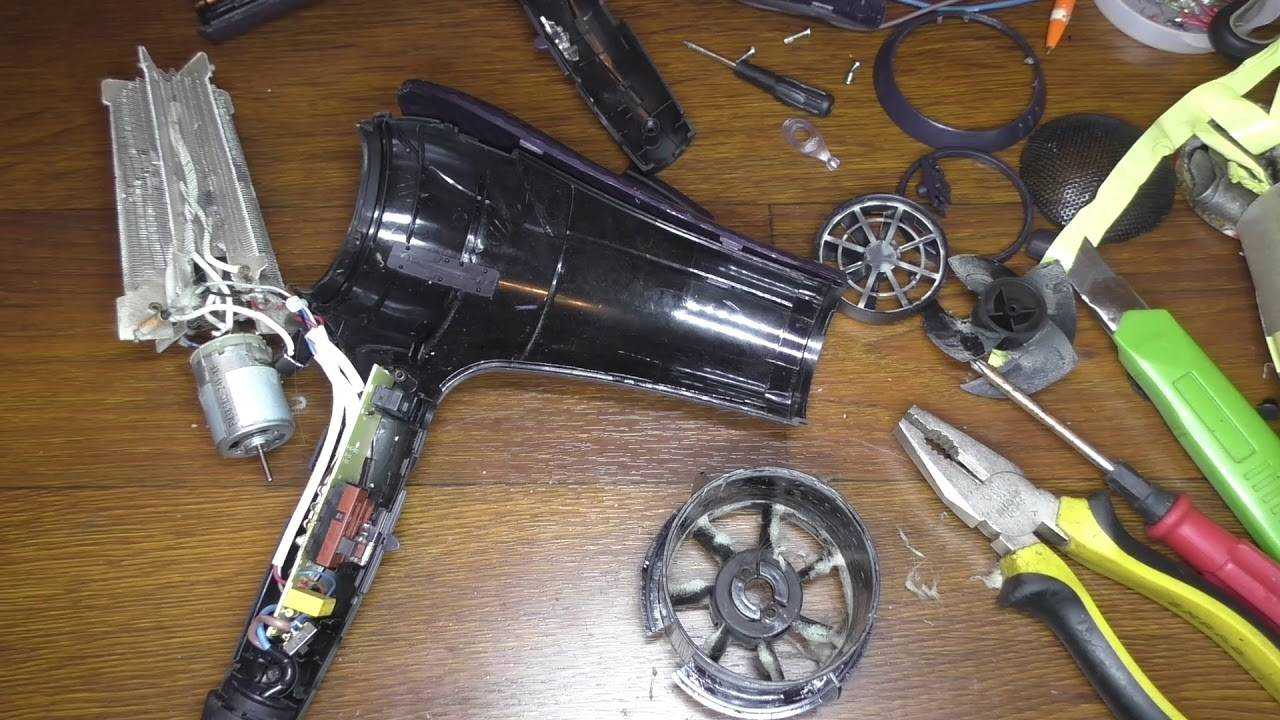

Устранение неисправностей предусматривает разборку корпуса

Обычно он скреплен парой саморезов и защелками на половинках корпуса, которые довольно легко сломать, поэтому действовать нужно осторожно. Хотя особой трагедии при сломанной защелке не будет – корпус вполне может держаться и на саморезах, или можно при сборке нанести точечно клей в нескольких местах, но совсем немного – вдруг придется еще разбирать.Запах гари – довольно часто встречается при работе фена, поскольку вентилятор засасывает через воздухозаборник не только воздух, но и волосы, которые потом попадают на горячую спираль и, сгорая, вызывают появление неприятного запаха. Также возможна и другая причина — недостаточный воздушный поток, проходящий через вентилятор

Это может быть вызвано перекрытием вентиляционных решеток рукой, или засорением фильтра, если таковой предусмотрен в данной модели, — волосом, пухом, пылью и пр. Слабый поток может быть вызван и медленными оборотами вентилятора

Также возможна и другая причина — недостаточный воздушный поток, проходящий через вентилятор. Это может быть вызвано перекрытием вентиляционных решеток рукой, или засорением фильтра, если таковой предусмотрен в данной модели, — волосом, пухом, пылью и пр. Слабый поток может быть вызван и медленными оборотами вентилятора.

Медленное вращение вентилятора – обычно причиной этого является наматывание на вал двигателя волос, что мешает его вращению. Как правило, вентилятор насажен на вал плотно, и снять его для удобства удаления волос не получается, поскольку прикладывать большие усилия рискованно – хрупкую пластмассу запросто можно сломать. Поэтому удобно применить пинцет – постепенно отщипывая им намотанные волосы до полного их удаления.

Встречается (значительно реже) и обратная ситуация – вентилятор сидит на валу не плотно, в итоге двигатель работает с нормальными оборотами, но вал прокручивается в корпусе вентилятора. Выход прост – посадить вентилятор на вал с помощью подходящего клея.

Воздух выходит холодным – в этом случае причин может быть несколько:

• Плохой контакт в переключателе режимов – устранение зависит от конструкции переключателя. Часто используются гибкие упругие контактные полоски открытого типа – достаточно их правильно подогнуть или почистить места контакта. Если переключатель закрытого типа – заменить его – стоит недорого.
• Обрыв проводки – вполне может быть отломан или отпасть в месте пайки проводник, идущий к спиралям или переключателю.
• Обрыв нагревательной спирали. Просто так она не оборвется – скорее всего это перегорание. Можно восстановить просто скруткой, но такое соединение не будет долговечным – плохой контакт постепенно спровоцирует нагар, который еще больше увеличит сопротивление в этой точке, — в итоге рано или поздно снова придется ремонтировать. Лучше сделать ту же скрутку, но потом ее опрессовать медной или латунной трубкой подходящего диаметра (хорошо подходит тонкая трубка с компрессора холодильника). Пайка в этом случае бесполезна – температура разогрева спирали расплавит припой.

– причин может быть множество и практически все они легко устранимы – обрыв в шнуре питания, отсутствие контакта в скользящей контактной паре в месте входа шнура в корпус, обрыв внутренней проводки, отсутствие контакта в переключателе и т. д. Самое плохое, что может случиться, – это сгорание двигателя. Если есть чем заменить – хорошо (поэтому не выбрасывайте старые неисправные фены – запчасти все-таки), а нет – тогда уж нужен новый фен – двигатель починить мало шансов.

О причинах перегрева фена

Начнём с того, что регулярное отключение технического аппарата в рабочем процессе – это нормальное явление. Значит, срабатывает защита.

Фото: Окончив работу, сразу выключайте нагреватель фена, а затем электродвигатель. В таком случае нагревательный элемент не будет перегреваться.

Хуже когда фен греется, а потом плавится: в итоге возможно короткое замыкание в сети, что может нанести вред его владельцу. Это никуда не годиться. Рассмотрим разные ситуации.

Прибор перегрелся и не включается.

Поломка может быть вызвана техническим браком со стороны производителя. Однако, такая ситуация возникает крайне редко.

Чаще всего – это перегрев бытового рабочего фена, вызванный слабым воздушным потоком. Эту ситуацию следует детализировать:

• возможно, бытовой прибор так ведёт себя с момента покупки;
• или бытовой аппарат сначала работал стабильно, а спустя некоторое время начал греться и самопроизвольно выключаться.

К любой, из вышеперечисленных причин, можно «подобрать ключик».

Только что купленный фен начал перегреваться.

Уменьшился исходящий поток воздуха: лопасти фена для волос работают в заданном режиме, а воздуха поступает меньше. Причиной может послужить засорение решётки фильтра или загрязнение самого фильтрующего элемента. Вопрос можно решить буквально за 10-15 минут. Необходимо почистить фен, придерживаясь инструкции производителя.

Фото: Регулярное удаление волос и посторонних предметов с лопастей фена позволяет вентилятору работать в запланированном режиме без перегрева.

Ещё одна возможная проблема: засорение бытового устройства мелкими посторонними предметами и/или волосами. На лопасти оказывается дополнительная нагрузка, с которой они либо не могут справиться, либо справляются с большим напряжением (крутятся медленнее). Что делать? В этом случае не стоит разбирать прибор и пытаться заниматься самостоятельным «техническим лечением». Доверьте ремонт специалистам сервисного центра.

Наиболее запутанная ситуация с начинкой бытового прибора, с которой могут справиться только мастера.

Фен может перегреваться и отключаться когда ему не хватает мощности. Если силовой агрегат прибора маломощный, а вы сушите длинные волосы, то процедура сушки занимает много времени. Мотор не сплавляется, работая постоянно в усиленном режиме.

Электрическая схема строительного фена

Рассмотрим электрическую схему \рис.1\  строительного фена:

рис.1

Одна диагональ  диодного моста — подключается к внешнему источнику переменного напряжения 220В.

 Другая диагональ диодного моста соединена с электродвигателем.

Электрическая схема состоит из следующих элементов:

• тумблера, осуществляющим режим температуры управления — К1;
• тумблера, осуществляющим скорость вращения ротора электродвигателя \управление скоростью обдува\ — К2;
• тумблера отключения ТЭНов — К3;
• электродвигателя \вентилятора\ — М;
• конденсатора — С;
•  ТЭНов — R\ТЭН\;
• диодов — VD1, VD2.

Через диодную мостовую схему  \одной диагонали моста\  выпрямленный ток двух потенциалов \+,-\ поступает на электродвигатель.  При переходе от анода к катоду — ток протекает при положительном полупериоде синусоидального напряжения.

Два конденсатора соединенных в электрической схеме параллельно, — служат дополнительными сглаживающими фильтрами.

Скорость обдува происходит за счет изменчивости сопротивления в электрической цепи, то есть,  при переключении тумблера скорости на наибольшее значение сопротивления, — скорость вращения ротора электродвигателя уменьшается \в связи с падением напряжения\.

Количество ТЭНов  \нагревателей\ в данной схеме — четыре.  Температурный режим строительного фена осуществляется тумблером температурного управления.

ТЕНы в электрической цепи имеют разное сопротивление, — соответственно, температура нагрева при переключении из одного участка электрической цепи на другой — нагрев  ТЭНов будет соответствовать своему значению сопротивления.

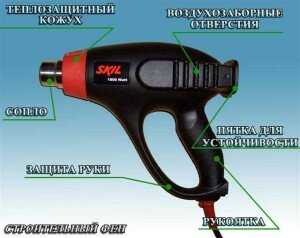

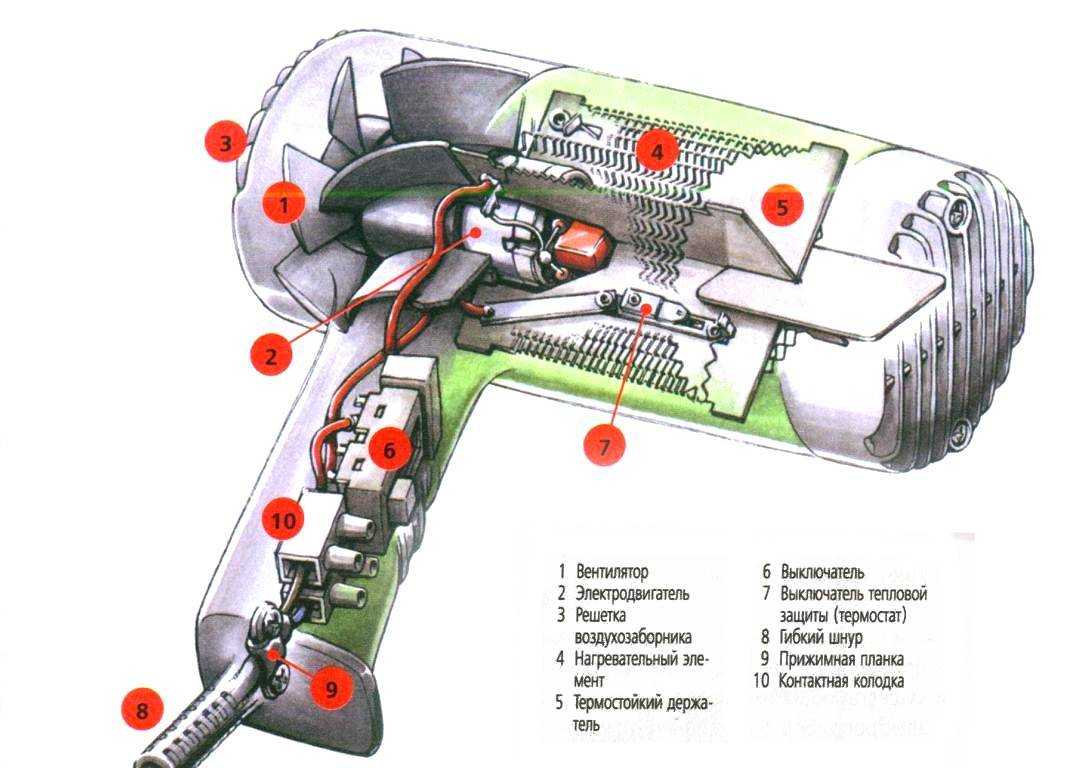

Общий внешний вид строительного фена с его названиями отдельных деталей, — показан на рис.2

рис.2

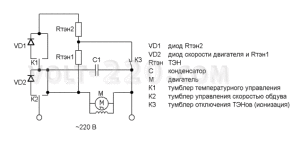

Следующая  электрическая  схема строительного фена \рис.3\,  — сопоставима с электрической схемой рис.1

В данной электрической схеме отсутствует диодный мост.  Управление скоростью обдува и управление температурным режимом, — происходит при переключении из одного участка электрической цепи на другой, а именно:

• при переключении на участок электрической цепи — состоящей из диода;
• при переключении на участок электрической цепи — не имеющей диод.

При протекании тока в  переходе  анод — катод диода VD1, имеющим свое сопротивление,  —  ТЭН2 будет нагреваться соответственно двум значениям сопротивлений:

• сопротивления при переходе анод — катод диода VD1;
• сопротивлении ТЭНа \ТЭН2\.

При протекании тока в переходе анод — катод диода VD2,  напряжение подаваемое на электродвигатель и ТЭН1, —  будет принимать наименьшее значение.

Соответственно, скорость вращения ротора электродвигателя и температура нагрева ТЭНа  для данного участка электрической цепи, — будет соответствовать прямому переходу тока диода VD2.      Нагрев  ТЭНа \ТЭН1\ для данного участка,  так же зависит от своего внутреннего сопротивления, то есть учитывается сопротивление ТЭНа.

рис.3

Какие могут возникнуть поломки?

Проблемы с кнопками и переключателями

Кнопки фена заедают из-за того, что на переключателе появляются нагар, окись. Эти дефекты не позволяют пройти электрическому току по контактам. Для выявления неисправности переключателя и кнопки пользуются мультиметром.

Для этого в режиме прозвона нужно коснуться щупами выводов кнопки. Если прибор отключён, то он не должен издавать никаких посторонних шумов. Особенно подозрительны посвистывания. При включении первого — второго режимов в исправном состоянии переключателей должен издаваться еле слышный звук. В этом кроется причина: неисправны другие узлы в системе.

Разобрав фен, нужно прочистить все соединительные контакты, которые на поверхности имеют ржавчину или иные попавшие извне элементы. Иногда достаточно заменить переключатели на новые, чтобы устройство исправно заработало.

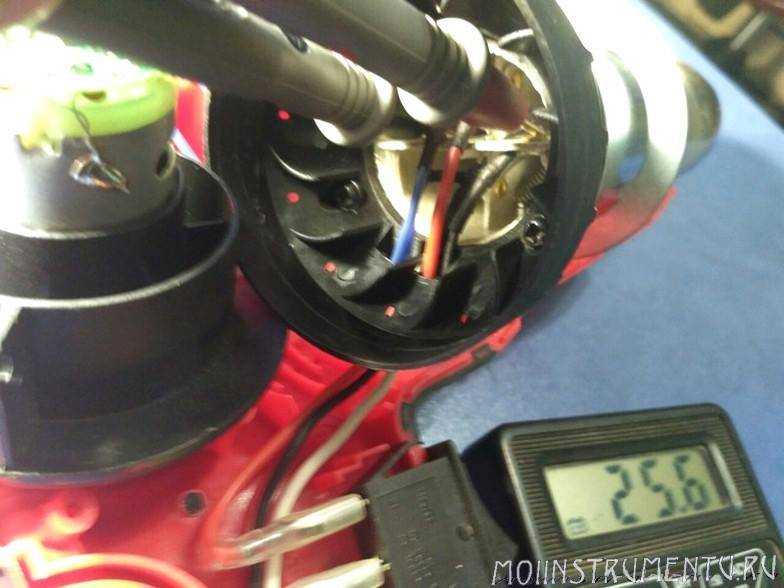

Неисправность сетевого провода

Визуально обнаружить неисправность сетевого провода невозможно. Происходит повреждение жил внутри изоляции, которые снаружи совсем не видны. Повреждение провода возникает как по механическим причинам, например, передавливание провода дверью, так и из-за долгой эксплуатации прибора на максимальной мощности. Жила перегревается, перегорает, медный материал в результате этого становится хрупким, ломким.

Мультиметром можно диагностировать поломку этой части, следуя инструкции:

1. разбирается фен;
2. включается на мультиметре режим прозвона;
3. к контакту вилки подключается один щуп от мультиметра;
4. второй щуп поочерёдно прикладывают к контактам на клеммной колодке;
5. если какой-то из контактов подаёт сигнал при такой манипуляции, значит, одна из жил ещё рабочая, а проблема заключается в другой жиле;
6. подключается щуп на второй контакт вилки, и процедура продолжается;
7. мультиметр должен издать звук при прикосновении ко второй клеммной колодке.

Внимание

Слабый контакт в проводе может также влиять на неисправность фена. Самовыключение прибора при этом происходит регулярно. Перебои в работе можно исправить путём замены сетевого провода.

Неисправность коллекторного двигателя

Чтобы уточнить проблему с коллекторным двигателем, необходимо применить мультиметр. Выполняют им прозвон, а затем подключают к источнику постоянного напряжения необходимой величины. Плату с диодным мостом отсоединяют, если нет источника переменного напряжения необходимой величины.

Чтобы осуществить прозвон электромотора мультиметром, необходимо к щупам подвести выводные контакты устройства. Появившееся сопротивление — сигнал, что обмотка не повреждена. Двигатель неисправен, когда издаются нехарактерные звуки. В данном случае можно услышать пощёлкивание или скрежет.

Нужно разобрать устройство, вытащить двигатель. Починить его можно путём прочистки соединительных деталей. От долгой работы пружины двигателя могут засоряться. Но проблема может состоять и в другом. Движок может быть выпущен производителем с браком, который никак невозможно исправить подручными средствами. Необходимо поменять коллекторный двигатель на более надёжный.

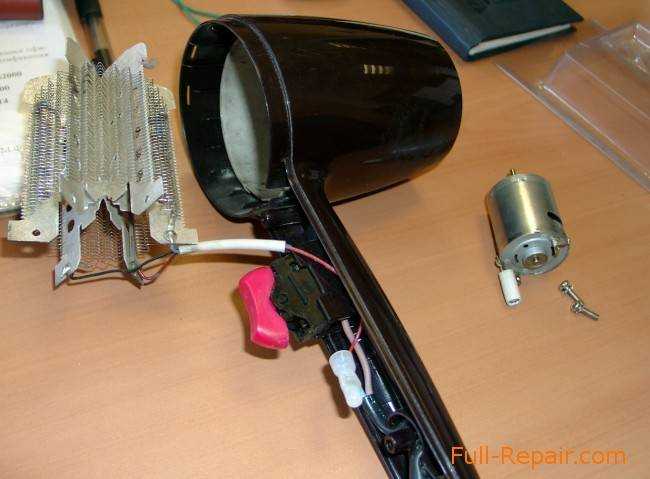

Перегорела плата и спираль

Диагностику неисправности спирали и платы выполняют по следующей схеме:

1. извлекается нагревательный элемент из металлической колбы;
2. осматриваются провода на наличие подключения их к контактам спирали ТЭНа;
3. на этом этапе уже можно увидеть возможную поломку: окисление контактов или отсоединение одного из проводов;
4. в режиме измерения сопротивления включается мультиметр, подключается к контактам спирали;
5. нарушение целостности нихромовой нити определяется нулевым значением прибора: спирали должны показывать сопротивление.

Внимание

В результате эксплуатации электрофена нихромовая нить теряет свои первоначальные характеристики, не имеет присущих ей свойств. Она становится хрупкой, выводит из строя многие составные элементы прибора — первыми перегорают плата и спираль.

Если спираль имеет обрыв и повреждения в разных местах, то её нужно заменить на новую. Простой обрыв можно устранить путём соединения двух частей спирали. Для этого потребуется воспользоваться маленькими болтиками и гайками.

Неполадки с платой зависят от используемой модели этого элемента. Устаревшие модели содержат только одну плату – выпрямительный диодный мост. Его можно исправить простым паяльником. Если строительный фен снабжён инверторной платой, то, осмотрев, можно обнаружить неисправность. Перегоревшие детали имеют потемневший окрас. Паяльником удаляется весь ненужный налёт.

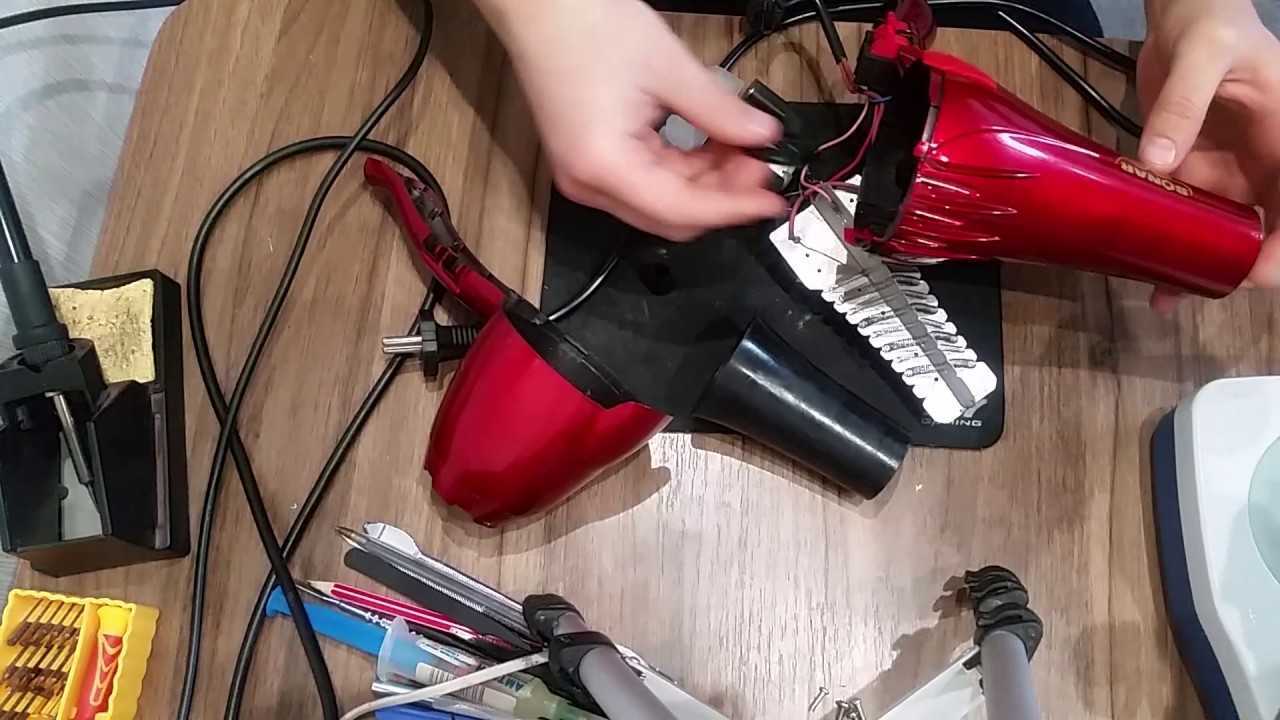

Алгоритм демонтажа и поиска неисправностей

Ремонт фена любой сложности начинается с визуального осмотра изделия — здесь нет особой разницы, делает это специалист или пользователь, который отважился все сделать своими руками. Расскажем поэтапно, как следует проводить диагностику изделия.

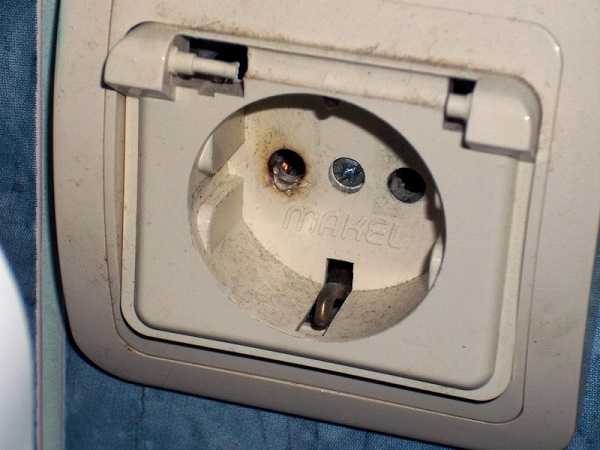

Розетка

Вначале следует внимательно осмотреть розетку на предмет подгорания контактов или их разболтанность. При обнаружении неисправностей, контакты зачистить или подтянуть, вилка должна входить в них с некоторым усилием и не болтаться при этом.

Силовой провод

Осматривать его надо с места входа в рукоять изделия: здесь расположена колодка контактов, а потом осмотр продолжается до самой вилки — искать надо повреждения изоляции, внутренних пригаров и излом.

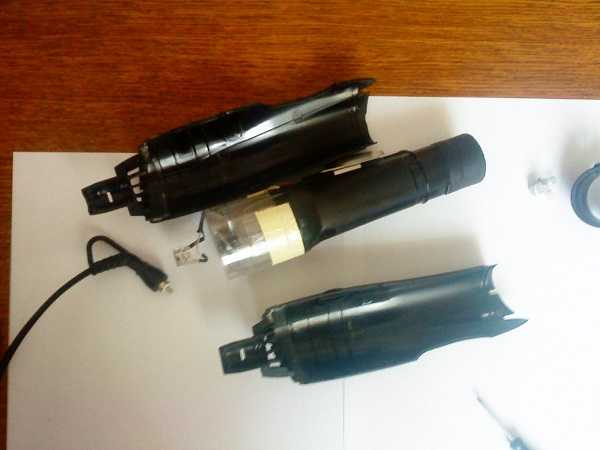

Корпус

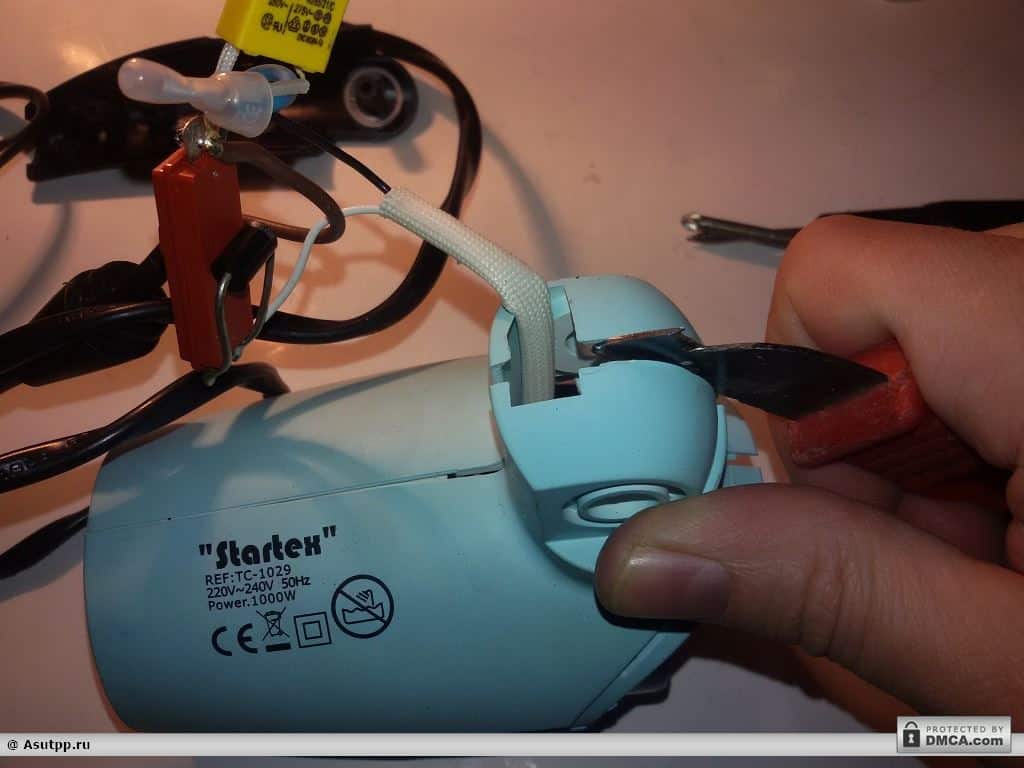

Как правило, разборка фена начинается с демонтажа корпуса, который состоит из двух половинок, соединяющихся винтами, а в передней части у сопла специальными защелками

Эти защелки можно сломать, поэтому действовать надо осторожно, кроме этого, существуют скрытые винты, которые закрывают наклейки, пластмассовые вставки и съемные крышки

Модели фенов Rowenta довольно похожи по внешнему виду, например, модель Rowenta Pro 2300 разбирается аналогично другим стандартным фенам, а вот фены-расчески разбираются немного по-другому — у них есть свои конструктивные особенности. Это надо учитывать, когда вы собрались отремонтировать изделие самостоятельно — надо внимательно прочитать инструкцию и посмотреть видео по разборке именно вашей модели.

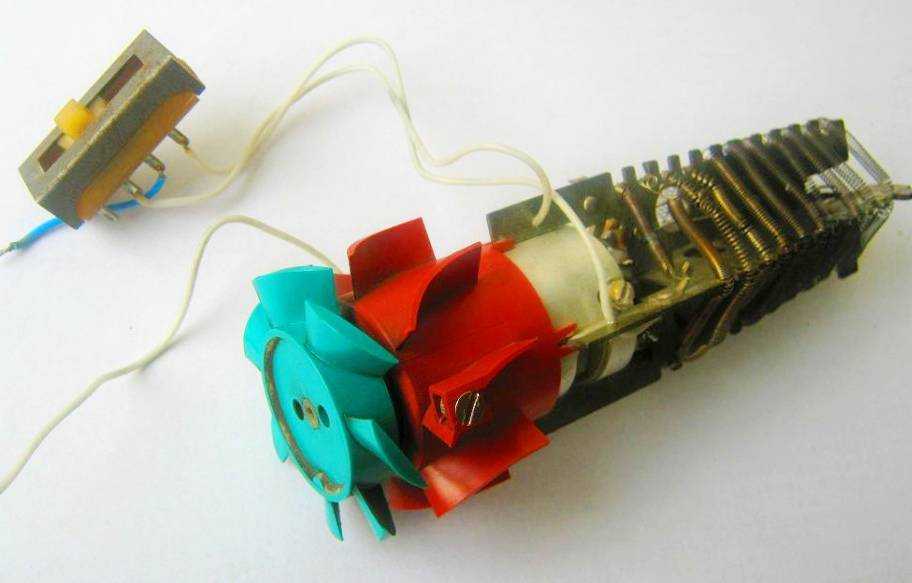

Вентилятор

Перед ним ставят защитную решетку и фильтр, который препятствует попаданию внутрь волос и пыли. Довольно часто она забивается, и ее надо прочищать при помощи небольшой кисточки. В бюджетных вариантах стоит только решетка, поэтому вентилятор может снизить свои обороты из-за присутствия на валу волос и пыли

Лопасти устройства очищают с помощью старой зубной щетки, а с вала надо осторожно снять пропеллер и удалить намотанные волосы

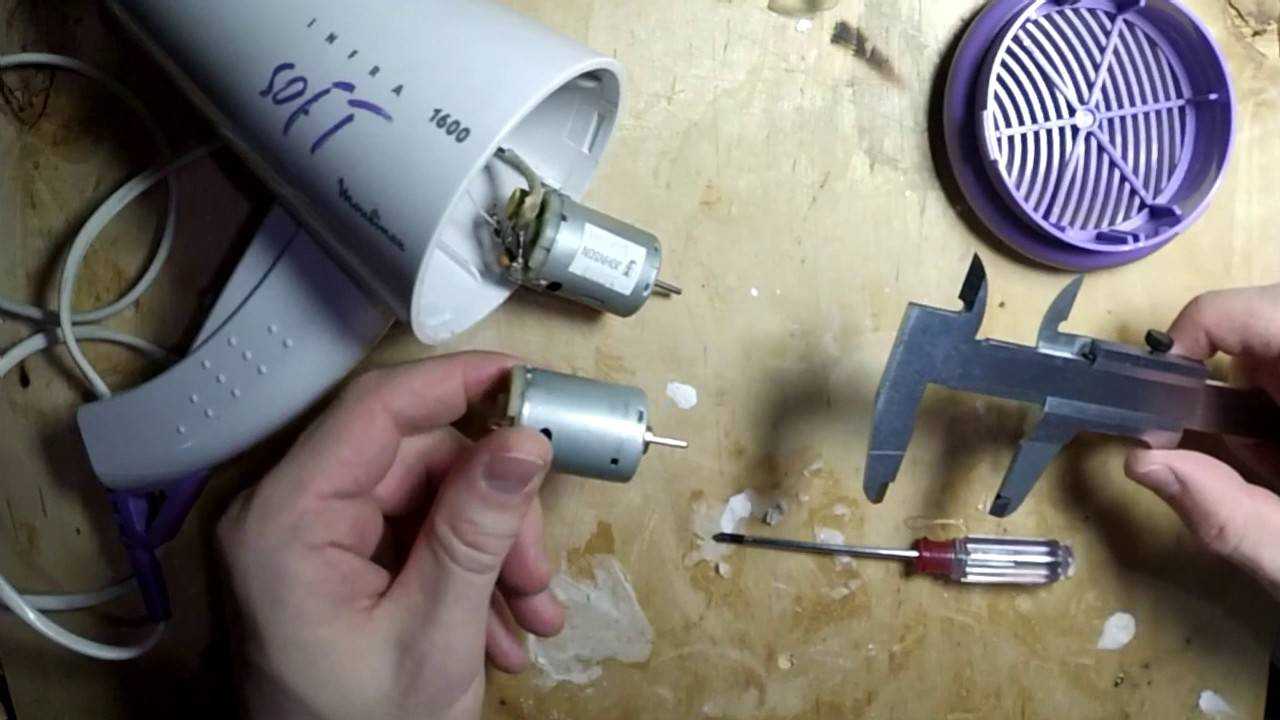

Электродвигатель

Если он некорректно работает, то и все устройство барахлит, что происходит при пробое обмотки или перегорании диодного моста. В некоторых случаях виноваты щетки — произошла их предельная выработка.

Ось движка должна вращаться без биения и в свободном режиме, после любого ремонта все трущиеся части надо смазывать, а проблемные места подгонять вручную.

Спираль

Многие модели имеют несколько спиралей, с помощью которых осуществляется работа разных режимов нагревания воздушного потока. Целостность их восстанавливается пайкой, а все дефекты легко обнаружить визуально. Иногда спирали следует сменить на аналогичные изделия из нихромовой нити с идентичными параметрами.

Микросхемы

Разберем типичные виды неисправности:

• основа из гетинакса может потрескаться, при этом дорожка из олова разрывается, ремонт производится по следующей технологии — поврежденные участки залудить, покрыть припоем;
• конденсаторы раздуваются — их выпаивают и устанавливают новые;
• неисправные резисторы сразу же темнеют — их необходимо менять.

Мы кратко постарались разъяснить, как можно разобрать некоторые модели фена от немецкой компании Rowenta, но хотим предупредить, что ремонт этих изделий отличается сложностью для непосвященных пользователей. Внутри таятся такие доработки, как регуляторы плавного действия типа кнопки Care, что в переводе означает «Уход»; спирали делаются из специальных сплавов, обрыв их трудно соединить надежно в домашней обстановке. Кроме этого, производители вставляют специальные ионизаторы воздушного потока и прочие новшества.

Прежде чем начинать разборку фена, необходимо найти принципиальную электрическую схему изделия, если ее нет в прилагаемой инструкции, проконсультироваться со знакомыми специалистами. Помните — разобрать любой бытовой прибор гораздо проще, чем затем собрать и не нарушить при этом взаимодействие всех основных узлов и деталей.

https://youtube.com/watch?v=B4KNgtgBe3c

Наиболее частые поломки

К сожалению, строительные фены регулярно ломаются. Отчасти это связано с невысоким качеством изготовления (речь идет о недорогих бытовых моделях), отчасти — с несоблюдением режима работы. Прибору нужно давать отдыхать каждые 5-10 минут. Точные данные указываются в инструкции. Кроме того, перед завершением работы нужно немного дать поработать вентилятору на холодный обдув, без нагрева. Конечно, если модель оснащена такой функцией (например, BOSCH PHG 630 DCE).

Наиболее часто встречаются следующие виды неисправностей:

• перегорание ТЭНа (нагревательной спирали);
• разрыв провода в кабеле питания;
• выход симистора из строя;
• неисправность диода или конденсатора;
• неисправность выключателя.

Популярность самостоятельного ремонта различных бытовых приборов растет: пользователи стремятся сэкономить на вызове мастера из центра обслуживания. Особенно это правило касается мелкой бытовой техники. Действительно, устройство такой техники простое, но иногда могут возникнуть некоторые сложности. Как разобрать фен, например, Philips, когда нет никаких инструкций и рекомендаций? Мы постараемся подробно вам все рассказать.

Как и любой бытовой прибор, фен в одно, не совсем прекрасное утро, перестает работать. Причины отказа могут быть разные: механическое воздействие, связанное со случайным падением, или произошел внезапный скачок напряжения в сети при включении прибора. Чтобы точно узнать, что же произошло, нужна частичная или полная разборка фена Philips, которую можно сделать самостоятельно при определенных навыках и умении по ремонту электрических бытовых приборов.

Большинство моделей фенов от компании Филипс из Нидерландов раскрывается на две половинки, но для этого надо удалить пластиковое кольцо, которое удерживает обе части. Оно имеет четыре защелки, для того, чтобы их отжать, нужен плоский инструмент — плоская тонкая лопатка или острый прочный нож

Работать надо очень осторожно — пластик отличается хрупкостью, если сломать защелку, то на этом ремонт можно считать законченным, придется идти в магазин за новым феном

Модели Philips Salondry Control и Philips HP8656 из серииProCareIon отличаются только тем, что последняя — это щетка-фен, а принцип действия и конструкция у них практически одинаковая. Добавка Ion в конце названия означает, что у фена есть функция ионизации воздуха. Такая функция необходима для «усмирения» непослушных волос — отрицательно заряженные ионы (ion) препятствуют намагничиванию, укладка волоса происходит без проблем.

На внутренней поверхности кожуха этих моделей в передней части есть довольно маленькие, но мощные защелки. Чтобы их отжать, просуньте инструмент между кожухом и корпусом до образования между ними зазора и потяните сильно кожух. Теперь надо открутить все элементы крепления

— их всего восемь:2 в ручке, 3 находятся под съемной частью сопла и 3 держат верхнюю часть корпуса. Отвертку надо приготовить заранее, учитывая при этом, какого типа шлицы на винтах. Разборка фена Philips окончена.

В помощь пользователям будет вот такое видео о поэтапной разборке фена:
