Пошаговая проверка тэна в стиральной машине мультиметром

Как проверить ТЭН мультиметром

Обязательно все работы по выявлению неисправности необходимо проводить на отключенном от электропитания приборе. Невыполнение этого требования может привести к поражению электрическим током и повлечь получение травмы с нарушением здоровья. Для того чтобы прозвонить ТЭН на работоспособность, необходимо знать номинально значение электрического сопротивления (R) конкретного нагревателя. Его легко посчитать применяя элементарную формулу из закона Ома. Зная величину напряжения питания (U) и потребляемую прибором из сети мощность (P), по формуле R=U в квадрате/P. Например прибор питается от сети 220 В, мощность его равна 1,5 кВт (1500 Вт). Тогда сопротивление ТЭН равно  220 в квадрате деленное на 1500 и составляет 32,27 Ом. Для практического применения принимаем значение электрического сопротивления нагревательной спирали около 30-35 Ом.

Чтобы проверить ТЭН на целостность действуем в такой последовательности. Убедившись, что устройство отключено от питания разбираем его, для получения свободного доступа к выводам ТЭН, и отключаем их от остальной части прибора, предварительно промаркировав провода.

Установив на мультиметре необходимый диапазон измерений сопротивления, соединяем щупы с контактами нагревателя.

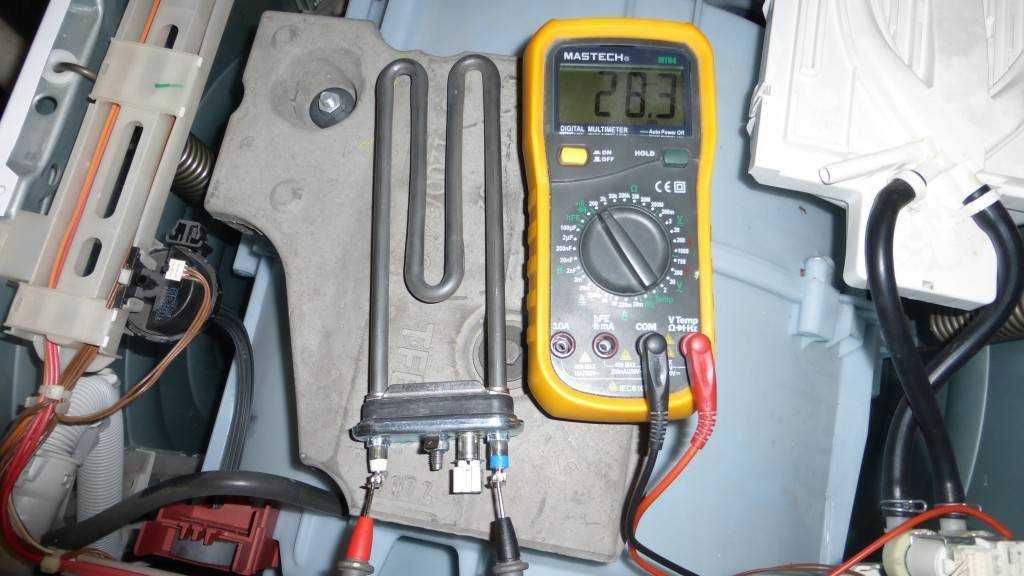

Показания тестера в районе расчетной цифры (30-35 Ом для приведенного примера) однозначно говорят об отсутствии обрыва или замыкания спирали. Если ТЭН многоконтактный нужно поочередно проверить целостность каждой части спирали, попарно касаясь всех выводов.

Далее нужно убедиться в том, что в процессе эксплуатации не нарушилась изоляция наполнителя трубки и померить ее на пробой. Для этого выбираем режим измерения сопротивления на максимально большом пределе. Установив один щуп на металлическом корпусе, вторым поочередно касаемся всех выводов нагревателя.

Как проверить термодатчик водонагревателя

В бойлере конструктивно предусмотрено наличие термореле, устройства отключающего водонагреватель, когда вода нагреется до нужной температуры. После того как вода немножко остынет, бойлер обеспечивает повторное включение на нагрев. Предварительно необходимо проверить ТЭН, убедившись в его исправности. Извлечь терморегулятор из корпуса бойлера, и отсоединить провода. Включив режим прозвонки или измерения минимального сопротивления, одним щупом мультиметра становимся на любую клемму, а вторым дотрагиваемся к оставшейся.

Для проверки работоспособности регулятора нужно к его контактам подсоединить мультиметр. Убедившись по прибору в наличии исправной цепи опустить стержень регулятора в емкость с очень горячей водой. Щелчок контактов и обрыв цепи по мультиметру укажут на срабатывание термодатчика. При извлечении из горячей воды  и остывании датчик должен щелкнуть еще раз и цепь восстановится, что однозначно укажет на исправность.

Водонагреватель питается от сети напряжением 220 В, поэтому, как и при проверке трубки ТЭНа, необходимо проверить датчик на пробой. Для этого проверяем отсутствие контакта любых клемм с металлическими элементами крепления датчика к корпусу.

Как проверить ТЭН стиральной машинки

Проверить ТЭН и термодатчик стиральной машины можно используя уже описанные способы электрической проверки, не забывая об обязательном отключении от сети напряжения 220 В.

Сняв стенку машинки, за которой находится нагреватель, отсоединяем провода и при необходимости извлекаем его из корпуса. Чтобы не перепутать провода предварительно промаркируйте или сфотографируйте их первоначальное расположение. Затем нужно прозвонить ТЭН стиральной машины на целостность спирали и отсутствие пробоя используя соответствующие режимы измерения..

Методы проверки других приборов

Проверка других устройств, использующих ТЭН, не имеет принципиальных отличий в методах и способах применяемых при их ремонте.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Как проверить ТЭН стиральной машины

Проверить мультиметром стиральную машину на предмет неисправности электрического нагревателя не составит большого труда. Современные модели бытовых приборов обязательно оповестят о неполадки специальным звуковым сигналом, с указанием на дисплее устройства кода ошибки.

Расшифровка закодированной информации осуществляется при помощи инструкции к стиральной машине, в которой описываются наиболее распространённые неполадки данного устройства.

Если код ошибки указывает, что ТЭН устройства неисправен, то для того чтобы осуществить замену данного устройства, а также чтобы убедиться в отсутствии ошибки самодиагностики устройства, следует осуществить демонтаж нагревательного элемента. Работы должны производиться в такой последовательности:

• Обесточить электрическое устройство.
• Демонтировать заднюю защитную крышку устройства.
• Отсоединить провода, к которым подключён ТЭН.
• Открутить болты, с помощью которых ТЭН крепится к корпусу стиральной машины и аккуратно извлечь нагревательный элемент.

Проверка ТЭНа производится в такой последовательности:

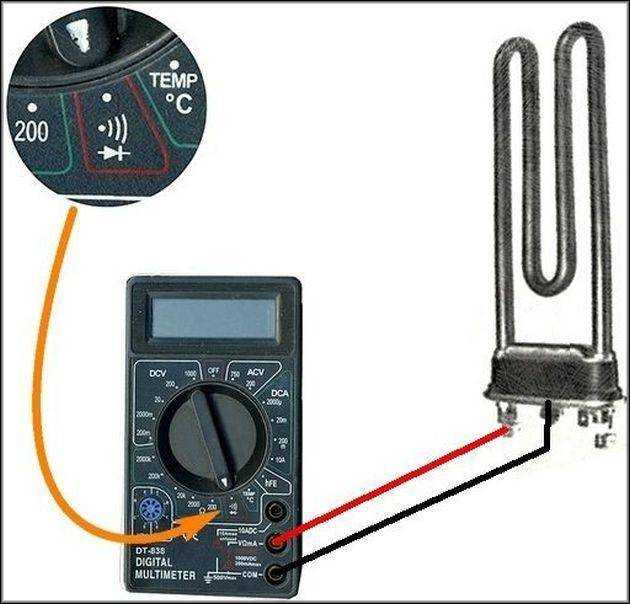

• Включить измерительный прибор, и перевести его в режим измерения сопротивления.
• Соединить один щуп мультиметра с резьбовой клеммой с одной стороны ТЭНа, а другой щуп подключить ко второй клемме нагревательного элемента.

Если спираль, находящаяся внутри оболочки цела, то на дисплее мультиметра высветится значение от 10 до 100. Если ТЭН неисправен, то никаких значений измерительный прибор не покажет. Если мультиметр оснащён звуковым оповещателем, то высокочастотный сигнал оповестит о исправности ТЭНа. Отсутствие сигнала укажет на необходимость замены нагревательного элемента.

Если спираль находится в исправном состоянии, то нелишним будет проверить утечку электрического тока на корпус ТЭНа. Чтобы проверить ТЭН на пробой, необходимо перевести мультиметр в режим измерения сопротивления до 10 кОм и один щуп подключить к корпусу нагревательного элемента, а другой к одной из основных клемм.

Показания на дисплее мультиметра должны отсутствовать. Если используется стрелочный прибор, то стрелка должна оставаться неподвижной.

Если ТЭН необходимо проверить на стиральных машинах произведённых в советское время, то весь процесс осуществляется аналогичным образом, а поводом для начала проверки является отсутствие нагрева воды в устройстве.

Как проверить ТЭН?

ТЭН состоит одной или нескольких спиралей, обладающих высоким омическим сопротивлением, помещенной внутрь металлической трубки. Для проверки ТЭНа выполняется замер сопротивления устройства.

Перед выполнением проверки необходимо выполнить расчет сопротивления элемента. Для этого определяется мощность прибора она указана на корпусе нагревателя.

Сопротивление определяется как R=U2/P.

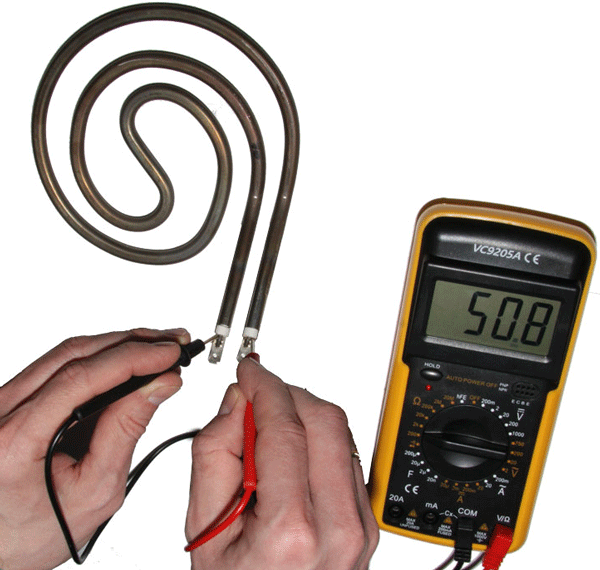

Как проверить ТЭН мультиметром

Рис: показание мультиметра «1» ТЭН в обрыве

Перед началом проверки питающие концы должны быть откинуты от нагревательного элемента.

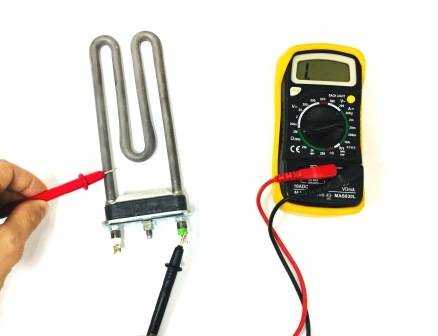

1. Переключатель мультиметра переводится в диапазон измеряемого сопротивления.
2. Щупами прибора необходимо коснуться контактов ТЭНа, если нагреватель в исправном состоянии, на табло прибора будет показано сопротивление близкое по значению к расчетному.
3. Если на табло «0», внутри ТЭНа короткое замыкание.
4. В случае если на табло «1» обрыв спирали ТЭНа, если нагревательный элемент замерить стрелочным тестером он покажет «бесконечность».
5. После проверки ТЭНа на целостность необходимо проверить его на замыкание «на Землю» или по-другому на электрический пробой, на корпус.

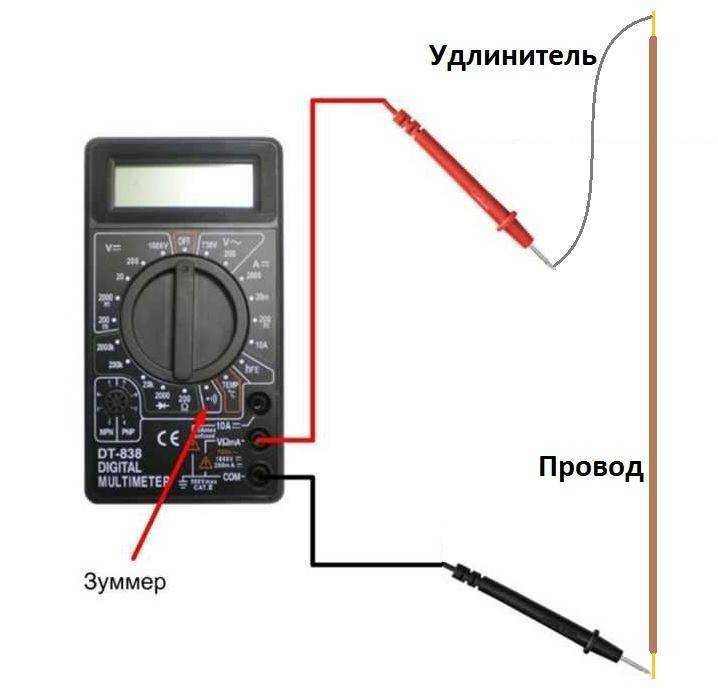

Переключатель мультиметра ставится на прозвонку «зуммер», щупом прибора поочередно касаемся выводов ТЭН, «зуммер» должен молчать, если прибор запищал, нагревательный элемент замыкает на корпус.

Как проверить ТЭН водонагревателя

Рис: ТЭН рабочий

• Токоподводящие провода необходимо отсоединить от ТЭНа водонагревателя.
• Переключатель мультиметра ставится в диапазон измерения сопротивления. Измерение сопротивления зависит от мощности и рабочего потребляемого тока нагревателя.
• Чем выше показания мощности нагревательного элемента, тем выше потребляемый рабочий ток и меньше значение сопротивления. значение мощности ТЭНа будет в пределах 20…60 Ом.
• Аналогично измеряется значение сопротивления терморегулятора. Кроме того, в конструкции термостата предусмотрено наличие тепловой защиты, при перегреве элемента происходит выбивание устройства из сети.
• В том случае если мультиметр показывает «обрыв», то на табло прибора в левой его части будет показана «1» не нужно спешить с выводом, нужно нажать на кнопку (блинкер) предохранительного устройства, термостат вернется в свое рабочее состояние и только тогда нужно продолжить измерение.
• Измерение сопротивления ТЭНа водонагревателя можно проводить в нескольких диапазонах, поочередно переводя переключатель прибора, нужно только помнить, что чем выше значение сопротивления, например, 2000к тем чувствительнее реагирует прибор, нельзя касаться щупов мультиметра руками, он покажет сопротивление человеческого тела.
• Ориентировочно мультиметр должен показывать при рабочем состояние элемента 0,37 или 0,71 Ом, сдвоенный ТЭН на одном фланце.

Как проверить ТЭН стиральной машины

Рис: заднее расположение ТЭНа в стиральной машине

Проверка рабочего состояния ТЭНа стиральной машины выполняется несколькими способами.

1. Визуальный – когда очень не хочется разбирать стиральную машину, при включении машины на максимальный температурный режим, надо посмотреть рабочее состояние электросчетчика, увеличение скорости подсчета ваших кВт, означает целостное состояние нагревательного элемента.
2. Но, вполне возможно, что ТЭН целый, а не работает управление включения нагревателя, в этом случае необходимо вскрыть стиральную машину и проверить нагреватель на целостность.

Обычно ТЭН расположен снизу под баком машины, за ее задней крышкой, в некоторых моделях ТЭН может находиться за передней панелью, чтобы до него добраться необходимо снять резиновую манжету с люка машины. Если машина с вертикальной установкой барабана, то ТЭН может устанавливаться за одной из боковых стенок корпуса.

Нагреватель представляет собой овальный фланец с тремя выводами крайние это фаза и нулевой вывод в центре – заземление от него отходит заземляющий желтый с зеленой полосой провод.

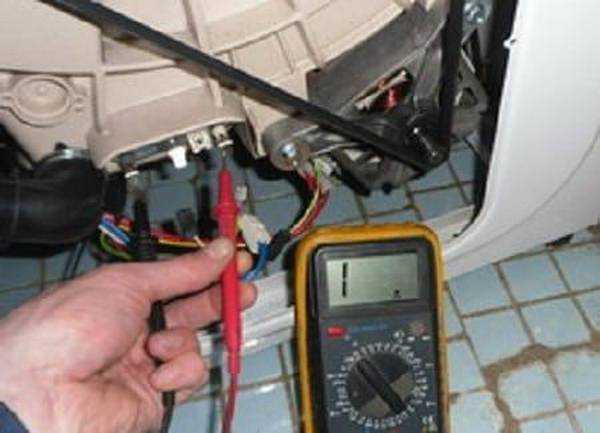

От контактов ТЭНа отсоединяются провода, нагреватель замеряется мультиметром в режиме измерения сопротивления, если нагревательный элемент в рабочем состоянии, то прибор покажет ориентировочно 25 – 60 Ом.

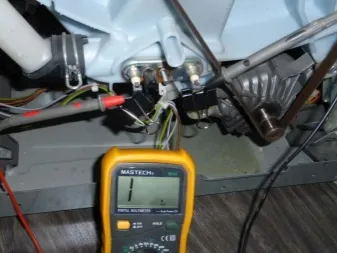

Если в левой части табло прибора показана «1» ТЭН неисправен и находится в «обрыве». Если ТЭН целый проверяем его на «утечку» переключатель прибора ставиться в диапазон мОм и заменяется сопротивление между корпусом ТЭНа и его выводами.

Проверка утечки тока ТЭН

Первый шаг в устранении неполадок — поиск сбоя в электропитании. Обычно в таком случае сразу после подключения к сети срабатывает автоматический выключатель остаточного тока или дифференциальный выключатель, и линия отключается. Поиск утечки осуществляется следующим образом:

1. 1,

2. 1. Отсоедините нагреватель от источника питания,

3. включите мультиметр и подключите датчик к клеммам «COM» и «VMa»,

4. сначала подключите один контакт к корпусу устройства, а затем другой контакт,

5. возможные результаты:

— Сигнал есть, показания близки к «0» — неисправен нагревательный элемент,

— Нет сигнала, «1» на дисплее — утечки нет,

К сожалению, не всегда удается обнаружить неисправность таким способом. Очень часто его можно обнаружить только с помощью специального испытательного прибора — мегаметра, который проверяет цепи высоким напряжением. Небольшие повреждения изоляции обнаруживаются только таким образом. Мультиметр обнаруживает только очевидные неисправности, например, когда фазный провод касается нулевого провода.

Часто утечку можно обнаружить путем измерения включенного нагревателя. Однако я рекомендую это делать только в том случае, если вы на 100 % уверены в своих навыках работы с электричеством.

Если вы обнаружили утечку, соединение между одним из контактов и корпусом, следует искать неисправность. Я предлагаю отсоединить силовые кабели от нагревателя и провести измерения без них. Тогда вы узнаете, где находится неисправность — в нагревательном элементе или в других элементах цепи.

Если проблема не обнаружена, продолжите диагностику:

Какие бывают неисправности ТЭНов

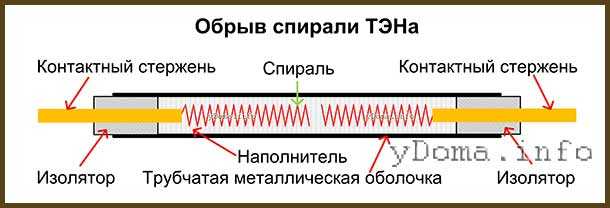

Наиболее часто ТЭНы отказывают из-за обрыва нити нихромовой спирали, который происходит по причине расплавления нихромовой нити из-за ее перегрева. Перегрев случается если на ТЭНе образовался толстый слой накипи или ТЭН, предназначенный для работы в жидкой среде, включен без нее. Перегореть спираль может из-за исходного низкого качества ТЭНа.

Спираль по центру трубки ТЭНа удерживается за счет плотного ее наполнения песком. Если при засыпке песка его плохо уплотнили или спираль сместилась от центра к стенке трубки, то со временем от вибрации спираль может переместиться и прикоснуться к внутренней поверхности трубки.

Если спираль прикоснется только в одной точке, то при отсутствии подключения заземляющего провода УЗО в квартирной электропроводке работоспособность ТЭН не потеряет и электрочайник или любой другой нагревательный прибор будет продолжать работать. Но при этом возникает вероятность попадания фазы на корпус изделия и если он металлический, то и вероятность поражения током человека при прикосновении к корпусу.

В случае если электроприбор заземлен, то в результате укорочения спирали выделяемая мощность существенно возрастет и если не сработает автомат защиты, спираль расплавится и ТЭН выйдет из строя окончательно.

Если спираль прикоснется к трубке одновременно в двух и более местах, как на фотографии, то при отсутствии заземления и УЗО, если не успеет сработать автоматический выключатель, спираль сразу же перегорит.

Таким образом, ТЭНы могут иметь одну из двух неисправностей – обрыв нихромовой спирали или короткое замыкание ее на металлическую трубчатую оболочку. Любой из этих отказов устранить невозможно и ТЭН подлежит замене.

В современных электрочайниках, мультиварках и утюгах ТЭН приваривают к корпусу изделия и при выходе ТЭНа из строя приходится покупать новый электроприбор.

Причины отгорания ТЭНа

• Машинка случайно могла запустить подогрев кипятильника без воды. Но такие сбои – редкость, происходят они после долгих лет безотказной эксплуатации, когда программная часть отказывает всё чаще. Такое состояние, если ТЭН раскалился «насухую», чревато как его взрывом, так и пожаром – избыточный жар может нагреть барабан и другие, окружающие кипятильник детали и узлы машинки. Случаев самовозгорания неправильно работающей стиральной машины от перекалённого ТЭНа почти нет.
• При пробое ТЭНа спираль касается кожуха нагревателя в двух местах, и её электрическая длина стала короче. Перекалённый ТЭН перегрузит сеть, скажем, как 4-киловаттная спираль, раскалится до ярко-оранжевого цвета. То, что осталось от спирали, быстро сгорит – нихром расплавляется при +1400 градусах.
• Машину постоянно «гоняли» на предельной температуре стирки. Спираль от этого быстрее изнашивается.
• СМА как-либо использовали не по назначению – например, чтобы быстро нагреть 2… 3 ведра воды (сколько помещается в барабан). Сливной шланг при этом выводился в бак для горячей воды.

Как снять?

Снимать полностью кипятильник не обязательно, если он не нуждается в замене. Зачастую бывает, что проблема не в нём, но проверить его всё же надо. Отсоедините провода с токоведущих контактов, уходящих вглубь кипятильника. Не забудьте их расположение – перед отключением лучше сделать один или несколько фотоснимков на смартфон.

Как прозвонить?

Для проверки годности электроспирали в кипятильнике прозвоните электрическую цепь, приложив щупы к контактам. В норме сопротивление покажет 20–50 Ом. Если показания стремятся к бесконечности либо больше 100 Ом, кипятильник считается неисправным. Бесконечное сопротивление однозначно укажет на обрыв.

Принцип работы

Нагревательный элемент представляет собой устройство в виде удлиненного электронагревательного стержня, который преобразует электричество в тепловую энергию. Внутри него находится катушка электрического тепла и высокого сопротивления. Катушка изготовлена из термоэлектрического сплава и нагревается под действием электрического тока, но не плавится.

Нагревательный элемент работает по простому принципу. Когда устройство подключено к электрическому току, катушка нагревается и передает энергию теплопроводнику и внешнему корпусу. Затем тепло передается воде, и ее температура повышается.

Варианты диагностики

Существует несколько способов проверки детали. Самым простым считается визуальный осмотр. Деталь извлекают, проверяют наличие накипи или механических повреждений. Налет растворяют уксусом или лимонной кислотой. Трубку выдерживают в составе 5-6 часов.

Мегаомметром

Способ применяют для обнаружения мелких повреждений изоляции. Флажок тестера устанавливают на отметку 50 В. Один щуп подключают к контакту спирали, второй — к корпусу бойлера.

Проверка тестером

Прибор снабжен регулятором, вращающимся на 360°. Его устанавливают на отметку 200 Ом. После этого щупы прибора подключают к контактам ТЭНа. Если на экране появляются 0, 1 или знак бесконечности, спираль неисправна. После этого выполняют проверку на пробой корпуса. Тестер переводят в режим просмотра зуммера. Один щуп подключают к трубчатому нагревателю, второй — к корпусу или заземляющей клемме. Если мультиметр начинает подавать звуковые сигналы, прикасаться к бойлеру до отключения от сети нельзя.

Контрольной лампочкой

Это устройство электрики используют при отсутствии тестера. К одному из контактов подключают ноль от сети, ко второму — пропущенную через лампу фазу. Если индикатор загорелся, нагревательная трубка исправна, заменять ее не нужно.

Авометром

Проверка этим прибором помогает убедиться в исправности ТЭНа. Для этого выполняют следующие действия:

1. Отключают бойлер от электросети. Демонтируют защитную крышку.
2. Отключают идущие к ТЭНу провода. Подсоединяют клеммы нагревателя к авометру, снимают показания, сравнивают их с параметрами в техническом паспорте.

С помощью светодиода, батарейки или источника питания

При отсутствии тестера можно использовать севший аккумулятор «Крона» и имеющийся в любом бытовом приборе индикатор. Светодиод последовательно подключают к батарейке и ТЭНу. Нагреватель имеет сопротивление, поэтому включать в цепь резистор необязательно. Если светодиод загорается, спираль исправна. Чтобы проверить сопротивление изоляции, отключают собранную схему от контактов ТЭНа, прикладывают ее к трубке элемента. Светодиод не должен загораться. Батарейку в схеме можно заменить зарядным устройством от ноутбука или сотового телефона.

Индикатор фазы

При наличии такого инструмента можно проверить работоспособность ТЭНа. Сопротивление изолирующего наполнителя будет измерено с большей точностью. Для проверки выполняют такие действия:

1. Находят фазу в розетке. Чаще всего она расположена справа.
2. Соединяют один из контактов нагревателя с фазным выводом, используя отрезок кабеля. Жалом индикатора прикасаются к противоположному стержню ТЭНа. При этом должна загореться лампа. Если она не светится, спираль оборвана.
3. Касаются жалом колбы элемента. Лампа гореть не должна. Свечение индикатора свидетельствует о соприкосновении спирали с трубкой.

С применением контрольки электрика

Проверить ТЭН этим способом может каждый. Для этого любую лампу последовательно соединяют с нагревателем и бытовой электросетью. Проверку выполняют так:

1. Подключают кабель с вилкой к одному из контактов патрона лампы. Ко второму выводу подсоединяют другой отрезок провода.
2. Вкручивают в патрон лампу, работающую от сети 220 В. Свободный кабель патрона подсоединяют к оставшемуся контакту ТЭНа. Вилку вводят в розетку. Если спираль исправна, лампа загорается. Когда этого не происходит, нагреватель неисправен.
3. Вынимают вилку, правый вывод патрона подключают к колбе ТЭНа. Вставляют штепсель в розетку. Если лампа не горит, между изоляцией и колбой присутствует сопротивление, деталь исправна.

Как определяется показатель сопротивления ТЭНа

Для проверки элемента мало знать, как и какими приборами это выполняется. Необходимо владеть информацией о значении его сопротивления. Для начала рекомендуется вычислить данную величину. Для этого понадобятся следующие сведения:

1. Напряжение, подающееся на водонагревательный элемент. Как правило, данный показатель (U) равняется 220 В. Такое напряжение присутствует в бытовой электрической сети наших квартир.
2. Показатель мощности нагревателя – Р. Определяется он легко, следует только посмотреть инструкцию по эксплуатации. Второй вариант – мощность ТЭНа можно уточнить в интернете по модели машинки.

Имея все необходимые сведения, определяем сопротивление R, пользуясь специальной формулой R=U²/P. Полученный показатель сопротивления образуется в нагревателе во время работы. Если ТЭН исправен, то полученная формулой цифра появится на экране мультиметра.

Общие принципы проверки исправности ТЭНа с помощью мультиметра

Прозвонку ТЭНа мультиметром, независимо от типа оборудования, в котором он установлен, можно проводить после того , как будет рассчитано на нем сопротивление и мощность. Эти величины взаимосвязаны. Первый показатель определяют по паспортным данным оборудования. Его знать необходимо, чтобы правильно выставить диапазон тестирования по сопротивлению. После точного определения сопротивления ТЭНа, определяют его фактическую мощность и насколько она соответствует паспортным данным.

Проверка сопротивления ТЭН

Устанавливают мощность нагревателя. Ее можно посмотреть в паспорте оборудования. Напряжение для домашней сети обычно 220 В. После этого можно определить силу тока по простой формуле:

І=Р:U, А.

По Закону Ома можно найти сопротивление:

R=U/І, Ом.

Пример определения сопротивления для популярных по мощности ТЭНов. Для этого предварительно замерив сопротивление по мультиметру:

1000 Вт — 48.4 Ом;
1500 Вт — 32.27 Ом;
2000 Вт — 24.2 Ом;
2500 Вт — 19.36 Ом.

Как замерить мощность ТЭНа мультиметром

Далее измерив сопротивления на ТЭНах мультиметром можно определить фактическую мощность, сопоставить ее с паспортными показателями и определив  возможность таких нагревателей обеспечить нужную температуру нагрева и возможную опасность перегрева спиралей.

Р=U2/R, Вт

Примеры расчета фактической мощности ТЭНа по измеренному сопротивлению мультиметром:
49 Ом, фактическая мощность 987 Вт, что ниже нормативной 1000 Вт, оборудование будет дольше нагревать среду;

25 Ом, фактическая мощность 1760 Вт против 1500 Вт, перегрев элемента на 17.3 %;
20 Ом, фактическая мощность 2200 Вт против 2000 Вт, перегрев элемента на 11.0 %;
15 Ом, фактическая мощность 2933 ВТ против 2500 Вт, перегрев элемента на 17.3 %

Стандартная проверка ТЭНа мультиметром

Для всех моделей нагревательного оборудования существует общая методика проверки ТЭНов мультиметром. Сюда входит обязательные мероприятия по технике безопасности при работе с электрооборудованием. Перед началом работ все бытовые устройства должны быть отключены от электросети с визуальным разрывом. Например, вилка питающего провода должна быть вынута из розетки.

Стандартная проверка больше всего применима, когда выполняется тестирование на исправность ТЭНа водонагревателя. При ее проведении потребуется отключить питающие проводники от разъемов ТЭНа.

После этого мультиметр включают в режиме омметра. Для мощности греющих узлов до 2.5 кВт достаточный предел 200 Ом. Далее щупами измерителя прикасаются к клеммам ТЭНа. По полученным данным анализируют состояние греющих элементов:

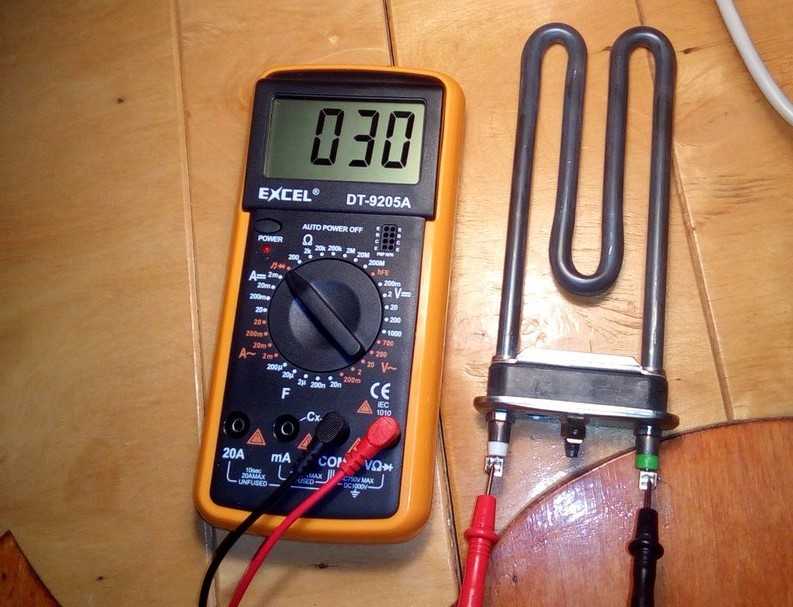

• сопротивление соответствует расчетному показателю — трубчатый элемент работоспособен;
• сопротивление равное 0 Ом — это внутреннее замыкание элемента, необходима замена;
• сопротивление 1 Ом, обрыв спиральной нити, необходима замена.

Пробой ТЭНа на корпус

Это явление относится к аварийному и создает опасность поражения электротоком человека, при касании его к корпусу, и даже при использовании горячей водой из бойлера и котла . Особенно опасно это явление, если поврежденное электрооборудование не имеет надежной линии заземления.

Для того, чтобы проверить исправность, мультиметр переводят в прозвоночный режим «зуммер». Первый щуп измерителя подключается к выводу ТЭНа, второй к корпусу. Допускается выполнять соединение его с заземляющей клеммой элемента.

При обнаружении пробоя будет звучать зуммер. Владельцу оборудования предстоит обязательная замена ТЭНа и контроль работоспособности защитного заземления.

Технология проверки ТЭНов мультиметром для различного нагревательного оборудования

При том, что существуют общие подходы для тестирования ТЭНов, во многих нагревательных устройствах существуют свои отличия, вызванные конструкцией и условиями работы.

Проверка без прибора

Как работает ТЭН? Он подогревает воду в каждой современной стиралке. Состоит из нагревающей спирали, покрытой специальным изолятором с теплопроводящими свойствами, заключенным в стальную трубку, – она предотвращает попадание внутрь влаги.

Интересно! Чтобы сделать СМ более компактными, изготовители уменьшают детали, в том числе и нагреватель. Чтобы сжать габариты, но при этом обеспечить большую площадь и объем нагрева, ТЭН изготавливается в виде скрученных U-образных дуг.

Мы поговорим о том, как проверить нагревательный элемент в стиральной машине, а именно:

• Как с помощью тестера проверить сопротивление ТЭНа.
• Как быстро и просто проверить пробой на корпус стиральной машины.
• Как самостоятельно проверить ТЭН стиральной машины без прибора.

Если у вас нет так называемого бытового тестера, то есть мультиметра, можно попытаться проверить ТЭН, даже не вскрывая корпус стиральной машины. Присмотревшись к поведению стиралки, можно легко диагностировать выход из строя трубчатого нагревателя:

1. Не греется вода, не выполняется выбранная программа стирки. Если ваша машинка оснащена дисплеем, будет мигать характерный код ошибки: Индезит – F07, Бош – F19, Канди – Е05, ЭлДжи – НЕ, Самсунг – Е5, Е6. В СМА без экрана о поломке вас оповестят индикаторы. Например, в стиральных машинах Вирпул загорается индикатор «Нет нагрева воды».
2. Цикл стирки не прерывается, вода греется, но на это уходит гораздо больше времени, чем обычно.
3. Цикл стирки идет беспрерывно, вода прогревается, но при прикосновении к корпусу машинки вы чувствуете удары током, или срабатывает УЗО.

Если вы обнаружили хотя бы одну из перечисленных выше неполадок, можете не сомневаться, что проблема в нагревателе. Если проверка ТЭНа тестером для вас непосильная задача, обратитесь к мастеру – он быстро определит, стоит ли менять деталь.

Также для проверки ТЭНа без инструментов можно воспользоваться другими известными способами:

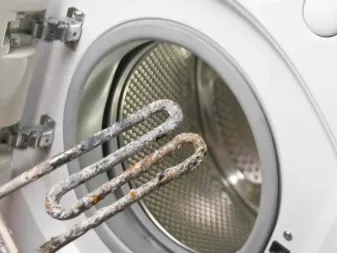

1. Если на корпусе детали вы нашли черные точки, это может говорить о пробоях. Иногда точки не видны из-за накипи, тогда нужно счистить ее, чтобы стопроцентно убедиться в исправности или поломке. Чтобы убрать накипь, замочите ТЭН в концентрированном растворе обычной лимонной кислоты.
2. Если вы считаете, что нет веских причин для разбора корпуса стиралки, обратитесь к счетчику. Запустите СМА на полную мощность, установив температуру стирки выше 60 градусов. Если скорость подсчета счетчика выросла, то нагреватель греет. Дело в том, что работа нагревателя требует немалой мощности, и если ТЭН не греет, то и счетчик не будет мотать больше.
3. Осмотрите элемент на наличие вздутий, царапин и других повреждений – это уже будет веской причиной для замены.
4. Также можно проверить обрыв таким образом: с помощью контрольной лампы (такие используют электрики – ее можно купить и даже изготовить самому).
