Советы по эксплуатации

Интенсивная эксплуатация швейной машинки неизбежно приводит к износу расходных деталей, в результате чего начинают проявляться неполадки. Какие-то проблемы решаемы самостоятельно, при серьезных неисправностях понадобится участие мастера.

Методы устранения часто возникающих неисправностей следующие.

1. Если в строчке наблюдаются пропуски, то следует отрегулировать петлеобразователь, проверить высоту расположения иглы.
2. При неудовлетворительном натяжении стежка необходимо скорректировать взаимодействие челнока с пластинами.
3. Машинка издает непривычные звуки и не формирует стежки — это симптом механического повреждения челнока. Неисправность устраняется заменой вышедшей из строя детали.
4. Если строчка получается неаккуратной, то нужно постараться настроить равномерное натяжение обеих нитей.
5. Когда наблюдается наматывание верхней нити, следует срочно проверить правильность установки шпульки в челноке. Нерасторопность чревата поломкой машины.

Для минимизации появления частых проблем при шитье эксперты дают следующие советы:

• смазка механизмов раз в полгода;
• для смазки следует применять качественные специальные средства;
• каналы для смазки следует содержать в чистоте;
• чистка поверхности машинки после эксплуатации;
• проводить профилактический осмотр и очищение челнока и шпульки хотя бы 1 раз в месяц;
• при наличии на челноке следов контакта с нитками нужно мелкой наждачкой зашкурить поверхность;
• не хранить длительно машинку без чехла;
• под опущенную лапку перед одеванием чехла нужно подложить кусок ткани, также следует протереть поверхность убрать все лишнее;
• исключить при хранении устройства заломы и загибы питающего кабеля;
• маховое колесо следует всегда вращать по направлению «на себя»;
• во время работы машинки нельзя чрезмерно натягивать материал, опускать стержень иглы на пустую пластину, а также строчить с поднятой лапкой.

Термины, используемые в названиях деталей

Для работы с бытовым устройством в домашних условиях необходимо знать следующие термины:

• винт — производится с резьбой на основании, на головке располагается канавка под отверстие:
• болт — выполнен в виде детали с четырехгранной головкой, есть нарезанная резьба;
• вал — ось круглой формы, применяется для закрепления деталей, узлов, механизмов, передавая движение;
• втулка — цилиндрическая деталь с внутренним отверстием, фиксирует валы и оси;
• кривошип — крепится с краю вращающего элемента, в который внедряется деталь крепления шатуна;
• рейка — располагается под лапкой, имеет зубья, предусмотрена для продвижения материи вперед;
• нитепритягиватель — удлиненный провод, располагающийся на лицевой стороне агрегата, выдергивает нить при образовании стежка;
• игольная пластина — имеет отверстие для прохождения иглы к челночному ходу;
• игловодитель — удерживает иголку, осуществляет ее движение.

Устройство и принцип работы

Чтобы понять, как работают мини-машинки, можно рассмотреть один образец. У всех видов аналогичный принцип работы. Различают механический вид с ручным приводом, отдельный ряд мини-устройств, электромеханические виды, аккумуляторные модели.

В устройстве выделяют платформу, регулятор параметров строчки, приводной механизм, намоточный блок, маховик, рукавную часть корпуса, игольную пластину, прижимную лапку, челнок.

Некоторые модели работают на батарейках. Их удобно брать в поездки.

Устройство и принцип работы небольших моделей

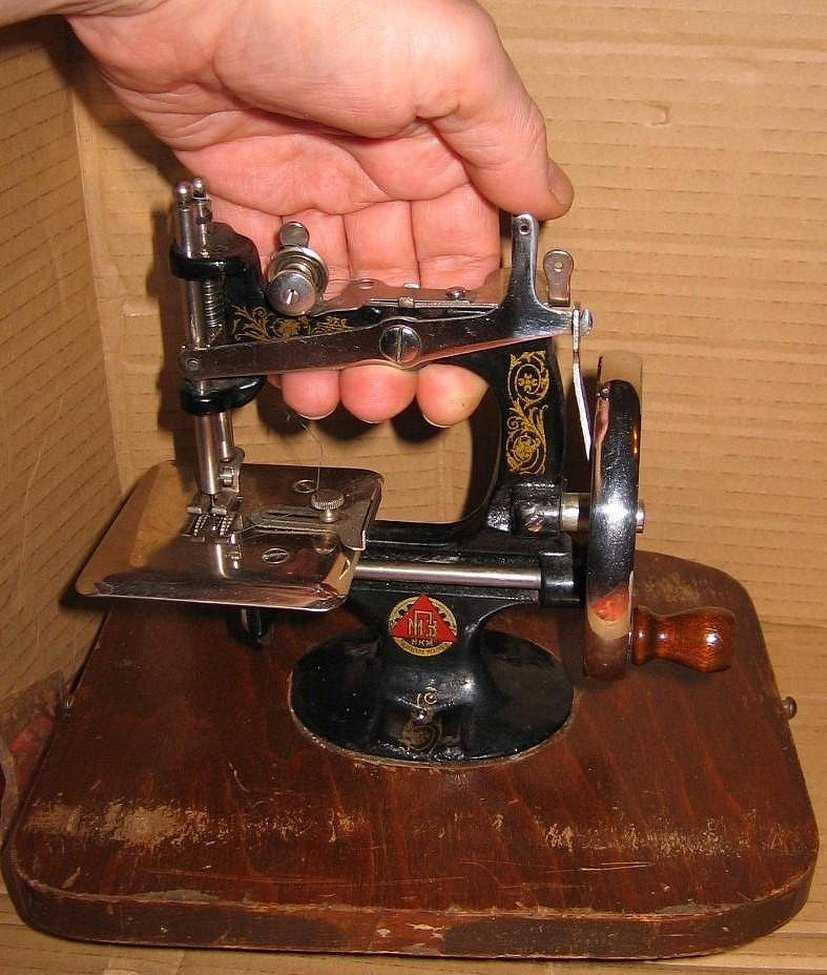

Механическая швейная машинка с ручным приводом

Механическая ручная швейная машинка ранее занимала место в каждом доме. Это идеальный вариант для начинающих рукодельниц. К ним можно отнести такие устройства, как «Подольск», популярностью пользовались модели ПМЗ им. Калинина. Особым качеством работы радовали машинки для шитья «Зингер».

Эти варианты хороши не только для обучения. Несмотря на то, что они выполняли только основные строчки, на них десятилетиями шили серьезные изделия. Преимуществом является способность работать с плотными тканями. DragonFly JA2-2 — наиболее современный вариант, который сейчас можно встретить.

Ручной привод

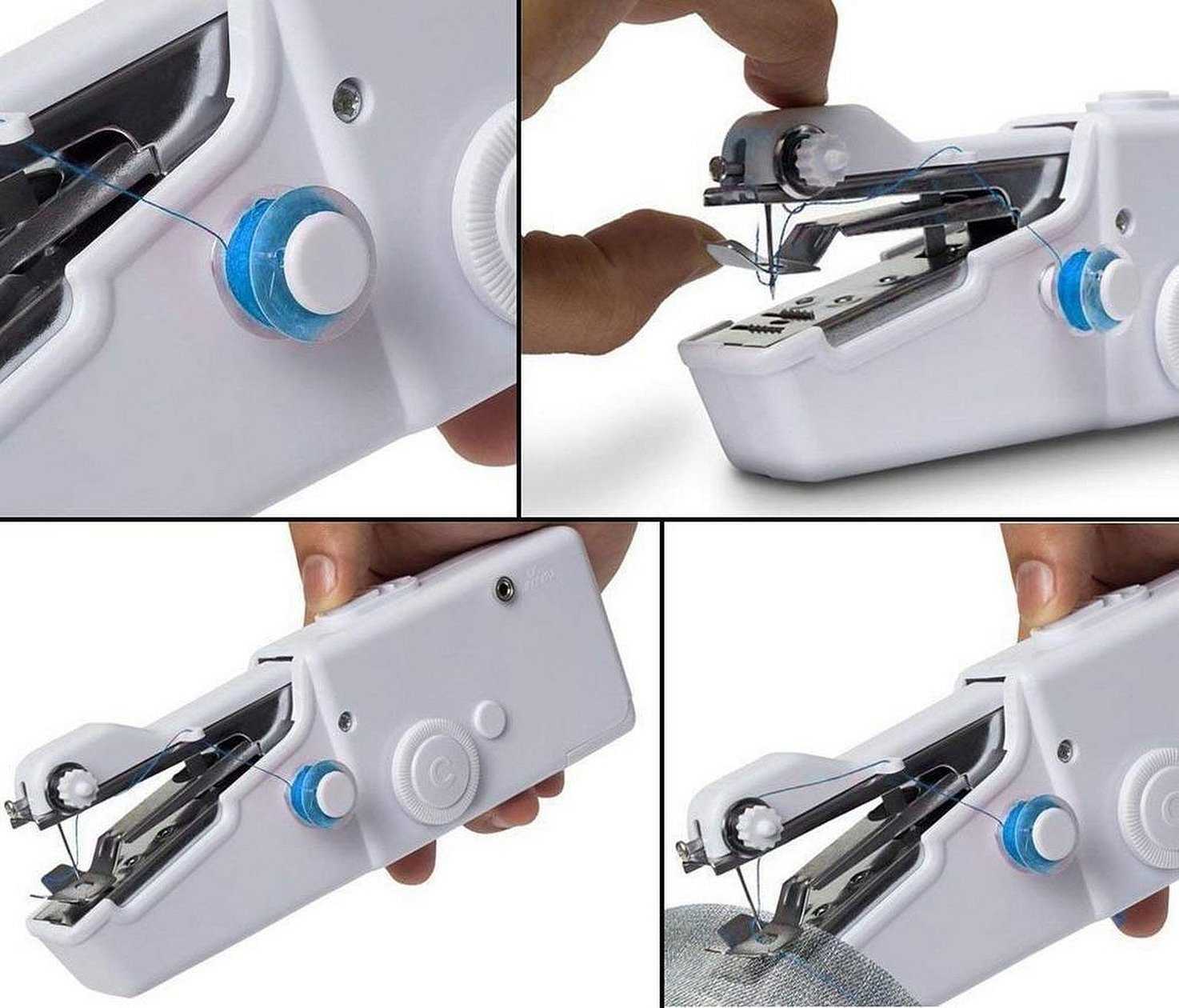

Ручная швейная мини-машинка

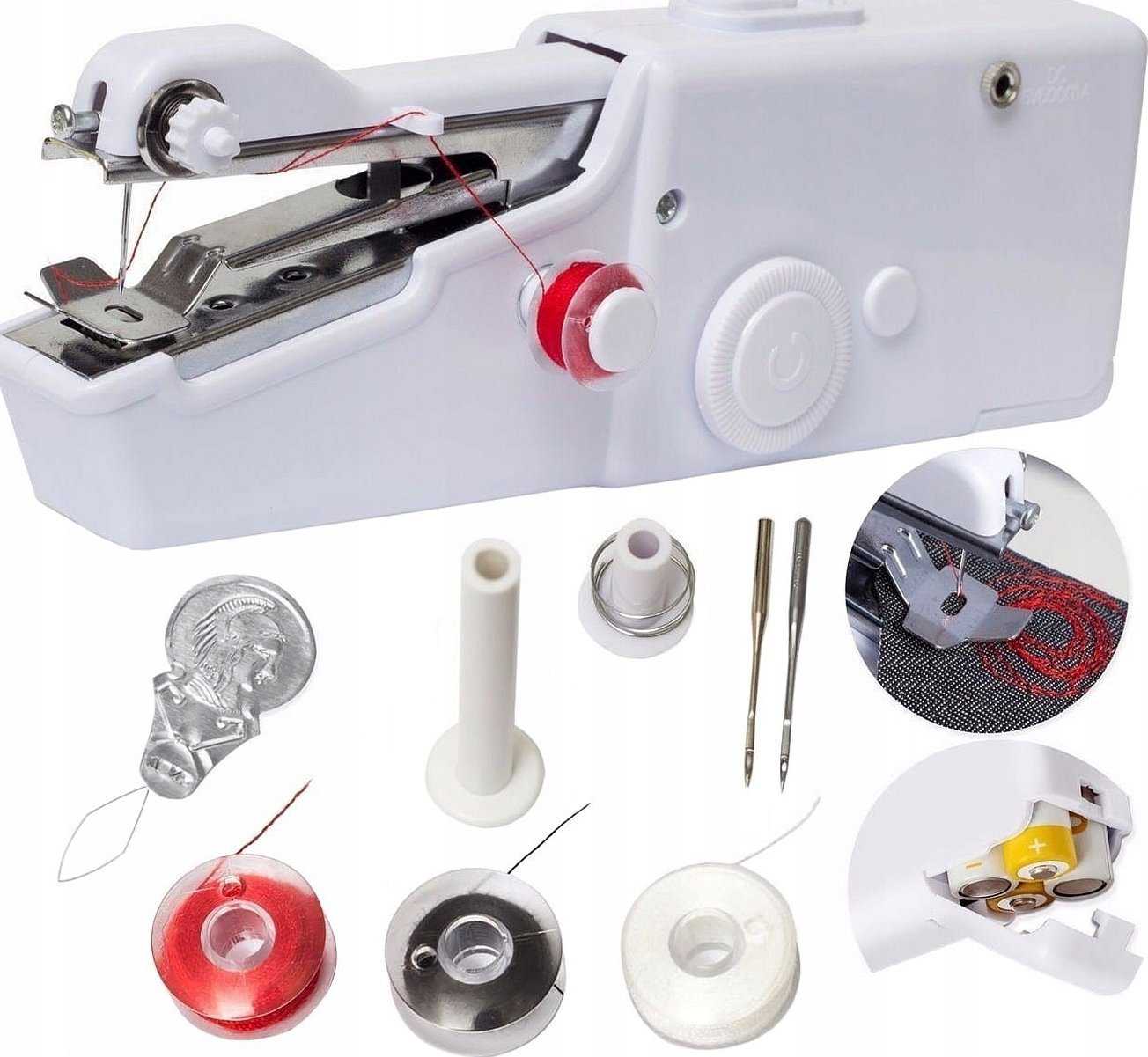

Ручная швейная «карманная» машина — идеальный выбор для тех, кому часто приходится латать и ремонтировать небольшие вещи. Даже если есть профессиональный аппарат для работы с плотными материалами, не будет лишним иметь модель, которая поместится в карман. Некоторые из них по внешнему виду схожи со степлером. Другие напоминают простую машинку, но имеют меньшие габариты. Основной недостаток — использование непрочных материалов для корпуса и деталей. Не все ткани можно обрабатывать такими устройствами.

Иногда ручные мини-модели вибрируют при шитье плотных тканей. Это существенный недостаток.

Ручная модель

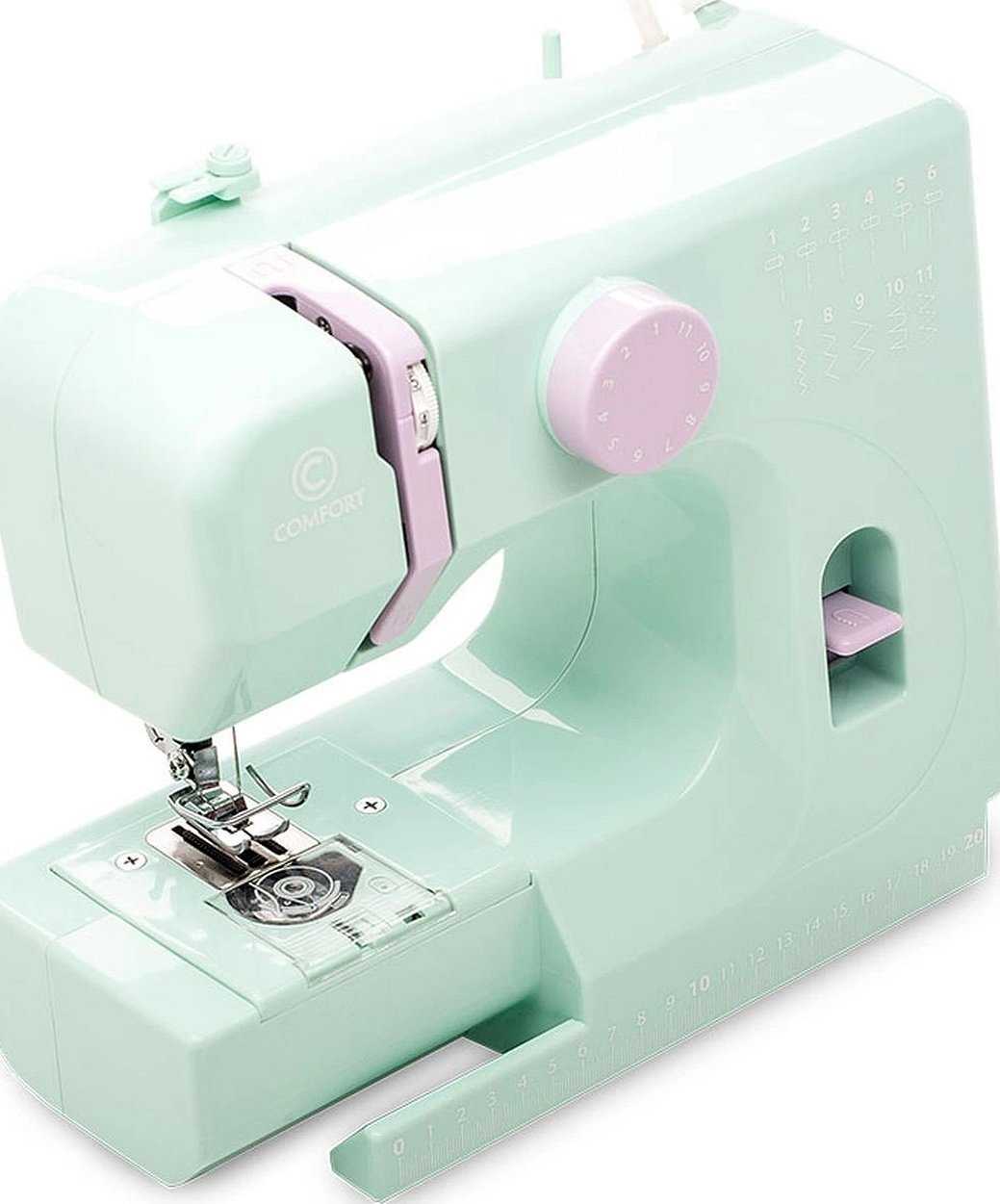

Электромеханическая машинка

Электромашинки сейчас одни из самых популярных. Это устройства для домашнего использования. Они достаточно компактные. При этом количество выполняемых функций расширено до оптимального количества.

«Минерва» — один из изготовителей, на который стоит обратить внимание. В ряду есть модели с достаточной мощностью для работы со средними тканями

Габариты современных представителей позволяют легко транспортировать устройства. Особенность электромеханических аппаратов в том, что ими все же приходится управлять механически при помощи педали. Она отсоединяется. Используется также подключение к сети.

Электромеханическая машина

Как образуется двухниточный челночный стежок

Двухниточная челночная строчка образуется переплетением двух нитей. Узел соединенных нитей должен находиться в середине тканей или материалов. Верхняя нитка называется игольной, поскольку заправляется в ушко иглы. Нижняя нитка называется челночной, поскольку вытягивается из шпульки, находящейся внутри шпульного колпачка.

Кроме челночного типа стежка в бытовом, но чаще промышленном исполнении, выпускаются швейные машины цепного стежка. Подробно, о том как образуется цепной стежок вы может узнать в статье Промышленная распошивальная машина.

Основной недостаток и отличие челночной строчки в том, что она малорастяжимая, по сравнению с цепным стежком, поэтому не применяется для пошива трикотажных, сильно растягивающихся тканей. При растяжении шва таких изделий, например спортивной одежды, нитки челночного шва могут лопнуть. Основное преимущество такого вида строчки в том, что она трудно распускаемая и достаточно прочная, как в поперечном, так и в продольном направлении.

Образование челночного стежка производится с помощью качающегося (колеблющегося из стороны в сторону) или вращающегося по кругу челнока. В бытовых швейных машинах, особенно старого образца, используется качающийся челнок. У недорогих моделей современных швейных машин также используется качающийся челнок, но большинство бытовых швейных машинок имеют горизонтальный, вращающийся по кругу тип челнока. Его легко отличить, шпулька вставляется сверху и видна как на ладони. Самым надежным, выдерживающим высокие скорости работы, считается челнок вертикального типа, вращающийся по кругу. Такой тип челночного устройства обычно используется в промышленных и дорогих моделях бытовых машин.

Образование стежка происходит, когда игла опускается в ткань и начинает подниматься вверх на 1,8 — 2 мм. Именно в этот момент создается избыток верхней нитки выше ушка иглы. Появляется петля, в которую и заходит носик челнока. Захватив верхнюю нитку, челнок проворачивает ее по кругу и одновременно нитепритягиватель начинает движение вверх, подтягивая верхнюю нитку. Вслед за этим, рейка машины (зубчики) продвигают ткань на ширину стежка для подготовки нового цикла. Челнок совершает за время одного цикла образования стежка два оборота. Один оборот холостой, хотя остальные узлы швейной машины (игла, рейка, нитепритягиватель) в это время работают. Они заканчивают формирование челночного стежка.

Самый главный узел бытовой электрической машинки

У любой электрической швейной машинки главной деталью является электропривод. От его состояния зависит не только скорость и мощность, но и работоспособность машинки

Старайтесь не перегружать двигатель длительной непрерывной работой, что часто случается при пошиве штор, постельного белья.Обратите внимание на ремень электропривода. Тоненький и слабенький с виду ремешок приводит в движение весь механизм машинки

Конечно, порвать его, тем не менее, непросто, но все же лучше уберегать машинку от пошива грубых джинсовых тканей, кожи и т.п. Обратите внимание и на внутреннюю поверхность ремня (зубчики). В случае обрыва ремешка, подобрать такой диаметр с определенным «шагом» зубчиков будет проблемой. Для того чтобы машинка работала мягко и ремень не «проскакивал» нужно со временем проверить его натяжение. За многие годы работы оно может ослабнуть и это может повлиять на снижение скорости и явится причиной повышенного шума.

Если вам придется самим разбирать машинку, нажмите указательным пальцем на ремешок в том месте, которое указано стрелочкой. Ремень должен слегка прогибаться, но с небольшим усилием. Если он продавливается совсем без усилия, свободно нужно увеличь натяжение. В то же время, слишком сильное натяжение приведет к тугому ходу и станет причиной «гула» машинки и повышенному износу втулок электродвигателя.

Устройство и принцип работы швейной машины

Работа челночного механизма

Шпулька, которая вставляется в отведенное для нее место, кооперируется с челноком. Основная деталь располагается по требуемому профилю. Движение происходит за счет шатунного соединения, которое задает должную траекторию. Рабочая процедура шатуна контролируется через панель. Вращение маховика приводит иглу в движение, передвигающуюся вверх, вниз. На подъеме проходит острый захват — это и есть носовой элемент челнока.

Устройство челночного хода

Шпулька

Деталь, расположенная за панелью под иголкой. Металлическая составляющая нужна для поставки ниток, наматываемых на нее перед началом процесса из основной катушки. Нить продевается в отводящееся для этого отверстие, после чего шпулька крепится к корпусу. Действие маховика производит вращение шпулечного элемента с наматыванием ниток на основную ось.

Шпульки для разных швейных машин

Устройство для протяжки материи

Данная процедура осуществляется таким образом:

1. Начальные действия. По центру проходит основной вал, соединяющийся с осью маховика через шатун;
2. Следующий шаг. Протяжный механизм начинает манипуляцию при синхронном вращении двух стержней, размещенных по бокам.

Деталь в виде ключа двигается вперед-назад по направлению хода материала. Кулачок, размещенный на второй оси, осуществляет функцию подъема-спуска. Во время движения всех механизмов ключ приводит в работу протяжные зубчики. Получая импульсивные признаки, зубья проделывают шаги при прокручивании на месте.

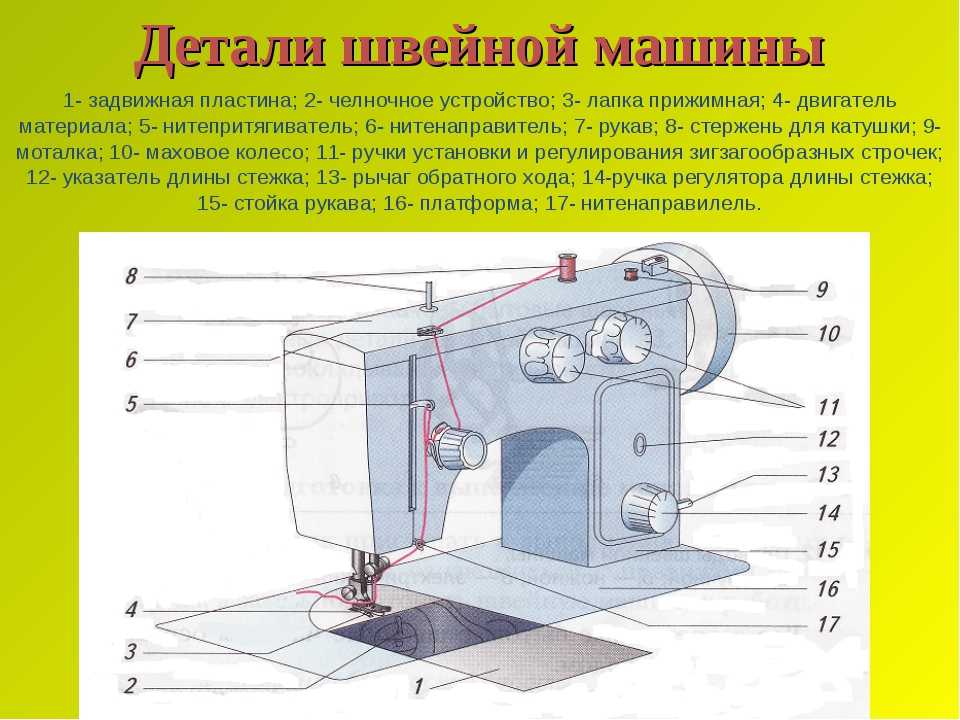

Основные детали и узлы швейной машины

Натяжение ниток

Винт, размещенный над иглодержателем, создает должное натяжение верхней нити, чтобы шов был качественным. Возле держателя иглы есть ушко, перемещаемое в ходе шитья, оно противостоит ослаблению и провисанию нити.

Устройство намотки

Небольшое прижимное колесо с валом, имеющее риску, располагается вблизи маховика. Катушка устанавливается на вертикальной подставке, от нее протягивается нить над столом для наматывания на шпульку

Прижимное колесико осторожно вдавливается пальцем, чтобы обеспечить оптимальную работу. Завершающий этап — это вращение, поступающее от привода устройства

Посмотрите видео об устройстве швейной машинки

Шпулька

Шпулька — наиболее заметная деталь, с которой у портного происходит постоянное взаимодействие. Располагается она за выдвигающейся панелью под иглой. Чтобы достать шпульку из гнезда, потяните ее на себя и немного вверх. Таким образом вы отогнете небольшой захват и освободите элемент.

Шпулька необходима для поставки ниток, которые перед работой на нее наматывают из основной катушки. Происходит это автоматически – нить из катушки продевают в специальное отверстие шпульки. После этого деталь укладывают в гнездо, а катушку с нитками закрепляют на корпусе машинки. При активации маховика происходит вращение шпульки, которая наматывает нить на свою ось, катушка с нитками при этом так же вращается.

Для натяжения нити в процессе работы строение шпульки включает в себя маленький винт. Грамотно выставленные настройки исключают возможность пропуска верхних и нижних стежков. Портной может шить, не отвлекаясь на постоянные проверки качества. Внимательно проконтролируйте нить перед началом работы, излишнее ее натяжение вызывает постоянные разрывы. Посмотрите видео про идеальное натяжение нити.

Маленькая деталь, так называемый носик, предназначен для страховки катушки от случайных выпадений шпульки. Он крепится на двигающейся панели, которая отжимается пружинным механизмом от корпуса втулки. Если все работает, как задумано, то в системе не происходит сбоев. Пока эта деталь находится в правильном положении, шпулька надежно закрепляется в швейной машинке и ее невозможно вытащить. Для выполнения обратной сборки отогните носик, и, удерживая его в таком положении, вставьте шпульку на место.

Челнок

Швейный челнок — ключевой конструктивный элемент швейного оборудования. От исправного состояния механизма и правильности настройки взаимодействия со швейной иголкой зависит качество строчки. Проблемы в этом узле вызывают обрыв нитей, петляние, пропуск стежков и прочие неприятности. Если все настроено верно, строчка получается ровной, без участков обрыва.

На качество шитья оказывает существенное влияние состояние поверхности челнока. Не должно быть сколов, трещин, следов ржавчины, царапин, остатков масла и загрязнений. Все это препятствует равномерному движению нити, в результате чего возникают моменты вытяжения нити, строчка получается некрасивой— с заметно слабой натяжкой стежка.

Отработавший свой ресурс расходник подлежит замене. При поиске подходящей детали на замену возможны трудности, связанные с типами челночных механизмов для швейного оборудования. Покупателю следует четко представлять, какой челнок подходит для его модели машинки.

В швейном оборудовании используются челночные механизмы трех типов.

1. Вертикальный классический челнок был изобретен И.Зингером в 1851 году. Конструкция представляет собой колпачок со специальным пазом, внутрь которого вставляется шпулька с нитью. При работе челнок передвигается как вертикально, так и горизонтально, отсюда еще одно название — качающийся. В циклическом движении деталь снимает нить с иглы, переводит в нужное для создания петли положение и возвращается в первоначальную позицию. Такой тип челнока применялся на машинках советского производства Чайка, Подольск и моделях немецких брендов Veritas и Singer прошлых лет. Сегодня его можно встретить на бюджетных механизмах.
2. Горизонтальный тип челнока— изобретение 20 столетия. Механизм получил широкое распространение, применяется в большинстве выпускаемых в настоящее время бытовых швейных машинок. Главные достоинства — простота установки шпульки, отсутствие трения и возможность контролировать количество нити сквозь прозрачную пластиковую крышку детали. Два полных оборота челнока формируют стежок.
3. Вертикальный вращающийся (ротационный) челнок отличается вращательными движениями вокруг своей оси. Внутрь вращающейся части вставляется шпулька с нитью. Скорость вращения узлового элемента достигает порядка 900 оборотов/ минуту. Расходник отличается надежностью конструкции, оптимальной удаленностью относительно иглы. Ротационный челнок устанавливается в модели премиум-класса и профессиональное швейное оборудование.

Настройка взаимодействие иглы и челнока

Знание устройства швейной машины и процесса образования челночного стежка позволит вам понять, как настраивать челночный узел, взаимодействие иглы и носика челнока. От параметров взаимодействие иглы и челнока во многом зависит качественная работа швейной машины и появление таких дефектов строчки как пропуски, «петляние», обрыв верхней и нижней нитки и др.

Параметры настройки зазоров иглы и носика челнока: В момент поднятия иглы на 1.8 — 2.0 мм рядом с ушком происходит образование петли верхней нитки. В этот момент носик челнока должен приблизиться почти вплотную (0,15 мм) с лезвием (небольшое углубление) иглы и одновременно выше ушка иглы на 1.5 мм. Приведенные параметры имеют среднее значение и являются лишь ориентиром при настройке практически любой машинки челночного стежка. В зависимости от вида ткани, нитки они могут меняться. Для толстых или трикотажных тканей устанавливаются несколько иные параметры и, как правило, подбираются опытным путем.

В этом видео даются рекомендации, как правильно натянуть ремень электропривода и советы как избежать дорогостоящего ремонта швейной машинки. Видео на английском, но можно выбрать нужный вам язык субтитров.

All rights reserved / 2011 / Sewing-Master.ru / How to repair sewing machine at home by yourself / MY-Project

У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте. Спасибо, что вы полностью просмотрели страницу. Копирование и перепечатка статей сайта «Швейный мастер» без согласия автора запрещена. Авторские права защищаются законом.

Основные узлы и механизмы швейной машины

Важным узлом прибора принято считать электропривод, именно от этого элемента исходят скоростные показатели, производительность и мощность. Его нельзя перегружать постоянной работой на протяжении длительного времени. Электроприводный ремень по внешним признакам тонкий и слабый, но приводит в движение всю рабочую систему. Эту деталь необходимо оберегать от пошива грубых материалов (джинс, кожа и другие). На внутренней поверхности ремня располагаются зубчики, при его разрыве сложно подобрать достойную замену с определенным шагом.

Электропривод швейной машины — один из важнейших ее узлов

Для мягкой работы аппарата нужно следить за ременным натяжением, со временем оно ослабляется, что влияет на снижение скорости. По этим причинам появляется повышенный уровень шума.

Полезно! При самостоятельной разборке прибора необходимо нажать пальцем на ремень в указанном стрелкой месте. Если он легко продавливается, то натяжение следует увеличить. Главное — не перестараться, иначе сильно натянутый ремешок может привести к тугому ходу. Такое действие неблагоприятно скажется на устройстве, и повысится износ втулок электродвигателя.

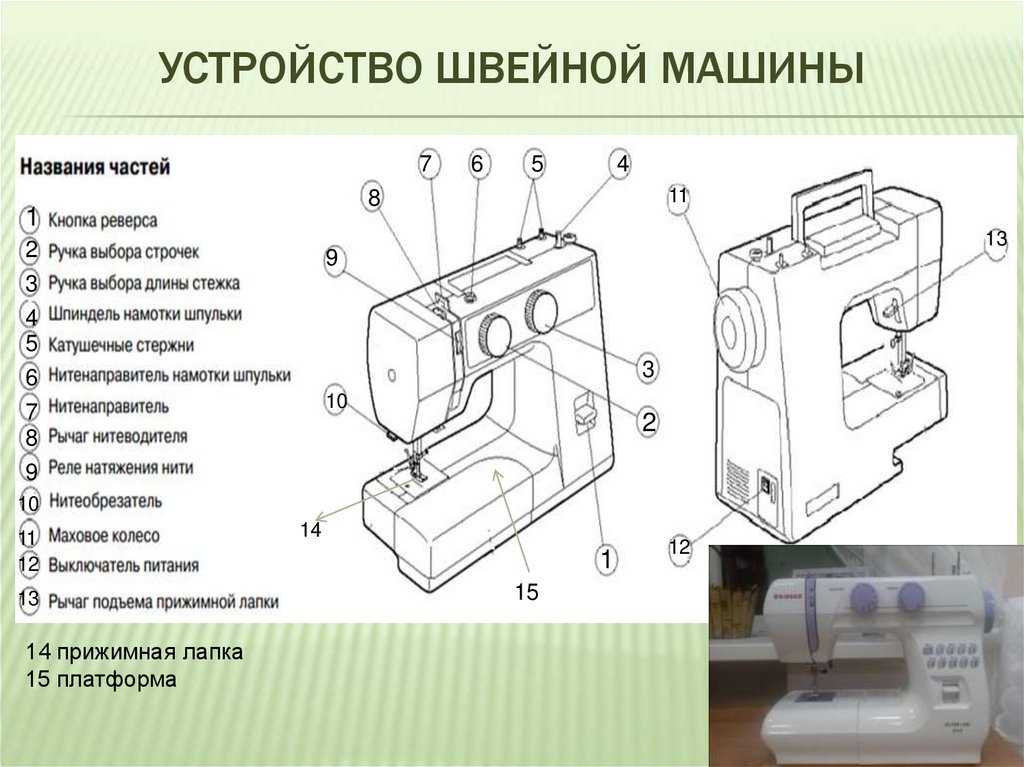

Основополагающие механизмы, которые необходимо знать при шитье:

1. Рукоять длины стежка — задает требуемую длину;
2. Фиксатор нажимной лапки — управляет подъемом и опусканием данной детали;
3. Ручка натяжения нитки верхней части — осуществляется оптимальная настройка уровня натяжки;
4. Стол (выдвигается), отдел для аксессуаров — такие комплектующие есть в отдельных моделях, в большинстве современных приборов они отсутствуют;
5. Регулятор выбора разновидностей строчки — есть в разных экземплярах, в том числе с компьютерным управлением, где регулировка происходит при помощи дисплея;
6. Реверс — позволяет делать стежки в обратном порядке;
7. Маховик — приводит двигатель к манипуляциям и останавливает его;
8. Выключатель свободного хода маховика — предусмотрен для переключения уровней наматывания шпульки и строчки;
9. Рукоятка выбора вида стежка — позволяет подбирать нужный узор строчки;
10. Разъем подключения педали к приспособлению;
11. Педаль — контролирует скорость шитья и весь процесс;
12. Регулятор ширины стежка — необходим для управления шаговой ширины.

Сама схема работы прибора довольно сложна, однако шить при помощи бытовой техники намного проще и быстрее.

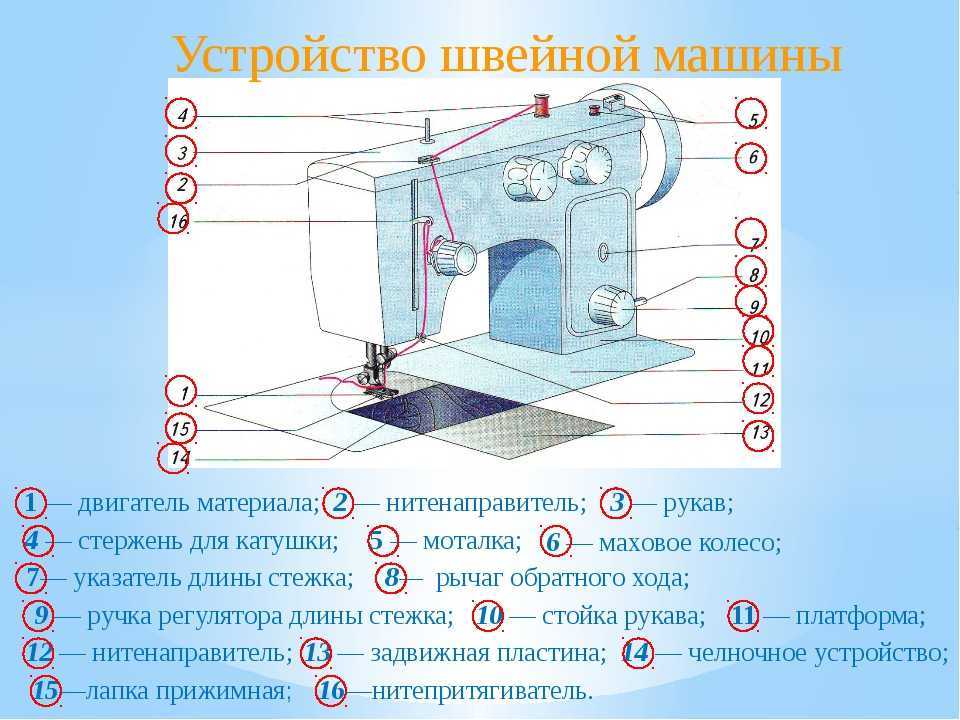

Схема устройства швейной машины

Пользователь может видеть только внешнюю часть машины и ее рабочие детали, которые находятся снаружи устройства. Однако внутри расположен сложный механизм, понятный только профессионалам.

Главной деталью любой модели, даже самой современной, принято считать челнок. Производится он из качественной древесины, его основной задачей является перекладывание поперечных волокон в процедуре выработки ткани. К базовым частям, без которых не обходится ни один агрегат, можно отнести следующие составляющие:

1. Маховик;
2. Рукав;
3. Моталка;
4. Платформа;
5. Колесо, регулирующее необходимый вид строчки;
6. Стойка рукавная;
7. Обратный ход (ресивер);
8. Игольный держатель;
9. Пластина игольная;
10. Лапка;

11. Рукоятка поднятия и опускания лапки.

Эти элементы относятся к внешней части прибора, поэтому основной рабочий процесс кажется довольно легким. Сложная внутренняя система приводит в действие челнок при помощи множества дополнительных деталей. Челночное устройство позволяет создавать необыкновенные стежки разной формы, при этом манипуляции осуществляются быстро и качественно.

Отличие разных видов швейных машин

Широкий ассортимент современных моделей дает возможность выбора оптимального экземпляра, который удовлетворит индивидуальные потребности. Среди огромного модельного ряда есть различные виды швейных машин:

• с ручным приводом — применяются в домашних условиях, за счет механического управления они просты в эксплуатации. Ручной привод позволяет обрабатывать разные ткани, даже кожу и джинс. Такие устройства редко требуют ремонта, отличаются долговечность и надежностью;
• электромеханические — разработаны с электроприводом, управление приспособлением происходит вручную, приводится в работу при помощи переключателя. Такие агрегаты подразделяются на два типа: вертикальные и горизонтальные. Первые модели дешевые, ощущается довольно сильная вибрация, ширина строчки получается с ограничениями. Горизонтальные имеют преимущества — аппарат не резонирует, поэтому запутываний нити не происходит. Электрические приборы предназначаются для небольших работ, починки вещей;
• электронные — предусмотрены для профессиональных целей. Встроенный дисплей с микропроцессором передают команды на экран. Такие модели отлично справляются со всеми типами тканей, даже с вельветом и гипюром. Управление осуществляется за счет педали, рычага подъема. При самостоятельном машинном контроле шитье выходит высокого качества;
• оверлок — используется для обработки краев тканей с рыхлыми сплетениями. Основная часть моделей имеет ножи для удаления излишков припуска. Такая опция значительно экономит время в процессе шитья. Челнок в таких устройствах отсутствует, его опции выполняют специальные петлители. На дисплее указываются рекомендации по правильной установке нитей;
• вышивальные — такой аппарат необходим для создания шедевров. Компьютерная программа позволяет украшать ткань вышивкой, применяя разную технику. При загрузке файлов следует подобрать требуемый размер пялец, после чего заправить нити необходимых цветов. Сама процедура не требует человеческого контроля, она осуществляется самостоятельно;
• плоскошовные — это промышленное устройство с бытовыми модификациями. Самый подходящий вариант для обработки эластичных видов тканей. Стежок выполняется специальным образом, чтобы предотвратить растяжения материала. Такой экземпляр можно применять для трикотажа, полиэстера, стрейча.

  Машина с ручным приводом

  Электромеханическая модель

  Электронная машина

  Оверлок

  Вышивальная машина

  Плоскошовная модель

Устройство взаимодействия главного и нижнего вала

Если двигатель — это главная деталь швейной электрической машинки, то ремень главного и нижнего вала — основная причина поломок машинки. Точнее даже не поломок, а сбоев в ее работе.Небольшой узкий ремешок связывает воедино работу главного вала, отвечающего за узел игловодителя и нижнего вала, вращающего челночное устройство. Малейший сбой привод к разрегулировке взаимодействия иглы и челнока и соответственно к появлению разного рода «проблем». Например, машинка вращается, а строчка не образуется или гнется и ломается игла и т.д.

Мы не будем подробно рассматривать причины этого в этой статье, скажем лишь, что не следует нарушать рекомендации завода-изготовителя и шить на машинке ткани и материалы не указанные в инструкции. Перегрузка при пошиве грубых тканей может привести к «проскальзыванию» ремня на один «зуб», что соответственно сбивает работу всех механизмов швейной машинки. Редко, но случается, что ремень и лопается от такой нагрузки. В таком случае вам не поможет даже мастер, поскольку купить новый ремешок вряд ли возможно, особенно на устаревшие модели машинок.

Увидеть этот ремень можно только после снятия двигателя, заодно можно и проверить его натяжение. Если потребуется, то натянуть его можно с помощью регулятора (Р).Сильно перетянутый ремень приведет к тяжелому ходу и повышенному шуму машинки.Слабо натянутый ремень станет причиной увеличенного люфта иглы, что может привести к появлению пропусков в стежке и кроме того к «проскакиванию» ремня на шкиве.

Еще можно добавить, что приводной ремень обычно уставлен на машинках с горизонтальным челноком, поэтому они работают мягко и тихо. Недорогие машинки с качающимся челноком (как у Чайки) устроены немного иначе. Вместо ремня у них применяются металлические конструкции соединения главного и нижнего вала, поэтому такие машинки более «выносливые» но и заметно шумные в работе.Чтобы уменьшить шум их нужно постоянно смазывать. Машинки с горизонтальным челноком смазывать нужно намного реже.
