Как устроена и как работает посудомоечная машина, принцип работы посудомойки

Схема работы посудомоечной машины

Теперь рассмотрим, как все вышеперечисленные элементы и узлы взаимодействуют между собой.

После загрузки в корзину посуды, закрытия двери и выбора программы мойки, агрегат начнет набирать холодную (если нет подключения к горячей) или горячую воду. Она набирается, проходя через заливной шланг и автоматический клапан. Далее жидкость проходит через ионообменник, в котором происходит ее смягчение (за счет ионов смолы и натрия), после чего наливается в водосборник, расположенный на дне посудомойки.

После наполнения водосборника до определенного уровня, прессостат подает сигнал на закрытие клапана, после чего подача жидкости останавливается. Теперь в работу включается нагревательный элемент и нагревает воду до запрограммированной температуры. Как только необходимая температура набралась, включается циркуляционный насос. Он начинает нагнетать под давлением воду во вращающиеся разбрызгиватели (коромысла).

Попадающая в бак вода стекает по стенкам вниз, проходит через фильтр в водосборник и используется повторно. Во время этого процесса циркуляции жидкость наполняется моющими средствами, проходя через отсек для них, и снова подается насосом в разбрызгиватели. Через определенное программой время завершается первый этап мытья посуды и начинается откачка отработанной воды сливным насосом. После завершения откачивания, начинает набираться чистая вода и запускается холодный цикл ополаскивания.

Второй и последний цикл полоскания будет проходить уже теплой водой с добавлением ополаскивателя. Когда процесс закончится, машина сольет отработанную жидкость, и с нагретых водой тарелок начнется испарение влаги естественным путем (такой вид сушки называется – конденсационным, и применяется в недорогих моделях). Либо включается турбосушка, при которой вентиляторами нагнетается горячий воздух.

Теперь вы имеете начальное представление об этом полезном в хозяйстве агрегате. Понимание принципа работы и минимальные знания об устройстве позволяют качественней производить уход и обслуживание посудомоечной машины, что в свою очередь продлевает “жизнь” аппарата.

Нюансы работы посудомойки

Если вы только приобрели машину, то лучше провести тестовый запуск устройства. Он поможет избавиться от смазочных материалов, которые могли остаться на изделии. К тому же это поможет проверить качество установки конструкции посудомоечной машины. Проверить скорость, с которой поступает вода, как она нагревается и не выливается ли жидкость из устройства. Все неполадки можно убрать вот именно на этом этапе.

Для того чтобы его провести, надо использовать специальную соль или моющее средство, которое обычно идёт в комплекте. Для начала надо узнать, какая жёсткость вашей воды. Это не составит труда для работающей посудомоечной машины Бош. Они укомплектованы специальными полосками, которые помогут определить жёсткость воды. Просто опускаете одну из них в жидкость и сверяетесь с табличкой, которая тоже есть в комплекте. Жёсткость влияет на то, какой расход соли надо установить в устройстве.

Отсек с солью надо заполнить полностью водой. Её туда надо залить один раз, как раз перед тестовым запуском. Для того чтобы поместить соль в этот отсек, надо воспользоваться специальной лейкой. Надо, чтобы её было видно через отверстие. Если выльется оттуда немного воды, то это не страшно. Когда закроете отсек крышкой, просто вытрите её.

Для эффективной работы устройства надо обзавестись специальным ополаскивателем, таблетированным или порошковым моющим средством и солью, которая смягчает воду (это именно та соль, которая нужна для тестового запуска). Можно покупать все эти средства по отдельности. Но лучше брать готовые наборы одного производителя. Как правило, в этом случае они имеют компоненты, которые прекрасно сочетаются и дополняют друг друга в процессе работы.

Сколько времени занимает мытьё посуды

Время работы посудомоечной машины зависит от того, какой режим вы выбрали, и от модели устройства. К примеру, если вы выбрали программу с замачиванием и предварительным полосканием, то будьте готовы к тому, что агрегат будет работать на 20 минут дольше. Подбирать режим следует в зависимости от того, насколько грязную посуду вы ставите мыться.

Также на время работы агрегата влияет температура воды, необходимая для мойки. Например, если вы выбираете режим, для которого нужна вода 70 градусов, то придётся ждать ещё на 20 минут дольше. Посудомоечная машина может работать от получаса до трёх часов.

Приведём несколько самых популярных режимов и время, за которое вы получите чистую посуду:

Интенсивный режим применяется для мытья очень грязной посуды с использованием воды температурой 70 градусов. Мойка длится 60 минут.
Нормальный режим предполагает сушку и дополнительное полоскание. В этом случае мойка будет длиться 100 минут.
Быстрая мойка нужна, чтобы справиться с лёгкими загрязнениями, и длится полчаса.
Экономичный режим используется для экономии ресурсов и мойки стандартных загрязнений. Длится этот режим 120 минут.

Это самые стандартные режимы. В большинстве устройств их намного больше с дополнительными функциями. К примеру, довольно распространённым дополнительным режимом является деликатный. Он нужен, чтобы мыть хрупкую посуду из хрусталя, стекла или фарфора. Как правило, длительность работы устройства в этом режиме практически два часа. Но если названий этих режимов на устройстве не найти, то ориентируйтесь по температуре. Режим на 35-45 градусов будет работать полтора часа, на 45-65 градусов – 165 минут, на 65-75 градусов – 145 минут, быстрая мойка – немного больше получаса, предварительное полоскание – 15 минут.

Определяем степень загруженности прибора

Машины рассчитаны на определённое количество комплектов посуды. Для каждой машины он разный. Может быть на 6 или 12 комплектов. Эта информация написана в техническом паспорте устройства.

Однако не всегда вам надо помыть именно столько посуды, и загрузить устройство полностью просто нечем. Поэтому производители агрегатов позаботились о том, чтобы домохозяйкам не приходилось копить грязную посуду и мыть только определённое количество комплектов посуды.

Современные посудомойки, например, марки Электролюкс, имеют принцип работы, при котором можно выбирать режим не только исходя из времени и температуры воды, но и степени загруженности агрегата. Очень популярна функция половинной загрузки. Она помогает, если вам вместо, к примеру, 12 комплектов надо загрузить всего лишь 6. Устройство рассчитает необходимое количество воды, моющего средства и электроэнергии именно для этих шести комплектов. То есть, будет работать лишь наполовину возможной мощности.

Способ управления

Современные модели посудомоечных машинок имеют электронное управление. Но среди широкого ассортимента можно встретить и механические элементы. Наиболее удобны в плане эксплуатации варианты с дисплеем и сенсорными клавишами. Однако их недостаток в том, что они реагируют только на теплое прикосновение пальцев. Но этот минус практически не учитывается при покупке.

ФОТО: naahq.orgСенсорное управление посудомойки с подсвечиванием кнопок

Что касается механических кнопок, которые нужно принудительно нажимать для запуска режима, то они недолговечны, так как их механизм часто выходит из строя. Также из-за попадания влаги и пыли такие клавиши могут перестать правильно функционировать.

Статья по теме:

Что можно мыть в посудомойке

Далеко не все можно загружать в посудомойку. Что без боязни можно мыть при помощи этого механизма?

практически любую керамическую посуду;
стеклянные тарелки (главное, чтобы они не соприкасались, иначе могут расколоться);
изделия из нержавеющей стали;
изделия из мельхиора (в случае отсутствия декоративных элементов);
термос (в верхнем отсеке);
изделия с титановым покрытием (только при условии использования щадящих средств);
фарфоровую и фаянсовую посуду (без рисунков и позолоты).

Некоторая посуда имеет маркировку, которая свидетельствует о возможности мойки в посудомоечной машине (эту информацию указывают такие производители как Calphalon, KitchenAid, Frybest, TVS, Alluflon).

Как работает посудомоечная машина

Перед тем как начать эксплуатацию моющего аппарата на кухне, его необходимо подключить к коммуникациям: электросети, водопроводу и канализации. В основном такую работу выполняют мастера, но при наличии инструмента и навыков ПММ можно подключить самостоятельно. Как это сделать, можете прочитать здесь.

Для работы посудомоечной машинки требуются расходные материалы:

специально приготовленная соль для смягчения воды (удаления из нее солей);
моющее средство;
ополаскиватель.

Использование специального вида соли, смягчающей воду, – необходимое условие для качественного мытья посуды. При применении таблеток, в которых совмещены все три компонента, соль все равно добавляется в контейнер.

Расходные материалы для работы посудомоек

Итак, рассмотрим принцип действия посудомоечной машины. Ее работа происходит в несколько этапов:

В корзинки, расположенные в рабочей камере, загружается грязная посуда. Нужно отметить, что посуда должна быть размещена строго по правилам, иначе она не вымоется как следует.
Включается машинка и выбирается программа ее работы. Например, для слишком грязной кухонной утвари выбирается предварительный режим замачивания, а также высокая температура нагрева воды.
Через заливной шланг и впускной клапан вода начинает поступать в отведенный для нее резервуар. Жидкость смешивается с солью и смягчается. Параллельно происходит нагрев воды до температуры, заданной программой. Некоторые модели бытовых приборов Bosch, Siemens, Electrolux и других известных производителей имеют возможность подключения не только к холодной, но и к горячей воде. Несмотря на это, специалисты не рекомендуют подключать горячую воду, поскольку ПММ все равно ее нагреет сама.
Как только жидкость нагреется до нужной температуры, она смешивается с моющим средством и начинается цикл предварительного замачивания. Циркуляционный насос подает смесь небольшими порциями в разбрызгиватели (далее также – распылители). Под давлением жидкости распылители начинают вращаться и через сопла распространяют моющую смесь по всей поверхности грязной посуды. Вода размягчает засохшие остатки пищи. Как только эта задача выполнена, включается режим первичного ополаскивания. Насос интенсивно подает жидкость в распылители. Под действием сильного давления большинство раскисших остатков грязи смывается с кухонной утвари.
Грязная жидкость не сливается в канализацию, а проходит через фильтр, очищаясь для повторного использования. Это позволяет экономить ресурсы. В очищенную воду вновь добавляется моющее вещество. Более концентрированная смесь опять распыляется по поверхности посуды в большом объеме, полностью смывая оставшуюся грязь. Только после повторного использования производится слив грязной жидкости в канализацию при помощи насоса.
Для окончательного ополаскивания кухонной утвари вновь открывается впускной клапан и в резервуар набирается чистая вода. Сначала небольшим ее количеством емкость ополаскивается, а затем резервуар наполняется для завершающего этапа. Дренажный насос под большим давлением подает жидкость в форсунки разбрызгивателей, что позволяет полностью смыть остатки моющего средства и грязи. В зависимости от выбранной программы ополаскивание может проводиться один или два раза. После завершения процесса сливной насос удаляет отработанную воду в канализацию.
Заключительный этап – сушка вымытой посуды. В зависимости от конструктивного исполнения ПММ кухонная утварь высушивается принудительно или в естественном (конвекционном) режиме. Принудительный вариант предусматривает, что подогретый воздух нагнетается в камеру и быстро высушивает посуду. Естественная сушка занимает больше времени.

Принудительная турбосушка в посудомойках

Теперь вы знаете, как ПММ осуществляет мойку посуды. Как видите, ничего сложного в этом нет. Главной особенностью является то, что горячая мягкая вода, разбавленная моющим составом, способна смыть даже самую старую и засохшую грязь.

Предлагаем увидеть своими глазами изнутри, что происходит в камере посудомойки, когда она работает:

Посудомоечные машины все увереннее завоевывают сердца покупателей в России и близлежащих странах. Как вы смогли убедиться, с их обслуживанием может справиться любой человек, при этом польза и экономия времени – огромны.

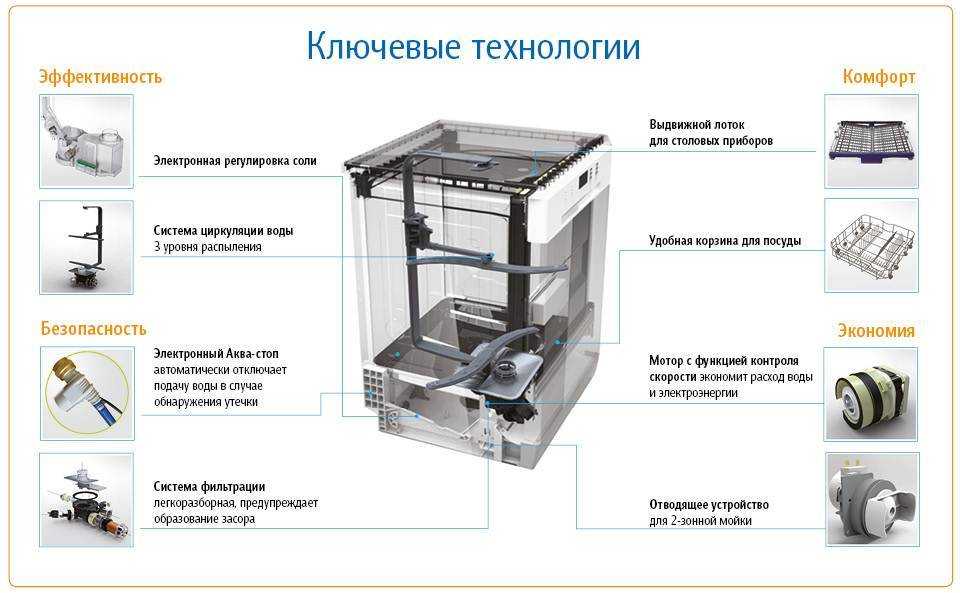

Дополнительная функциональность ПММ

Выше были рассмотрены базовые комплектации посудомоечных машин. Недорогие модели различных производителей имеют примерно одинаковую стоимость и функциональность, поэтому мало отличаются друг от друга.

Галерея изображений
Фото из

Таблетки для ПММ растворяются медленно, поэтому их не рекомендуется использовать при быстрых режимах

Функция «Луч на полу» с индикацией времени более дорогостоящая, чем простая полихромная индикация текущего режима

Сенсорная панель на ПММ редко представлена LCD-дисплеем, обычно это моно- или полихромный экран с ограниченным набором символов

Активная сушка в посудомойке часто имеет закрытую конструкцию и требует периодической чистки от пыли

Укладка таблетки «3-в-1» в контейнер

Луч на полу для индикации оставшегося времени

Сенсорная панель у посудомойки

Активная сушка в посудомойке

Но существуют и премиумный класс посудомоечных машин, которые обеспечивают потребителям дополнительные возможности. Такие аппараты могут включать следующие нестандартные комплектующие:

Приспособления для сушки посуды: дополнительные ТЭНы, вентиляторы, теплообменники, вентиляционные каналы.
Автоматика для защиты панели управления и дверки от действий детей.
Направляющие планки для удобной установки корзин в рабочую камеру.
Бесшовные панели управления, которые стильно смотрятся и легко моются.
Индикаторы оставшегося времени до окончания стирки и длительности каждого этапа мойки.
Встроенный водосмягчитель. Он служит довольно долго и подлежит регулярной регенерации.
Дополнительные трубки для подключения горячей воды напрямую с водопровода.
Сенсорная система, определяющая необходимость добавления смягчающей соли в воду. Иногда она работает полностью автоматически в паре с дозирующим устройством.
Блок для моющего средства «3-в-1», позволяющий устанавливать один картридж с моющим веществом, ополаскивателем и смягчающей солью.
Встроенные теплообменники, уменьшающие перепады температур и повышающие энергоэффективность ПММ.
Датчик чистоты воды. Он помогает определить момент завершения полоскания, экономя время и электроэнергию.
Система «луч на полу». Представляет собой проецируемую на пол световую индикацию, позволяющую оценить текущий режим работы аппарата.
Система для регуляции высоты расположения корзин с посудой.
Сенсор сушки, позволяющий определить её оптимальный режим, исходя из характеристик внешнего воздуха.

Каждая дополнительная деталь в посудомоечной машине увеличивает её стоимость. Профессиональные аппараты включают большинство перечисленных устройств, что обеспечивает высокое качество чистки посуды, энергоэффективность и удобство использования.

Ремонт посудомойки в домашних условиях на примере модели Bosh Silence Plus, видео

Увеличение площади кухонь в новостройках позволяет вместить туда много полезной техники, в том числе посудомоечную машину (ПММ). Этот аппарат облегчает женские обязанности и предоставляет больше времени для досуга.

Функционал и устройство посудомоечной машины может отличаться у разных моделей, поэтому при выборе такой техники нужно изначально подробно изучить её характеристики.

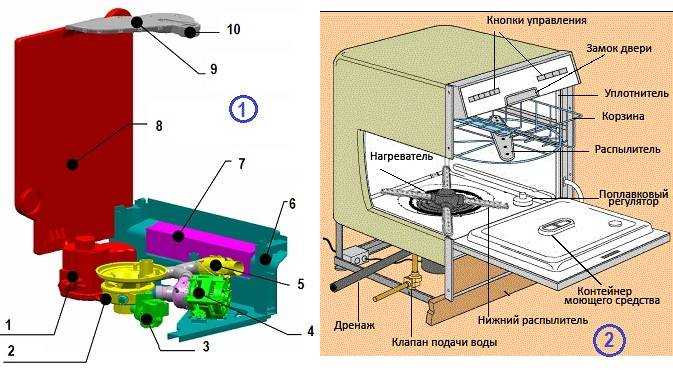

Конструктивные составляющие посудомойки
Типы современных моделей
Дополнительная функциональность ПММ
Схема работы посудомойки
Виды сушки в посудомоечной машине
Ремонтопригодность деталей ПММ Электрический циркуляционный насос
Помпа сливной системы
Плата аппарата управления
Впускной водный клапан
Проточные нагреватели и ТЭНы
Элементы осушительного оборудования
Прочие комплектующие ПММ

Выводы и полезное видео по теме

Главная функция у неё одна – очистить от загрязнений вложенную внутрь посуду. Но обеспечение хорошего результата возможно только при правильной работе её узлов.

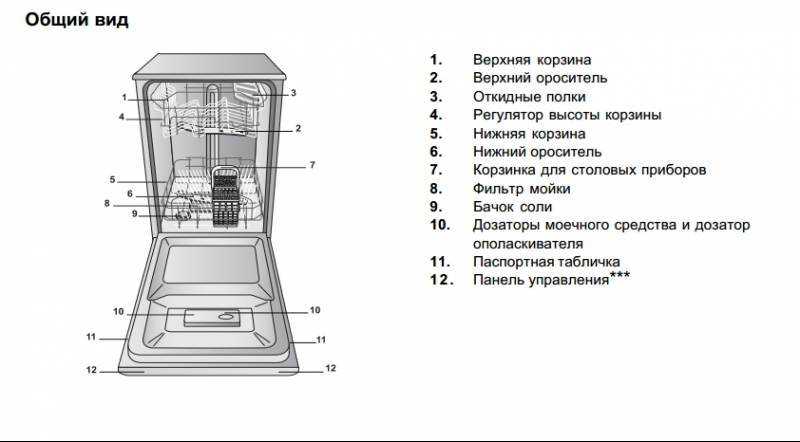

К основным деталям посудомоечной машины относят:

Панель управления.
Герметически закрывающаяся внутренняя камера.
Блоки распылителей (коромысел).
Циркуляционный насос, обеспечивающий возврат на распылители стекающей воды.
Отсек для моющего средства, ополаскивателя, смягчителя воды.
Корзины для посуды, полки для бокалов.
Система водяных фильтров.
Проточный нагревательный элемент.
Поплавковый выключатель.
Шнур питания.
Впускной водный клапан.
Сливная помпа.
Система шлангов.
Прессостат.
Лампа.

Перечисленные детали составляют основу типовой ПММ, но в её конструкции могут быть предусмотрены и другие модули. Пользователю для обозрения доступно только внутреннее пространство моющей камеры. Именно в нем расположены основные элементы, отвечающие за чистоту обрабатываемой посуды.

Основными деталями, расположенными внутри рабочего пространства посудомоечной машины, являются:

Корпус ПММ. Выполненен из нержавейки. Его стенки не испытывают сильного механического воздействия, поэтому толщина металла у бака минимальна.
Коромысла для разбрызгивания жидкости под давлением. Они не имеют специального привода, а вращаются благодаря косому расположению нескольких выходных отверстий.
Корзины для укладки посуды. Их во внутреннем пространстве может помещаться несколько. Размер корзин обычно отличается: внизу располагается более просторная для кастрюль, а вверху – компактная для тарелок, кружек, столовых приборов.
Система фильтров. Находится в нижнем секторе бака, состоит из верхней сетки и расположенного под ней решетчатого стакана.
Отсек для загрузки средств. Предназначен для моющего вещества, ополаскивателя и смягчителя воды. Эти три емкости могут быть расположены отдельно или соединяться в рамках одного дозатора.
Уплотняющие резинки и лампочка.

Без перечисленных компонентов посудомоечная машина просто не сможет качественно выполнять свои функции. Но внутри ПММ могут устанавливаться и другие элементы, обеспечивающие расширенные возможности и позволяющие облегчить работу с устройством.

Предлагаем ознакомиться Выбор фильтра для стиральной машины при плохом качестве воды и для её смягчения

Далеко не все квартиры имеют просторные кухни, способные вместить полноразмерные посудомоечные машины. Поэтому производители изобрели множество альтернативных устройств, способных мыть посуду и не занимать много место. Все они являются исключительно электрическими с принудительным нагнетанием водяного напора.

Можно выделить четыре конструкционные типа ПММ:

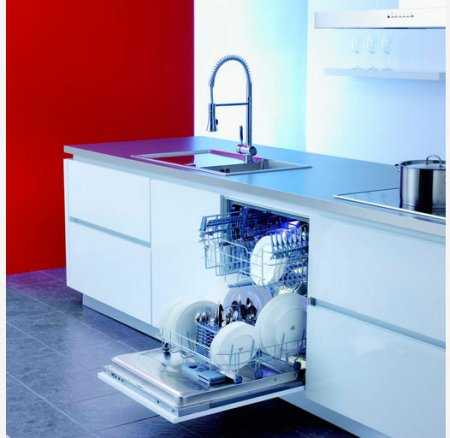

Встраиваемые под столешницу.
Стоящие отдельно.
Компактные переносные.
С вертикальной загрузкой.

Встраиваемые под столешницу ПММ обычно имеют глубину 57 см, которая позволяет провести между аппаратом и стеной необходимые коммуникации. При правильном монтаже передний край машинки таких размеров будет находиться вровень со столом. По ширине посудомойки могут быть компактными (44-46 см) или полноразмерными (56-60см). Высота у них обычно стандартна – 81-82 см с возможностью регулировки.

Как правильно выбрать посудомойку для себя?

Перед тем как выбрать посудомоечную машину необходимо определиться, нужна вам техника с большим количеством функций или простая. Отзывы о недорогих моделях неплохие, поэтому не всегда есть смысл переплачивать. Бюджетный вариант посудомойки неплохо справится с каждодневной работой. Немаловажны размер корпуса и вместимость. Если семья небольшая, то нет смысла переплачивать за габаритную технику. Небольшая модель на 8–9 комплектов вполне уместна

Обратите внимание из какого материала сделаны корпус и основные запчасти. Не стоит брать технику с большим количеством металлических элементов. Корпус тоже должен быть выполнен из прочного материала, тонкие стенки быстро погнутся и внешний вид помощницы будет испорчен

Корпус тоже должен быть выполнен из прочного материала, тонкие стенки быстро погнутся и внешний вид помощницы будет испорчен.

Не последнее место занимает вопрос цены. Цена на посудомойку напрямую зависит от ее функциональности. Воспользуйтесь отзывами читателей, так вы не ошибетесь и подберете модель правильно. Купить бюджетную модель можно начиная от 8 000 р.

Перед покупкой осмотрите технику со всех сторон. Проверьте наличие комплектующих. Посмотрите какой размер стандартного шланга для слива и набора воды. Если длина небольшая, то технику будет сложно устанавливать в желаемое место на кухни. Придется покупать комплектующие отдельно.

Правильная эксплуатация техники – это залог ее бесперебойной работы. Советуем при эксплуатации придерживаться следующих правил:

Для мытья используйте только специальные составы: порошки, таблетки, капсулы. Они с низким содержанием пеняющих средств и не повредят технику. Заблуждение, что можно использовать для мыться порошок от стиральной машинки автомат. Действительно, посуда отмоется и пены не будет, но смоется состав неокончательно и семья может отравиться.
При перегрузке, машины отмываться посуда будет не полностью.
Располагайте посуду по схеме, которая прилагается к каждой модели. Разбрызгивающие струйки должны попадать на лицевую сторону посуды, иначе промывка будет некачественной.
Нельзя мыть в машинке изделия из серебра или стали, они подвержены коррозии.
При повышенной жёсткости воды рекомендуем использовать большее количество моющих составов.
Посуда при укладке в корзину не должна плотно контактировать, иначе струйкам воды будет сложно отмыть грязь между тарелками или чашками.
Не вся посуда подходит для посудомойки, особенно пластиковая. При сушке на высокой температуре посуда испортится и повредит машинку.
Для быстрого высыхания, без разводов и пятен, необходимо залить в машинку кондиционер.
Чашки и стаканы укладываются в корзину дном наверх, так струйкам снизу будет проще обработать посуду изнутри.
При небольшом количестве посуды используйте кнопку экономии воды и энергии.

Какую бы посудомойку ни выбрал читатель, важно разбираться и понимать принцип работы техники. А правильная эксплуатация и уход продлят срок эксплуатации в несколько раз

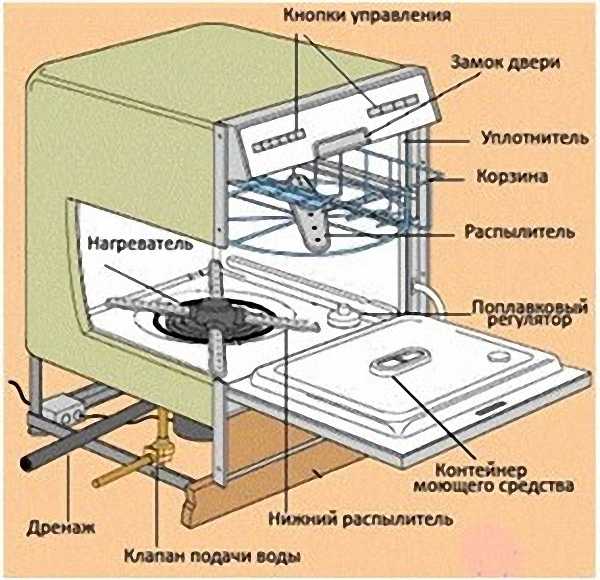

Из чего состоит

Посудомоечная машина может быть встраиваемой, когда ее корпус зашивается кухонными панелями, или отдельно стоящей.

Выглядит устройство изнутри следующим образом: основная часть машинки – металлический прямоугольный бак, внутри которого и происходит мойка посуды.

Чаще всего он изготовлен из нержавеющей стали, почему машина и способна выдержать воздействие воды и моющих средств. Дверца агрегата расположена фронтально и открывается в большинстве случаев горизонтально.

Обратите внимание:

дверца посудомойки оборудована резиновой прокладкой по всему периметру, что гарантирует защиту от протечек воды из бака в процессе работы.

Далее, практически любая мойка имеет две расположенные друг над другом выдвижные корзины, которые заполняются посудой. Также прилагается пластиковый стакан с отсеками для складирования столовых приборов – ножей, ложек и вилок.

На передней дверце расположены дозаторы для моющего средства, выпускаемого в форме специальных таблеток или жидкого мыла. Почти все модели также оснащены небольшим контейнером для средства, смягчающего воду.

На верхней панели расположены специальные коромысла, предназначенные для распыления мыльной воды, а на нижней панели фильтры с мелкой сеткой для сбора остатков пищи.

Примите к сведению:

посудомойка подключается к электросети, гибкими шлангами к системе водоснабжения для поступления воды и к канализации для сброса стока.
