Конструкция прибора
Утюг устроен достаточно сложно. Внутри корпуса размещены несколько десятков элементов, основу которых составляют следующие узлы:
- нагревательный элемент;
- регулятор для поддержания температуры нагрева подошвы в заданных пределах;
- сетевой шнур;
- система подачи пара;
- подошва.
На корпусе также находится индикатор. Когда лампочка горит, это свидетельствует о том, что рабочая поверхность еще не достигла нужной температуры.

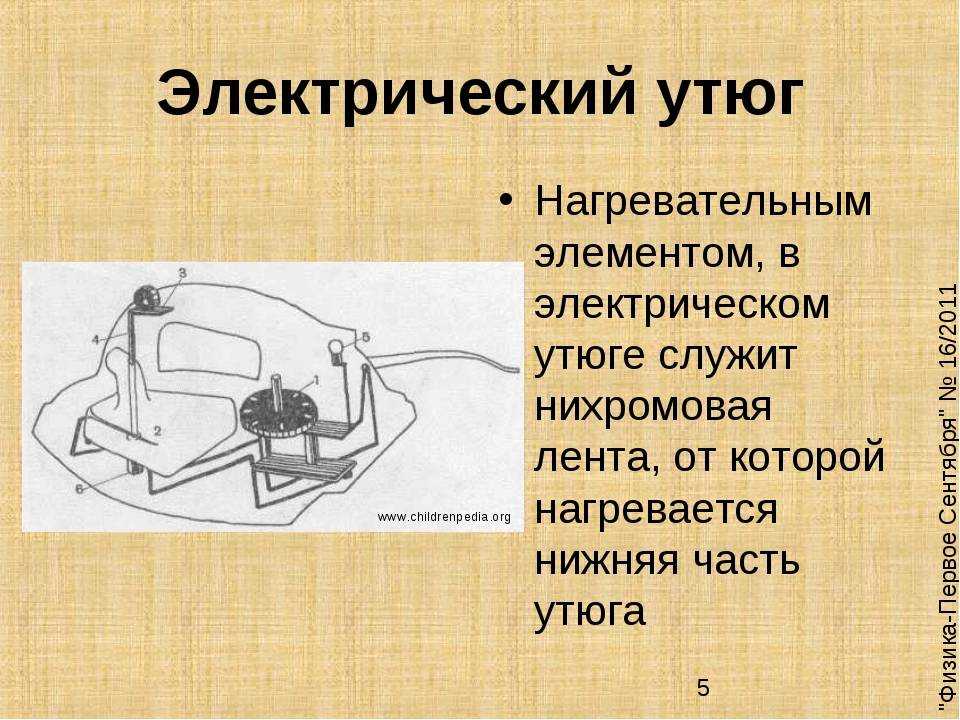

Нагревательный элемент
Представляет собой нихромовую спираль, дополненную керамическими кольцами. К ней с помощью сетевого шнура поступает электрический ток, происходит нагревание спирали, а от ТЭН тепло передается подошве. В результате поверхность равномерно прогревается до заданной температуры.
Терморегулятор
Чтобы можно было подбирать подходящий режим для глажки различных типов ткани, в утюге имеется терморегулятор. Специальное колесико, расположенное на корпусе прибора, выставляют в определенное положение, чтобы отрегулировать термостат. Когда температура достигает нужного значения, происходит размыкание цепи, и подача напряжения прекращается.
Электрический провод
Шнур состоит из 3 жил, закрытых пластиковой изоляцией. Одна из жил используется для заземления – это позволяет снизить риск удара током.
Чтобы удлинить срок службы утюга, предотвратить перетирание полимерной оболочки в процессе глажки, провод дополнительно имеет тканевую оплетку. Возле основания прибора расположен пластиковый ограничитель, препятствующий излишним перегибам шнура.
Система подачи пара
Современные утюги оснащены системой подачи пара. Она состоит из резервуара для жидкости, размещенного в корпусе, специального заливного отверстия, сопла на носике, камеры, расположенной рядом с ТЭН, каналов, через которые пар подается к отверстиям в подошве.
Управление системой осуществляется с помощью 2 кнопок, расположенных на ручке устройства.
- Первая отвечает за подачу струи горячего влажного воздуха через отверстия в подошве. Превращение воды в пар происходит в отдельной камере. После нажатия соответствующей кнопки небольшая порция жидкости подается в специальный резервуар, где за считанные секунды нагревается, полученный пар поступает к подошве.
- При нажатии на вторую кнопку через сопло, располагающееся на носике прибора, разбрызгивается вода. Эта функция позволяет увлажнить сильно смятую ткань, чтобы лучше разгладить складки.
Подошва
Подошва – это рабочая поверхность утюга. Ее форма, способность быстро и равномерно нагреваться существенно влияют на качество глажки. Самой удобной считается подошва с узким носиком и большим количеством отверстий для пара – с ее помощью можно эффективно справиться с самыми сложными заломами на ткани даже в труднодоступных местах, например между пуговицами.
Материал, применяемый для изготовления подошвы, также влияет на удобство использования прибора и качество глажки. Алюминий нагревается в короткие сроки, но неустойчив к механическому воздействию. Подошва из нержавеющей стали легко чистится, хорошо скользит. Керамическое покрытие справляется с любыми типами тканей. При этом уход за ним не отличается особой сложностью – для удаления нагара или грязи достаточно мыльного раствора и губки.
Водяная камера и образование пара
Утюг не нагревает воду, как пооттер постоянно, пар появляется при попадании холодной воды в специальную камеру на подошве (ТЭНе) утюга, а для ее нагрева требуется время. Именно поэтому, когда утюг еще не разогрелся и нажать клапан, то вместе с водой может появится и ржавчина, сгустки мелких частиц и др. Пользуйтесь паром только при полностью разогретой подошве утюга. Ведь не всегда мы используем дистиллированную воду для «заправки» утюга, часто наливаем прямо из крана. Вот из-за этого и появляются разные неожиданности вместо чистого пара и что самое неприятное, что происходит это при утюжке светлой и дорогой вещи.
Стрелочками на фото указаны отверстия, из которых подается холодная вода на подошву утюга, точнее, в паровую камеру. Справа основной канал, а слева — дополнительный.
Возможности утюга с парогенератором
Такой утюг легко и просто справится со всеми задачами по глажке белья. Благодаря хорошему пару утюг одинаково качественно погладит и толстые ткани (или белье, многократно сложенное) и деликатные. Утюг с парогенератором может быть использован и для ряда смежных задач.
- Очищать мягкую мебель и плотные портьеры от пыли, шерсти животных и другого ворса. Можно использовать даже для чистки одежды.
- Устранение неприятных запахов с одежды, любых тканей, мебели, матрасов. Пар, проходя под давлением сквозь ткань, подхватывает и уносит с собой частицы запахов.
- Вертикальное отпаривание одежды и предметов интерьера (штор прямо на карнизе, покрывал). Идеальный вариант для верхней одежды, и одежды сложного кроя (например, мужских костюмов).
- Гигиеническая обработка предметов интерьера и постельных принадлежностей. Обработка горячим сухим паром убивает бактерии и паразитов, которые со временем могут появляться в подушках и матрасах.
Сравнивая приборы из разных ценовых сегментов, при выборе надо учитывать и сферу будущего применения, потребности конкретного покупателя. Между утюгом и парогенератором есть следующие отличия.
- Утюг воздействует на ткань контактно, проходясь по ней раскаленной поверхностью подошвы. Увлажнение здесь работает как вспомогательный фактор. Парогенератор воздействует сухим паром, разглаживая ткань на всю толщину, работая с ее волокном. Идеальное разглаживание и острые стрелки по силам парогенератору.
- Емкость для воды в утюге есть, но она настолько мала, что при глажке нескольких комплектов белья воду приходится подливать несколько раз. Парогенератор оснащен вместительным резервуаром, запаса воды хватает на несколько часов непрерывной работы.
- Парогенератор выпускает настолько мощный поток пара, что справляется с бельем, сложенным в несколько раз, или со стопкой полотенец.
Предохранитель
Термопредохранители бывают одноразовые и многоразовые. Одноразовые при превышении критической температуры перегорают. После этого утюг не включается и восстановить его работоспособность можно только заменив одноразовый предохранитель.
Виды предохранителей в утюге
Многоразовый сделан на основе все той же биметаллической пластины и работает также. Этот узел повышает надежность утюга — не дает ему перегореть, если, вдруг, не сработал терморегулятор. Чаще всего причина не работающего утюга — перегорание предохранителя. Это порядка 50% случаев выхода этого прибора из строя. Это случается, если и терморегулятор, и многоразовый предохранитель не отключили утюг.
Добраться до предохранителя можно лишь полностью сняв корпус. Находим его, прикасаемся щупами мультиметра с двух сторон. Если звуков нет, виноват именно он. Выпаиваем неисправный, ставим аналогичный. Можно еще вместо него поставить «жучок» — впаять кусок провода. Но при очередном сбое перегорит уже ТЭН, а не предохранитель. Тогда ремонт утюга своими руками закончится покупкой нового — цена на подошву сопоставима со стоимостью нового утюга.
Прочие дополнительные системы
Помимо наличия системы парообразования в разных её формах, современные утюги оснащаются иными системами для упрощения глажки и повышения комфорта пользователя.
Сухая глажка
Потребуется для работы на деликатных тканях, которые нельзя обдавать паром. Например, шёлк из-за воздействия пара скрутится и оплавится. По сути, данная функция лишь контролирует температуру нагревательного элемента на близком к минимальному значению параметре.
Автоматическое выключение
Служит для пожарной безопасности. Поскольку утюг содержит нагревательный элемент, то может привести к возгоранию при несоблюдении техники безопасности. Специальный предохранитель позволяет отключать устройство если оно:
- 30 секунд стоит без движения в горизонтальном положении;
- около 10 минут зафиксировано в вертикальном положении.
Беспроводная подача тока
На большинство моделей электроток, который служит энергией для нагревательных элементов, подаётся при помощи провода, идущего от электросети. Но всё большую популярность завоёвывают модели, которые способны работать без проводов. Они оснащаются аккумулятором, но всё равно устройство придётся ставить на зарядку к специальной станции. Преимущество такого решения спорно — все зависит от условий использования и желаний клиента.
Съёмный резервуар воды
Такая функция позволяет сильно облегчить сам утюг. Вешать резервуар на устройство можно только тогда, когда необходимо использовать подачу пара.
Подготовка к работе
Все элементы электрической схемы утюга находятся на внутренней стороне подошвы. Устройство утюга не отличается сложностью и состоит из следующих элементов:
- Подошва со встроенным нагревателем. Если в приборе имеются отпариватели, то для них в подошве предусмотрены отверстия.
- Термостат функции регулирования температуры нагрева.
- Резервуар, в котором содержится вода для отпаривания.
- Сопло для разбрызгивания воды и выхода пара. Также есть регулятор отпаривания, с помощью которого можно регулировать интенсивность пара.
- Электрический шнур для подключения прибора к сети. Он прикрепляется к контактной колодке, расположенной под пластиковой крышкой.
Для ремонта утюга необходимо подготовить набор инструментов. В процессе работы понадобятся:
- крестовые отвертки прямой и изогнутой формы;
- широкий нож или ненужная пластиковая карта, чтобы поддевать защелки;
- мультиметр для проверки работы электрических элементов;
- паяльник для замены деталей.
Чтобы отремонтировать утюг, нужно иметь навыки работы с мультиметром и уметь держать в руках отвертку, а также соблюдать аккуратность и последовательность действий.
Что потребуется для ремонта утюга
Переходя к вопросу о том, как починить утюг своими руками, следует сразу разобраться с необходимыми инструментами. В крупных хозяйственных магазинах могут быть запасные части для многих моделей таких бытовых приборов. В основном это сменные кабели и подошвы. Однако не стоит приобретать внутренние комплектующие и микросхемы в магазинах самостоятельно или заказывать их в ремонтных мастерских. Неправильная установка плат может привести к полному выходу из строя прибора или даже его возгоранию.
Инструменты для обслуживания и ремонта, которые вам понадобятся:
- Отвертка.
- Зубочистки или тонкая иголка.
- Раствор для чистки парового отсека.
- Раствор или карандаш для очистки подошвы.
- Комплектующие детали для замены.
Все эти инструменты и растворы подойдут практически для всех моделей приборов. Выполняйте все действия, не торопясь и внимательно. Будьте аккуратны при очистке подошвы утюга. Большинство покрытий чувствительны к царапинам. Если вы повредите верхний слой подошвы, то при глажке одежды в дальнейшем на ней могут оставаться пятна или ожоги. О том, как починить утюг своими руками при таком типе неисправности, можно прочитать ниже. Для этого не потребуется много времени и больших затрат.
Самостоятельный ремонт
Если у вас модель парогенератора компании Tefal, то вы можете самостоятельно произвести ремонт, устранив при этом простые неисправности. Все модели обладают одинаковой конструкцией, различия существуют только в некоторых нюансах.
Рассмотрим наиболее часто встречающиеся неисправности и способы, как произвести ремонт парогенератора своими руками:
- Станция сообщает, что готова к эксплуатации, но когда нажимаешь на кнопку, отсутствует подача пара — кнопку необходимо заменить.
- Парогенератору не подается пар — в этом случае следует проверить работоспособность ТЭНа, предохранителя, электромагнитного клапана, произвести очистку пароотводной трубы. В случае повреждения требуется очистить резервуар бойлера от накипи, произвести замену термостата или шланга, который служит для поступления пара к утюгу.
- Переключатель давления характеризуется некорректной работой — применяя мультиметр, нужно проверить исправность детали. В случае возникновения поломки требуется произвести замену и установить исправный микропереключатель или тумблер.
- На панели управления отсутствует реакция на нажатие кнопки — проверяется целостность проводки, если проблема не находится, то проводку следует заменить.
- В емкости наблюдается постоянное свечение индикатора низкого уровня воды — необходимо проконтролировать уровень воды в емкости, если он соответствует норме, то причина находится в датчике объема жидкости, его требуется заменить.
- На подошве утюга из перфораций наблюдается слабое давление пара — для разрешения подобной проблемы рекомендовано проверить регулятор, в случае неисправности произвести замену на новый.
Невозможно предусмотреть все случаи, которые могут возникнуть в процессе функционирования устройства и спровоцировать неисправности. Данный список можно пополнять новыми проблемными ситуациями.

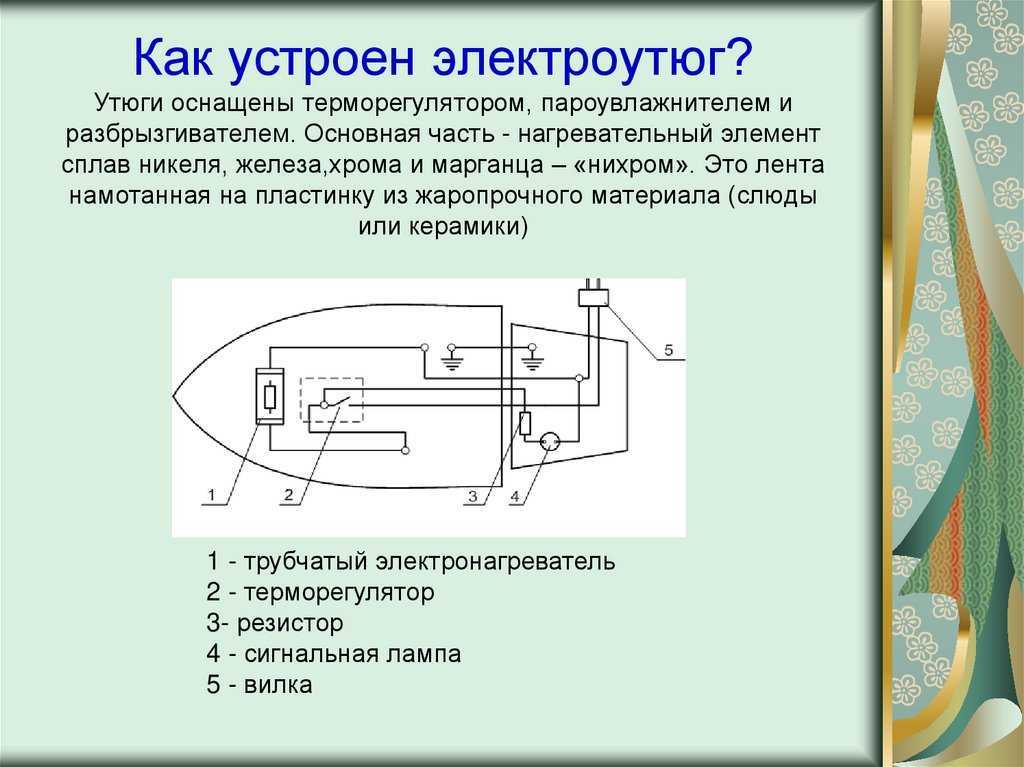

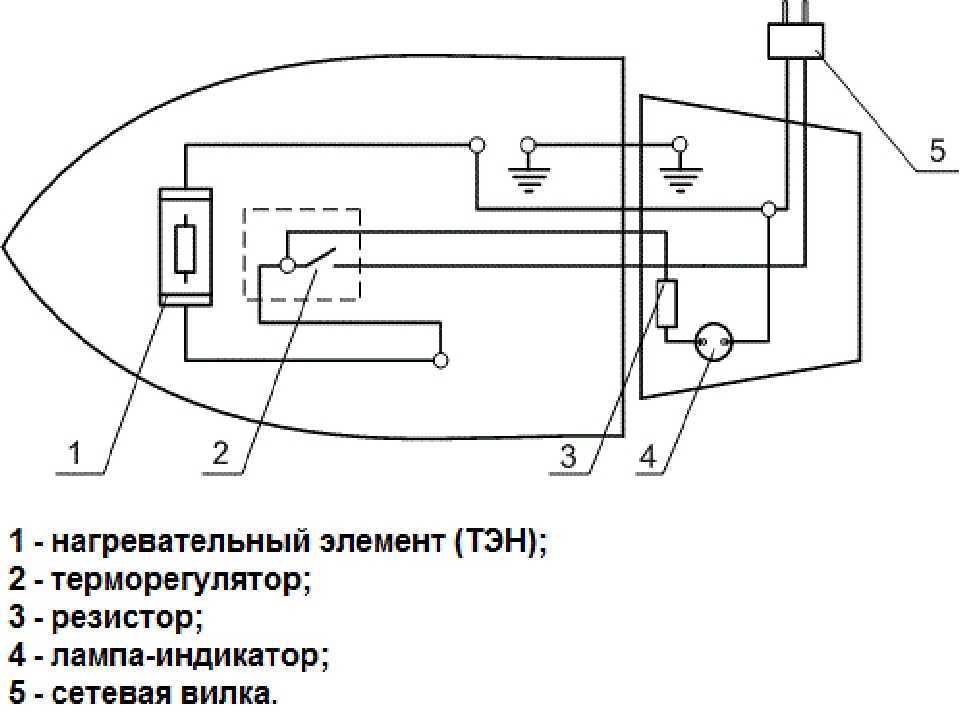

Электрическая схема и принцип работы
Стандартная электрическая схема прибора представлена на картинке и включает в себя:
- нагревательный элемент;
- систему регулирования температуры;
- резистор;
- лампу;
- вилку.
В качестве нагревателя в обычных утюгах используют ТЭН. Он представляет собой спираль, помещенную в металлический или керамический корпус-трубку. При подаче напряжения металл раскаляется, и тепло подается к подошве.
Важно! Многие современные устройства имеют систему индикации, некоторые оснащены термопредохранителями, срабатывающими, когда температура нагрева превышает предельно допустимое значение. Принцип работы утюга состоит в выделении тепловой энергии при прохождении электрического тока через нагревательный элемент
Тепло от ТЭН передается подошве. Для регулирования степени нагрева поверхности используют термостат. Колесико на корпусе прибора выставляют в определенное положение, после нагревания до заданной температуры подача тока прекращается. Когда поверхность остывает, ток снова поступает к ТЭН, на корпусе загорается индикатор
Принцип работы утюга состоит в выделении тепловой энергии при прохождении электрического тока через нагревательный элемент. Тепло от ТЭН передается подошве. Для регулирования степени нагрева поверхности используют термостат. Колесико на корпусе прибора выставляют в определенное положение, после нагревания до заданной температуры подача тока прекращается. Когда поверхность остывает, ток снова поступает к ТЭН, на корпусе загорается индикатор.
Особенности конструкции утюга-парогенератора
Многие задумываются о том, что лучше – утюг или парогенератор. Здесь все будет зависеть от особенностей использования прибора. Если требуется раз в неделю прогладить рубашки или брюки, то в этой ситуации будет достаточно обыкновенного утюга с функцией отпаривания. Если ежедневно необходимо разглаживать большое количество одежды или несколько раз в неделю гладить постельное белье, то здесь без утюга с паром не обойтись.
Выбирая утюг с парогенератором нужно обращать внимание на размер резервуара для воды
Главным неудобством обычного утюга считается небольшая ёмкость для воды, которой обычно не хватает для глажки постельного белья или сильно измятой одежды, прошедшей через электрическую сушилку. В этом случае придётся постоянно останавливать процесс и доливать воду в резервуар. С приобретением утюга с парогенератором такой проблемы получится избежать, потому как бойлер, генерирующий пар, выносится отдельно и соединяется с прибором с помощью специального шланга. По этой причине вес и размер утюга будут значительно меньше этих показателей стандартного устройства.
Другим отличием утюга с парогенератором считается отсутствие большого количества регуляторов и настроек, потому как горячим паром допустимо разглаживать одежду из любого вида ткани, не изменяя температурного режима глажки. Рекомендуется только при необходимости уменьшать силу действия пара, чтобы сократить энергозатраты, особенно если гладить не сильно измятые предметы или вещи из деликатных тканей, которые практически не мнутся.
Не все модели утюгов с парогенератором отличаются возможностью долива воды без предварительного остывания
Неважно, какой парогенератор будет приобретён, все равно, независимо от модели, прибор производит большее количество пара, нежели обыкновенный утюг. Мощная струя поможет за короткий срок справиться даже с самыми сложными складками на плотной или жёсткой ткани

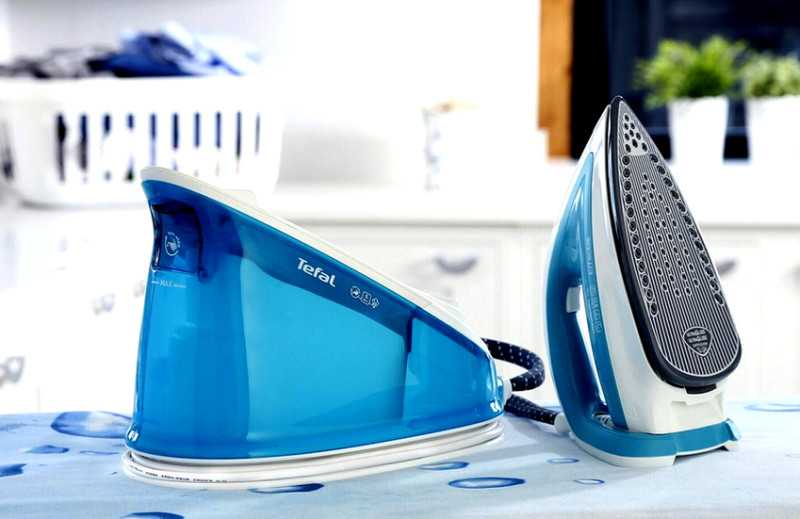

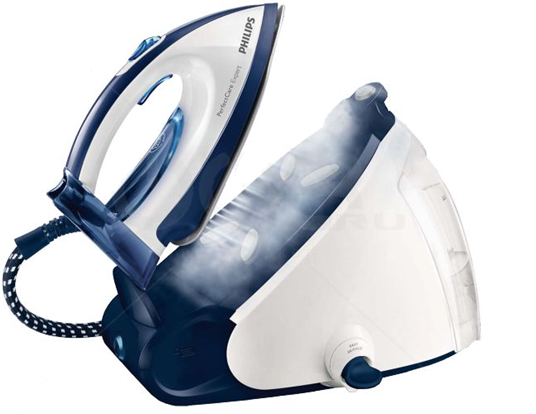

Утюг с парогенератором
Модели бывают со встроенным генератором и отдельно стоящим. У девайсов с отдельно стоящим парогенератором система подачи соединена при помощи проводов и паропроводящих шлангов.
Устройство
Изделие оборудовано специальной станцией с ТЭНом, резервуаром для воды. Горячий поток воздуха подается по специальному шлангу. Главная роль здесь отведена паровой станции, где происходит нагрев до заданных значений. Ее строение следующее:
- емкость для воды;
- нагревательный элемент (ТЭНа);
- термостат;
- предохранитель;
- тумблер регулировки давления;
- крышка для защиты предохранительного клапана;
- собственно клапан;
- дозатор;
- манометры (в отдельных моделях).
Перечислим основные элементы всей конструкции:
- Задняя крышка – крепится винтами к корпусу. Бывает прикрепление к колодке, в этом случае крышка прямая. Если она не закреплена на колодке, то при разборке крышку необходимо тянуть вверх. Фиксаторы при этом освобождают крепеж.
- Колодка фиксирует кабель в корпусе. Может быть монолитной или разборной. Монолитная снимается, если раскрутить винты на колодке и хомуте. Чтобы снять разборную колодку, нужно отжать фиксаторы.
- Верхняя крышка закрепляется специальными приспособлениями с отжимами. Предусмотрено снятие с двух сторон.
- Корпус привинчен к паровой станции утопленными креплениями. Они отличаются по форме и по длине.
- Подошва содержит токопроводящие и нагревательные элементы.
По виду паровые станции различают на самотечные и помповые. В первых жидкость попадает туда, где находится нагревательный элемент. Там при высоких градусах жидкость испаряется. В помповых нагрев воды выполняется непосредственно в отдельной емкости. После парообразования горячий воздух под высоким давлением подается к подошве.
Если требуется погладить небольшой объем белья и нет высоких требований к результату, подходят самотечные изделия. При необходимости иметь идеально отглаженные вещи, лучше применить помповую модель.
Принцип работы
Для правильного функционирования паровой станции нужно выполнить следующие действия:
- открутить крышку клапана;
- заправить емкость водой;
- подключить станцию к сети (напряжение 220В);
- включить кнопку ТЭНа на панели, чтобы начался нагрев воды до 160 градусов.
Принцип работы утюга с парогенератором – это целая система подачи горячего воздуха без нагрева подошвы. При достижении указанных значений вода превращается в пар. Давление в пределах 0.35 Мпа. Через 150 секунд система готова для эксплуатации. В моделях предусмотрена защита от перегрева, эти функции обеспечивают термостат и предохранитель. В случае, если режим пара превышает нормативные значения, срабатывает автоотключение ТЭНа. Когда градусы снижаются, автоматически включается нагрев. При поломке термостата предохранитель обеспечивает безопасность работы. Если он перегорает, отключается вся цепь. После замены предохранителя использование девайса можно продолжить.
Электрическая схема
Схема электроутюга с парогенератором состоит из следующих частей:
- евровилки с заземлением;
- реле КМ – с цепями питания обмотки;
- SK – датчика положения;
- терморегулятора;
- соединительной колодки;
- термозащиты;
- ТЭНа;
- индикаторных ламп.
Датчик положения с реле КМ выполняют функции защиты. Там же располагается светодиодный индикатор включения.
Разновидности генераторов по принципу использования жидкости
Есть два типа паровых станций. Простой вариант — самотечные. Здесь жидкость подается непосредственно в зону нагрева. При ее интенсивном испарении образуется пар, который выбрасывается через отверстия в подошве.
Продвинутая конструкция — генераторы помпового типа. Они греют жидкость в отдельном резервуаре, куда она подается дозатором. Образовавшийся при испарении пар выбрасывается помпой. Это обеспечивает не только стабильность подачи, но и контролируемое высокое давление струи.
В зависимости от конструкции, утюги с парогенераторами предназначены для разных задач. Самотечные модели не способны обеспечить высокое, контролируемое качество конечного результата глажки. Но их ценник и общие характеристики привлекательны для домохозяек, имеющих дело с небольшим количеством белья. Когда нужен идеальный, стабильно хороший результат глажки значительных объемов вещей, без более дорогой помповой модели просто не обойтись.
Профессиональный утюг с парогенератором помпового типа
Типичные неисправности утюга и способы их решения
Поломки утюга связаны преимущественно с неправильным режимом эксплуатации, резкими перепадами напряжения или недостаточной герметичностью отсека для воды, влага из которого просачивается на электронные компоненты устройства. Определить причину неисправности, учитывая значительную сложность конструкции современных утюгов, бывает непросто, однако существует ряд типичных признаков, которые сокращают круг поисков:
- При подключении утюга к сети не горит световой индикатор и не происходит нагрев подошвы. Прежде всего следует проверить исправность розетки, поскольку часто именно она становится причиной поломки. Если сеть оказалась исправной, то следующим источником проблемы может служить нарушение целостности сетевого кабеля. Кроме того, обрыв часто обнаруживается непосредственно в области подошвы утюга, где расположен небольшой предохранитель, перегорающий при чрезмерном нагреве.
- Горит световой индикатор, но нагрев не работает. В данном случае причину неисправности следует искать в нагревательном элементе или описанном выше предохранителе, поскольку именно от этих элементов зависит подача энергии на подошву.
- Во время подачи пара из отверстий в подошве начинает просачиваться ржавая вода с осколками накипи. Подобная проблема наблюдается при попадании некоторого количества влаги непосредственно на электронные составляющие утюга: во время контакта включенного устройства с влагой происходит электрохимическая реакция, которая приводит к медленному разрушению металла. Процесс усиливается при условии использования воды, в которой содержится большое количество солей, органических и неорганических примесей.
