Признаки поломки подшипника в стиральной машине

Замена подшипника в стиральной машине Самсунг. Как заменить подшипник в стиральной машине Самсунг

Замена подшипника барабана стиральной машины «Самсунг» —распространённая процедура в мастерских, сервисных центрах. Эта деталь испытывает мощную нагрузку при эксплуатации, поэтому часто выходит из строя. Замена подшипника стиральной машины «Самсунг» своими руками — кропотливый, хлопотный труд. Это связано с особенностями конструкции. Задняя стенка моделей Samsung — глухая, не снимается. Будьте готовы к тому, что машинку придётся разобрать практически до винтика, чтобы добраться до барабана. Добросовестно сняв все мешающие детали, вы сохраните их целостность, вытаскивая бак. Готовы вернуть к жизни стиралку? Мы поможем вам практическими советами, ссылками на полезные ресурсы.

Шаг первый — подбор деталей

Для поиска подходящего ремкомплекта понадобится полное название модели. Оно находится над штрихкодом сервисной наклейки, на задней стенке стиралки.

Сфотографируйте или перепишите название — специалисты помогут подобрать запчасть. Возможно, необходимая модификация указана в таблице.

Сколько стоит подшипник на СМ Samsung?

Цена варьируется от 100 до 700 рублей. Для замены потребуется 2 подшипника — внутренний, внешний, обязательно новый сальник. Поэтому целесообразнее приобрести. Стоимость — 1000–2000 рублей.

Шаг второй — подготовка

Для начала подготовьте машинку к процедуре:

Отключите от электрической сети, коммуникаций.
Отодвиньте от стены, вытащите из шкафа, ниши, из-под раковины — вам понадобится место для манёвров, хорошее освещение.
Запаситесь инструментами: набором отвёрток, шуруповёртом, торцевыми ключами, молоточком, тряпкой, смазкой, ремонтным комплектом, маркером, фотоаппаратом, винтовым прессом.
Приготовьте место для снятых узлов, панелей, крепежей.

Шаг третий — демонтаж СМА

Основной процесс также придётся проводить в несколько этапов. Не забывайте фотографировать результаты своих трудов, снимать на камеру. Так будет легче собрать всё обратно. Приступим:

Снимите верхнюю крышку:

Выберите подходящую отвёртку, насадку для любимого шуруповёрта, открутите задние болты, которые крепят крышку.
Обратите внимание на наличие пластиковых шайб, прокладок — положите всё в одно место, чтобы не потерять.
Толкните крышку спереди от себя, чтобы крепежи вышли из пазов.
Когда поверхность продвинется вперёд — поднимите её вверх, аккуратно снимите.

Достаньте порошкоприёмник, зажав пальцем внутреннюю защёлку.
Откроется доступ к двум саморезам, которые держат переднюю панель, бункер порошкоприёмника — открутите их.

Снимите панель управления, отсоединив провода. Проводка СМ Samsung сделана с умом. Клеммы, разъёмы оформлены разными формами, цветом, поэтому сложно будет что-то перепутать при обратной сборке. Но если вы сомневаетесь, можете сфотографировать, пронумеровать маркером.
Сняв модуль, вы увидите саморезы, которые держат верхнюю часть основной передней стенки.
Отсоедините нижнюю панель, аккуратно поддев отвёрткой — это откроет доступ к нижним креплениям стенки.
Прежде чем открутить основные саморезы, снимите металлический хомут, крепящий манжету люка. Для этого подденьте плоской отвёрткой пружинку.

Заправьте манжету в барабан. Теперь можете снимать фронтальную панель.

Теперь, когда открыт доступ к внутренним узлам — снимите клапан подачи воды, заливной, воздушный патрубки, аккуратно отсоедините датчик уровня воды.

Снимая патрубок слива в нижней части машинки, подставьте ёмкость — в нём часто остаётся вода после стирки.
Отключите проводку нижней части — ТЭН, двигатель, насос, датчики, заземление. Отведите пучок проводов в сторону, закрепите, чтобы он не мешал, не повредился при снятии других деталей.
Торцевым ключом открутите крепления амортизаторов, бетонные противовесы.
Теперь можно вытащить пластиковый бак, сняв с пружин.
Демонтируйте все элементы, которые могут помешать: мотор, ремень, амортизаторы.
Разъедините половинки бака, поддев металлические пружины-защёлки по периметру ёмкости.

Снимите шкив. Пригодится торцевой ключ с головкой на 17.

Аккуратно выбейте вал молоточком, достаньте барабан.

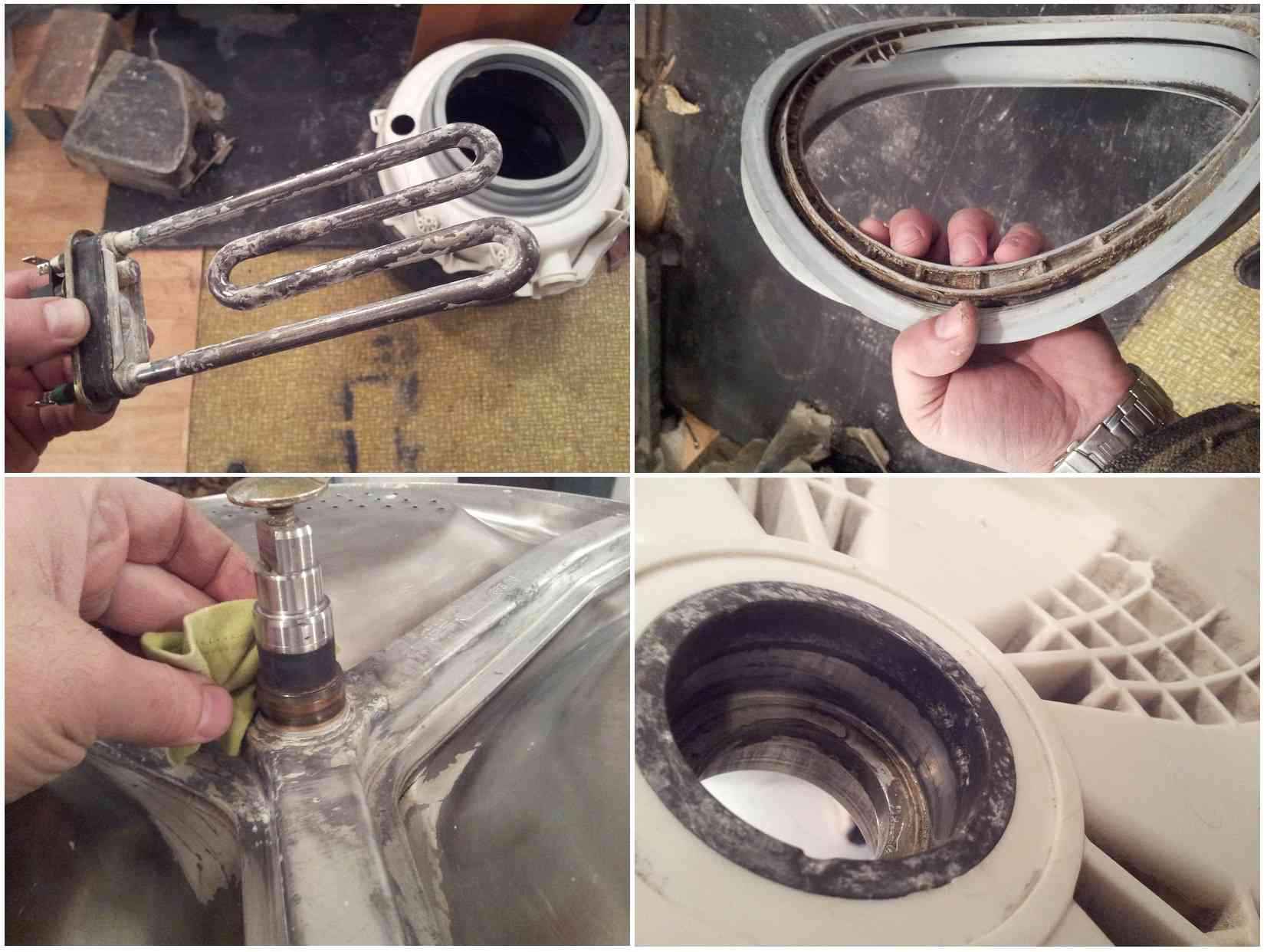

На задней крышке бака находятся подшипники и сальник.

Перед заменой комплекта обратите внимание на посадочное место. Если на валу большая выработка, зазубрины — есть смысл поменять крестовину, иначе замена подшипников не даст должного эффекта

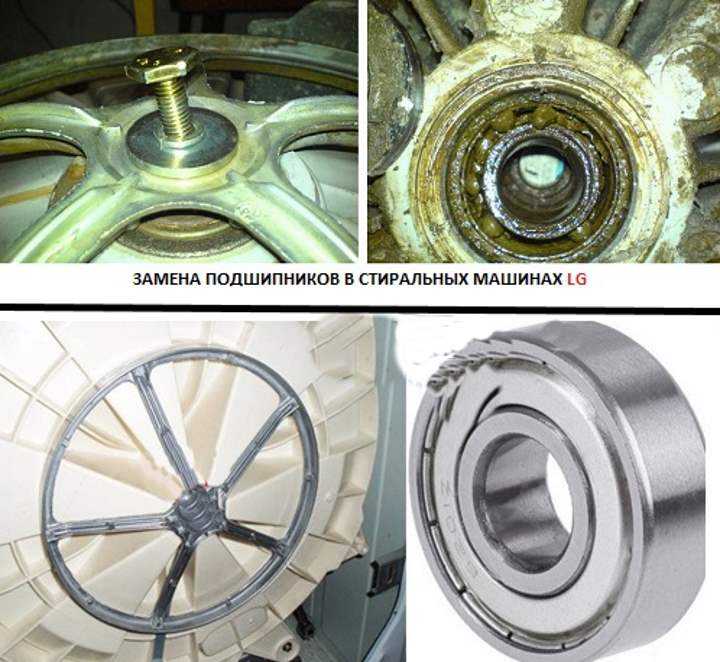

Действия при замене своими руками подшипника стиральной машины с фронтальной загрузкой

Как уже было написано выше, замена подшипника − это достаточно сложная задача, для выполнения которой необходимо разобрать стиральную машину. Для этого понадобятся следующие инструменты:

молоток;
резиновая (пластиковая) киянка;
пассатижи;
набор отвёрток;
набор гаечных ключей;
газовый ключ.

Кроме этого, необходимо иметь силиконовый герметик, аэрозоль WD-40, а также подшипники соответствующего размера и сальники, а также литол или иной вид подобной смазки.

Если пользователь выполняет подобную работу впервые, то чтобы облегчить процесс сборки и не ошибиться, можно воспользоваться смартфоном и заснять все виды подключения различных узлов и электрических соединений до начала процесса разборки.

Работы по замене подшипника на разных моделях стиральных машин могут несколько различаться, но, тем не менее, основные этапы выполняются в следующей последовательности:

Иллюстрация	Описание действия
Откручивается задняя крышка.
Снимается ремень привода вала барабана.
Заклинивается вращение барабана, для этого используется отвёртка или иной прочный инструмент.
Откручивается гайка, фиксирующая шкив, и он снимается.
Отсоединяются провода с ТЭНов и прочих элементов электрической схемы.
Откручиваются элементы крепления барабана к корпусу машины и электрический двигатель.
Откручивается и снимается верхняя крышка стиральной машины.
Отсоединяются конструктивные элементы, расположенные в верхней части корпуса, не позволяющие извлечь барабан.
Барабан извлекается из корпуса машины.
При помощи отвёртки извлекается сальник.
Используя молоток и керн, сначала выбивается внутренний подшипник.
Затем аналогичным образом извлекается наружный подшипник.
Посадочное место очищается от грязи, и новый подшипник запрессовывается при помощи киянки или деревянной подкладки и молотка.

Для того чтобы выбить подшипник, можно использовать керн и молоток, как в выше рассмотренном случае, или специальные съёмники, если таковые есть в наличии.

При выбивании подшипника необходимо наносить удары по всей его окружности, в противном случае подшипник может пойти криво, и его заклинит, что приведёт к лишним проблемам, связанным с его извлечением.

Для облегчения установки нового подшипника в посадочное место его можно смазать солидолом или другим видом густой смазки. При установке подшипника, расположенного внутри корпуса барабана, можно использовать рукоятку молотка или специально изготовленную из дерева заготовку, соответствующую диаметру посадочного места. Аэрозоль WD-40 потребуется в том случае, если какие-либо элементы крепления не будут откручиваться, то их следует обработать этим препаратом. Сборка стиральной машины осуществляется в обратной последовательности по отношению к тому, как велась её разборка. После завершения проверяется работоспособность отремонтированного бытового прибора.

Помпа

Сливной насос предназначен для откачивания воды из бака. Состоит он из небольшого электромотора, на валу которого закреплена крыльчатка. На область крыльчатки одевается улитка с патрубками, а к ней подсоединяется сливной шланг.

Поломку помпы можно определить по следующим признакам:

не откачивается вода из бака;
слышен гул в нижней части агрегата, но откачка воды не происходит;
вода откачивается очень слабо, чего раньше не наблюдалось;
слышны посторонние звуки при работе помпы (скрежет, стук и т.д.).

В некоторых случаях данные симптомы могут вызываться простым засорением улитки, из-за которых крыльчатка не может вращаться. Но иногда крыльчатка ломается, или искривляется вал, удерживающий ее. В таком случае потребуется замена помпы стиральной машины, которую несложно произвести самостоятельно.

Как проверить помпу стиральной машины — 4 способа

В зависимости от признаков поломки применяем один из четырёх способов проверки стиральной машинки.

Машинка не сливает воду
Слышны посторонние звуки и шум
Насос гудит и не качает
Сливной насос не работает, и нет никаких звуков.

Проверку следует вести по принципу «от простого к сложному». Сперва проверяем на засор.

Проверять желательно, не вынимая сливного насоса из стиралки. Это сэкономит время и усилия, если выясниться другая причина неисправности. Некоторые модели машин довольно сложны в устройстве и с непривычки будет довольно сложно даже добраться до насоса.

Проверка улитки помпы

Если слышен необычный шум в зоне расположения помпы (нижняя правая часть машинки), то возможно в улитку насоса попал мелкий предмет после стирки или произошёл критичный засор. Если это случилось в процессе стирки, то предварительно придётся вычерпать воду из барабана. Проверка заключается в следующем:

Открываем крышку в нижней правой части панели.
Видим круглое отверстие с пробкой — это фильтр.
Открываем фильтр методом откручивания. Возможно подтекание воды, поэтому заранее подставим небольшую плоскую ёмкость.
Смотрим внутрь полости улитки (можно подсветить фонариком), удаляем посторонние предметы, если они там есть. В нормальном состоянии мы не увидим ничего кроме крыльчатки насоса. Кроме случаев, когда на одну улитку установлено два моторчика — один на слив, другой на рециркуляцию (полив).

Ещё одна традиционная причина — это засор входного патрубка. Поможет чисто механическая прочистка.

Как проверить работоспособность помпы стиральной машины

На иллюстрации: вид стиральной машины снизу, фишка сливного насоса отключена. Видны ещё 2 помпы (рециркуляции и полива).

Внимание! При работе с электрическими устройствами необходимо соблюдать правила техники безопасности!

Если помпа не сливает воду, то чтобы проверить её работоспособность и исключить подозрения в неисправности электронного модуля, действуем следующим способом:

Оставляем после стирки воду в баке или доливаем, чтобы уровень воды был немного выше дна барабана.
Отключаем стиралку от сети путём вынимания штепсельной вилки из розетки.
Снимаем переднюю панель машинки, чтобы иметь доступ к клеммам подключения помпы.
Снимем фишку или клеммы, в зависимости от особенностей модели. Подключаем клеммы заранее подготовленного провода с вилкой. Проверяем надёжность посадки и отсутствие взаимного касания контактов. Включаем вилку в розетку. Если вода в баке уходит, значит, насос в работоспособном состоянии. И причину поломки нужно искать в неисправности электронного модуля или других элементов в цепи управления помпой.

Как проверить помпу стиральной машины мультиметром

Третий способ проверки заключается в прозвонке обмотки электромотора помпы. Номинальное сопротивление обмотки любого типа помпы должно находиться в пределах 150-260 Ом. Обесточим машинку. Снимаем контакты подключения помпы. Включаем мультиметр в режим замера сопротивления и касаемся щупами контактов моторчика. Показания на уровне ноль скажут нам о коротком замыкании, а показания бесконечно большого значения говорят об обрыве в обмотке. А также значительное отклонение от номинальных значений свидетельствуют о неисправности обмотки статора. В этом случае помпа стиральной машины нуждается в замене целиком, т.к. ремонт оказывается просто невыгодным, а в некоторых случаях и вовсе невозможным. Данную проверку нужно завершить проверкой при прямом подключении на 220.

Механическая проверка

Для механической проверки снимаем улитку. В данном случае проверяется ход крыльчатки и износ втулок. Провернём крыльчатку вручную. В нормальном состоянии её вращение происходит прерывисто, как бы рывками. Это обусловлено ротором, сделанным из постоянного магнита. Далее: пошатаем крыльчатку из стороны в сторону поперёк оси. Если есть значительный люфт — пора заменить сливной насос. Если же все признаки в норме, последняя проверка заключается в подключении моторчика напрямую в сеть с помощью заранее подготовленного провода с двумя клеммами и штепсельной вилкой. Мотор должен заработать без посторонних шумов.

Замена помпы стиральной машины

В лучшем случае, конечно, заменить на точно такую же. Но если оригинал не найти, то по характеристикам подбирают аналог.

Помпа на замену подбирается по следующим признакам:

Электрическая мощность в ваттах.
Способ крепления улитки: защёлки или саморезы.
Количество защёлок или мест крепления под саморезы.
Электрическое подключение: фишка или клеммы — вместе или раздельно, спереди или сзади.

Взаимозаменяемы помпы китайского и итальянского производства Leili, Askoll, SKL, Copreci — при соблюдении признаков и характеристик.

Машинка шумит

Так же не редко можно услышать жалобы владельцев стиральной машины на то, что она излишне шумит. И в данной ситуации, может быть несколько вариантов того, что же этот шум вызывает. Давайте разберем их:

Одной из самых частых причин появления шума бывает инородное тело, которое оказалось между баком и барабаном машинки. Самым топовым вариантом такого случайного предмета считаются косточки от бюстгальтера. Так же туда могут случайно забиться и другие вещи. Например, какие-то предметы, которые забыли вынуть из карманов одежды или оторвавшиеся пуговицы. Определить, что причина шума это именно посторонний предмет легко. Для этого необходимо несколько раз провернуть барабан вручную

И если при этом действии вы услышите специфические громковатые звуки, значит, это «посторонка»
Извлекаются посторонние предметы через отверстие ТЭНа.
Так же важно обращать внимание на то, в какой момент возникает шум. Если он появляется тогда, когда машинка сливает воду, значит, виновником является пришедший в негодность насос слива воды
И для того, чтобы решить проблему, вам понадобиться купить и установить новый насос.
Если стиральная машина шумит при вращении барабана, то кроме постороннего предмета, причиной могут послужить и неисправные подшипники

Самостоятельная замена подшипников – занятие не самое простое. Так как для того, чтобы добраться до них необходимо разобрать практически всю машинку. Если такой объем работы вас не радует, то можете сэкономить свое время и силы и обратиться к специалисту.
Так же причиной шума может послужить неправильная установка стиральной машины или неровный пол. Для того, чтобы проверить этот вариант, необходимо потолкать машинку с разных сторон. Но делать это надо не очень сильно. Если она стоит не устойчиво, то вы увидите, что она переваливается с одной стороны на другую и услышите этот самый шум. Для того, чтобы убрать шум нужно отрегулировать ножки стиральной машины, чтобы привести ее в устойчивое состояние. Ножки находятся на днище. И для того, чтобы изменить их размер нужно просто покрутить их.

Не крутится барабан стиральной машины

Причин этого может быть довольно много. Например, может порваться приводной ремень, поломаться модуль или выйти из строя мотор.

Начнем с проверки на целостность ремня. Если во время стирки вы слышите звук работающего двигателя, но барабан остается на месте. Значит, проблема именно в приводном ремне. А точнее он износился, соскользнул или оборвался. Для того, чтобы получить доступ к ремню вам может понадобиться снять заднюю крышку. Если у вашей модели задняя крышка несъемная, то снимайте крышку машинки. Если ремень неисправен, то покупаем новый и меняем.
Возможно, что причиной послужили износившиеся в конец подшипники либо посторонний предмет между баком и барабаном. В этом случае барабан просто заклинит. И вы не сможете вращать его руками. Конечно, данные неисправности необходимо будет устранить.
Если вышел из строя мотор или модуль, то звука работающего мотора вы не услышите. В этих случаях лучше обратиться к специалисту по ремонту бытовой техники.

Более подробную информацию по этим и другим видам поломок вы сможете найти в рубрике про . Удачи в определении неисправностей и их ремонте!

Устройство помпы

Насосом стиральной машинки называется асинхронный двигатель небольшой мощности, который оснащен магнитным ротором, скорость вращения около 3000 об/мин.

Помпы (сливные) могут различаться между собой по внешнему виду («улитки»), а так же интегрированных фильтров которые останавливают разнообразный мусор и небольшие предметы в грязной воде.

Современные высокостоящие СМА имеют лишь два вида насосов:

Сливные;
Циркулярные;

Сливные откачивают грязную воду после завершения процесса стирки, циркулярные отвечают за циркуляцию воды в режимах стирки и полоскания. Остальные менее дорогие машины обладают лишь сливными насосам.

По своему устройству ротор насоса (сливного) несколько похож на магнит цилиндрической конструкции.

Лопасти (которые закрепленные на оси ротора) развернуты под углом в 180 градусов к ней.

Когда запускается сливное устройство, первым в дело вступает ротор, после него начинают кружиться лопасти. Сердечник движка оснащен двумя обмотками, которые соединены друг с другом. Их сопротивление вместе составляет около 200 Ом.

Если поднять разговор о стиральных машинках малой мощности, то их внешний штуцер постоянно будет располагаться посередине корпуса. Он обладает специальными клапанами (резиновыми) обратного действия, которые не дают воде шанса попасть в лоток стиральной машинки автомат из сливной трубки.

Под напором жидкости клапан открывается, а когда напор из водопроводной сети прекращается, то сразу же закрывается клапан.

Другие сливные насосы иного типа пропускают жидкость лишь в одном предварительно заданном направлении.

В таких конструкциях для того чтобы предотвратить самотеку жидкости используют специальные манжеты для уплотнения. Эти манжеты не дают воде шанса попасть в подшипник. Вал (роторный) в таком устройстве будет проходить через главную манжетную втулку, которая будет оснащена по две стороны гофрами и обжимом из особого пружинного кольца.

Перед тем как установить манжету во втулку, её предварительно обрабатывают особенной смазкой, дабы на поверхности манжеты появился крупный слой данной смазки. Данный ход увеличивает срок эксплуатации элемента.

https://youtube.com/watch?v=JVoZsC9ENKc

Правила эксплуатации

Если правильно ухаживать за насосом для стиральной машины автоматического типа, то срок его службы продлиться в среднем около 10 лет.

Чтобы данный срок не уменьшался, нужно:

Обеспечить машинке чистую воду (необходимо проверять карманы в ваших вещах перед стиркой на наличие там посторонних предметов и изымать их, также лучше убирать куски засохшей грязи до того, как класть вещь в барабан );
Следить за работоспособностью и исправностью фильтров;
Не давать накипи появляться (используйте специальные средства для этого);
Полностью опустошать барабан от воды по завершению процесса стирки (ждите, пока вода не исчезнет из бака до 100%).

Если помпа ломается, её никто и никогда не ремонтирует, а покупает новую. Это обязан делать не хозяин, а мастер, вызванный из центра специалист.

https://youtube.com/watch?v=kOKvYf-8p3c

ТОП магазинов стиральных машин и бытовой техники:

holodilnik.ru – Недорогой магазин бытовой техники.
techport.ru — выгодный современный интернет магазин бытовой техники
ru.aliexpress.com- запчасти для стиральных машин

Соблюдение правил эксплуатации – залог безотказной работы стиральной машины

Большая часть поломок возникает по вине владельца из-за неправильного обращения с техникой, в этом уже неоднократно убедились мастера нашего сервисного центра

Важно соблюдать правила эксплуатации техники, заявленные производителем оборудования. Но, к сожалению, многие пользователи пренебрегают ими

Как результат – машина выходит из строя и требует ремонта. Причем, как правило, пользователи во время эксплуатации совершают одни и те же ошибки:

Не проверяют карманы одежды, в результате чего монеты, сим-карты, мусор забивают сливной фильтр, а в некоторых случаях и попадают в насос (что приводит к его сгоранию). Сюда же отнесем ситуацию, когда в барабане оказывается косточка от бюстгальтера.
Перегружают СМА – постоянные перегрузки и дисбаланс приводят к преждевременному износу узлов СМА, таких как щетки двигателя, амортизаторы и подшипники.
Оставляют без присмотра маленьких детей, которые могут покататься на дверце, покрутить во все стороны ручку программатора и т.п.
Пренебрегают правильной установкой и подключением СМА, из-за чего возникает масса проблем во время эксплуатации: повышенные вибрации, шум при работе, прыжки при отжиме, самослив.
Устанавливают технику в помещении с повышенным уровнем влажности, что приводит к окислению кнопок, разъемов, платы управления и, как следствие, к короткому замыканию.
Не делают профилактическую чистку от накипи.

Чтобы ваша стиральная машина прослужила долгие годы и не ломалась, позаботьтесь о правильном подключении (к отдельной кабельной линии, с заземлением или УЗО). От постоянных скачков напряжения в сети защитит стабилизатор напряжения, а установленный фильтр воды на входе стиральной машины станет дополнительной защитой от накипи, засоров впускного фильтра и других узлов системы. Регулярно чистите СМА от накипи с помощью лимонной кислоты, уксуса или специализированных средств. Соблюдайте все рекомендации производителя бытовой техники.

Мы надеемся, что ваша стиральная машина проработает долго и без нареканий!

В стиральную машину не поступает вода

1. Перекрыта подача воды. Нужно открыть вентили подачи.

2. Сплющен или деформирован впускной шланг.

3. Засорен впускной фильтр:

закрываем впускной кран;
от впускного клапана машинки отсоединяем шланг;
с помощью круглогубцов извлекаем фильтр и промываем под краном;
ставим клапан на место и подключаем впускной шланг.

4. Неисправность впускного клапана. Не задержанная фильтром грязь может попасть на впускной клапан и испортить его. В таком случае понадобится заменить клапан на новый. Это не сложно: нужно добраться до впускных трубок, обнаружить клапан и заменить его.

5. Поломан выключатель регулятора уровня воды. При повышении уровня воды в стиральной машинке вода сжимает воздух в отсеке с регулятором давления.

Когда нужное давление достигнуто, срабатывает выключатель. С его помощью перекрывается впускной клапан и подается питание на нагревательный элемент, а также активируется выключатель, который запрещает открытие дверцы бака. Если трубка повреждена или засорилась — система не будет работать.

Для решения этой проблемы нужно выполнить следующую последовательность действий:

Для начала проверяем, как насажена трубка на выключатель уровня воды. Если ее конец затвердел, обрезаем его и опять насаживаем.
Чтобы проверить работу выключателя, нужно несильно подуть в трубочку. Должен быть слышен щелчок выключателя.
Затем необходимо ослабить на шланге хомут, с помощью которого камера давления прикреплена к барабану.
Тщательно промываем камеру, чтобы впускное и выпускное отверстие было чистым. Осматриваем ее на предмет трещин и отверстий.
Убеждаемся в исправности выключателя — проверяем его с помощью мультиметра (тестера). Если он поврежден — меняем на новый.

Полная замена модуля

Как правило, замена модуля много времени не отнимает. В первую очередь для этого следует снять переднюю крышку у стиральной машины. Далее, делая ремонт своими руками, специалисты рекомендуют ознакомиться с крепежным устройством платы. В основном элемент фиксируется на пластинах, которые подсоединены к корпусу стиральной машины. У многих моделей они зажимаются на винтах. Чтобы снять пластины, придется воспользоваться ключом. Следующим шагом стоит аккуратно извлечь модуль, и проверить его состояние. Перед установкой нового элемента на блок необходимо точно знать маркировку детали

Винты важно прикручивать медленно, и без сильного нажима на ключ
