Подключение и выбор терморегулятора для ик-обогревателя

Как подключить инфракрасный обогреватель напрямую?

Это самый простой способ, но в то же время не самый удобный в использовании. Чтобы подключить обогреватель напрямую к сети нужно:

1. Шнур питания, который был в комплекте или вы купили отдельно, соединить с клеммами.
2. Включить его в обычную розетку.

Но у вас получится воспользоваться данной схемой, если у обогревателя есть встроенный термостат.

Преимущества:

• Легко. Вы всего соединяете клеммы и шнур, вилку которого потом включаете в сеть.
• Доступно. Не нужно покупать что-то ещё. То есть сверх затрат, кроме как купить прибор, нет.
• Можно подключиться к домашней сети. Как правило, отдельной линии для обогревателя не надо. Можно подключиться уже к той сети, что есть в квартире или доме.

Недостатки:

• Нет возможности вручную регулировать температуру. То есть всё, что вы можете, включить или отключить прибор, смотря, как вы чувствуете себя в помещении.
• К одной розетке можно подключить только один обогреватель. Поэтому вы становитесь зависимыми от количества розеток, их места расположения, выбранной схемы монтажа и количества приборов. Как правило, одна розетка рассчитана на 16А. А вот тройниками во время подключения обогревателя пользоваться нельзя.
• Доступно только ручное управление. То есть, чтобы элементарно управлять прибором его нужно постоянно включать и выключать вручную, что утомляет многих пользователей.
• Наружный монтаж. Иногда он портит интерьер, даже если провода находятся в специальном кабель-канале.

Итог. Подключать обогреватель напрямую стоит, если это временное решение. Например, у вас ещё полностью не проведено электричество. Но нужно оставаться бдительным и следить за той частью помещения, где стоит обогреватель. И это хороший вариант, если у обогревателя внутри есть термостат. В таком случае к недостаткам можно отнести:

• Ручное управление, которое не всегда радуется, так как обогрев висит высоко.
• Нужна свободная розетка.
• Сам монтаж может испортить внешний вид комнаты.

Назначение терморегуляторов

В зависимости от назначения помещения она может быть различной, но не выше +27°С. Хотя в ряде случаев при обогреве больших помещений допускается нагрев до +33°С.

Основных причин для поддержания температуры в таких пределах может быть несколько:

1. Обеспечение комфортных для человека условий, ведь при нагреве пола выше +27°С ощущения для ног могут быть далеко не из приятных.
2. Покрытие пола также требует поддержания определённых температур, несоблюдение которых может привести к различным неприятным моментам — деформации, усыханию, расхождению швов.
3. И постоянная нерегулируемая работа нагревательного элемента выльется в ощутимый перерасход электроэнергии.

Именно для того, чтобы температура поддерживалась в определённых параметрах, системы электрических тёплых полов оснащаются терморегуляторами. Причём схема подключения тёплого пола к терморегулятору довольно проста и не вызовет проблем даже у человека, впервые столкнувшегося с подобной необходимостью. На рисунке это хорошо видно.

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

Для водяных полов:

1. Двухходовой клапан.
2. Трехходовой клапан.

Разновидности терморегуляторов:

Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.

По количеству каналов управления терморегулятор бывает:

• Двухзонный, который функционирует единовременно на двух участках системы отопления.
• Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

• Внутренний (встроенный).
• Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

Резистивный кабель. Бывает двухжильный и одножильный.

Советы по выбору прибора

Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать +15…18 °C круглосуточно.

Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:

Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства. Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика

Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт). Пример технических характеристик регуляторов бренда «Теплолюкс» Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости. Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества

Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька

Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества. Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька

Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.

Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

• Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
• Пассатижи для работы с электрокабелем.
• Индикаторная отвертка или тестер.
• Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

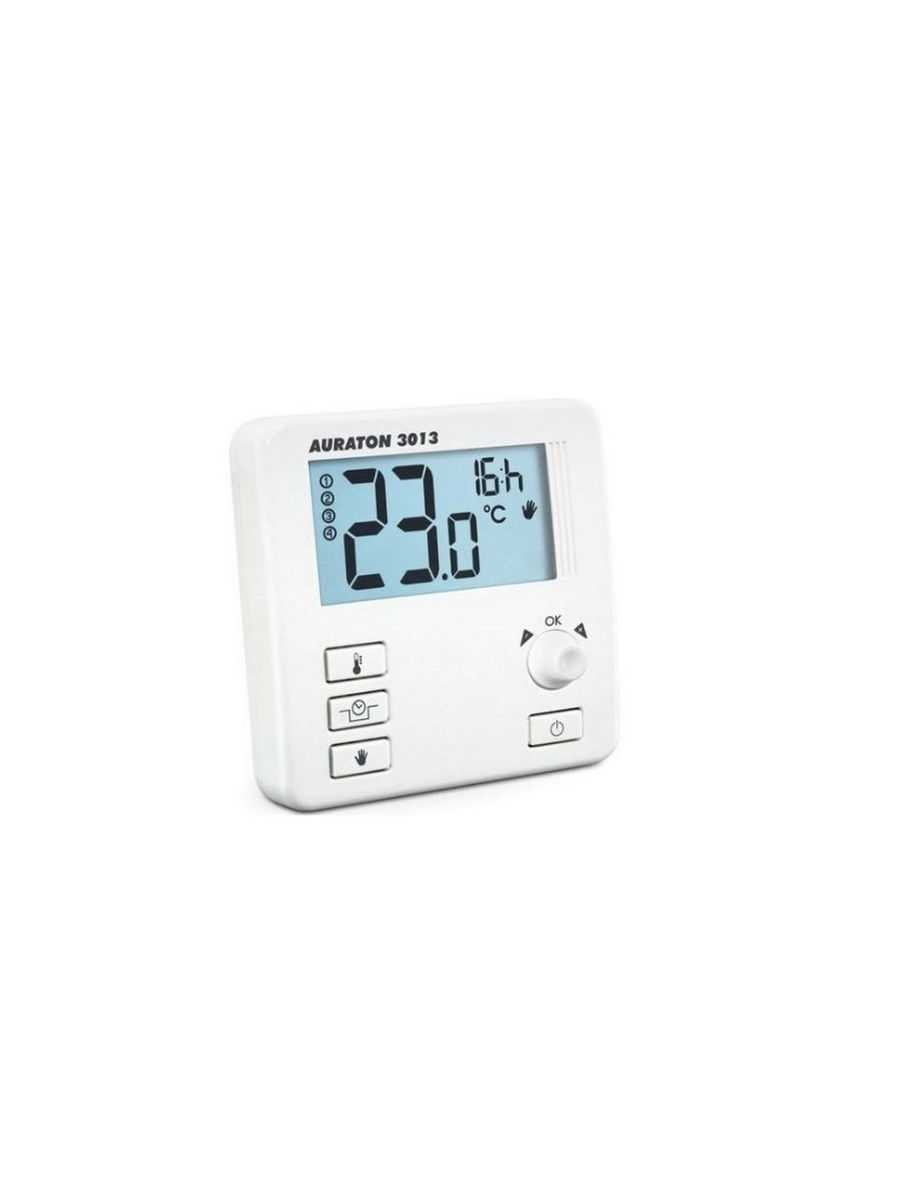

Электронный терморегулятор, контролирующий работу ИК-обогревателя

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

• От автомата к термостату ведут два провода: фаза и ноль.
• От автомата отходят по два провода для каждого отопительного прибора.
• Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

Варианты подключения инфракрасных обогревателей через термостатВажно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

• С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
• Через выходные клеммы термостат подключается к магнитному пускателю.
• Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

С помощью магнитного пускателя

Как работает терморегулятор?

Такой регулятор состоит из двух основных узлов:

• Датчика температуры, установленного возле источника тепла и/или в отапливаемом помещении.
• Блока управления, обрабатывающего сигналы температурного датчика.

Эти конструкционные элементы взаимодействуют между собой по следующей схеме:

• Блок управления получает программу работы обогревателя, в которой указан температурный режим в помещении или степень прогрева нагревательного элемента.
• Датчик температуры считывает «градусы» в комнате и/или у нагревательного элемента, предавая эту информацию на блок управления.
• Блок управления включает нагревательный элемент в том случае, если переданная датчиком температура меньше запрограммированного значения. И выключает инфракрасную панель, если температура в комнате или у нагревательной пластины превысит запрограммированный параметр.

В итоге потолочные и настенные инфракрасные обогреватели с терморегулятором расходуют только нужный «объем» электроэнергии, прогревая помещение только до нужной температуры. При этом калибровка теплоотдачи и температуры осуществляется с шагом 0,1-1,0 °C

Типовые разновидности терморегуляторов

Современные производители выпускают два типа терморегуляторов:

Механические приборы. У таких регуляторов в качестве датчика температуры используется особая пластина или диафрагма из чувствительного к температурным деформациям материала. Поэтому блока управления у термомеханических регуляторов, по сути, нет. Пластина смыкает или размыкает контакты электрической цепи, питающей инфракрасный нагреватель, под «влиянием» фактической температуры в доме. А все регулирование заключается в фиксации заданной температуры с помощью механического рычага, с помощью которого позиционируют элементы пластинчатого датчика температуры.

• Главное достоинство такого регулятора – возможность работы без подачи электричества к прибору.
• Главный недостаток – низкая точность калибровки – от 0,5 до 1 °C.

Схема подключения инфракрасного обогревателя к терморегулятору

Электронные приборы. Температурный датчик такого прибора фиксирует тепловое излучение, считывая электромагнитные волны определенной частоты. При этом контролируется и температура «за бортом», и градусы в доме. Блок управления такого контроллера принимает сигналы от датчика и обрабатывает их по заложенному алгоритму (программе). У электронных приборов только цифровые органы управления. Алгоритм обработки сигналов от датчика задается с помощью заводских программ или кнопок на корпусе. Информация о температуре и режимах работы выводится на дисплей.

• Основное достоинство такого прибора – высокая точность – калибровка осуществляется с шагом 0,1 °C. Кроме того, наблюдается некоторая автономность управления. Например, инфракрасные обогреватели с терморегулятором для дачи можно запрограммировать на неделю работы по температуре воздуха за пределами дома и даже не выезжать загород для контроля и корректировки работы системы отопления. Механические регуляторы так не могут – пользователю придется «крутить колесико» настройки практически ежедневно.
• Основной недостаток – работа только при наличии напряжения в сети.

Как подключить терморегулятор к инфракрасному обогревателю?

При монтаже терморегулятора нужно ориентироваться на следующие общепринятые правила:

• В каждое отапливаемое помещение монтируется отдельный регулятор.
• Между датчиком температуры и опорной поверхностью нужно установить теплоотражающий экран.
• Инфракрасные обогреватели потолочные с терморегулятором не могут быть мощнее 3 кВт.
• Рекомендуемая высота размещения – 1,5 метра от уровня пола.

Сам монтаж прибора выполняется следующим образом:

• От центрального щита к регулятору «тянут» отдельную линию, которая заканчивается на входящих клеммах «нуля» и «фазы».
• От регулятора к обогревателю тянут подающую электроэнергию линию, стартующую от исходящих клемм «нуля» и «фазы».
• К соответствующим разъемам терморегулятора подключают внешние датчики температуры, соединяемые с регулятором с помощью отдельных линий или беспроводных протоколов связи.

Точные схемы монтажа приводятся в паспортах к конкретным моделям регулирующих приборов.

Советы по установке

Неправильно выбранное место для термостата — одна из главных причин, почему нет эффекта от использования этого прибора. Изучив схему, как надо подключать терморегулятор к обогревателю, некоторые специалисты воспринимают советы буквально и монтируют терморегулятор на готовые сети, где-то на участке между автоматом и отопительным прибором. Как следствие, прибор считывает информацию в температуре в коридоре или соседней комнате и на основании этих данных регулирует работу инфракрасного обогревателя.

Чтобы избежать подобных ошибок и создать в помещении действительно комфортные условия, следует с особой тщательностью выбирать место монтажа терморегулятора:

• устанавливается в том же помещении, где располагается обогреватель;
• термостат не должен располагаться непосредственно под или вблизи нагревательных приборов;
• для правильного измерения температуры не допускается закрывать устройство шторами, картинами, деталями интерьера;
• стоит избегать размещения на сквозняки, рядом с вентиляционными отверстиями;
• размещение на холодных и влажных стенах дает сильное искажение показателей;
• не рекомендуется устанавливать напротив окна, под прямыми солнечными лучами.

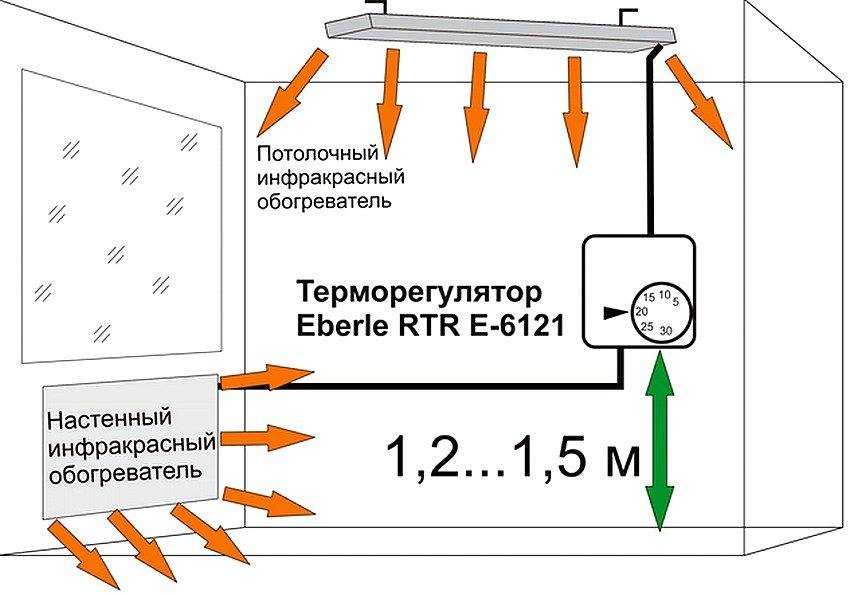

Внимание! Оптимальная высота для размещения прибора — 1,5 метра. Это обеспечит не только максимально точные данные, но и позволит без лишних усилий самостоятельно контролировать и регулировать работу устройства

Учитывая сравнительно небольшую высоту очень важно надежно закрепить устройство, чтобы оно осталось на своем месте, если его случайно задеть

В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя

Учитывая сравнительно небольшую высоту очень важно надежно закрепить устройство, чтобы оно осталось на своем месте, если его случайно задеть. В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя. В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя

В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя.

Посмотрите видео о монтаже инфракрасного обогревателя

Обзор потолочных ИК обогревателей

Применение инфракрасных потолочных обогревателей отличается тем, что эти приборы являются универсальными, их можно устанавливать в разных местах: общественных и производственных помещениях, в квартирах, частных домах, дачах, теплицах и зимних садах (прочитайте: “Как выбрать потолочный обогреватель для дачи”). ИК обогреватели хорошо себя зарекомендовали при обогреве частично открытых балконов, террас, лоджий и т.д.

Так как работа инфракрасных обогревателей основана на принципе, отличном от функционирования других отопительных приборов, они идеально подходят для локального прогрева больших по площади помещений, участков производственных цехов и мастерских.

Потолочные ИК обогреватели производят на основе новейших технологий и передовых конструкторских разработок. Благодаря этому они все больше используются для отопления, при этом их функционирование осуществляется в автоматическом режиме. В последнее время компаниям-изготовителям этих приборов удалось достичь высочайших показателей по ряду характеристик, таких как экономичность, безопасность, независимость, бесперебойность, удобство управления.

Установку инфракрасных обогревателей могут выполнять рядовые специалисты, поскольку она не представляет сложности. Поэтому стоимость монтажных работ получается невысокой. Еще одним преимуществом потолочных ИК обогревателей является их компактный размер. Это обстоятельство позволяет достичь отличных результатов в сфере дизайна и устанавливать их в подвесные потолочные конструкции.

На рынке представлены современные потолочные модели этих приборов для обогрева, как российского, так и зарубежного производства. Стоимость отечественных образцов гораздо ниже импортных изделий, Потолочный ИК обогреватель – это надежный источник тепла, поскольку срок его эксплуатации составляет минимум 20 лет.

Согласно оценкам качества продукции российские приборы не уступают импортным. Они имеют необходимые сертификаты, подтверждающие соответствие стандартам экологичности и безопасности для здоровья человека. Потолочные ИК обогреватели сочетаются с альтернативными источниками получения энергии, такими как, например, ветряные электростанции.

Нюансы подключения

Немного поговорим, как подключить такое устройство. Потолочные либо настенные обогреватели могут нормально работать, но эффективность работы встроенных термостатов очень невелика, ведь датчики будут срабатывать не от температуры в комнате, а по причине нагрева корпуса самого обогревателя. Поэтому правильная схема монтажа предполагает выносное размещение контролирующих частей. Установка термического регулятора должна осуществляться с расчетом зональности использования такого устройства, иначе она будет неправильной. Для правильного осуществления этой процедуры следует придерживаться ряда норм:

• если поставлен потолочный обогреватель, то лучше будет расположить термостат где-то подальше на стене, такой монтаж отопителя рассматриваемого типа требует установки регулятора там же, но недалеко от устройства;
• лучше располагать регулятор от пола на высоте в 150 сантиметров;
• монтаж будет зависеть от выбранного варианта крепления – если обогреватель встроенный, то нужно будет штробить стену, а устройства для проведения установки на стене требуют наличия короба под кабели питания и термического датчика;
• если установочная схема требует размещения устройства на наружной стенке постройки, то под корпус необходимо установить теплоизоляционный материал, это дает возможность не вызывать случайных активаций реле;
• подобранная область для монтажа температурного регулятора должно располагаться сравнительно далеко от окон, дверей и отопительной техники.

Обычно термостат оснащен двумя парами клемм, что подключаются к автомату электрощита и самому обогревателю. Если в соответствии со схемой предполагается включение нескольких приборов отопления, то их включение должно осуществляться параллельно. Тогда будут возможны два варианта подключения:

• когда от терморегулятора идет такое количество проводов, что соответствует количеству подключаемых приборов;
• когда от него идет лишь два проводника, что поочередно подают энергию на оборудование.

При монтаже необходимо не перепутать места включений нулевого и фазного проводников, ведь ряд моделей электрорегуляторов очень чувствителен к этому моменту. Кроме того, предполагается монтаж контактора либо магнитного пускателя. Если он нужен, то клеммы выходного типа терморегулятора подсоединяют к реле управления, а обогреватели подключают через контакты, расположенные на пускателе.

Датчик изменения температуры

Обыкновенный тип терморегулятора оборудуется единственным датчиком, который используется для проведения замеров температурного режима полов. Однако, как показывает практика, это далеко не самый эффективный вариант.

Учитывая разнообразные условия использования обогревательной системы тёплых полов, лучше воспользоваться гораздо более сложной схемой контроля температурного режима.

В случае, когда обогрев помещения осуществляется исключительно от тёплого пола, рекомендуется контролировать температурный режим посредством датчиков нагрева воздуха.

Если в помещении используется напольное покрытие в виде паркета, линолеума или ламината, то следует заранее исключить возможность его перегревания, а именно избежать повышения температуры выше 25 градусов. В таком случае, целесообразнее приобрести и установить датчик, предназначенный для измерения перепада температур пола.

Регуляторы подразделяются на следующие виды (согласно датчикам):

1. С наличием встроенного датчика, который измеряет температурный режим.
2. С наличием возможности подключения датчика наружного типа, который будет производить контроль за температурой.

Приборы, которые предназначены для подключения нескольких датчиков, используются в качестве основного типа обогрева помещения. Приобретая цифровой тип устройства, можно с лёгкостью обеспечить контроль температуры напольных покрытий.

Разновидности и характеристики терморегуляторов

Термостат – это устройство, которое производит периодические замеры температуры воздуха в помещении и, в зависимости от полученных результатов, корректирует работу отопительного прибора. То есть, если температура воздуха достигла выставленной отметки, питание ограничивается и обогреватель прекращает работу. Как только воздух остывает, прибор снова вступает в активную фазу, таким образом постоянно поддерживая нужный уровень тепла в помещении.

Конструкция и принцип работы устройств, регулирующих температуру, могут существенно отличаться друг от друга. Существует две основные разновидности термостатов:

1. Механические.
2. Электронные.

Механический тип терморегулятора для инфракрасного обогревателя

Первый вариант терморегуляторов представляет собой небольшую пластиковую коробку, наружная часть которой оснащена переключателем. Как правило, он круглый, что позволяет плавно изменять его положение. Значение деления может быть разным, например, в некоторых моделях это 1° , а в других переход происходит сразу с 2° на 5° и т. д. Кроме того, на корпусе расположена кнопка включения и световой индикатор, показывающий активен ли прибор в данный момент.

Существуют и более современные механические модели терморегуляторов, которые оснащены дисплеем. Правда, данных там отображается не так уж и много, а управление температурой происходит при помощи всего двух кнопок управления.

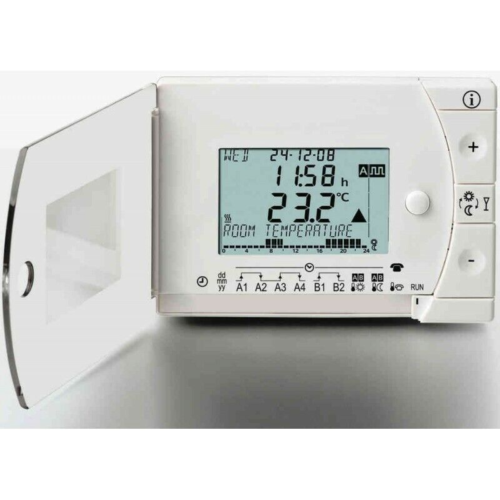

Электронная разновидность термостата, контролирующего работу ИК-обогревателя

Электронные терморегуляторы имеют куда большие возможности в управлении. Дизайн и конструкция данных устройств постоянно модернизируются – для изготовления современных моделей используют даже жидкокристаллические экраны.

В зависимости от выбранной модели настройка и управление могут осуществляться как при помощи кнопок, так и сенсорно. В некоторых устройствах для защиты экрана, а также создания более привлекательного внешнего вида, используют специальные откидные крышки.

Такие приборы без проблем можно использовать даже в тех домах, где хозяева часто отсутствуют или проживают сезонно. Устройство легко поддается программированию и без труда управляется дистанционно при помощи мобильных устройств. Единственная сложность в приобретении такого терморегулятора – достаточно высокая стоимость.

Виды терморегуляторов

Сначала разберемся, что предлагают производители. Категорий термостатов всего две:

• Механические.
• Электронные.

Первый вариант — это самые простые конструкции. Они похожи на пластмассовые коробочки, на панель которых выведены:

• Переключатель — с его помощью устанавливается необходимая температура.
• Кнопка для включения прибора.
• Световой диод, показывающий, работает устройство или нет.

Есть в этой категории модели, оснащенные дисплеем, куда выводятся заданные и реальные параметры температуры воздуха. Конечно, стоят подобные устройства дороже. Но в целом механический термостат — это прибор с ручным управлением, так что дистанционно его настроить нельзя. Механические аналоги могут выдерживать силу тока до 16 А.

Второй вариант — это более сложные приборы, в которых предусмотрено дистанционное управление, жидкокристаллический экран и система точнейшей настройки. Это удобно, эффективно, но дорого. Такие устройства могут выдерживать силу тока до 8 А.

Чтобы подключить ИК-нагреватель через термостат, необходимо установить определенные нормы, основанные на мощности потребления нагревательным прибором электрического тока. Здесь за основу берется единственный показатель — 3 кВт. Обычно для городских квартир и небольших частных домов используются инфракрасные обогреватели до 3 кВт мощности. О них и пойдет разговор далее. Давайте рассмотрим схему их подключения.

Место установки термостата

Это очень важная позиция, которая влияет на корректную работу прибора. Что необходимо знать?

1. Высота установки — 1,5 м.
2. Крепить прибор необходимо на стену, при этом под него рекомендуется установить утеплитель, чтобы не было реакции на температуру стены.
3. Нельзя закрывать термостат занавесками, мебелью, жалюзи и так далее.
4. В каждом помещении устанавливается всего один терморегулятор.

Подключение нескольких инфракрасных обогревателей к одному терморегулятору через контактор

Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.

Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.

Схема подключения нескольких обогревателей через контактор выглядит следующим образом:

Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.

Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.

Недостатки инсталляции с использованием контактора

— Стоимость реализации

Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.

— Сложность монтажа

Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.

— Ограничение подключаемой мощности

Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.

Преимущества подключения обогревателей через контактор и терморегулятор

— Возможность регулировки температуры в помещении

Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.

— Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих

Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта

— Возможность простого усовершенствования системы

Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.

— Внешний вид, удобство и безопасность

Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.

ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.

В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.
