Установка водонагревателя своими руками: подготовка инструментов, выбор места для монтажа, подключение к электросети и водопроводу

Некоторые особенности схемы подвода воды

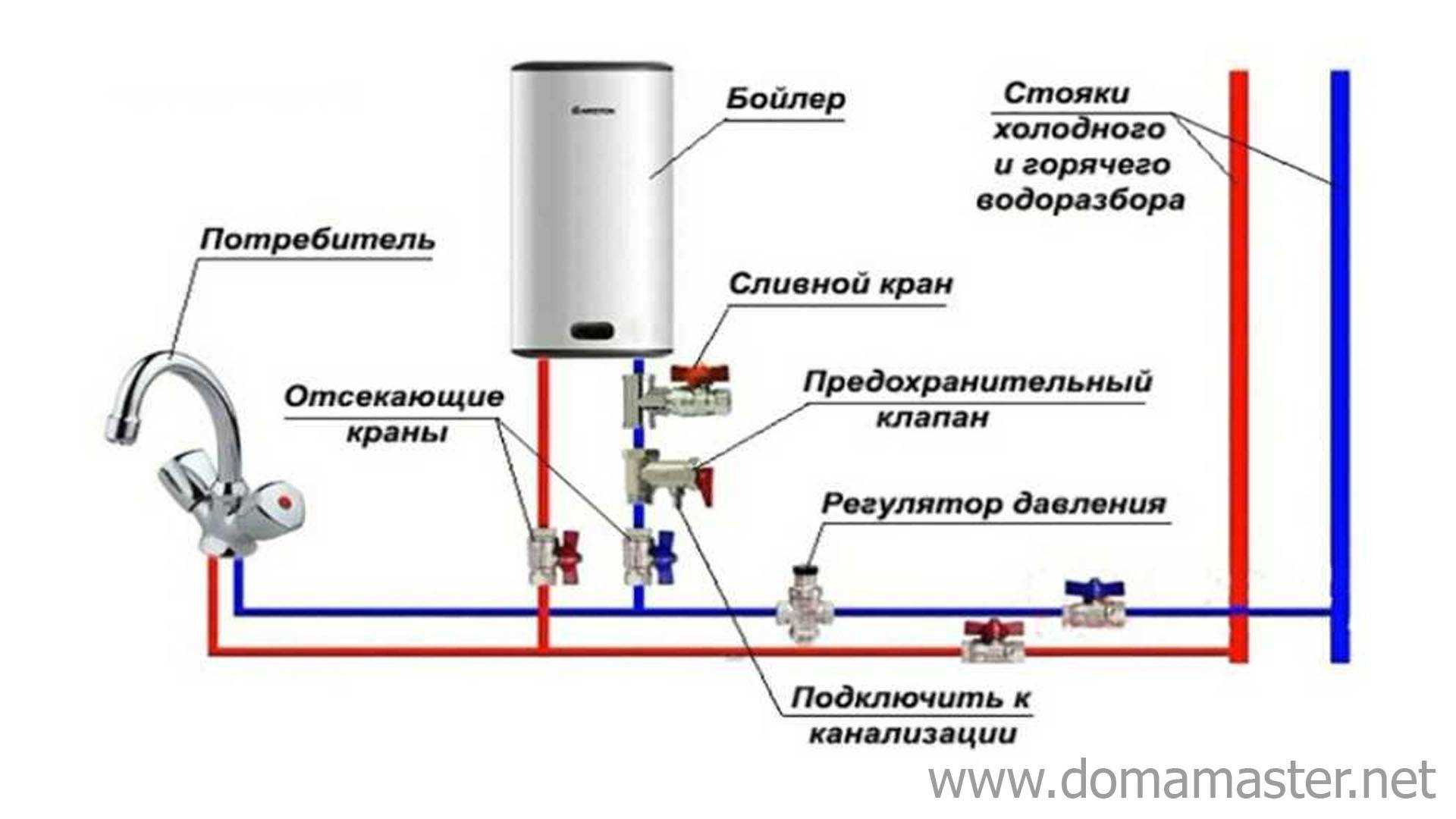

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

1. Запорный кран.
2. Фильтр (не всегда).
3. Предохранительный клапан.
4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать .

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Некоторые особенности схемы подвода воды

Схема подвода воды.

К агрегату подключается трубопровод холодного водоснабжения. В процессе эксплуатации стояк горячей воды перекрывается и не используется. Чтобы обеспечить высокое качество работы устройства, в схему подачи воды включают фильтр, предохранительный клапан, запорную арматуру (на входе бойлера и централизованной системы). На участке между точкой выхода воды из агрегата и смесителем не предусматриваются вспомогательные элементы. Единственным узлом, который может быть установлен на этой трубе, является сливной кран, но такая мера не является обязательной.

Монтаж бытового водонагревателя

При подключении накопительного водонагревателя важно не ошибиться с ориентацией прибора в пространстве: бывает так, что вертикальную модель пытаются крепить горизонтально, и наоборот. Пошаговая инструкция, как правильно подключить накопительный водонагреватель:. Пошаговая инструкция, как правильно подключить накопительный водонагреватель:

Пошаговая инструкция, как правильно подключить накопительный водонагреватель:

Провести предварительный осмотр участка, где будет проводиться установка. В небольших помещениях обычно остается мало свободного пространства для дополнительных бытовых приборов. Коммутацию электрического бойлера к водопроводу в такой ситуации лучше всего провести в специальной нише или сантехническом коробе. Приборы объемом до 200 л чаще всего предусматривают возможность настенного крепления. Более массивные водонагреватели обязательно устанавливают на пол, во избежание обрывов. Бойлеры на 50-100 л удобнее всего монтировать на несущую стену, для чего подойдут анкерные болты. Креплением данного типа водонагреватели не комплектуются, поэтому их придется докупать отдельно

Никакая экономия в этом случае не является оправданной: фиксацию аппарата рекомендуется проводить максимально возможным количеством кронштейнов (навесные модели свыше 100 л должны оснащаться не меньше, чем двумя парами кронштейнов)

Монтируя бытовой водонагреватель в труднодоступном месте, важно заранее подумать над тем, как он будет обслуживаться. Низкокачественные модели довольно часто ломаются, а ремонт в стесненном месте вызывает известные сложности. В обязательном порядке проводится установка предохранительного клапана: он обеспечит защиту контура от скачков давления и механических повреждений

В обязательном порядке проводится установка предохранительного клапана: он обеспечит защиту контура от скачков давления и механических повреждений

Работает он очень просто, удаляя лишнюю воду при повышении давления.

Установка бойлера

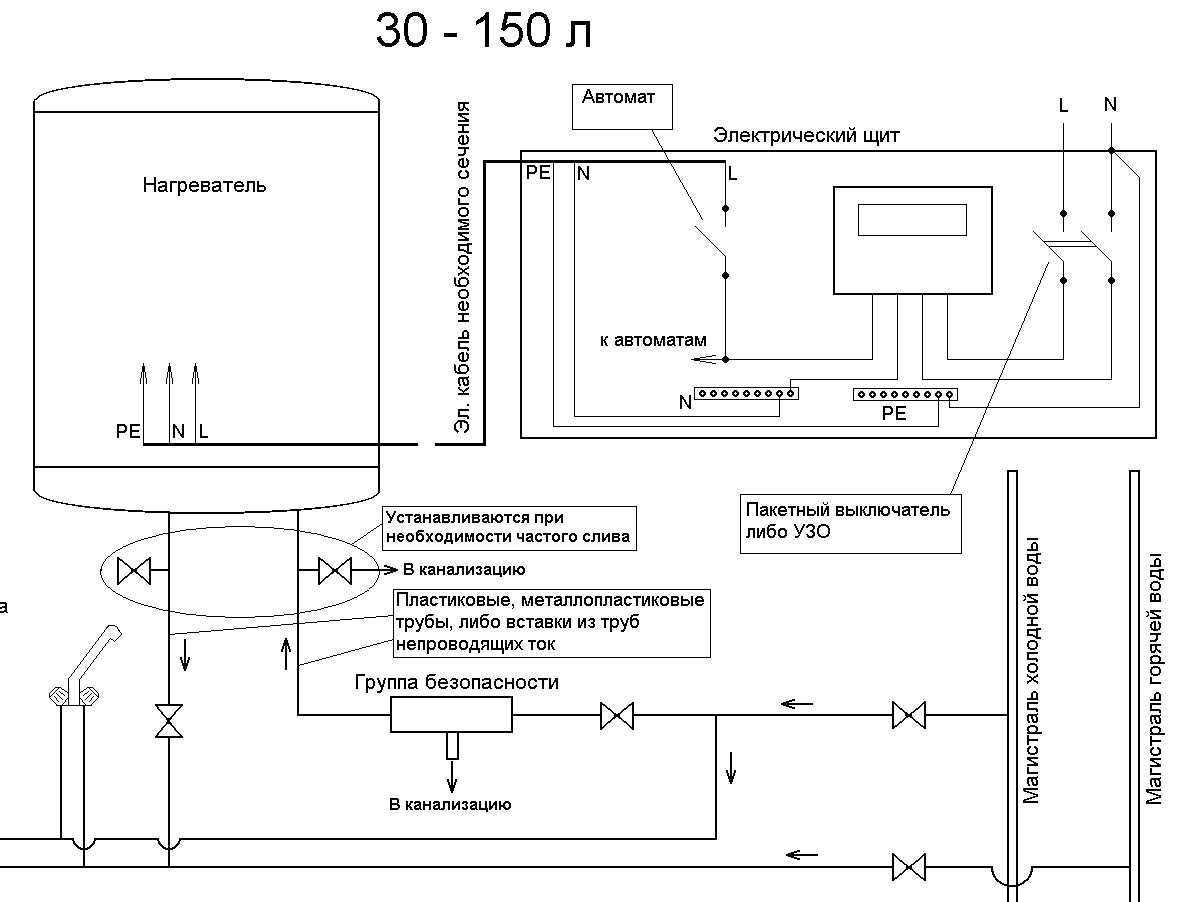

Схема установки электрических водонагревателей своими руками.

Изучив все нюансы монтажных работ по установке бойлера, можно приступить к его установке. Для работы потребуются:

• электроинструменты и инструменты для сантехники;
• арматура: краны, муфты, тройники и т.п.;
• рулетка;
• пластмассовые 12 мм дюбели и крепления;
• электроперфоратор с победитовым сверлом на 12 мм диаметра.

В первую очередь необходимо подвести к месту будущего все коммуникации и убедиться, что имеется автоматический выключатель для предотвращения перегрузок во время эксплуатации аппарата.

Затем с помощью сверла в стене на определенной высоте сделать отверстие глубиной на 5 мм больше, чем используемый дюбель или глубиной в дюбель для крючка. Вбить дюбель и вкрутить крючок. В связи с тем, что стены ванной комнаты или туалета зачастую делаются из гипсовой армированной конструкции, они могут не выдержать веса водонагревателя. Во избежание подобных неприятностей отверстия необходимо делать более глубокими, чтобы они достигали капитальной стены, в которую встроена санкабина. Это же правило относится и к стенам, облицованным регипсом или доской.

После того как выполнены подготовительные процедуры, бойлер можно вешать на крючок. Если все сделано правильно, то крепление сможет выдержать до 200 кг веса и бойлер можно спокойно вешать на крючок.

На следующем этапе, удерживая водонагреватель на высоте в нужной позиции, необходимо отметить все остальные места креплений и . Затем просверлить отверстия для намеченных креплений.

Дальше необходимо накрутить предохранительный клапан избыточного давления до 4-х оборотов, но не более, на вводный патрубок. В случае отсутствия счетчика на холодную воду, следует установить фильтр грубой очистки непосредственно перед вводным патрубком.

Необходимо к системе водоснабжения. Здесь понадобятся вентили и диэлектрические муфты. Если вы планируете вешать только один водонагреватель, то перед тем как вешать бойлер, необходимо заготовить один вентиль для холодной воды. Только не нужно устанавливать вентиль на предохранительный клапан. Такие действия могут привести к быстрому выходу системы из строя.

Еще раз убедившись, что все сделано правильно, можно в сеть!

Как самому подсоединить бойлер?

Водонагреватель не должен перегружать существующую систему, при выборе модели следует учитывать мощность отопительного агрегата. Объем бака обосновывают количеством точек разбора и людей, проживающих в частном доме. Если это дача, то руководствуются постоянным или периодическим пребыванием. Напольный бак размещают в техническом помещении рядом с котлом, настенный подвешивают на кухне или в санузле.

Для самостоятельного подключения к сетевому водопроводу и контуру теплоносителя необходимо запастись рулеткой, уровнем, дрелью, ножницами для пластиковых труб, набором ключей, уплотнителем, клапанами, вентилями и фитингами. Количество труб и арматуры для обвязки подсчитывают по схеме, которую чертят в масштабе с изображением теплового агрегата и существующих сантехнических коммуникаций. Если бак дополнительно оборудован ТЭНами, следует позаботиться о подводе электропитания. Кабель с медным сердечником прокладывают в стене к распределительному щиту и подключают к индивидуальному автомату.

Пошаговая инструкция для самостоятельного подключения водонагревателя:

1. бак-теплообменник устанавливают на регулируемые ножки или закрепляют на кронштейнах, которые фиксируют дюбелями к капитальной стене;

2. отключают котел и сливают воду из контуров;

3. перекрывают водопровод и отопление;

4. к группе котельной безопасности производят подключение подающей трубы теплоносителя;

5. по выбранной схеме врезают трехходовой клапан или тройник для ответвления от системы отопления;

6. при необходимости устанавливают насос с запорной арматурой;

7. подключают термостат водонагревателя к головке трехходового клапана или к насосу;

8. с помощью «американки» (муфты с накидной гайкой) подающий трубопровод стыкуют с верхним штуцером змеевика;

9. завершают подключение бойлера к котлу подсоединением выходного патрубка теплообменника к подающей или обратной ветке отопления (по схеме);

10. на подключении к трубопроводу холодной воды устанавливают последовательно кран, фильтр, клапан и группу безопасности водонагревателя;

11. через муфту с накидной гайкой трубу подсоединяют к нижнему штуцеру бака-накопителя;

12. к верхнему патрубку подсоединяют линию для раздачи горячей воды с расширительной емкостью и запорным вентилем.

https://youtube.com/watch?v=HA9JlpwQXTI

Нюансы и ошибки монтажа

1. Бойлер устанавливают с помощью уровня, чтобы давление жидкости равномерно распределялось по корпусу.

2. Чтобы вода быстрее нагревалась, бойлер должен находиться выше котла.

3. Трубы, шланги и арматуру подбирают с учетом температуры и давления в системе

4. Чтобы правильно подключить водонагреватель к котлу, необходимо следовать установочной схеме, боковые патрубки бака должны направляют в сторону теплогенератора.

5. На ответвлении для горячей воды устанавливают бак для компенсации гидроударов.

6. Бойлерную группу безопасности снабжают предохранительным клапаном для сброса давления.

7. В моделях с ТЭНами предусматривают заземление.

8. На всех ответвлениях системы врезают запорные вентили для отключения и ремонта отдельных участков и оборудования.

Дата: 28 июня 2016

Проверка работы

Водонагреватель категорически запрещается включать в сеть без воды. После того как будет установлен прибор и подключены трубы водопровода, бойлер необходимо полностью заполнить жидкостью. Чтобы убедиться в том, что нагреватель полностью заполнен, необходимо открыть кран с горячей водой и дождаться, когда из крана вода потечёт ровным напором.

Все места присоединения труб к бойлеру необходимо проверить на возможные протечки, если будут обнаружены подобные места, то все резьбовые соединения необходимо дополнительно подтянуть гаечным ключом.

Затем вилка вставляется в розетку и выставляется максимальная температура нагрева воды на панели управления. После того как температура воды достигнет максимальных значений, необходимо снова осмотреть места соединения труб. Если места подключения водопровода абсолютно герметичны, то можно использовать бойлер по назначению.

Какие трубы применять для подключения бойлера?

Чаще всего разводка водяных систем в последнее время осуществляется полипропиленовыми трубами, свариваемыми при помощи специального паяльника. Работа с ним не очень сложна, но покупать его для установки одного бойлера – неоправданно. Тем более что фитинговые системы с металлопластиковыми трубами – не менее надежны, чем упомянутые. Все о фитингах можно прочесть здесь, но для подключения бойлера мы рекомендуем использовать обжимные (цанговые) фитинги.

Для перехода от одного вида труб, уже имеющихся в вашем жилище, на предлагаемые, можно использовать т.н. тройник-вампир.

Чаще всего его используют для перехода от металлического водопровода на пластиковый, но он не хуже сработает и на полипропиленовой трубе. Для его установки перекрывается вода в магистрали и сливается через один из кранов. Затем в трубе сверлится отверстие O 10 – 12 мм и устанавливается тройник. Дальнейшая разводка осуществляется трубами выбранной системы.

А кроме металлопластика с фитингами можно применить еще более простые соединения – гибкими шлангами в металлической оплетке.

Только при их выборе следует отдать предпочтение производителям, выпускающим гарантированно качественный товар.

Особенности конструкции электрического бойлера

   Внутри герметично закрытого котла с теплоносителем — водой, циркулирующей по гидравлическим магистралям из трубопроводов и радиаторов, расположенных внутри помещения, смонтирована электрическая схема, включающая:

   Производители электротехнического измерительного и коммутационного оборудования выпускают готовые комплекты, имеющие в своем составе датчики измерения температуры, коммутационные аппараты и блок логики, обеспечивающий их взаимную связь для регулирования температуры теплоносителя.

   Как подключить бойлер, механический терморегулятор

   Их принято называть термостатами или терморегуляторами. Датчик температуры монтируется внутри корпуса котла, а блок управления и коммутационные контакты тока располагают с внешней стороны.

   Терморегуляторы могут быть выполнены на аналоговой базе или использовать микропроцессорные технологии. Конструкции последних обладают:

   В качестве примера можно привести модель электронного терморегулятора ТК-5 с микроконтроллером, дисплеем, двумя датчиками температуры, монтируемыми на входе и выходе теплоносителя в бойлер. Он позволяет учитывать изменения температуры в пределах 0÷120 градусов с погрешностью в 0,5О С, что более чем достаточно для бытовых целей.

   Как подключить бойлер, электронный терморегулятор

   Силовые контакты терморегулятора ТК-5 способны коммутировать номинальные токи силой в 6 ампер. Когда ТЭН создает бо́льшую нагрузку, то схема подключения бойлера к электрической сети требует модернизации — включения дополнительного магнитного пускателя, повторяющего работу выходных цепей терморегулятора контактами повышенной мощности.

Особенности подсоединения БКН

Бойлеры КН могут подключаться по-разному, но общие принципы выполнения такой работы все же есть.

Ставить агрегат требуется только на ровной поверхности или подвешивать его на прочную кирпичную или бетонную стену

Крепеж производится при помощи анкеров.

Важно соблюсти все требования по давлению во всей системе – оно не должно превышать параметры, оптимальные для бойлера. Бак всегда должен располагаться несколько выше самого отопительного котла – это обеспечит более быстрый нагрев воды

Так что лучше его ставить на небольшой подиум

При этом БКН не стоит ставить слишком далеко от котла непосредственно. Патрубки ввода и вывода воды из бойлера нужно ориентировать всегда в сторону самого котла при установке.

Чтобы правильно подключить бойлер, нужно знать основные принципы подключения таких устройств

Важно учесть, что вода-теплоноситель обязательно должна поступать в бак бойлера сверху, а остывшая жидкость – выходить снизу

Выбор места для установки

Перед установкой нужно выбрать подходящее место.

Что следует предусмотреть:

1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
4. Точка водораздачи. Располагайте максимально близко.
5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа.

Число анкеров зависит от количества кронштейнов.

Как повесить на стену:

1. Разметить зону установки.
2. Просверлить отверстия перфоратором.
3. Вкрутить крепежные элементы, повесить агрегат.

Как включить уже установленный нагреватель

Итак, есть необходимость в использовании накопительного водонагревателя. Нужно выполнить следующие действия:

1. Перекрыть вентиль горячей воды, установленный на стояке. Если этого не сделать, то вода, обработанная устройством, поступит в общую систему водоснабжения. Закрывая вентиль, будет слышен конкретный звук, подтверждающий блокировку.
2. Далее открыть вентили в водонагреватель. Первым идет с холодной водой, затем открыть кран, подающий воду из бойлера в водоотводы.
3. После данных манипуляций включить прибор в сеть. Популярные модели бойлеров и водонагревателей автоматически начнут свою работу при правильной подаче воды.

Последовательность на схеме:

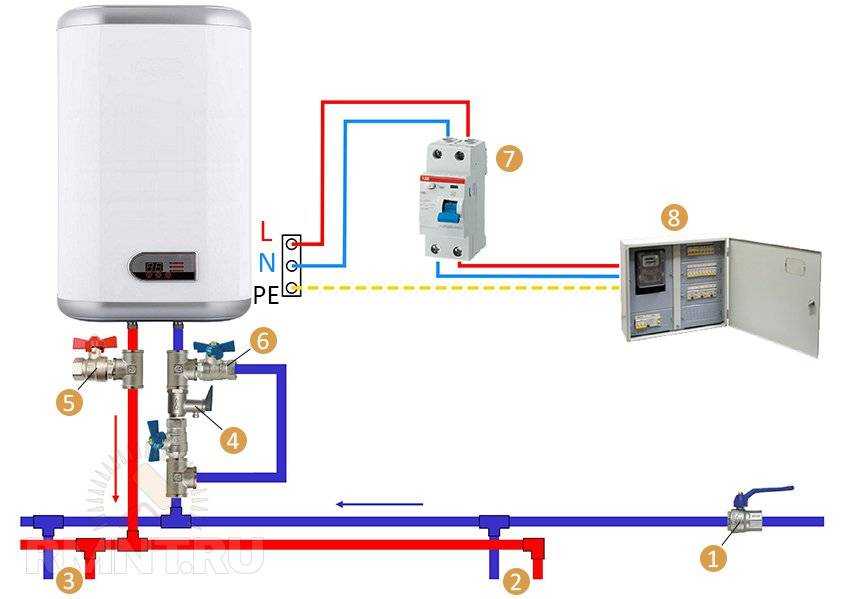

Подключение бойлера к электричеству

Водонагреватель может быть подключен по-разному, но в основном с использованием трехжильного провода. От счетчика через устройство защитного отключения и автомат выполняют вывод к розетке или прямо к баку. Розетку, как и сечение провода, подбирают по мощности и разрешенной силе тока. В многоэтажках сложно с заземлением, его может не быть, в таком случае к «нулю» счетчика подсоединяют «землю» бака. Если невозможно поставить силовую розетку, специалисты советуют остановить свой выбор на надежных, тихих, экономичных моделях бойлеров, например, Atlantic.

Перед тем как первый раз включать проточный водонагреватель систему продувают, чтобы в трубах и шлангах не было воздушных пробок, заполнить основную емкость. Полипропиленовые трубы считаются более надежным вариантом. Они аккуратно выглядят, если нужно, после проверок их можно заделать в стены. Хотя монтировать металлопластиковые легче, они по внешнему виду и продолжительности службы существенно уступают полипропиленовым.

Подключение бойлера к электричеству

Схемы подключения различных видов бойлеров

Есть разные виды бойлеров, к примеру приборы косвенного нагрева могут работать с любым источником горячей воды. Для них подходит любой твердотопливный водогрейный котел (на угле, дровах), можно подключить к электрическому, двухконтурному или одноконтурному газовому котлу или работающему на жидком топливе. Надо знать, что эффективность работы системы напрямую зависит от мощности котла, которая должна быть достаточной. Чтобы устройство хорошо выполняло свою работу, надо понимать, как подключить бойлер, в точности соблюдать схему его подсоединения к водопроводу.

Подключение накопительного водонагревателя к водопроводу — схема

В основном в инструкции производители к своей технике прилагают схему, следуя которой устройство подключают. Ее обязательно изучают, потому что могут быть определенные отклонения от общепринятого варианта.

Перед тем как присоединять водонагреватель к водопроводу подготавливают инструменты и материалы, которые могут отличаться в зависимости от модели и типа оборудования. Есть стандартный набор:

• рулетка и уровень;
• перфоратор и насадки;
• щипцы и кусачки;
• разводной и гаечный ключи;
• тройники и запорная арматура;
• трубы для горячего водовода;
• фитинги для соединения с водопроводной системой;
• ФУМ-лента, льняная нить, специальная паста для герметизации соединений;
• гибкие соединительные шланги;
• 2-3 запорных крана.

Для подачи воды в бойлер в подходящем месте делают врезку тройника. На подающем трубопроводе в обязательном порядке для безопасности устанавливают 1 либо несколько специальных клапанов. В сеть местного домашнего горячего водоснабжения через тройник к проходящей трубе врезают выводной трубопровод подогретой воды, лучше всего сделать к коллектору. При подключении квартиры к централизованному горячему водоснабжению необходимо поставить кран. Он в случае необходимости будет отсекать внутреннюю сеть от общей.

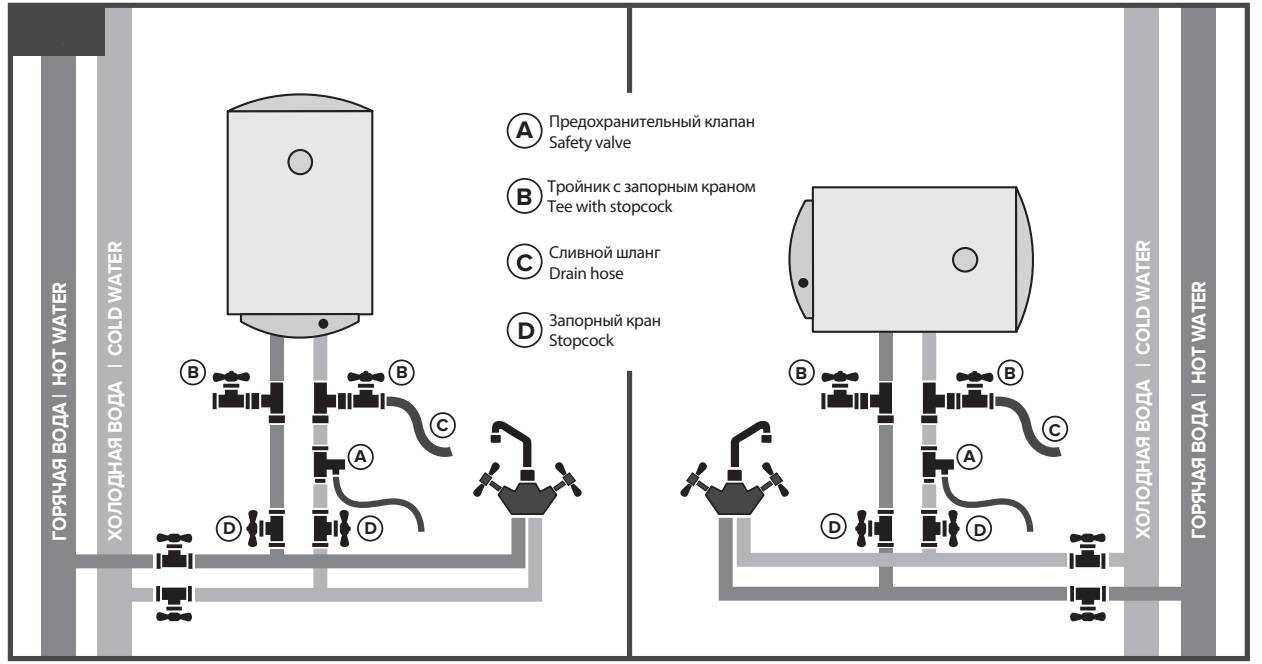

Схема подключения накопительного водонагревателя

Многие специалисты дополняют эту схему. Например, по холодному и горячему патрубку ставят тройники с кранами. При проведении ремонта или профилактики воду с бака легче сливать. Устанавливают водяной редуктор, который выровняет скачки давления, нередко случающиеся в сети холодного водоснабжения. Также он предохранит технику от гидравлических ударов.

Схему подключения дополняют смесительным термостатическим клапаном. В задачу терморегулятора (термостатата) входит обеспечение в системе снабжения горячей водой определенной температуры, которая была установлена предварительно. Для этого врезают в холодном трубопроводе еще тройник. В клапане-термостате до нужной температуры перемешивается горячая и холодная вода. От материала и месторасположения трубы зависят варианты решения.

Установка и подключение проточных водонагревателей

Есть стационарные модели проточного типа, которые состоят из корпуса и проточного нагревателя. Их монтируют на стену. Они обеспечивают горячей водой несколько точек, к примеру, раковину и душевую кабину. Вода быстро нагревается, подается в смеситель. Чтобы снизить потери тепла при перемещении по трубам, прибор размещают рядом с водозаборными точками. Оборудование выделяется компактностью, поэтому можно поставить прямо под раковиной в ванной или на кухне.

Перед тем как подключать водонагреватель проточного типа надо понимать, что он создает существенную нагрузку на электросеть. Техника рассчитана на потребление электричества свыше 3 кВт. Ее устанавливают при наличии в доме трехфазной сети. Проводят отдельную линию. Из инструментов и материалов понадобятся:

• перфоратор с оснасткой или дрель-шуруповерт;
• обжимной инструмент (стриппер) и плоскогубцы;
• рожковые и разводной ключи;
• отвертка и молоток;
• устройство защитного отключения с подходящими характеристиками;
• металлопластиковая труба;
• тройник;
• ФУМ-лента;
• розетка с заземлением.

Для установки необходимо подобрать ровное место в ванной комнате или на кухне, отметить места для отверстий под крепежи. Если привесить водонагреватель на кривую стену, вода будет подаваться неравномерно, прибор начнет неправильно работать, может повредится тэн.

Перфоратором или дрелью проделывают отверстия. Монтируют крепления, которые в основном поставляют с бойлером. В проточное устройство не ставят спускной клапан давления, так как оно не перегревается. В трубопровод, по которому подается холодная вода, устанавливают шаровой запорный кран и фильтры грубой очистки от песка. На входе ставят кран, чтобы настраивать температуру.

Нельзя самому подсоединять проточный водонагреватель к электрической сети без наличия соответствующих знаний, опыта и умения. Работы должен выполнять профессионал.

Рекомендации по выбору бойлера

Наличие тех или иных важных технических параметров в приборе подтолкнут потребителя к покупке накопительного водонагревателя. Но эти параметры нужно знать:

В приоритете будет бойлер с УЗО (устройство защитного отключения).
Для накопительного прибора важно иметь защиту от перегрева.
Накопительный бак должен быть из нержавеющей стали.
Медный элемент нагрева будет защищен от коррозии, если покрыт никелем.
Для теплоизоляции используются экологически чистые материалы.
Для большей экономии денежных средств не помешает функция экономии мощности.
При покупке делается ставка на прибор с гарантийным сроком и с правом на сервисное обслуживание.

Подготовка инструментов

Для подключения водонагревателя своими руками под ключ, могут понадобиться следующие инструменты и материалы:

1. Перфоратор с победитовым сверлом (если стены бетонные и кирпичные) диаметр – не менее 10 мм.
2. Паяльник для труб (если к водонагревателю будут подходить пластиковые трубы, но можно делать гибкую подводку).
3. Ключи гаечные (а так же фитинги и лента ФУМ).
4. Газовый ключ.
5. Отвёртки.
6. Рулетка.
7. Уровень.
8. Карандаш / маркер.
9. Нож.
10. Молоток.
11. Арматура: вентили, тройники, муфты и пр.
12. Анкерные болты или дюбели того же диаметра, что сверло.
13. Клапана: обратный и предохранительный.
14. Регулятор давления.
15. Силиконовая трубка.

Для небольшого бойлера до 50 л можно использовать пластиковые дюбели, тяжёлые приборы вешают только на анкерные болты.
