Терморегулятор для инфракрасного обогревателя

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

• Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
• Пассатижи для работы с электрокабелем.
• Индикаторная отвертка или тестер.
• Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

Электронный терморегулятор, контролирующий работу ИК-обогревателя

Схема подключения

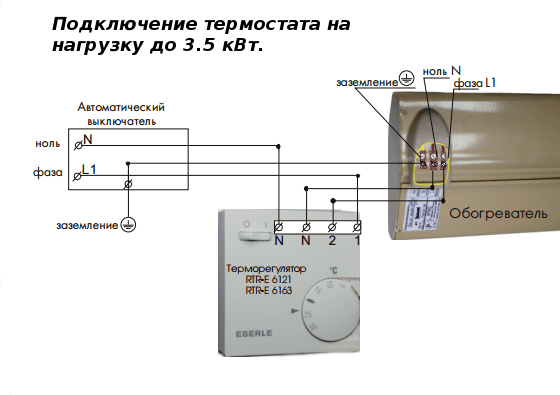

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

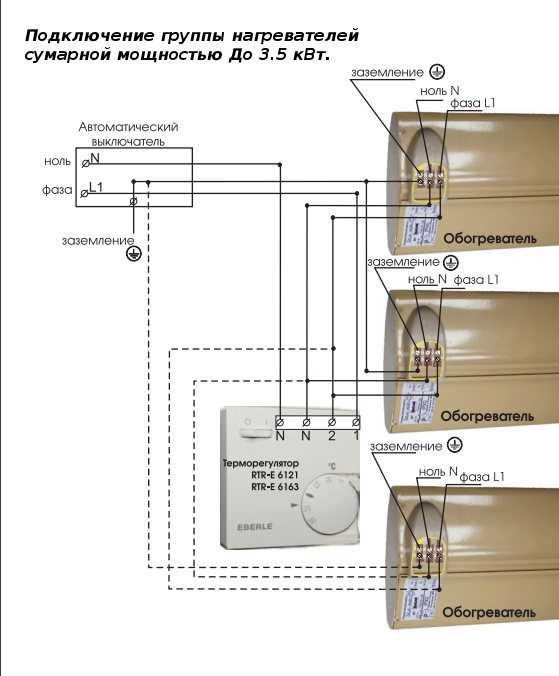

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

• От автомата к термостату ведут два провода: фаза и ноль.
• От автомата отходят по два провода для каждого отопительного прибора.
• Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

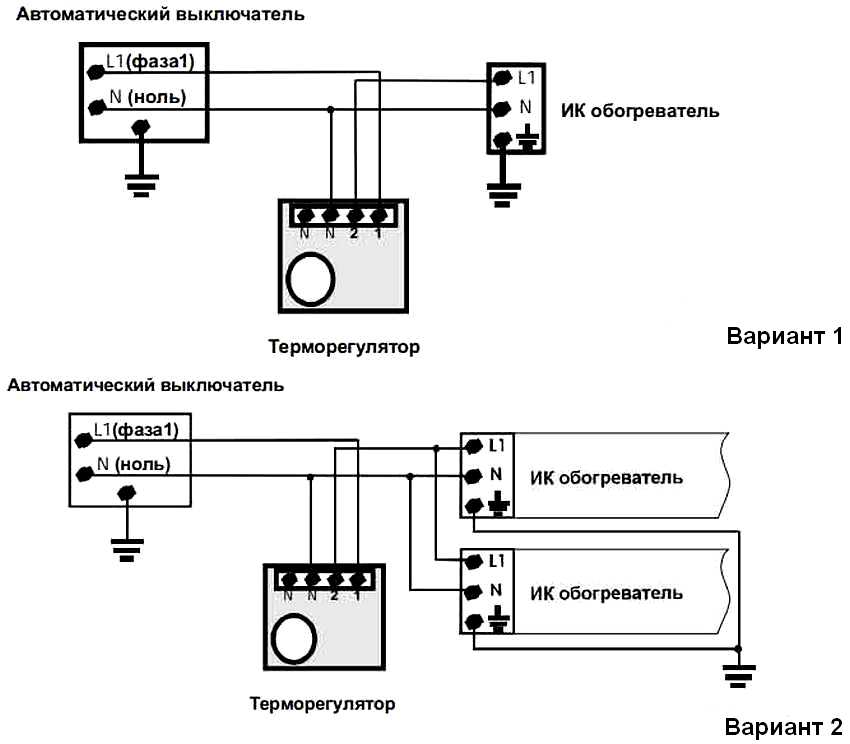

Варианты подключения инфракрасных обогревателей через термостатВажно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

• С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
• Через выходные клеммы термостат подключается к магнитному пускателю.
• Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

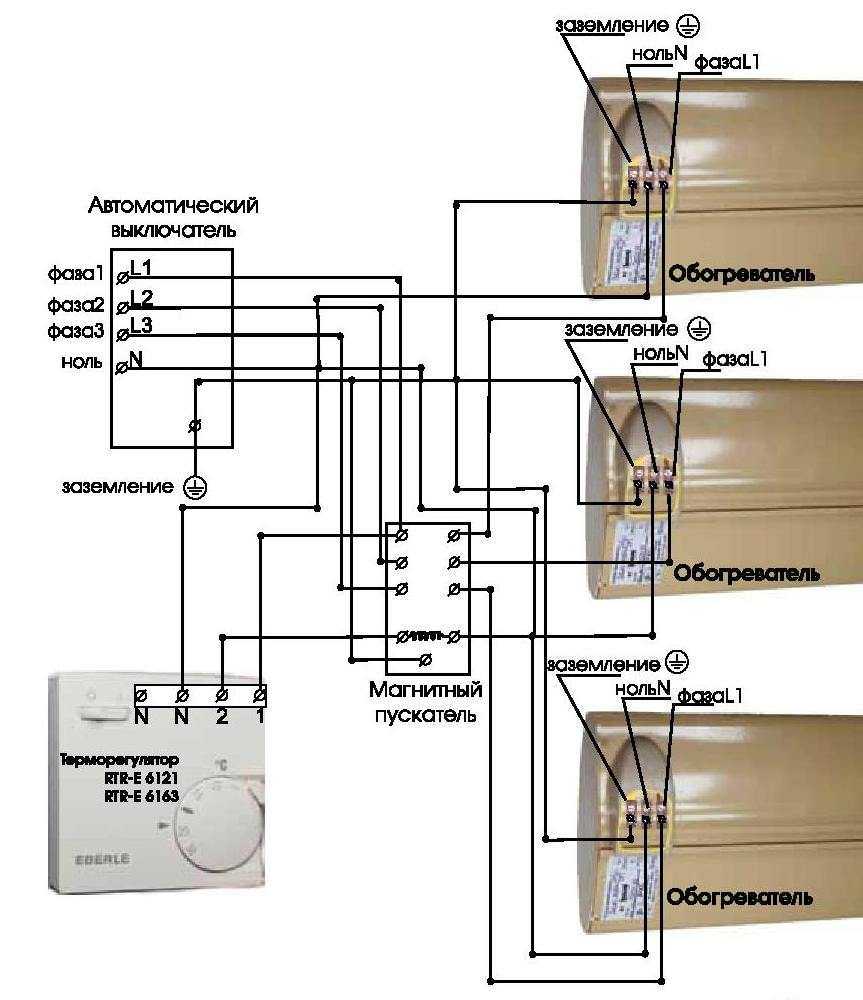

С помощью магнитного пускателя

Конструкция и назначение терморегулятора

Устройство электронного типа, в конструкцию которого входят датчики, дисплей, кнопки управления, датчик температуры или контроллер, позволяют контролировать работу системы обогрева. Элемент подключается к отопительному прибору, например, инфракрасному обогревателю. Согласно установленным параметрам, происходит включение/отключение нагревательных элементов. Это может осуществлять через заданный промежуток времени или при охлаждении помещения до определённой температуры.

Терморегулятор имеет корпус со шкалой мощности и кнопкой отключения

Терморегулятор или термостат может быть разных видов, но основная задача любого такого прибора заключается в поддержке определённой температуры теплоносителя для обогрева или охлаждения пространства. Настройка может проводиться вручную, а дальнейшая работа происходит автоматически. Такое устройство делает управление приборами обогрева более комфортным, чем при отсутствии контролирующего элемента. Благодаря этому происходит экономия энергоресурсов, времени. Польза термостата выражена и в том, что при отсутствии отключения обогревателя в автоматическом режиме контролирующая деталь издаёт звуковой сигнал оповещения.

Терморегуляторы разнообразны, но имеют одинаковые функции

Приборы могут быть установлены как в жилых, так и в промышленных помещениях. Устройства часто дополняют систему основного или дополнительного отопления пространства, позволяя контролировать уровень обогрева.

Электронный или механический устанавливается в системе теплоносителя и собирает информацию о текущих показателях температуры. При достижении пониженного или повышенного показателя работа прибора прекращается или начинается. При этом терморегуляторы для инфракрасных обогревателей сконструированы с учётом того, что устройство обогрева нагревает не воздух, а окружающие предметы.

Термостаты ВМТ 1 и ВМТ 2 как подключить

В отличие от радиаторов, инфракрасные обогреватели помогают обустроить отопление на большей площади при гораздо низкой температуре. Это позволяет экономично нагревать современные дома. Чтобы обеспечить тепловой комфорт для пользователей и контролируемую работу напольного оборудования, следует использовать элементы управления. Ниже приведена информация о том, как подключить термостат Ballu BMT 1 и BMT 2, особенностях и преимуществах этих приборов.

Контроль через термостат ВМТ

Тепловой комфорт – это субъективное чувство каждого человека. Это условие, при котором люди выполняют обычную домашнюю работу без излишнего перегрева или переохлаждения. Для регулирования температуры необходимы термостаты, они помогают правильно функционировать инфракрасным обогревателям. ВМТ – это современное электронное устройство с обратной связью, которое поддерживает точную заданную температуру.

Система его управления очень проста и в то же время эффективна – следует установить значение, которого нужно достичь в выбранной комнате. Датчики определяют температуру, а затем включают устройство, чтобы достичь желаемого значения. После этого нагревательные приборы автоматически выключаются. Следующее включение происходит, когда температура начнет падать. Такая система управления экономит электроэнергию – обогреватели работают всего около 4-6 часов в день.

Перед тем как ответить на вопрос, термостат ВМТ 1: как подключить, следует знать, что температура в квартире в значительной степени зависит от расположения обогревателя. Рекомендуется устанавливать его в доступное место, вдали от сквозняков (окна, двери).

Главные преимущества

К основным плюсам терморегуляторов ВМТ относятся:

• легкость употребления (просто используйте циферблат, чтобы установить требуемую температуру в комнате);
• низкие затраты на покупку и последующее обслуживание.

Таким образом, управление температурой внутри дома позволяет поддерживать достаточный тепловой комфорт и сокращать расходы на отопление.

Перед монтажом

Следует знать, что ответ на вопрос: термостат ВМТ 2 – как подключить, напрямую связан с монтажом Ballu BMT 1

Чтобы безопасно их установить рекомендуется соблюдать меры предосторожности:. перед началом работы выключите обогреватель от сети; используйте провода со стандартными цветами и подходящим поперечным сечением

• перед началом работы выключите обогреватель от сети;
• используйте провода со стандартными цветами и подходящим поперечным сечением.

Значение цветов проводов:

• коричневая фаза – управляющий кабель;
• голубая фаза – нейтральный провод N («ноль»);
• красная или черная – фазный проводник.

Рекомендуется использовать провода с поперечным сечением 1,5 мм2.

Установка терморегулятора

Несколько слов о том, как подключить термостат Баллу ВМТ 1. Монтаж прибора должен проходить последовательно:

1. Отодвиньте крышку терморегулятора и выверните винты и заглушки.
2. В розетке при помощи индикаторной отвертки определяете фазу.
3. Коричневый провод (фаза) присоединяете к датчику.
4. К третьему проводу по схеме подключаете один конец обогревателя.
5. К оставшемуся концу подсоединяете синий провод.
6. Между третьим и пятым проводом поставьте перемычку.
7. После промежуточного испытания, в котором прозванивают устройство, чтобы проверить, работает ли терморегулятор, надевается пластиковая коробка.

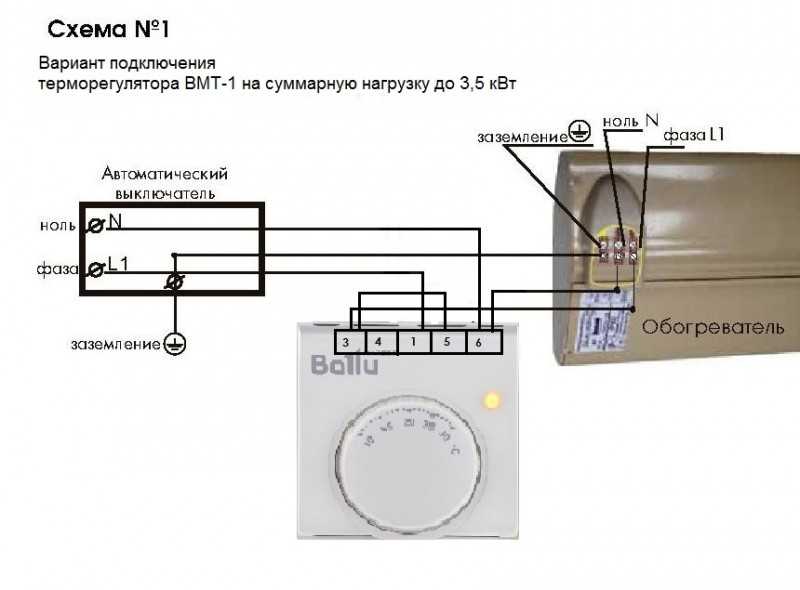

На рисунке ниже указано как присоединить термостат Ballu BMT 1 согласно схеме подключения. К месту расположения прибора прокладывают проводку, которую подсоединяют к нулю или фазе.

На термостат Ballu BMT 2 схема подключения аналогична приведенной выше, только номера клемм разные. После монтажа прибор соединяют с инфракрасным обогревателем отдельно проведенной линией.

Установка потолочного обогревателя

Монтаж инфракрасного обогревателя проводят на разных поверхностях

Пользователи ищут дополнительные источники тепла, которые максимально выполняют свои функции, при этом отличаются практичностью и экономностью. Выше рассматриваемые плюсы инфракрасных обогревателей как раз подходят под качества экономности, практичности и выгодности.

На сегодняшний день большую актуальность имеет тема: «Как правильно установить и подключить инфракрасный обогреватель». Ведь именно от правильности проведения процедуры зависит конечный результат. Любая ошибка может привести к нежелательным событиям.

Виды инфракрасного обогревателя:

• в виде отдельного устройства;
• в качестве пленки.

Монтаж инфракрасного потолочного обогревателя гораздо проще, чем работа с пленкой. В данном случае лишь требуется выполнение общих принципов. Во-первых, должно быть хорошее крепление, которое не будет изгибаться под тяжестью веса теплового агрегата. Для установки прибора лучше использовать кронштейны.

Надежнее всего крепить устройства на металлические кронштейны

Они предоставляют возможность осуществлять монтаж устройства под горизонтальным углом. Что это значит? Это значит, что с их помощью установка возможна не только на потолке, но и непосредственно на стене.

Правила установки прибора:

1. Электрические кабеля должны быть проложены только по негорючей поверхности.
2. Элементы крепление не должны касаться нагревательной части.
3. При монтаже теплового сооружения следует исключить возможный контакт с легковоспламеняющейся поверхностью и осуществить полную изоляцию электропроводки.
4. Крепить изделия следует на высоте от 2,5 до 3,5 метров.

Для установки прибора в жилом помещении, приобретать следует те устройства, мощность которых не превышает 800 Ватт.

Всегда следует помнить о правилах пожарной безопасности. В данном случае также нельзя их игнорировать, поскольку это может привести к загоранию помещения.

Советы по установке

Неправильно выбранное место для термостата — одна из главных причин, почему нет эффекта от использования этого прибора. Изучив схему, как надо подключать терморегулятор к обогревателю, некоторые специалисты воспринимают советы буквально и монтируют терморегулятор на готовые сети, где-то на участке между автоматом и отопительным прибором. Как следствие, прибор считывает информацию в температуре в коридоре или соседней комнате и на основании этих данных регулирует работу инфракрасного обогревателя.

Чтобы избежать подобных ошибок и создать в помещении действительно комфортные условия, следует с особой тщательностью выбирать место монтажа терморегулятора:

• устанавливается в том же помещении, где располагается обогреватель;
• термостат не должен располагаться непосредственно под или вблизи нагревательных приборов;
• для правильного измерения температуры не допускается закрывать устройство шторами, картинами, деталями интерьера;
• стоит избегать размещения на сквозняки, рядом с вентиляционными отверстиями;
• размещение на холодных и влажных стенах дает сильное искажение показателей;
• не рекомендуется устанавливать напротив окна, под прямыми солнечными лучами.

Внимание! Оптимальная высота для размещения прибора — 1,5 метра. Это обеспечит не только максимально точные данные, но и позволит без лишних усилий самостоятельно контролировать и регулировать работу устройства

Учитывая сравнительно небольшую высоту очень важно надежно закрепить устройство, чтобы оно осталось на своем месте, если его случайно задеть

В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя

Учитывая сравнительно небольшую высоту очень важно надежно закрепить устройство, чтобы оно осталось на своем месте, если его случайно задеть. В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя. В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя

В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя.

Посмотрите видео о монтаже инфракрасного обогревателя

Варианты подключения

1. К системе тёплого пола;
2. К ТЭНу;
3. К обогревателю.

Подключение термостата к системе тёплого пола

Стандартный терморегулятор тёплого пола идёт в комплекте поставки с подробной инструкцией подключения прибора к системе тёплых полов. Можно подключать ТР самостоятельно, пользуясь обозначениями под клеммниками.

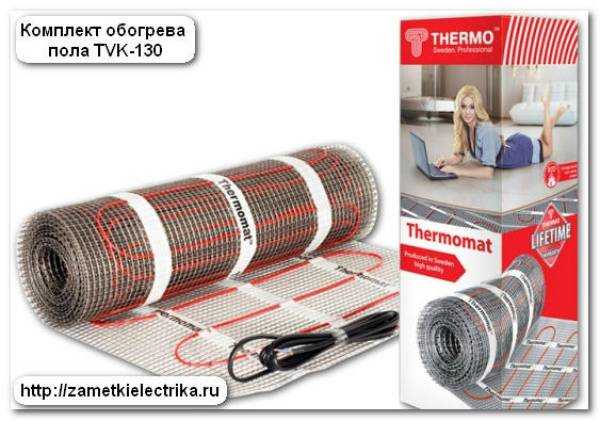

Нагревательный мат тёплого пола

На тыльной стороне регулятора расположены три пары клеммных гнёзд для проводов. Первая пара предназначена для подсоединения двужильного сетевого кабеля. Гнездо «L» – фаза, «N» – ноль.

Вторая пара гнёзд предназначена для соединения с выводами тёплого пола – L1 и N1. Пятую и шестую клемму используют для того, чтобы подключаться к датчику температуры.

Подключение терморегулятора

Регуляторы температуры полов могут быть вставленными в подрозетник или закреплёнными на стене. Термодатчик бывает, как встроенным в корпус прибора, так и установленным на конце выносного кабеля.

В первом случае происходит замер температуры воздуха внутри помещения. Во втором варианте датчик измеряет степень нагрева финишного покрытия пола.

Подключение термостата к ТЭНу

Подключение термостата к электрическому нагревателю приходится осуществлять через магнитный пускатель. Это связано с тем, что мощность регулятора далеко несопоставима с мощностью ТЭНов.

Магнитный пускатель (МП) нужен при управлении термостатом сразу несколькими приборами обогрева. МП врезают в фазовый провод параллельно с терморегулятором. Регулировка режимами работы тенов осуществляется термостатом, ток питания проходит через МП. Это даёт возможность использовать трёхфазную электросеть, что позволяет эксплуатировать нагревательные элементы большой мощности.

Многие ТР оснащены электронными микропроцессорами, которые выдают дополнительно показатели уровня влажности, давления и времени, необходимого для достижения величин заданных параметров.

Подсоединение терморегулятора к обогревателю

Термостаты бывают механического и электронного действия. Последнее время вторые модели активно вытесняют своих механических аналогов. Применение современной электроники позволяет более эффективно управлять температурным режимом в заданной среде.

ТР для обогревателей помещений встраивают в корпуса калориферов или выносят на удаление от приборов отопления. Регулятор, прежде всего, подключается к электрической сети, затем через схему управления соединяется непосредственно с термодатчиком.

Дополнительная информация. Инфракрасные обогреватели соединяются с термостатом в большинстве вариантов через магнитный пускатель. Чтобы выполнить правильное подключение прибора, нужно строго следовать пунктам прилагаемой инструкции.

Особенности, как подсоединяют устройства регуляции температурного режима, зависят от вида отопительных приборов. Это может быть одножильное или двужильное подключение ТР тёплых полов. Подключение двухфазного термостата к нагревательным элементам трёхфазного тока осуществляется только через магнитный пускатель. Для водяного отопления терморегулятор врезают прямо в радиатор. В каждом конкретном случае существует своя схема подключения терморегулятора.

Виды и принцип действия терморегуляторов для ИК-обогревателя

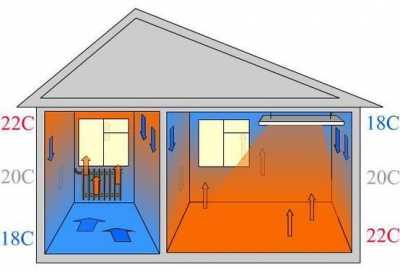

Принцип действия инфракрасных обогревателей заключается в том, что они греют не воздух, а окружающие предметы. Те, в свою очередь, начинают испускать тепло, создавая в помещении теплую атмосферу. Благодаря такой схеме работы инфракрасные обогреватели характеризуются высокой эффективностью. Они обеспечивают быстрый прогрев и могут работать в помещениях любого типа. Это могут быть:

Главным отличием инфракрасного прибора является то, что он греет не воздух, а предметы вокруг себя.

• жилые помещения – кухни, комнаты, коридоры и многое другое;
• промышленные помещения – склады и производственные цеха;
• административные помещения – рабочие кабинеты и офисы;
• хозяйственные помещения – сараи, помещения для домашних животных и гаражи.

Также они применяются для обогрева открытых площадок – это территории у бассейна, детские и спортивные площадки, террасы, веранды и многое другое.

Используя инфракрасные обогреватели для обогрева помещений, необходимо обеспечить контроль за температурой. В противном случае можно потратить электроэнергию впустую, создав в комнате самый настоящий Ташкент. Простые переносные нагреватели, подключаемые к розетке, оснащаются самыми простыми терморегуляторами или не менее простыми ступенчатыми регуляторами мощности – в этом случае за температурой приходится следить самостоятельно.

Что касается настенных и потолочных инфракрасных нагревателей, то они чаще всего представляют собой отдельные греющие модули без каких-либо элементов управления – наподобие обычного светильника, который подключается к сети через регулятор или выключатель. Для того чтобы обеспечить температурный контроль, необходимо приобрести отдельный терморегулятор. После этого останется выполнить подключение прибора к инфракрасному обогревателю – это не сложнее, чем смонтировать светильник с выключателем.

Существуют два вида терморегуляторов для инфракрасных обогревателей:

Простые механические устройства надежны в работе, но не отличаются высокой точностью.

• механические терморегуляторы;
• электронные терморегуляторы.

Главным преимуществом механических терморегуляторов является их предельная простота. В их конструкции предусмотрен простейший биметаллический элемент, реагирующий на изменение температуры окружающей среды. Как только температура поднимается до заданного значения, электрический контакт размыкается, прекращая работу нагревательного элемента в инфракрасном обогревателе. Фиксируя падение температуры, датчик замыкает контакты, возобновляя питание нагревательного элемента.

Принцип действия механического терморегулятора для ИК-обогревателя чрезвычайно прост. Только вот точности от него ждать не приходится – расхождение может составить несколько градусов. Чаще всего градуировка в градусах здесь отсутствует, а температура выставляется приблизительно, с ориентировкой на шкалу с цифрами от 0 до 9. Из-за этого страдает энергопотребление, в результате чего растут цифры в счетах за свет.

Электронные терморегуляторы для ИК-обогревателей отличаются более высокой точностью – они способны поддерживать заданную температуру с точностью до 0,5-1 градуса. Это уже более приемлемый показатель. Кроме поддержки температуры, электронные такие приборы умеют:

• работать по расписанию;
• работать по заданной программе;
• работать в составе охранных систем;
• управляться по GSM-каналу;
• работать в режиме «Антизамерзание».

Регулятор температуры, вставляемый в розетку, прост в установке и замене.

Электронные терморегуляторы могут быть простыми и сложными, иметь массу настроек или не иметь их вовсе. Отдельные модели оснащаются модулями дистанционного управления и сенсорными экранами. Все это позволяет сделать управление обогревом более удобным.

Самый простой регулятор температуры представляет собой небольшой блок, вставляемый в розетку. В этом блоке есть своя розетка, управляемая встроенным электронным модулем с датчиком температуры. Модуль следит за температурой в помещении, включая или отключая розетку. Более сложные электронные терморегуляторы ориентированы на управление мощными обогревателями или сразу несколькими единицами отопительного оборудования – они встраиваются в стену в удобном для управления месте.

Подключение нескольких инфракрасных обогревателей к одному терморегулятору через контактор

Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.

Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.

Схема подключения нескольких обогревателей через контактор выглядит следующим образом:

Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.

Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.

Недостатки инсталляции с использованием контактора

— Стоимость реализации

Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.

— Сложность монтажа

Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.

— Ограничение подключаемой мощности

Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.

Преимущества подключения обогревателей через контактор и терморегулятор

— Возможность регулировки температуры в помещении

Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.

— Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих

Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта

— Возможность простого усовершенствования системы

Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.

— Внешний вид, удобство и безопасность

Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.

ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.

В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.

Зачем нужен стабилизатор для электрического котла?

Стабилизатор напряжения – это автоматика для электрокотлов отопления, которая так же, как и терморегулятор, позволяет экономить. Но в данном случае речь идет не об эффективном потреблении энергоносителя, а о целостности и работоспособности нагревательного элемента в целом.

Стабилизатор для электрического котла отопления позволяет сгладить все перепады рабочих характеристик электросети в течение суток и получить на выходе напряжение правильной синусоиды, что благоприятно скажется на долговечности котла. Стабилизаторы обеспечивают высокую степень защиты электроприборов от пульсации и перепадов напряжения

Качественное оборудование отличается высокой чувствительностью, что важно для электронной части котла и термостата. Стабилизаторы отличаются повышенным запасом по выходной мощности сети. Это позволяет сохранять рабочие характеристики электросети на должном уровне даже в моменты включения котла

Это позволяет сохранять рабочие характеристики электросети на должном уровне даже в моменты включения котла.

Основные варианты терморегуляторов

Для инфракрасного обогревателя можно использовать механический или электронный вид терморегулятора. Оба варианты имеют квадратный или прямоугольный пластиковый корпус, а принцип работы и внутреннее устройство различаются.

В пластиковом корпусе содержатся функциональные элементы, обеспечивающие работы системы контроля

На внешней стороне пластиковой коробки механического регулятора присутствует переключатель круглой формы, позволяющий плавно настраивать необходимые параметры. Одно деление может иметь разное значение, что зависит от модели прибора. Например, в некоторых случаях одно деление позволяет отрегулировать температуру на 1°, а также встречаются варианты со значением в 2°, 3° и более. Световой индикатор состояния прибора и кнопка включения/отключения также расположены на пластиковой коробке. Оптимален механический прибор в том случае, когда в помещении постоянно находятся люди, что позволяет своевременно отключать терморегулятор. В таком приспособлении не предусмотрено дистанционное управление.

Электронный терморегулятор имеет дисплей, на котором отображается вся информация

В устройстве электронного типа управление температурой происходит с помощью кнопок, а основные показатели отображаются на дисплее. Современные модели могут иметь сенсорное и дистанционное управление. Такому прибору можно доверить контроль температуры в помещении даже при отсутствии владельцев.

Выбор определённого вида терморегулятора осуществляется в зависимости от типа помещения, желаемой функциональности приспособления. Например, на даче, которую часто посещают владельцы, уместен электронный вариант. С помощью дистанционного управления можно заранее прогреть помещение инфракрасным обогревателем перед приездом. Механические модели имеют более низкую стоимость и подходят для жилых пространств.

Как работает терморегулятор?

Такой регулятор состоит из двух основных узлов:

• Датчика температуры, установленного возле источника тепла и/или в отапливаемом помещении.
• Блока управления, обрабатывающего сигналы температурного датчика.

Эти конструкционные элементы взаимодействуют между собой по следующей схеме:

• Блок управления получает программу работы обогревателя, в которой указан температурный режим в помещении или степень прогрева нагревательного элемента.
• Датчик температуры считывает «градусы» в комнате и/или у нагревательного элемента, предавая эту информацию на блок управления.
• Блок управления включает нагревательный элемент в том случае, если переданная датчиком температура меньше запрограммированного значения. И выключает инфракрасную панель, если температура в комнате или у нагревательной пластины превысит запрограммированный параметр.

В итоге потолочные и настенные инфракрасные обогреватели с терморегулятором расходуют только нужный «объем» электроэнергии, прогревая помещение только до нужной температуры. При этом калибровка теплоотдачи и температуры осуществляется с шагом 0,1-1,0 °C

Типовые разновидности терморегуляторов

Современные производители выпускают два типа терморегуляторов:

Механические приборы. У таких регуляторов в качестве датчика температуры используется особая пластина или диафрагма из чувствительного к температурным деформациям материала. Поэтому блока управления у термомеханических регуляторов, по сути, нет. Пластина смыкает или размыкает контакты электрической цепи, питающей инфракрасный нагреватель, под «влиянием» фактической температуры в доме. А все регулирование заключается в фиксации заданной температуры с помощью механического рычага, с помощью которого позиционируют элементы пластинчатого датчика температуры.

• Главное достоинство такого регулятора – возможность работы без подачи электричества к прибору.
• Главный недостаток – низкая точность калибровки – от 0,5 до 1 °C.

Схема подключения инфракрасного обогревателя к терморегулятору

Электронные приборы. Температурный датчик такого прибора фиксирует тепловое излучение, считывая электромагнитные волны определенной частоты. При этом контролируется и температура «за бортом», и градусы в доме. Блок управления такого контроллера принимает сигналы от датчика и обрабатывает их по заложенному алгоритму (программе). У электронных приборов только цифровые органы управления. Алгоритм обработки сигналов от датчика задается с помощью заводских программ или кнопок на корпусе. Информация о температуре и режимах работы выводится на дисплей.

• Основное достоинство такого прибора – высокая точность – калибровка осуществляется с шагом 0,1 °C. Кроме того, наблюдается некоторая автономность управления. Например, инфракрасные обогреватели с терморегулятором для дачи можно запрограммировать на неделю работы по температуре воздуха за пределами дома и даже не выезжать загород для контроля и корректировки работы системы отопления. Механические регуляторы так не могут – пользователю придется «крутить колесико» настройки практически ежедневно.
• Основной недостаток – работа только при наличии напряжения в сети.

Как подключить терморегулятор к инфракрасному обогревателю?

При монтаже терморегулятора нужно ориентироваться на следующие общепринятые правила:

• В каждое отапливаемое помещение монтируется отдельный регулятор.
• Между датчиком температуры и опорной поверхностью нужно установить теплоотражающий экран.
• Инфракрасные обогреватели потолочные с терморегулятором не могут быть мощнее 3 кВт.
• Рекомендуемая высота размещения – 1,5 метра от уровня пола.

Сам монтаж прибора выполняется следующим образом:

• От центрального щита к регулятору «тянут» отдельную линию, которая заканчивается на входящих клеммах «нуля» и «фазы».
• От регулятора к обогревателю тянут подающую электроэнергию линию, стартующую от исходящих клемм «нуля» и «фазы».
• К соответствующим разъемам терморегулятора подключают внешние датчики температуры, соединяемые с регулятором с помощью отдельных линий или беспроводных протоколов связи.

Точные схемы монтажа приводятся в паспортах к конкретным моделям регулирующих приборов.

Заключение

Масляный радиатор – устройство, самостоятельно диагностировать неисправность которого вполне реально, но ремонт этого прибора своими силами лучше минимизировать до замены вышедших из строя деталей новыми, так как особенности эксплуатации (фактор опасности использования электрического тока, высокие давление и температура масла) требуют профессиональных навыков и повышенного внимания к выполнению работ.

Получить лучшее представление о ремонте маслонаполненных ИК-обогревателей поможет видеоролик:

Маслонаполненный обогреватель – востребованный потребителями агрегат, конструкция которого не содержит сложных технических решений.

1. Все неисправности масляного радиатора можно диагностировать самостоятельно, но большинство вышедших из строя деталей подлежат замене новыми.
2. Если подтекает радиатор, то восстановление герметичности резервуара будет эффективным лишь для отопителей плоского исполнения отечественного производства.
3. Эксперименты с реставрацией вышедших из строя комплектующих опасны, в большинстве случаев необходима установка новых деталей – реальных примеров, когда масляный обогреватель взорвался, существует достаточно.
4. Должный уход за ИК-обогревателями и соблюдение правил эксплуатации – залог многолетнего использования отопителей без необходимости ремонта.

Что если на обогревателе нет терморегулятора?

• Чтобы создать уютное тепло, нужно включать и выключать такой прибор – это неудобно;
• Нельзя прогреть помещение заранее, например, в холода перед возвращением с работы;
• Из-за оставленного без надзора обогревателя может возникнуть пожар;
• Нельзя, уезжая на выходные, оставить включенный обогреватель, чтобы он работал не в полную силу, а только немного грел комнатные цветы;
• Температура в комнате будет иногда излишней, а счета за свет немалыми.

Вывод очевиден: терморегулятор для инфракрасного обогревателя – полезный атрибут!

Узнаем, как он работает, как подключается и сколько стоит.
