Порядок разборки бойлера для чистки и ремонта

Виды неисправностей и их причины

Есть множество причин выхода бойлеров из строя. Большинство из них можно исправить самостоятельно. Основные проблемы:

Устройство не греет воду. Причина может быть в выходе из строя ТЭНа или электрической системы. Если процедура нагрева занимает больше времени, чем обычно, это говорит о множественной накипи, которую нужно удалить. Кроме того, из-за отложений бойлер может чаще включаться/отключаться.
Перегрев воды — следствие поломки термостата.
Течь из-под фланца свидетельствует о повреждении емкости из-за механических действий или коррозии металла.
Если устройство постоянно шумит, возможно, на нагревательном элементе много накипи, или обратный клапан сломан.
Дисплей показывает ошибку. Некоторые приборы оснащены электронной системой, сбой в которой может произойти из-за скачков напряжения или поломки модуля.
Отсутствие подачи горячей воды говорит о поломке нагревательного элемента или термостата.
Горячая вода темного цвета свидетельствует о присутствии коррозии, появление которой может спровоцировать жесткая вода. Если бак поврежден, скорее всего, нужно приобрести новое устройство.
Нагреватель бьет током. Такая ситуация может случиться вследствие повреждения кабеля или разрыва ТЭНа.
Не включается или не выключается устройство — причина в выгорании контактов или оплавлении кнопок.
Постоянному перегоранию ТЭНов способствуют большое количество накипи или неправильная установка прибора.
Если в водонагревателе появился воздух, значит, износились прокладки или сломался обратный клапан.

Замена ТЭНа или анода

Если перегорели датчик температуры или нагревательный элемент, подошел срок замены магниевого анода. Сначала нужно отключить прибор от электросети, затем:

Снять пластмассовую крышку, отсоединить провода. Перекрыть подачу холодной воды, отсоединить трубы. Открутить крепежные винты, снять защитный кожух. Убрать термодатчик и фланец. Извлечь ТЭН аккуратно, чтобы не повредить резиновую прокладку. Снять прибор со стены, поместить его в ванну, а затем направить внутрь шланг с водой, чтобы извлечь оставшуюся накипь. Для чистки нагревательного элемента в 2 л воды размешать 50 г лимонной кислоты. Держать в полученном растворе ТЭН до растворения отложений (10−12 часов). Выкрутить магниевый анод и оценить его состояние. Если остался один штырь, заменить деталь. После очистки вернуть детали на свое место. По мере надобности установить новый термодатчик. Собрать конструкцию в обратном порядке

Особое внимание нужно обратить на состояние резиновых прокладок. Если они пришли в негодность, рекомендуется поменять их на новые, чтобы избежать протечек изделия после сборки

Подключать изделие к электрической сети нужно после полного наполнения водой.

Устранение протечек

Если из прибора капает вода, причина может быть в износе уплотнительных прокладок или повреждениях емкости. В последнем случае ремонт нагревательных баков не имеет смысла, требуется покупка нового устройства. Если проблема в резиновых уплотнителях, нужно заменить их на новые.

Во время монтажа водонагревателя специалисты проводят установку запорных элементов. На вход холодной воды ставится обратный клапан, который регулируется при работе системы.

Защитный клапан располагают на трубе подвода холодной воды, следуя определенным рекомендациям:

Нельзя проводить монтаж запорной арматуры между вентилем и бойлером.
Для гибкого шланга нужно сделать специальное отверстие в канализационной трубе.
Для быстрого слива воды из прибора допустима установка шарового крана с тройником.
Протечка клапана может свидетельствовать о его выходе из строя. Исправить ситуацию поможет полная замена комплектующих.
Еще одной причиной течи может быть чрезмерное давление воды. Чтобы предотвратить это, оптимально установить регулятор, понижающий показатели до нормы.

Как работает бойлер

Различают водонагреватели накопительного и проточного типа. Первые состоят из большой емкости, в которой установлен нагревательный элемент. Внутрь устройства поступает вода, которая хранится там при определенной температуре.

С помощью термодатчика, соединенного с термостатом, температура поддерживается на установленном уровне. Чтобы предотвратить потери тепловой энергии, корпус накопительного бака закрывают слоем утеплителя.

Перед началом эксплуатации бойлера следует изучить его устройство, технические характеристики и рекомендации производителя по эксплуатации, чтобы предотвратить поломки

Проточные модели работают иначе. В них также имеется корпус и нагревательный элемент, но вода внутри не хранится. Прибор включается в тот момент, когда через его корпус начинает проходить поток воды. Жидкость быстро нагревается до нужной температуры. Эти устройства более мощные, чем накопительные модели, они потребляют больше электроэнергии. Но их размеры компактны, а установка немного проще.

И все же в быту чаще используют накопительный вариант водонагревателя. Поломки же у разных типов устройств похожи, и устраняются они примерно одинаковыми средствами.

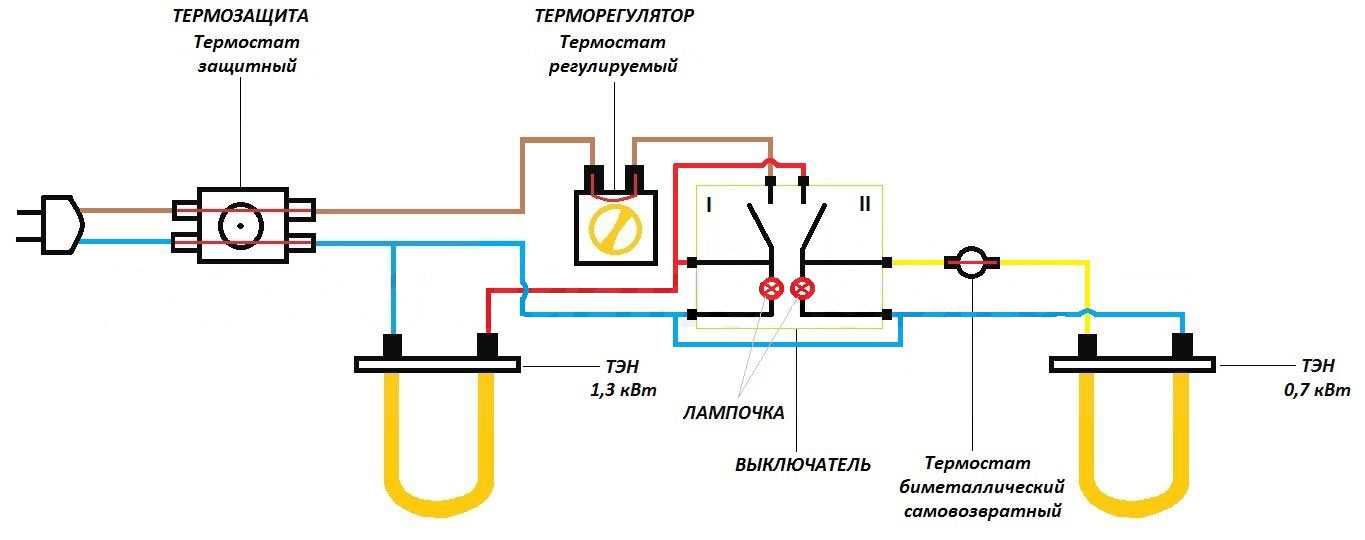

Чтобы автоматизировать работу водонагревателя, используют терморегулятор. Этот элемент получает данные о текущем состоянии с помощью термодатчика. Он включает и отключает нагревательный элемент на основании поступающих сведений. Это помогает не только поддерживать оптимальную температуру внутри накопителя, но и дает возможность экономить электроэнергию.

Прибор также предотвращает опасный перегрев воды, который может вызвать серьезную аварию.

Если бойлер протекает в области подключения водопроводных труб, скорее всего, виноват неправильный монтаж устройства, и нужно провести повторную герметизацию соединений

Горячая вода постепенно отбирается из бака и заменяется холодными потоками из водопровода. В этот момент и включается обычно нагревательный элемент. Если горячую воду в бойлере долго не использовали, то она может остыть. Слишком низкая температура также дает сигнал к включению ТЭНа.

Виды нагревателей по применяемому ТЭНу

Различают бойлеры с “сухим” и “мокрым”ТЭНом. В первом варианте нагревательный элемент помещают в специальную колбу, а во втором он непосредственно контактирует с водой. Обе модели имеют определенные преимущества. В плане ремонта бойлера считается, что “сухой” ТЭН заменить значительно проще, чем “мокрый”, поскольку для этого нужно просто вынуть его из колбы и поставить туда новый элемент.

В случае с “мокрым” ТЭНом придется сначала полностью слить воду из емкости, и только потом производить замену. Обычно “сухие” нагревательные элементы менее производительны, чем “мокрый” вариант, поэтому в бойлере чаще всего устанавливают не один, а два таких нагревательных элемента.

«Сухой» ТЭН не так , но его замену произвести несколько проще, поскольку не нужно сливать воду из бака

В силу особенностей эксплуатации “сухие” ТЭНы чаще перегорают и нуждаются в замене, поэтому модели с “мокрыми” ТЭНами более популярны. Стоит отметить, что можно найти и современные бойлеры с очень надежными “сухими” ТЭНами последнего поколения, но стоимость таких приборов может оказаться слишком высокой.

А вот на количество накипи, образующейся в процессе эксплуатации, тип ТЭНа не влияет. Но если у “мокрого” элемента накипь оседает непосредственно на поверхности, то при “сухом” нагревательном элементе отложения скапливаются на защитной колбе.

Рекомендуем: Что делать, если вода капает из котла отопления, как остановить течь самому в газовых, твердотопливных и других моделях с разными теплообменниками

Что подразумевается под процедурой чистки бойлера

Чтобы разобраться, как почистить бойлеры без вызова мастера, нужно научиться их разбирать. Все электрические водонагреватели устроены практически одинаково. Незначительно могут отличаться способы крепления ТЭНа и электронного блока. Второй важный момент – надо знать, как и чем прочистить водогрейный прибор. Существует два метода:

Химическая чистка. Бойлер не придется разбирать. Достаточно использовать специальную жидкость для удаления накипи заводского изготовления. Из народных методов подойдет концентрированный раствор лимонной кислоты.
Механическая чистка. Сложный метод, требующий разборки водонагревателя. В первую очередь у накопительных бойлеров обрастает налетом ТЭН. Сначала нужно почистить нагревательный элемент, а затем промыть бак.

Механический метод оправдан, когда химическая чистка водонагревателя не принесла положительных результатов.

Устройство прибора

Классическая конструкция водонагревателя представлена в виде герметичного бака. Внутри емкости расположены элементы, которые нужны для нагрева воды и обеспечения длительной и безопасной эксплуатации устройства. Типовые изделия состоят из нескольких основных элементов:

корпус;
изоляционное покрытие;
бак;
магниевый анод;
входные трубки;
температурные датчики.

В этом видео вы узнаете все про водонагреватели:

Внутри емкости постоянно находится вода, поэтому существует риск размножения бактерий. В силу этого производители приборов делают баки из нержавейки или обрабатывает изделия титановым покрытием. Самый дешевый материал — стеклофарфор, а такие конструкции быстро приходят в негодность. ТЭНы бывают двух видов:

Мокрые. Находятся в непосредственном контакте с водой. Зачастую они представлены в виде пустотелых конструкций, внутри которых находится нагревательная спираль. Пространство вокруг элемента заполняют песком или другими веществами, имеющими высокую теплопроводность.
Сухие. Размещаются сбоку от бака. От контакта с водой его отделяет керамический кожух. Эти элементы считаются гораздо безопаснее мокрых. Это обусловлено отсутствием на них накипи, что минимизирует вероятность короткого замыкания.

Крепление ТЭНов бывает фланцевым, когда элементы прижимаются с помощью болтов, а также гаечным — детали оборудованы резьбой, фиксация осуществляется методом вкручивания. Зачастую нагревательные элементы бывают стальными или медными.

В нашем случае – детали стальные

Чистка бойлера Аристон

Здравствуйте, уважаемые!

Сегодняшняя статья будет о том как почистить бойлер аристон емкостью 10 л.

Дело в том, что в процессе эксплуатации в баке образуется накипь и продукты распада магниевого анода. На фото в конце статьи можно увидеть сколько всего накопилось нашем водонагревателе за 3 года эксплуатации. Я, конечно, ожидал увидеть что-то подобное, но что будет так…

Естественно, для того, чтобы почистить бойлер вы можете вызвать специалиста. Но что, как он сделает и сколько возьмет за это денег, неизвестно. Да и сделать все своими руками не так уж сложно, главное не бояться.

Подготовка к работе. Сливаем воду

Имеющийся у нас водонагреватель приведен на фото:

Это бойлер Аристон емкостью 10 л. Мне еще доводилось разбирать 30 л водонагреватель Оазис. В принципе все схоже.

Для того чтобы слить воду первым делом нужно обесточить устройство.

Затем перекрываем подачу холодной воды.

Открываем кран с горячей и сливаем воду из трубы, ее будет немного.

После этого есть два варианта:

у вас стоит клапан;
у вас его нет или он не работает.

Если клапан есть, то с его помощью сливаем воду, подняв флажок вверх. Думаю понятно какой. Но это очень долго.

Клапана нет, но даже если он есть я все равно сделал бы так, откручиваем его, предварительно подставив емкость для слива воды, и сливаем горячую воду, через отверстие для подачи холодной. АККУРАТНО! Если слишком горячо лучше подождите.

После того как вода слита можно приступать к дальнейшей разборке и чистке.

Как разобрать водонагреватель

Напоминаю, что испытуемый это накопительный водонагреватель Аристон, но процессы везде схожи.

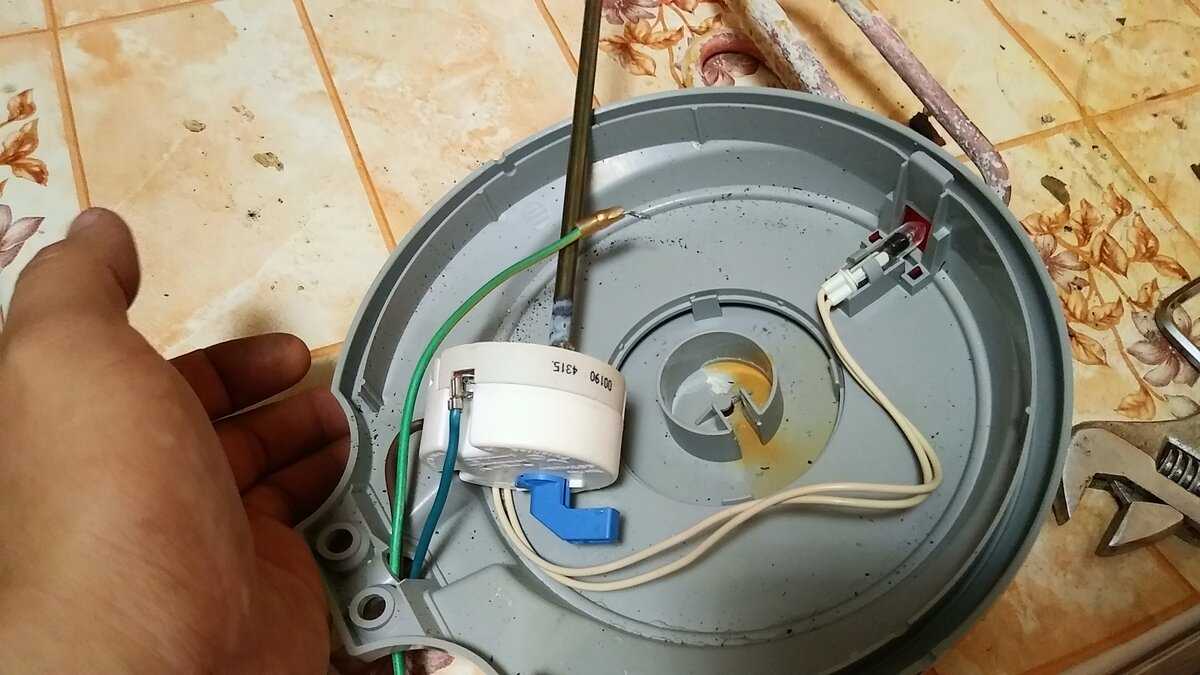

Внешняя крышка крепится на одном шурупе. После ее снятия откроется вот такая картинка:

На ней видно что нужно открутить, чтобы добраться до ТЭНа.

Сперва откручиваем питание. А затем по порядку два шурупа фигурной отверткой и одну гайку ключом на 10.

Снимаете фишки со входов питания ТЭНа.

Под П-образной деталью с рисунками заземления есть еще одна гайка под ключ на 10. Открутите ее тоже и снимите прижимную жестяную полоску.

Все. Как в это нетрудно поверить ТЭН больше никак не держится. Но чтобы его снять, мне пришлось применить силу.

С помощью деревянной ручки ножа и молотка я протолкнул нагревательный элемент внутрь бака. После этого нужно снять уплотнительную резинку. Жаль я не делал фотографии в процессе разборки, но там все интуитивно понятно какую.

А потом вытаскиваете нагревательный элемент из бака, только спиралью на себя, по-другому он не вылезет.

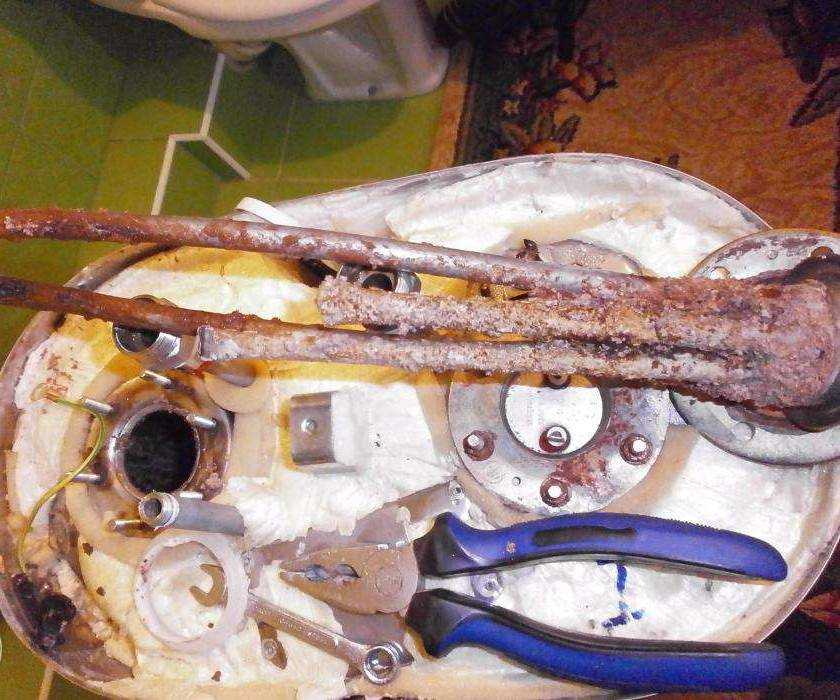

Вы просто удивитесь картине, которая вам откроется.

Как удалить оттуда накипь, думаю, писать подробно не имеет смысла. Тут все индивидуально. Кому-то хватит просто промыть водой бак изнутри, а мне пришлось вытаскивать накипь ложкой:

Замените магниевый анод, так как он сто процентов разрушен. Надеюсь, в вашем городе с этим проблем не будет, я пока на свой не нашел. Вообще, никакой не нашел, собрал пока со старым, но вернусь к этому вопросу в ближайшее время, потому что надо.

Сборка естественно производится в обратном порядке.

Надеюсь, все понятно, ведь чистка бойлера должна производиться периодически и сделать это своими руками не так уж трудно.

Читайте похожее:

Как вывести блох в доме и у кота

Разбор предохранительного клапана

Предохранительный клапан – важная вещь в работе водонагревателя. Данный клапан помогает водонагревателю не взорваться. Он регулирует давление внутри, поэтому установить его нужно правильно, чтобы при включении бойлер не взорвался и начал работать правильно, то есть нагревать воду, а не просто прогонять ее сквозь себя.

К каждому бойлеру подбирается свой индивидуальный клапан, поэтому выбирать его должен специалист.

Предохранительный клапан похож на простую часть трубы с небольшой ручкой, с помощью которой и будет регулироваться давление внутри бойлера. Клапан легко снимается и устанавливается обратно, но делать это нужно правильно, чтобы избежать поломки и других неприятных ситуаций.

Предохранительный клапан

Слив воды и разборка водонагревателя

И так, когда определились, что вскрывать все-таки нужно, первым делом отключаете питание, вытащив вилку с розетки. Затем сливаете с титана воду. Для этого перекрываете краны подачи горячей и холодной воды.

Откручиваете шланг холодной воды, подставив подходящую емкость для слива.

Если вода не течет со снятого шланга, это говорит о воздушной пробке. Нужно ее убрать. Для этого достаточно немного ослабить гайку в месте подключения патрубка горячей воды к трубе.

Далее открываете предохранительный клапан и спускаете воду через него. Если клапан вдруг оказался забит, то придется скрутить вентиль целиком. Вода сплошным потоком пойдет из бойлера.

После слива, полностью скручиваете с титана оба вентиля (горячий+холодный), чтобы вскрыть нижнюю крышку и получить доступ к тэнам.

Есть современные модели, где нижняя крышка идет разборной и чтобы ее снять, не обязательно трогать вентиля. Она идет в виде пластиковой вставки закрепленной на нескольких винтах.

Отсоединяете провода питания, предварительно запомнив или пометив маркером, какой куда подключен. А еще лучше нарисовать схемку. Как правило, все провода цветные и сделать это будет легко. Иначе в такой куче проводки можно и запутаться.

Не хотите ничего рисовать, тогда элементарно сделайте пару фотографий на сотовый телефон. Будете точно знать расположение всех элементов и проводов.

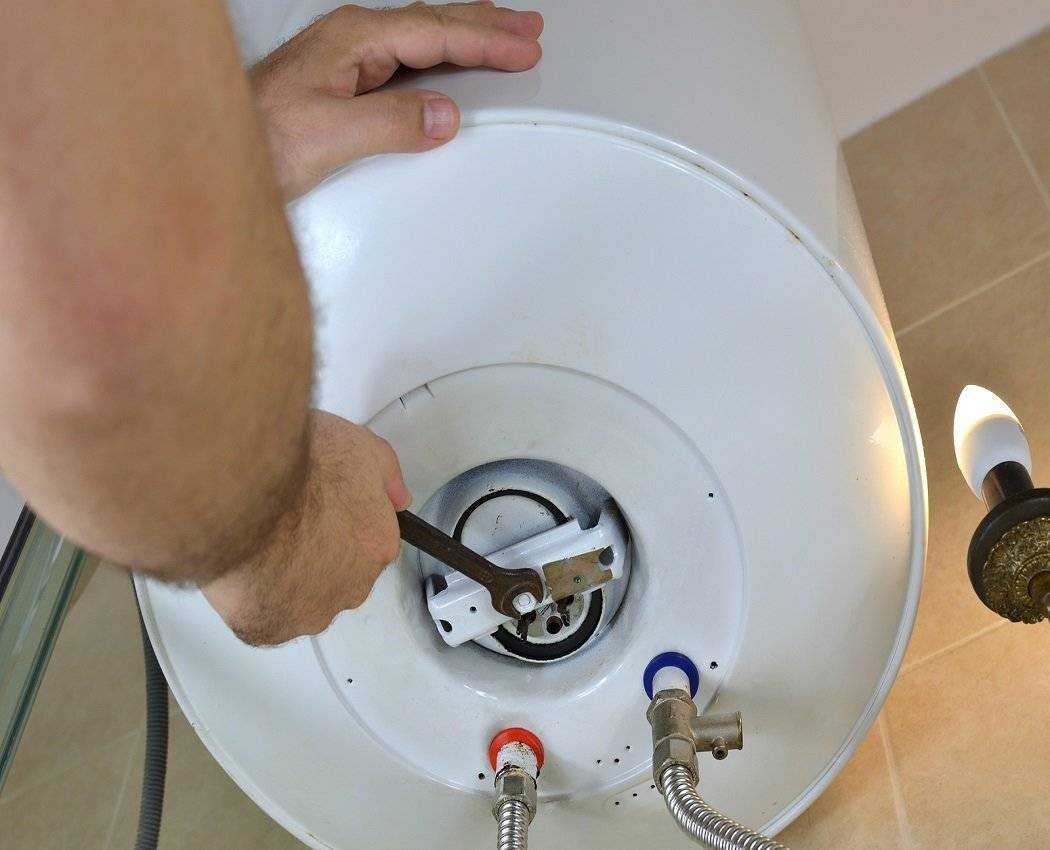

После этого откручиваете по периметру гайки или винты крепления самого тэна.

Откручивать можно в любой последовательности, а вот закручивать их необходимо также, как головку двигателя или колеса на авто, то есть крест накрест.

Если вы сразу же прикрутите какую-то гайку до упора, это приведет к искривлению фланца и не будет необходимой плотности прилегания. Следовательно, прокладка держать не будет и появится течь.

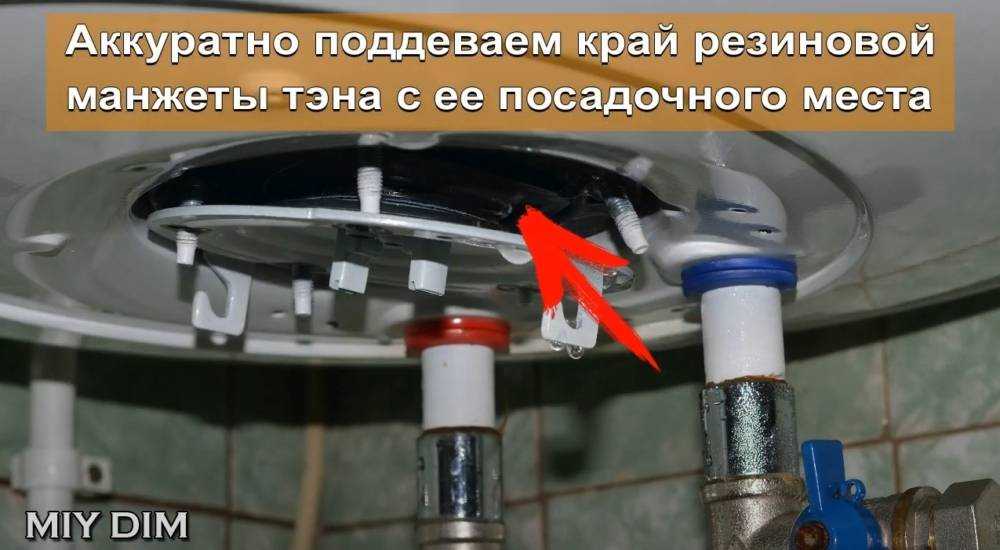

Аккуратно вытаскиваете греющий элемент наружу. Он весь будет в ржавчине, а от магниевого анода, кроме тонкой прогоревшей железки и вовсе может ничего не остаться.

Как разобрать водонагреватель с тэном

Это относительно недорогой вид бойлера, который имеет тэн, прикрепленный на гайки. Данный прибор, как правило, не имеет наружную регулировку. Его отличительной особенностью является наличие шестигранного фланца, раскручивается который ключом на 55 или обычным газовым ключом.

Алгоритм разбора водонагревателя с тэном:

прибор отключают от сети, сливают воду и демонтируют обратный клапан, который будет только затруднять работу;
снимается крышка бойлера, которая прикручивается винтами ближе к патрубкам;
проводится демонтаж термостата;
под водонагреватель подставляют емкость, в которую будут сливаться остатки грязи, воды и накипи;
раскручивают фланец против часовой стрелки (имеющаяся грязь и накипь могут осложнить работу, поэтому их аккуратно счищают деревянным или пластиковым ножом; как только резьба заканчивается, фланец осторожно извлекается);
для того чтобы извлечь тэн, удаляют накипь в изгибах нагревательного элемента и, осторожно раскачивая влево и вправо, вытаскивают нижнюю часть элемента.

Как разобрать водонагреватель (бойлер) экономклассаВодонагреватели экономкласса отличаются овальной формой фланца, поэтому и принцип их разбора имеет некоторые особенности.

Этапы разбора бойлера экономкласса:

прибор отключают от электропитания, сливают воду и, если понадобится, откручивают обратный клапан;
возле патрубков слива и залива имеются два винта, которые следует открутить и снять крышку водонагревателя;
резким движением вниз снимается термостат и открывается доступ к фланцу, который прикрепляется гайкой к корпусу посредством планки; после того как гайка будет раскручена, можно снять фланец.

ЧИТАТЬ ДАЛЕЕ: Биологические методы защиты растений- плюсы, минусы, особенности — Статьи — СтопХимия в Зелёном Сочи — Сочи

Как разобрать водонагреватель медиум-классаВодонагреватели медиум-класса имеют среднюю ценовую категорию. В комплект с прибором входят фланцы, которые прикрепляются непосредственно к горловине с помощью 6 болтов.

Процесс разбора данного водонагревателя выглядит следующим образом:

отключается питание устройства, сливается вода и демонтируется обратный клапан;
чтобы снять крышку, находят винты и раскручивают их (местонахождение винтов может быть разным);
после этого необходимо извлечь или снять термостат (в зависимости от того, соединяется ли он с тэном проводом или вставляется в него);
раскручиваются все необходимые винты или гайки.

Промывка

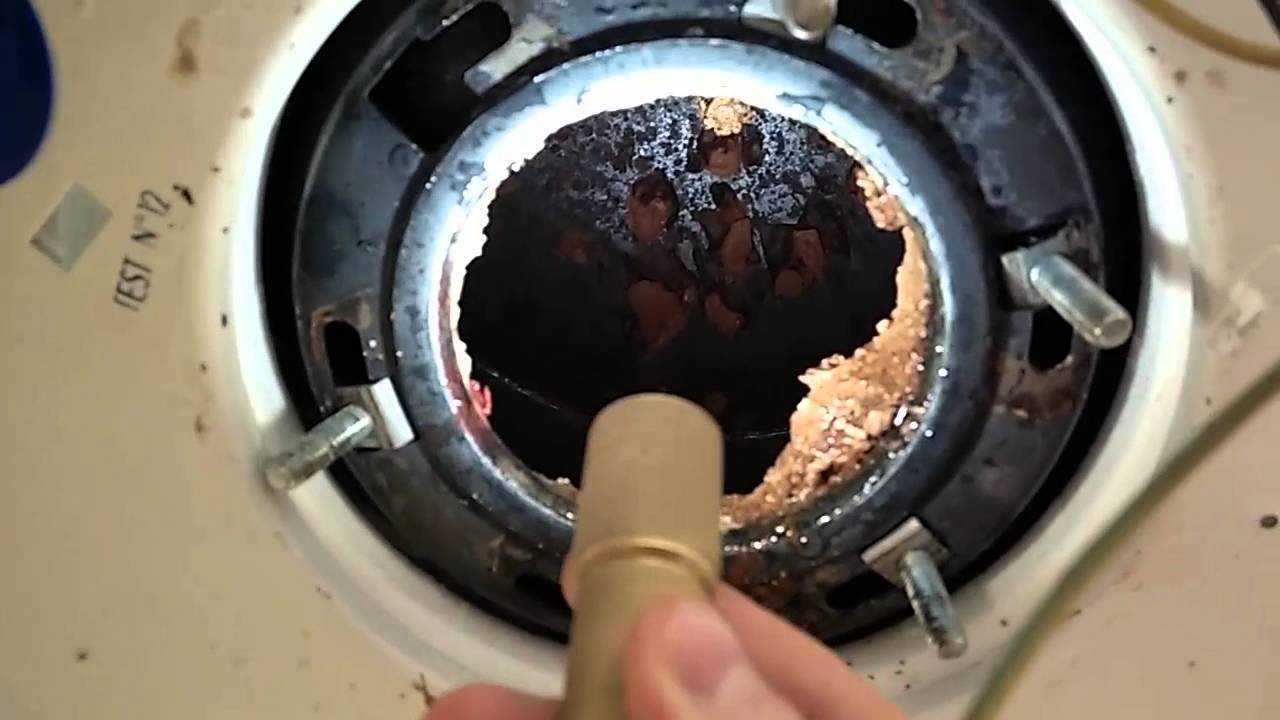

После того как тэны извлечены, сам бойлер необходимо промыть чистой водой от всей той ржавчины и грязи, которая скопилась внутри. Поэтому для качественной замены водяной нагреватель все же приходится снимать со стены.

Промываете нутро обыкновенным шлангом из под крана. Воды наливайте совсем немного, так как бойлер объемом 50-80 литров еще придется поднимать вручную для слива всех ошметков. Кто-то добавляет лимонную кислоту при промывке, кто-то нет.

Совет по промывке: лучше всего бак промывать в ванной, установив его вертикально на бельевую доску. Скручиваете лейку с душа смесителя и заводите шланг в отверстие, где был тэн.

Проверка исправности тэна

Как можно понять, что тэн сгорел и пришло время его менять? Если сигнальные лампочки индикатора светятся и показывают, что бойлер включен, но он при этом не греет, это только косвенная причина.

Дело может быть в проводке, нарушении контакта или толстом слое накипи. Основную проверку нужно проводить мультиметром, путем замера сопротивления. Как это сделать, подробно описывается в статье “Подключение бойлера к электросети – ошибки и правила.”

Еще можно проверить наличие потенциала между нулем и корпусом прибора. Когда тэн разрушается, его токоведущая спираль соприкасается с водой, а через нее напряжение попадает на корпус бойлера.

Замер делать лучше мультиметром, в режиме измерения переменного напряжения. На циферблате может быть как пару десятков вольт, так и все 220В. Это уже говорит о 100% неисправности и необходимости менять элемент нагрева.

Если у вас стоит УЗО, как и должно быть при нормальной схеме, то оно начинает выбивать при попытке включить и подать питание.

Правильное УЗО (не 30мА, а max 10мА) – это обязательный элемент схемы при подключении любого бойлера, иначе напряжение у вас запросто может оказаться на смесителе, воде из под крана на кухне и в других неожиданных местах.

Удаляем накипь

После того, как Вы опустошите бак, необходимо будет выполнить разборку бойлера своими руками. Для этого аккуратно отсоедините все фастоны, подключенные к термостату и открутите болты, которых, как правило, 6 штук.

Во время извлечения ТЭНа выльется еще немного воды, которая осталась в резервуаре. Сам нагревательный элемент рекомендуется сразу же почистить, пока он мокрый и отложения накипи не отвердели. Для чистки рекомендуем использовать специальные средства, которые можно разбрызгать на нагреватель. Через некоторое время отложения без усилий счищаются деревянной лопаткой либо даже тупым ножом. Также для ремонта можно прокипятить ТЭН в ведре с добавлением специальной кислоты в воду, что эффективно позволит решить проблему. Чтобы уже наверняка избавиться от накипи, советуем мелкозернистой наждачной бумагой («шкуркой») зачистить трубки до металлического цвета.

После этого нужно собрать бойлер в обратном порядке и проверить, получилось ли отремонтировать слабый нагрев воды. Не забывайте, что первым делом Вы должны залить бак полностью водой, после чего уже подключить вилку к электросети и выполнить запуск.

Обращаем Ваше внимание на то, что бывает ситуация, когда бойлер не греет воду, потому что нагреватель пробит. В этом случае самостоятельный ремонт заключается в том, что его нужно прозвонить мультиметром, установив режим измерения сопротивления

Об это мы как раз и расскажем ниже!

Демонтаж накопительного водонагревателя

Предположим, что у вас возникла причина или желание самостоятельно снять водонагреватель. Спешу поздравить вас, — это возможно. Даже если устанавливали его не вы, а специально обученные люди, то демонтировать водонагреватель сможет любой мужчина, у которого в школе были уроки труда и физики.

Разделю данный вид работы на этапы, что бы ничего не пропустить и не допустить нарушения последовательности демонтажа.

Отключение электрического накопительного водонагревателя от электропитания (попросту говоря, вынимаем вилку из розетки).
Слив воды (опустошение бака водонагревателя).
Отключение от водопровода (отсоединение шлангов и труб, установка заглушек).

Ну, думаю, с первым этапом справится даже ребенок, поэтому не буду останавливаться на этом вопросе, вынули шнур из розетки. В том случае если вы проводите отдельный разъем электрической сети, то о демонтаже розетки можно почитать в тематическом разделе.

Самым сложным и длительным процессом в демонтаже бойлера будет слив воды из нагревательного бака. Что бы вам было проще мы рассмотрим его подробнее. Нам известно, что при уменьшении воды в бойлере, она автоматически набирается в него из труб общего водопровода. Таким образом, что бы предотвратить наполнение бойлера перекрываем краны, которые обеспечивают подачу воды в квартиру. Потом открываем краны воды на смесителях: один – горячую воду, второй – холодную. Например, на смесителе в душевой кабине открываем кран горячей воды, на смесителе раковины – холодной. Это делается для того, что бы в бойлере не создавался вакуум, поскольку система работает под давлением. После этого необходимо открыть кран подачи холодной воды в водонагреватель и кран горячей воды, который выходит из бойлера. Вода сливается. Стоит помнить, что опустошить бойлер полностью — до капли, таким способом невозможно, какое-то количество останется в нем (в зависимости от объема бойлера). Это возможно сделать, только лишь сняв тэн, через соединительное отверстие.

Если возникла необходимость полностью снять водонагреватель, то после демонтажа всех шлангов и труб, соединяющих бойлер и трубы водопровода, стоит не забывать, что перед тем как включить краны подачи воды на квартиру, на отведенные ранее трубы нужно поставить заглушки, предварительно купленные в магазине. Затем снимаете водонагреватель с креплений, выкручиваете их из стены и – готово!

Буквально пару месяцев назад приобрели на авито новый хороший водонагреватель Оазис по хорошей цене от производителя. Должна заметить, что никаких претензий к товару не имею. Полностью довольна его работой. Все стабильно, удобно, просто и круто. Соотношение цена=качество отличное. Если хотите бюджетный водонагреватель — это ваш выбор. Семья довольна, особенно муж. Это и удобство, и экономия)

Источник

Обесточивание бойлера

Первое действие по разборке бойлера заключается в непременном обесточивании прибора. Категорически запрещается разбирать водонагреватель, не отключенный от электропитания.

Необходимо вынуть вилку электрошнура бойлера из розетки. Если шнур подключен к автомату-пакетнику, нужно выключить рубильник пакетника.

С помощью маленькой крестовой отвертки откручиваются шурупы защитного кожуха или крышки, сама крышка снимается. Если защитный кожух крепится на пластмассовых защелках, то они отжимаются с помощью ножа и плоской отвертки.

Отсоединяются все провода, подведенные к клеммам термостата, нагревательного элемента, индикатора и заземления. Для этого используется средняя крестовая отвертка.

Внимание! Для осуществления правильного обратного монтажа электрической системы бойлера необходимо зарисовать или сфотографировать изначальную схему соединений проводов
