Предохранительные клапаны для водонагревателей: обязательность, как работают, установка и место в обвязке бойлера

Виды

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.

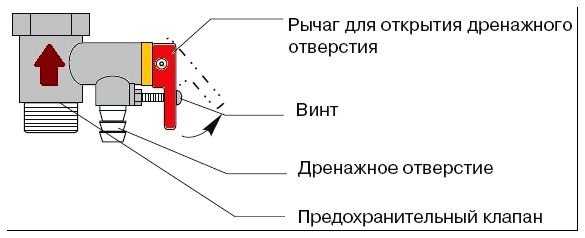

Кроме того, предохранительные клапаны могут различаться по наличию и работе дополнительных конструктивных элементов. Например – ручки спуска.

С помощью такой ручки проверяется работа клапана следующим образом:

1. Рычажок устанавливают вертикально.
2. Он тянет за собой пружину.
3. Пружина открывает ток воде.

Такую проверку нужно проводить как минимум один раз в пару месяцев. С помощью спускового рычага также проводится полный спуск воды из бака. До полного вытекания воды ручку нужно держать до полного стекания.

У некоторых моделей защитных клапанов такой рычажок может быть закреплен специальным винтиком, исключающим самопроизвольное открывание в том случае, когда пружина ослабла. Также существуют клапаны без сбросной конструкции принудительного слива воды. Чаще всего они имеют крышку, посаженную на резьбу. Через нее клапан можно очистить от накипи и засоров.

О высоком качестве приобретенного товара говорит нанесенная на него маркировка. Например, на корпусе должна быть выгравирована или нарисована стрелка, которая показывает направление тока жидкости. Также на корпусе должна быть нанесена информация о максимально допустимом давлении, которое способен выдержать клапан. Даже профессионалы не смогут отличить клапан на четыре и шесть бар, если информации об этом нет в сопроводительной документации. Конечно, такое устройство будет иметь более высокую стоимость, но в приоритете все-таки должно быть качество работы всей системы, а не ее цена.

Кроме вышеперечисленного, различия могут быть в форме и длине штуцера для вывода жидкости. Длинный нелинейный штуцер без расширения на конце будет удобнее, так как на него легче надеть шланг и закрепить его хомутом. Кроме того, иногда вместо предохранительного клапана на домашний бойлер ставят подрывной. Он предназначен для быстрого удаления воды в аварийной ситуации и с ним нельзя стравливать жидкость несколько раз. Хотя функциональность этих запоров во многом и схожа, один не сможет заменить другой.

Предохранительную арматуру для бойлера часто называют обратным клапаном, но на самом деле это совершенно другое устройство, хотя они внешне похожи. Обратный клапан отвечает за однонаправленный ток воды, а предохранительный защищает трубу и водонагреватель от разрушений при избыточном давлении. Установка обратного запорного устройства вместо предохранительного может причинить ущерб имуществу и здоровью жильцов. Устройство однонаправленного тока воды не сможет остановить нагрев жидкости выше точки кипения при отказе терморегулятора и не помешает взрыву внутри устройства, который разрушит не только бойлер, но и стены комнаты.

Возможные поломки и причины

Существует несколько наиболее распространенных проблем, которые могут возникать в процессе эксплуатации предохранительного защитного клапана водогрейного оборудования:

• При отключенном от сети бойлере и включенной подаче воды наблюдается вытекание жидкости из дренажного отверстия. Причина — поломка предохранительного элемента или повышенный уровень давления в водопроводной системе.
• При включенном в сеть бойлере наблюдается минимальный водяной забор, длительный нагрев воды и постоянное вытекание жидкости из дренажного отверстия. Причина — неисправность предохранительного клапана.

Все поломки, связанные с предохранительным клапаном, как правило, сопровождаются частым вытеканием воды или полным отсутствием течения жидкости. И в том и в другом случае целесообразно выполнить замену устройства исправным защитным клапаном, настроенным на аналогичные показатели рабочего давления.

Очень важно обязательно присоединить на дренажный вывод устройства, гибкий и прозрачный шланг, позволяющий беспроблемно осуществлять визуальный контроль работоспособности предохранительного клапана, установленного на водогрейном оборудовании. Корректная работа установленного на водонагревательное оборудование предохранительного клапана — гарантия сохранности имущества и собственной безопасности, поэтому при выборе и приобретении такого устройства обязательно нужно убедиться в полном соответствии рабочим параметрам и расчётной мощности, а также организовать грамотный монтаж в систему. Корректная работа установленного на водонагревательное оборудование предохранительного клапана — гарантия сохранности имущества и собственной безопасности, поэтому при выборе и приобретении такого устройства обязательно нужно убедиться в полном соответствии рабочим параметрам и расчётной мощности, а также организовать грамотный монтаж в систему

Корректная работа установленного на водонагревательное оборудование предохранительного клапана — гарантия сохранности имущества и собственной безопасности, поэтому при выборе и приобретении такого устройства обязательно нужно убедиться в полном соответствии рабочим параметрам и расчётной мощности, а также организовать грамотный монтаж в систему.

В самогонном аппарате главное — безопасность

Быстрый переход по статье

Домашнее самогоноварение приобретает все больше поклонников. Растет число любителей и профессионалов. Но не стоит выпускать из вида безопасность изготовления самогона. Предохранительный клапан давления предназначен именно для этого. Ведь достаточно случаев, когда в квартирах жилых домов взрывались самогонные аппараты. А происходит это не только из-за неопытности и безответственности, но и из-за самодельных некачественных приборов.

Клапан сброса давления предотвращает механическое повреждение агрегата из-за его избыточного количества. Происходит это путем выпуска избыточного газа. Это происходит автоматически. При этом выброс пара прекращается, когда рабочая среда достигает рабочего состояния.

Избыток пара может возникнуть не только из-за неправильной эксплуатации. Например, использование дополнительных источников тепла, неправильная сборка агрегата. Даже при правильной сборке и эксплуатации может возникнуть повышение рабочей среды.

Принцип действия

Клапан сброса давления состоит из обязательных составляющих: запорного органа и задатчика. Последний

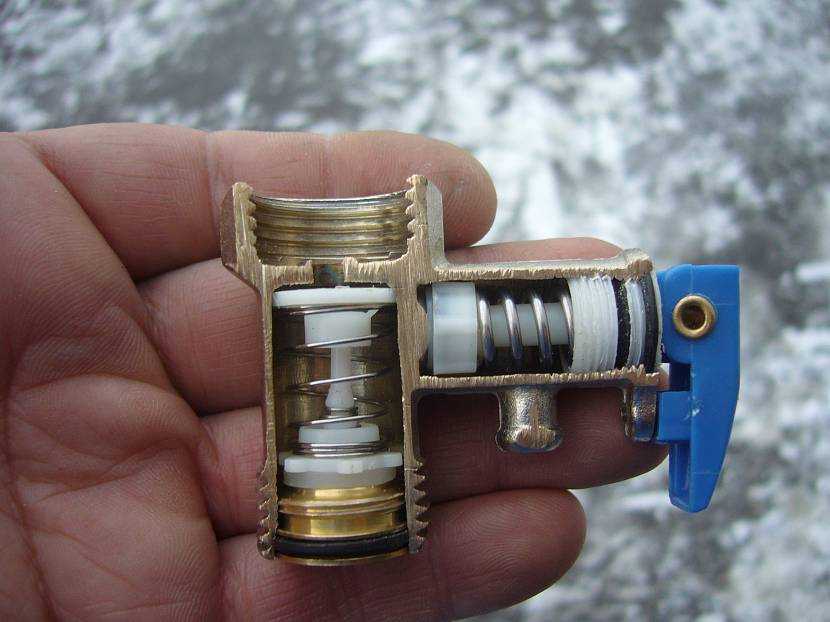

Предохранительный клапан давления в разрезе

обеспечивает на чувствительный элемент силовое воздействие. Для запорного органа составляющие — седло и затвор. Самый простой пример для затвора — золотник.

Задатчик в самом простом случае может представлять из себя пружину. С ее помощью он настраивается определенным образом. Усилие должно быть на золотнике таким, чтобы через седло не пропускала рабочая среда. Настройку задатчика производят при помощи специального винта.

Когда клапан сброса давления в закрытом состоянии, на него действуют две силы:

1. рабочая среда в системе, которую он защищает. Условно говоря, эта сила пытается его открыть.
2. Задатчик, который этому открытию препятствует.

Когда сила из рабочей среды возрастает, золотник к седлу прижимается с меньшей силой. В какой-то момент она станет равной нулю. И именно тогда запорный механизм начнет открываться. Если первая сила продолжит возрастать, то сработает сбросной клапан и через него произойдет сброс рабочей среды.

После понижения, возрастает вновь сила задатчика. Клапан предохранительный сбросной закрывается.

Самодельные или покупные аппараты?

Кто-то помнит те времена, когда приборы для самогоноварения делали из подручных материалов. И все было сделано своими руками или переделано из чего-то. Даже клапан сброса давления. Сегодня ситуация изменилась. Самогонные агрегаты можно купить уже в готовом виде. Так что же выбрать: готовый прибор или сделанный своими руками?

Если говорить об экономичности, то дешевле будет смастерить его самостоятельно. Хотя некоторые детали, например клапан предохранительный сбросной или термометр, придется купить. Ну а что касается безопасности, то однозначно: готовый агрегат, произведенный на заводе.

Самогонные аппараты, представленные на рынке, очень хорошего качества. Они разборные, поэтому мыть их легко. А также и хранить достаточно удобно.

Но самое главное то, что их безопасности уделяется большое внимание. Во всех моделях присутствует клапан предохранительный сбросной, что сводит на нет риск взрыва

Такие дополнительные устройства самогонного аппарата, как автоматические контроллеры, термометр и клапан сброса давления делают процесс приготовления домашнего крепкого алкоголя абсолютно безопасным

Их наличие в приборе обязательно. Именно благодаря им, контроль за каждым этапом приготовления максимальный, а риски минимальны

Такие дополнительные устройства самогонного аппарата, как автоматические контроллеры, термометр и клапан сброса давления делают процесс приготовления домашнего крепкого алкоголя абсолютно безопасным. Их наличие в приборе обязательно. Именно благодаря им, контроль за каждым этапом приготовления максимальный, а риски минимальны.

Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

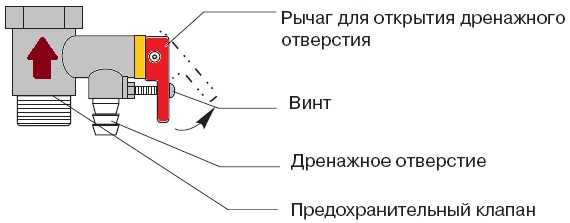

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Предохранительные клапана — обслуживаемый и нет

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут

Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

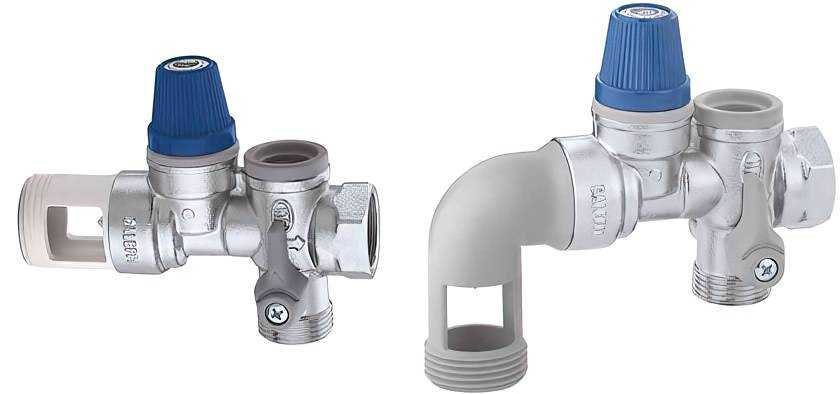

С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Претензии к работе предохранительного клапана

На самом деле ненормальная работа клапанного прибора может иметь вполне конкретные причины:

• Низкое качество изделия;
• Аномально высокое давление в водопроводе;
• Неправильная установка и регулировка клапанного механизма.

Как правило, высокое давление воды характерно для первых этажей многоквартирных домов. При профессиональной установке мастера всегда интересуются давлением воды. Выполнять установку бойлера и подключать его к водопроводу с водой на 5-6 Бар нельзя. Поэтому напор пытаются регулировать с помощью вводного вентиля либо рекомендуют установку понижающего редуктора, что сразу решит половину проблем.

Первый и третий случаи намного сложнее и опаснее высокого давления. Как правило, производители бойлеров известных брендов комплектуют свои изделия очень хорошими, качественными предохранительными клапанами. При покупке мало кто проверяет, какие именно дополнительные комплектующие и материалы прилагаются к бойлеру, поэтому фирменные приборы в ходе предпродажной подготовки подменяются соответствующими по размеру, но более дешевыми. Поэтому при покупке или установке стоит еще раз проверить работу устройства, чтобы потом не удивляться, что на бойлере течет предохранительный клапан.

Высокое качество клапана можно определить по следующим признакам:

• Корпус изготовлен литьем из латунного сплава, возможно, с никелевым покрытием. Более дешевые сплавы железо-алюминий или медь-алюминий будут легче, с более тонкими стенками корпуса;
• Пластиковые клапанные тарелки при нажатии на шток задевают внутренние стенки корпуса или подклинивают в крайнем состоянии;
• Механизм внутри клапана не обеспечивает надежное перекрытие протока даже при слабых давлениях. Для проверки можно поджать шток клапана пальцем и подуть в него. Если надежного запирания нет, то предохранительный клапан лучше заменить. При этом если бойлер капает с предохранительного клапана, это еще не означает, что устройство неисправно. Скорее всего, запорная тарелка забита осадком, но сам механизм в рабочем состоянии и не требует дополнительной регулировки.

Если воды нет совсем, или водяной поток льется ручьем, это свидетельствует о заклинивании клапанной тарелки в одном из крайних положений. Потребуется демонтаж, чистка и регулировка прибора.

Но даже если бойлер и предохранительный клапан подобраны правильно и нужного качества, остается риск неправильной установки и регулировки системы мастерами. Например, нередки случаи, когда на бойлер повесили предохранительный клапан на горячую воду. Чтобы не оказаться в подобной ситуации, достаточно иметь хотя бы общее представление, как выполняется установка и регулировка предохранительного клапана.

Установка

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Прежде чем ставить предохранительную арматуру на установленный водонагреватель, необходимо изучить предложение строительного рынка и выбрать качественное изделие.

У хороших клапанов есть несколько отличительных признаков.

• Корпус хорошего агрегата изготовлен из латунного сплава бесшовным литьем. Иногда его покрывают никелем, чтобы предохранить от коррозии и образования накипи. В отличие от дешевых сплавов из меди или алюминия, латунь более тяжелая, поэтому ее легко отличить.
• При нажатии на шток качественной запорной арматуры можно заметить как заглушка туго ходит внутри корпуса. Допускается даже ее небольшое заклинивание на конце.
• Плохой клапан можно определить, просто подув в него. Если даже при сильном нажатии на шток воздух свободно выходит, то изделие лучше не брать. При этом, если из штуцера установленного запора периодически капает вода – это еще не говорит о его поломке. Возможно, нужно просто почистить заглушку от осадка и все снова заработает.

Если следовать этим советам, можно с первого раза подобрать правильный предохранитель и сразу приступать к его установке. Требований к ней мало. Клапан всегда устанавливают в магистраль с холодной водой.

Ставится он между вентилем запора и входом трубы в корпус бойлера. Можно врезать его непосредственно в трубу подвода воды или установить специальный тройник на расстоянии не более 200 см от входа в нагреватель.

Кроме предохранителя, на этом участке ничего стоять не должно. Большинство моделей устанавливаются таким образом, что вода поступает в них вертикально снизу. На корпусе предохранителя должна быть нанесена стрелка, показывающая это движение.

К штуцеру предохранителя присоединяется полихлорвиниловая трубка, соединяющая его с канализационной трубой. Лучше, если эта трубка будет прозрачная – видно, работает ли устройство должным образом.

Сам процесс установки поделен на несколько этапов.

• Отсоединение установленного бойлера от электросети и слив воды из бака. Нужно удостовериться, что подача воды ко всем трубам перекрыта, иначе в момент резки необходимого участка можно просто-напросто затопить все квартиры, расположенные ниже.
• Корпус клапана продувается воздухом, чтобы удалить случайный мусор и пыль. Готовится пакля или ФУМ-лента, которая послужит для гидроизоляции резьбового соединения.
• Гаечным ключом клапан вкручивается в месте соединения трубы и бойлера. Стрелка на корпусе клапана должна совпадать с направлением движения жидкости. Накидные гайки должны быть хорошо затянуты, место соединения можно дополнительно промазать силиконовым герметиком.
• Перед тем как подключить бойлер в электросеть, стоит провести опрессовку соединения с помощью холодной воды. Если после 5 минут тока жидкости на месте соединения не выступят капли, то все соединено правильно.

Также «на холодную» проверяются предохранительный и обратный клапаны. В первом случае нужно нажать на спусковой флажок сначала слабо (должны появиться первые капли воды), а потом на полную силу.

При полном нажатии по прозрачной отводной трубке должна быстро потечь вода. Обратный клапан можно проверить, заполнив резервуар водонагревателя полностью и перекрыв центральный ввод воды.

  Как правильно выбрать электрический водонагреватель?

При открытии крана в ванной или на кухне ток воды должен быстро прекратиться. Если вода продолжает течь из крана в течение нескольких минут, значит, обратный клапан требует регулировки.

Выбор клапана

Если капает клапан водонагревателя, обнаружена трещина на его корпусе, течет сбросный клапан или устройство отсутствует в комплекте водонагревателя, то необходимо правильно подобрать новое оборудование.

Основными параметрами, учитываемыми при выборе, являются:

диаметр патрубков и параметры резьбы. Устройство подбирается в соответствии с размерами подводящих труб и соединительных элементов водонагревателя.

Стандартные размеры 1/2″, 3/4″, 1 1/2″ и так далее. Если диаметр или резьба не будут соответствовать магистрали и бойлеру, то потребуется монтаж дополнительных переходников, что снизит герметичность системы;

предельное давление. Данный параметр зависит от мощности и модели водонагревателя и указывается в сопроводительной документации. Номинальное давление, как правило, указывается непосредственно на корпусе оборудования.

Показатель давления на корпусе

Устранение поломок

При работе предохранительного клапана может случиться два вида поломки: вода течет слишком в больших количествах или вода не течет совсем. Стоит напомнить, что с помощью рычага на предохранительном клапане можно проверить его работоспособность.

В первом случае можно предпринять следующие действия:

• Вода может течь из-за повышенного давления в магистрали холодного водоснабжения. В этом случае поможет лишь установка дополнительного оборудования, которое способно нормализовать давление.
• Если соринки попали в пружины предохранительного клапана, и он не перекрывает полностью воду. В этом случае можно попробовать прочисть систему (если это предусмотрено конструкцией) или поменять клапан на новый.

Если вода не течет совсем, то проблема также может быть в пружине, которая не может сжаться при повышении давления. В этом случае можно также попробовать его прочистить или заменить устройство на новое. Или же забился грязью штуцер, который можно прочистить.

Принцип работы

Теплоноситель, циркулируя в приборе, давит на специальную пружину. Под тяжестью давления – она сжимается и выпускает излишки теплоносителя из системы посредством специального патрубка. Когда давление идет на спад, клапан закрывается.

Предохранительный клапан для бойлера устанавливается всегда, так как только он может обеспечить безопасное функционирование устройства. Такой клапан также именуется обратным благодаря функции защиты от вытекания воды во время экстренных ситуаций. Поэтому можно не переживать о том, что нагревательный элемент выйдет из эксплуатации, когда холодное водоснабжение будет отключено. Он не пересохнет, не сгорит.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Принцип работы предохранительного клапана

Предохранительное клапанное устройство, используемое в водогрейном оборудовании, правильнее было бы обозначить, как эффективную клапанную систему. Пара таких элементов располагается внутри латунного или никелированного перпендикулярно-образного корпуса.

Нижняя часть такого корпуса представлена обратным клапаном, который способствует предотвращению оттока воды из резервуара водогрея в условиях пониженного давления в водопроводной системе. Внутри перпендикулярного ответвления объёмного корпуса установлено другое клапанное устройство, задачей которого является выпуск некоторого количества воды при повышенном давлении.

Клапан с аварийным рычажком

Принцип функционирования предохранительного клапанного устройства достаточно прост:

• в условиях заполнения бака водой и при открытом кране горячего водоснабжения, показатели давления внутри водогрейного оборудования ниже водопроводного уровня, что вызывает отжим тарельчатой пластины внутри обратного клапанного устройства;
• при выравнивании показателей давления внутри водогрейного оборудования и водопроводной системы происходит поджим пластины к корпусным стенкам при помощи пружины, что способствует перекрытию поступления воды, внутрь водонагревательного агрегата;
• в условиях включенного режима на нагрев, осуществляется относительно плавное повышение температурных показателей воды, и, соответственно, рост давления внутри системы до предельных показателей;
• достижение пороговых показателей давления, стимулирует сжатие встроенной пружины на предохранительном клапане, что сопровождается открытием выходного отверстия к штуцеру. В этом случае происходит частичное стравливание воды до нормализации показателей, после чего пружинное устройство закрывает выход, и вода не вытекает.
• принцип функционирования предохранительного клапанного устройства обуславливается подкапыванием воды из штуцера, что сопровождает нагрев и понижение уровня давления внутри водопроводной системы. Сливающаяся вода нуждается в отводе, поэтому используется специальный прозрачный патрубок, фиксируемый на выходе при помощи хорошо затянутого хомута.

Трубка, устанавливаемая на штуцер, должна быть армированной, но прозрачной, что позволит ей легко выдерживать избыточное давление и контролировать постоянную работоспособность клапанного устройства.

Такой элемент позволяет выполнять автоматический сброс лишней жидкости в канализационную систему.

Работоспособность клапанного устройства может быть нарушена попавшей во внутреннюю часть грязью или в результате получения дисковой частью оборудования повреждений.

Именно по этой причине нужно обеспечить клапану регулярные профилактические осмотры, а при необходимости производить своевременную замену изношенных деталей аналогичными новыми элементами.

Важна ли нормальная работа водонагревателя

Вполне вероятно, что рассказы о принципе работы обратного клапана и его строении не привнесли ясности в проблему того, почему это устройство так важно. Так что давайте (чисто гипотетически) рассмотрим ситуация, которая может случиться при отсутствии клапана. Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды

До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление.  Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза

Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды. До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление.  Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза.

Обратите внимание! Несмотря на критичность ситуации, температурный регулятор будет исправно продолжать функционирование, в то время как нагревательный элемент будет зря потреблять электроэнергию

Большую критичность в ситуацию привнесет момент, если давление в трубопровода вдруг по тем или иным причинам упадет. А это, согласитесь, происходит достаточно часто, к примеру, если ночью на водонапорных станциях решают снизить нагрузку на систему. Есть и другой вариант – произошла авария или начались ремонтные работы, в результате чего трубопровод полностью опустошается. Вся жидкость, которая до этого находилась в накопительном баке, сливается в водопровод, а нагревательный элемент начнет нагревать воздух, в результате чего он быстро перегорит.

Смотрите так же, основные трубования, которые должны соблюдатся при обустройстве котельной в частном доме.

Возможно, вы скажете, что должна же быть в бойлере автоматика, которая прекращает его работу в таких случаях. Прежде всего, такая автоматика нередко дает сбой, кроме того, она имеется не на всех моделях водонагревателей.

Есть такие «умники», которые устанавливают обычный обратный клапан и полагают, что этого будет достаточно. На самом деле это больше походит на закладывание бомбы в собственном доме, ведь жутко даже представить, что может случиться, если сломается терморегулятор! Вода в бойлере начнет кипеть, но излишнему давлению выйти просто некуда и оно и дальше растет. Хорошо еще, если внутри бака попросту потрескается эмалированное покрытие, это значит, вы еще хорошо отделались. Но бойлер может и взорваться!

Если давление резко пропадает из-за таких трещин, то температура воды возвращается до законных ста градусов, но вот внутренняя температура в бойлере будет намного выше. Но все это может не произойти, если вы установили хороший обратный клапан для водонагревателя. Итак, в качестве заключения ко всему выше сказанному, отметим еще раз, что мы получаем от такого клапана.

• Клапан сбрасывает излишнюю жидкость из прибора, если она нагревается, удерживая тем самым внутреннее давление в безопасных рамках.
• Также он предотвращает обратный ход воды в трубопровод.
• Клапан смягчает возможные перепады давление в системе водоснабжения, не исключение и гидравлические удары.
• А если устройство имеет соответствующий рычаг, то с его помощью можно полностью опустошать бойлер, если потребуются ремонтные работы.

Как выбрать и установить клапан на бойлере: куда ставится

Для самостоятельной установки системы безопасности вам понадобятся инструкции к предохранительному клапану. Вы должны внимательно прочитать их, а еще лучше — посмотреть видео на YouTube, чтобы точно узнать, как и где установить клапан на водонагревателе.

1. Выбирают предохранительную систему для водонагревателя с учетом давления в агрегате — оно указано в техпаспорте, и объема бака. Есть клапаны, срабатывающие при 6,7,8 и при 10 бар.
2. На резьбу наматывают льняную паклю или ленту «Фум».
3. Накручивают клапан на патрубок, затягивая до упора — сначала руками, а далее инструментом.

Важно определить правильное место установки. Система защиты должна быть установлена непосредственно на линии подачи холодной воды

Выбор клапана

Для того чтобы водонагревательная система нормально работала, необходимо подобрать и установить клапан, который ограничит давление и предотврати закипание котла. Чтобы правильно подобрать клапан, необходимо:

• определиться с типом и размером клапана, чтобы давление в системе не превышало допустимых показателей, потому что в случае неисправности именно он должен помочь системе работать;
• выбирать лучше всего пружинный клапан, в котором пружина будет противодействовать давлению воды;
• клапан открытого типа выбирается в случае, если вода сбрасывается в атмосферу, а закрытого нужно выбирать тогда, когда вода сбрасывается в отводящий трубопровод;
• учитывая пропускную способность нужно выбрать низкоподьемный или полноподьемный клапан.

Для газового котла следует выбирать полноподьемные, а для котла на жидком топливе низкоподьемные клапаны.
