6 шагов монтажа водонагревателя своими руками

Обзор лучших предложений на рынке

Небольшая цена, компактный размер и отсутствие необходимости менять электропроводку дома качественно отличают однофазные водонагреватели.

Сегодня изготовлением проточных водонагревателей занимается огромное количество отечественных и зарубежных производителей.

Самые популярные на отечественном рынке компании – Atmor, NIBE-BIAWAR, Clage, Redring, Stiebel Eltron, BOSCH, ELECTROLUX – производят продукцию, ориентированную на европейского потребителя.

Даже маломощные проточные водонагреватели их производства смогут обеспечить домовладельцев горячей водой одинаково качественно и в летний, и в зимний периоды.

Изучим продукцию этих компаний более подробно.

• Израильский производитель компания Atmor. Основные модели – безнапорные водонагреватели. Серия Inline – это приборы, мощностью 3-8,7 кВт. Их стоимость ниже аналогов других фирм из-за наличия электронного управления вместо гидравлического. Вместе с тем есть у этой фирмы и приборы с мощностью 7 и 12 кВт. Их можно подключить и к однофазной, и к трехфазной сети. Стоимость: 4700-15100 руб.
• NIBE-BIAWAR (Польша). Модель Oscar с мощностью 5 кВт – без колбы, но имеет спираль. Она обеспечивает быстрый нагрев воды и меньшую теплопотерю. На входе есть обратный клапан. Простой дизайн. Стоимость такой модели – 4500 руб.
• Clage (Германия). Серия CRH: авторегулятор давления, медный ТЭН, подходит для ванных комнат (класс защиты IP25). Цена: от 11800 руб.
• Redring (Великобритания). Модель Powerstream – без нагревательной колбы, имеет «змейку», диаметром 14 мм с двумя медными ТЭНами. Удобный дизайн – конструкция плоская. Цена: 9950-18400 руб.
• Stiebel Eltron – немецкий производитель. Приборы Stiebel Eltron – мощностью 3-8,8 кВт. Сделано с немецкой надежностью – запаянная колба с нагревательным элементом, медные подводящие трубки, латунные переходники. Цена: от 65800 руб.
• BOSCH (Германия). Все модели сертифицированы и оснащены надежными устройствами защиты. Отличительные особенности серии ED: два медных нагревательных элемента, максимальное давление – 10 бар, мощность 4,6-6 кВт. Цена: от 12900 руб.
• ELECTROLUX (Швеция). Особенность: спиральные нагревательные элементы. Модель NPX Sensomatic – 7 ступеней температурной регулировки, сенсорное управление, нагревающий ТЭН из нержавеющей стали. Цена: 16500-26000 руб.

Обратите внимание, что приборы разных производителей, одинаковые по техническим параметрам, могут разниться единицами измерения

• мощность;
• материалы комплектующих;
• систему управления прибором;
• длительность гарантии;
• простоту монтажа;
• безопасность.

Также учтите технические возможности вашего жилья: давление в водопроводной сети и нагрузку на электропроводку. Если производитель все предусмотрел, качественный проточный водонагреватель на кран прослужит вам не один год.

На вас ложится лишь ответственность правильно пользоваться устройством, а внимательное прочтение инструкции вам в этом очень поможет.

голоса

Рейтинг статьи

Что можно сделать из старого нагревателя «Аристон»

«Счастливые» обладатели водонагревателей «Аристон», после многократной замены нагревательного элемента, решаются на покупку и установку устройства другой марки. Из старого же прибора получается отличный вариант дачного душа, вода для которого нагревается за счёт солнечной энергии. Для переделки устройства в водогрейный бак необходимо:

1. Болгаркой распилить внешний корпус устройства и удалить его.
2. Очистить внутренний бак от термоизоляции.
3. Обезжирить поверхность.
4. Окрасить бак в чёрный матовый цвет любой краской по металлу.
5. Установить и подключить бак к летней душевой системе.

Монтаж бака должен быть осуществлён на высоте не менее 2,5 метров на открытом для солнечного света участке. Наиболее правильным будет установка водогрейного устройства непосредственно на крыше летнего душа. Ёмкость следует установить в вертикальном положении, а подключение воды необходимо произвести к сливному патрубку устройства, ведь, в отличие от электрической модели, в летнем душе слив воды будет осуществляться самотёком.

Этот вариант дачного душа является самым простым, при желании можно изготовить более сложную конструкцию устройства осуществляющего нагрев жидкости за счёт солнечной энергии.

Как устроен бойлер косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик. Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя или змеевик.

 Подготовка санитарной воды в бойлере косвенного нагрева производится без прямого использования электроэнергии, газа, твердого или жидкого топлива. Воду для гигиенических процедур в бойлере косвенного нагрева производит теплоноситель, подогреваемый котлом.Бойлер подключают к системе отопления. Внутри него по змеевику, трубам или пространству между двумя баками проходит теплоноситель прежде чем дальше попасть в приборы отопления. Чаще всего бойлеры косвенного нагрева оборудуют теплообменниками в виде змеевиков. Особенно характерно это решение для самодельных конструкций. Змеевик, по которому протекает теплоноситель, просто устанавливают внутри емкости.

Нагретая им вода для бытовых нужд постоянно находится в этом виде накопительного водонагревателя. В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, опустошенный газовый баллон, обычный бойлер. Сложность заключается вовсе не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширяющейся при нагреве жидкости

В установке собственной группы безопасности нет необходимости. Избыток давления устранит общий для отопления предохранительный клапан. А вот воздухоотводчик совсем не помешает, потому что внутри отдельной от системы емкости будет закипать вода.

Через трубчатый змеевик пропускается теплоноситель отопительной системы, а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом

Схема бойлера косвенного нагрева обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.

С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.

Разумно монтировать систему в непосредственной близости от котла системы отопления. Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

Особенности установки своими руками

Естественно, чтобы своими руками установить в доме или квартире водонагреватель любого типа, нужно хотя бы на минимальном уровне понимать особенности работы с сантехникой и понимать, по какому принципу работает бойлер.

При установке водонагревателя нельзя упускать даже малейшие детали работы, иначе вы можете своими неверными действиями нарушить всю схему подключения и устройство будет некорректно работать.

Конечно же, установка водонагревателя своими руками позволит сэкономить средства на работе мастера, но покупать аксессуары для монтажа конструкции все равно придется . Также помните, что в зависимости от типа бойлера его устанавливать следует в соответствии с правилами безопасности.

Итак, перед установкой следует сделать следующее:

четко продумайте, где будет размещена конструкция; свободный доступ к бойлеру должен быть не только при его установке, но и при последующем использовании; стена, где будет установлен водонагреватель, должна быть ровной и выдерживать вес конструкции; обратите внимание, в каком состоянии находится электрическая проводка в вашем доме. При установке водонагревателей качество проводов и их состояния являются важным условием для безопасности при их использовании; проверьте состояние всех труб и стояков. При необходимости замените их; держите при себе схему подключения с указанием разводки труб на кран и душ

При необходимости замените их; держите при себе схему подключения с указанием разводки труб на кран и душ.

Как правило, конструкция бойлера включает в себя такие элементы:

• корпус;
• провод питания;
• выводная труба для воды;
• клапан давления.

На основе чего будет работать

Помимо решения вопроса о целесообразности, нужно также определиться, какое топливо будет использоваться. Существуют следующие варианты:

• Газ;
• Твердое топливо (дрова, уголь, брекеты);
• Электричество.

Следует отметить, что самостоятельно работать с газом крайне опасно и запрещено. Такой водонагреватель соответствующие службы врядли воспримут с восторгом. Плюс, наказания за несоблюдение норм пожарной безопасности в этом случае не избежать. Использовать твердое топливо – один из оптимальных вариантов в частном доме, но не в реалиях городской квартиры. В последнем случае – использование электричества для работы нагревающих элементов не лучшая, но самая безопасная основа для последующей работы собранного своими руками водонагревателя. Да и проводить ремонт такого устройства будет намного легче! «>»>»>»>»>»>

Какими могут быть бойлеры?

Нагреватели воды бывают следующих видов:

• электрические;
• газовые;
• комбинированные;
• косвенные;
• проточные.

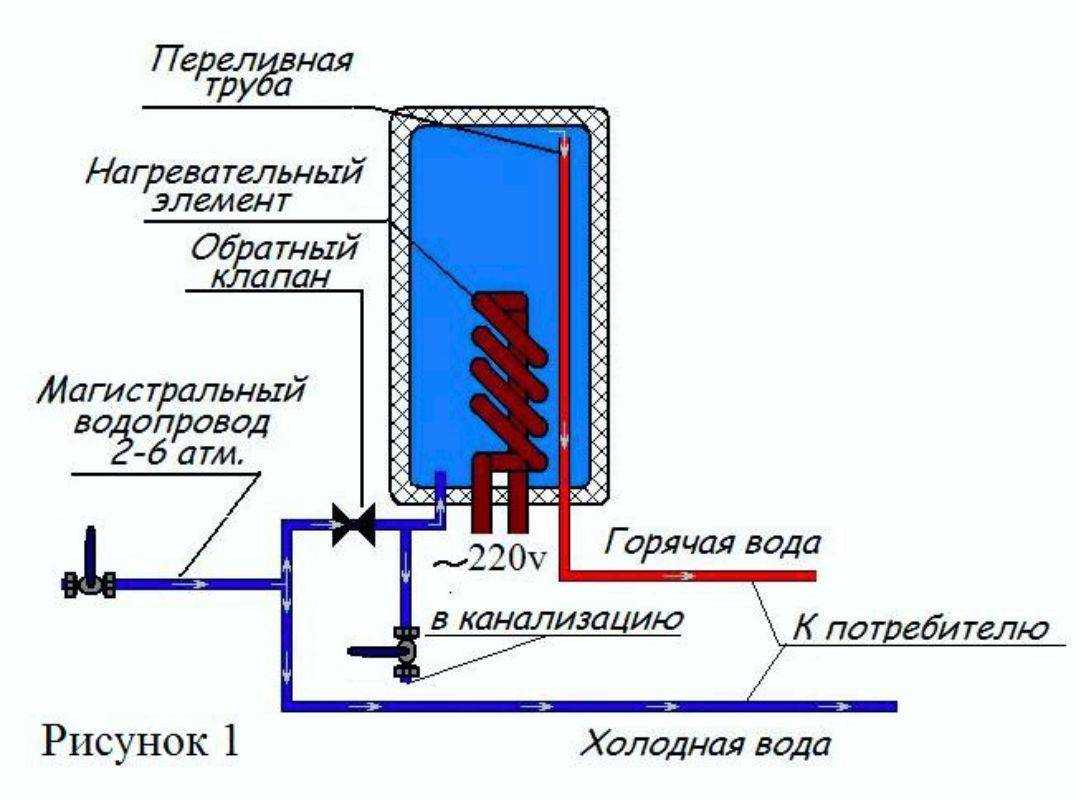

Схема устройства накопительного водонагревателя.

Существуют котлы отопления со встроенным бойлером нагрева воды. В них встраивается медная трубка спиралевидной формы.

При условии, что вы все будете делать правильно, ваш самодельный водонагреватель прослужит не менее 5 лет. А итоговая стоимость всех деталей, необходимых для сборки бойлера, гораздо ниже готового магазинного изделия. Такой бойлер будет потреблять минимальное количество электричества и нагревать воду не дольше, чем это делал бы заводской аналог. Сделать электрический накопительный водонагреватель вполне реально. Такие самоделки отлично подходят как для использования в городских квартирах, так и в частных домах.

Подогрев воды своими руками: как сделать солнечный водонагреватель из паяльника

Это еще один вариант, позволяющий обеспечить свой душ на участке горячей водой. Только в данном случае требуется применение паяльника, а значит, нужно электричество. Конструкция данного типа включает в себя бак для воды и водонагреватель. Если уже существует душевая кабина с установленным на крыше баком, рассчитанным только на подачу теплой воды, нагретой солнечными лучами, то к этой системе будет несложно подключить новое устройство с паяльной лампой.

Для начала нужно немного изменить саму схему подачи воды. Требуется вывести трубы за пределы душевой кабины, поскольку нагреватель с теплообменником должны располагаться снаружи на полочке, закрепленной на боковой стенке душевой кабины. В качестве нагревателя в данном случае используется обычная паяльная лампа, которая устанавливается на полку таким образом, чтобы камера сгорания входила в змеевик теплообменника. В итоге удастся регулировать температуру струй, изменяя интенсивность горения и подачу воды. Благодаря использованию паяльной лампы, вся подготовка данной установки к работе производится в течение 1-2 минут.

Вода должна подаваться из резервуара, который располагается на крыше душевой кабины, по стальным трубам (0,5 дюймов) в теплообменник. Необходимо снабдить выходной патрубок запорным вентилем, который будет служить для полного отключения системы, например в случае монтажа теплообменника и т. п. Еще один вентиль следует расположить непосредственно в кабине перед душевой сеткой. Он требуется для регулировки подачи воды.

Самым сложным элементом в данной системе является теплообменник. Он включает змеевик и кожух. Змеевик можно сделать из стальной трубы (0,5 дюймов), свитой в спираль из трех витков. Внешне змеевик напоминает толстую сжатую пружину. Витки этой пружины должны быть одинаковыми. Для этого нужно наматывать тонкую трубу на более толстую (1,5 дюймов). Готовый змеевик далее необходимо вставить в кожух, сделанный из отрезка трубы, и зафиксировать сваркой. Свободные концы следует загнуть вверх и подсоединить к основному водопроводу на муфтах. Это соединение позволит снимать теплообменник на зиму, чтобы предотвратить замораживание воды в трубах, от которого они могут лопнуть.

Можно использовать еще один вариант системы подогрева. Он предполагает увеличение объема теплообменника, что позволит нагревать воду до более высоких температур.

В этом случае потребуется вмонтировать в систему смеситель для добавления в нее холодной воды. С этой целью необходимо оснастить резервуар еще одним выходным патрубком, соединенным со смесителем. К нему затем нужно подключить трубу от теплообменника. Наличие горячей воды и смесителя с холодной позволят существенно упростить регулировку установки.

Увеличенный теплообменник будет отличаться от обычного наличием шестивиткового змеевика и удлиненным кожухом. Смеситель в данной системе рекомендуется использовать стандартный для городских квартир. Только он будет нуждаться в небольших доработках. Потребуется сначала снять гибкий шланг душа, отверстие заглушить пробкой, вместо крана установить короткий патрубок с душевой сеткой. Стандартный смеситель можно заменить самодельным, выполненным из трех обрезков труб (диаметром 0,5 дюйма) и одного отрезка трубы (диаметром 1,5 дюйма).

Собираем электрокотел своими руками

Если вы собираетесь сделать электрокотел своими руками, чертежи и принципы работы вы найдете в нашем обзоре. Перед сборкой следует удостовериться в наличии необходимых инструментов и оборудования. Для начала разберемся в принципах работы электродных котлов – ничего сложного в них нет, технология простая и проверенная.

Принцип работы ТЭНового котла довольно прост, ТЭН нагревает воду которая соприкасается с ним напрямую.

В классических электрических котлах нагрев теплоносителя осуществляется с помощью ТЭНов с терморегулятором или без. Нагревательные элементы обладают некоторой медлительностью – от включения до выхода на рабочий режим проходит много времени. К тому же, они небезопасны, так как по их вине нередко происходят пожары. В стандартных котлах ТЭНы располагаются внутри трубы небольшого диаметра, по которой проходит теплоноситель – он разогревается и нагревает отопительную систему.

Также в конструкции ТЭНовых котлов присутствуют температурные датчики, определяющие степень нагрева теплоносителя – по ним выполняется регулировки. Возможен и другой способ контроля, по воздушному температурному датчику. Подсоединяются оба вида датчиков к внешним системам автоматики, отвечающим за пуск и остановку оборудования.

Описание принципа работы

Принцип работы электродных котлов другой:

Электродные котлы нагревают воду за счет ионов, образовавшихся в воде в результате подачи на электроды переменного тока.

• Вместо ТЭНов в трубе располагаются один или три электрода (для однофазных или трехфазных котлов);
• При подаче электроэнергии в трубе начинается ионный обмен;
• Теплоноситель разогревается и передает тепло в трубы и радиаторы.

Многим из читателей знаком армейский кипятильник, состоящий из двух лезвий для бритья и двух проводов. Он быстро согревает воду, после чего она используется для заварки чая и прочих пищевых нужд. Но этот кипятильник потребляет огромное количество электроэнергии – его эксплуатация часто приводит к срабатыванию УЗО в щитке. Аналогичный принцип используется в электродных котлах.

Для того чтобы электродный котел работал более эффективно, в теплоноситель добавляют соль, соду или специальные присадки. Они увеличивают электропроводность воды и улучшают прогрев системы.

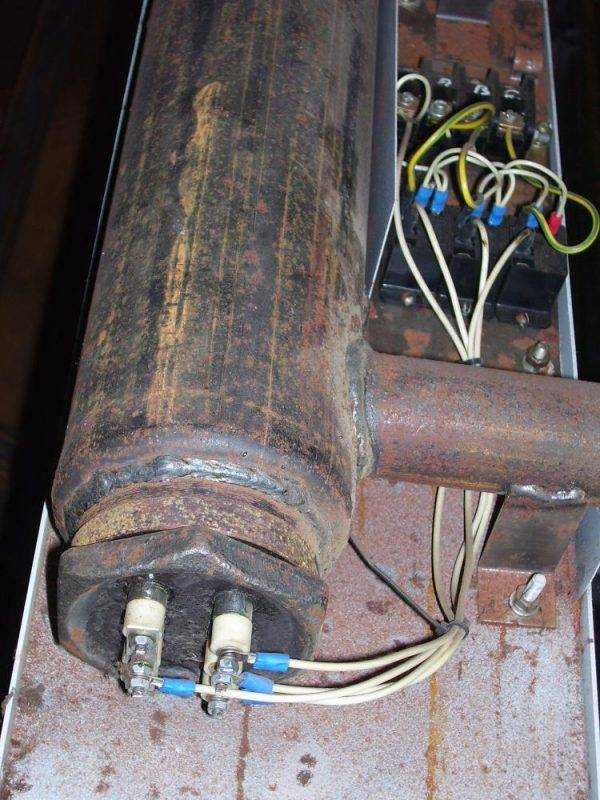

Сборка электродного котла

Схема простого электродного котла для систем отопления.

Теперь мы попробуем собрать электрокотел для отопления дома своими руками. При указанных размерах используемой трубы мы получим устройство, мощность которого составит около 4-5 кВт – этого хватит для обогрева помещений площадью до 40-50 кв. м. Берем трубу и приступаем к ее осмотру – она должна быть целой, без трещин и следов ржавчины. При наличии ржавчины ее следует удалить мелкой наждачной бумагой.

Привариваем к трубе два болта – к ним будут подключаться ноль и заземление. Таким образом, корпус трубы станет у нас наружным электродом. Далее ввариваем входные и выходные патрубки – они послужат для подключения к отопительной системе. Входной патрубок располагается снизу, а выходной патрубок выводим сверху. Верхнюю крышку можно приварить, а можно выполнить в трубе внутреннюю резьбу и сделать крышку съемной.

Съемная верхняя крышка обеспечит удобство проведения технического обслуживания котла – вполне вероятно, что в будущем его придется прочищать от накопившихся солей и шлаков. Если неохота связываться со съемными крышками, то вы можете их приварить.

При сборке электродного котла будьте внимательны, не допустите соприкосновения электродов между собой.

Самое сложное – сделать нижнюю крышку и вставить в нее электрод. Мы рекомендуем делать крышку съемной, чтобы электрод можно было легко вытащить и поменять. Внутренний электрод не должен соприкасаться с внутренними стенами и самой крышкой. Для создания изоляции следует воспользоваться готовыми изоляторами из стеклотекстолита или фторопласта. Процедура может показаться трудоемкой, но если у сборщика есть «прямые руки», то он справится с данной задачей.

Обе крышки, верхнюю и нижнюю, следует герметизировать резиновыми прокладками. Длина внутреннего электрода должна быть такой, чтобы он не касался противоположной стенки (она же верхняя крышка).

Самодельные индукционные котлы

Самая простая схема устройства, которую собирают, состоит из отрезка пластиковой трубы, в полость которую закладываются различные металлические элементы с целью создать сердечник. Это может быть тонкая нержавеющая проволока, скатанная шариками, нарубленная мелкими кусочками проволока – катанка диаметром 6—8 мм или даже сверло диаметром, соответствующим внутреннему размеру трубы. Снаружи к ней приклеиваются палочки из стеклотекстолита, а на них наматывается провод толщиной 1.5—1.7 мм в стеклоизоляции. Длина провода – порядка 11 м. Технологию изготовления можно изучить, просмотрев видео:

Затем самодельный индукционный нагреватель испытали, заполнив его водой и подключив к индукционной варочной панели заводского изготовления ORION мощностью 2 кВт вместо штатного индуктора. Результаты испытаний показаны на следующем видео:

Другие мастера рекомендуют в качестве источника принять сварочный инвертор небольшой мощности, подключив клеммы вторичной обмотки к выводам катушки. Если внимательно изучить проделанную автором работу, то напрашиваются выводы:

• Автор хорошо потрудился и его изделие, несомненно, работает.
• Никаких расчетов по толщине провода, числу и диаметру витков катушки не производилось. Параметры обмотки были приняты по аналогии с варочной панелью, соответственно, индукционный водонагреватель получится мощностью не выше 2 кВт.
• В лучшем случае самодельный агрегат сможет нагревать воду для двух радиаторов отопления по 1 кВт каждый, этого хватит на обогрев одной комнаты. В худшем случае нагрев будет слабым или вообще пропадет, ведь испытания проводились без протока теплоносителя.

Более точные выводы сделать трудно из-за недостатка информации о дальнейших испытаниях прибора. Другой способ, как самостоятельно организовать индукционный нагрев воды для отопления, показан на следующем видео:

Сваренный из нескольких металлических труб радиатор выполняет роль внешнего сердечника для вихревых токов, создаваемых катушкой той же индукционной варочной панели. Выводы следующие:

• Тепловая мощность получившегося отопителя не превышает электрической мощности панели.
• Количество и размер труб были выбраны случайно, но обеспечили достаточную поверхность для передачи тепла, возникающего от вихревых токов.
• Данная схема индукционного нагревателя оказалась успешной для конкретного случая, когда квартира окружена помещениями других отапливаемых квартир. Кроме того, автор не показывал работу установки в холодное время года с фиксацией температуры воздуха в комнатах.

В подтверждение сделанных выводов предлагается просмотреть видео, где автор пытался применить подобный нагреватель в условиях отдельно стоящего утепленного здания:

Выбор места для установки

Перед установкой нужно выбрать подходящее место.

Что следует предусмотреть:

1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
4. Точка водораздачи. Располагайте максимально близко.
5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа.

Число анкеров зависит от количества кронштейнов.

Как повесить на стену:

1. Разметить зону установки.
2. Просверлить отверстия перфоратором.
3. Вкрутить крепежные элементы, повесить агрегат.

Стоит ли изготавливать самодельный водонагреватель

Чтобы это выяснить, нужно вычислить целесообразность установки. Возможно, лучше использовать заводской?

Проведите подсчеты. Для этого нужно учесть:

• Цену горячей воды — 1 куб приблизительно 200 руб.
• Температуру нагрева — 65 градусов.
• Теплоемкость воды — 4200 Дж/кг.
• Температуру жидкости на входе — 8° зимой.

Расчет проводите по такой формуле:

А = 4200*(65 – 8)*1000 литров = 239,4 МДж

Далее нужно вычислить мощность нагревателя, чтобы довести жидкость до такой температуры:

N = А/t = 239,4 МДж/3600 = 66,5 кВт

Итог: самодельный прибор будет неразумно монтировать в доме или квартире. Дешевле оплатить услуги коммунальщиков.

Однако для летнего пользования он может подойти, ведь жидкость на входе будет уже не 8 градусов, а 15°С. Проведите подсчет:

N = А/t = 4200*(65 – 15)*1000 л = 239,4 МДж /3600 = 58 кВт

Учитывайте:

• Нагрев от коммунальных предприятий не всегда соответствует заявленным 65 градусам. Чаще всего это 58-59°С.
• В то же время самодельный бак имеет теплопотери, о которых нужно помнить.

Вывод: для постоянного использования в квартире самодельный водяной нагреватель не подойдет — это не выгодно. Проще установить покупной бойлер. А вот для дачи и летнего душа — отличный вариант.

Вид топлива

Работа техники основана на теплоносителе. Какими они бывают:

Газовый водонагреватель. Это наиболее экономичные приборы, однако, самостоятельное изготовление категорически запрещено. Во-первых, это опасно для жизни. На заводах техника проходится множество тестов и проверок, прежде чем поступает в магазин. Во-вторых, даже изготовив нагреватель, вы не получите разрешение на его эксплуатацию. Более того — придется платить штраф.

Бойлер на дровах (косвенного нагрева). Самый простой способ: можно организовать небольшую печь, а сверху установить котел.

Электрический тип наиболее безопасный. О нем и пойдет речь дальше.

Напорный или безнапорный вариант

Накопительный электроводонагреватель лучше выбирать напорной конструкции — в душе вы получите сильный непрерывный поток. Но для самостоятельного монтажа понадобится организация циркуляционного насоса, которое создаст давление в системе. Это усложняет задачу.

Безнапорный вариант работает проще. Для его создания можно выбрать любую емкость: ведро, кастрюлю. Главное — устанавливать емкость повыше, чтобы был хороший ток воды.

Из чего изготовить бак

Корпус — это основа будущего бойлера. Для его создания потребуется стойкий к коррозии и ржавчине материал. Можно применять нержавеющую сталь, алюминий, пластик. Железо также используется, если его обработать специальной защитной краской, иначе вода будет малопригодна.

По итогу в емкости будет скапливаться вода и нагреваться ТЭНом. Можно брать готовые резервуары: например, выполнить корпус из газового баллона, бочки из пластика.

Устройство водонагревателя с косвенным нагревом

Нагрев ГВС в бойлере косвенного нагрева (БКН) выполняется за счет использования тепловой энергии от независимого источника. Наиболее часто он подключается к котлоагрегату. Нагретый теплоноситель от котла с температурой от 60 до 95 С поступает во внутренний теплообменный аппарат, выполненный в форме змеевика.

Устройство водонагревателя

Нагреваемая вода в баке соприкасается с его поверхностью, через которую осуществляется процесс теплопередачи от горячей среды к нагреваемой. Максимальная температура нагрева в таких устройствах 70 С. До 150 л баки выполняются настенного типа, а с большим объемом — напольного.

В современных схемах теплоснабжения сегодня стали применять еще более прогрессивную систему подготовки ГВС с использованием принципа послойного нагрева.

Послойный нагрев воды осуществляется вначале проточным способом во встроенном пластинчатом теплообменном аппарате двухконтурного котла, а затем сохраняется в выносном баке-аккумуляторе, поэтому процесса переключения теплоносителями между контурами нагрева не происходит, что положительно влияет на работу системы отопления.

Перед тем как сделать бойлер косвенного нагрева своими руками нужно знать принцип работы и назначение БКН. Мастеру также потребуется определиться, какие базовые элементы конструкции он сможет использовать:

1. Корпус БКН: из нержавейки, стальной, эмалированный или со стеклофарфоровым покрытием,, как у бойлеров Термекс на 80 литров. В самом бюджетном варианте он даже может быть в виде пластиковой бочки.
2. Теплоизолирующая оболочка, для создания аккумуляционных качеств, чтобы максимально долго сохранить нагретую воду в горячем состоянии.
3. Внутренний теплообменник, как правило, в форме змеевика.
4. Запорно-регулирующая арматура, для обслуживания и ремонта бойлера своими руками.
5. Блок управления и защиты, можно подключить самостоятельно из готовых систем, свободно реализуемых через розничную торговую сеть.

Бойлер БКН обвязывается по схеме противоточного движения сред: греющей и нагреваемой, они направляются друг другу навстречу.

Из чего сделать накопительный бак

Перед тем, как сделать водонагреватель, необходимо определиться с конструктивными особенностями будущего бойлера. Чаще всего, это накопительная емкость с установленным внутри ее ТЭН, который отвечает за нагрев воды.

Для накопительного бака лучше выбирать емкости из стойкого к коррозии металла. Наиболее походящие варианты: нержавеющая или эмалированная сталь, качественный пластик, алюминий. Можно использовать и железные баки, только их придется предварительно обрабатывать специальным защитным составом, который минимизирует образование ржавчины. В противном случае вода, проходящая через такое нагревающее устройство, может быть не пригодна для бытовых нужд.

Изготовление бойлера косвенного нагрева

Процесс сборки водонагревателя может разниться в зависимости от типа конструкции, но в большинстве случае оборудование для газовых и электрических котлов изготавливается в следующей последовательности:

1. В заранее подготовленном баллоне просверливается два отверстия при помощи электродрели с корончатой насадкой. Одно отверстие будет располагаться в нижней части и использоваться для подвода холодной воды, другое — в верхней для отвода горячей.
2. Полученные отверстия зачищаются, в них монтируются фитинги и шаровые краны. Затем в нижней части просверливается ещё одно отверстие, в которое устанавливается кран для слива застоявшейся воды.
3. Для изготовления змеевика потребуется медная труба диаметром 10 мм. Спиралевидный изгиб лучше делать с помощью трубогиба. Если таковой инструмент отсутствует, то можно взять любую круглую заготовку — трубу большого диаметра, полено, бочку и т. д.
4. Выполняется изготовление змеевика согласно проведённым ранее расчётам. Концы теплообменника загибаются в одном направлении на расстоянии 20–30 см. Для монтажа змеевика в нижней части баллона просверливается два отверстия. В них устанавливаются и привариваются резьбовые штуцеры.
5. Перед монтажом змеевик опускается в ведро или большую ёмкость с водой и продувается. Если конструкция герметична, то змеевик опускается в баллон, выставляется относительно вводного и выводного отверстия и заваривается.
6. Если баллон был разрезан посередине, то в верхней части монтируется анод. Для этого просверливается отверстие, куда вкручивается резьбовая насадка, а уже в неё монтируется магниевый анод. Если ёмкость собирается из трёх отдельных частей — дно, крышка и центральная часть, то анод можно установить на последнем этапе.
7. С наружной стороны бойлера монтируется теплоизоляционный материал. Лучше всего использовать напыляемый полиуретан. Перед нанесением все патрубки защищаются плотным полиэтиленом и тканью. Если средства ограничены, то можно использовать обычную монтажную пену, которая после застывания оборачивается отражающей изоляцией.
8. К задней части бойлера привариваются крепления для подвеса на кронштейны. Для напольных бойлеров ко дну оборудования привариваются опорные ножки из стального уголка или арматуры.

На завершающем этапе накручиваются фитинги, краны и монтируется верхняя крышка. При возможности крышку можно не заваривать, а изготовить зажимные крепления из стальной проволоки сечением 3 мм.

При изготовлении бойлера для совместного использования с твердотопливными котлами вместо медного змеевика используется стальная труба П-образной формы, которая монтируется в нижней части устройства. Со стороны печи или котла труба подсоединяется к выходному патрубку. От бойлера труба выводится и подключается напрямую к дымоходу.

Водонагреватель своими руками: выбираем тип устройства

Несмотря на то что в домашних условиях накопительное устройство изготовить намного проще, следует, прежде всего, рассмотреть вариант сборки проточного водонагревателя. Такая бытовая техника позволит мгновенно нагреть воду, а электричество будет расходоваться только в момент включения прибора. В отличии от бойлеров, для установки проточного прибора не требуется много места, также не нужно делать теплоизоляцию устройства.

Для нагрева воды в обоих вариантах используется ТЭН, но для изготовления проточного устройства нужно будет приобрести более мощный элемент.

Мощный водяной ТЭН

Из дополнительных деталей не обойтись без использования УЗО. Это устройство автоматически отключит контакты, если произойдёт утечка электрического тока. Также следует запастись медными проводами большого сечения и инструментами для работы.

Основные виды поломок

Современные производители научились создавать отличную водонагревательную технику класса люкс. Для эффективной эксплуатации она использует газ, редко выходит из строя. Однако даже самые лучшие газовые нагреватели не могут избежать поломок. В перечень неизбежных неисправностей входят:

• протечки воды;
• плохой нагрев жидкости;
• разрядка питающих элементов;
• слабый напор воды;
• отсутствие газа.

Ремонт некоторых неисправностей владельцы газовых бойлеров могут провести самостоятельно. Поменять батарейки в питающем устройстве под силу любому человеку. Несложно также устранить слабый напор воды — возможно просто образовалась излишняя накипь в теплообменнике. Для ее удаления следует снять теплообменник и тщательно промыть. Для этих целей также можно использовать специальные жидкости для удаления накипи.

Инструкция первого пуска системы БКН

После того как БКН будет полностью обвязан с теплоносителем и линией подачи ГВС и опрессован на предмет утечек, приступают к его первому пуску:

1. Открывают краны на подаче и обратке теплоносителя от внешнего источника нагрева.
2. Открывают кран с горячей водой на смесителе и выпускают воздух до тех пор, пока из крана не пойдет ровный напор воды, после чего воду на смесителе перекрывают.
3. Устанавливают температуру нагрева по терморегулятору и ожидают нагрев воды до нужной температуры или контролируют ее по показаниям стрелочного термометра.

В процессе нагрева еще раз проводят тщательный внешний осмотр конструкции на предмет плотности и проверяют теплоизоляционные качества бака.

Во время первого пуска контролируют время нагрева бойлера при максимальных параметрах теплоносителя, а также работу системы автоматики регулирования и безопасности.

Как проводится установка накопительного водонагревателя своими руками

Прежде чем выполнить установку накопительного водонагревателя в квартире необходимо выбрать место, где он будет размещаться

Важно учитывать габариты конструкции и тип устройства. Агрегат стоит разместить поблизости от водоразборных точек.  Важно учесть и состояние проводки. При монтаже на стену следует учесть прочность стены. Проще всего установить напольный вариант

Их можно поставить на пол или на подставку. На стену монтаж водонагревателя накопительного типа проходит сложнее. Конструкция 100 литров фиксируется на две опоры. В комплекте часто предусмотрена специальная крепежная планка. Процедура крепежа проходит так:

Проще всего установить напольный вариант. Их можно поставить на пол или на подставку. На стену монтаж водонагревателя накопительного типа проходит сложнее. Конструкция 100 литров фиксируется на две опоры. В комплекте часто предусмотрена специальная крепежная планка. Процедура крепежа проходит так:

• выполняется разметка на стене. Планка прикладывается к стене, и отмечаются места креплений;
• подготавливаются отверстия, а затем в них вставляются детали крепежа;
• агрегат навешивается и крепится.

Особенности монтажа конcтрукции

Нагреватель следует устанавливать в соответствии со своей конструкцией. На баке есть маркировка, обозначающая места подключения холодной и горячей воды. Краны требуются для отключения оборудования при нечастом использовании. Предохранительный клапан монтируется на входе в устройство.

Для подсоединения оборудования к электрической сети нужно выделить розетку с брызгозащитными свойствами.

Вариант монтажа устройства

Подводящую проводку следует оборудовать УЗО, а также автоматическим выключателем. Устройство может устанавливаться в щитке. Если есть желание, то к бойлеру можно подвести отдельный кабель.

Как правильно выполнить подключение вы можете видеть в этом видео:

Watch this video on YouTube
