Установка кондиционера своими руками: инструкция по шагам (с видео и фото)

Нужны ли разрешающие документы

Многие считают, что после покупки устройства можно сразу устанавливать его в любом месте, однако это не так. Самовольная установка кондиционера противозаконна и карается административным наказанием в виде штрафа размером 5-10 базовых величин. После оплаты штрафа человеку придется демонтировать аппарат. Чтобы избежать таких проблем, надо ознакомиться с тем, как согласовывать проведение работ и какие документы для этого понадобятся.

Установку надо согласовывать, чтобы:

не портить эстетический вид фасада многоэтажного дома;
не повредить здание;
конденсат, выделяющийся при работе аппарата, не попадал на стенки соседей или на головы прохожих, которые ходят под окнами.

Чтобы получить разрешение на установку, понадобятся следующие документы:

заверенная копия паспорта на квартиру, где будет поставлено устройство;
план помещения, в котором отмечено расположение аппарата;
документ, который подтверждает право на собственность;
документ для подтверждения личности владельца квартиры.

После предоставления перечисленных документов человек может получить:

Согласование. Владелец квартиры может устанавливать кондиционер по плану, который он разработал.
Частичное согласование. В этом случае переделывается технология монтажа устройства и подбирается другое место для его установки.
Отказ. Этот ответ получают только в том случае, если существует вероятность обрушения стены из-за серьезных нагрузок.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Инструменты и материалы

При установке кондиционера приходится выполнять широкий спектр работ, для этого надо запастись:

рулеткой, уровнем, карандашом;
перфоратором с комплектом буров, штроборезом + алмазными дисками и пылесосом;
инструментом для работы с трубами (вальцовкой, труборезом, трубогибом, шабровкой);
инструментом для монтажа холодильного оборудования (течеискателем, вакуумным насосом с манометрическим коллектором и зарядным цилиндром);
оснащением для пайки (пропано — кислородной или иной газовой горелкой, медно-фосфорным припоем, содержащим не менее 5% серебра);
крепежными элементами (анкера, болты) и инструментом для их монтажа.

Как проложить трубы

Прокладка труб кондиционера

Медные трубы нарезают с запасом на изгибы (запас примерно метровый). Выгибая трубки, следует применять специальные инструменты, чтобы не возникли вмятины, складки, морщины, растягивания меди.

Дальше на эти трубки натягивают для теплоизоляции пенополиуретановые шланги. Здесь поролон не подходит, ведь срок эксплуатации этого уплотнителя небольшой. Затем на трубки надевают резьбовые фланцы таким образом, чтобы резьба располагалась у конца трубки.

Развальцовка

Развальцовку трубок следует выполнять крайне аккуратно, нельзя допускать образование в металле канавок и трещин. Гайка должна надеваться на вальцовку без усилий. Затягивать ее желательно динамометрическим ключом, тогда из гайки не станет выдавливаться развальцованное соединение.

И наконец к патрубку стока подсоединяется отрезок пластиковой трубы, обладающей армированным корпусом. Крепится резьбовым фланцем (если он имеется в комплекте) или же куском термоусаживаемой трубы. Дренажную трубку необходимо отвести от несущей стены подальше.

Пришло время завести трубы в отверстие и выровнять. С наружной стороны стены трубы крепятся к стене хомутами, крепление должно быть плотным (рядом проходит электрический кабель). Трубопровод подсоединяется к внешнему блоку. Свободные места в отверстии заполняют силиконом или же монтажной пеной.

Проверка на герметичность

Наружные соединения проверяются на герметичность обычным способом: используются велосипедный нанос и мыльный раствор. Если обнаружится пропускание воздуха, нужно будет плотнее затянуть резьбу. По завершении проверки мыльный раствор вытирают тряпкой или салфеткой.

Закачка хладагента

Пришло время закачать хладагент из баллона в систему. Следует подключить к баллону переходник, затем манометр. После этого резервуар заполняется. Нужно отслеживать давление.

После завершения этого процесса на кондиционере включается автомат-разъединитель. Дальше происходит самостоятельный вход системы в тестовый режим.

Можно рассчитывать, что система заработает без сбоев. То есть отметится равномерная циркуляция охлажденных воздушных потоков. Тогда можно закрывать проделанные в стене отверстия, прибрать мусор и наслаждаться комфортным микроклиматом.

Видео: Монтаж кондиционера своими руками:

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

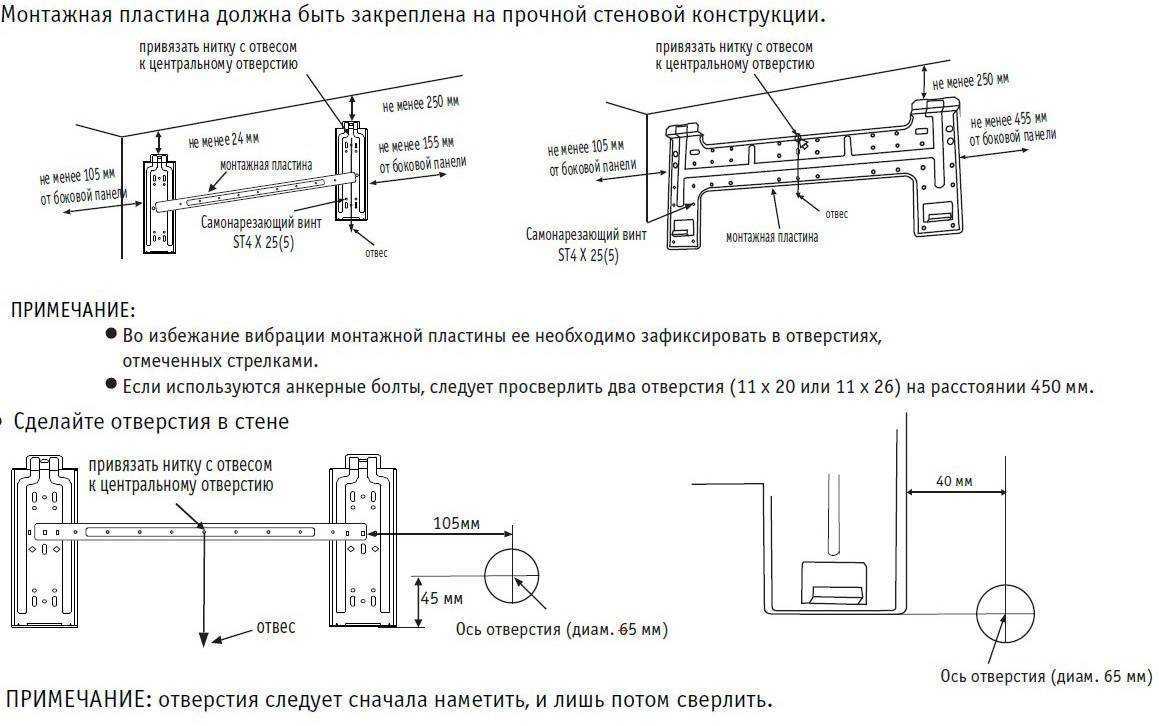

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

от бухты делается отрез необходимой длины;
края расправляются, и устраняются все заусеницы;
на концах устанавливаются заглушки и пробки;
надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

Инструменты для установки

Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
Труборез, с помощью которого осуществляется резка медных труб;
Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Электроинструмент

Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:

перфоратор;
«болгарка»;
дрель.

Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.

Без мощного перфоратора кондиционер не установить

Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.

Измерительный инструмент

Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.

Специализированное оборудование

Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.

Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.

Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.

Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
Дренажная трубка – спиралеобразный пластиковый шланг;
Утеплитель для труб из каучука;
Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

Установка промышленного кондиционера

Установка домашнего кондиционера отличается от монтажа промышленного. Внешние блоки таких агрегатов размещаются в основном на кровле в следующем порядке:

на кровлю кладут слой пенопласта;
сверху заливают его бетонной подушкой;
на нее ставят крепежные опоры – монтажные рамы;
на опоры монтируют внешний модуль, предусмотрев наличие антивибрационных прокладок.

Если речь идет о монтаже промышленного кондиционера (чиллера) с воздушным охлаждением конденсатора, то важно обеспечить доступ воздуха к прибору с одной стороны и его выход с другой. При размещении приборов с водяным охлаждением производят подключение водоснабжения и организуют слив отработанной воды

В таких агрегатах используют только чистую воду.

Когда установка промышленных кондиционеров предполагает сбор из десятков блоков VRV-системы, то учитывают допустимый перепад высот между блоками и общую длину трассы, а также общую номинальную и максимальную нагрузку на наружные блоки.

Существует большое разнообразие промышленных холодильных машин, монтаж каждой из которых предполагает большой объем подготовительных и установочных работ в соответствии с проектной документацией.

ПЕРВЫЙ ЭТАП МОНТАЖА — ЗАКЛАДКА ТРАСС

Расположение внутреннего блока выбрано верно. «Местом постоянного нахождения людей» в данном случае является диван

Одним из первых вопросов задаваемых мастером-климатехником заказчику перед закладкой трасс под кондиционеры, как ни странно, должен быть вопрос: какая будет мебель, и где она будет стоять в данном помещении? Специалиста интересует не стилистика вашего пространства, а так называемые «места постоянного нахождения людей» — диваны, кровати, обеденные зоны, рабочие столы и т. п

Очень важно выбрать место установки внутреннего блока так, чтобы вы не находились в потоке воздуха из внутреннего блока сплит системы. При себе желательно иметь дизайн-проект расстановки мебели, пусть даже нарисованный самостоятельно и от руки – этого почти всегда бывает достаточно.

Далее необходимо обсудить технические моменты, а именно:

1. Куда отводим конденсат с внутреннего блока? Конденсат можно отводить в баночку, установленную неподалёку от внутреннего блока (встречается и такое), на улицу (самое распространённое решение), в канализацию, или в специально подготовленный застройщиком общедомовой вертикальный стояк для отвода дренажа, напоминающий трубу центрального отопления (в нашем г. Раменское такие стояки встречаются в высотках на ул. Мира а также на ул. Молодёжная и Семейная). При врезке дренажа в сантехнические коммуникации для исключения проникновения запахов канализации в помещение обязательна установка шарикового сифона! Дренажный шланг должен быть проложен с постоянным уклоном: горизонтальные участки, контруклоны и провисы дренажного шланга недопустимы — это приведёт к тому, что вода польётся из внутреннего блока сплит системы прямо на ваш новый диван. В ряде случаев лучше использовать не дренажный шланг, а металлопластиковую трубку соответствующего диаметра. Если с отводом дренажа самотёком ну никак не получается используется помпа (миниатюрный дренажный насос). Установка помпы — далеко не самое лучшее решение (её стоимость, шум и необходимость периодической чистки), однако бывают случаи, когда без помпы не обойтись. Априори, финишную врезку дренажа в канализацию должен выполнять сантехник.

2. Какие стены являются несущими? Застройщики и управляющие компании категорически возражают против любого воздействия на несущие стены или пилоны. Но, как правило, на месте можно всегда что-нибудь придумать.

3. Кто будет штробить: кондиционерщики или рабочие заказчика по разметке кондиционерщиков (штробы и точки подвода электропитания рисуются на стенах)? Эту работу лучше поручить рабочим, и вот почему:
— у рабочих штробление получится дешевле, да и люди обрадуются возможности дополнительного заработка,
— работы с медной трубой в пыльных помещениях исключены. В будущий фреоновый контур не должна попасть строительная пыль или грязь! Поэтому штробление стен желательно разносить по времени с работами по медной трубе.
4. Если рядом оказался электрик он обязательно спросит у климатехника «куда мне вести питание»? Электропитание нужно вести от электрощита и ставить линию кондиционера на отдельный защитный автомат. Можно использовать любой подходящий провод в двойной изоляции. Электрики предпочитают жёсткие одножильные провода ВВГ или NYM (что верно), а вот мягкие многожильные типа ПВС (хотя они тоже подойдут) не жалуют

Вести электропитание к внешнему или внутреннему блоку сплит системы решает климатехник (вот тут то и проявляется его квалификация).
Далее специалист ходит по комнате с рулеткой (если у него с собой ещё и лазерная рулетка- дополнительный плюс) и замеряет объём помещения, площадь остекления, справляется об ориентации окон по сторонам света (это важно для расчёта мощности кондиционера), предполагаемом количестве людей в помещении, количестве греющейся техники и.т.п., после чего уезжает готовить вам коммерческое предложение.
Если ничего сложного нет калькуляция стоимости материалов и работ происходит на месте.
кондиционеры не подбираются по площади помещенияздесь

Разновидности установки кондиционера

Сразу хотим сказать: установка кондиционера бывает стандартной, нестандартной. Содержащееся прайсами относим первому случаю. Что касается дополнительных опций, придется разузнать, попутно преодолевая сопротивление ТП фирмы. Допустим, хотим поставить «двенашку», фреоновый контур требуется увеличить несколькими метрами относительно положенных. Приготовьтесь приплатить. Тарифы компаний разные, конкретные цены разузнайте.

Почему так происходит. Типичный кондиционер может фреон содержать во внешнем блоке. Вентили наглухо перекрыты. Мастера выбирают место установки кондиционера, начинают сверлить, долбить, тянуть, крутить. Связывают входной, выходной тракты, дренажную трубу бросают. Перед тем, как установить внешний блок кондиционера, мастера обнаружили: длина превышена.

Достаточность количества фреона измеряют термометром. Мастер открывает кран, смотрит показания измерителя. Производит дозаправку. При нестандартном монтаже иногда может понадобиться фреон. По длине труб расходуется объем. Кондиционер имеет ограничение длины трассы фреона, вопрос обсуждают до покупки. В стране ситуация интересная. Вроде написано – кондиционеры устанавливаются согласно руководству по эксплуатации, с другой стороны нельзя ставить никакие инженерные системы дома без проекта организации, обладающей лицензией (исполнять проект вроде можно, подробнее смотрите указы правительства, перечисляющие виды деятельности, требующие лицензии).

https://youtube.com/watch?v=rzkyThId0rc

Поэтому нужно в любом случае куда-то обращаться. Проектировщик захочет установку провести. Кстати, можно уточнить, есть ли практика установки приборов на лоджию. С первого взгляда кажется глупо, зимой, когда потребуется обогрев, условия функционирования компрессора станут мягче. Таким образом, не сомневаемся: большинство читателей может правильно установить кондиционер. Однако закону нужен проект, даже если чертеж перерисуют из руководства по эксплуатации изделия. Забывают традиционно воду, окропляющую головы прохожих. Мастера, рубящие бабло, ленятся смотреть зарубежные методики решения проблем. Правильный путь найдут пешеходы, обходящие льющиеся струи полупомоев.

До начал других операций устанавливают внутренний блок кондиционера. Ящик крепится дюбель-гвоздями, другим крепежом. Стандартных моделях питание достигает внешний блок, минуя внутренний. На западе часто встречаются конструкции, где силовые кабели идут раздельно, компрессор включается реле, управляемым сигналом амплитудой 25 вольт. Установить кондиционер в квартиру безусловно стоит, лишенным привычки к жаре. Напоминаем, оборудование никоим образом не заменяет вентиляции, поэтому необходимо принять запас по мощности на циркуляцию воздуха. Перед тем, как установить кондиционер, потрудитесь провести расчет. Сэкономите денег.

Правила и нормы монтажа кондиционера в частном доме

В техническом плане установка кондиционера в частном доме не имеет существенных отличий от аналогичных работ в квартире. Правила и нормативы в принципе те же, но требования мягче, так как часто фасады зданий скрыты за заборами. Но в частных домах нередко установка систем кондиционирования проводится одновременно с монтажом систем вентиляции.

Также еще одной особенностью можно считать использование промышленного или полупромышленного оборудования – мультисплит-систем, характерной особенностью которого является наличие одного наружного блока и нескольких внутренних элементов, расположенных в разных помещениях дома.

В частных домах активно используются и канальные системы кондиционирования, которые, как правило, сопряжены с центральной системой кондиционирования.

Иногда, в зависимости от режима эксплуатации, а также от климатических условий, в частном или загородном доме может потребоваться установка зимнего комплекта на кондиционер, который служит для защиты рабочих элементов при эксплуатации в сильные морозы.

Но если установлен обычный бытовой кондиционер с инверторной системой, то беспокоиться не о чем и дополнительное оборудование, как правило, не нужно.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
устанавливать на расстоянии не менее 1 метра от газовых труб;
обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком — это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки — от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Порядок проведения работ

Чтобы осуществить правильный монтаж системы, надо разобраться с порядком проведения установки.

Установка внутреннего блока

Работа начинается с монтирования внутреннего модуля устройства. Данная процедура состоит из нескольких последовательных этапов:

Разметить на стене маркером или мелом место, где будет устанавливаться внутренний модуль.
Закрепить на стенке монтажную пластину, к которой будет подсоединяться конструкция.
При помощи дюбелей закрепить на пластине модуль.

Подготовка коммуникационных каналов

Следующим этапом монтирования системы является подготовка канала, в котором будут прокладываться трубы с проводами. Для выведения труб наружу придется в стенке сделать небольшие отверстия. Чтобы выполнить такую работу, придется воспользоваться специальным перфоратором, оснащенным удлиненным буром. Стенка сверлится под небольшим углом, чтобы сделать наклон для стекания конденсата.

Установка наружного блока

Труднее всего установить наружный модуль, который весит около двадцати килограмм. Процесс установки начинается с разметки, после чего в отмеченных местах делаются отверстия для монтажа крепежных кронштейнов

После их установки навешивают внешний блок и осторожно закрепляют его

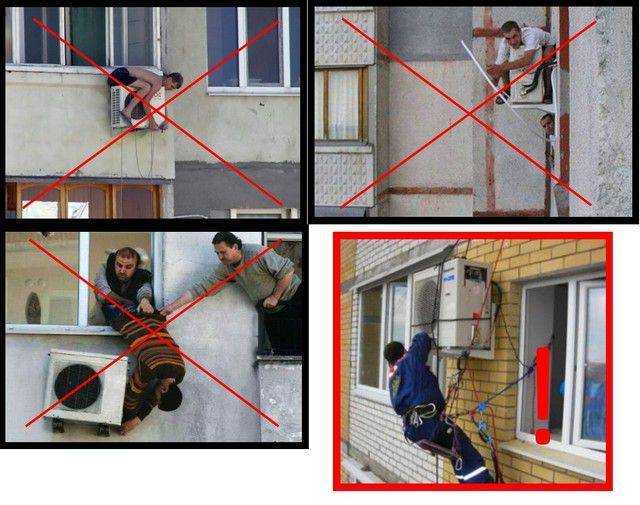

Выполнять установку внешнего модуля лучше вдвоем, так как самому поднять его трудно.

Подключение электропроводки

Подключить кондиционер к электричеству довольно легко. Для этого придется проложить всего два электрических кабеля:

Провод, который соединяет внутренний и внешний модули конструкции.
Кабель, использующийся для подключения внутреннего блока к источнику электроэнергии. Его необходимо вывести к электрическому щитку, подключить к автомату, после чего систему подсоединяют к розетке.

Инструкция по прокладке труб

Перед прокладкой труб их тщательно обматывают теплоизоляционным материалом. Для этого чаще всего используют специальный армированный скотч, которым обматывают каждую трубу в 2-3 слоя

Затем их осторожно прикручивают к стенкам металлическими хомутами

Вакуумирование системы воздухообмена

Чтобы провести вакуумирование, к штуцеру присоединяют вакуумный насос, который очистит систему от воздуха. Насос должен работать не меньше получаса.

Заполняем фреоном

Перед заполнением системы фреоном на жидкостном вентиле приоткрывают клапан, после чего запускается хладагент. Когда процедура будет окончена, от сервисного порта откручивают шланг. При этом открутить его надо максимально быстро, чтобы из системы не испарился фреон.
