Как сделать тепловую пушку

Газовые тепловые пушки

Все нагреватели подобной конструкции, в том числе и газовая тепловая пушка, имеют металлический корпус цилиндрической формы. Причина – круглое сечение считается оптимальным с точки зрения аэродинамики, а металл обладает хорошей теплопроводностью. Это позволяет дополнительно передавать образующееся внутри корпуса тепло воздуху помещения. По способу отведения дымовых газов пушки бывают прямого и непрямого нагрева.

В агрегатах прямого нагрева внутрь цилиндра помещена газовая горелка круглой формы, чье пламя обдувается со всех сторон вентилятором. Получая тепло и смешиваясь с продуктами горения, воздух выходит из корпуса с другой стороны. Таким образом, дымовые газы тоже попадают в помещение, что для большинства домовладельцев неприемлемо.

Для справки. Подобные обогреватели используются для местного обогрева рабочих мест в больших цехах, на строительных площадках и при других подобных обстоятельствах, когда продукты горения не могут нанести вред здоровью людей.

Газовая пушка непрямого нагрева оборудована системой отделения дымовых газов. Передача теплоты от них продуваемому воздуху происходит в специальном теплообменнике, где среды не контактируют друг с другом. В результате нагретый воздух покидает тепловентилятор традиционным путем – через второй проем в корпусе. Продукты горения отводятся посредством бокового патрубка, который следует присоединять к трубе дымохода.

Питание горелки осуществляется сжиженным газом из баллона, поскольку присоединять агрегат к магистрали централизованного газоснабжения без разрешений не допускается. Управление подачей топлива на горелку выполняет газовый клапан, он же обеспечивает безопасность агрегата. В целом агрегат имеет небольшой вес и размеры, а потому снабжен рукояткой для переноски вручную.

Этапы изготовления электрической тепловой пушки своими руками

Сделать пушку, которая питается от электросети очень просто. Для этого используют подручные средства. Итак:

1. Вытаскиваем тэн из любого неиспользуемого электроприбора с нагревательным элементом. Идеальными вариантами являются утюги, электроплитки, бойлеры и подобные. Укорачиваем изъятый нагреватель на половину длины. Это сократит сопротивление в тэне и увеличит пропускаемую способность тока. Таким образом, мы увеличим мощность, следовательно, пушка будет греть эффективнее.
2. Теперь необходимо подготовить корпус. Для этого используем отрезок асбестоцементной или стальной трубы на 60 -80 см. Во внутренней стороне трубы крепится спираль или нагреватель. Оставляем место для установки вентилятора.
3. Подключаем к концам тэна электрический кабель. Для этого желательно применять трехжильный провод с сечением свыше 2,5 мм2.

1. На этом этапе соединяем вал вентилятора с электродвигателем. Крыльчатки пропеллера должны вращаться в трубе свободно, не касаясь ее стенок. Чем свободнее они вращаются, тем выше уровень КПД теплоотдачи.
2. Завершаем сборку надежным креплением вентилятора к концу трубы.

• LiveJournal
• Blogger

Вам понадобятся: листы металла, эл. катушки, проволока, и обязательно сварочный аппарат Это один из множества способов того, как может быть изготовлена электрическая теплопушка. Самодельные устройства в принципе не являются электробезопасными. Поэтому использовать их необходимо только под присмотром. Еще одним негативным фактором является пережигание кислорода. По этой причине рекомендуется использовать тепловую электропушку в помещениях с системой вентиляции.

Чем следует руководствоваться при выборе

Основным критерием выбора является тепловая мощность устройства. Правильно подобранный параметр не только поможет оптимально обогревать помещение, рационально используя при этом электрическую энергию, но и позволит сохранить работоспособность пушки в течение долгого времени.

Расчет тепловых электрических пушек можно произвести по формуле:

Р=VхТхК, кВт

где V – объем помещения; Т – разность температур снаружи и внутри помещения; К – коэффициент теплоизоляции стен.

1. К=3…4 – стены из досок или стальных гофролистов;
2. К=2…2,9 – стены из кирпича в один слой, крыша без утепления, простые окна;
3. К=1…1,9 – стандартные стена, кровля и утепленные окна;
4. К=0,6…0,9 – стены из двух слоев кирпича, присутствует дополнительная теплоизоляция, качественные пластиковые окна, дополнительная термоизоляция кровли.

Итоговый результат, вычисленный по этой формуле, измеряется в ккал/час.

Для перевода в ватты необходимо умножить полученное число на 1,16.

Для помещений площадью 5-6 м², подойдут 0,5 кВт устройства.

На каждые 2 дополнительные м² к 0,5 прибавляем 0,25 кВт.

Таким способом определяется требуемая мощность тепловой пушки.

Рынок тепловых электропушек предлагает мобильные и стационарные варианты, поэтому перед покупкой стоит определиться, какой из них более уместен в вашем случае.

Если предполагается использовать устройство постоянно в одном и том же помещении, например, для дачи, то можно приобрести стационарную пушку.

В случае, если планируется применять ее в качестве дополнительного источника тепла или частота использования не слишком высока, то разумнее брать мобильную разновидность.

Обратите внимание на устройство нагревательного элемента. В помещениях, где люди находятся достаточно часто, следует выбирать модели с закрытым термоэлементом

В помещениях, где люди находятся достаточно часто, следует выбирать модели с закрытым термоэлементом

В помещениях, где люди находятся достаточно часто, следует выбирать модели с закрытым термоэлементом.

В противном случае, на здоровье человека могут негативно сказаться продукты сгорания частиц мусора, который попадает на ТЭН.

Широкий ассортимент продукции позволяет подобрать вариант корпуса, максимально вписывающийся в обстановку.

Следует обратить внимание и на материал, из которого он изготовлен – подбирайте наиболее стойкий к термовоздействию

Уровень шума, производимого пушкой, имеет немаловажное значение при установке ее в помещениях с людьми. Чтобы не допускать дискомфорта, рекомендуются модели с уровнем шума не превышающим 40 дБ

Чтобы не допускать дискомфорта, рекомендуются модели с уровнем шума не превышающим 40 дБ

Чтобы не допускать дискомфорта, рекомендуются модели с уровнем шума не превышающим 40 дБ.

Если определяющим фактором является мощность прибора, например, установленного на строительной площадке, то в этом случае намного важнее будет результативность, нежели звуковое влияние.

Ну и, конечно же, важным фактором является стоимость электрической тепловой пушки.

Нерациональной будет покупка дорогого мощного устройства для десятиметровой комнаты.

А для больших площадей, таких как строительные площадки, склады, производственные помещения необходимы мощные промышленные тепловые электрические пушки, стоимость которых может составлять 30-40 тысяч рублей.

Принимая во внимание совокупность всех этих факторов можно подобрать наиболее оптимальный вариант электрической тепловой пушки

Что использовать вместо самоделки

Если же вы сомневаетесь в своих технических навыках, подумайте о приобретении готовой модели генератора, работающего на солярке. Несмотря на достаточно высокую стоимость подобного агрегата, такая покупка достаточно выгодна: при соблюдении требуемых правил эксплуатации дизельные тепловые пушки способны работать на протяжении десяти и более лет. Ниже представлены ведущие производители подобной техники.

Biemmedue: качество + итальянский дизайн

Итальянская компания, созданная в 1979 году, специализируется на выпуске нагревателей, генераторов, осушителей и прочего отопительного оборудования. Продукция, в ассортименте которой представлены как бытовые, так и промышленные модели, отличается долговечностью, надежностью и отменным качеством.

Производитель уделяет внимание не только техническим характеристикам, но и дизайну. Все линейки, разрабатываемые специалистами Biemmedue, отличаются компактным размером, мобильностью, эстетичным внешним видом. Master: компания с огромным опытом

Master: компания с огромным опытом

Американская фирма, которая более чем полвека занимается производством портативных нагревательных систем, включая различные виды теплопушек. Для изготовления и оформления агрегатов используется исключительно качественный материал, благодаря чему продукция компании отличается высокими техническими характеристиками.

Дизельная теплопушка Master BV 110 обладает прекрасными характеристиками (мощность 33 кВт, 65-литровый топливный бак, расход горючего 2,71 в час). В течение часа агрегат может нагреть 460-1000 кубометров воздуха

Благодаря инновационным технологиям, которые применяются при производстве моделей, теплопушки имеют множество полезных дополнительных опций, например, функцию контроля за пламенем или экстренное автоматическое отключение в случае нестандартной ситуации.

Kroll: инновационные технологии

Обогревательная техника, производством которой занимается известная немецкая компания Kroll, отличается высоким уровнем сборки и использованием высококачественных материалов, прежде всего нержавеющей стали. При производстве продукции, в том числе тепловых дизельных пушек, широко применяются новейшие инженерно-научные разработки.

Популярностью пользуются и изделия других фирм (Vitals, Ballu). Продукция, изготовленная на производственных линиях этих транснациональных компаний, отличается надежностью и долгим сроком эксплуатации

Каждый год в ассортименте продукции можно увидеть интересные новинки: так, для последних моделей теплопушек фирмы предусмотрена функция нагрева тепла, благодаря чему устройства могут успешно работать даже при невысокой температуре.

Самостоятельная сборка дизельного теплогенератора

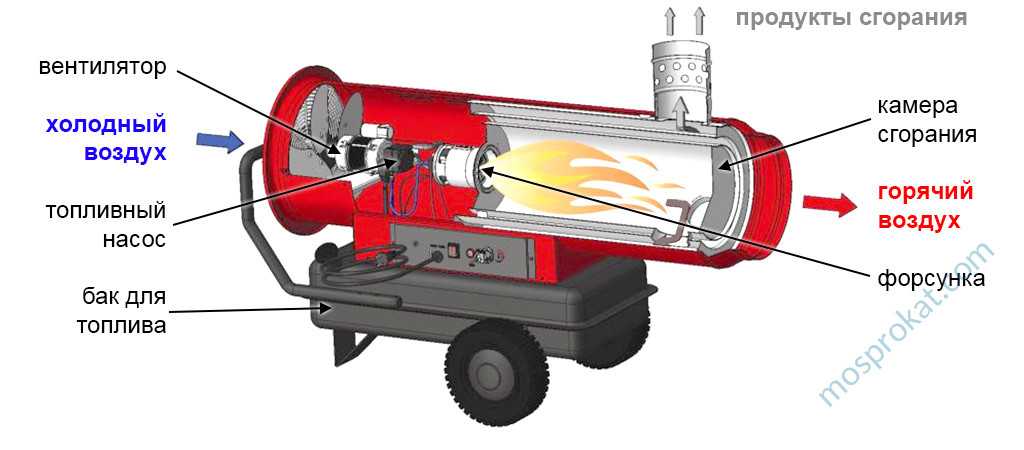

Самодельная дизельная тепловая пушка состоит из трех самостоятельных конструкций – это корпус или кожух устройства, топливный бак с насосом и фильтром тонкой очистки и камеры сгорания. Как правило, топливный бак в таких устройствах располагается в нижней части аппарата.

Камера сгорания – это толстостенная труба, вполовину меньшая по диаметру чем корпус, с отверстием под форсунку с одной стороны и патрубком дымоотвода в верхней его части. Еще одним самостоятельным устройством, которое используется в дизельном теплогенераторе, является вентилятор с крыльчаткой. Именно это устройство будет создавать направленный поток воздуха, который будет обтекать разогретую камеру сгорания и выходить наружу в виде горячей воздушной струи.

Чтобы собрать дизельную тепловую пушку своими руками следует четко соблюдать последовательность действий:

1. С одного края корпуса монтируется нагнетающий вентилятор нужной производительности.
2. В кожух устанавливается и центруется камера сгорания с закрепленной в его торце форсункой. Камерой сгорания может служить оцинкованная труба нужного диаметра, запаянная с двух сторон и с проделанными технологическими отверстиями для форсунки и дымоотвода. Не следует забывать и об установке в камеру сгорания пьезоподжига. Лучше всего использовать заводской вариант, который можно приобрести в специализированных магазинах запчастей.
3. Топливный бак (лучше всего взять готовый, нужного размера и емкости) следует разместить на 15 см ниже корпуса. В полученном пространстве нужно закрепить топливный насос высокого давления (ТНВД) и топливный фильтр тонкой очистки.
4. На следующем этапе сборки нужно, соединить форсунку с насосом и фильтром красномедной отожженной трубкой, по которой будет подаваться топливо. Кроме того, следует подключить вентилятор через диммер к бытовой электросети. Это устройство можно не использовать, но именно оно позволит регулировать температуру нагретого воздуха при помощи частоты вращения лопастей вентилятора, не увеличивая расхода топлива.
5. Далее следует приварить к камере сгорания дымоотводный патрубок, по которому будут удаляться продукты горения дизельного топлива.
6. Обязательным этапом в сборке такого аппарата является осмотр специалистом готовой модели. В качестве профессионала можно пригласить знакомого моториста с ближайшего автосервиса.

Как сделать газовую пушку своими руками — пошаговая инструкция

Зная принцип работы самой простой газовой пушки можно понять, что сделать такую же конструкию в домашних условиях самостоятельно – не составит проблем. Главное – подобрать комплектующие. В качестве корпуса можно использовать либо кусок оцинкованной снаружи трубы, диаметром от 100 мм (рекомендуется – 200 мм), а в качестве горелки подойдет любой примус (желательно – с регулировкой интенсивности подачи топлива на конфорку). Все это можно приобрести в магазине строительных или бытовых товаров.

Пример конструкции простой газовой пушки, которую можно сделать своими руками

Ещё один нюанс – это принудительная конвекция. При мощном газовом потоке устанавливать систему, которая самостоятельно будет выдувать прогреваемый воздух – не обязательно. Главное – использовать трубу не с запаянными концами, ведь в этом случае воздушный поток создается автоматически (из-за разницы температур воздуха на концах цилиндра).

Если же конвекция все же необходима, то с задней части трубы попросту устанавливается обычный бытовой вентилятор. Главное – отрегулировать частоту вращения лопастей таким образом, чтобы создаваемый воздушный поток не приводил к гашению горелки. Как правило, 200 – 300 оборотов в минуту достаточно.

Емкость из алюминия в качестве газовой пушки. Преимущество такой конструкции — высокий коэффициент теплоотдачи. Но долговечность такого варианта — спорная

Итого, для создания газовой пушки своими руками необходимо:

Шаг 1. Выбрать подходящий корпус. В идеале – стальная труба диаметром в 200 мм и длинной не менее 80 сантиметров.

Определяемся с корпусом для пушки

Шаг 2. В верхней части трубы приготовить отверстие под установку сопла с горелкой. Можно его выполнить с помощью ступенчатого сверла. Стандартный вход под сопло – порядка 25 мм (тогда можно и водопроводный кран поставить, но рекомендуется именно газовый – конструктивно они отличаются).

Монтируем отверстие под подачу газа

Шаг 3. Смонтировать горелку. Закрепляется все это на шайбе или муфте, затягивающейся снаружи трубы. Под все крепления обязательно добавляется огнеупорный герметик (автомобильный, тот, что применяется при монтаже прокладок в блоке цилиндров), чтобы избежать утечки газа и обратной тяги в камере сгорания.

Устанавливаем горелку

Шаг 4. При необходимости – смонтировать сзади трубы вентилятор. Не обязательно все делать герметичным, главное – создать направленный воздушный поток.

Вентилятор поспособствует более направленному тепловому потоку

Шаг 5. Подключить получившуюся пушку к источнику газа (пропан или метан – зависит от типа установленной горелки) и провести тестовый запуск. Автоподжога в такой системе, конечно же, не предусмотрено, так что горелку потребуется запускать вручную.

Подключив баллон с газон, производим тестовый запуск

При тестовом запуске самое главное – это убедиться в отсутствии утечки газа (перепроверить все соединения), а также в нормальном нагреве горелки (она не должна перегреваться, покрываться копотью или становиться красной).

Тестовый запуск и проверку работоспособности проводят на улице, а не в закрытом помещении. Но следует помнить, что подобные устройства – весьма опасны, поэтому без должного опыта пытаться их сделать самостоятельно – не лучшее решение. И при работе с ними рядом обязательно должен кто-то находиться, чтобы в случае возникновения какой-либо поломки немедленно отключить устройство.

Kroll P 10, обойдется дорого, но техника данного производителя очень надежна

Использовать самостоятельно изготовленные тепловые пушки именно для обогрева не следует. Они лучше подходят для быстрой просушки помещения или же для тепловой обработки поверхностей (например, для борьбы с плесенью и грибком).

В промышленных пушках в реле устанавливается фотоэлемент. Именно благодаря ему при отсутствии внутри камеры сгорания огня подача газа тоже отключается. Самостоятельно такое реле сделать тоже не составит проблем

Видео — Газовая тепловая пушка своими руками

Это интересно: Как выбрать уличные обогреватели (газовые, инфракрасные) (видео)

Вариации печей на отработке

1. Вариантов исполнения таких буржуек множество. Меняться может как их форма (она может быть любой), так и расположение отдельных ее частей.

Конструкция печи может быть любой

2. Более усовершенствованной моделью является печь с расширительным бачком для отработанного масла. Регулировка подачи топлива в ней осуществляется с помощью крана. При таком варианте объем камеры для масла может быть меньшим.

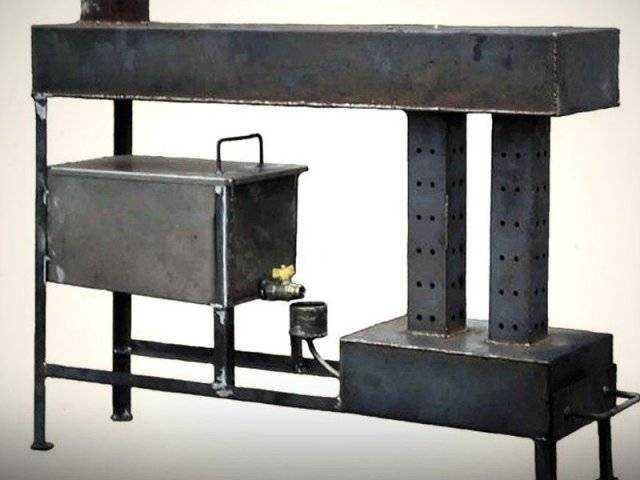

Печь с дополнительным баком для подачи отработки

Еще один вариант буржуйки с баком для доливки масла

3. Для отопления больших помещений можно использовать принудительный поддув с помощью вентилятора. Подобное усовершенствование не только ускорит подачу тепла в помещение, но и предохранит металл от излишнего перегрева и выгорания.

4. С помощью внутреннего обдува верхней камеры возможно повысить КПД печи за счет увеличения скорости и объема сгорания газа. Причем дымить такая конструкция будет гораздо меньше. Для увеличения нагнетания воздуха используют канальный вентилятор. который крепится рядом с печью и подключается к ней с помощью 100-миллиметрового воздуховода с заслонкой для регулировки поступления воздуха. Во избежание обратной тяги после вентилятора монтируется обратный клапан .

5. Для того, чтобы печь работала в автоматическом режиме, в ней можно предусмотреть капельную подачу масла .

Печь с капельной подачей масла

6. Так как подобная конструкция весьма экономична, а ее КПД достаточно высок (до 75%), печь на отработке вполне можно использовать для отопления теплиц или помещений для содержания животных. Для равномерного обогрева помещений можно предусмотреть в ней водяную «рубашку» объемом 100-120 л. Для этого печь или дымовая труба окружается второй стенкой, заполненной водой. При этом в «рубашке» делается два сгона: один сообщается с водопроводом, а второй – с батареями отопления.

Печь с водяной «рубашкой» на дымоходе

Водяной «рубашкой» в такой буржуйке является труба, огибающая печь

Как работает такая установка

Устройство газовой тепловой пушки очень простое. Вся она состоит из баллона с газом, редуктора, обеспечивающего равномерную подачу газа, горелки, вентилятора и корпуса.

Принципиально, ничего сложного там нет. Газ подается на горелку, вентилятор прогоняет сквозь теплообменник или пламя воздух, и он нагревается. Конечно, это лишь схематичное представление о ее работе, но принцип понять можно.

Чтобы облегчить понимание принципа работы таких устройств, можно взглянуть на картинку – схему, с изображением такой тепловой пушки в разрезе.

Принципиально все просто, но чтобы сделать подобную установку необходимо иметь практические навыки изготовления подобных вещей и немалые познания в этой теме.

Поэтому, делать нечто подобное собственными руками обычно не рекомендуется. При даже небольшом нарушении технологии изготовления, аппарат может стать очень опасным – ведь использоваться будет сжиженный газ, а он взрывоопасен. Так что, делать газовую пушку без опыта в создании таких устройств – далеко не лучшая идея.

Если же все необходимые познания и навыки имеются, то, самодельная газовая пушка поможет решить проблему с отоплением, например дачного сарая или теплицы.

Разновидности дизельных теплопушек

Пушки этого типа также называют жидкотопливными: в качестве горючего для них может употребляться как дизель, так и керосин либо солярка. Категорически запрещается применять для заправки подобных устройств бензин, спирт и другие легковоспламеняющиеся жидкости.

Дизельные тепловые пушки могут быть не только мобильными, но и стационарными. Подобные конструкции имеют выводную трубу, подсоединенную к дымоходу, через который удаляются отходы сгорания

К выбору горючего нужно подходить очень тщательно, поскольку использование низкокачественного или загрязненного топлива может засорить форсунку и/или фильтр, что потребует вмешательство ремонтников. Дизельные пушки отличаются высокой мощностью, высоким коэффициентом полезного действия, а также компактными размерами, благодаря чему подобные агрегаты достаточно мобильны.

Все агрегаты, функционирующие на экономичном дизтопливе, можно разделить на две разновидности: с прямым и косвенным нагревом.

В основу аппаратов с прямым нагревом положен элементарный принцип работы: внутри корпуса устроена горелка, через пламя которой проходит воздух, нагнетаемый вентилятором. В результате он нагревается, а затем вырывается наружу, отдавая тепло в окружающую среду.

Дизельную теплопушку с открытым нагревом нельзя применять для отопления жилых помещений, поскольку ее конструкция не предусматривает трубы для выхлопов. В результате отработанные вещества, включая угарный газ, попадают в комнату, что может привести к отравлению находящихся в ней людей

Подобные устройства отличаются высокой мощностью 200-250 кВт и практически 100-процентным КПД. Они недороги, легки в монтаже, однако имеют важный недостаток: в наружное пространство попадает не только согретый воздушный поток, но и продукты сгорания: сажа, дым, гарь.

Даже хорошая вентиляция не сможет полностью избавить воздух от неприятного запаха и мельчайших частиц,а при ее полном отсутствии находящиеся в помещении живые существа могут получить сильное отравление.

Устройство с непрямым обогревом намного сложнее. В подобных моделях воздух нагревается опосредованно, через специальную камеру – теплообменник, где и происходит отдача тепла воздушному потоку.

Дизельные теплопушки с косвенным нагревом имеют большую стоимость и меньший КПД по сравнению с аналогичными изделиями с прямым источником тепла. Однако они находят широкое применение благодаря лучшим показателям экологичности и безопасности

В таких агрегатах нагретые выхлопные газы вместе с теплом попадают в теплообменник, откуда они выводятся в дымовой канал, к которому подсоединяется специальная труба. При ее помощи продукты сгорания выводятся из замкнутого пространства наружу, обеспечивая в отапливаемом помещении свежий воздух.

Достоинства теплопушек непрямого нагрева

Особым вниманием потребителей, в первую очередь владельцев гаражей, пользуются теплопушки с непрямым нагревом. Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами

Их применяют для обогрева обширных помещений: складов, заводских цехов

Их применяют для обогрева обширных помещений: складов, заводских цехов

Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами. Их применяют для обогрева обширных помещений: складов, заводских цехов

К числу преимуществ подобных моделей относятся:

• Мобильность. Хотя габариты и вес подобных устройств несколько больше, нежели аналогов с открытым обогревом, они имеют все же достаточно компактный размер, что позволяет транспортировать их по помещению в пределах длины соединительного элемента и дымохода.
• Большая мощность. Хотя этот показатель выше у приборов с прямым обогревом, мощности непрямых дизельных пушек хватает, чтобы за короткое время обогреть большое пространство.
• Надежность. Подобные аппараты имеют продуманную конструкцию, что сводит до минимума риск возникновения пожара, а также повышает долговечность пушек.
• Во многих заводских моделях предусмотрена специальная система защиты, которая автоматически отключает пушку сразу же после того, как температура в помещении достигнет заданного показателя.
• В продукции, выпускающейся на фабрике, предусмотрены теплоизоляционные прокладки, препятствующие нагреванию корпуса, что снижает риск ожогов у пользователя.
• На некоторых моделях предусмотрены баки больших объемов, что позволяет пользоваться ими в течение долгого времени, не задумываясь о горючем.

Недостатком же подобных конструкций можно посчитать высокий уровень шума, особенно у агрегатов большой мощности.

Основные положения конструирования тепловой пушки

Чтобы сконструировать тепловую пушку самостоятельно, необходимо найти трубу крупного диаметра. Затем немного на двух концах с противоположных сторон сделать два отверстия: одно крупного калибра, второго мелкого. Через крупное будут выходить конечные продукты сгорания, через мелкое будет поступать топливо. Затем необходимо вмонтировать камеру сгорания с автоматическим катализатором, который будет приводить газовую смесь в горящее состояние

Очень важно на всём протяжении конструкции соблюдать высокую степень герметичности, чтобы избежать утечки. Затем нужно к концу трубы, где находится отверстие мелкого калибра, присоединить вентилятор и конструкция готова. Как сделать электрическую тепловую пушку – этот вопрос сложности не представляет, главное соблюдать должным образом правила безопасности при её использовании

Как сделать электрическую тепловую пушку – этот вопрос сложности не представляет, главное соблюдать должным образом правила безопасности при её использовании

Это положение особо важно для бака с газовой смесью, нужно чтобы он находился минимум в метре от других предметов помещения. При возможности, желательно временно убрать очень легко воспламеняющиеся материалы, на период использования самодельного обогревательного устройства. Поскольку теплый воздух может катализировать множество химических реакций

Поскольку теплый воздух может катализировать множество химических реакций.

Электрическая тепловая пушка, сделанная собственными руками, не требует специализированных умений или профессиональных знаний, а что ещё особо важно – это практически отсутствие каких-либо материальных расходов на конструирование. Однако при построении очень важно соблюдать пункты, которые указаны в чертеже. (См

также: Отопление теплиц своими руками)

(См. также: Отопление теплиц своими руками)

Самодельная тепловая пушка электрического типа позволяет обеспечить должным образом теплом помещения крупной площади. Так как с практической точки зрения происходит двойной обогрев. Первым источником тепла является простой тёплый воздух, вторым же источником является газовая смесь, после сгорания которой выделяется достаточно значительное количество тепла.

Данная конструкция в основном используется для отопления помещений, в которых в силу обстоятельств невозможно обеспечить должную герметичность, например, проведение ремонта в зимнее время года. Электрическо-газовую пушку в основном используют для обогрева помещений, которые имеют крупный метраж или для быстрого обогрева небольших жилых площадей.

Для изготовления дизельной тепловой пушки понадобится целый ряд составляющих, а именно:

• камера сгорания;
• бак с дизельным топливом;
• металлическая труба крупного калибра;
• катализатор;
• вентилятор.

Вначале необходимо сделать на двух концах металлической трубы по отверстию: одно крупное и одно небольшого размера. Затем необходимо будет вмонтировать катализатор в камеру сгорания в саму металлическую трубу. Ни в коем случае нельзя начинать конструирование, не имея плана будущей конструкции, так как в таком случае либо не получится собрать агрегат, либо его конечная работа будет просто энерго неэффективной. (См. также: Газогенераторная печь своими руками)

Самая маленькая дизельная тепловая пушка применяется в основном для отопления небольшой комнаты и её главным преимуществом является экономичность. Главной особенностью её конструкции является использование небольшой металлической трубы и отсутствие топливного бака. То есть такой агрегат функционирует исключительно за счёт преобразования холодного воздуха в тёплый. Главное следует не забывать, что вентилятор должен всегда иметь отдельный источник питания, во избежание замыкания электросети.

Для построения дизельной тепловой пушки, необходимо определить метраж будущего помещения, а также учесть степень воздушной изоляции помещения, где планируется применение будущего теплового агрегата. С практической точки зрения определить степень воздушной изоляции можно лишь по одному параметру: воздушная вентиляции ощутима либо нет. В зависимости от этого, нужно планировать будущую конструкцию. Если помещение является достаточно изолированным, то можно обойтись без газовой смеси и, следовательно, энергозатраты будут значительно ниже.

Часто многие задают вопрос, как сделать дизельную тепловую пушку самостоятельно? Ответ очень прост, первостепенно необходимо составить собственный план, а затем по пунктам внимательно его выполнять. Наиболее распространённой практической ошибкой множества людей является как раз таки несоблюдение всех пунктов плана или отсутствие должного внимания.

Разновидности газовых пушек

Воздух может нагреваться одним из двух способов:

1. прямым нагревом;
2. непрямым.

Газовыми пушки (своими руками или заводского производства) с прямым нагревом имеют достаточно простую конструкцию, отчего и стоимость их невысокая. В них горелка ничем не изолируется, так что в помещение, помимо прогретого воздуха, попадают и продукты сжигания газа. По этой причине прибор компактен и демонстрирует хороший КПД. Но если его и использовать для обогрева жилого помещения, то нужно сначала позаботиться о том, чтобы в нем (помещении) была хорошая вентиляционная система, которая отводила бы продукты горения.

Видео

Пушки, функционирующие по непрямому принципу, оборудуются изолированными камерами сгорания. В них имеются специальные патрубки, которыми эти продукты отводятся и которые подсоединяются к общему дымоходу. Они идеально подходят для любого типа помещений, где собирается много людей.

Все это – описание стационарных пушек, но кроме них, существуют и пушки портативные или мобильные. Они используются вместе с газовыми баллонами. Дабы было удобно транспортировать и эксплуатировать прибор, на нем есть специальные колеса и ручки.

Обратите внимание! Мобильные пушки требуют четкого соблюдения правил безопасности. Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л. в час

Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении

в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении

Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л. в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении.

Правила использования тепловой пушки в гараже

При обогреве гаража при помощи самодельных обогревателей, особенно с открытым пламенем важно соблюдать меры пожарной безопасности:

• обязательно устройство надежной системы вентиляции в гараже, лучше принудительной;
• открытое пламя теплообменника нужно прикрыть теплоотражающим защитным экраном;
• емкости с топливом должны располагаться как можно дальше от работающего обогревателя;
• не оставляйте работающий прибор в гараже на ночь – это опасно;
• расстояние от бензобака автомобиля до пушки должно быть не меньше, чем полтора метра.

Разумно применять самодельные тепловые пушки для быстрого кратковременного нагрева помещения и не оставлять их без присмотра больше, чем на пять минут, так как риск пожара при использовании таких обогревателей очень большой.

Электрическая тепловая пушка своими руками

Чтобы самостоятельно собрать электро пушку нужно вначале изучить ее чертежи, ознакомиться с устройством и подготовить все необходимые для сборки материалы. Кроме того, желательно знать основы физики и электротехники, чтобы создать действительно рабочий и безопасный агрегат.

Что нужно для сборки пушки, работающей на электричестве:

• Металлический лист или труба, которая будет в качестве корпуса пушки, в связи с этим ее диаметр должен соответствовать размерам нагревательного элемента и крыльчатки;
• Электрический двигатель;
• Провод из меди сечением 2 мм2;
• Кабель;
• Переключатель;
• Изолятор из керамики;
• Нагревающий элемент;
• Предохранитель.

После того, как все будет приготовлено, можно приступать к работе.

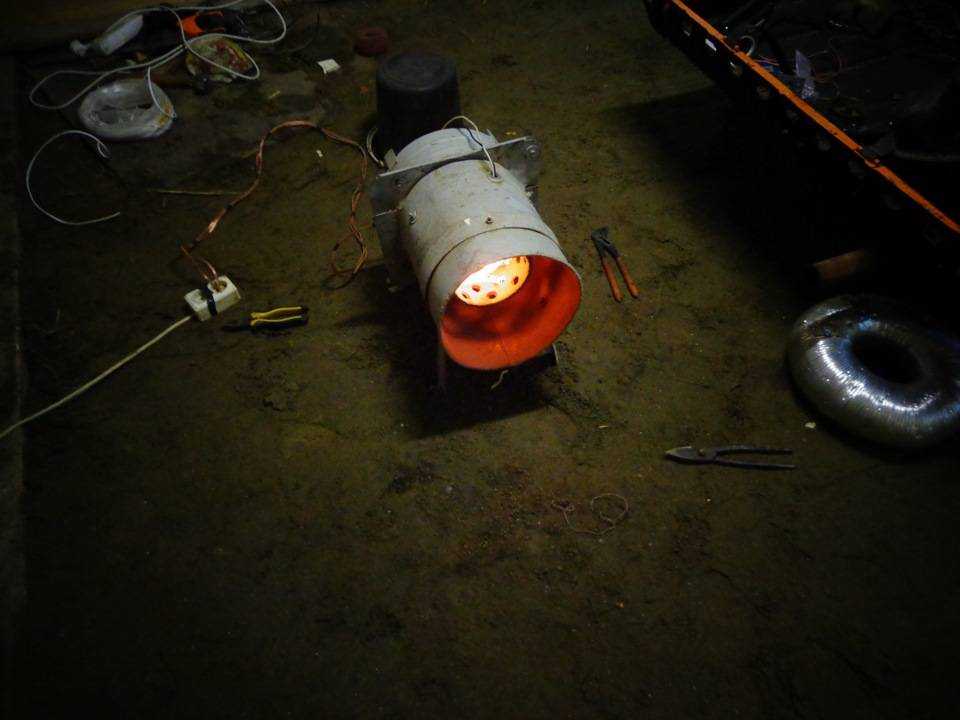

Самодельная электрическая обогревательная пушка создается так:

• Если вместо трубы у нас лист, то его следует свернуть в трубу и закрепить, чтобы сделать корпус будущего прибора;
• На изолятор поставить ТЭН и закрепить его с внутренней стороны корпуса агрегата;
• С противоположной стороны пушки зафиксировать вентилятор;
• Подключить нагревательный элемент и вентилятор к переключателю через предохранитель.

Если вы не имеете опыта изготовления электрической тепловой пушки, то ее лучше приобрети

Получившаяся обогревательная пушка будет способна нагреть помещение небольшой площадью примерно до 20 кв. м.
