Конвекторы – это такие обогревательные приборы, благодаря которым можно обогреть любое помещение. Различаются такие устройства по способу монтажа и теплоносителя, который используется для нагрева. По типу переносчика тепла конвекторы могут быть водяными, электрическими или газовыми. Принцип работы конвектора отопления будет отличаться в зависимости от вида. Газовый вариант может быть установлен только в вертикальном положении, а конвекторная система отопления и подводки электрических и водяных конвекторов может быть монтирована под пол или на стену. Установка конвекторов отопления – важный вопрос, с которым мы и разберемся.

Как рассчитать и выбрать электроконвектор

Рассчитываем необходимую мощность конвектора

Расчет мощности конвектора по площади помещения. При условии, что помещение хорошо утеплено и имеет высоту потолков не больше 2,7 м, на каждые 10 м² отапливаемой площади будет достаточно 1 кВт тепловой энергии. Для ванной комнаты на 6 м² должно хватить одного обогревателя на 1 кВт. Спальне на 20 м² – конвектора с производительностью 2 кВт.
Количество окон. Принцип действия приборов связан с использованием конвекции, это определенным образом вносит свои коррективы в выбор обогревателей. Суммарную тепловую энергию, необходимую для отопления комнаты, следует разделить на количество оконных проемов. Так, для помещения в 20 м² и имеющего два окна, потребуется установить 2 обогревателя по 1 кВт каждый.
Наличие теплопотерь. Технические характеристики электрических конвекторов, приведенные в инструкции по эксплуатации устройства, в частности, коэффициент отапливаемой площади, взяты с учетом отсутствия существенных теплопотерь в помещении. При наличии неутепленного подвала, стен дома, следует выбрать обогреватель с достаточным запасом мощности.

Выбираем электроконвектор по функциональным возможностям

Что предлагают производители?

Механический терморегулятор. Практически каждое устройство снабжено механическим или электронным термостатом. Механика плохо выдерживает нагрузки, не может точно регулировать температурный режим.Оставлять электрический конвектор без присмотра настоятельно не рекомендуется. При перегреве, механический блок управления может выйти из строя, что приведет к пожароопасной ситуации.
Электронный термостат – поддерживает установленную температуру с минимальной погрешностью не более 1/10 градуса. Идет в комплекте с таймером и датчиком температуры. Использования электронного термостата снижается потребление электроэнергии.Настенные энергосберегающие электрические конвекторы отопления с электронным терморегулятором, рекомендуется использовать в качестве основного источника обогрева. Блок управления имеет несколько степеней защиты, обеспечивающих безопасность эксплуатации.
Программируемый термостат – блок управления, устанавливаемый в обогревателях премиум класса. Обычно такие модификации снабжены дистанционным управлением и даже могут подключаться к системе GSM оповещения. Предусмотрено программирование режимов работы. Установлено от 2-4 уже готовых программ, а также существует возможность установить индивидуальный режим отопления. Включается обогреватель пультом управления.
Дополнительные функции. Климатическое оборудование известных производителей зачастую имеет встроенные модули, влияющие на качество эксплуатации. Популярностью пользуются модели с увлажнителем воздуха. Обогреватели премиум класса автоматически отслеживают и поддерживают необходимую влажность в помещении.

Сушит ли воздух электроконвектор

При условии использования вентилятора наблюдается небольшое снижение влаги. Особенно заметно это, если нагреватели эксплуатируются в постоянном режиме. По сравнению с тепловыми пушками, конвектор, вообще не сушит воздух.

В качестве дополнительной меры для поддержания здорового микроклимата имеет смысл поставить увлажнитель воздуха в комплекте с ионизатором, либо приобрести модификацию обогревателя с встроенным устройством подобного типа. Система управления сама в автоматическом режиме будет отслеживать уровень влажности, и поддерживать его на должном уровне.

Что лучше, электроконвектор или тепловентилятор

В отличие от тепловентилятора, конвекторы работают в более безопасном режиме. Благодаря этому можно даже вешать электроконвекторы на деревянную стену. Температура поверхности корпуса редко превышает 60°С.

Конечно, следует соблюдать правила установки электрических конвекторов в деревянном доме:

Электрический провод укладывается поверх деревянных поверхностей в специальной огнеупорной гофре.
Под обогреватель, установленный на стене, подкладывается теплоизоляция с фольгированным покрытием.
Напольные электрические конвекторы отопления для деревянной дачи устанавливаются таким образом, чтобы до ближайшей стены было не менее 0,5 м. Подкладывать под обогреватель негорючий материал нет необходимости.

Напечатать

Выбираем конвектор – на что обратить внимание?

При покупке электрического нагревателя необходимо тщательно изучить все тонкости размещения прибора, его особенности, а также другие факторы, которые влияют на выбор той или иной модели.

Месторасположение прибора

Поток воздуха

Перед тем как отправиться за электрическим конвектором, следует определиться с тем, где он будет располагаться. Такие приборы можно монтировать непосредственно на стены, используя для этого специальные крепления, которые идут в комплекте. Если же владелец желает перемещать прибор по дому, то следует уточнить – имеются ли в наборе специальные колесики, чтобы после покупки не метаться в поисках подходящих деталей. Выбор места расположения прибора отопления зависит от личных предпочтений владельца, климатических особенностей региона и особенностей интерьера.

При покупке необходимо также обратить внимание на габариты конвектора, так как такие устройства могут обладать разной шириной и длиной, а также разной формой исполнения. Самыми компактными являются миниатюрные плинтусные модели, которые имеют высоту чуть более 15 сантиметров

Мощность конвектора

Многие покупатели задаются вполне резонным вопросом, какой мощностью должны обладать электрические конвекторы? Подбор агрегата, вернее, его КПД, можно рассчитать довольно просто, воспользовавшись формулой – 1 кВт на 10 квадратных метров площади помещения, но только при условии, что высота потолка не больше, чем 2,7 метра. В случае, когда эта цифра больше, то на каждые дополнительные десять сантиметров высоты вам понадобится дополнительно 10% мощности отопительного устройства.

Панель управления

Кроме этого, если конвектор является основным источником обогрева, то следует учесть некоторые важные моменты:

Для эффективного обогрева помещения потребуется столько приборов, сколько в нем окон.
Угловые и проходные комнаты, а также помещения, которые расположены над подвалом или с солидной площадью остекления в любом случае требуют прибора с достаточным запасом мощности.
Для качественного обогрева помещения и выбора нужной мощности прибора необходимо воспользоваться советом специалиста.

Разновидности терморегуляторов

За поддержание в комнате нужной температуры в электрическом конвекторе отвечает такое устройство, как термостат, который может иметь электронное или механическое управление. Последний вариант термостата, с ручным управлением, удешевляет стоимость прибора, но вместе с тем при эксплуатации доставляет некоторые неудобства, в частности – значительное потребление электроэнергии, нестабильное поддержание температурного режима, сопровождение работы конвектора характерными щелчками.

Электронный термостат на фоне механического существенно выигрывает, так как он:

Ручка терморегулятора

Полностью бесшумен при эксплуатации конвектора.
Выдерживает то температурное значение, которое было задано, с минимальной погрешностью.
В пределах своих возможностей снижает количество потребляемой электроэнергии.
Предоставляет возможность осуществлять «климат-контроль» в дистанционном режиме.

Конечно же, конвекторы с таким термостатом несколько выше по стоимости, но они однозначного того стоят. Поэтому от электронного конвектора не стоит отказываться.

Напряжение сети

Покупая электрический прибор, необходимо уточнить вопрос, каким должно быть напряжение в электросети, от которого будет работать агрегат. Данный параметр указывается в техническом паспорте. Конечно же, большая часть конвекторов адаптирована к отечественным условиям и питается от напряжения в 220 В, но на рынке электроприборов имеются также и такие устройства, для нормального функционирования которых необходимо рабочее напряжение в 120 В.

Как выбрать идеальный конвектор?

Если учесть все параметры электрического конвектора, то можно сделать следующие выводы:

В лучшем варианте устройство должно обладать трубчатым или монолитным нагревателем.
Желательно, чтобы конвектор был оснащен электронным термостатом, датчиком «деактивации», защитой от перегрева и замерзания.
В комплекте к прибору должны прилагаться элементы для напольного и настенного варианта установки.
Полезными могут стать такие опции, как пульт дистанционного управления, удобный дисплей и инструкция на русском языке о том, как правильно пользоваться изделием.

Проверяем блок управления

Типичный блок управления содержит в себе:

выключатели

терморегулятор (колесико, которым вы выставляете температуру)

термостат

Терморегулятор работает на биметалической пластинке. При нагреве она разгибается и размыкает свои контакты.

Работоспособность терморегулятора опять же проверяется мультиметром.

Щупами касаетесь входных-выходных контактов, крутите “регулятор” и на прозвонке смотрите, будет ли пищать измерительный прибор. При прокрутке колесика должно раздаваться характерное клацанье.

Если терморегулятор постоянно замкнут или разомкнут, независимо от того куда вы крутите регулировку, значит элемент неисправен.

По сути, это тот же самый терморегулятор на биметалле, что и на стиче, только немного другой конструкции. Соответственно, все что было сказано ранее про зачистку контактов касается и его.

Поэтому такую деталь при дефектах нужно менять на другую аналогичную, а не пытаться что-либо отремонтировать самостоятельно.

Сравнение электрических настенных конвекторов с терморегулятором и масляных обогревателей

Масляный обогреватель долгое время оставался самым популярным типом для отопления дома. Давайте разберемся, стоит ли переходить на конвекторные устройства и почему.

Параметр	Масляный обогреватель	Конвектор
Экономность	Малоэкономичен.	Большие затраты электричества, но в сравнении с масляным экономичнее на 25%.
Быстрота нагрева	Зависит от модели. Долго в случае обычной модели, быстро – если модель оснащена вентилятором.	Быстрый прогрев, хорошо подходит для помещений небольшой площади.
Удобство в эксплуатации	Среднее.	Удобно использовать как напольные, так и настенные конвекторы.
Безопасность	Низкий уровень безопасности, нарушение правил эксплуатации может привести ко взрыву. При использовании модели, не оснащенной защитным кожухом, легко обжечься.	Поверхность устройства не раскаляется до высоких температур, поэтому конвектор можно безопасно оставить без присмотра.
Долговечность	Средняя.	Высокая, составляет 10-30 лет.
Экологичность	Не влияет на уровень влажности в помещении.	Конвекция приводит к подъему мелкой пыли.

Таким образом, обладая сходными мелкими недостатками, конвекторы существенно превосходят масляные обогреватели в вопросах безопасности, экономичности, удобства и срока службы. Поэтому в стремлении выбрать подходящий обогреватель сегодня все чаще отдают предпочтение более лучшему конвекторному обогревателю для дома.

Разновидности конвекторов по способу установки

Настенные приборы обладают большей мощностью по сравнению с другими приборами. Они не занимают площади пола, поэтому удобны в эксплуатации. К недостаткам такого варианта размещения можно отнести то, что тёплый воздух не опускается вниз, а стремится к потолку, и пол остаётся холодным.

Напольные типы приборов хоть и выпускаются меньшей мощности, но из-за своего расположения у самой поверхности пола, нагревают помещение гораздо быстрее. Удобным является возможность перемещения в разные точки, чего нельзя сделать со стационарно закреплённым стеновым электрическим конвектором.

Устройство маленьких по размеру приборов электрического отопления в нишах пола существенно экономит пространство в маленьких помещениях. В последние годы такое размещение очень популярно, хотя и требует предварительных работ.

Положительные отзывы завоевали плинтусные типы конвекторов. которые дают ощущение комфорта для ног. Их мощность невелика, но для усиления поступления тёплого воздуха некоторые пользователи покупают два и более прибора, что приравнивается к потреблению энергии большого устройства.

Разные виды терморегуляторов

Регулятор температуры настраивается так, что при отсутствии жильцов в доме нагревание помещения происходит в щадящем режиме и не требует лишнего расхода электрической энергии. По времени можно установить режим, когда включение происходит автоматически с возвращением домочадцев.

Регуляторы температурного режима бывают механическими и электронными. Первый тип значительно уменьшает цену прибора, но является не очень удобным с точки зрения комфорта. Он не может в полной мере отследить режим температуры, иногда допускает хоть и минимальный, но дополнительный перерасход электричества.

Кроме того, переключение сопровождается негромкими звуками, которые в ночное время могут доставить неприятности спящему человеку.

Масляный радиатор

Один из наиболее популярных бытовых обогревателей. Они имеют мощность от 1,0 до 2,5 кВт и используются в квартирах, офисах, на дачах.

Принцип работы	Внутри герметичного металлического корпуса, наполненного минеральным маслом, находится электрическая спираль. Нагреваясь, она передает свое тепло маслу, а оно в свою очередь — металлическому корпусу, а затем воздуху. Его внешняя поверхность состоит из нескольких секций (ребер) — чем больше их количество, тем обширнее теплоотдача, при равных мощностях. Обогреватель поддерживает в комнате заданную температуру и в случае перегрева автоматически выключается. Как только температура начинает падать — включается.
Достоинства	Невысокая температура нагрева корпуса (около 60 о С), благодаря чему не «сжигается» кислород пожаробезопасен, бесшумен благодаря термостату и таймеру некоторые модели не требуют отключения, высокая мобильность (наличие колёсиков позволяет легко перемещать их из комнаты в комнату)
Недостатки	Сравнительно долгий прогрев помещения (однако и дольше сохраняют тепло), температура поверхности радиатора не позволяет свободно дотронуться до него (что крайне опасно при наличии в помещении детей), относительно большие габариты
Выводы	Масляные радиаторы идеально подходят для обогрева квартир. Бесшумность, экономичность и безопасность здесь очень важны. Одного обогревателя достаточно для обогрева зала или спальни. Масляные радиаторы снабжены колесиками, и их можно легко переносить из комнаты в комнату. На лето масляный радиатор можно просто вынести в сарай или поставить в кладовку.

Классификация по типу монтажа

Конвекторы по способу установки подразделяются на следующие разновидности:

Настенные (потолочные, вертикальные и горизонтальные);
Напольные;
Встраиваемые.

Самыми распространенными конвекторами являются настенные, их называют еще навесными. Имеют привлекательный дизайн, прекрасно вписываются в любой интерьер, практически не занимают жилого пространства помещения.

Напольные или по-другому плинтусные конвекторы, считаются удобным, практичным вариантом. Мобильны, так как в любой момент их можно легко переместить в другое помещение. Небольшая высота конвектора, в сочетании с вытянутой формой способствует равномерному и быстрому нагреву комнаты.

К неудобствам в использовании такого конвектора, можно отнести наличие шнура электропитания, за который можно случайно зацепиться

Особенно стоит его с осторожностью использовать, если в доме есть маленькие дети

Встраиваемые конвекторные обогреватели являются идеальным вариантом для больших квартир, домов. В отличие от настенных, они способны обогревать довольно приличную площадь.

Их монтируют в пол в любом районе комнаты, еще в процессе постройки здания. Для этого в полу специально подготавливают каналы для трубопровода и ниши для конвекторов.

После обустройства, внешний вид будет напоминать красивую решетку в полу, с которой поднимается теплый воздух. Для ускоренного прогревания большого помещения применяют устройство, имеющее вентилятор, способствующий усиленной циркуляции воздуха.

Различаются и по типу конвекции:

Конвекторы с принудительной конвекцией, которые имеют встроенный вентилятор, благодаря чему происходит более быстрый прогрев воздуха. Минус – шумная работа прибора;
Конвекторы с естественной конвекцией.

Что необходимо помнить

Использование в быту любого электрического прибора предполагает строгое соблюдение правил безопасности. И электрический конвектор – не исключение. Есть несколько предостережений, которые непременно следует учитывать, как показывают отзывы и рекомендации:

прибор ни в коем случае нельзя накрывать. Некоторые хозяйки могут использовать электрический конвектор в качестве сушки для белья. Но делать это категорически запрещено.
нельзя устанавливать конвектор в непосредственной близости от электрической розетки. Расстояние должно быть минимум 0,8 м.
в комнатах с повышенной влажностью можно использовать только конвекторы, имеющие соответствующую защиту от влаги. Все они маркированы отметкой «IP 24».

Старайтесь приобретать только качественные приборы известных производителей. Устройства, имеющие слишком низкую цену, могут оказаться некачественными – и о такой покупке вы в скором времени пожалеете.

Как отремонтировать электрический конвектор?

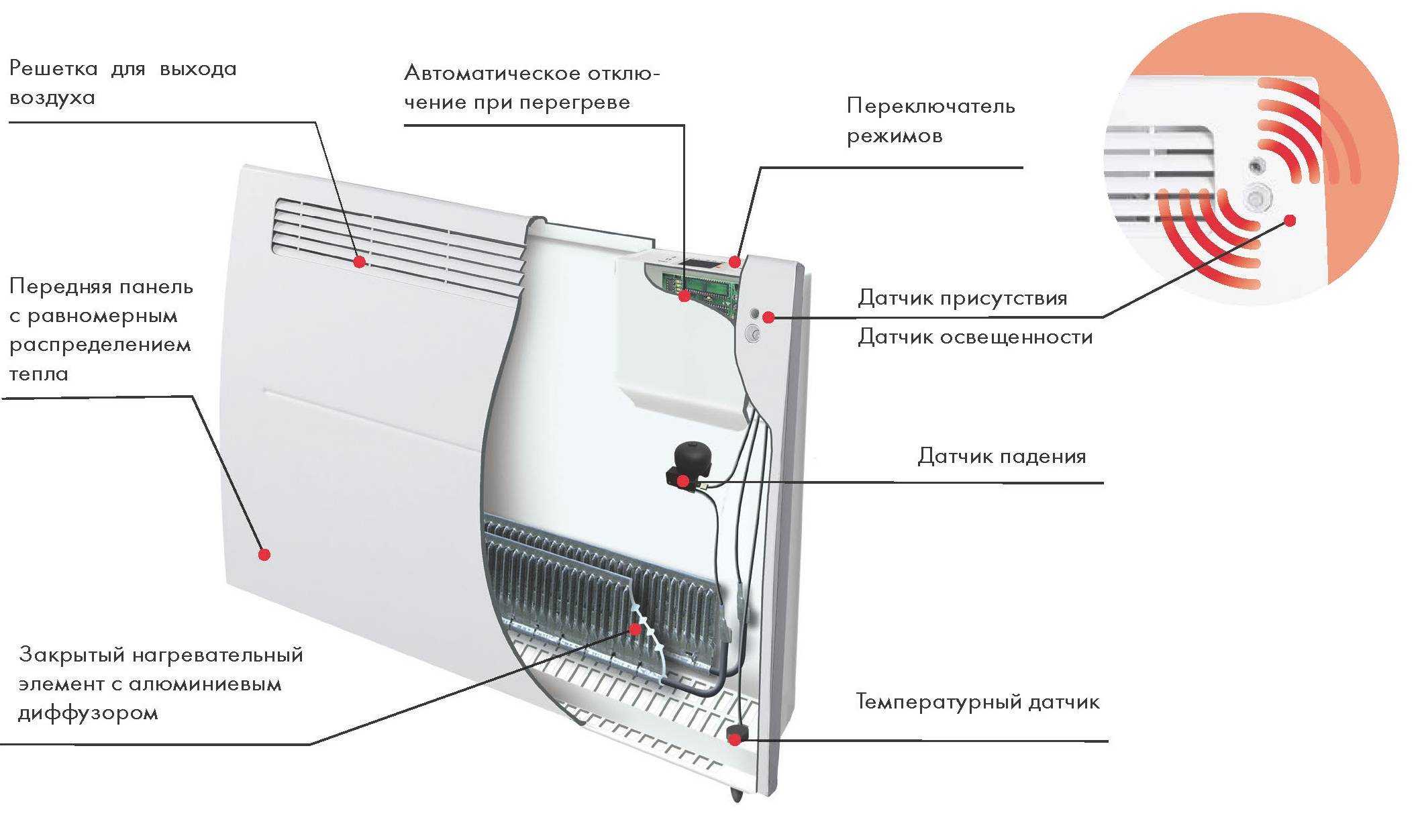

Устройство электрообогревателя

Итак, для начала рассмотрим конструкцию электрического конветкора, чтобы вы понимали, что придется проверить и отремонтировать. Обогреватель состоит из шнура с вилкой, подключаемой в розетку, кнопки включения/выключения, терморегулятора и нагревательного элемента (ТЭНа). Помимо этого в схеме может быть расположен термопредохранитель, защищающий при перегреве, а также датчик наклона, который отключит питание и спасет от пожара при опрокидывании мобильного конветкора. Также в некоторых моделях может быть установлен специальный датчик защиты от проникновения посторонних предметов внутрь корпуса.

С конструкцией разобрались, теперь переходим к основам ремонта электрообогревателя своими руками.

Как отремонтировать поломку?

Итак, чтобы вам было понятнее, как нужно действовать, предоставим инструкцию пошагово:

Отключите конвектор из розетки.
Откройте доступ к регулятору температуры и выключателю.
В том случае если конвектор не работает вообще, т.е. даже не светятся индикаторы при включении, тогда проверьте, подходит напряжение к клеммам через шнур. Для этого используйте мультиметр. Если напряжения нет, проверьте его в розетке, а также целостность самого кабеля. О том, как проверить напряжение в розетке мы рассказывали в соответствующей статье. Если в розетке есть 220, а на жилах шнура нет, замените шнур либо найдите место повреждения и восстановите его.
Если же питание подходит, но электрический конвектор не включается, следующим этапом ремонта будет проверка кнопки. В 70% случаев неисправность кроется именно в ней (подгорают контакты). Для проверки сначала отключаем обогреватель от сети, потом мультиметром прозваниваем кнопку. Во включенном положении должно быть короткое замыкание, в выключенном – большое сопротивление, свидетельствующее об обрыве цепи. Если же в вашем случае не так, меняем кнопку либо пробуем зачистить контакты. На видео ниже будет предоставлена технология ремонта кнопки конвектора.
Далее нужно прозвонить терморегулятор тестером. Исправный регулятор температуры должен показывать на табло мультиметра маленькое либо вообще нулевое сопротивление.
Если и терморегулятор в исправности, то нужно идти дальше по цепи и убедиться в том, что все контакты надежно подключены к разъемам.
Дойдя до нагревательного элемента нужно прозвонить и его. Очень часто причиной того, что электрический конвектор не работает, является выход из строя ТЭНа. О том, как прозвонить ТЭН мультиметром, мы рассказывали в соответствующей статье. Вышедший из строя ТЭН ремонту не подлежит, его придется заменить.
Следующим этапом ремонта будет проверка термопредохранителей. Действуйте по аналогии с п.5.
Ну и последнее, почему электроконветкор может включаться, но не греть либо вообще перестать работать — неисправность датчиков, в том числе и защита от опрокидывания. Их по аналогии нужно проверить и в противном случае заменить.
Если в схеме присутствует электроника (например, электронный термостат, как на фото ниже), вряд ли без соответствующий навыков вы сможете самостоятельно отремонтировать электрообогреватель. В этом случае рекомендуем обратиться за помощью мастера.

Напоследок рекомендуем просмотреть полезные видео по теме:

Что делать, если не работает кнопка

Основные поломки электроконвекторов

Что делать, если не работает кнопка

Основные поломки электроконвекторов

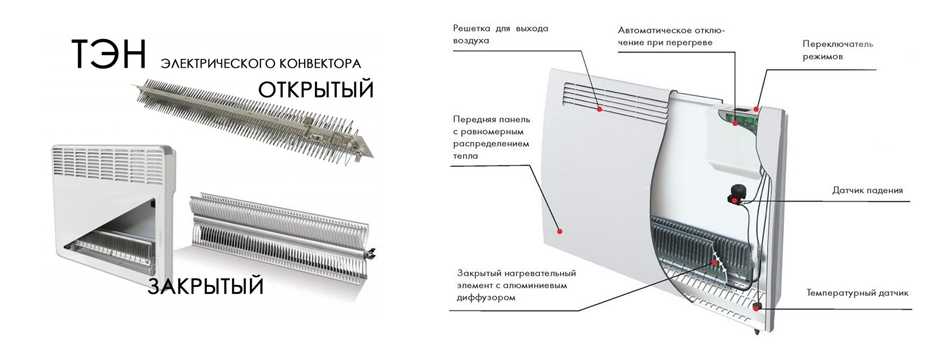

Нагревательный элемент

Конвекторы электрического типа комплектуются различными нагревательными элементами. Самое недорогое решение – стальные изделия, встречающиеся в самых дешевых приборах. Высокая температура накала спирали (до +160 градусов) позволяет помещению быстро прогреваться. Однако спирали этого типа имеют низкую степень безопасности: такие явления, как скапливание пыли или случайно попавшая вода могут спровоцировать возгорание устройства. Популярность спиральных конвекторов объясняется, прежде всего, их дешевизной. Отдельные производители дополнительно оснащают корпус приборов специальными вентиляторами, что в комбинации с высокотемпературной спиралью увеличивает интенсивность обогрева.

Более дорогие модели комплектуются безопасными низкотемпературными спиралями, нагревающимися лишь до +100 градусов. Элементы данного типа имеют вид рассеивающих радиаторов из алюминия с вмонтированной стальной трубой. Специальная нагревающая нить находится внутри этой трубки. Благодаря алюминиевому корпусу эффективность обогрева заметно увеличивается. В отдельных моделях вместо одной используется две трубки, что позволяет осуществлять регулировку работы нагревательного блока.

Разная степень расширения, которую демонстрируют алюминий и сталь, провоцирует постепенное уменьшение надежности соединения нагревательной трубки и корпуса. В итоге это может привести к полному разрушению связи между ними. Вследствие этого возникает опасность локального перегревания трубки и поломки нагревательного элемента. Производителями конвекционного оборудования ведется постоянный поиск решения этой проблемы.

Особой уникальности отличаются нагревательные приборы RX-Silence, разработанные и запатентованные фирмой NOIROT (Франция). Инновационность конструкции этих конвекторных котлов заключается в полной герметичности силуминового корпуса, где для уплотнения нихромовой нити нагрева используется порошковая засыпка магнезии. Коэффициент расширения используемых материалов имеет весьма схожие значения, что дает возможность заметно уменьшить расход электроэнергии и увеличить продолжительность эксплуатации конвектора до 15-17 лет.

Какой мощности покупать прибор?

При подборе мощности прибора можно использовать следующую формулу: на каждые 10 кв. м. площади помещения должен приходиться 1 кВт мощности электрического конвектора при условии, что в помещении высота стен не превышает 2,7 м. При большей высоте комнаты на каждые дополнительные 10 см следует добавлять дополнительные 10% мощности.

Кроме этого, во внимание необходимо принимать и другие моменты:

чтобы при помощи электрических конвекторов обеспечить хороший микроклимат в помещении, необходимо устанавливать в комнату число конвекторов, равное количеству окон в нем;
если необходим прибор для угловой комнаты, помещения с большой площадью остекления или комнаты, расположенной над холодным подвалом, то в этом случае выбирать стоит хороший конвектор большой мощности.

Учитывая эти моменты, вы сможете выбрать хороший электрический конвектор. Находясь в магазине, можно обратиться за помощью к консультантам, которые облегчат вам задачу выбора прибора обогрева.

Особенности монтажа

Установка конвекционного отопления требует соблюдения некоторых особенностей.

Выполнение предварительной разметки в месте монтажа.
При установке медно-алюминиевых секций в водяных конвекторах следует использовать только медные соединители.
Водяные конвекторы обязательно подключаются к основной системе отопления. Такая коммутация может быть нижней и боковой.
При креплении электрического конвектора на стену под окном нужно соблюдать расстояние от пола до нижнего края оборудования в 20 см.
При подключении газовых обогревателей парапетного и дымоходного типа необходимо к стене монтировать защитный экран из базальтового одеяла.

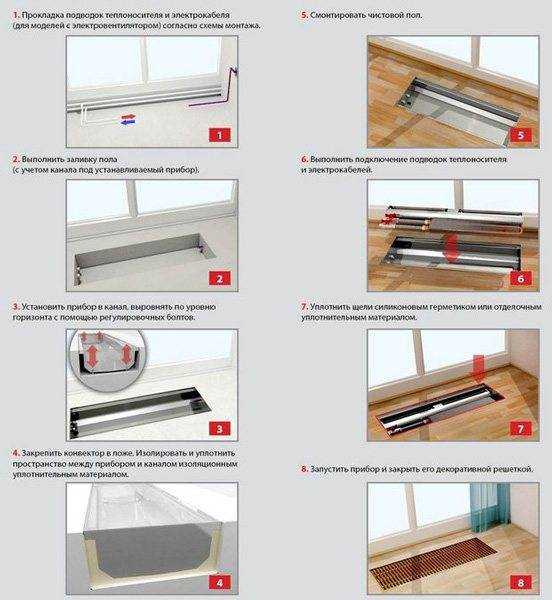

Монтаж внутрипольного водяного конвектора Учитывая все рекомендации по выбору и монтажу конструкции для отопления жилого помещения, можно добиться максимального эффекта в создании комфортного микроклимата. При этом удается наладить постоянную и временную работу такого оборудования.

Классификация конвекторов

Как и любой другой отопительный прибор, типы конвекторов отопления классифицируются с учетом различных их характеристик. В частности, есть несколько основных классификаций данного прибора:

по типу монтажа конверторы бывают – напольные конверторы отопления, настенные (горизонтальные и вертикальные конвекторы отопления, потолочные конвекторы отопления), встраиваемые;
по принципу нагрева – водяные, газовые, электрические (и отдельно инфракрасные конвекторы отопления);
по принципу циркуляции восходу – с естественной и принудительной циркуляцией.

Рассмотрим более детально каждый из типов.
