Что такое тэн для водонагревателя, для чего нужно следить за его состоянием

Проверка работоспособности и замена

Специалисты утверждают, что срок службы нагревательного элемента бойлера составляет четыре года. Главной причиной выхода его из строя указывают на жесткую воду. Поэтому для увеличения срока службы водонагревателя, ему необходимо ежегодно проводить специальную профилактику в виде очистки тэна и анода от осевшей грязи и накипи.

Первым признаком выхода тэна из строя будет срабатывание электрозащиты и отсутствие нагрева. Проверить его работоспособность можно двумя способами.

1. С помощью обычной контрольной лампочки. Для этого нужно собрать последовательно тэн и лампочку в единую электрическую цепь и подключить к сети. Если лампочка будет гореть, значит, нагревательный элемент в норме.
2. С помощью специального мультимера или тестера, для измерения сопротивление нагревательного элемента. Нулевой показатель сопротивления будет говорить о том, что тэн нуждается в замене.

На замену необходимо подбирать элементы, соответствующие емкости бойлера.

Этапы работ при замене

Рассмотрим проведение работы по замене сухого тэна, который состоит из таких основных этапов.

1. Изначально отключается подача электропитания и воды, с бойлера сливается оставшаяся жидкость.
2. Затем проводят отсоединение бойлера от электросети.
3. Потом снимается внешняя крышка бойлера.
4. Для уверенности можно проверить фазометром входные клеммы на отсутствие напряжения.
5. После откручивания гаек, фиксирующих нагревательный элемент, откидываются подводящие провода.
6. В обязательном порядке проверяется состояние контактов нового элемента, они должны быть абсолютно сухими.
7. Далее вместе с нагревательным элементом нужно поменять и защитный магниевый анод.
8. При замене тэна нужно пользоваться качественными уплотнительными резинками, чтобы на них не было вмятин и надрезов.
9. Монтаж нового тэна проводится в обратном порядке демонтажу.
10. После бойлер заполняется водой, из крана горячей воды выпускается избыточный воздух, а после включается водонагреватель в электрическую сеть.

Плюсы и минусы водонагревателей с сухим ТЭНом, модельный ряд

Обычно производители дают небольшую гарантию на свою продукцию (в среднем, около 3 лет). Атлантик же дает семилетнюю гарантию, что впечатляет. И все это благодаря достоинствам данного устройства:

• стеатитовый ТЭН в водонагревателях Атлантик отличается значительной площадью теплоотдачи, поэтому вода нагревается довольно быстро;
• остывает ТЭН очень медленно, соответственно, вода дольше остается горячей, а электроэнергия при этом экономится.
• ТЭН не боится минеральных отложений;
• ТЭН легко заменить, ведь для этого не нужно сливать воду из бака;
• техническое обслуживание водонагревателей осуществляется лишь 1 раз в 2 года;
• длительная гарантия на устройство.

Среди недостатков рассматриваемых водонагревателей можно отметить лишь их цену, но экономность устройств, длительный срок службы, а также отсутствие необходимости частого технического обслуживания делает их более выгодным приобретением по сравнению с обычными бойлерами.

Сухой ТЭН прослужит дольше, чем «мокрый»

Производитель выпустил на рынок несколько серий водонагревателей рассматриваемого типа:

Steatite. В этой серии представлены стильные бойлеры цилиндрической формы, монтируемые вертикально. Объем водяных баков – 50, 80, 100 л.

• Steatite Slim. В данной категории представлены компактные модели, которые идеально подойдут для небольших ванных комнат.
• Steatite Cube. Категория представлена несколькими типами моделей, часть из которых монтируется лишь вертикально, другие же – универсальны.

Совет

Если при выборе подходящей модели бойлера немалую роль для вас играет его экономичность, вам стоит обратить внимание на модели S4CM с горизонтальной установкой, способные нагревать воду в баке на 30% быстрее. Steatite Exclusive VSRS. Бойлеры из этой категории подходят для использования в больших помещениях (часто коммерческих)

Бойлеры из этой категории подходят для использования в больших помещениях (часто коммерческих)

Steatite Exclusive VSRS. Бойлеры из этой категории подходят для использования в больших помещениях (часто коммерческих).

Водонагреватель Атлантик

Combi Steatite ATL MIXTE. Самая новая категория из всех представленных. Это – комбинированный вариант, который используется при установке одноконтурного отопительного котла. Кстати, для монтажа этих бойлеров не требуется разрешение на установку.

Популярные производители

Каждый производитель бойлеров выпускает ТЭНы только для своего оборудования

Следует выбирать ТЭН от проверенного производителя. Это не тот элемент, на котором нужно экономить. К лучшим фирмам относятся:

• Термекс (Thermex). Выпускает бойлеры почти 50 лет. Этот производитель изготавливает ТЭНы из меди и нержавейки. Они надежно защищены, поэтому отличаются продолжительным сроком службы. На рынке Термекс зарекомендовал себя как производитель бойлеров наибольшего объема, поэтому в ассортименте можно встретить мощные электронагреватели.
• Аристон. Нагревательные элементы от итальянского производителя изготовлены из сплава, содержащего медь, и снабжены хромоникелевой трубкой. Фланец выполнен из латуни, благодаря чему увеличивается теплоотдача. Они хорошо защищены от накипи, легко устанавливаются. И при этом стоят относительно недорого. Аристон предлагает водонагревательные ТЭНы с резьбой и терморегулятором от 1,2 до 4,5 кВт.
• Электролюкс. Можно подобрать ТЭН от этого производителя практически для любой модели нагревателя. При этом они гарантированно прослужат долго, поскольку особенно устойчивы к накипи и не требовательны к качеству воды. Водонагреватель с ТЭНом от Электролюкс не требует частого обслуживания. В некоторые устройства этого производителя устанавливают два закрытых нагревательных ТЭНа, поэтому удается увеличить скорость нагрева жидкости.
• Тимберк. Еще один производитель, который предлагает свою продукцию по доступной цене. В ассортименте встречаются ТЭНы, рассчитанные на бойлеры 80 и более литров воды. Они хорошо защищены от коррозии и воздействия других разрушающих факторов.
• Известна также фирма Атлантика (Atlantic). Она выпускает широкий ассортимент качественных и надежных нагревательных элементов для бойлеров, среди них медные водонагревательные ТЭНы, сухие стеатитовые и другие, подходящие для вертикальной и горизонтальной установки.

Каждый производитель выпускает электронагреватели, рассчитанные на установку в бойлеры собственного производства. Однако можно найти и универсальные нагревательные ТЭНы. Они менее популярны ввиду сомнительного качества, но их использование возможно.

Какие выпускаются нагреватели

Различные модели водонагревателей отличаются нагревательными устройствами, поэтому надо знать их особенности, чтобы подобрать для своего бойлера идентичный ТЭН.

Аристон

Знаменитый концерн из солнечной Италии отдает предпочтение нагревателям из нержавеющей стали с хромоникелевым составом, но с медной оболочкой. Фланец делается из латуни — это способствует повышению тепловой мощности не менее 1,5 кВт. ТЭН такого исполнения применяются во всех водонагревателях, как малолитражных видов, так и фолиантах, рассчитанных на не одну сотню литров. Стоимость нового аналогичного элемента находится в пределе 1,5— 2,0 тыс. рублей.

Thermex

Еще одна итальянская компания снабжает свои изделия сразу двумя видами нагревателей, что значительно сокращает время нагревания воды — один с мощностью 1 кВт, а другой 1,5 кВт. Работают они вместе или по отдельности, что позволяет пользователю отрегулировать процесс нагревания по своему усмотрению. Корпус сделан из сплава, на который есть зарегистрированный патент, состав держится в секрете. Большой плюс — вместо них можно ставить ТЭН от других производителей, например, Атлантик или Гарантерм.

Горение

Словенская компания использует нагреватели трубчатого типа, но покрытые защитой из стекловидной глазури или стеклофарфора, аналогичной с эмалью, покрывающей внутреннюю поверхность емкости. Таким образом разработчики успешно борются с появлением накипи и известкового налета, что приводит к частым поломкам этой детали. Вода нагревается до оптимальной температуры в 90C, поэтому при замене и установке нагревателя от другого производителя пользователю надо снизить до 60 градусов, чтобы нагреватель не перегорел.

Ошибки при замене тэна

1

Как уже говорилось в этой статье, такой метод приведет к искривлению фланца и последующей течи. То есть, заново придется снимать бойлер со стены, все раскручивать и собирать повторно.

2

Никакими герметиками при замене тэнов пользоваться нельзя. Герметичность должна создаваться только за счет равномерного прижатия материала прокладки.

3

Какой бы на вид она не казалась целой, в любом случае при каждом вскрытии тэнов, обязательно производите замену уплотняющих элементов.

4

Даже если вы не нашли в своем магазине подходящего анода, никогда не устанавливайте без него тэны во внутрь бака. Мало того, что это уменьшает срок службы элементов обогрева, в итоге все это заканчивается прогоранием корпуса бака бойлера.

Далее появляется течь, без возможности восстановления или ремонта.

Правда, в некоторых дорогих моделях бойлеров стоят титановые аноды с электронным снятием потенциала.

Они как раз таки замены не требуют. Поэтому прежде чем что-либо откручивать, внимательно изучите паспорт изделия.

5

При промывке бака и сливе воды будьте очень внимательны, можно случайно залить водой электронную плату управления с табло, которая находится сбоку корпуса. В этом случае бойлер просто не запустится после включения.

Вы долго будете искать причину, прозванивая все клеммы, а она будет лежать буквально на поверхности. Замочить эту плату можно даже в перевернутом состоянии бойлера.

Посмотрите внимательно на отверстие, куда уходит одинокий проводок управления.

Вода может элементарно стечь по нему напрямую к электронике. Так вот, это отверстие изначально, еще до вытаскивания тэнов, лучше всего закрыть, запихав туда любой уплотнитель.

https://youtube.com/watch?v=_77LiS7L90A

Пошаговая инструкция по замене ТЭНа

Последовательность разборки может отличаться в зависимости от типа крепления ТЭНа внутри бака. На бойлерах «Аристон» применяется 3 типа фиксации элемента: на гайку, на планку или на фланец с винтами или шпильками по кругу. Прежде чем приступать к разборке, необходимо выполнить следующие действия:

1. Отключить прибор от электросети.
2. Повернуть вентиль запорного крана, прекращая подачу воды в бак. Отсоединить шланги от клапанов. Отвернуть обратный клапан. Удалить воду из бака через шланг или собственную систему слива.
3. Снять защитную крышку с управляющей системы бойлера, которая находится под баком.
4. Проверить наличие тока на контактах терморегулятора. Сфотографировать или зарисовать порядок подключения проводов к клеммам, а затем демонтировать контакты и отложить управляющий блок.

Только после предварительной подготовки откроется защитный корпус с креплениями. Его необходимо демонтировать, чтобы вытащить ТЭН и анод.

Выемка старого прибора

Закреплен нагревательный элемент внутри накопительного резервуара в нижней части. То есть перед тем, как заменить ТЭН в водонагревателе нужно отключить оборудование от электросети и слить всю воду с бака. При этом краны на каналах подачи холодной и горячей воды должны быть перекрыты.

Иногда вода после откручивания «холодного» сливного шланга не течет, что говорит о воздушной пробке. Здесь достаточно ослабить гайку на «горячем» патрубке. Слить жидкость также можно через предохранительный клапан. Он может быть забит, тогда нужно снять сам вентиль.

Следующий шаг – снятие нижней крышки. Здесь может понадобиться откручивание кранов. Но на многих моделях конструкция упрощена, то есть достаточно снять декоративные заглушки. Таким образом, например выполнятся замена ТЭНа в водонагревателе Thermex.

С гайкой крепления 55

В старых моделях бойлера «Аристон» ТЭН, активный электрод и термостат крепятся на гайку размером 55 мм. После демонтажа управляющего блока нужно:

Подставить под бак широкий таз, поскольку вода из емкости могла уйти не полностью.
Зажать гайку ступичным или разводным ключом, осторожно провернуть против часовой стрелки.
Достать нагревательный элемент. Если он извлекается с трудом из-за толстого слоя накипи, аккуратно сбить с него часть отложений тонким, но неострым инструментом.
Осмотреть поверхность ТЭН и магниевый анод

При полном разрушении на месте «жертвенного» элемента остается только стержень с резьбой.
Выкрутить крепление нагревателя. Проверить работоспособность нити с помощью омметра или мультиметра. Если сопротивление ниже номинального, купить новую деталь.
Промыть ТЭН и погрузить в кислый раствор на несколько часов. Для приготовления средства можно использовать 50-60 г сухой лимонной кислоты или 100 мл столового уксуса на 2 л горячей воды.

После очистки и замены нужных элементов нужно собрать прибор в обратном порядке.

С планкой крепления

В современных конструкциях вместо крупной гайки используется прижимная планка или фланец. Разборку бака с гайкой можно проводить в перевернутом положении после снятия бойлера, крепления с планкой — демонтировать только снизу.

Гайка, которая закрепляет фланец с анодом и ТЭН, зафиксирована на поперечной планке. Крепежный элемент откручивается с помощью ключа-трещотки или торцового инструмента. После этого снимается планка и извлекается фланец с нагревательной трубкой. Чтобы ускорить процесс, его нужно немного раскачать и повернуть.

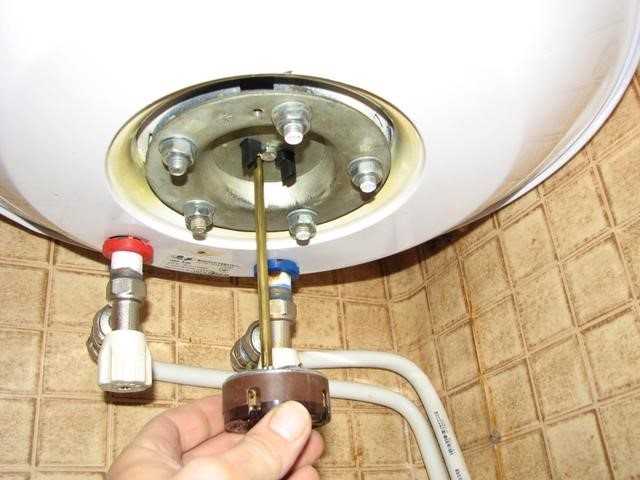

С фланцем и креплениями по кругу

В новых моделях бойлера фланец ТЭН может быть зафиксирован в 4-6 точках по кругу. В зависимости от конфигурации прибора крепежные гайки могут быть накручены на болты или шпильки.

Как и в случае с планкой, для демонтажа фланца подойдет торцовый или трещоточный ключ. Раскрутив гайки, нужно аккуратно потянуть на себя плоскую деталь с закрепленными на ней анодом и нагревателем.

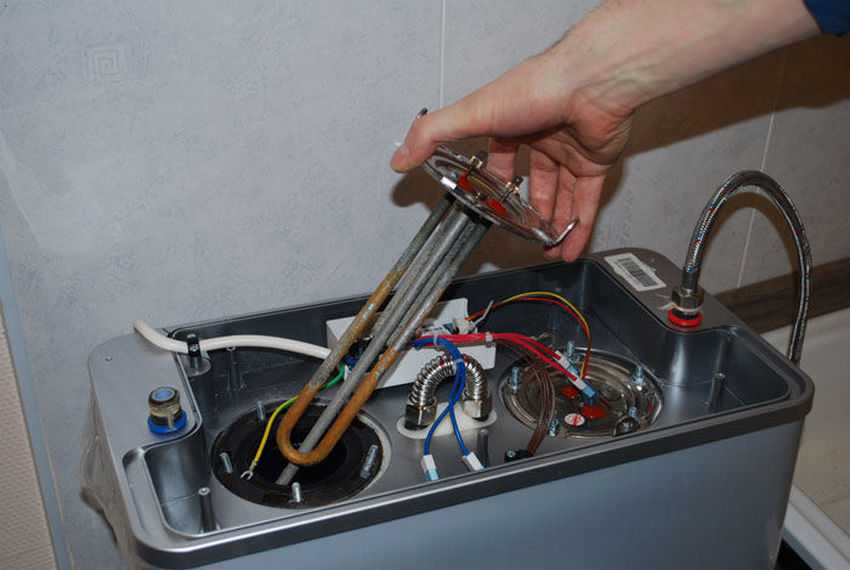

В некоторых моделях установлено сразу 2 ТЭН. Чтобы понять, какой из них вышел из строя, придется достать оба элемента и проверить их мультиметром. Процесс разборки бака с несколькими нагревателями не отличается от того, что описан выше.

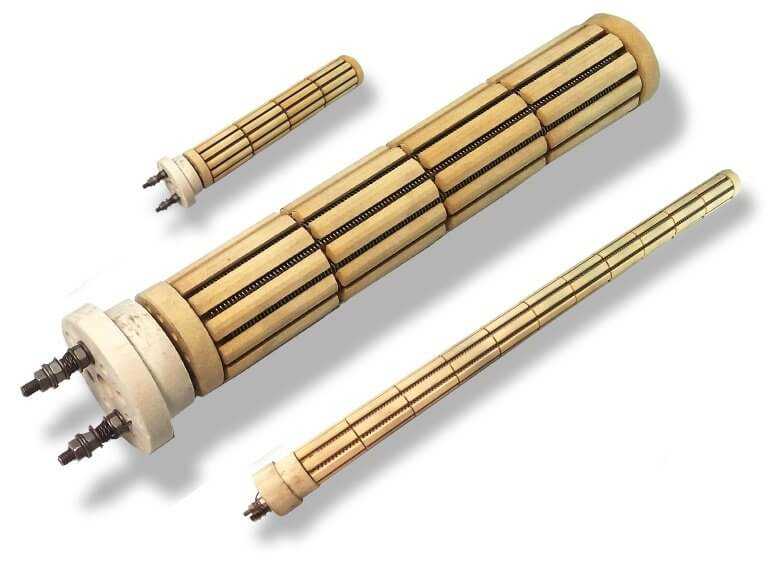

«Сухой» ТЭН

Сухой ТЭН имеет дополнительную защитную колбу, что защищает трубку от коррозии. Крепеж на планке или фланце располагается так же, как при открытом типе нагревателя. В большинстве случаев причиной поломки сухого ТЭН становится накипь, которая откладывается на колбе.

Преимущества применения бойлеров

Основным преимуществом данной конструкции является то, что при использовании сухого ТЭНа отсутствует контакт электрической части с водой, а, следовательно, и опасность поражения электротоком пользователей.

При выходе их из строя они не функционируют, а электрические части не касаются трубки, поэтому не создают ситуацию попадания пользователя под действие электрическим током.

Имеется достаточно много и иных очевидных преимуществ водонагревателей с сухим ТЭНом, которые сложно переоценить: отсутствие процесса накипеобразования на поверхности нагревательного элемента, скоростной нагрев и экономия электричества, а также простое обслуживание и длительный срок эксплуатации.

Все вышеперечисленное в общей сложности создает привлекательность и популярность такой модификации водонагревателей на рынке.

Отсутствие накипи

Накипь на поверхностях нагрева традиционных ТЭНов возникает в связи с тем, что водопроводная вода в своем составе имеет соли жесткости натрия и кальция, которых тем больше, чем выше исходная жесткость природной воды.

При соприкосновении с поверхностью ТЭНа вода имеет пограничную высокую температуру, в этом слое начинает протекать интенсивный процесс накипеобразования. Накипь является плохим проводником тепла, в связи, с чем стенки ТЭНа начинают перегреваться, с последующим разрывом.

Бойлеры с сухим элементом защищены от таких сбоев, поскольку их греющий элемент заключен в стеатитовой колбе, исключающей прямой контакт с водой.

Долгий срок службы сухого нагревателя

Вследствие использования новейшей технологии в водонагревателях с сухими нагревательными элементами, их срок эксплуатации увеличен дополнительно на 5 лет непрерывной работы, поэтому модификации с сухими ТЭНами работают, как правило, не менее 10 лет. Это качество позволяет сэкономить владельцам на ремонте и замене нагревающих элементах.

Кроме того большинство сухих ТЭНов имеют схожую конструкционную структуру и габариты. Это даёт возможность применять один типоразмер ТЭНов для разных модификаций емкостей.

Нет воздушных пробок

Воздушная пробка под тепловизором

В традиционных конструкциях бойлеров с открытыми ТЭНами, образование воздушных пробок способно вывести их из строя, из-за нарушений условий охлаждения стенок конструкции нагреваемой водой. Бойлер с сухим ТЭНом имеет 100% защиту от таких видов аварии.

Кроме того такие модификации водонагревателей обладают одной важной особенностью. В том случае если ТЭН все же выйдет из строя, при его замене пользователю не придется сливать всю воду из рабочей емкости

Необходимо лишь открутить предохранительный фланец, извлечь ТЭН и заменить его на новый комплект

Необходимо лишь открутить предохранительный фланец, извлечь ТЭН и заменить его на новый комплект.

Высокая производительность

Специалистами доказано, что традиционные электрические бойлера намного длительнее нагревают воду за один цикл. Помимо этого, удельный расход электроэнергии на нагрев 1 литра воды в «мокрых» модификациях намного выше, чем с сухими ТЭНами.

Для повышения эффективности водонагревателя стеатитовую керамическую колбу, где установлены элементы, заполняют маслом. В этом случае тепловая проводимость будет выше, чем обычных у воздушных модификаций, что дополнительно увеличит скорость нагрева, при существенном снижении удельных показателей на нагрев воды, таким образом экономя общий расход электроэнергии.

Простота обслуживания и ремонта

Дополнительным преимуществом сухого ТЭНа в электробойлере является простота его обслуживания. Конструкция устройства позволяет выполнять техобслуживание в два раза реже, чем для классического бойлера.

Несмотря на то, что современные бойлера выпускаются по новейшим технологиям и с высокими гарантийными сроками, полностью отказаться от технического обслуживания, не может позволить себе ни один производитель. Задачей пользователя по увеличению межремонтного периода является проведение своевременного техобслуживания бойлера в сроки установленные заводом.

Наличие защиты от сухого старта

Старые традиционные конструкции бойлеров зачастую выходят из строя, когда они включаются в работу при отсутствии в баке воды. Водонагреватели с сухим элементами не опасаются сухого старта. Эта защита гарантируется установкой специального термоблока, которая не позволяет нагревательному элементу перегреваться в условиях отсутствия охлаждающей среды. Подача электроэнергии в устройство будет прекращено, поэтому важные функциональные элементы бойлера не будут выведены из строя.

Устройство и виды

Для того чтобы сделать правильный выбор при покупке электрооборудования, необходимо изучить характеристики всех имеющихся разновидностей. ТЭНы бывают закрытыми либо открытыми.

Мокрые или открытые элементы работают при непосредственном контакте с жидкостью в баке. Конфигурация элемента имеет классический вид, подобная деталь присутствует в любом электрическом чайнике. Если деталь этой группы выйдет из строя, ее замена не потребует проведения сложных работ. Открытый нагревательный элемент содержит внутри своей трубки магниевый оксид и кварцевый песок. Эти компоненты относятся к виду теплопроводных веществ. В качестве основы ТЭНов выступает нихромовая проволока.

Производители выпускают различные водонагреватели с ТЭНами открытого типа. Исходя из отличительных особенностей изделий, продукцию можно классифицировать.

По способу крепления элементы могут быть гаечными либо фланцевыми. Последняя разновидность подразделяется на литые и штампованные изделия.

Гаечный

Штампованный фланец

Литой фланец

• Важный момент – наличие анодного гнезда. Устройства с гайкой могут не иметь анодного крепления или же изготавливаться с дополнительным крепежом на фланце.
• Форма ТЭНов может быть стандартной прямой или же изогнутой в различных направлениях.

Прямые

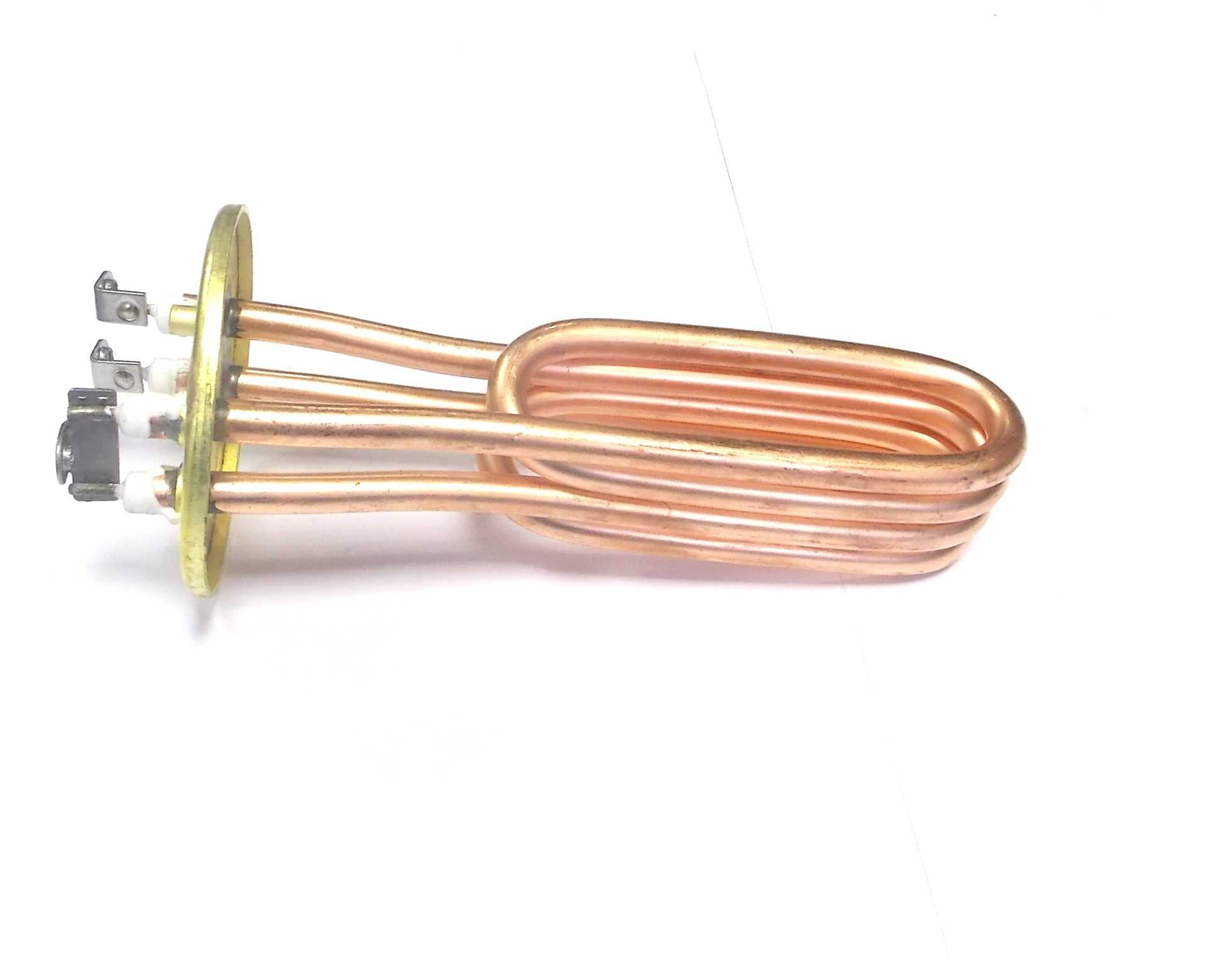

Изогнутые

По типу сырья для трубки элементы могут быть изготовленными из меди или стали.

Из стали

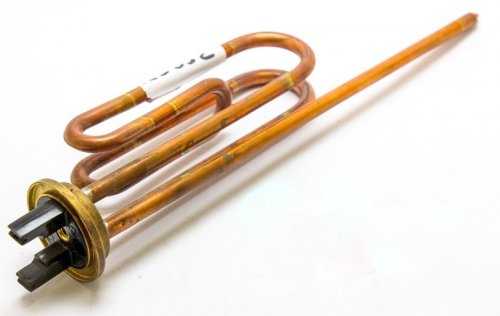

Из меди

Элементам открытого типа присущи следующие положительные характеристики:

• главным преимуществом мокрых ТЭНов является высокая скорость нагрева воды;
• продукция с таким типом нагревательного элемента имеет невысокую стоимость;
• качественная продукция дополнительно покрывается стекловидной эмалью, что позволяет снизить риск образования коррозии и накипи на основании детали.

К минусам мокрых ТЭНов стоит отнести низкий уровень безопасности изделий, а также значительное снижение теплоотдачи в результате образования накипи на поверхности трубки. Вследствие этого для нагрева жидкости в бойлере будет затрачиваться больше электроэнергии. Кроме того, низкое качество городской воды отрицательно сказывается на сроке службы таких изделий.

Элементы закрытого типа предполагают размещение внутри специальной керамической колбы, которая обеспечивает нагрев воды. Сама деталь не контактирует с жидкостью, за счет чего она получила название «сухой» ТЭН. К колбе предъявляются высокие требования, касающиеся безопасности, поэтому изделие изготавливают из стеатита либо магниевого силиката. В качестве сырья, используемого для изготовления нагревательного элемента, выступает нержавеющая сталь.

Подобная конфигурация предполагает нагревание жидкости путем передачи тепла кожухом.

ТЭНы закрытого типа имеют следующие преимущества:

• приборы отличаются высоким уровнем безопасности при эксплуатации, за счет чего возникновение замыкания не представляется возможным;
• устройства удобны и просты в использовании;
• подобные виды водонагревательной продукции имеют большой срок службы;
• устройства экономичны;
• при возникновении неисправностей изделия могут быть отремонтированы.

К минусам таких нагревателей стоит отнести тот факт, что детали закрытого типа изготавливаются конкретно под каждую модель водонагревателя. По этой причине в случае поломки заменить ТЭН можно только на аналогичную деталь, что иногда вызывает некоторые трудности.

Промывка

После того как тэны извлечены, сам бойлер необходимо промыть чистой водой от всей той ржавчины и грязи, которая скопилась внутри. Поэтому для качественной замены водяной нагреватель все же приходится снимать со стены.

Промываете нутро обыкновенным шлангом из под крана. Воды наливайте совсем немного, так как бойлер объемом 50-80 литров еще придется поднимать вручную для слива всех ошметков. Кто-то добавляет лимонную кислоту при промывке, кто-то нет.

Совет по промывке: лучше всего бак промывать в ванной, установив его вертикально на бельевую доску. Скручиваете лейку с душа смесителя и заводите шланг в отверстие, где был тэн.

Критерии выбора

Выбирая ТЭН для бойлера, необходимо отталкиваться от характеристик ранее установленного элемента.

Разновидности приборов

Материал бака и ТЭНа должен совпадать, поэтому чаще покупают детали из нержавейки

Помимо типа ТЭНа по контакту с жидкостью, нужно учитывать массу других параметров:

Способ крепления – гаечный или фланцевый. Последний бывает литой или штампованный. Фланцевое крепление характерно для ТЭНов открытого типа;
Возможность установки анода – этот элемент предназначен для защиты металлических поверхностей от коррозии и накипи, благодаря чему общий срок службы бойлера увеличивается. Постепенно анод «тает», поэтому периодически нужно устанавливать новый. Если в основании ТЭНа предусмотрено отверстие для анода, то необходим новый нагреватель с таким же отверстием.
Форма зависит от вида накопительной емкости. Нагревательный элемент может быть прямым или гнутым. Выбирают аналогичный ранее установленному ТЭН, учитывая при этом не только форму, но и размер, а также угол изгиба.
Материал изготовления – внешняя поверхность ТЭНа может быть сделана из меди или нержавейки

Важно, чтобы материал бака и ТЭНа совпадал, иначе из-за разности потенциалов срок службы нагревательного элемента и самого бака сократится. Медный нагреватель закрытого типа может быть расположен внутри эмалированной стальной колбы, в таком случае о создании гальванической пары можно не беспокоиться.

Особенности и количество нагреваемой жидкости

ТЭН с магниевым анодом для жесткой воды

Если вода жесткая, необходим ТЭН под анод, который частично избавит от проблемы накипи и позволит продлить срок службы бойлера. Мощность должна соответствовать объему нагреваемой жидкости. Рекомендуется приобретать деталь той же мощности, что и вышедшая из строя. Параметры нагревателя указаны в техническом паспорте устройства.

Условия эксплуатации

Мощность должна соответствовать возможностям электропроводки. Но это уже больше относится к выбору бойлера, а не ТЭНа, поскольку старый элемент заменяют на новый аналогичной мощности. Мощность бойлера в целом также влияет на скорость нагрева заданного объема воды. Если ТЭН маломощный, например на 1000 Вт, а емкость на 80 или даже 100 л, нагреваться до максимальной температуры вода будет очень долго, несколько часов,поэтому включать бойлер нужно заблаговременно. Такая мощность оптимальна для небольших бойлеров, максимум до 50 л.

Если планируется большой расход горячей воды, рекомендуется покупать модель с двумя ТЭНами. Они нагревают воду быстрее. В экономичном режиме будет работать один элемент, а второй подключится благодаря термостату, когда потребуется нагреть новую порцию холодной воды.

Конструктивные особенности бойлера

Устройство нагревательного аппарата схоже с электрическим чайником. Только здесь крышка оснащена предохранительным клапаном для контроля заполненности резервуара. Функциональными составляющими оборудования считаются:

1. Корпус. Это внешняя оболочка изделия, которая имеет изоляцию для исключения теплопотерь. Для этого может быть использован пенополиуретан, базальтовая вата или иные аналоги с минимальным коэффициентом теплопроводности.
2. Бак. Внутренний герметичный резервуар под воду. Объем в зависимости от модели может достигать 15-200 литров. Для изготовления используется нержавейка или сталь покрытая защитным сплавом с высокими показателями устойчивости к коррозии.
3. ТЭН. Нагревательный элемент в открытом или защищенном керамической оболочкой исполнении. Устанавливается внутри бака, напрямую контактирует с жидкостью.
4. Магниевый анод. Изготавливается из стали в виде стержня длиной 14-66 см, имеет внешнюю оболочку из магния толщиной около 10 мм. Элемент электрохимической защиты бака и ТЭНа от коррозионных процессов, появления накипи. Также деталь способствует снижению уровня жесткости воды.
5. Прокладка. Герметизирующий уплотнитель располагается на месте соединения нагревательного элемента с резервуаром.

Для продолжительной исправной работы аппарата требуется периодическая чистка и обновление нагревателя, анода. Эти элементы на фоне остальных составляющих выходят из строя быстрее из-за прямого контакта с водой и принципа действия. Разберемся, как поменять ТЭН в водонагревателе, что необходимо для этого знать.

Также здесь имеются блок управления бойлером и термостат. Датчик нужен для настройки температуры и поддержания воды в нужном тепловом состоянии. Рекомендуемый показатель – +60 градусов по Цельсию. Раз в месяц нужно менять установку для разовой дезинфекции внутренних стенок резервуара.

Типичные поломки и их причины

Признаками неисправности нагревательной системы являются:

• длительное ожидание перед включением ТЭН;
• резкое повышение энергопотребления;
• частое срабатывание УЗО, которое отключает прибор при утечке тока;
• слишком холодная вода (слабый или недостаточный нагрев);
• циклическое включение и выключение ТЭН при стабильной температуре воды (например, сразу после набора полного бака).

Если горячая вода мутная и имеет неприятный запах, это может быть признаком засорения бака. При этом часть примесей откладывается и на нагревательной трубке, поэтому система нуждается в полной разборке и очистке.

Причинами поломки ТЭН могут стать:

1. Замыкание элемента из-за коррозии. Чтобы уменьшить агрессивное воздействие воды на трубку, рядом с ней устанавливают жертвенный электрод — анод с более высоким электрохимическим потенциалом. За счет образования гальванической пары корродирует более активный металл. Когда он разъедается, коррозия начинает действовать на ТЭН.
2. Нарушение теплопередачи из-за слоя накипи. Соли-карбонаты, которые содержатся в жесткой воде, оседают на поверхности ТЭН. Наличие магниевого или цинкового электрода смягчает отложения, но не останавливает процесс образования накипи. Если пренебрегать очисткой, то поверхность элемента покроется достаточно толстым слоем солей, чтобы нарушить передачу тепла от ТЭН к воде.

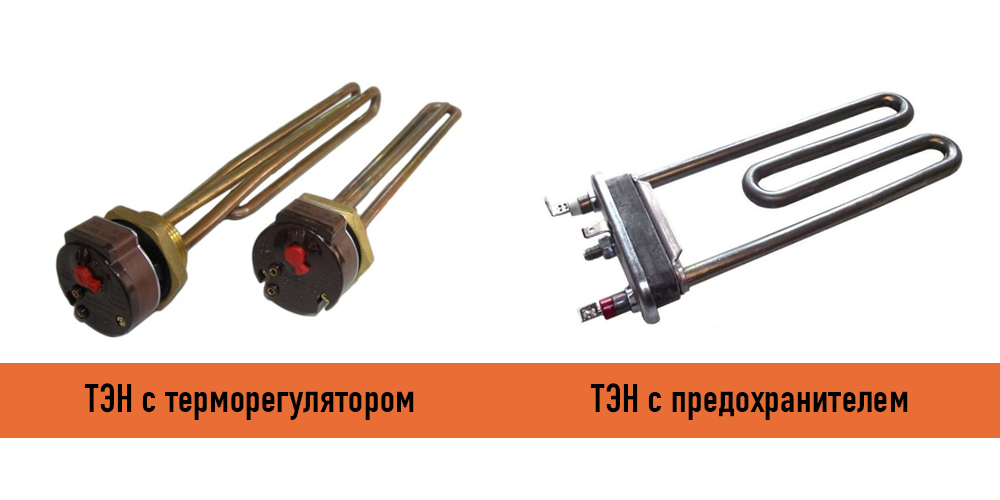

3. Разрыв проводящей нити внутри нагревателя. Поломка главного элемента ТЭН может произойти в результате перегрева, скачка напряжения в сети или заводского дефекта.
