Vrf и vrv системы кондиционирования: принцип работы, конструкция, плюсы и минусы

Конструкция мультизонных систем

Конструктивно мультизональные системы кондиционирования отличаются от привычных потребителю сплит-систем – речь идет о наличии одного внешнего блока и нескольких внутренних (от 2 до 150).
Если говорить о суммарной производительности внутренних блоков, то она на 30% может превышать мощность наружного блока, что позволяет осуществлять перепланировки, подключая к существующей системе дополнительный внутренний модуль, при этом микропроцессор автоматически перенастроит систему.

Диапазон внутренних блоков настолько широк, что мультизональные системы можно использовать не только в частных домах и квартирах премиум-класса, но и в офисных помещениях площадью от 250 кв.м. и в крупных многоэтажных зданиях, т.е. в помещениях промышленного и коммерческого назначения. Добавьте к этому возможность выбрать разные типы, производительность и дизайн внутренних блоков, а также отличные шумовые параметры VRV систем и способность работать даже при очень низких температурах (допустимый температурный предел составляет до -50 градусов по Цельсию − точные показатели зависят от выбранной модели), и станет понятно, почему свой выбор стоит остановить именно на этих системах кондиционирования.

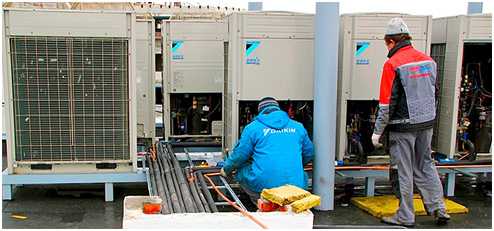

Монтаж и установка VRV систем

Многие мультизональные системы кондиционирования имеют компьютерное управление и снабжены встроенной системой самодиагностики, которая регулярно проверяет правильность настройки системы. Тем самым обеспечивается значительное сокращение периода пуско-наладочных работ.

К монтажу VRV систем следует подходить с особой тщательностью, доверить это непростое дело стоит только квалифицированным специалистам с необходимыми допусками и хорошим уровнем подготовки, подтвержденными сертификатами производителя конкретной мультизональной системы.

Напоминаем, что установку можно осуществлять и на этапе строительства и во время непосредственной эксплуатации здания. Благодаря возможности постепенного наращивания VRV системы, капитальных вложений она требует меньше по сравнению с системами центрального кондиционирования.
Представим основные этапы монтажа и установки модульных мультизональных систем.
1. Изучение проектной документации. От работы, проведенной на этом этапе, зависит ни много ни мало конечный результат, успех всех работ по монтажу системы кондиционирования.

2. Обследование объекта. Следует на месте проверить возможность установки внешних блоков на здании, а также внутренних в намеченных в проекте местах. Выяснив все непосредственно на объекте, можно вовремя внести правки в проект и избежать грубых ошибок в дальнейшем.

3. Монтажные работы с неукоснительным соблюдением технологических регламентов производителя оборудования, а также, конечно, соблюдением техники безопасности.
4. Прокладка дренажной системы и трасс прохождения хладагента. Ошибки, допущенные на этом этапе, приведут к большим затратам на их устранение.
5. Проверка герметичности трассы прохождения хладагента методом опрессовки азотом.

6. Пуско-наладочные работы, которые начинаются с вакуумирования VRV системы. До выполнения этой процедуры строго-настрого запрещается подавать питание на любые внутренние модули и дозаправлять систему. Производить запуск компрессора и заправку хладагента следует после того, как на наружный блок будет подано напряжение, причем он должен находится под ним не менее 6 часов. В противном случае в момент запуска всей системы произойдет гидроудар вследствие того, что хладагент скопился в компрессоре в жидкой фазе, что, в свою очередь, приведет к поломке компрессора. В завершении осуществляется пробный запуск VRV системы.

Особенности мультизональных систем кондиционирования

Работа VRV и VRF комплексов в зимний период

Как известно, кондиционеры не могут работать когда температурные показатели окружающего воздуха ниже заданных производителем. И даже самые современные системы кондиционирования не стали исключением. Но, в связи с тем, что мультизональные vrf системы приобрели огромную популярность и используются в странах, где практически круглый год отметка термометра не переваливает за + 10, была сделана доработка компрессорных модулей, благодаря чему максимально уменьшено влияние низких температур на конденсатор, который является самым «нежным» местом этих климатических систем. Доработка была названа VRV-house.

Изменение коснулось работы контроллера, который теперь дополнительно оснащен температурными датчиками, и полностью исключает падение давления конденсации, которая свойственна таким климатическим комплексам при их функционировании в недопустимом температурном диапазоне.

Преимущества и недостатки этих климатических систем

Одним из главных преимуществ такого климатического комплекса является простота монтажа. Благодаря небольшому весу внутренних блоков и одной общей фреоновой магистрали, устанавливать ее в здании могут всего несколько специалистов, которых по силу содержать даже небольшим сервисным компаниям.
В зависимости от потребностей того или иного помещения, к мощным внешним модулям могут подключаться внутренние, различные по производительности и способу монтажа.
На сегодняшний день различными компаниями выпускаются внутренние модули VRV или VRF системы. Существует огромный выбор различных внутренних блоков, которые можно подобрать исходя их архитектуры или интерьера помещений.
Такие климатические комплексы считаются наиболее экономичными, благодаря возможности индивидуального управления каждым внутренним модулем. Обогрев (охлаждение) будет исключительно в тех помещениях, где это необходимо. Как утверждают производители, она рассчитана на использование более чем 30 лет.

https://youtube.com/watch?v=hMmCSX1prRs

О недостатках этой техники можно сказать единственное: она изрядно стоит. Причем при всей своей экономичности и простоте в установке, стоимость 1 к.кв этого климатического комплекса составляет порядка 250 у.е., а рассчитана она на площадь от 500 до 1500 к.кв. Именно поэтому ее так редко можно встретить даже в больших квартирах. Основными ее потребителями являются производственные помещения, крупные офисные центры, солидные торговые центры и гипермаркеты, гостиничные комплексы. Конечно же, встречаются они и в загородных домах, но это скорее исключение, чем правило.

Особенности работы с системой

Для того, чтобы оборудование работало без сбоев долго, необходимо проводить его регулярное обслуживание.

Это позволит не только избежать поломок, но также продлить время эксплуатации VRV прибора на несколько лет. Если сервисная работа с системой будет проводиться каждые несколько месяцев, тогда вы сэкономите большой объём электрической энергии.

Эти махинации не получится провести, когда у вас нет опыта в таких работах. Для операция потребуется техническое оборудование.

Что из себя представляет техническая работа с кондиционером? В 9 случаях из 10 машина нуждается в каких процедурах:

замена или покупка новых расходников;
проверка работы блоков;
ревизия электрических агрегатов;
проверка работы охладительных и нагревательных систем;
сортировка всех узлов наружного блока;
ревизия работы дренажного устройства.

В том случае, когда в климатических VRV устройствах есть пульт управления, то удастся осуществить поиск всех проблем, возникающих в работе механизма.

Вы сможете проверить, нет ли сбоев в работе отдельных блоков. Это «голова» vrv системы. С ее помощью можно управлять функционированием всех узлов машин.

Для этого покупают техническое ПО, которое сможет легко корректировать работу кондиционера. Этим может заниматься и непосредственно пользователь оборудования.

VRF система кондиционирования

Дословный перевод VRF (Variable Refrigerant Flow) – «переменный поток хладагента», что означает общую двух- или трехтрубную систему трубопровода.

Двухтрубная VRF система

Одновременная работа всех внутренних блоков либо на отопление, либо на охлаждение. Так же по второй трубе хладагент может подаваться из внешнего блока как в состоянии жидкости (выработка холода), так и в газообразном виде (выработка тепла).

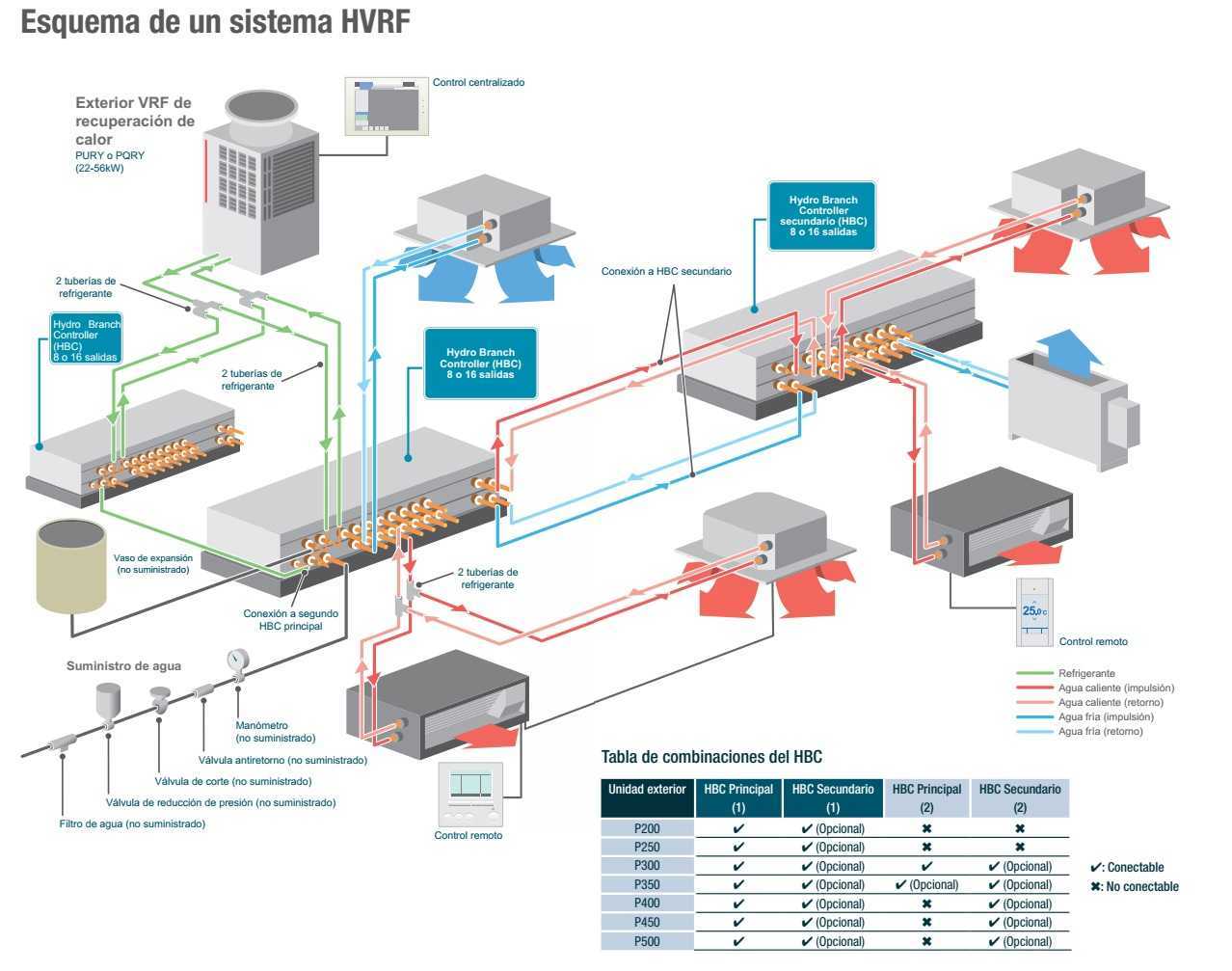

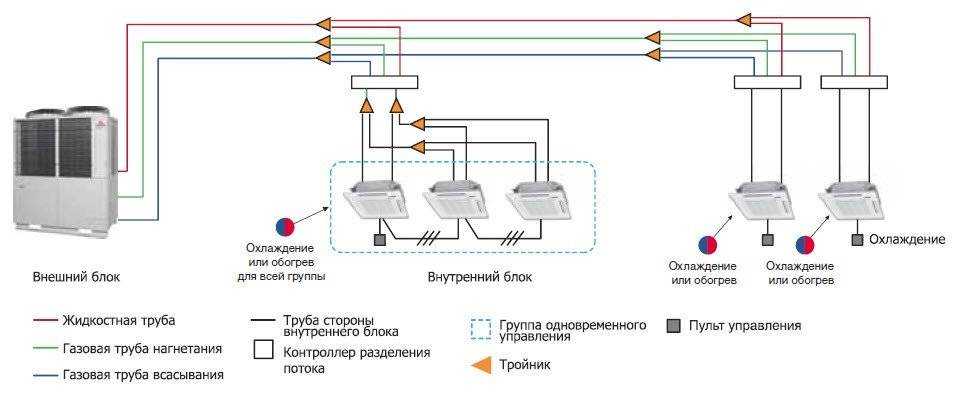

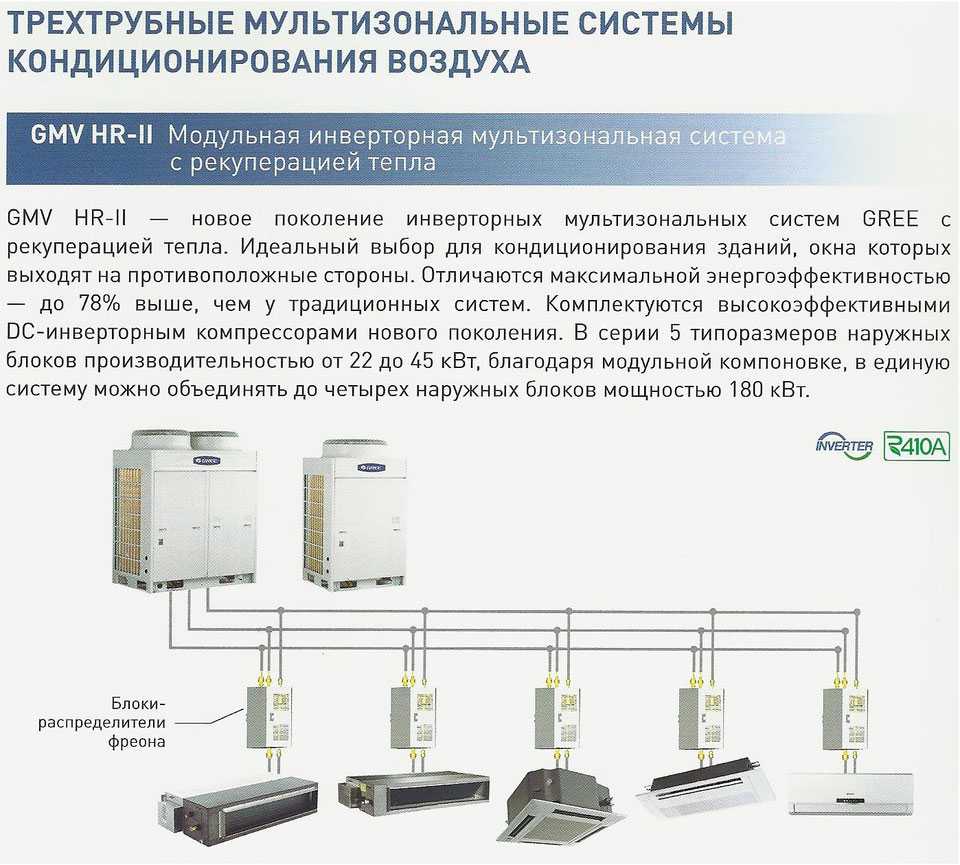

Трехтрубная VRF система

По одной трубе – рабочее вещество поступает от внутренних блоков ко внешнему. Для возврата фреона в трёхтрубных системах к внутренним блокам отведено две трубки, по одной он поступает в виде газа, по другой – в виде жидкости. Поэтому и возможна самостоятельная работа внутренних блоков в разных режимах.Трехтрубная VRF система

Преимущества VRF систем перед обычными сплит-системами:

Протяженность трассы. Компрессор способен прокачать фреон на расстояние до 300 м с перепадом высоты 30-35 м.
Один наружный блок – на несколько внутренних. Главным преимуществом такой конструкции является возможность подключения большого количества внутренних блоков лишь к одному наружному.
Варьируемое количество внутренних блоков. В случае появления новой комнаты в здании можно приобрести дополнительный внутренний блок и, путем подключения через микропроцессор, он будет в одной сети с прочими блоками.
Несколько типов внутренних блоков. В зависимости от специфики конкретного помещения выбирается подходящий тип внутреннего блока – кассетный, канальный, потолочный или настенный. Он будет поддерживать нужный микроклимат в помещении независимо от других.
Большая производительность. Система способна одновременно обогревать и охлаждать воздух в больших помещениях, площадь которых 150-500 м2.
Автоматическое управление. Во внутренних блоках устанавливается терморегулирующий вентиль на электронном управлении, за счет чего обеспечивается подача нужного объема хладагента. Автоматика определяет, какое количество хладагента необходимо подать на конкретный внутренний блок, работающий в индивидуальных температурных условиях, чтобы избежать бесполезного расхода рабочего вещества.
Надежность. Производитель обещает надежную работу системы на 25-30 лет по сравнению с обычными кондиционерами со сроком службы 7 лет.
Возможность качественной диспетчеризации. Всю систему можно запрограммировать, чтобы, например, все кондиционеры начинали свою работу за полчаса до прихода сотрудников на рабочее место или возвращения хозяев домой.
Разнообразие управления. Возможно индивидуальное управление с пульта непосредственно внутренним блоком в помещении или общий централизованный контроль всей системы.
Работа при низкой окружающей температуре. Мультизональная техника способна функционировать в весьма жестких температурных условиях. Допустимое предельное значение температуры – до -50 ˚С, в зависимости от марки и модели оборудования.
Высокое КПД (Коэффициент полезного действия). КПД такой системы значительно выше, чем у простых инверторных кондиционеров, т.к. в обслуживании нуждается только один наружный блок.
Точность регулировки температурного режима до ±0,5 ˚С.
Аварийная безопасность. В случае отключения одного внутреннего блока вся сеть продолжает работу.
Спектр использования мультизональных систем. Высокоэтажные жилые дома, офисы, автосалоны, коттеджи, отели, торговые центры…

Недостатки VRF систем

Высокая цена по сравнению с обычными кондиционерами.
Сложность расчета. Важным фактором является грамотное построение схемы системы вентиляции и кондиционирования. Следует правильно учесть все параметры помещения и уяснения его целей. Просчеты на этих этапах могут привести к нежелательным последствиям: потери электроэнергии, снижение эффективности работы оборудования.
Выбор одной фирмы всех составляющих системы. При всем том, что система весьма интеллектуальная, для нормальной работы желательно, чтобы она полностью производилась одной фирмой, т.к. все части имеют электронные составляющие детали, которые должны согласовываться друг с другом для обеспечения бесперебойной работы.
Опасность утечки хладагента в случае пробоя трубопроводной трассы. Система в этом случае прекратит свое функционирование из-за поломки.
Сложность монтажных и пуско-наладочных работ. Как и любая прочая техника, данное оборудование нуждается в периодическом ТО и плановой проверке. Любой монтаж должен проходить строго сотрудниками сервисного центра, т.к. работа с этим оборудованием является сложной и специфической. Несоблюдение рекомендаций влечет за собой поломку и сбой в целой системе.
Отключение. В случае отказа внешнего блока вся система будет отключена.

Размещение наружной части механизма

Мощные внешние системы обычно размещают в 20 метрах от жилых помещений. Это необходимо для того, чтобы не создавать шумовой дискомфорт для жителей и работников. Иначе звуки функционирования двигателей и вентиляционных систем будут слышны.

Расстояние определяется согласно формуле: чем выше мощность модели, тем дальше она будет располагаться от жилой зоны.

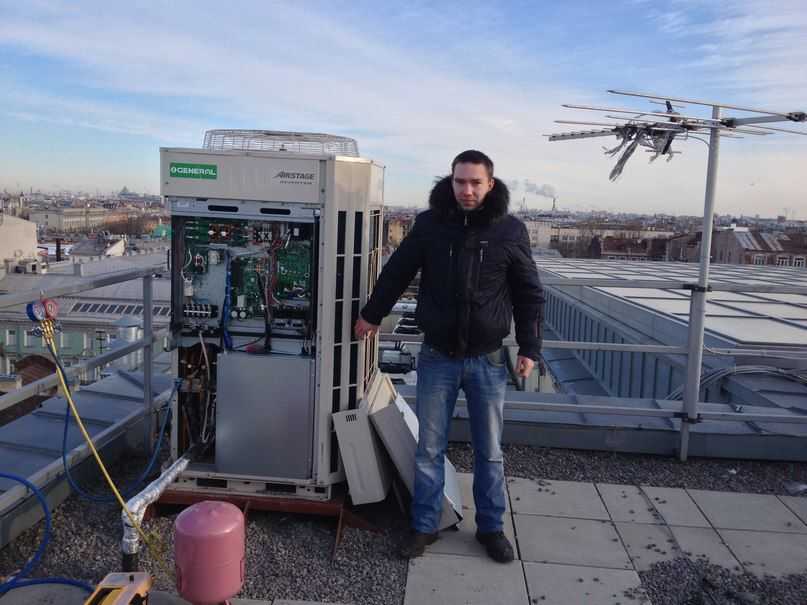

Возможно разместить VRV оборудование на крыше здания, но тогда будет сложно работать при возникновении технических неисправностей. Кроме этого, его не просто закреплять на кровле.

Крыша не считается единственным местом, где можно поместить устройства.

В том случае, когда конструкция кровли не предусматривает установки тяжелого механизма, тогда на помощь придёт рама из металла, на которую можно подвесить аппарат по аналогии с внешним блоком.

Для определения периметра, на котором будет находиться наружное устройство, стоит учитывать такие моменты:

строение здания и материалы, из которых изготовлена стена и кровельная конструкция;
наличие свободной территории, что приватизирована и размещена возле здания;
размещение жилой зоны, расположенной поблизости установки систем.

Мультизональные VRV и VRF системы кондиционирования

Мультизональная система кондиционирования устроена таким образом, что может создавать подходящий микроклимат не в одной отдельной комнате или квартире, а в нескольких. Например, в многоэтажном здании или офисе. Такие кондиционеры часто устанавливаются:

В служебных зданиях;
На предприятиях;
В офисах;
В гостиницах;
Прочее.

Но стоит отметить, что обогревать или охлаждать все комнаты сразу способна не любая система. Это во многом зависит от конкретного производителя и модели.

Мультизональные системы бывают двух видов VRV и VRF:

Первая расшифровывается как Variable Refrigerant Volume была разработана в 1982-ом году. Если переводить то получается «переменный объём хладагента».
Расшифровка второй Variable Refrigerant Flow, что в переводе значит «переменный поток хладагента». Смысл примерно такой же, как у первой системы, но проблема в том что первая компания уже зарегистрировала свою аббревиатуру. Соответственно приходится придумывать, что то новое.

Подобные системы предполагают использование трубопроводы общей фреоновой магистрали. Это может быть и трехтрубная система кондиционирования. Внутренние блоки оснащаются специальным теплорегулирующим вентилем. Его основное назначение заключается в контроле количества хладогена, которое поступает из трубопровода с учетом необходимой нагрузки. Именно поэтому данные системы отличаются такой точностью и эффективностью с точки зрения поддержания нужной температуры. В особенности если сравнивать их с классическими системами, в которых при регулировке могут возникнуть различные тепловые перепада, вызывая дискомфорт людей в помещении.

Что такое VRV система кондиционирования

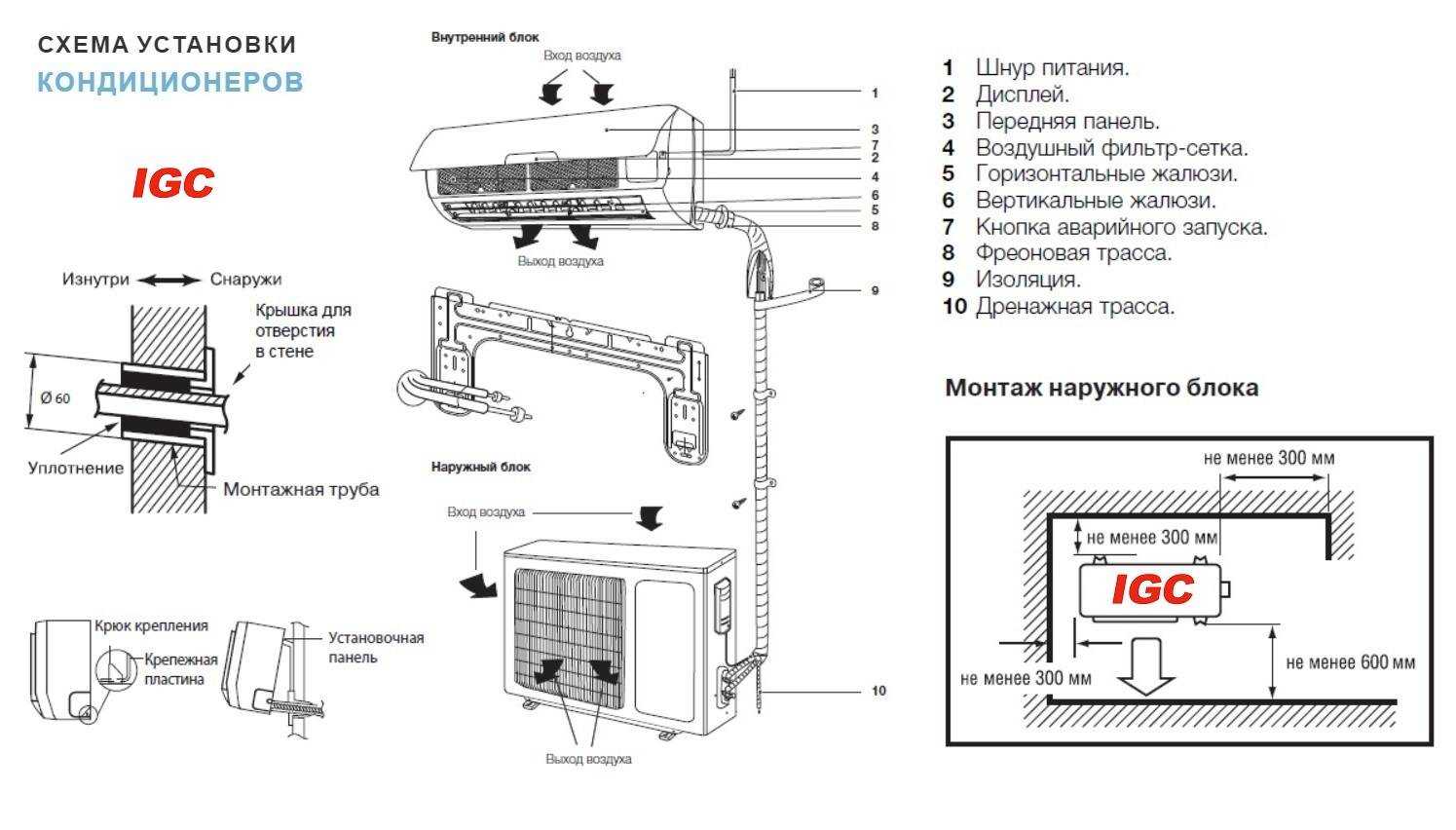

Многие не знают, как выглядят различные системы, поэтому выбирая, часто спрашивают о vrv кондиционировании, что это. По своему принципу установки VRV система очень схожа со всеми привычными сплит системами.

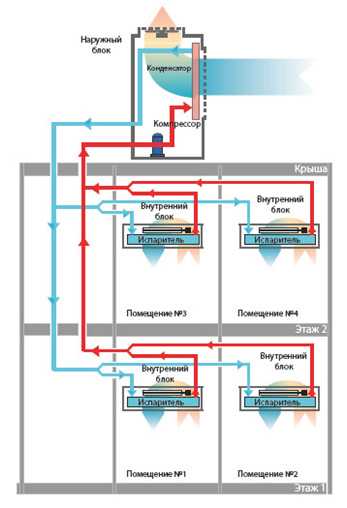

Здесь так же, как и в обычном оборудовании, работа системы основана на процессе циркуляции хладагента в компрессорно-конденсаторном блоке (ККБ). Отличие у VRV кондиционеров все-таки есть. У них может быть несколько внутренних блоков. В большинстве случаев в качестве блоков выступают специальные потолочные решетки, подключенные к магистралям. Во внешнем блоке сразу несколько испарителей приходится на один конденсатор.

Оборудование VRV системы довольно мощное, поглощающее за один час работы десяток киловатт энергии. От вентилятора выделяется большой поток тепла. Звук работающего кондиционера мультизонального типа превосходит в несколько раз по количеству дБ самое мощное домашнее оборудование. Именно поэтому внешний блок системы VRV часто устанавливают минимум в 10-ти метрах от здания.

У устройства мультизонального климатического оборудования есть несколько вариаций. Они часто связаны с типом внутреннего блока. Сам блок может быть:

Кассетным;
Напольным;
Навесным и т. д.

Выбирая, какой вариант больше всего подойдет под то или иное помещение, обычно руководствуются пространством под кондиционер. Спросом пользуются системы с кассетным внутренним блоком. Пространства такой занимает не много, потому как выполнен в виде «заглушки». Но, несмотря на это, механизм его все равно объемен. Например, хладагент с магистралью как паутина раскинуты по всему зданию или этажу.

Что такое VRF система кондиционирования

VRF системы кондиционирования являются универсальными комплексами для работы в помещениях с огромной площадью. Особенность таких систем в том, что они способны одновременно работать и на охлаждение, и на нагрев воздуха. Средняя система такого типа способна работать в помещении объемом от 150 до 500 м2.

Система по средней рыночной цене без дополнительных вентиляционных блоков не может обеспечить все климатические параметры. Именно поэтому в большинстве случаев такие сложные системы часто приобретаются для комплексного решения одного, но глобального вопроса.

Система кондиционирования vrv является действительно мультизональной системой. Только большего размаха. Ведь она способна в каждом отдельном помещении целого здания организовать индивидуальные зоны температур.

Система автоматически перераспределяет температурные нагрузки, что позволяет комфортно чувствовать себя в каждом отдельном помещении независимо от того, находится ли комната на солнечной стороне здания. Кроме того, такой способ регулирования температурного баланса способно сэкономить потребление электроэнергии.

Особенности монтажа системы IMS

В мультизональных системах IMS используется технология простого кабельного соединения: линии связи между проводным контроллером и внутренним блоком используют неполярный двужильный провод, не требующий контроля последовательности фаз и отдельного источника питания.

Кроме того, наружные модули легко объединяются между собой. Между наружными блоками не требуется прокладывать трубопроводы для баланса масла и газообразного фреона благодаря оригинальной запатентованной технологии отделения масла, а также технологии регулирования подачи хладагента.

Для обучения своих дилеров и партнеров работе с новыми экологичными VRF-системами группа компаний «Информтех» разработала новые учебные курсы. Обучение проводится экспертами «Информтех» совместно с Центром микроклимата, энергосбережения и автоматизации зданий при поддержке ЮНИДО.

Характеристики и особенности VRV и VRF систем:

Фактически, VRV система является улучшенным вариантом традиционной мульти-сплит системы
Как и в мульти-сплит системах, к одному наружному блоку может быть подключено несколько внутренних, однако у VRV их число может достигать нескольких десятков.
Как и в некоторых мульти-сплит системах, внутренние блоки VRV могут быть разных типов (настенный, канальный, кассетный и т.п.) и иметь разную мощность, обычно от 2 до 25 кВт.
Однако VRV системы имеют ряд принципиальных отличий от всех ранее выпускавшихся кондиционеров
В обычных мульти-сплит системах между внешним и каждым из внутренних блоков прокладывается отдельная фреоновая трасса. В системах VRV все блоки подключаются к единой системе трубопроводов, то есть к общей трассе из двух или трех медных труб подключается до 30 внутренних и 3 внешних блоков. Такое техническое решение позволяет упростить (удешевить и ускорить) монтажные работы, а так же дает возможность легко расширять систему в будущем.
Максимальное расстояние между внутренним и наружным блоком (длина трубопровода) составляет 100 метров. Перепад высот между наружным и внутренним блоком (расстояние между блоками по вертикали) — 50 метров. Таким образом, стало возможным размещать наружный блок кондиционера в любом удобном месте — на крыше, в подвале или даже в нескольких десятках метров от дома.
Управление внутренними блоками может производится как с помощью индивидуальных беспроводных пультов (как и в обычных мульти-сплит системах), так и с помощью централизованного пульта управления, контролирующего режимы работы всех внутренних блоков и состояние системы в целом. Кроме этого, VRV система может управляться с помощью персонального компьютера.
По сравнению с обычными кондиционерами, внутренние блоки VRV поддерживают заданную температуру с более высокой точностью — до ±0,5 °С.

Название VRV (Variable Refrigerant Volume) переводится как “Переменный объем хладагента” и отражает главное отличие VRV от остальных систем кондиционирования — использование общей системы трубопроводов.

В системах VRV каждый внутренний блок имеет электронный терморегулирующий вентиль, регулирующий объем поступающего хладагента из общей трассы в зависимости от тепловой нагрузки на этот блок.
Благодаря этому, система VRV более ровно поддерживает заданную температуру, без перепадов, свойственным обычным кондиционерам, регулирующим температуру воздуха путем периодического включения и выключения.
В настоящее время подобные системы, помимо Daikin, производят также Mitsubishi Heavy, Mitsubishi Electric, Sanyo, Toshiba, Fujitsu General и другие.
Поскольку название VRV является зарегистрированной торговой маркой компании Daikin, то для обозначения подобных систем других производителей было выбрано название VRF (Variable Refrigerant Flow) — “Переменный поток хладагента”, что по смыслу тоже самое, что и VRV (то есть VRF означает класс или тип кондиционеров).
Разница между VRF системами разных производителей не очень значительна и определяется количеством подключаемых блоков, максимальной длиной трассы, удобством управления, надежностью и сроком службы.

Этапы проектирования мультизональных схем

При составлении рабочей раскладки оборудования специалисты действуют в несколько шагов:

Изложение проектных условий. Здесь учитываются такие факторы, как характеристики помещений, потенциальна нагрузка, особенности внешней среды, показатели пиковой нагрузки.
Выбор оптимальных типов внутренних блоков.
Проверка соответствия производительности по охлаждению и потенциальной нагрузки;
Выбор наружного модуля на базе его мощности, максимального количества подключаемых внутренних блоков, допустимой температуры наружного воздуха, эквивалентной протяженности трубопроводов, намечаемого перепада уровня между уличными и внутренними сегментами.
Расчет производительности по охлаждению и сухому теплу в отношении наружного модуля.

Этот алгоритм позволяет определить оптимальное соотношение рабочих компонентов и составить наиболее эффективную схему их размещения.

Преимущества VRV и VRF систем кондиционирования

Простота монтажа

Внутренние VRV-блоки можно размещать практически в любом подходящем месте, на каждом этаже, что отменяет необходимость пуско-наладочных работ.

Экономия энергии

Архитектура часто оснащается дополнительными модулями утилизации тепла, благодаря которым одни помещения нагреваются, а другие охлаждаются. Например, климатические системы Daikin оснащаются приточно-вытяжными рекуперативными модулями. Разработчики из других компаний используют технически близкие энергосберегающие походы и технологии.

Масштабирование

Масштабирование после ввода системы кондиционирования в эксплуатацию происходит за счет удлинения трубопроводных магистралей и интегрирования дополнительных блоков

Экономия полезной площади

В помещениях часто используют блоки с компактными габаритными размерами. Внешние блоки удаляются на комфортное расстояние благодаря магистральным трубопроводам.

Без привязки к погодным условиям

Системы сохраняют работоспособность в широком диапазоне температур. Снижение температуры до -20oС не является пределом, а для специализированных вариантов и -50oС.

Ремонтопригодность

При капитальном ремонте VRV-системы достаточно заменить внутренние блоки.

В связи с этими особенностями проектирование мультизональных систем имеет отличия. Проект требует прецизионно точной оценки климатических показателей, параметров тепловых нагрузок, расчета требуемых температурных изменений. Все это закономерно повышает качество, увеличивает гибкость и адаптивность, и как следствие — увеличивает стоимость VRV-системы, цену на ее проектирование и внедрение.

Что такое VRV-система кондиционирования

VRV-система кондиционирования

Представьте себе обычную многофункциональную сплит-систему — внешний блок, с которым соединены внутренние. Теперь представьте, что внутренних блоков в системе может быть 100 и больше, каждый из них работает независимо от других и способен поддерживать определённую температуру в конкретном помещении. Это Variable Refrigerant Volume (VRV), что в переводе означает «переменный объем хладагента».

Торговую марку первой зарегистрировала компания Daikin, которая и является автором технологии. Подобные решения, которые выпускают другие производители, называют VRF, что означает Variable Refrigerant Flow, «переменный поток хладагента». Помимо Daikin, подобное оборудование производят компании Toshiba, Mitsubishi, Sanyo, Fujitsu General и др.

Название отражает основной принцип функционирования. Независимая работа блоков достигается за счёт применения революционного шага. Внутренние и внешние элементы в системах VRV подключаются к общей фреоновой трассе. Внутренние блоки оснащают терморегулирующими вентилями, который контролирует поток хладагента в конкретном помещении в зависимости от температуры. Обычные сплиты таких возможностей не поддерживают. Внутренние блоки могут быть любых типов, и их количество можно увеличивать без монтажа дополнительных магистралей.

VRV используются для кондиционирования коттеджей, офисных, торговых, гостиничных и больничных помещений, больших складов. Их можно назвать оптимальным современным вариантом центрального кондиционирования.

Плюсы мультизональной системы

Подобные комплексы кондиционирования приобретают банки, офисные, торговые или административные здания. У VRF/VRV-систем множество преимуществ, что компенсирует высокую стоимость на стадии монтажа и установки.

Такие системы отличаются гибкостью эксплуатации, благодаря тому, что каждый внутренний модуль используется по необходимости и может быть отрегулирован.
Монтаж комплекса довольно прост, за счет малого веса внутренних блоков. Для организации системы кондиционирования «с нуля» достаточно нескольких специалистов.
Подключаемые внутренние блоки представлены в различных модификациях и могут отличаться как по внешнему виду, так и по производительности, модели можно выбирать в соответствии с особенностями помещений (архивное, жилое, рабочее, складское).
Несмотря на высокую стоимость монтажа, VRV/VRF системы кондиционирования экономичны в эксплуатации.
Вентили с электронной регулировкой обеспечивают точную дозировку фреона, следовательно, заданная температура поддерживается с точностью до +/- 1°.
Любую модификацию систем кондиционирования (ВРФ/ВРВ) можно совместить с вентиляционным блоком. Для этого к мультизональному комплексу подсоединяется приточно-вытяжная вентиляция (HRV), способная работать в трех режимах: полного теплообмена, перепуска или в автоматическом режиме.
Доступна интеграция в интеллектуальную систему строения, на базе специального программного обеспечения осуществляется контроль, планирование и управление всеми модулями. Оптимизация эксплуатации в значительной степени экономит электроэнергию, исключая работу «вхолостую».

Такие показатели позволят использовать мультизональные кондиционеры не только в производственных целях, но и для кондиционирования воздуха в жилом доме.

Проектирование VRV систем

Проектирование системы кондиционирования является одним из важнейших подготовительных этапов перед покупкой оборудования

При таковых мероприятиях важно правильно рассчитать, сколько понадобится трубопровода для эффективной работы устройства. Также важно при проектировании учесть:

микроклиматические показатели;
параметры тепловых нагрузок;
желаемые параметры изменения температуры.

Самостоятельно выполнить таковые действия сложно, а иногда невозможно из-за необходимости применения специализированного оборудования. Так, на электронно-вычислительных устройствах и специальных программах, специалисты должны просчитать:

оптимальность тепловых режимов;
энергопотребление;
необходимую мощность отдельных модулей.

Но таковые работы могут быть упрощены. Специализированные предприятия, которые занимаются установкой кондиционеров с циркулирующим хладагентом VRV, часто имеют уже рассчитанные под определенные условия проекты и имеют соответствующую заверенную необходимыми инстанциями документацию. Так, монтаж VRV систем наступает быстрее.

Вычисление эффективности системы проводится при помощи специальных программ

Стоимость мультизональная система

Высокая стоимость – это основной и единственный минус этих систем

Стоимость всегда была главной и важной стороной в выборе. Приводим ориентировочную себестоимость VRF либо же VRV систем от ведущих торговых марок

Общая площадь (в м2)	Mitsubishi Heavy ($ за м2)	Mitsubishi Electric ($ за м2)	Daikin ($ за м2)	Sanyo ($ за м2)	Диапазон стоимости ($ за м2)
≥500	от 170	от 205	от 250	от 140	от 140 до 250
≤500 до 1500	от 160	от 185	от 220	от 130	от 130 до 220

Цена рассчитана на стандартные офисные помещения полезной площадью менее 500 квадратов и более 1500 при условии, что на каждые 6 квадратов приходится не более чем 1 рабочее место. Что касается жилого помещения (многоэтажки), то себестоимость систем меньше на 30-50 процентов за счет низкого теплопритока жильцов, бытовой техники.

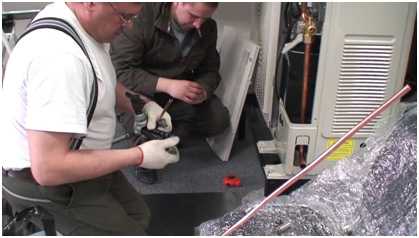

Установка мультизональных систем

Монтаж внешних блоков осуществляется на специально подготовленное основание с виброгасящим фундаментом. При этом наружный модуль может быть размещен в техническом помещении, на крыше или на территории, прилегающей к зданию.

Монтаж фреоновой трассы и разветвителей (рефнетов). На первом этапе работ прокладывают медную трубу в теплоизоляционной оболочке. В дальнейшем по этой магистрали будет циркулировать теплоноситель. От правильного монтажа фреоновой трассы зависят последующие затраты на эксплуатацию VRF-системы, поэтому выбор диаметра труб ведется в полном соответствии с технической документацией и проектом для конкретного объекта. Установка разветвителей (рефнетов) выполняется на расстоянии, которое определено программными расчетами. На этой же стадии монтируют электрический кабель, линии связи и управления оборудованием кондиционирования.

Установка внутренних блоков. Возможен монтаж модулей напольного, настенного типа, а также кассетных моделей в подпотолочном пространстве или канальных, предполагающих разведение сети, воздуховодов. Некачественное выполнение работ на этом этапе может привести к протечке дренажа или к серьезной поломке внутренних механизмов блоков.

Монтаж дренажной системы. Прокладка трассы выполняется либо от каждого внутреннего блока на фасад здания, либо сводится в единый канал водостоков, а чтобы конденсат не замерзал, желательно предусмотреть опциональное дополнение «антилед». Кроме этого, дренаж VRF-системы может быть подключен к бытовой канализации, в этом случае переход необходимо делать через сифон.

Монтаж системы управления. На этом этапе инсталляции выполняется установка централизованного пульта для контроля и регулировки работы только наружных блоков или всей сети кондиционеров в целом. Возможен также монтаж индивидуальных пультов управления для внутренних модулей.

Сборка контура и опрессовка. После того как будет завершен монтаж внешних и внутренних блоков, выполняют подключение фреоновой магистрали. Процесс, в ходе которого трубы для циркуляции хладагента соединяются в единую трассу, называют вальцеванием. На следующем этапе работ контур тщательно проверяют на герметичность, чтобы в процессе эксплуатации избежать возможных утечек во фреоновой трассе, в местах пайки и на вальцовочных соединениях. При этом желательно оставить сеть под избыточным давлением.

Пуско-наладочные работы. На этом этапе производится вакуумирование VRF-системы специальным оборудованием для удаления влаги, неконденсируемых веществ и воздуха. Для эффективной эксплуатации кондиционеров иногда требуется дозаправка хладагентом.

Диспетчеризация. Монтаж нового климатического оборудования предполагает подключение пультов управления, шлюзов и консолей, а при необходимости установку интеллектуальной управляющей программы. Тщательно проверяется работоспособность всех компонентов мультизональной системы, качество контроля функционирования внутренних и наружных блоков, а также всего комплекса оборудования в целом.

Тестовый запуск и ввод в эксплуатацию. На данном этапе производится окончательная проверка работоспособности VRF-систем, диагностика всех ключевых параметров, обучение правилам эксплуатации лица, ответственного за оборудование. После успешной проверки техника сдается заказчику, при этом обязательно подписывается акт ввода в работу.

Проектирование, подбор и монтаж мультизонального кондиционирования – это достаточно сложный процесс, но при обеспечении профессионального подхода результат превзойдет самые смелые ожидания. Современные VRF-системы обеспечивают высокие показатели энергоэффективности, надежности и максимально возможный на сегодняшний день уровень комфорта в вопросах охлаждения и даже обогрева воздуха в помещениях.

Основные преимущества мультизональной VRF-системы Mitsubishi Heavy Industries:

ШИРОКИЙ МОДЕЛЬНЫЙ РЯД
ЭКОНОМИЧНЫЕ
ПРОДВИНУТЫ И НАДЕЖНЫЕ
УДОБНЫЕ В ЭКСПЛУАТАЦИИ, ПРОСТЫЕ В ПРОЕКТИРОВАНИИ И МОНТАЖЕ
