Замена мембраны в газовой колонке - последовательность действий с фото

Принцип работы водяного блока колонки

Полое устройство «лягушки» разделено на две части при помощи резиновой мембраны. Одна половина редуктора подключена к ХВС, во второй расположен шток, подсоединенный к газовому клапану. На металлическом стержне автоматических водонагревателей расположены «крылья», подключенные к блоку электророзжига.

при открытии крана ГВС одна из полостей заполняется водой;
под напором воды оказывается давление на мембрану водяного узла;
диафрагма под давлением выгибается и надавливает на шток, расположенный во второй полости;
металлический стержень давит на клапан открывая подачу газа;
в автоматических колонках на штоке расположены ушки, соединенные с блоком розжига;
на горелку подается искра, поджигающая пламя;
после закрытия крана ГВС, конструкция и внутренние детали узла приходят в обратное движение;
шток возвращается в первоначальное положение благодаря пружине и закрывает подачу газа.

Устройство редуктора газового водонагревателя может отличаться в зависимости от модели газовой колонки, но общий принцип работы узла остается неизменным. Любые неисправности отражаются на сбоях в работе оборудования. Определить поломку можно по нескольким характерным признакам.

Функции мембраны, причины неисправности

Эластичная мембрана находится в основании водяного узла, реагирует на перепады давления в системе. Как только вы открываете смеситель, резиновый элемент под давлением выгибается и выталкивает шток. Шток в свою очередь приводит в действие газовый клапан. Так топливо поступает в горелку.

При интенсивной эксплуатации колонки «Вектор», «Нева», «Оазис» мембрана изнашивается. Резина растягивается, засоряется и повреждается. В результате топливо не поступает в горелку: колонка не воспламеняется либо зажигается, но сразу тухнет.

Признаки поломки

Как понять, что пора поменять резиновую диафрагму? Нужно обратить внимание на:

Силу давления газа и воды в системе. Откройте кран, посчитайте, сколько в минуту расходуется литров. В норме должно быть не меньше двух-трех литров. Подачу газа можно вычислить визуально, посмотрев на силу огня.
Расположение пламени. В приборах с фитильным розжигом огонь должен гореть с края горелки, быть высотой не менее 3-5 сантиметров. Не соответствует? Тогда проверьте жиклеры на засор. После чистки снова посмотрите на пламя. Если ситуация не изменилась, проблема в диафрагме.

Техника с пьезорозжигом должна щелкать при нажатии кнопки. Это значит, что диафрагма сработала. Если звуков не слышно, возможно, деталь повреждена или разорвана.
В некоторых моделях определить поломку поможет шток, который контролирует работу управляющего блока. Снимите защитный кожух и откройте воду. Если шток находится без движения, требуется заменить диафрагму.

После того как вы нашли поломку, нужно правильно подобрать деталь для замены.

Как выбрать новую деталь

Для каждой колонки («Термет», «Аристон», «Беретта») мембрана подбирается индивидуально. Для заграничных моделей найти замену сложнее всего, поскольку приобрести товар можно только у официального поставщика. В таком случае у вас есть выбор: потратиться на новый элемент или купить новую колонку.

С отечественной техникой все проще. Замену можно найти в магазинах или заказать через интернет.

Если вы думаете, что принцип устройства всех мембран одинаков — это не так. Например, в водонагревателях «Аристон» устанавливаются специальные элементы — «восьмерки». Они изготавливаются из плотной резины, имеют особую форму. Стоимость их составляет от 300 до 500 рублей.

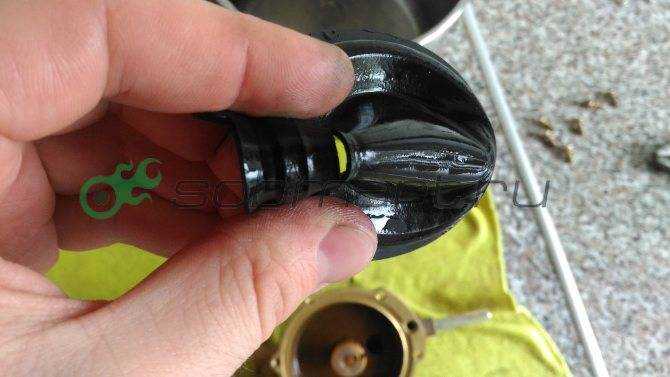

По принципу «восьмерки» работает мембрана в приборах «Электролюкс». Но ее цена гораздо ниже — от 200 рублей.

Самая простая для эксплуатации и замены мембрана «Нева» и «Астра».

Есть и универсальные варианты, однако они годятся лишь для временной установки. Точно настроить технику без заводских деталей невозможно.

Ремонт газовой колонки Юнкерс

Преимуществом отечественных газовых колонок является их высокая устойчивость к перегрузкам и низкому качеству воды, и в первую очередь, газа. Специалисты утверждают, что немецкая техника традиционно показывает огромные сроки эксплуатации без ремонта, но при одном условии – система должна быть защищена от скачков напряжения в сети и оборудована защитными фильтрующими элементами, смягчающими жесткость нагреваемой воды.

Но даже в таких условиях приходится периодически выполнять мелкий ремонт своими руками газовой колонки Юнкерс. Причина проста, автоматика, розжиг и запальное устройство оказываются очень чувствительными к загрязнениям, наличию пыли и ржавчины в бытовом газе. На грязном газовом топливе первым выходит из строя запальник.

Для восстановления колонки потребуется снять крышку и вытащить рукой тонкую профилированную алюминиевую трубку, обеспечивающую работу в дежурном режиме. Трубку аккуратно прочищают медной проволокой и промывают спиртом. Из-за высокого содержания в газе пентакарбонила железа на стенках газопровода выпадает мелкодисперсная металлическая пыль, убивающая свечи и запальник.

Фильтры практически не задерживают пентакарбонил, поэтому умельцы алюминиевую трубку зачастую заменяют медной большего диаметра. Новый газопровод оборачивают вокруг теплообменника, что обеспечивает разложение карбонила в трубе до попадания в зону розжига.

Кроме того, грязный газ вынуждает регулярно вскрывать и чистить газовую горелку колонки.

Колонка не разжигается изначально

Прежде чем лезть внутрь водонагревателя, стоит выполнить ряд элементарных действий:

Замените батарейки и почистите контакты в отсеке питания.
Убедитесь в наличии естественной тяги дымохода и нормального напора в системе холодного водоснабжения.
В колонке с турбонаддувом, питающейся от сети, проверьте предохранитель. Импортный агрегат попробуйте переключить, перевернув вилку в розетке – некоторые модели чувствительны к расположению фазы.
Прочистите фильтр–грязевик, установленный на трубе подачи холодной воды. Иногда сеточка на входе предусмотрена самой конструкцией водонагревателя.
После открытия смесителя ГВС понаблюдайте за запальными электродами – на них должна проскакивать искра. В турбированном аппарате с закрытой камерой явственно прослушивается щелканье разрядов.

Ремонт нагревателя начинается с прочистки электродов и установки рабочих батареек

Перечисленные мероприятия не дали результата? Тогда снимайте кожух колонки и переходите к поиску неисправности, следуя пошаговой инструкции:

Откройте горячую воду (попросите помощника) и следите за перемещением штока, который должен отодвинуть нажимную пластину от кнопки микропереключателя. Если толкатель не движется, причина 100% кроется внутри водяного блока. Придется его разобрать, почистить и поменять мембрану.
Шток давит на пластину, но кнопка остается нажатой. Вероятно, ход толкателя уменьшился из-за накипи внутри «лягушки», которую нужно вскрыть и вычистить.
Толкатель движется, кнопка отключается, но искрообразование отсутствует. Наверняка виноват микропереключатель, диагностируемый следующим образом: отключите его разъем и замкните 2 клеммы отверткой. Если переключатель вышел из строя, то после прямого замыкания на электродах появится искра.
Разряд проскакивает на одной игле, вторая безмолвствует. Вытащите из корпуса электрода кабель высокого напряжения, слегка подрежьте и вставьте обратно.
«Лягушка» функционирует, микровыключатель срабатывает, электроды искрят, но розжига не происходит. Значит, не подается газ – электромагнитный клапан закрыт. Виновники разрыва цепи – датчики тяги и перегрева, для проверки их нужно поочередно замкнуть с помощью провода. Еще вариант – обрыв либо перелом подводящих жил, диагностируется путем прозвонки мультиметром.

Замыкать нужно разъем, подсоединенный к импульсному блоку, а не штекер микропереключателя

В некоторых моделях газовых проточных колонок, управляемых электроникой, запуском ведает специальный датчик протока. Действует по принципу концевого выключателя — вода пошла, цепь замкнулась. Диагностика проста: откройте вентиль ГВС и прозвоните контакты элемента омметром либо лампочкой – она должна загореться. Алгоритм полной проверки водонагревателя демонстрируется мастером на видео:

Как заменить мембрану

Процедура замены резиновой (или силиконовой) диафрагмы мало отличается на колонках разных производителей. Чтобы самостоятельно снять и разобрать водогазовый узел, понадобится стандартный инструмент – рожковые ключи, отвертки и пассатижи. Порядок работ следующий:

Перекройте краны газа и холодной воды на подводящих трубопроводах, снимите кожух аппарата.
Отсоедините патрубки водопровода и подачи топлива.
Открутите от «лягушки» трубку теплообменника (находится справа), уберите в сторону либо отключите мешающие провода.
Отвинтите крепление блока к корпусу и снимите узел в сборе.

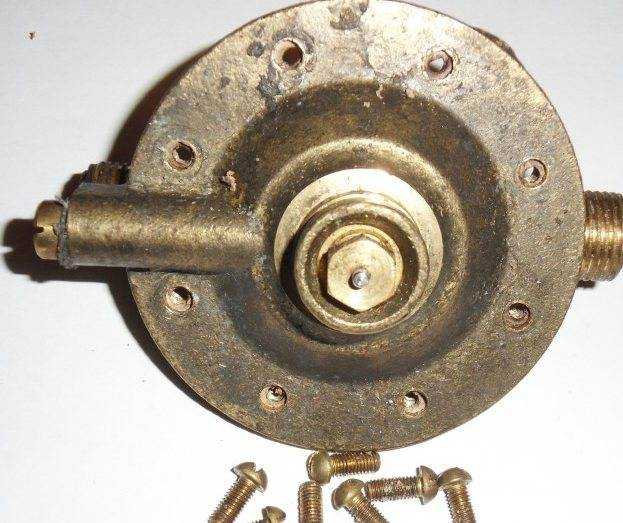

Разберите мембранный блок, раскрутив 4—8 крепежных винтов. Вытащите негодную диафрагму и поставьте запасную, предварительно очистив внутренности камеры от накипи и грязи.

Не запускается основная горелка

Одно из главных устройств, стоящих на страже безопасности агрегата – это водяной узел (по-простому – «лягушка»). При наличии достаточного напора воды лягушка своим штоком нажимает на исполнительный механизм газового клапана и тот подает топливо на основную горелку (в обычных колонках). В автоматических нагревателях водяной узел открывает доступ горючего к запальнику, а подача газа на основные сопла – это уже функция газового узла.

Когда неисправен водяной узел, топливо не будет подаваться на горелку, а в случае с автоматическими нагревателями – и на запальник. Случается, что при открывании вентиля горячей воды на максимум лягушка все же срабатывает, но это свидетельствует лишь о наличии мелких трещин в рабочей диафрагме. Устройство можно привести в чувство своими руками, для этого нужно приобрести ремонтный комплект и поменять мембрану, о чем будет рассказано ниже.

Нередки ситуации, при которых фитиль воспламеняется, но горит плохо, слабо. Присмотревшись, можно заметить, что цвет огня скорее желтый, а не синий. При подаче топлива на основную горелку раздаются хлопки из-за того, что оно вспыхивает не сразу и успевает заполнить камеру сгорания. Здесь для ремонта колонки нужно прочистить трубку и жиклер запальника. Последний во многих моделях легко снимается и поддается прочистке, как показано на видео:

Важно! Нельзя с целью прочистки фитиля вставлять в него стальную проволоку. Необходимо пользоваться только нитью и тонкой деревянной палочкой, смоченной керосином

Как работает мембрана в колонке — за что она отвечает

Водяной регулятор — это фактически сердце газового водонагревателя. Узел, в котором установлена резиновая прокладка (диафрагма) регулирует подачу: открывает и закрывает газ, подаваемый на горелочное устройство.

Принцип работы мембраны в газовой колонке следующий:

Устройство мембраны на газовой колонке может меняться в зависимости от модели водонагревателя, но основной принцип работы остается неизменным. Со временем диафрагма изнашивается, становится недостаточно эластичной или рвется, что приводит к выходу теплогенератора из строя.

Виды мембран для колонок

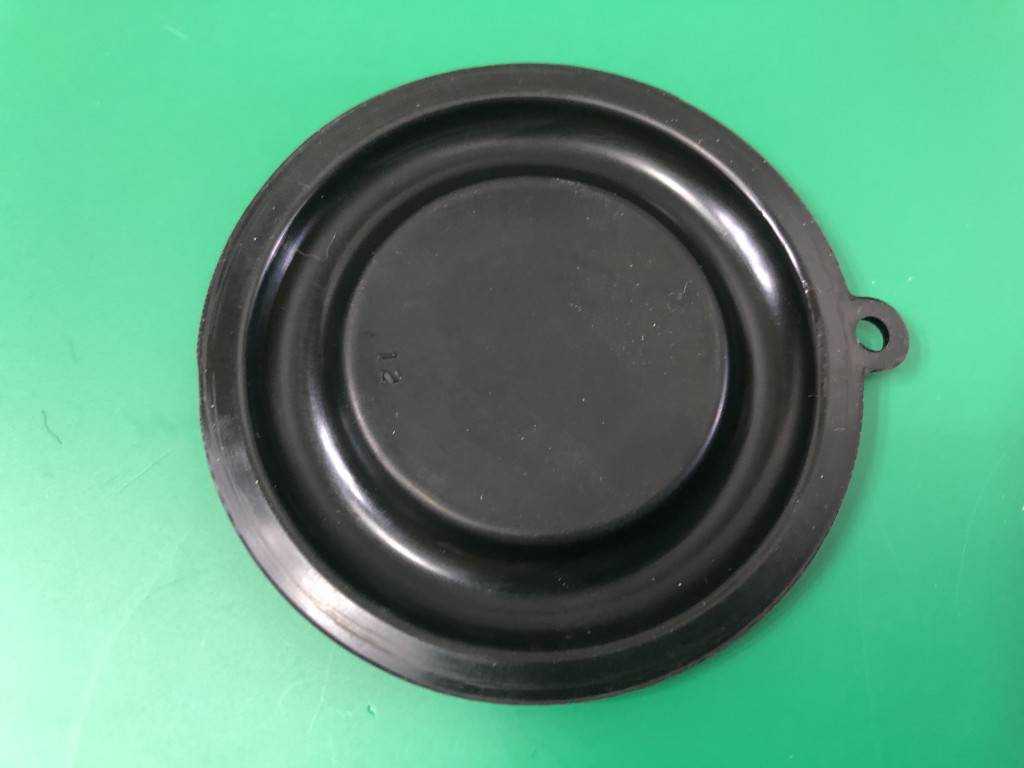

Диафрагма газового водонагревателя — это круглая прокладка, изготовленная из черной резины или силикона. В зависимости от производителя колонки на мембране могут присутствовать элементы из твердого пластика или металла. Некоторые диафрагмы измененной формы.

В газовых водонагревателях, изготовленных европейскими производителями используются диафрагмы, которые сложно подделать. К примеру, в Ariston Fast GIWH установлена так называемая «восьмерка», в Electrolux GWH или Vaillant MAG диафрагма с специальным ушком. Приобрести такую прокладку получится только в официальном сервисном центре. Стоит мембрана для лягушки на европейский водонагреватель от 200-500 руб. Для сравнения, ремкомплект на отечественную NEVA Lux 5013 (5016), вместе с пластиковыми деталями стоит всего 150-200 руб.

Если говорить о материале, из которого делают диафрагмы, их существует несколько видов:

Полностью узнать какая именно диафрагма используется можно в прилагаемой к проточному водонагревателю технической документации или после разбора водяного регулятора.

Признаки неисправности мембраны в колонке — как проверить

Износ диафрагмы достаточно легко определить. Существуют признаки, указывающие что мембрана вышла из строя

Мастера при обслуживании водонагревателя обращают внимание на следующее:

Мембрана на колонке выходит из строя из-за плохого качества воды. Поверхность становится грубой, теряет эластичность. Со временем образуются микротрещины, пропускающие воду.

Собмарт — полезные вещи

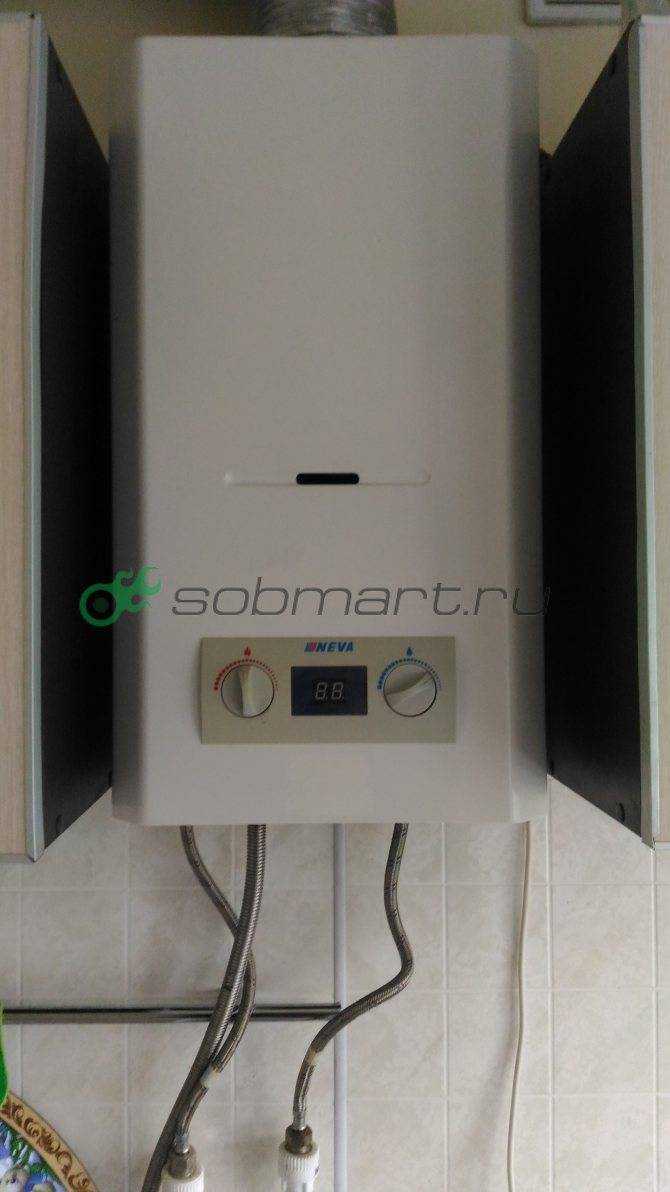

Газовая колонка Нева 4511 Возникла проблема с газовой колонкой Нева 4511 (4513), перестала включаться при слабом напоре воды, просто не зажигается, только если на всю вывернуть кран. Краткие технические характеристики водонагревателя Нева 4511 Тип розжига: Автоматический Вид топлива: Природный газ / Сжиженный газ Камера сгорания: Открытая Мощность : 21 кВт Производительность, л/мин: 11 Размеры ВхШхГ, мм: 565х290х221 Минимальное давление воды для запуска, бар: 0,15

Проблема оказалась в рваной мембране (3227-02.278 диаметр 76 mm) расположенной в водяном узле (3227-02.270), который обеспечивает доступ газа к основной горелке только при наличии протока воды, одновременно обеспечивая срабатывание электромагнитного клапана.

Мембрану можно приобрести на АВИТО

Замена мембраны довольна простая, но требует внимания и порядка, что за чем снимать.

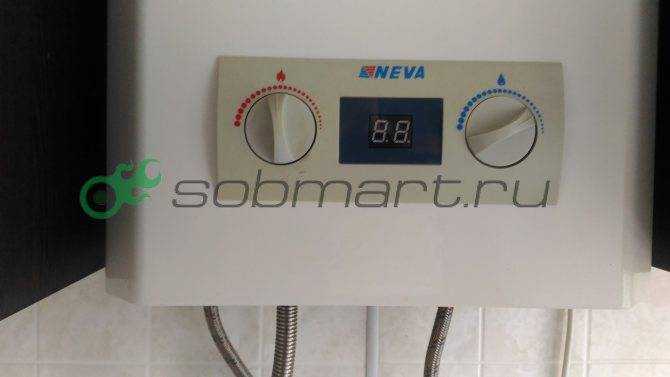

Приступим, перекрываем воду и начинаем разбирать — снимаем ручки газовой колонки, поддев отверткой, снимаются туго

РУЧКА D 33 мм (светло-серая) НЕВА 4511 (3272-00.006)

НАКЛАДКА 66х192 С ДИСПЛЕЕМ НЕВА 4511 (3227-07.003, 3272-00.050)

Вынимаем батарейки из отсека для элементов питания:

Отсек батарейный НЕВА 4510/4511/4513 (3227-00.008)

Откручиваем кожух газовой колонки отсоединяем разъемы дисплея

Корпус газовой колонки NEVA-4011, NEVA-4511 без накладки 3272-03.000-02

Монитор дисплей газовой колонки NEVA-4510, NEVA 4511, NEVA 5611 Артикул 3227-07.003

Корпус газовой колонки NEVA-4011, NEVA-4511 без накладки 3272-03.000-02

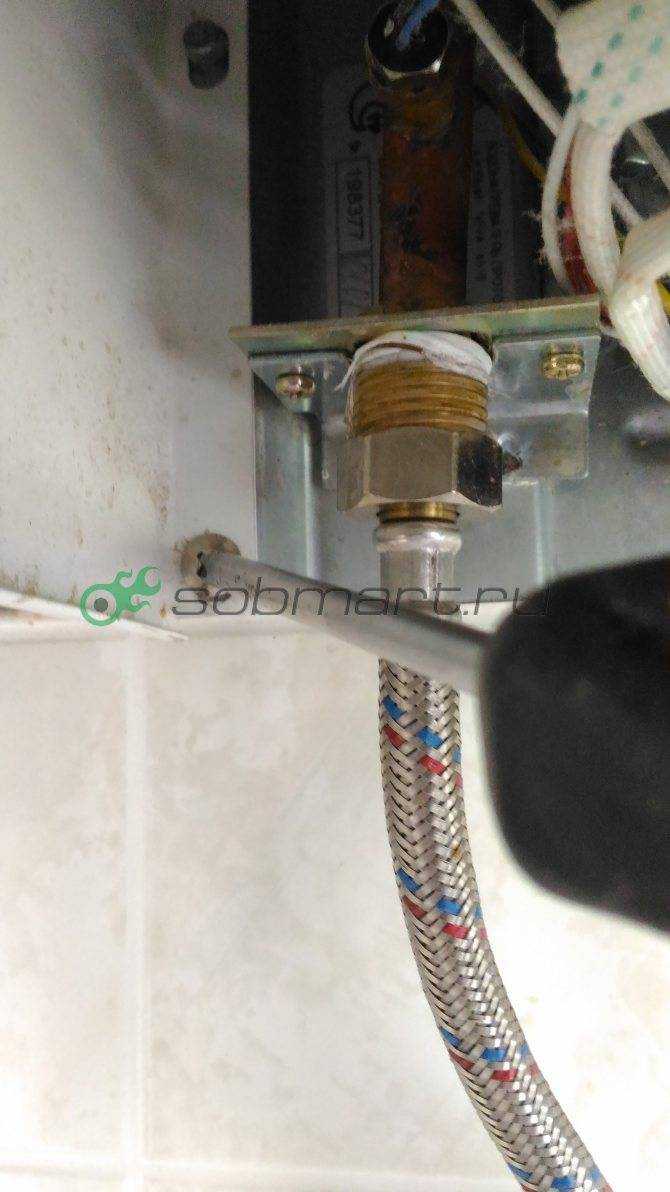

Откручиваем патрубки подачи воды

Трубка медная для газовой колонки NEVA-4511 от водяного узла к теплообменнику

Патрубок на холодную воду газовой колонки Нева 4511

Откручиваем корпус водяной узел

Водяной узел газовой колонки NEVA 4011, NEVA-4510, NEVA 4511 3227-02.270

Разбираем водяной узел, откручиваем 6 соединительных винтов

Водяной узел газовой колонки NEVA 4011, NEVA-4510, NEVA 4511 3227-02.270

Достаем мембрану водяного узла и осматриваем на наличие разрыва

Дырка в МЕМБРАНе НЕВА 4511 (3227-02.278) d 76 mm

МЕМБРАНА клапан НЕВА 4511 (3227-02.278) d 76 mm

Сравниваем новую и старую мембраны

МЕМБРАНА НЕВА 4511 (3227-02.278) d 76 mm

Собираем водяной узел и остальное в обратной последовательности, при одевание мембраны советую надеть ее на часть с водяным штоком, а затем прижать.

МЕМБРАНА НЕВА 4511 (3227-02.278) диаметр 76 мм и водяной узел

На этом процедура завершена, но если вдруг вы захотели еще и прочистить газовую колонку т.е провести ТО, читаем дальше:

Снимаем газовую колонку кладем горизонтально и начинаем откручивать камеру сгорания, там два самореза по бокам

Камера сгорания газовой колонки Нева 4511

Откручиваем датчик тяги с камеры сгорания

Датчик тяги 90°C газовой колонки NEVA-4011, NEVA 4511, NEVA 4513 (3222-15.000)

Откручиваем и снимаем горелку, держится тоже на двух саморезах

Разрядник свеча розжига газовой колонки NEVA-4510М, NEVA 4511 (3227-02.130-01)

Горелка газовой колонки Нева 4511

После снимаем теплообменник — разобрали практически все )

Газовая колонка Нева 4511

Теплообменник МастерГаз, Нева 4511, 6011,5111, 5611 3272-06.00

Разводим лимонную кислоту и заливаем пипеткой в патрубок, также забрызгиваем весь теплообменник

Огромное количество накипи образовалось от пыли в воздухе при горение

Накипь на теплообменнике газовой колонки нева 4511

Почистим заодно и горелку

Горелка газовой колонки Нева 4511

На этом чистка завершена собираем все обратно и проверяем на течь и работоспособность.

Если требуется мембрана обращайтесь.

А еще можно опубликовать статью в своем блоге:

Как работает мембрана в колонке — за что она отвечает

Принцип работы мембраны в газовой колонке следующий:

Водяной регулятор представляет собой металлический узел с пустой полостью, разделенной диафрагмой на две части.

Первый отсек необходим для заполнения водой. После открытия крана горячего водоснабжения жидкость поступает в подсоединенную часть регулятора. Внутри узла создается давление, выгибающее прокладку.

Мембрана в газовой колонке давит на шток, расположенный в смежном отделе регулятора. Металлический стержень открывает газовый клапан и одновременно дает сигнал на электророзжиг горелки (в автоматических колонках).

После закрытия крана горячего водоснабжения давление падает. На металлическом штоке присутствует пружина, возвращающая его в первоначальное положение. Подача газа прерывается. Горелка затухает.

Виды мембран для колонок

Если говорить о материале, из которого делают диафрагмы, их существует несколько видов:

Мембрана из черной резины — классический вид. Большинство производителей предпочитают делать прокладки именно из черной резины. Прослужит такая диафрагма 7-8 лет, при условии, что не попадется брак.

Силиконовая мембрана — гарантированно проработает 10-12 лет. На рынке можно найти прокладки к отечественному и китайскому оборудованию. Владельцам европейских водонагревателей придется обходится диафрагмами из черной резины.

Красные мембраны — используется материал низкого качества. Резина рвется после нескольких включений колонки. Подойдет в качестве временной меры. Бывает, что необходимую прокладку приходится заказывать напрямую у производителя. Установив красную мембрану можно продолжить пользоваться горячей водой в ожидании доставки оригинальной детали.

Признаки неисправности мембраны в колонке — как проверить

Износ диафрагмы достаточно легко определить. Существуют признаки, указывающие что мембрана вышла из строя

Мастера при обслуживании водонагревателя обращают внимание на следующее:

Подтекает водяной регулятор — в нормальном состоянии прокладка полностью перекрывает ту часть узла, в котором циркулирует вода. Капать начинает только если порвалась мембрана.

От открытия крана горячего водоснабжения до включения проходит долгое время — если узел работает исправно горелка загорается через 1-2 секунды. Причин долгого срабатывания несколько:

Протекает мембрана — при условии, что течь небольшая колонка какое-то время будет работать. Со временем из регулятора начнет подкапывать вода.

Растянулась мембрана — в этом случае давления на шток будет недостаточно, чтобы открыть подачу газа. Такая же проблема наблюдается, когда прокладка из-за жесткой воды становится грубой. Не включается шток микропереключателя электронного блока — еще один характерный признак того что диафрагма пришла в негодность. Колонка при этом не подает признаков жизни.

Капли влаги на водяном узле газовой колонки. Конденсат или утечка? Проверяем.

Сегодня разберем случай ,когда без видимых причин сочится вода по микровыключателю автоматической газовой колонки.И так поехали…

Основные причины. И так.К основным причинам появления капелек воды на микровыключателе можно отнести всего две.1)Вы слишком завышаете температуру эксплуатации прибора.2)Вода сочится из системы водоснабжения.

Если вы привышаетете температуру эксплуатации,то на металлических деталях под кожухом колонки появляется конденсат. Это происходит от того,что температура воздуха под кожухом становится высокой,а металлические детали водного узла ,от протока внутри них воды ,напротив сильно охлаждаются. Процесс конденсированная влаги в нутри газовой колонки происходит постоянно,но она при нормальной работе прибора ,не успевает скапливается и быстро испаряется.А при высоких температурах процесс влагообразавания происходит слишком активно.Вода не успевает испарится и создаётся впечатление течи.

Все что вам нужно,это убавить подачу газа,влажное место протереть салфеткой и немного понаблюдать.Если в течение пары минут работы прибора вы не увидите сырости ,значит все хорошо.А вот если капля появится снова и начнет рости и падать ,то это уже проблема.

Вода сочится из системы .

Это значит ,что где-то водяной узел потерял герметичность.И уже не может сдержать давление воды идущей по системе.И самые проблемные места ,это мембрана и шток.

Давайте по порядку. Из за чего выходит из строя мембрана?Причин несколько.Самая частая ,от жесткий воды.На мембране появляются отложения растворенных в воде минералов и со временем появляется трещина через которую и сочится избыток воды.Также она может выйти из строя банально от старости и из за производственного брака.Лечится это только заменой.

Нет сам шток остаётся относительно целый,а вот гайка внутри которой он ходит страдает.

И даже не сама гайка ,а сальник внутри нее.Это происходит от того,что со временем на штоке появляется композиция.Поверхность штока перестает быть гладкой и перемещаясь внутри гайки и скользя по сальнику ,просто рвет последний.Опять же лечится только заменой причем штока и гайки вместе.

Что нужно для самостоятельного ремонта ?

Если уж лезть в водяной узел,то лучше поменять заведомо проблемные детали сразу.Для этого лучше сразу взять в магазине рем.комплет под ваш водяной узел.Не под колонку. А именно под узел.Да,есть т.с. индивидуальные приборы ,под которые порой рем.комплект приходится заказывать.Но в основном данные детали имеют две разновидности.Под большую мембрану и под малую.Если в рем.комлект не входят болты скрепления двух половинок водяного узла,то обязательно до купите их.Так как родные в 99% случаев приходят в негодность.

Из инструмента вам потребуется: отвёртка крестовая средняя,ключ рожковый на 19 и ключи рожковый на 22.Не лишним будет взять плоскогубцы. Я не буду описывать сам процесс разборки -сборки , лучше поищите видео в интернете.Наглядность тут будет лучше писанины. И да.Речь в статье шла о типовых колонках.Таких на Electrolux;Neva, Oasis; Vector ;Don и им подобные.Если у вас BOSH или колонка с сенсорным или кнопочным управлением ,то скорее всего описанное выше вам не подойдёт.

Источник

Нормы и требования при установке

Все виды работ с газоснабжением, которые предусматривают установку тройников, подвод газовой трубы и монтаж запорных кранов на газовой трубе, следует доверить специалистам организации, имеющей соответствующую лицензию. Если это положение будет проигнорировано, то вы можете столкнуться с необходимостью оплаты штрафа.

Работы по установке колонки необходимо разделить на две категории. Первая предусматривает монтаж прибора с нуля. Вторая – это замена старого устройства на новое. В первом случае понадобится подвод газовой трубы к месту расположения водонагревателя. Следует позаботиться еще и о наличии проекта. Этими работами занимаются газовые хозяйства каждого района или фирмы с лицензией на определенный вид деятельности. Самостоятельно в этом случае делать что-либо нельзя.

Если проект готов и все согласовано, то выполнить часть работ можно самостоятельно, сэкономив деньги. Приступать к манипуляциям необходимо после составления проекта и получения согласований, а также разрешений. Нормативы установки описываемого оборудования регламентируются СП 42-101-2003, где прописаны положения по строительству и проектированию газораспределительных систем. Следует брать в расчет еще и акт СНиП 42-01-2002, в котором говорится о газораспределительных системах.

При замене газовой колонки необходимо удостовериться в том, что высота потолка не меньше 2 м. В помещении должен быть дымоход. Его диаметр составляет 120 мм. К таковым не относятся «душники» в квартирах. В водопроводе должно сохраняться давление в 0,1 атмосферы. Газовые колонки не следует устанавливать в санузлах.

Монтаж должен осуществляться на стенах из негорючих материалов. Не следует располагать прибор над газовой плитой. Если этого не избежать, то расстояние должно быть больше 10 см. Если колонка, которая эксплуатировалась в санузле, подлежит замене и соответствует техническим нормам, то установка допускается в этом же помещении.

Сборка устройства

В старых водонагревателях Нева и Астра ставим на место верхнюю крышку водяного регулятора и закручиваем восемь винтов по принципу один напротив другого. Определяем, где вход в регулятор и ставим его к трубе, по которой в колонку поступает вода. Водяной узел вставляется в газовый и закручивается три винта, с помощью которых они крепятся друг к другу. Желательно поменять прокладки на входе и выходе. После этого закручиваются накидные гайки ключом на 24.

В новых водонагревателях закручиваем четыре шурупа на водяном регуляторе, прикручиваем водогазовый узел к горелке. Далее горелочный блок прикручиваем к задней стенке, подключаем электроды розжига и ионизации и ключом закручиваем накидные гайки.

После сборки проводим проверку. При открытом кране горячей воды постепенно включаем воду на входе колонки. Убеждаемся, что нигде нет протечек. Можно перепроверить, проведя сухими салфетками на накидных гайках. Через несколько минут кран закрываем и проверяем те же соединения, но уже под давлением. Если всё в порядке, открывается вентиль газа и проверяется работа колонки

Важно проверить газовые соединения, нанеся мыльный раствор. Если нигде нет протечек и все работает, можно крепить кожух колонки. Также процесс замены мембраны колонки Астра ВПГ-21 1-В11-УХЛ 4,2 смотрите на видео:

Также процесс замены мембраны колонки Астра ВПГ-21 1-В11-УХЛ 4,2 смотрите на видео:

Получите нашу книгу

Замена мембраны газовой колонки Нева 3208

Современные газовые водонагреватели проточного типа в своей конструкции имеют резиновую мембрану, которая служит для включения колонки. Постоянное давление воды портит её, изнашивает и заставляет рваться. необходимая работа и составляющая часть годового технического обслуживания. Наиболее подвержены к износу мембраны в аппаратах отечественного производства. За один год работы колонки НЕВА 3208 можно произвести до трех замен.

Замена мембраны газовой колонки — работа, не требующая профессиональной подготовки, но требующая внимательности. В этой статье, мы расскажем вам как своими руками произвести замену мембраны на примере газовой колонки НЕВА 3208.

Виды мембран

Существуют мембраны особой формы, принцип функционирования которых отличен от стандартной схемы. Ярким примерам такой детали может стать расходник для водонагревателя Аристон Fast GIWH. Ее называют «восьмерка».

Ее отливают в специальной форме, используя для изготовления плотную черную резину. Среднерыночная цена может колебаться от трехсот до пятисот рублей, в зависимости от места приобретения.

Гораздо проще устроена перегородка бытового прибора от компании Электролюкс или Vaillant. Созданная по тому же принципу, что и «восьмерка», она обладает стоимостью всего двести – двести пятьдесят рублей.

Есть еще более простой вид, например, мембрана для газовой колонки от фирмы Нева или Астра. Несмотря на свою внешнюю непритязательность, деталь отлично справляется со своими функциями. Дополнительным плюсом такой формы является простота замены.

Принцип работы водяного блока колонки

Функции мембраны, причины неисправности

Признаки поломки

Как выбрать новую деталь

Ремонт газовой колонки Юнкерс

Колонка не разжигается изначально

Как заменить мембрану

Не запускается основная горелка

Как работает мембрана в колонке — за что она отвечает

Виды мембран для колонок

Признаки неисправности мембраны в колонке — как проверить

Собмарт — полезные вещи

Как работает мембрана в колонке — за что она отвечает

Виды мембран для колонок

Признаки неисправности мембраны в колонке — как проверить

Капли влаги на водяном узле газовой колонки. Конденсат или утечка? Проверяем.

Нормы и требования при установке

Сборка устройства

Виды мембран

Похожие записи:

Похожие записи:
