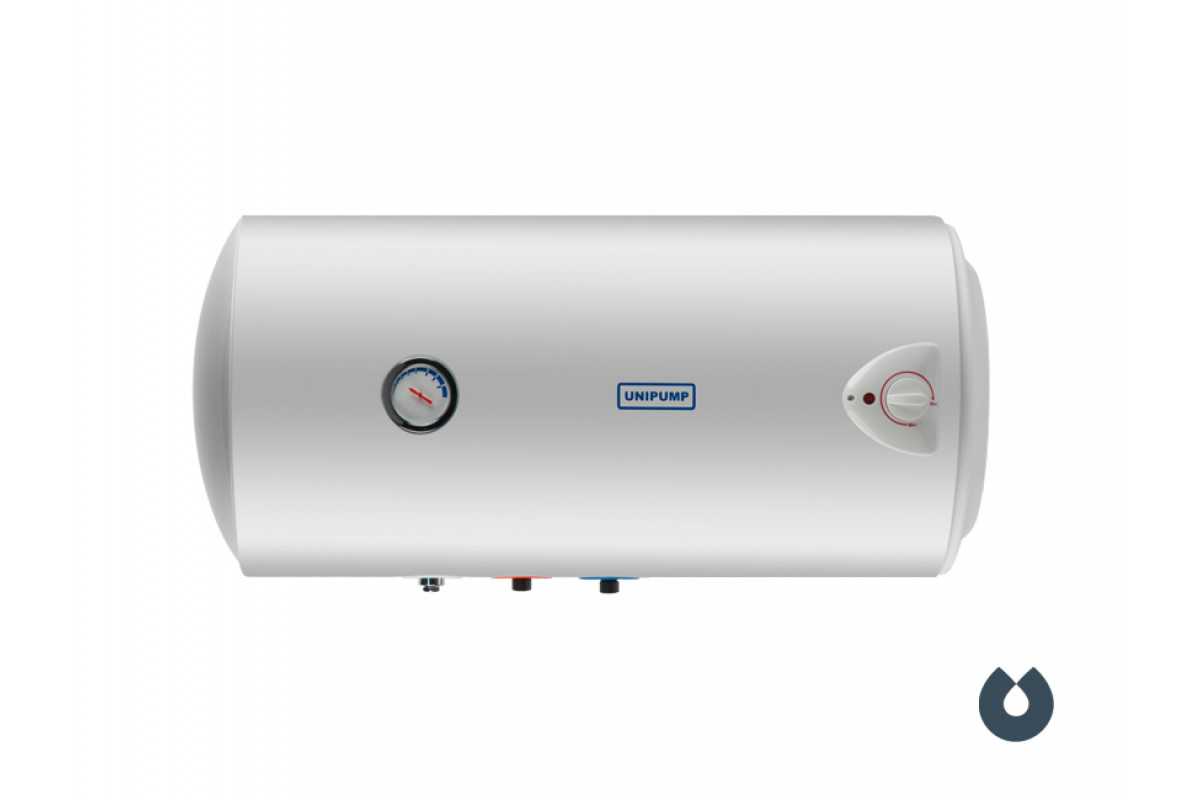

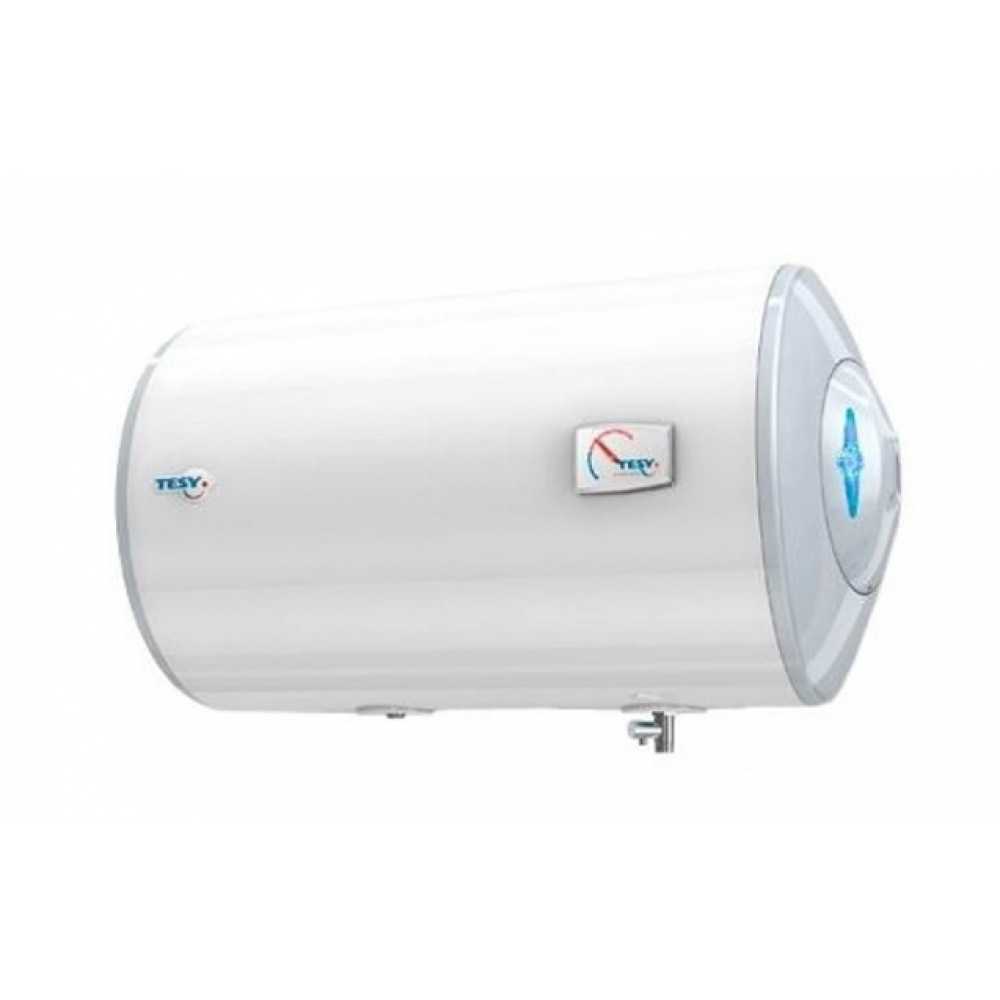

Накопительные электрические горизонтальные водонагреватели

Установка водонагревателя своими руками: пошаговая инструкция

Чтобы правильно повесить нагреватель, изучают инструкцию по монтажу от производителя и чертят схему, отметив на ней высоту бойлера от пола, расстояние до стен и потолка. Предварительно к месту установки подводят электрику и воду. Вместо розетки часто монтируют отдельный автомат на распределительном щите и подсоединяют к прибору кабель сечением не меньше 2,5 мм2.

Установку выполняют в такой последовательности:

Рулеткой измеряют расстояние от верхней части корпуса до креплений и между ними.
Размечают подготовленное место. Мелом наносят высоту бойлера, отступы от поверхностей, центры крепежных отверстий.
Перфоратором бурят каналы так, чтобы они дошли до капитальной стены (если сверху смонтирована обшивка из гипсокартона).
В отверстия молотком забивают дюбеля и вкручивают в них крючки. Альтернативный вариант – забивные анкеры с крюками, поставляемые в комплекте с бойлером.
Подвешивают бак. Если устанавливать бойлер большого объема приходится на высоте, лучше привлечь помощника.
Перекрывают воду. В трубы врезают тройники, гибкими шлангами подсоединяют к ним входной и выходной патрубки, на входе ставят предохранительный клапан для сброса избыточного давления. Места соединений обматывают паклей.
Монтируют краны и открывают их, подключив воду.

Сначала выходит воздух, затем из горячего крана начинает течь вода. Проверив герметичность соединений и убедившись в заполнении бака, включают электрику. При нормальном напряжении на панели загорается лампочка-индикатор.

Электрические и газовые водонагреватели

Как проточные, так и накопительные водонагреватели могут быть электрическими или газовыми. Как выбрать водонагреватель по способу получения тепловой энергии, каждый решает индивидуально, с учетом некоторых особенностей.

Газовая колонка для нагрева воды

Расходы на эксплуатацию электрического прибора выше из-за того, что стоимость электроэнергии, необходимой для нагрева определенного количества воды до некоторой температуры, выше, чем соответствующее этим же параметрам количество газа.
В то же время газовые изделия требуют регистрации, перед получением которой понадобится собрать пакет документов, что потребует времени, нервов и вложения средств.

Однозначно можно сказать, что для редкого периодического использования (например, в квартире с имеющимся центральным горячим водоснабжении на случай нарушений в работе последнего) целесообразно устанавливать электрические водонагреватели. Кратковременная эксплуатация не нанесет значительного ущерба кошельку.

В частных домах и на дачах выбор водонагревателя делается индивидуально в зависимости от:

наличия газовых коммуникаций,
состояния газовых труб,
особенностей электросети (наличия скачков напряжения, перебоев в энергоснабжении, способность проводки в доме выдерживать определенную нагрузку и пр.).

1 Особенности водонагревателя

Электрические накопительные водонагреватели обладают рядом достоинств. Однако к недостатку следует отнести их достаточно большие размеры, в результате чего они занимают много места. Именно поэтому производителями и были изобретены горизонтальные водонагреватели. Главное их отличие — это вытянутость по горизонтали. Благодаря этому устройство можно расположить под потолком. Стоит отметить, что многие современные модели можно устанавливать и по горизонтали, и по вертикали.

Электрический накопительный водонагреватель

Плюсы и минусы

Плоский горизонтальный водонагреватель наряду с особенностями конструкции имеет немало преимуществ

На них в первую очередь необходимо обращать внимание при поиске бытового помощника

С важной информации лучше всего ознакомиться до похода в магазин, тогда можно избежать неверного выбора. Многих потребителей в таких приборах привлекают следующие преимущества:. Многих потребителей в таких приборах привлекают следующие преимущества:

Многих потребителей в таких приборах привлекают следующие преимущества:

Наличие системы защиты. Даже в условиях продолжительной эксплуатации оборудование не выходит из строя. Длительной службе этих устройств способствует встроенная система безопасности.
Легкость установки. После покупки прибора его монтаж своими руками — довольно лёгкая задача. Необходимо только выбрать подходящее место для размещения, а затем выполнить простую последовательность действий.
Внешний вид. Производители постоянно пытаются удивлять потребителей, поэтому изготавливают модели бойлеров, которые имеют различный дизайн, форму и размеры. Такое разнообразие позволяет подобрать водонагреватель по критически важным параметрам.

К числу главных минусов этих устройств относятся:

Необходимость в частом техобслуживании. Оно нужно для того, чтобы удалить из прибора накипь и образовавшуюся грязь. Такую работу следует доверять специалисту. Это означает, что придется оплачивать его услуги.
Высокая стоимость. Устройство горизонтального размещения накопительного типа обходится владельцу намного дороже по сравнению с проточным.

Хотя отрицательные моменты у этих приборов имеются, но они окупаются множеством достоинств. При использовании оборудования нет необходимости греть воду в чайнике, чтобы умыться. Горячая вода доступна в любое время суток. Даже летом, когда проводится ремонт системы водоснабжения, не возникает перебоев с её поставками.

5 Функциональность водонагревателей

С каждым годом модели горизонтальных водонагревателей становятся совершеннее, управление ими оказывается легче и безопаснее. Кроме того, добавляются всевозможные дополнительные функции, играющие декоративную роль, делающие устройство более эстетичным. Рассмотрим, какие функции просто необходимы, а без каких легко обойтись.

Многофункциональная модель горизонтального бойлера

Оборудование должно быть оснащено автоматикой, защищающей от закипания воды, от включения нагревательных элементов без воды. Также автоматика должна поддерживать температуру воды в заданном режиме.

Каждый водонагреватель накопительный должен быть оборудован УЗО на 25-30 мс. Именно оно обеспечивает безопасность эксплуатации прибора, исключает поражение током человека и замыкание.

Это стандартный набор. Однако существуют дополнительные опции. Например, суточный программатор позволит настроить работу оборудования таким образом, чтобы нагрев осуществлялся только в определенное время. Сократить время первоначального нагрева можно за счет особого режима быстрого нагрева (скорость увеличивается на 40-60%). Удобство придает наличие ИК-пульта, которым оснащаются все современные приборы. И еще одно полезное усовершенствование — это наличие датчика, который характеризует состояние магниевого анода. Это избавляет от необходимости проверки работоспособности данного элемента.

Естественно, что все дополнительные функции увеличивают конечную стоимость продукта. Поэтому, если решено сэкономить, следует выбирать только те функции, без которых использование горизонтального водонагревателя будет небезопасным.

Плюсы и минусы применения горизонтальных нагревателей воды

Водонагреватели электрические обладают не только целым рядом особенностей, но еще и преимуществами. К последним можно отнести:

Минимальность затрачиваемой энергии. В отличие от проточных, которым необходимо работать весь период эксплуатирования владельцами, накопительные потребляют электричество только в период нагрева воды, что влечет за собой малое количество потребления энергии.
Водонагревательные котлы длительное время сохраняют тепло.
Наличие защиты. Бойлеры практически не разрушаются после длительной эксплуатации. Этому способствует существующая здесь защитная система, состоящая из многочисленных этапов.
Легкость установки. Устройство достаточно просто смонтировать на заранее выбранном месте — с этим справится даже новичок.
Внешний вид изделий. Производители создают достаточно много вариаций нагревательных моделей, из которых каждый может выбрать для себя наиболее оптимальный.

Однако, наряду с несомненными плюсами применения, существуют еще и свои минусы.

Частое техобслуживание. Для удаления накипи и грязи, водонагреватель горизонтального типа требуется подвергать частой чистке, а это влечет за собой дополнительные расходы.
Высокая цена. Накопительное устройство стоит намного дороже, нежели проточное.

Однако данные минусы с лихвой окупаются плюсами устройства, особенно возможностью принять ванну даже в загородном доме или на даче. Водонагреватели – это универсальные устройства, способные работать на любой площади и при любой мощности.

Особенности горизонтальных бойлеров

Достоинства

Основное достоинство горизонтальных бойлеров заключается в их компактности. Благодаря этому они отлично подходят для помещений с невысокими потолками, к примеру, для квартир-хрущовок. Такую емкость можно расположить прямо над дверным проемом под потолком, в результате чего она будет неприметна.

Кроме того, большинство таких моделей имеют плоскую форму, в результате чего прибор в плане дизайна смотрится более выигрышно, по сравнению с вертикальным аналогом. В некоторых интерьерах это играет очень важную роль, чем обычно и продиктован подобный выбор.

Еще одним плюсом большинства плоских моделей является то, что они имеют специальное сливное отверстие. Причем, блок с анодом нагревательным элементом расположен сбоку.

Пример установки горизонтального нагревателя

Это позволяет чистить устройство, не отключая от водопроводной сети. Достаточно лишь отключить прибор от электричества и перекрыть воду. Таким образом, в большинстве случаев обслуживание плоского бойлера своими руками более простое и удобное, чем аналогичных вертикальных моделей.

На этом, пожалуй, достоинства горизонтальных устройств перед вертикальными заканчиваются.

Недостатки

Как правило, продавцы быттехники и производители горизонтальных моделей умалчивают об их недостатках, однако, они имеются.

Ниже приведены основные их минусы:

поступающая холодная вода сильно смешивается с имеющейся в баке горячей, так как входной и выпускной патрубки расположены близко друг к другу. Поэтому в процессе использования горячей воды ее температура постепенно падает. Соответственно, поддерживать ее приходится путем подстройки смесителя, что не очень удобно.
Следует отметить, что в некоторых современных моделях устройствах эта проблема решена путем особого расположения нагревающих элементов. Поэтому при покупке этот момент следует уточнить у продавца;

Схема устройства горизонтального бойлера

расход энергии гораздо больше. К примеру, для поддержания температуры в вертикальном бойлере объемом 80 литров в течение суток требуется примерно 1кВт энергии. В плоском горизонтальном бойлере эта цифра возрастает до 1,8кВт.
Увеличение потребления электроэнергии объясняется увеличенной площадью соприкосновения воды со стенками бака, что увеличивает и потери тепла. Данный недостаток касается, конечно же, только плоских моделей;
стоимость. Как правило, выше аналогичных вертикальных моделей.

Дополнительные функции

С каждым годом техника совершенствуется. Относится это и к горизонтальным водонагревателям. Изменения происходят не только во внешнем виде, но и в плане функций, количество которых постепенно увеличивается. Наряду с этим улучшается безопасность использования таких устройств. Развитие технологий приводит к тому, что даже в таких простых приборах появляются дополнительные возможности. Их наличие делает более удобным применение водонагревателя в быту. Сегодня можно выделить стандартные и дополнительные функции, присутствующие у этого оборудования. К первым относятся:

Автоматическая система. Каждая модель имеет её по умолчанию. Во время использования прибора она предотвращает закипание воды. Кроме этого, благодаря такой системе исключается непроизвольное включение устройства, когда в баке нет жидкости. Также она позволяет постоянно поддерживать внутри ёмкости заданную потребителем температуру в течение всего периода эксплуатации.
Устройство защитного отключения. Оно присутствует в любой современной модели бойлера. Но только этого недостаточно. Устройство должно иметь показатели на уровне 25−30 мс. Именно этот элемент в конструкции прибора отвечает за безопасность использования. Благодаря ему исключается риск поражения человека электрическим током во время эксплуатации прибора.

https://youtube.com/watch?v=dEVoYnUkBQQ

К числу таких опций относятся:

Автоматический нагрев воды. Многие устройства имеют такую функцию. Она обеспечивает нагрев воды до определенной температуры в автоматическом режиме. Всё, что требуется от потребителя, — просто активировать эту опцию.
Режим быстрого согревания. Основная его задача — обеспечить за короткий период нагрев воды. Такая возможность достигается благодаря ТЭНам, которые задействуются на максимуме возможностей.
Инфракрасный пульт. Этот прибор, который имеют многие бойлеры, заметно облегчает процесс управление основными режимами работы водонагревателя.
Специальный датчик. С его помощью можно определить, в каком состоянии сейчас находится магниевый анод. Именно этот элемент отвечает за работоспособность ТЭНа.

Горизонтальный бойлер — полезное устройство, которое поможет в ситуации, когда отключили горячую воду. С помощью этого оборудования можно легко решить возникшую проблему. Его установка может быть проведена самостоятельно, поскольку в этом процессе нет сложных моментов. Нужно только определиться с подходящим местом размещения прибора. Также необходимо изучить инструкцию, чтобы узнать о правилах его использования. Их соблюдение позволит обеспечить длительную эксплуатацию устройства без сбоев.

Виды водонагревателей

Основные производители водонагревателей

Накопительные водонагреватели – это товар, постоянно обладающий повышенным спросом среди всех слоев населения. Именно поэтому существует достаточно много компаний, занимающихся производством и выпуском данной продукции. Однако среди многообразия можно смело выделить лидеров. К таковым относятся: Ariston, Electrolux и Thermex.

Аристон — это итальянская организация, выпускающая только качественную, надежную, функциональную и разнообразную продукцию. Данная компания производит бойлеры для нагрева воды с объемом от 10 литров до 150. Предназначаются они только для домашнего применения и могут быть с одним из двух типов управления: механическим и электронным. Мощность их колеблется в пределах 2-3 кВт.

Водонагреватель Ariston

Электролюкс – это компания из Швеции, производящая свой товар из самой прочной стали с объемом от 10 до 125 литров. Наряду с высокой качественностью исполнения, предлагает свои бойлеры по самым оптимальным расценкам.

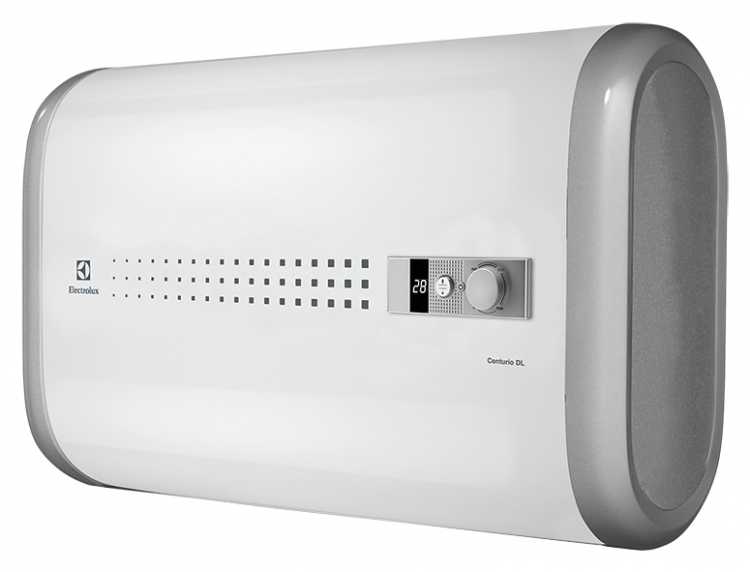

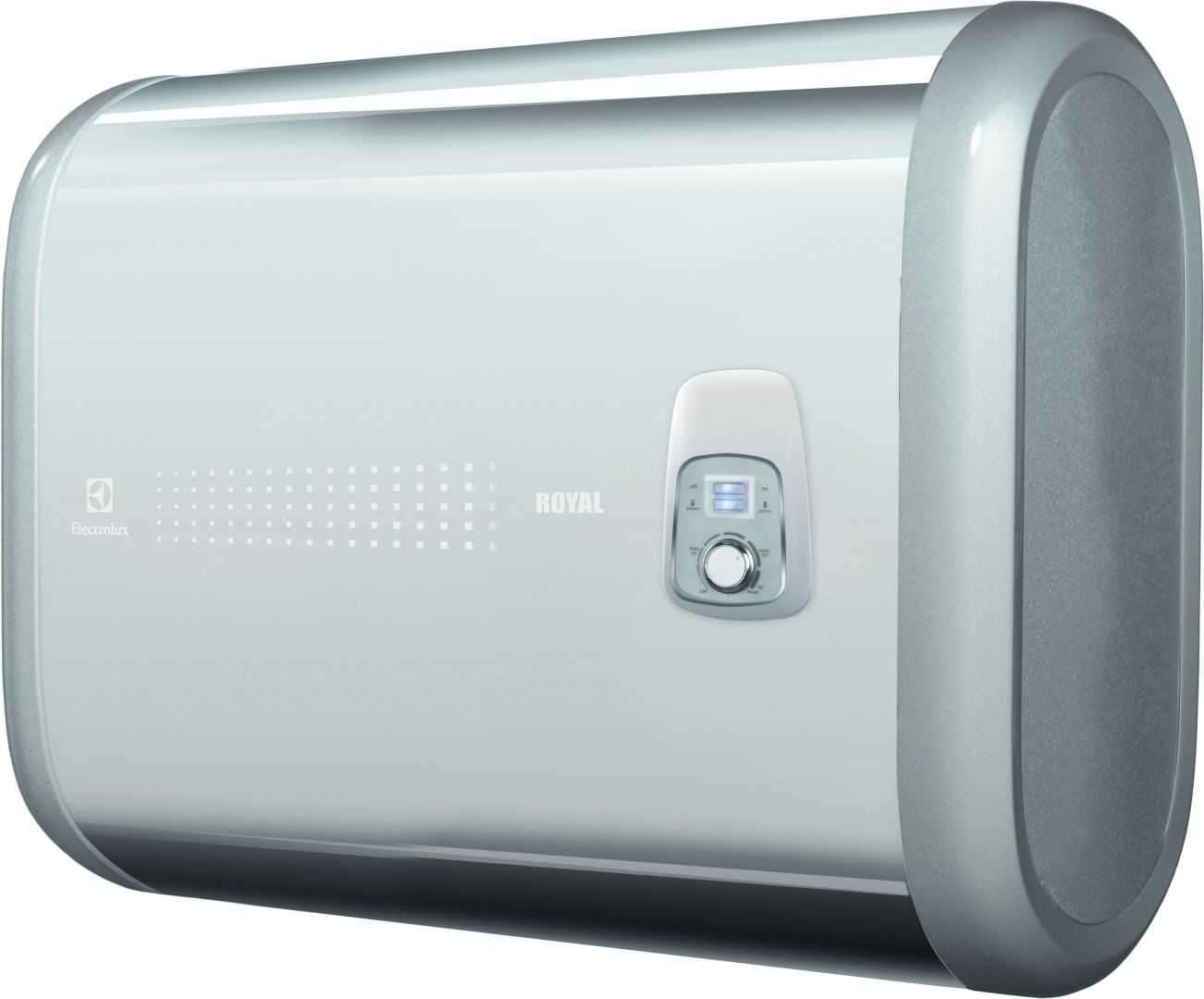

Водонагреватель Electrolux

Термекс – компания из Италии, создающая водонагреватели из стали, покрытой эмалью или стеклофарфором. Это придает им дополнительные эстетические и рабочие качества, с наличием дополнительной защиты и различными видами управления.

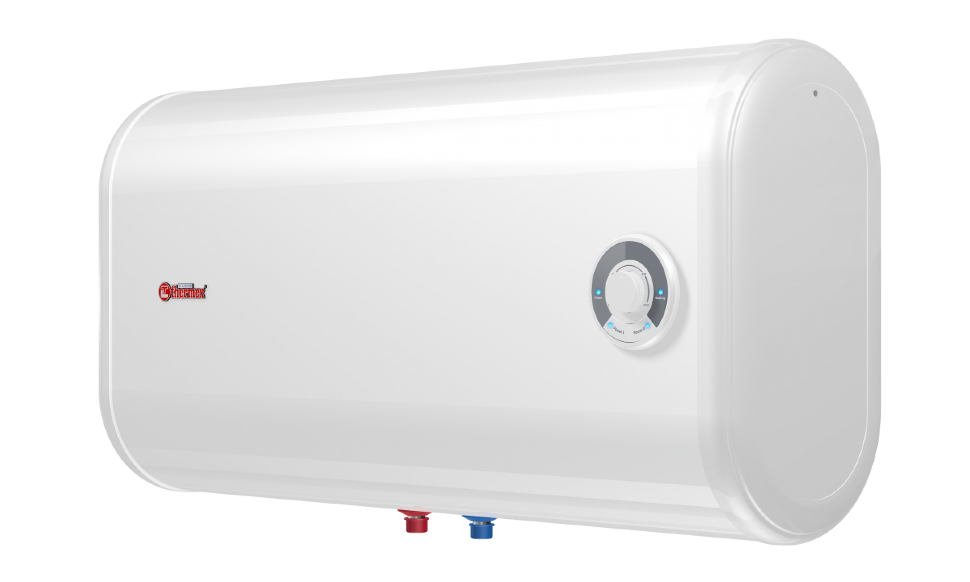

Водонагреватель Thermex

Каким образом осуществляется работа горизонтальных бойлеров

Работоспособность водонагревателя напрямую связана с его типом. Так, существуют проточные, то есть не накапливающие воду бойлеры, и накопительные нагреватели.

Накапливающие устройства, в отличие от проточных, оснащаются баком с различной емкостью. Принцип их работы состоит в следующих действиях: вода попадает в бак, где осуществляется повышение ее температуры до необходимого уровня. Выполняется данная операция благодаря присутствующим здесь ТЭНам. При включении бойлера вода выходит через трубу наружу в виде душа или струи.

Что касаемо уровня нагревания, то все зависит от общей мощности нагревательного прибора. Так, к примеру, недорогие бойлеры способны нагреть воду вплоть до 70 градусов при среднем показателе мощности в 3кВт.

Водонагреватель накопительный какой фирмы лучше?

Судя по отзывам покупателей, не всем фирмам-изготовителям можно доверять безоглядно. Но продукция нескольких брендов, зарекомендовавших себя с лучшей стороны, пользуется неизменным спросом в России и за рубежом.

STIEBEL ELTRON (Германия) изготавливает климатическое оборудование для промышленных и бытовых нужд. Экономичные накопительные водонагреватели с баками из нержавейки или эмалевым покрытием прослужат долго и безотказно.
Electrolux (Швеция) выпускает также стиральные и посудомоечные машины, холодильники и другую бытовую технику. Наиболее популярные водонагреватели этой фирмы отличаются простотой управления благодаря встроенной электронике. Они немного дороже аналогов. Но есть дешёвые бойлеры с более сложным механическим управлением. Также у бойлеров этого производителя красивый внешний вид. Быки выполнены из нержавеющей стали и некоторые модели с покрытием.
Thermex (Россия) производит только водонагреватели. Изделия этой фирмы востребованы во многих странах мира.
Ariston (Италия) входит в состав бренда Indesit, выпускает отопительные котлы и водонагреватели и другую бытовую технику. Настройка работы бойлеров электронная, но не навороченная. Качество продукции выше среднего, а цены ниже.
Zanussi (Италия) — дочерняя компания концерна Electrolux. Выпускает крупную бытовую технику (холодильники, морозильные камеры, плиты, вытяжки, стиральные и сушильные машины, микроволновые печи). Бойлеры этой фирмы заслужили высокие оценки покупателей.

Принцип работы проточного водонагревателя

Проточные электрические водонагреватели – это еще один вид альтернативного источника горячей воды, использующийся, как в квартирах, так и на предприятиях. Принцип его работы отличается от принципа работы емкостного нагревателя.В проточном электронагревателе приготовление горячей воды нужно температуры происходит буквально «на лету». Холодная вода, идущая из водопровода, проходит через мощные электрические нагревательные элементы и нагревается до нужной температуры.Как правило, проточные водонагреватели оборудуются датчиками потока, которые управляют включением нужного количества нагревательных элементов. При увеличении потока включается большее количество элементов, а при уменьшении – меньшее. Это дает возможность несколько снизить затраты электроэнергии, использующейся для нагрева воды.Также проточные водонагреватели имеют защиту от перегрева, которая отключает нагревательные элементы при достижении температуры выше определенного предела, чтобы не допустить ожогов.Как и в накопительных водонагревателях, в проточных устанавливается защита от повышения давления, предотвращающая механическое повреждение устройства при скачках давления, а также предотвращающая закипание воды при снижении ее расхода через нагреватель.В современных проточных водонагревателях используется электронное управление с выводом всей необходимой информации на дисплей. При этом могут отображаться следующие параметры:

температура воды;
текущий расход воды, л/мин;
мощность электронагревательных элементов в данный момент.

Дополнительно проточные нагреватели могут оборудоваться световой индикацией о превышении температуры выше определенного значения.Наиболее продвинутые нагреватели оборудуются пультом дистанционного управления.Устройство электрического проточного водонагревателя показано на рисунке ниже:

Цифрами на схеме обозначено:1 – труба подвода холодной воды; 2 – труба выхода горячей воды; 3 – блок электронного управления; 4 – электронагревательные элементы; 5 – пульт управления.

Производители водонагревателей

Ведущими производителями в сфере производства современных водонагревателей являются такие компании, как Термекс и Аристон. Оба производителя имеют большое количество различных моделей, среди которых имеются как горизонтальные, так и вертикальные (преимущественно) нагреватели. Компании ведут непрерывную напряженную работу, направленную на оптимизацию устройств рассматриваемого типа: увеличение КПД, снижение затрат электроэнергии, уменьшение габаритов устройства и т.д.

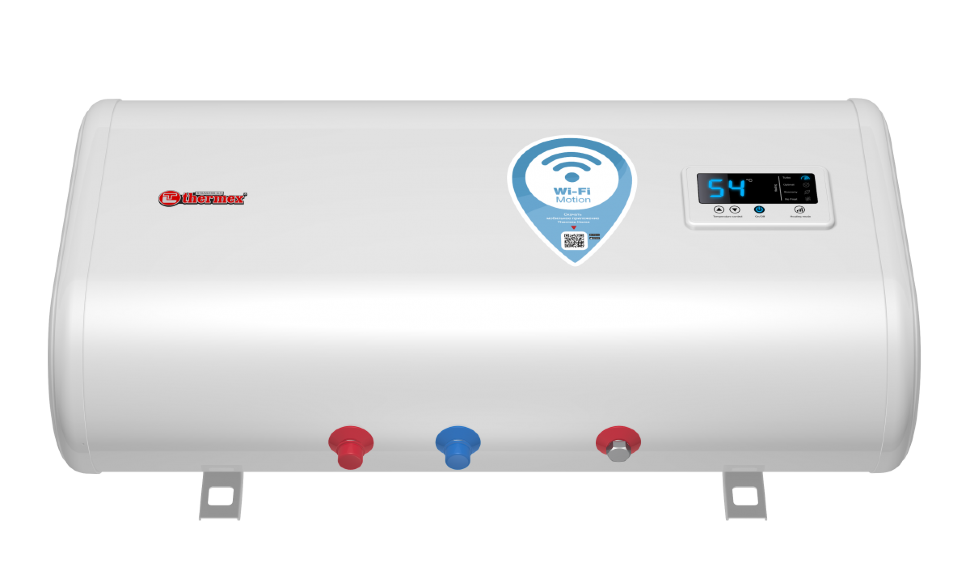

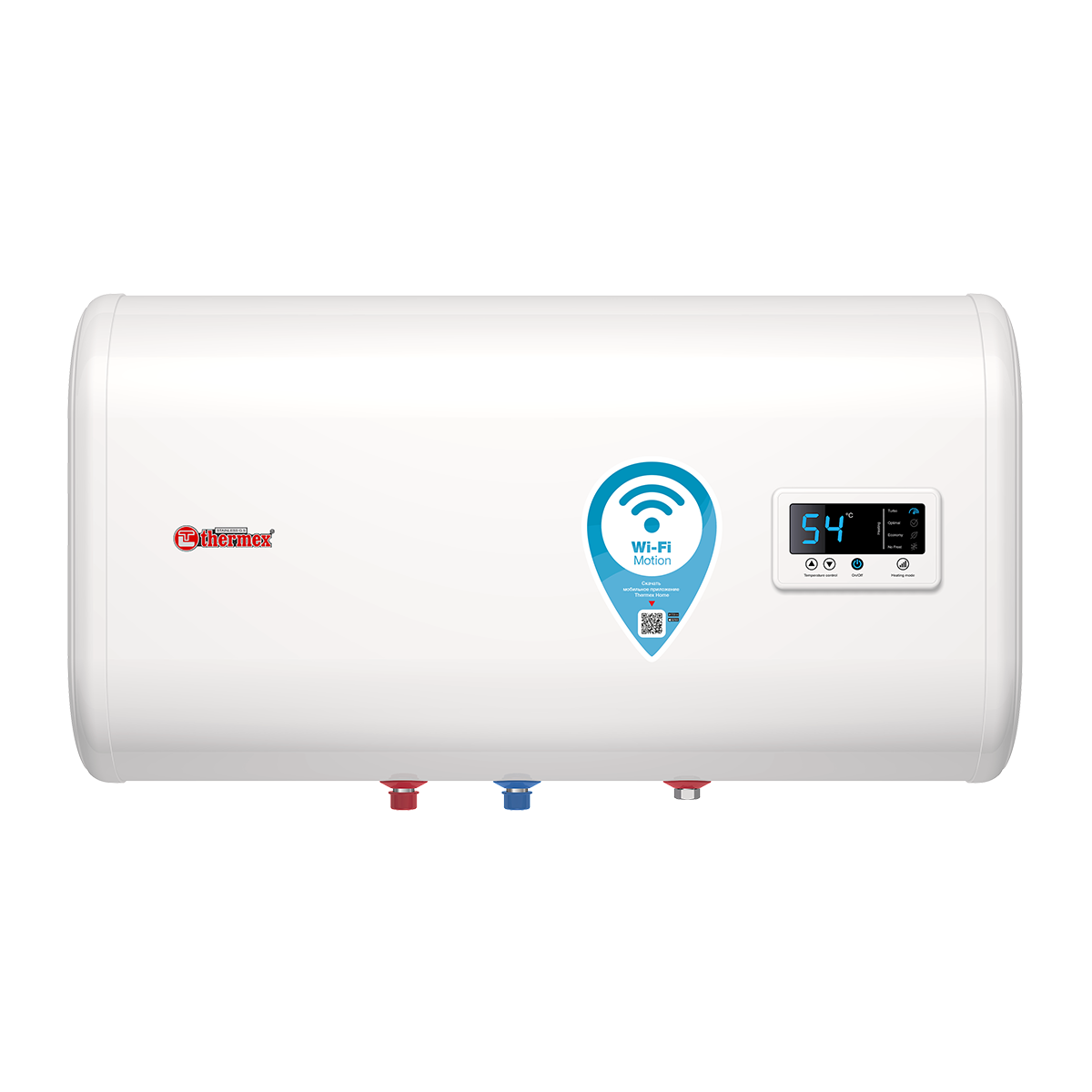

На сегодняшний день в компании Термекс имеется модель FLAT DIAMOND, которая имеет толщину всего 25 см – это очень хороший показатель, позволяющий сэкономить место. Вертикальные модели обрели тенденцию на сужение, что приводит к вытянутости устройства, а это в свою очередь способствует поддержанию стабильности температуры горячей воды. При этом производителям приходится уменьшать слой теплоизоляционных материалов, что позволяет судить об увеличении потерь тепловой энергии и снижении КПД. Поэтому следует понимать, что, покупая нагреватель, имеющий узкую форму, вы получите больший расход электрической энергии по сравнению с устройствами, которые имеют круглую форму сечения и называются «бочками».

Какой бойлер выбрать

Разновидности

Горизонтальные электрические бойлеры для воды, как и вертикальные, бывают различных видов. В первую очередь они различаются типом ТЭНов на следующие виды:

Тип нагревательного элемента

Изюминки

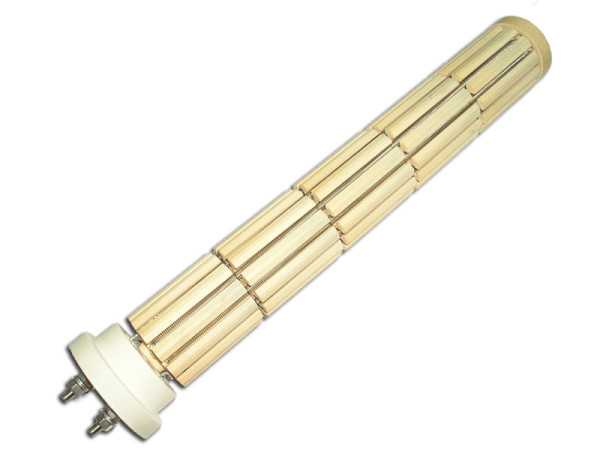

Сухой

В этом случае ТЭН не контактирует с водой.

Это дает следующие преимущества:

более большой срок работы, поскольку на нагревательном элементе не скапливается накипь. Действительно, емкость иногда все равно нужно промывать. В одной из статей на нашем я детально говорил как это делается;
исключена возможность попадания электрического ток в воду.

Недостатком сухих ТЭНов есть то, что они продолжительнее нагревают воду.

Мокрый

Данная конструкция есть классической, при которой ТЭН конкретно контактирует с водой. Основным преимуществом таких моделей есть то, что они быстро нагревают воду.

Одновременно с этим их нужно частенько очищать от накипи, в противном случае нагревательный элемент выходит из строя.

Помимо этого, еще одним ответственным различием бойлеров есть тип подключения. По этому параметру они делятся кроме этого на два вида:

Тип бойлера	Изюминки
Открытый	Легко устанавливаются, поскольку не требуют подключения к стояку. Такие водонагреватели предназначены для одной-двух точек водозабора. В большинстве случаев, их применяют на дачах.
Закрытый	Подключаются к стояку, в следствии чего способны обеспечить тёплой водой целый дом либо квартиру.

Бойлеры косвенного нагрева

Раздельно направляться сказать о горизонтальных бойлерах косвенного нагрева. Эти устройства подключаются к системе отопления и имеют в особый теплообменник. Так, теплоноситель, проходя через теплообменник, нагревает воду.

В следствии возможно выделить следующие преимущества для того чтобы устройства:

нагрев воды зимой осуществляется фактически безвозмездно, чем обеспечивается значительная экономия энергии;
теплоноситель не контактирует с нагреваемой водой, соответственно, она не загрязняется. Помимо этого, в качестве теплоносителя возможно применять антифриз;
в большинстве моделей имеется возможность переключать режим работы на подогрев воды электрическим ТЭНом, в следствии чего косвенный режим есть дополнительной функцией, которую возможно применять только зимой.

Само собой разумеется, цена бойлера с функцией косвенного нагрева более высокая, но, со временем устройство себя окупает. Ниже подробней ознакомимся с стоимостями на разные модели бойлеров, каковые в настоящее время предлагаются на отечественном рынке.

Цена бойлеров

Итак, со ценой некоторых моделей вы имеете возможность ознакомиться из таблицы ниже:

Модель	Цена в рублях
ОКСV 200 NTR 200 л (косвенного нагрева)	33 800
Sunsystem 200л (косвенного нагрева)	57 200
DRAZICE ОКСV 125л (с сухим термоэлементом)	22 800
РЕАЛТЕРМО 80л (с мокрым термоэлементом)	8 300
THERMEX ER 80л (с мокрым термоэлементом)	10 400
Thermex IF 80 H (плоский с мокрым термоэлементом и дисплеем)	23 810
Elsotherm CH50T (плоский с мокрым термоэлементом и дисплеем)	12 600

Вот, пожалуй, и вся основная информация относительно горизонтальных бойлеров. Что касается выбора, то какая-либо инструкция отсутствует, поскольку ориентироваться направляться на личные потребности и денежные возможности.

Заключение

Горизонтальный бойлер – это устройство для нагрева воды, которое обладает немалым количеством достоинств. Его удобно располагать даже в самых небольших ванных комнатах. Наиболее известные производители используют для его изготовления только качественные материалы, благодаря которым срок службы становится значительно дольше.
