CCD: уникальная чувствительность

В совокупности перечисленных мер удалось добиться значительных результатов по улучшению характеристик CCD.

Сравнить характеристики современных моделей с более ранними вариантами не представляется возможным, поскольку тогда не производились цветные матрицы широкого применения даже типового высокого разрешения. В свою очередь, сейчас не производятся черно-белые матрицы стандартного разрешения по новейшим технологиям Ex-view HAD II и Super HAD II.

В любом случае по чувствительности CCD до сих пор являются пока недостижимым ориентиром для CMOS, поэтому они все еще широко
используются за исключением мегапиксельных вариантов, которые очень дорого стоят и применяются в основном для специальных задач.

Ultraviolet Imagers

As ultraviolet photons are absorbed very close to the surface of silicon, UV imagers should not have nitride, polysilicon, or thick oxide layers that obstruct the absorption of UV photon. Contemporary UV imagers are therefore backside-thinned, most with just a very thin layer of AR coating over the silicon imaging surface.

Today’s deep submicron lithography requires deep UV light for quality inspection

While backside thinning is widely used in mobile imagers these days, UV response is not. To attain stable UV response, the imager surface needs specialty surface treatment, irrespective of whether the imager is CCD or CMOS. Several backside thinned imagers developed for visible imaging have thick oxide layers that can discolor and absorb UV after prolonged UV exposure. Certain backside-thinned imagers have imaging surfaces that are passivated by a highly doped boron layer that extends too deep into the silicon epi, resulting in a large fraction of UV photo-generated electrons being lost to recombination.

Backside thinning and UV response can be realized in all line scan imagers, but not all area imagers. None of the global shutter area CCD can be backside-thinned. The situation is better in CMOS area imagers, but not without trade-offs. CMOS area imagers with rolling shutter can be backside-thinned. Traditional CMOS global shutter area imagers possess storage nodes in each pixel that has to be shielded during thinning, provided these UV sensitive imagers will also be imaging in the visible. In backside-thinned area imagers, part of the pixel cannot be effectively protected from incident illumination, without considerably degrading the imager’s fill factor (the ratio of the light sensitive area to the total pixel area). Other types of CMOS global shutter area imagers are available that do not have light-sensitive storage nodes, but possess higher noise, lower full well, rolling shutter, or a combination of these.

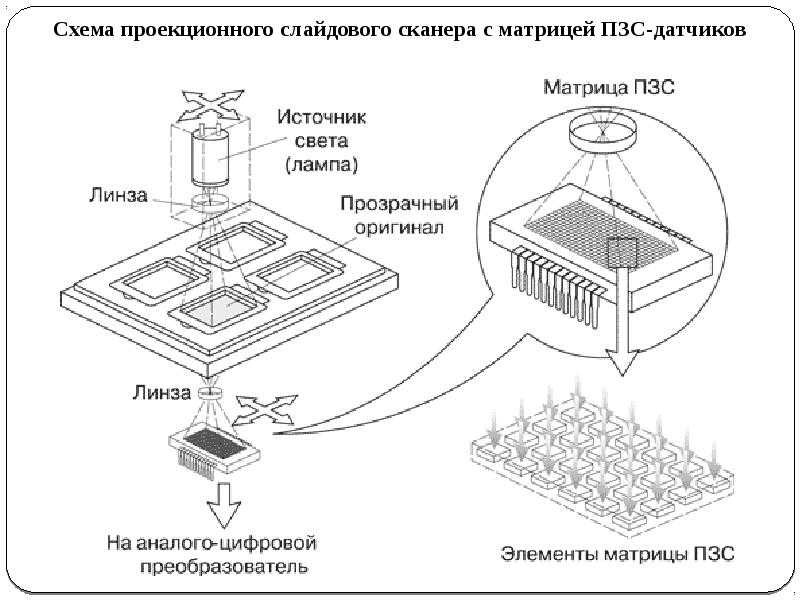

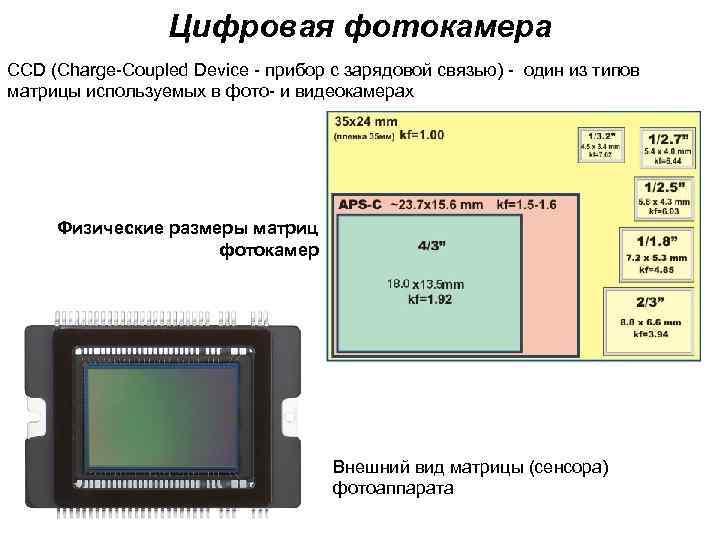

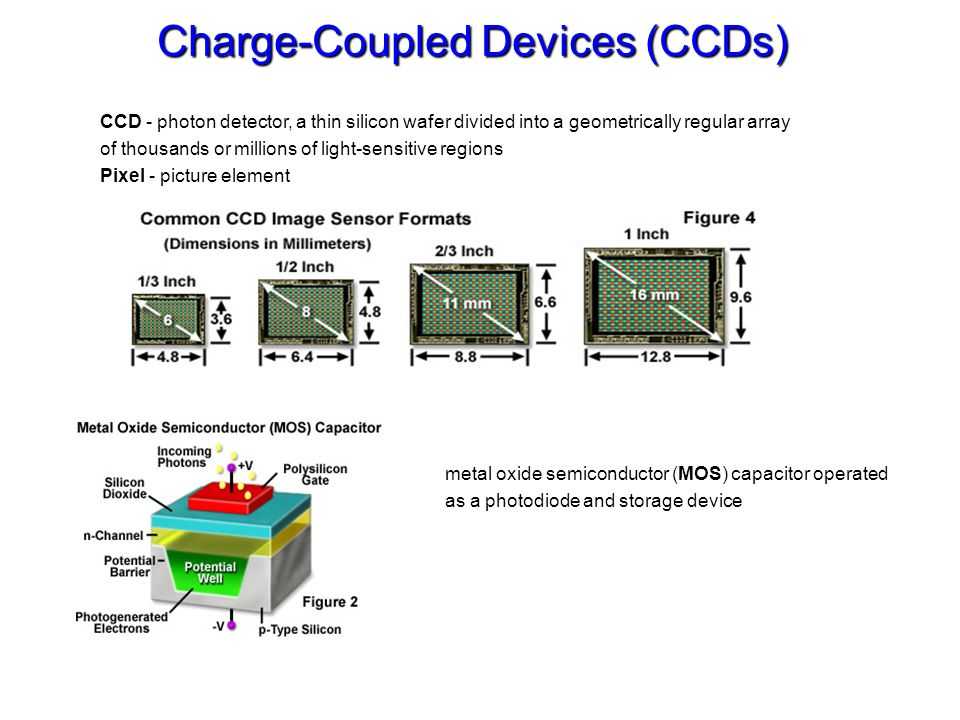

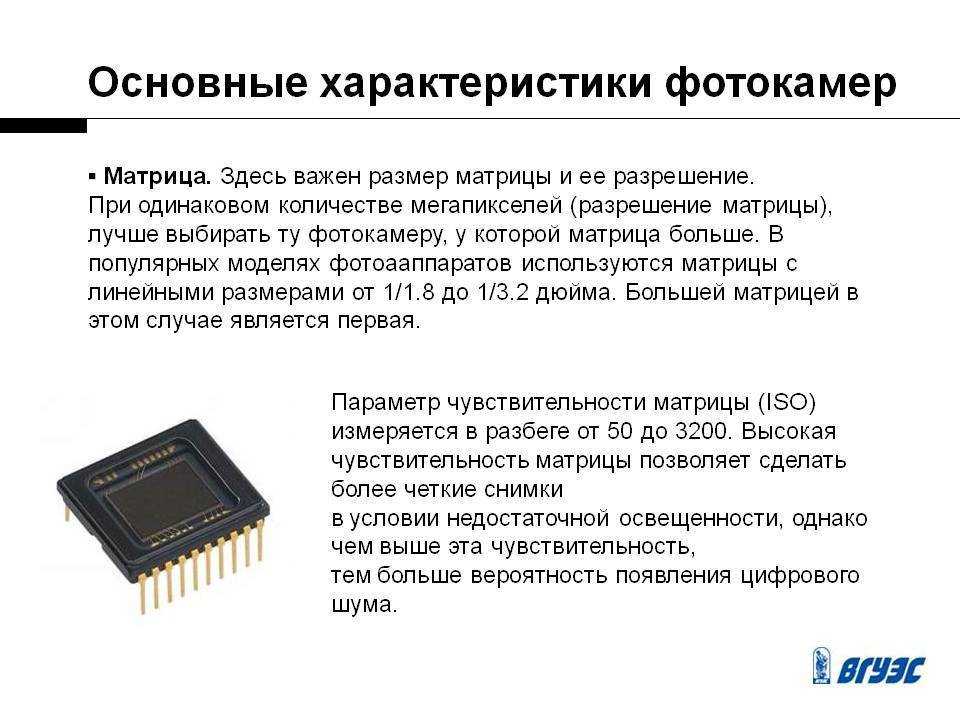

Размер пикселя и разрешение матрицы цифровой камеры

Принимая решение, какую купить цифровую камеру для телескопа или цифровую камеру для микроскопа, Вы можете заметить, что в описании их технических характеристик указан такой параметр как размер пикселя. Давайте разберемся, за что отвечает данная величина, и какой цифровой камере в таком случае следует отдать предпочтение.

Прежде всего, считаем, что нужно дать определение термину «пиксель». Понятие пиксель происходит от английского словосочетания picture element, что в переводе означает «элемент изображения». Так, говоря о пикселях, мы имеем в виду точки, образующие изображение на экране монитора. И отметим, что в формировании снимка, сделанного цифровой камерой, может участвовать даже несколько миллионов подобных точек.

А теперь давайте выясним, на что влияет размер этой точки, т.е. пикселя. От физического размера пикселя зависит количество собираемого им света. Поэтому чем крупнее пиксель, тем, соответственно, больше его площадь, а, значит, и количество собранного света. Таким образом, получаем, что чем больше физический размер пикселя, тем выше светочувствительность матрицы и лучше соотношение сигнал/шум.

Также заметим, что цифровые компактные фотоаппараты, которые часто еще называют мыльницами или цифромыльницами, при одинаковом количестве пикселей имеют гораздо меньшие размеры матрицы, чем обычные цифровые камеры. По этой причине мы получаем меньшие физические размеры пикселей на матрицах цифромыльниц. Таким образом, мы видим, что размеры пикселей оказывают существенное влияние на качество получаемого изображения, количество шумов и динамический диапазон. Отметим, что в пленочной фотографии шумы также еще могут называть «вуалью».

Так от физического размера пикселей зависит:

• Количество информации, попадающей на него
• Динамический диапазон матрицы
• Шумы

Нельзя ожидать, что решив купить цифровую камеру для телескопа или микроскопа с небольшим физическим размером матрицы и большим количеством пикселей, Вы получите качественный снимок.

Следует понимать, что чем меньшие размеры пикселя матрицы цифровой камеры, тем раньше проявляется дифракция, и получаемое изображение начинает мылить (собственно, отсюда и происходит название «мыльница»).

Сегодня производители цифровых камер предлагают цифровые камеры с разрешением, которое может достигать даже десятков миллионов пикселей. Чем большее количество пикселей указано в технических параметрах цифровой камеры для микроскопов и телескопов, тем большим будет разрешение матрицы цифровой камеры, а, следовательно, тем выше будет детализация полученного снимка.

Вывод:

Итак, при выборе цифровой камеры для микроскопа или телескопа рекомендуем Вам учитывать, что:

1. Чем больше физический размер пикселя, => тем большее количество информации на него попадает, и тем больше будет динамический диапазон матрицы, и меньше будут сказываться шумы.
2. Чем выше разрешение матрицы, => тем более четкое и детализированное изображение Вы получите и, тем большего размера фотографию будет возможно напечатать без ощутимой потери качества.

opticalmarket.com.ua

Часть третья. Дифракция в фотографии. Теория

Для этой части моей статьи все рисунки взяты из замечательного учебного пособия про дифракцию:Tutorials: difraction & photography. Очень рекомендую его всем, кто хочет глубоко разобраться в этой теме.

В этой части матрица ни причём, а отдуваться всё равно приходится. За физику. Какое отношение имеет дифракция к матрице цифрового фотоаппарата? Никакого. Но давайте рассмотрим, что же мы имеем ввиду под словом дифракция, когда говорим о головной боли фотографов?

Если не вдаваться в подробности, то дифракция — это физическое явление, которое мешает нам сильно закрывать диафрагму, снижая качество получаемого изображения.

Если рассмотреть причины дифракции, то мы увидим, что появляется она при прохождении света через диафрагму. После прохождения диафрагмы, лучи идут уже не столь прямо, как нам хотелось бы, а немного «расслаиваются», расходятся в стороны. В результате каждый лучик образует на поверхности матрицы не просто точку, а «кружок и круги по воде» — дифракционные кольца, или, как это ещё называют диск Эри (по фамилии учёного, английского астронома — George Biddell Airy):

Разумеется, что, в отличие от хорошо сфокусированной точки, подобные диски могут залезть на соседние пиксели, если те расположены достаточно плотно. А когда они лезут на соседние пиксели, мы прощаемся с хорошей резкостью.

Давайте рассмотрим это явление на примере. Зная размер пикселей, мы без труда построим сетку, обозначающую границы пикселей (пунктиром). Далее по формуле мы вычисляем диаметр диска Эри и для упрощения представляем его в виде пятна света. И попробуем наложить диски Эри, характерные для самых распространённых диафрагм, на нашу сетку. Для примера я взял размер пикселя камеры 5D MarkII, а значения диафрагм указаны под каждым рисунком:

Как вы видите, при неизменной сетке пикселей кружок Эри растёт. При f/16 он уже значительно залезает на соседние пиксели, что в реальной жизни будет размывать картинку, не давая нам попиксельной резкости. А при f/22 этот диск занимает почти всю площадь 9 пикселей! Зная размеры этого кружка, я могу рассчитать максимально закрытую диафрагму, после которой дальнейшее закрытие, будет ухудшать фотографию. Этот параметр мой коллега с the-digital-picture.com называет DLA (diffraction limited aperture), что соответствует русскому термину ДОД (дифракционное ограничение диафрагмы). Однако мои расчёты числового значения этого параметра несколько отличаются от вычислений автора вышеуказанного сайта. Например, в своей формуле он, видимо, каким-то образом учитывает и размер всей матрицы (в частности, при равной плотности пикселей, значения DLA 40D (f/9.3) и 1D MarkIV (f/9.1) различаются). Это, конечно же, не может быть верным, когда мы говорим о дифракции на уровне пикселей. Впрочем, наши результаты не сильно расходятся, так что разницей можно принебречь. К тому же, в силу сочетания очень многих факторов (нечеткость границ диска, сложная структура ячеек матрицы и пр.), невозможно с абсолютной точностью назвать величину DLA, после которой начинает наблюдаться деградация изображения. Итак, давайте посмотрим, как это работает. Для 5D MarkII (как и для 20D), DLA составляет f/10,8, что очень близко к рисунку выше с подписью f/11. В то же время, для Canon 1D (всего 4 mp, — самые крупные ячейки матрицы среди всех камер Canon), этот параметр составляет f/19,1. Давайте закроем диафрагму до f/16, и посмотрим, как будет выглядеть диск Эри, спроецированный на сетку пикселей 1D и на сетку 5D MarkII (или 1Ds MarkIII или 20D):

Как видно из этого примера, что позволено Юпитеру, не позволено быку. При съёмке на 1D мы легко можем закрыть диафрагму до f/16, а на 5D Mark II это приведёт к снижению возможной детализации.

CMOS: улучшение чувствительности

Первые образцы камер наблюдения конца 1990-х – начала 2000-х с CMOS-матрицами имели разрешение 352х288 пкс и чувствительность даже для черно-белого варианта около 1 лк. Цветные варианты уже стандартного разрешения отличались чувствительностью около 7–10 лк.

Что предлагают поставщики
В настоящее время чувствительность CMOS-матриц, безусловно, выросла, но не превышает для типовых вариантов цветного изображения величины порядка нескольких люксов при разумных величинах F числа объектива (1,2– 1,4). Это подтверждают данные технических характеристик брендов IP-видеонаблюдения, в которых применяются CMOS-матрицы с прогрессивной разверткой. Те производители, которые заявляют чувствительность около десятых долей люкса, обычно уточняют, что это данные для меньшей частоты кадров, режима накопления или по крайней мере включенной и достаточно глубокой АРУ (AGC). Причем у некоторых производителей IP-камер максимальная АРУ достигает умопомрачительной величины –120 дБ (1 млн раз). Можно надеяться, что чувствительность для этого случая в представлении производителей предполагает пристойное отношение «сигнал/шум», позволяющее наблюдать не один только «снег» на экране.

Инновации улучшают качество видео

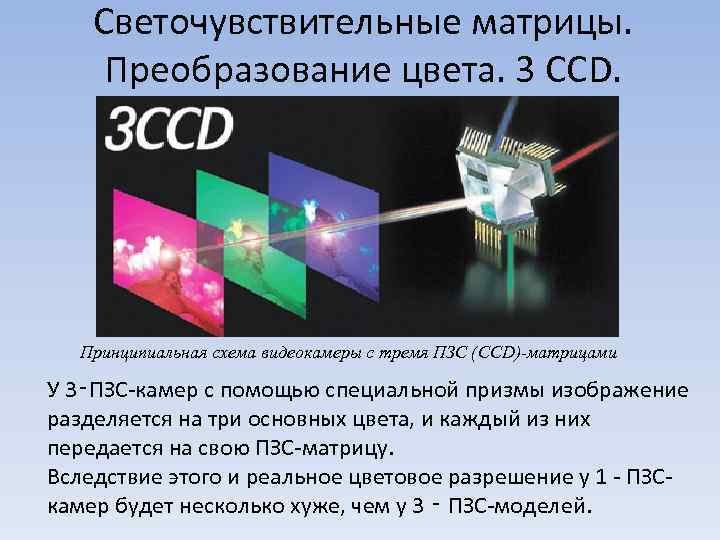

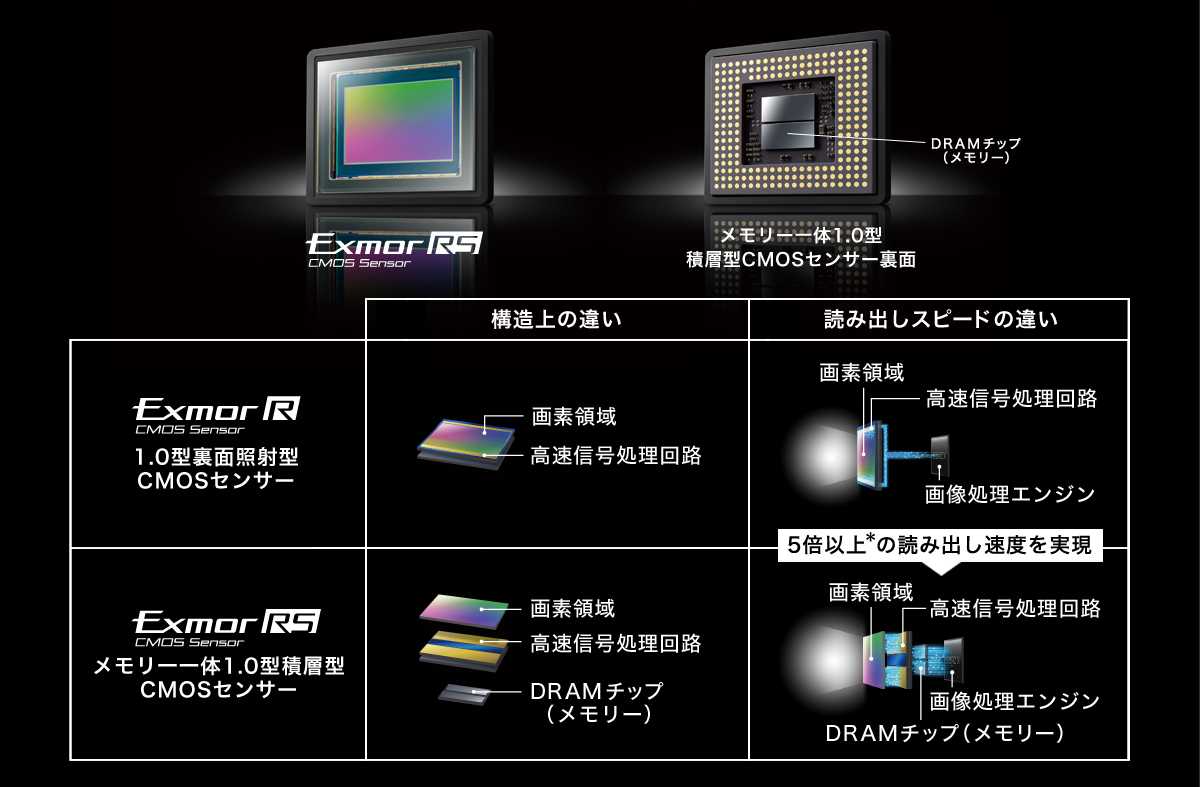

В стремлении улучшить характеристики CMOS-матриц компания Sony предложила ряд новых технологий, обеспечивающих практическое сравнение CMOS-матриц с CCD по чувствительности, отношению «сигнал/шум» в мегапиксельных вариантах.

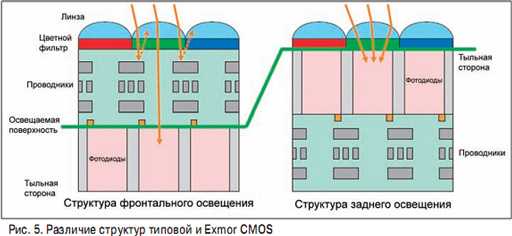

Новая технология производства матриц Exmor основана на изменении направления падения светового потока на матрицу. В типовой архитектуре свет падает на фронтальную поверхность кремниевой пластины через и мимо проводников схемы матрицы. Свет рассеивается и перекрывается этими элементами. В новой модификации свет поступает на тыльную сторону кремниевой пластины. Это привело к существенному росту чувствительности и снижению шума CMOS-матрицы. На рис. 5 поясняется различие структур типовой матрицы и матрицы Exmor, показанных в разрезе.

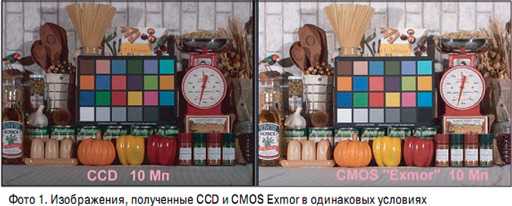

На фото 1 приведены изображения тестового
объекта, полученные при освещенности 100 лк (F4.0 и 1/30 с) камерой с CCD (фронтальное освещение) и CMOS Exmor, имеющих одинаковый формат и разрешение 10 Мпкс. Очевидно, что изображение камеры с CMOS по крайней мере не хуже изображения с CCD.

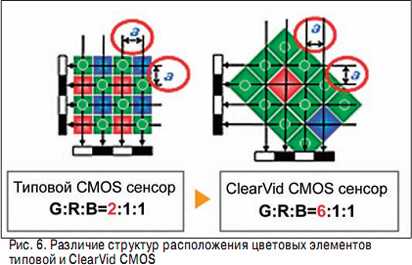

Другим способом улучшения чувствительности CMOS-сенсоров является отказ от прямоугольного расположения пикселей с построчным сдвигом красного и синего элементов. При этом в построении одного элемента разрешения используются по два зеленых пикселя – синий и красный из разных строк. Взамен предлагается диагональное расположение элементов с использованием шести соседних зеленых элементов для построения одного элемента разрешения. Такая технология получила название ClearVid CMOS. Для обработки предполагается более мощный сигнальный процессор изображений. Различие структур расположения цветных элементов иллюстрируются рис. 6.

Считывание информации осуществляется быстродействующим параллельным аналого-цифровым преобразователем. При этом частота кадров прогрессивной развертки может достигать 180 и даже 240 кадр/с. При параллельном съеме информации устраняется диагональный сдвиг кадра, привычный для CMOS-камер с последовательным экспонированием и считыванием сигнала, так называемый эффект Rolling Shutter – когда полностью отсутствует характерный смаз быстро движущихся объектов.

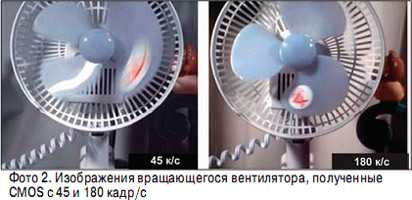

На фото 2 приведены изображения вращающегося вентилятора, полученные CMOS-камерой с частотой кадров 45 и 180 кадр/с.

Что же это значит и в чем отличие?

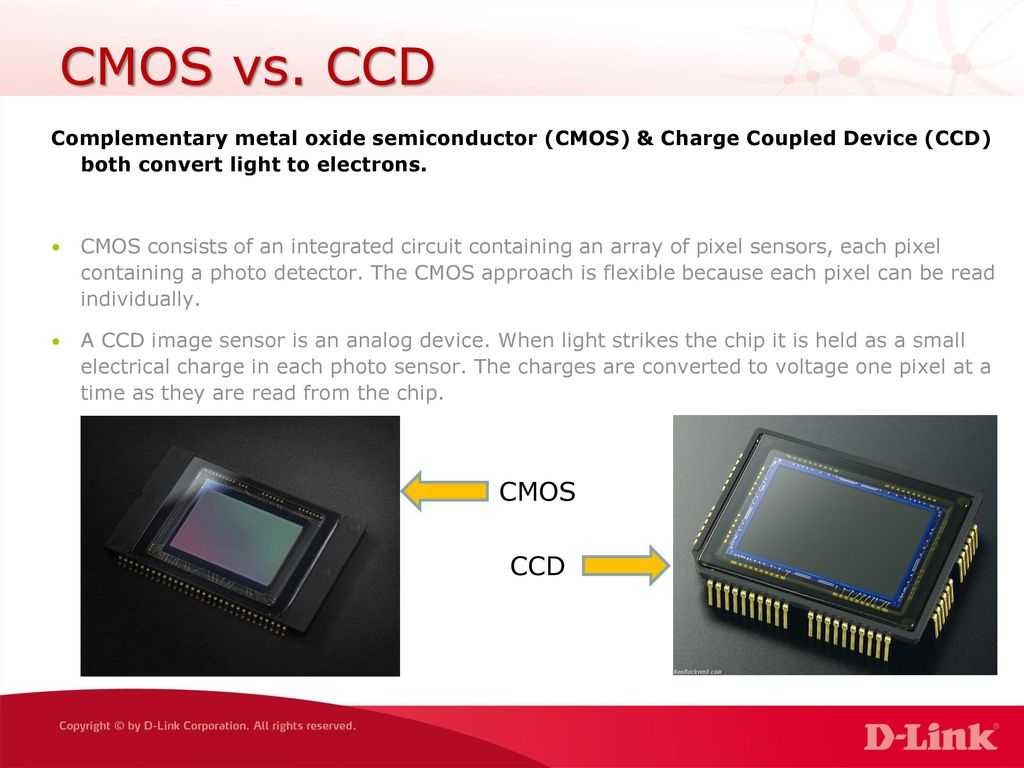

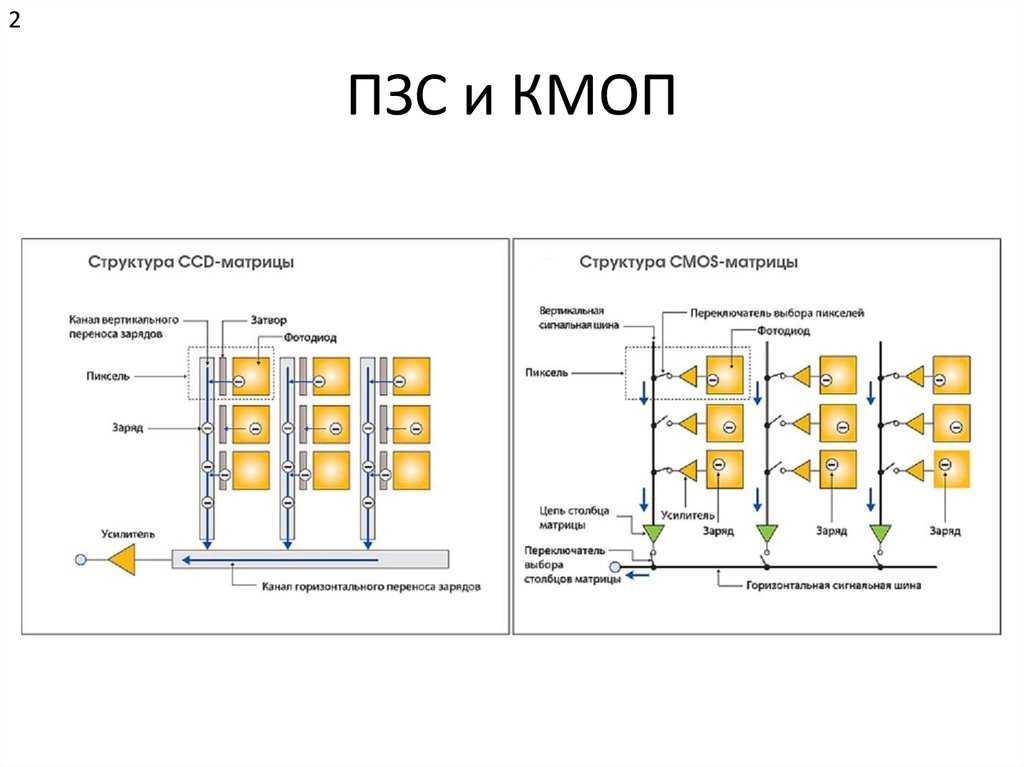

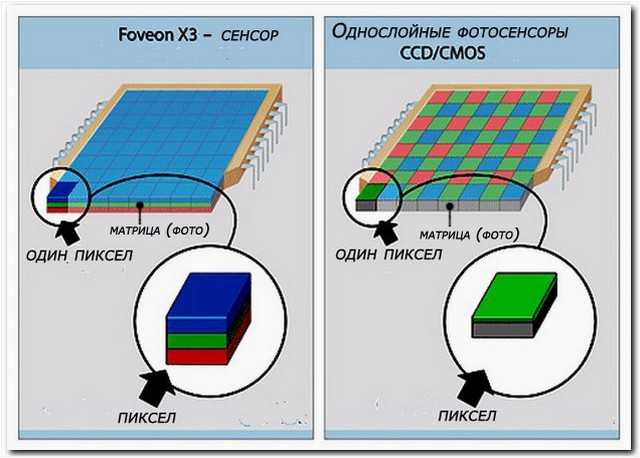

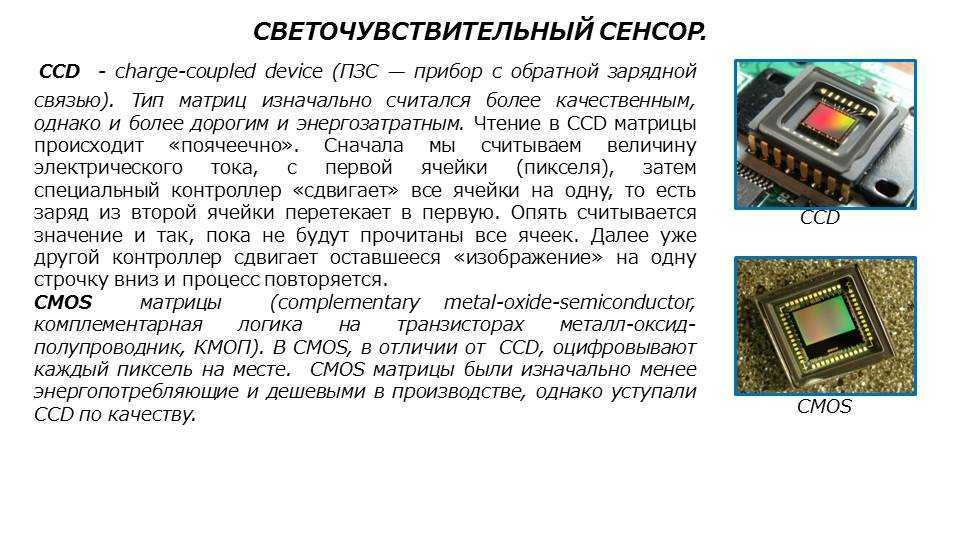

CCD и CMOS сенсоры были изобретены в 1960–1970х годах, и они пришли на смену электронно-лучевым видиконам. CCD сенсоры изначально стали доминирующими на рынке, они были нацелены на использование в научных исследованиях (равно как, и в промышленности, и медицине) и позволяли достичь превосходного качества изображения, соответствующего уровню технологий того времени. Полупроводниковые производства просто не могли «раскрыть» все возможности CMOS сенсоров на то время. Вновь интерес к производству CMOS возник в 90-х годах, так как была выявлена необходимость массового производства матриц с меньшим энергопотреблением и меньшей ценой.

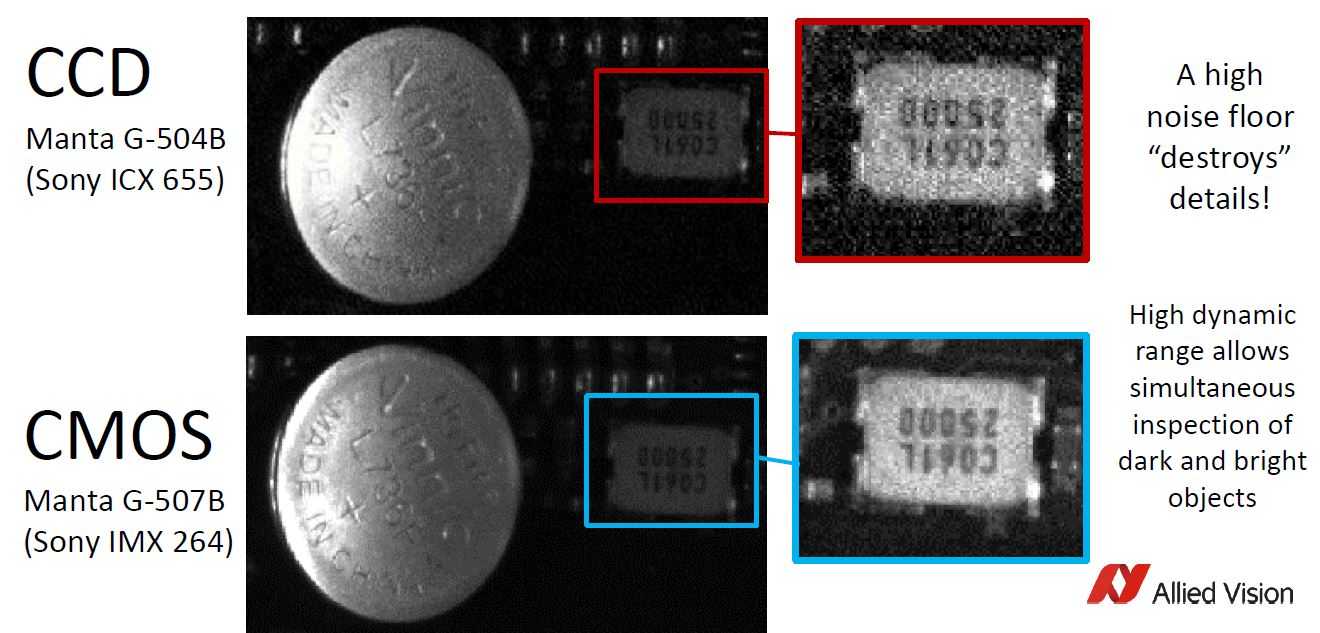

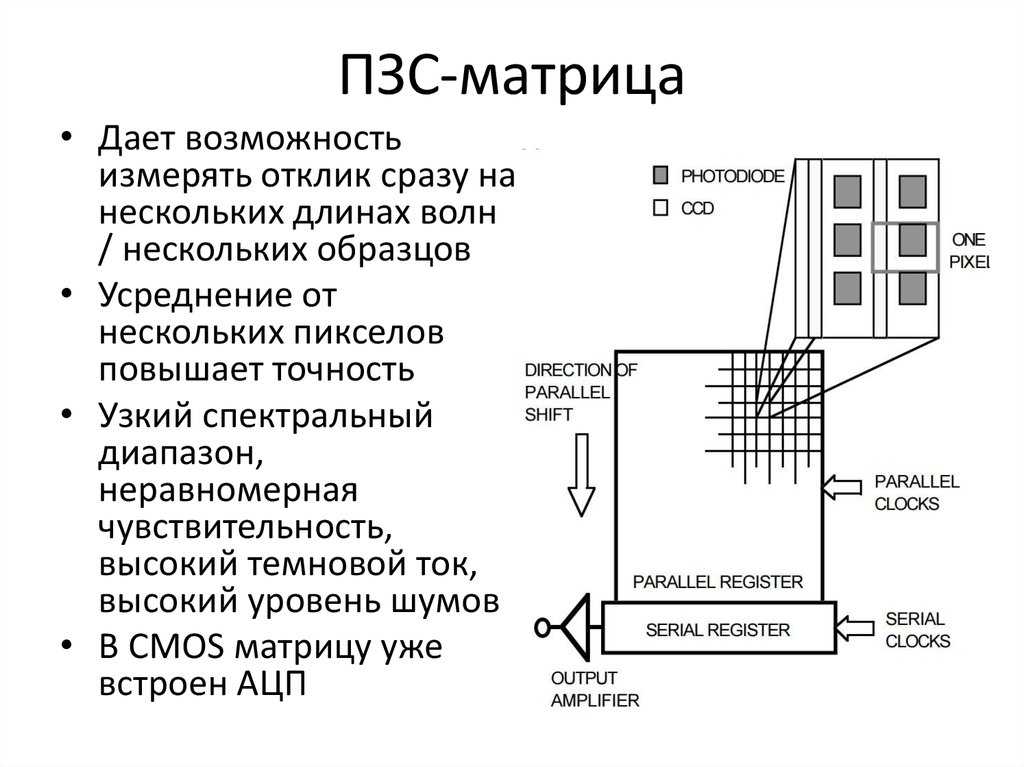

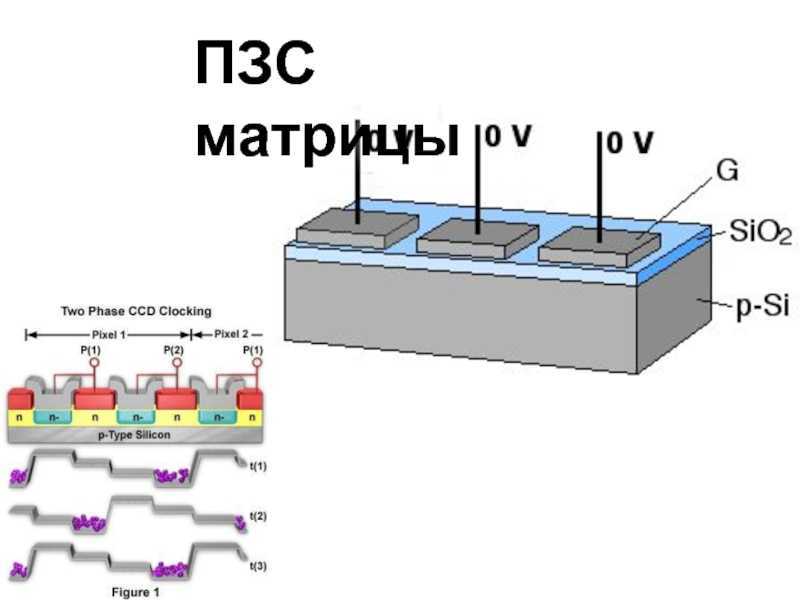

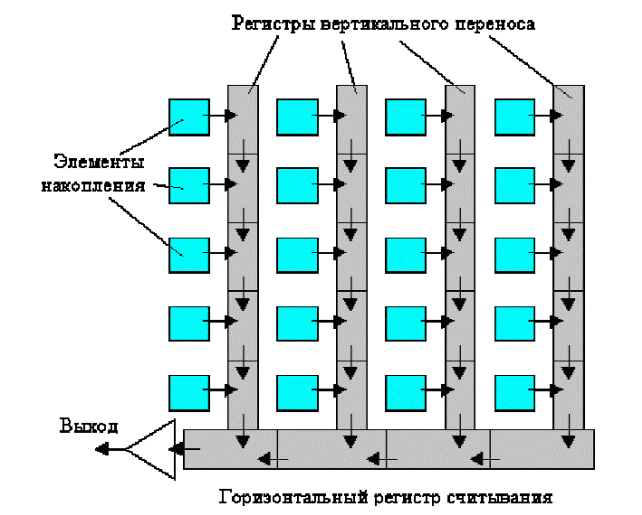

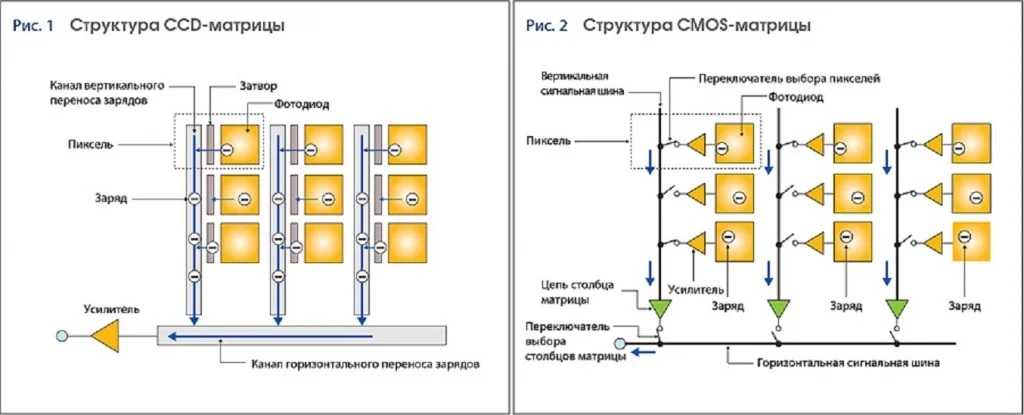

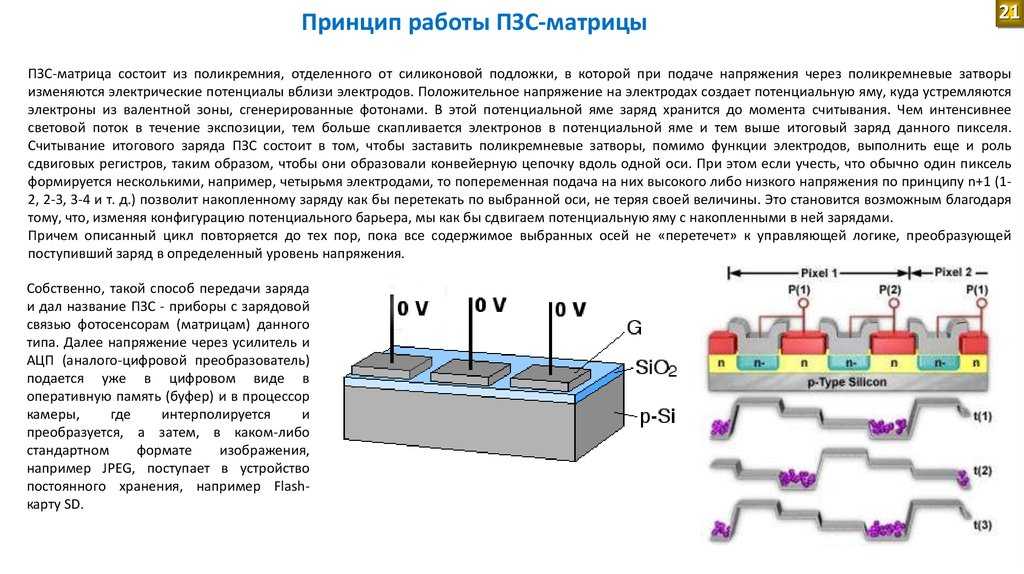

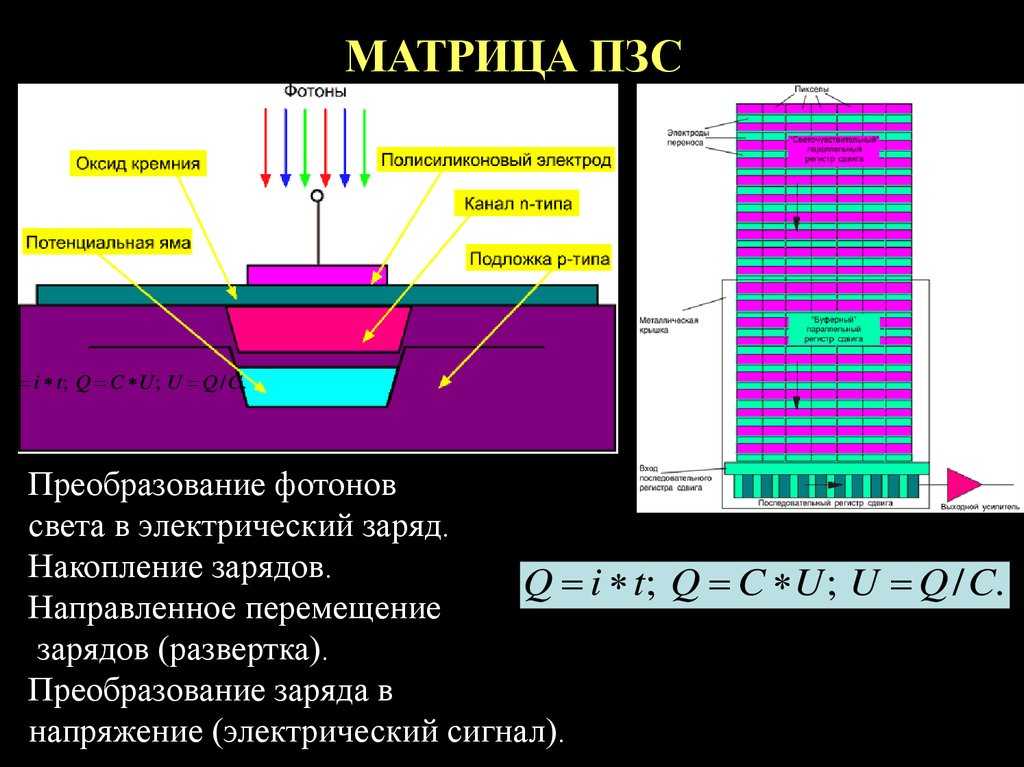

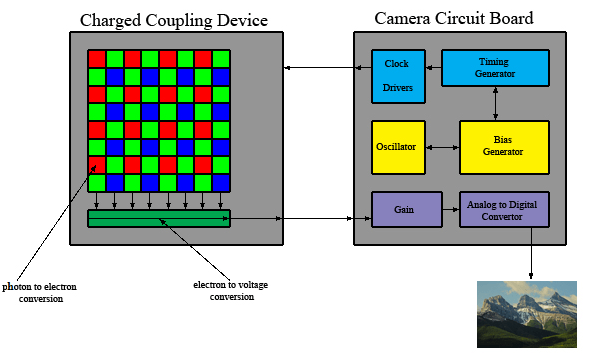

В CCD сенсоре свет, который попадает на пиксель, изменяет его «электрическое» состояние. «Информация» об этом передаётся только через один выходной канал (реже — два). Далее происходит конвертация в уровень напряжения, проходит процедура буферизации и подача на выходе — как аналоговый электрический сигнал. Данный сигнал потом усиливается и конвертируется в цифровое значение, благодаря аналого-цифровому преобразователю (АЦП), который находится вне сенсора.

CMOS сенсоры благодаря технологии производства уже включают в себя усилители и АЦП, соответственно процедура получения изображения позволяет достичь гораздо большей скорости чтения.

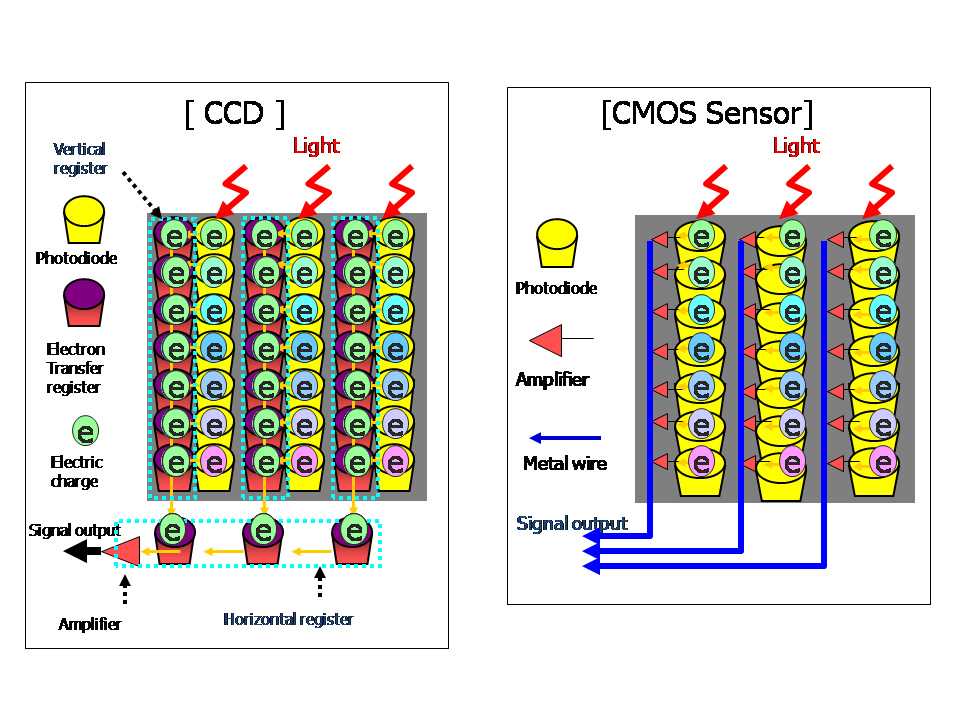

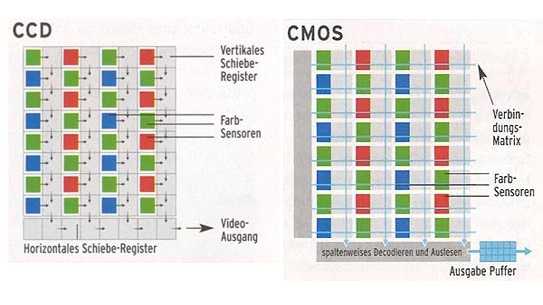

Все это сказывается на общем методе получения изображения — технология CCD позволяет проводить считывание только с одного канала или максимум двух (и это является «бутылочным горлышком» данной технологии). Тогда как в CMOS сенсоре цифровые усилители используются в каждом отдельном пикселе (на данный момент в CMOS сенсорах могут использоваться 8 и 16 канальное считывание). Казалось бы, отдельное считывание каждого пикселя должно занимать больше времени, но так как процессы считывания в CMOS сенсорах происходят параллельно, это позволяет им достичь большей пропускной способности по сравнению с CCD сенсорами.

Источник изображения:

Это можно сравнить с дорогой  CCD представляет собой хорошую, но двух полосную автомагистраль, в то время как CMOS сенсоры можно сравнить с восьми или даже 16 полосным шоссе.

Область применения CMOS матриц

• При охране квартир;
• Наблюдении за аэропортом;
• Контроле строительной площадки;
• В офисе;
• В торговом центре;
• На складе;
• Для других объектов с разными условиями эксплуатации.

Матрицы удастся встретить в дорожной (контроль поведения участников дорожного движения), научной сфере, медицине, промышленности.

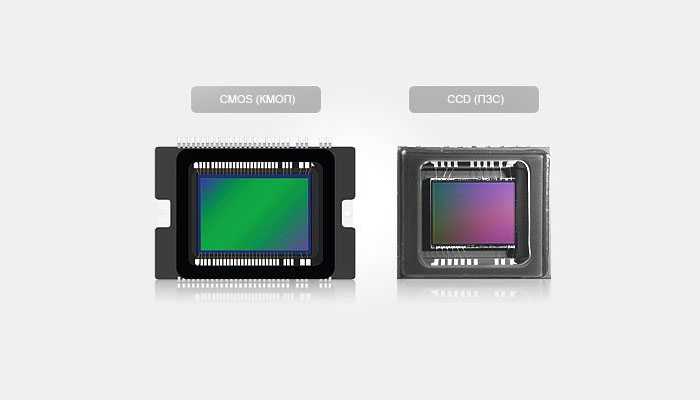

Сравнение матриц в видеокамерах и фотоаппаратах (CMOS, CCD)

Недавно в нашей статье о выборе видеокамеры для семьи мы писали о матрицах. Там мы коснулись этого вопроса легко, однако сегодня постараемся более детально описать обе технологии.

Что же такое матрица в видеокамере? Это микросхема, которая преобразовывает световой сигнал в электрический. На сегодняшний день существует 2 технологии, то есть2 типа матриц – CCD (ПЗС) и CMOS (КМОП)
. Они отличаются друг от друга, каждая имеет свои плюсы и минусы. Нельзя точно сказать, какая из них лучше, а какая – хуже. Они развиваются параллельно. Вдаваться с технические детали мы не будем, т.к. они будут банально непонятны, но общими словами определим их главные плюсы и минусы.

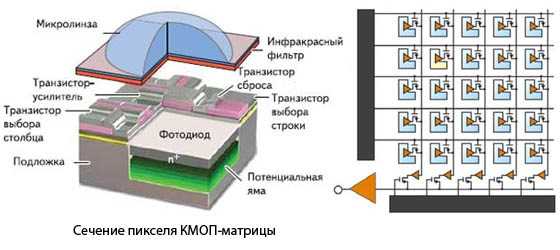

Технология CMOS (КМОП)

CMOS-матрицы
в первую очередь хвастаются низким энергопотреблением, что плюс. Видеокамера с этой технологией будет работать чуть дольше (зависит от емкости аккумулятора). Но это мелочи.

Главное отличие и достоинство – это произвольное считывание ячеек (в CCD считывание осуществляется одновременно), благодаря чему исключается размазывание картинки. Возможно, вы когда-нибудь видели «вертикальные столбы света» от точечных ярких объектов? Так вот CMOS-матрицы исключают возможность их появления. И еще камеры на их основе дешевле.

Недостатки также есть. Первый из них – небольшой размер светочувствительного элемента (в соотношении к размеру пикселя). Здесь большая часть площади пикселя занята под электронику, поэтому и площадь светочувствительного элемента уменьшена. Следовательно, чувствительность матрицы уменьшается.

Т.к. электронная обработка осуществляется на пикселе, то и количество помех на картинке возрастает. Это также является недостатком, как и низкое время сканирования. Из-за этого возникает эффект «бегущего затвора»: при движении оператора возможно искажение объекта в кадре.

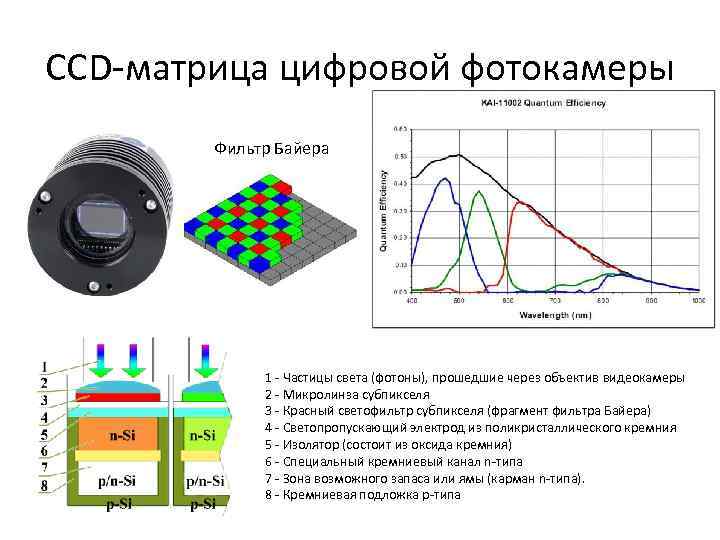

Технология CCD (ПЗС)

Видеокамеры с CCD-матрицами позволяют получить высококачественное изображение. Визуально легко заметить меньшее количество шумов на видео, отснятом с помощью видеокамеры на основе CCD-матрицы по сравнению с видео, отснятым на камеру CMOS

Это самое первое и важное преимущество. И еще: эффективность CCD-матриц просто потрясающая: коэффициент заполнения приближается к 100%, соотношение зарегистрированных фотонов равен 95%

Возьмите обычный человеческий глаз – здесь соотношение равно приблизительно 1%.

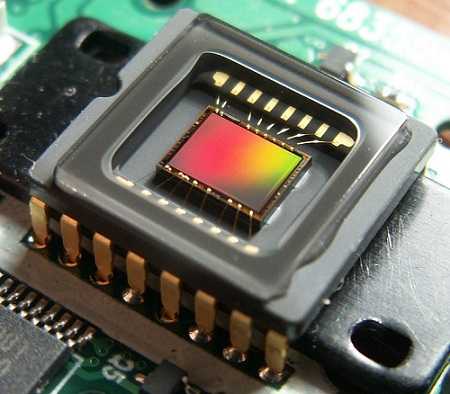

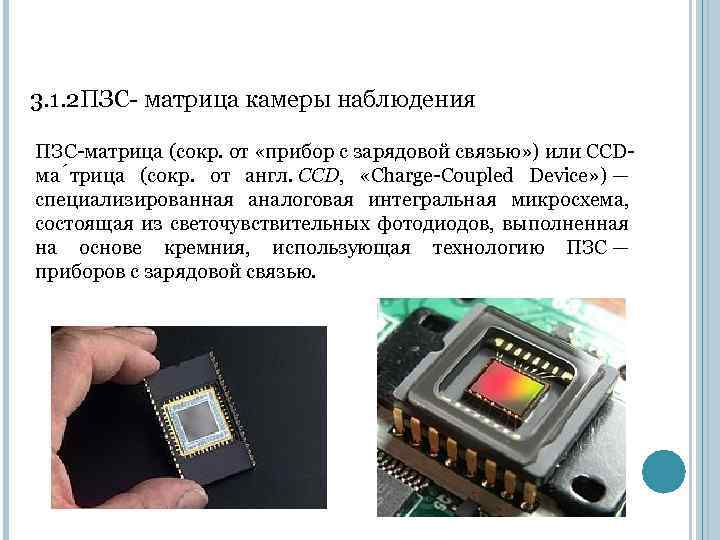

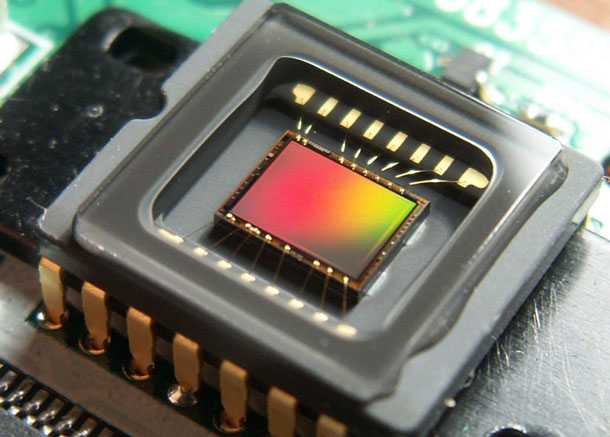

ПЗС-матрица камеры

Высокая цена и большое энергопотребление – это недостатки данных матриц. Дело в том, что здесь процесс записи невероятно труден. Фиксация изображения осуществляется благодаря многим дополнительным механизмам, которых нет в CMOS-матрицах, поэтому технология CCD существенно дороже.

CCD-матрицы используются в устройствах, от которых требуется получение цветного и качественного изображения, и которыми, возможно, будут снимать динамические сцены. Это профессиональны видеокамеры в своем большинстве, хотя и бытовые тоже. Это также системы наблюдения, цифровые фотоаппараты и т.д.

CMOS-матрицам применяются там, где нет особо высоких требований к качестве картинки: датчики движения, недорогих смартфонах…Впрочем, так было ранее. Современные матрицы CMOS имеют разные модификации, что делает их весьма качественными и достойными с точки зрения составления конкуренции матрицам CCD.

Сейчас сложно судить о том, какая технология лучше, ведь обе демонстрируют прекрасные результаты. Поэтому ставить тип матрицы как единственный критерий выбора, как минимум, глупо

Важно учитывать многие характеристики

От редакции сайта Vt-tech.eu

Автор данной статьи — Владимир Медведев. Статья была опубликована на личном сайте автора по адресу:vladimirmedvedev.com/dpi.htmlОднако, автор решил полностью переделать сайт и статья пропала.Статья очень хорошо и доступно раскрывает тему дифракции при высоких значениях диафрагмы, поэтому редакция сайта Vt-Tech никак не могла пройти мимо. Мы извлекли статью из архивов кэширующих сайтов и выложили здесь.

При экспорте статьи немного пострадали картинки: не все изображения из первоначальной статьи доступны.

Надеемся, что автор статьи не будет возражать против размещения её здесь.

Соотношение сторон кадра

Формат	Разрешение (в пикселях)	Соотношение сторон	Развёртка
1MP/720P	1280×720	16:9	Прогрессивная
SXGA/960P	1280×960	4:3	Прогрессивная
1.3MP	1280×1024	5:4	Прогрессивная
2MP/1080P	1920×1080	16:9	Прогрессивная
2.3MP	1920×1200	16:10	Прогрессивная
3MP	2048×1536	4:3	Прогрессивная
4MP	2592×1520	16:9	Прогрессивная
5MP	2560×1960	4:3	Прогрессивная
6MP	3072×2048	3:2	Прогрессивная
4K Ultra HD	3840×2160	16:9	Прогрессивная
8K Ultra HD	7680×4320	16:9	Прогрессивная

Соотношение сторон кадра для разных разрешений матрицы

Соотношение сторон кадра напрямую зависит от соотношения сторон матрицы. Наиболее распространенные — 16:9 и 4:3. Современные мониторы, как правило, сами — формата 16:9, поэтому формат 4:3 — не самый удачный, кроме того, как правило область интереса находится в центре кадра, а не сверху и снизу. Поэтому формат 16:9 — наиболее распространен.

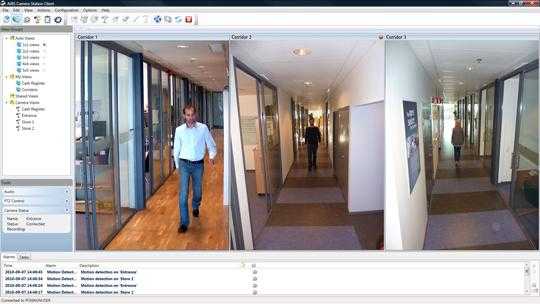

«Коридорный» формат

Это всего-лишь «повернутое» на 90° изображение (9:16; 3:4 и т.п.). Коридорный формат удобен для ряда локаций — просмотра длинных коридоров, периметра промышленного предприятия (забора) и др. Для применения такого формата камера должна иметь возможность поворота объектива на 90° либо установки всей камеры «на боку». Процессор камеры должен уметь формировать поток, повернутый на 90° в обратную сторону.

Пример раскладки камер «коридорного» формата

Тип CMOS или КМОП

Отличительной чертой CMOS-матриц можно считать низкое энергопотребление, что является неоспоримым плюсом.

К особенностям данной технологии можно отнести:

• Произвольное считывание ячеек, что позволяет получать высококачественное несмазанное изображение;
• Отсутствие «вертикальных столбцов света», возникающих из-за яркости точечных объективов;
• Доступность цены;
• Низкая чувствительность матрицы из-за сниженной площади светочувствительного элемента, что является небольшим минусом;
• Низкое время сканирования, из-за чего объекты, расположенные в качестве, периодически могут искажаться;
• Обработка картинки на пикселе, повышающая число помех.

Кто здесь

Эту таблицу я сделал уже много лет назад, для наглядного сравнения цифровых фотоаппаратов. В те годы было много путаницы даже с понятием «кропа» и «полного формата», не говоря уже про компактные и среднеформатные аппараты. Скудная информация была разбросана по многочисленным сайтам производителей фототехники, и сравнить камеры наглядно было практически невозможно. Всё это вводило в заблуждение многих фотолюбителей, разжигая яростные споры на профильных форумах.

Чтобы как-то упорядочить ситуацию и привести к одному знаменателю любые камеры — от мыльниц до среднеформатных камер, я решил использовать понятие плотности пикселей — DPI (хотя, возможно, будет правильней сказать ppi). Почему я выбрал именно этот параметр, который раньше нигде не использовался для этого? Просто потому, что имевшаяся в открытом доступе информация, позволяла рассчитывать его идеально точно, без погрешностей. Зная длину и ширину матрицы, а также количество пикселей, я мог без труда, абсолютно точно рассчитать их плотность. В качестве бонуса, понятие плотности пикселей, позволило сравнить матрицу любого размера с разрешением сканов с плёнки (DPI цифрового фотоаппарата и установленное DPI во время сканирования — по сути, одно и то же).

Удобная в использовании, наглядная таблица, позволила двигаться дальше, по пути познания технических характеристик матриц, и, со временем, обросла массой дополнительных «полезностей». Сегодня в таблице собраны самые разные параметры, имеющие отношение к матрицам цифровых фотоаппаратов. Это и размер пикселя, и точный кроп-фактор, и площадь матрицы, и дифракционное ограничение диафрагмы. С помощью этой таблицы можно легко отслеживать тренды развития фототехники, прогнозировать грядущие изменения или просто выбирать камеру.

Разобраться в многочисленных параметрах таблицы сходу не так просто. Помочь фотографу в этом должны специальные статьи, сопровождающие таблицу, раскрывающие её особый смысл.

Приятного чтения!

CCD: уникальная чувствительность

В совокупности перечисленных мер удалось добиться значительных результатов по улучшению характеристик CCD.

Сравнить характеристики современных моделей с более ранними вариантами не представляется возможным, поскольку тогда не производились цветные матрицы широкого применения даже типового высокого разрешения. В свою очередь, сейчас не производятся черно-белые матрицы стандартного разрешения по новейшим технологиям Ex-view HAD II и Super HAD II.

В любом случае по чувствительности CCD до сих пор являются пока недостижимым ориентиром для CMOS, поэтому они все еще широко
используются за исключением мегапиксельных вариантов, которые очень дорого стоят и применяются в основном для специальных задач.

Что же выбрать: CCD или CMOS?

Одним из немаловажных параметров, которые определяют выбор между этими технологиями, является количество усилителей матрицы. CMOS-устройства имеют большее количество этих приборов (в каждой точке), поэтому при прохождении сигнала несколько снижается качество картинки. Поэтому CCD-матрицы используют для создания изображений с высокой степенью детализации, например, в медицинских, исследовательских, промышленных целях. А вот CMOS-технологии применяют в основном в бытовой технике: веб-камерах, смартфонах, планшетах, ноутбуках и т. п.

Следующим параметром, который определяет, какой тип лучше — CCD или CMOS, — является плотность фотодиодов. Чем она выше, тем меньше фотонов «пропадет вхолостую», соответственно, изображение будет лучше. В этом параметре CCD-матрицы обходят своих конкурентов, так как предлагают макет, не имеющий таких зазоров, в то время как у CMOS они присутствуют (в них расположены транзисторы).

Тем не менее, когда перед пользователем встает выбор: какой — CMOS или CCD — приобрести, всплывает главный параметр — цена устройства. CCD-технология значительно дороже своего конкурента и энергозатратнее. Поэтому устанавливать их там, где достаточно изображения среднего качества, нецелесообразно.

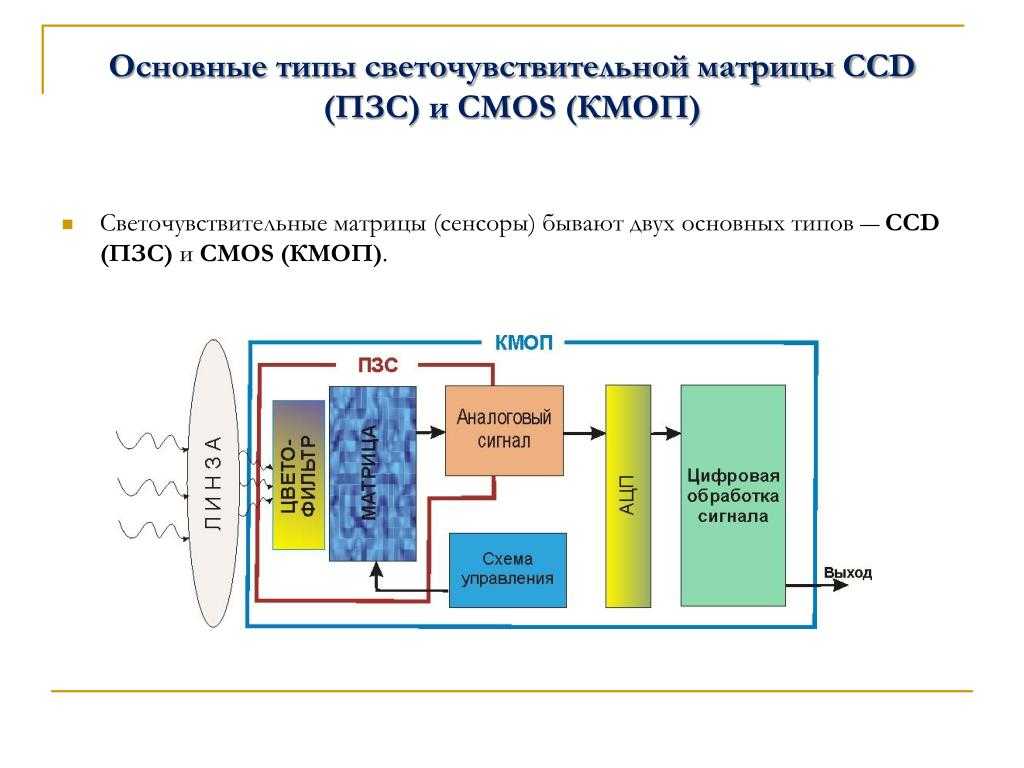

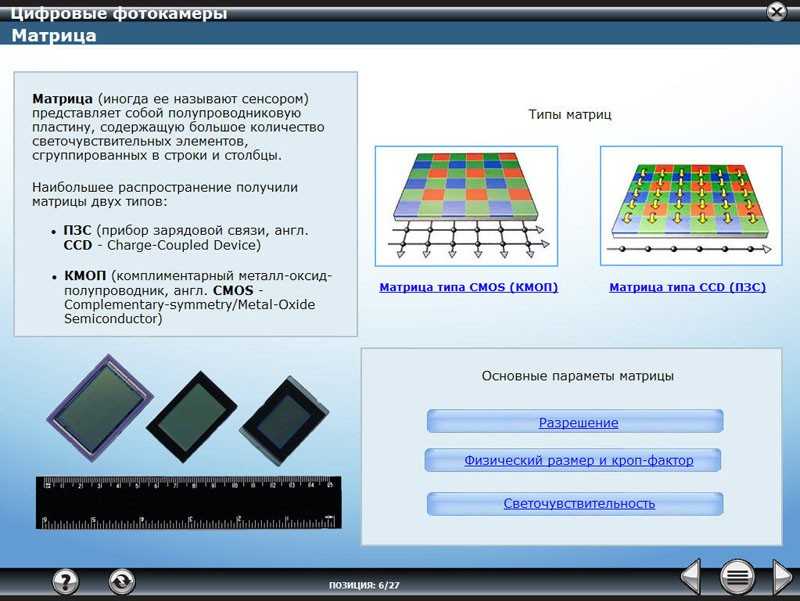

Существуют два вида матриц — CCD (ПЗС) и CMOS (КМОП).

Преимущества

• Основное преимущество КМОП технологии — низкое энергопотребление в статическом состоянии. Это позволяет применять такие матрицы в составе энергонезависимых устройств, например, в датчиках движения и системах наблюдения, находящихся большую часть времени в режиме «сна» или «ожидания события».
• Важным преимуществом КМОП матрицы является единство технологии с остальными, цифровыми элементами аппаратуры. Это приводит к возможности объединения на одном кристалле аналоговой, цифровой и обрабатывающей части (КМОП-технология, являясь в первую очередь процессорной технологией, подразумевает не только «захват» света, но и процесс преобразования, обработки, очистки сигналов не только собственно-захваченных, но и сторонних компонентов РЭА), что послужило основой для миниатюризации камер для самого разного оборудования и снижения их стоимости ввиду отказа от дополнительных процессорных микросхем.

• С помощью механизма произвольного доступа можно выполнять считывание выбранных групп пикселов. Данная операция получила название кадрированного считывания (англ. windowing readout

  ). Кадрирование позволяет уменьшить размер захваченного изображения и потенциально увеличить скорость считывания по сравнению с ПЗС-сенсорами, поскольку в последних для дальнейшей обработки необходимо выгрузить всю информацию. Появляется возможность применять одну и ту же матрицу в принципиально различных режимах. В частности, быстро считывая только малую часть пикселей, можно обеспечить качественный режим живого просмотра изображения на встроенном в аппарат экране с относительно малым числом пикселей. Можно отсканировать только часть кадра и применить её для отображения на весь экран. Тем самым получить возможность качественной ручной фокусировки. Есть возможность вести репортажную скоростную съёмку с меньшим размером кадра и разрешением.

• В дополнение к усилителю внутри пиксела, усилительные схемы могут быть размещены в любом месте по цепи прохождения сигнала. Это позволяет создавать усилительные каскады и повышать чувствительность в условиях плохого освещения. Возможность изменения коэффициента усиления для каждого цвета улучшает, в частности, балансировку белого .
• Дешевизна производства в сравнении с ПЗС-матрицами, особенно при больших размерах матриц.

Выводы сайт

1. CCD — матрица на кремниевой основе, действующая как прибор с зарядовой связью, CMOS — матрица на основе полевых транзисторов.
2. Аналоговый сигнал в матрице CCD преобразуется за пределами светочувствительного сенсора, в матрице CMOS — непосредственно в пикселе.
3. Качество изображения, получаемого от CCD, выше, чем от CMOS.
4. CCD энергозатратнее.
5. CMOS позволяет снимать видео и делать серийные фото.
6. CMOS получила распространение в мобильной электронике.

Матрица — это основа любого фото- или видеоустройства. Она определяет качество и размер получаемого изображения. На сегодняшний день в изготовлении матриц используются два разных технологичных принципа — CCD и CMOS. Очень часто можно услышать вопрос: «Какую матрицу выбрать: CCD или CMOS?» Среди любителей фото- и видеотехники по этому поводу идут жаркие споры. В этой статье мы проведем обзор этих двух типов и попробуем разобраться, какая матрица лучше — CCD или CMOS.
